Какие трубы лучше использовать
При обустройстве однотрубной системы сегодня чаще применяются металлопластиковые трубы. Они легко гнутся, имеют небольшую стоимость, просты в монтаже, который осуществляется самостоятельно. Такое изделие легко режется, а соединяются элементы при помощи фитингов, которые закручиваются разводным ключом. Долговечными считаются трубы из меди, но для их соединения требуется паяльник. Стальные изделия являются дорогими, так как для их укладки нужна сварка.
Полиэтиленовые трубы имеют самую большую цену. Для соединения частей требуется специальный паяльник, для работы с которым нужны определенные навыки. Внутренний диаметр изделий составляет не менее 3 см.
Типы принудительной циркуляции носителя тепла в обогреве
Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.
При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.
Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.
- с одной трубой;
- двумя;
- коллекторная.
Каждую можно смонтировать самим или пригласить специалистов.

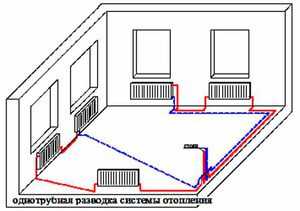

Вариант схемы с одной трубой
На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.
Вентиль на батареи
Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.
Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.
Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.
- тупиковая;
- попутная;
- коллекторная.
Варианты тупиковой и попутной схем
Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.
Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.
Схема коллекторного горизонтального отопления
Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.
Вертикальная схема
Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.
Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.
Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

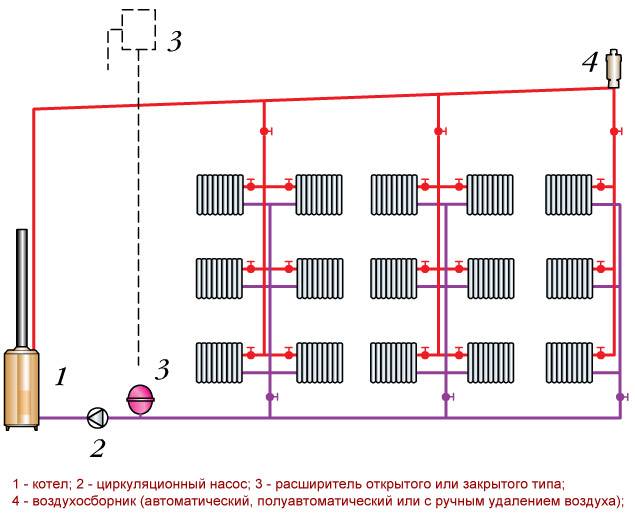

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией
- Более равномерный прогрев всего домовладения;
- Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
- Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
- Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.
Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.
https://www.youtube.com/watch?v=olrD9qxCAhM
У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
Виды двухтрубных систем
Классифицируются двухтрубные системы по нескольким признакам:
- направление движения жидкой среды (тупиковые либо проточные);
- тип контура (открытый либо закрытый);
- принцип движения жидкости (естественная либо принудительная циркуляция).
Тупиковые и проточные
В системе проточного типа в трубах подачи и обратки не меняется направление движения жидкости. Тупиковая схема отличается тем, что в подающей и отводящей трубе теплоноситель перемещается в противоположных направлениях. Радиаторы монтируются на трубы подачи и возврата после байпаса (перемычки), что позволяет при необходимости отключить отдельный прибор отопления, не нарушив функционирования всего отопительного контура.
Открытые и закрытые
Расширительный бак (емкость для компенсации температурного расширения) представляет собой открытый резервуар либо герметичный бак, оснащенный эластичной мембраной. Открытая емкость устанавливается в верхней точке контура, воду в нее требуется регулярно доливать. Мембранный бак рассчитан на работу под давлением, его использование снижает риск коррозии металлических элементов, поскольку теплоноситель не контактирует с воздухом.
Гравитационные и с принудительной циркуляцией
Гравитационные (с естественной циркуляцией) системы обеспечивают движение теплоносителя по трубам за счет изменения плотности жидкости при повышении температуры и за счет действия силы тяжести. Чтобы обеспечить эффективную циркуляцию, необходимо правильно рассчитать диаметр труб на всех участках контура и смонтировать их под определенным уклоном. В состав такой системы обычно входит открытый расширительный бак.
Принудительная циркуляция жидкости в контуре обеспечивается специальным насосом. Энергозависимая система функционирует под повышенным давлением и требует установки мембранного бака, воздухоотводчиков. Популярность данного варианта базируется на высокой эффективности и удобстве эксплуатации системы.
Какой может быть обвязка
Основной этап монтажа отопительной системы в доме — обвязка радиатора отопления полипропиленом. Во время этого процесса нужно установить детали, позволяющие регулировать теплоотдачу.
Запорная арматура
Существует несколько видов запорной арматуры, которая подходит для обвязки радиаторов отопления:
- Дроссели с возможностью терморегулирования. Для регулировки теплоотдачи, необходимо выставить параметры. После этого механизм будет работать в автоматическом режиме. Независимо от того какие изменения температуры будут происходить на улице, в помещении будет поддерживаться один температурный режим. Дроссель — вентиль, предназначенный для ручной настройки теплоотдачи. Температура начинает изменяться через два часа, после смены положения вентиля.
- Вентили — деталь, которая устанавливается перед батареей. Предназначена для перекрытия подачи теплоносителя.
Фитинги
Чтобы подключить батарею к трубопроводу, нужно использовать фитинги:
- Муфты-американки, с помощью которых подключается запорная арматура. При наличии накидной гайки можно быстро демонтировать теплообменник.
- Тройные муфты — подходят для подключения труб для подачи теплоносителей одновременно с регулирующими вентилями.
- Тройники, которые имеют переходные отверстия.
Выбор соединительной детали зависит от сложности водопровода.
Инструменты
Для сборки системы отопления из полипропилена понадобится набор инструментов:
- специальный паяльник для сварки пластика;
- инструмент для снятия армирующего слоя с трубок — шейвер;
- ключ с зацепами для установки запорной арматуры;
- ножницы для резки полипропилена.
Дополнительно понадобятся измерительные, разметочные инструменты.
Этапы подключения радиаторов отопления
Монтаж радиаторов с полипропиленовыми трубами выполняется в несколько этапов:
- Нанесение разметки прокладки трубок, мест установки батарей.
- Крепеж теплообменников к стене. Для маленьких моделей достаточно двух кронштейнов, для больших — по одному на секцию.
- Монтаж запорной арматуры.
- Подсоединение труб.
- Установка перемычек, компенсаторов.
Последний этап — соединение трубопровода с батареей. Чтобы сделать места соединения более герметичными, можно использовать герметики, которые устойчивы к длительному воздействию высоких температур.
Чтобы обогревать помещения в квартире, частном доме, необходимо установить радиаторы в каждой комнате. Для их работы нужно выполнить правильное подключение теплообменников к отопительному трубопроводу.
Выбор места и способа установки радиатора

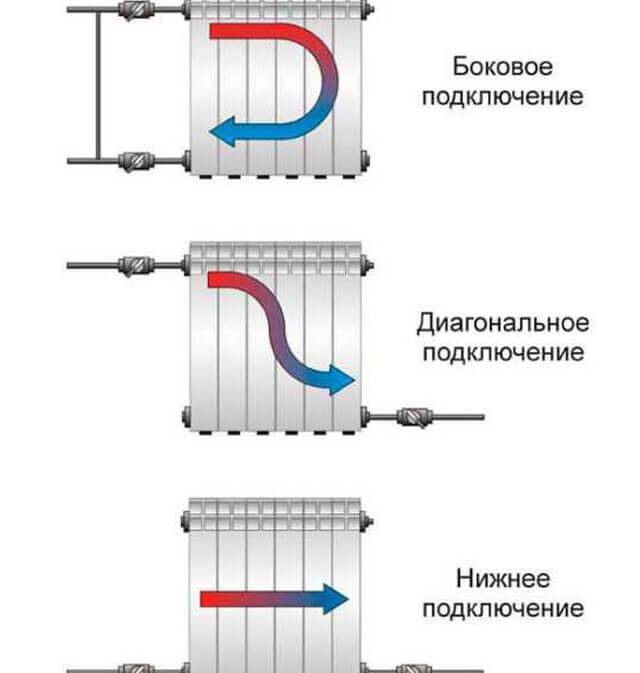

Варианты подключения радиаторов отопления зависят от общей схемы отопления в доме, конструктивных особенностей отопительных приборов и способа прокладки труб. Распространены следующие способы подключения радиаторов отопления:
- Боковое (одностороннее). Подводящая и отводящая трубы подсоединяются с одной стороны, при этом подача располагается сверху. Стандартный способ для многоэтажных домов, когда подвод выполняется от трубы стояка. По эффективности этот способ не уступает диагональному.
- Нижнее. Таким способом подключаются радиаторы биметаллические с нижней подводкой или стальной радиатор с нижним подключением. Подводящая и обратная труба подводится снизу в левой или правой части прибора и подсоединяется через узел нижнего подключения радиатора с накидными гайками и отсекающими кранами. Накидная гайка накручивается на нижний радиатор патрубок. Преимуществом такого способа является скрытое в полу расположение магистральных труб, а радиаторы отопления с нижней подводкой гармонично вписываются в интерьер и могут устанавливаться в узкие ниши.
- Диагональное. Теплоноситель поступает через верхний вход, а обратка подключается с противоположной стороны к нижнему выходу. Оптимальный вид подключения, обеспечивающий равномерный разогрев всей площади батареи. Таким способом правильно подключить батарею отопления, длина которой превышает 1 метр. Теплопотери при этом не превышают 2%.
- Седельное. Подача и обратка подключена к расположенным с противоположных сторон нижним отверстиям. Применяется преимущественно в однотрубных системах, когда другой способ невозможен. Потери тепла в результате плохой циркуляции теплоносителя в верхней части прибора достигают 15%.
https://youtube.com/watch?v=olrD9qxCAhM
ПОСМОТРЕТЬ ВИДЕО
При выборе места для установки учитывают несколько факторов, обеспечивающих корректную работу отопительных приборов. Установка производится в наименее защищенных от проникновения холодного воздуха местах, под оконными проемами. Рекомендуется установить батарею под каждым окном. Минимальное расстояние от стены составляет 3-5 см, от пола и подоконника – 10-15 см. При меньших зазорах ухудшается конвекция и падает мощность батареи.
Типичные ошибки при выборе места установки:
- Не учтено место для установки регулировочных кранов.
- Маленькое расстояние до пола и подоконника препятствует полноценной циркуляции воздуха, вследствие чего теплоотдача снижается и помещение не догревается до заданной температуры.
- Вместо нескольких батарей, расположенных под каждым окном и создающих тепловую завесу, выбирают один длинный радиатор.
- Установка декоративных решеток, панелей, препятствующих нормальному распространению тепла.
Способы циркуляции теплоносителя
Циркуляция теплоносителя по трубопроводам происходит естественным или принудительным способом. Естественный (гравитационный) способ не предполагает использования дополнительного оборудования. Теплоноситель передвигается благодаря изменению характеристик жидкости в результате разогрева. Поступающий в батарею горячий теплоноситель, остывая, приобретает большую плотность и массу, после чего опускается вниз, а на его место поступает более горячий теплоноситель. Холодная вода из обратки самотеком поступает в котел и вытесняет уже нагретую жидкость. Для нормального функционирования трубопровод устанавливается под уклоном не менее 0,5 см на один погонный метр.
Схема циркуляции теплоносителя в системе с использованием насосного оборудования
Для принудительной подачи теплоносителя обязательна установка одного или нескольких циркуляционных насосов. Насос устанавливается на обратную трубу перед котлом. Работа отопления в этом случае зависит от электрического питания, однако имеет существенные преимущества:
- Допускается применение труб малого диаметра.
- Магистраль устанавливают в любом положении, вертикально или горизонтально.
- Требуется меньший объем теплоносителя.
Запуск системы
Когда все элементы Ленинградки будут смонтированы, следует открыть вентиль, чтобы заполнить систему теплоносителем. Далее из системы удаляется воздух, а на насосе откручивается центральный винт (находится на крышке корпуса). Появившаяся из под винта жидкость укажет на полное удаление воздуха и возможность запуска оборудования (винт перед включением следует затянуть).
Фото расширительного бачка и вмонтированного насоса
Видео – Насос для системы отопления
Водяные конвекторы отопления: выбор, принцип работы, монтаж Водяные конвекторы отопления все чаще устанавливают в современных домах и квартирах. Высокая эффективность обогрева.
Какой котел лучше для частного дома Отопительный котел обеспечит жилье теплом без необходимости подключения к центральным коммуникациям, благодаря чему.
Двухконтурный настенный газовый котел Специфика строительства загородных домов подразумевает автономное отопление и горячее водоснабжение – прокладка.
Двухтрубная система отопления частного дома Уже при проектировании будущей постройки, на чертежах отмечаются места прокладки коммуникаций – водопровода и.
Добрый день, подскажите какой марки нужно использовать насос для принудительной циркуляции.
День добрый. Два Года назад смонтировал однотрубную систему, с нижним подводом, и вроде всё заработало, Но..греется только верх радиаторов..на следующий год подключил электронасос, но…по-прежнему, греет верх радиаторов..в чём дело..есть одно но..смонтировал секций, в два раза больше, чем надо..то-есть где хватит 5 шт. я поставил 10…воздуха в системе нет. регулярно проверяю..
Смонтировал однотрубную систему открытого типа с насосом. Магистраль ф32, отводы в радиаторы ф 20. Через краны маевского стравливаю воздух. но он постоянно откуда то берется. Затем заметил. что предпоследний радиатор когда верх охлаждается при открытии крана маевского засасывает воздух. Магистраль проложена в полу с антиуклонами. Радиаторов 6 шт. Планирую переделать систему на закрытую. Может так избавлюсь от воздуха. Подскажите как мне быть? Заранее спасибо.
Особенности монтажа однотрубной системы
Так сделать отопление в частном доме своими руками непросто, нужно строго соблюдать технологию проведения работ.
Необходимые расходники и инструменты
Для монтажа тупикового однотрубного контура потребуются такие инструменты:
- разводные ключи;
- сварочный или паяльный аппарат;
- перфоратор или электродрель;
- напильник.
Еще потребуются такие расходные материалы:
- радиаторы в комплекте с фитингами, пробками, кранами и термовентилями, кронштейнами;
- трубы, крепления, отводы, тройники;
- трехходовой вентиль.
Кроме того, потребуются материалы для изоляции соединений труб.
Подготовка схемы
Даже если система самая простая, чертеж необходим. На нем указываются точные размеры всех частей конструкции, расстояние между радиаторами. Без схемы трудно рассчитать количество требуемых материалов.
Установка котла
Этот прибор должны устанавливать специалисты. Твердотопливные и электрические аппараты, у которых нет гарантии, можно монтировать самостоятельно. Газовый вариант подключает только специализированная служба. Устройства могут быть настенные или напольные.
Для установки газового котла требуется дымоход (коксиальный или обычный), а для остальных моделей — прямой. Если мощность аппарата не превышает 60 кВт, то его можно устанавливать на кухне. Более мощные модели требуют оборудования отдельной котельной.
При монтаже нужно соблюдать расстояние до стен:
- Перед котлом минимальное расстояние составляет 1 м;
- От боковой или задней стены — 0,7 м;
- До ближайшей мебели устройство должно стоять на расстоянии не менее 0,7 м.
Что касается высоты подключения обратки, то при установке аппарата в системе с естественной циркуляцией она должна подсоединяться ниже уровня батарей первого этажа.
Обвязка котла осуществляется металлическими трубами.
Монтаж фильтра
Грязевик и сетчатый фильтр — приспособления, которые очищает жидкость от мусора. Устанавливают их перед вводом отработанной жидкости в отопительное устройство.
Установка блока безопасности
Место его расположения — на подающем трубопроводе, на выходе котла. Нельзя устанавливать блок дальше, чем на расстоянии 50 см от агрегата. Между блоком и теплогенератором нельзя устанавливать какие-либо краны или тройники.

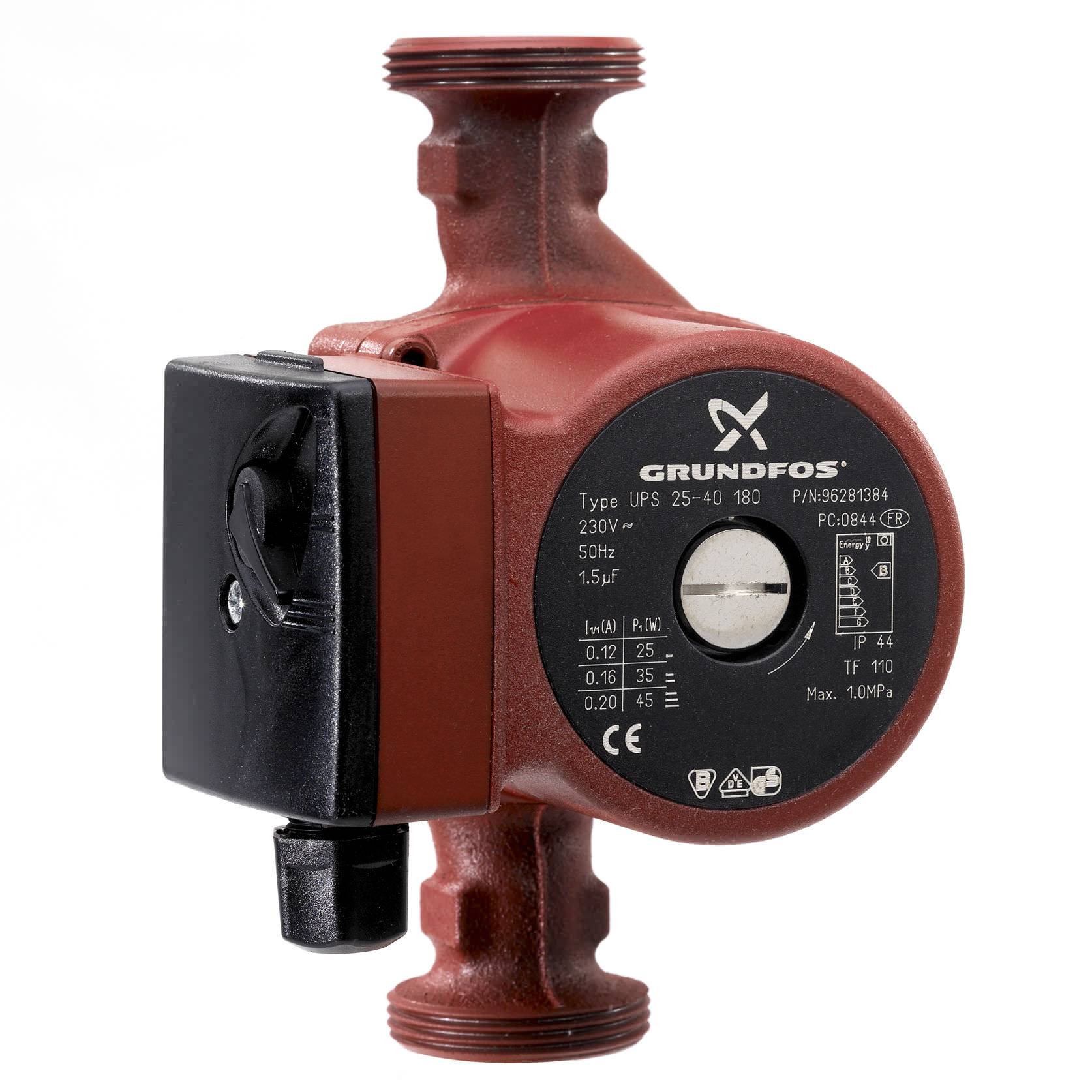

Монтаж насоса
Устройство монтируется на центральной трубе ближе к котлу. В его обвязке присутствует фильтр механической очистки жидкости и шаровые краны. Ось приспособления должна находиться в горизонтальной плоскости.
Установка расширительной емкости
Открытый вариант устанавливают под потолком второго (первого) этажа или на чердаке. К основной трубе емкость подсоединяется при помощи патрубка, диаметр которого составляет 1,3-1,6 см. Мембранный бак прикручивается к магистрали фитингами. После установки в него накачивается воздух. Давление в емкости должно быть на 10-15% меньше, чем в системе. Монтировать устройство можно возле котла.
Разметка мест монтажа радиаторов
Монтаж батарей осуществляется в тех местах, где наблюдается наибольшая потеря тепла. Сюда относятся подоконные ниши, наружные стены. Устанавливается радиатор на высоте 20 см от пола. Расстояние до подоконника — 10-15 см. В жилом доме не рекомендуется закрывать батареи глухими или полуоткрытыми экранами, так как теплообмен ухудшается.
Способы подключения радиаторов
При обустройстве водяного отопления (печного или посредством котла) подключение батарей осуществляется такими способами:
- диагональным (самый эффективный вариант, так как радиаторы прогреваются максимально и равномерно);
- боковым (чаще применяется при верхней разводке труб);
- нижним (самый малоэффективный метод, так как нижняя сторона радиатора прогревается лучше верхней).
После фиксации батарей нужно проверить качество соединений и при необходимости уплотнить их.
Запуск системы
После завершения монтажных работ осуществляется опрессовка системы отопления водой или сжитым воздухом. Если в местах соединения появились протечки, то соединяющие элементы нужно подкрутить, герметизировать. Если присутствуют некачественные фитинги, то их следует заменить. При отсутствии любых недостатков систему разрешается заполнять теплоносителем, осуществить пробный запуск и настроит функциональность конструкции.
Одноконтурная схема — устройство и принцип действия
Как работает отопление с одним контуром трубной разводки:
- Теплогенератор нагревает рабочую жидкость, и направляет ее в трубопровод системы отопления;
- По трубам теплоноситель подается в батареи, регистры или радиаторы;
- Рабочая жидкость протекает по радиаторам последовательно из первого во второй, из второго в третий, и т.д., пока из последнего радиатора снова не попадет в котел;
- После подогрева остывшей жидкости в котле теплоноситель снова направляется в систему отопления.
Устроенная по такой схеме однотрубная система отопления практически вечная, если переток воды по трубам организован по принципу гравитации – без насоса. В системе с естественной циркуляцией теплоносителя для работы системы необходимо только соблюдать некоторый уклон труб, и отопление будет работать в абсолютно автономном режиме. Если собирается принудительная магистральная система отопления частного дома своими руками, то в нее включается циркуляционный насос.
Разница между этими двумя вариантами огромная: в первом случае поток рабочей жидкости будет медленным, нужно тщательно соблюдать все уклоны и повороты, необходимо размещать расширительный резервуар только в самой высокой точке системы, но такая схема работает самостоятельно и не требует электричества, контроля и регулировок. При работе насоса работа отопления упрощается: схема разводки может быть любой, так как насос протолкнет воду по любым лабиринтам, а расширительный бак можно врезать в трубу и закрытого типа, что позволяет устанавливать его в любой точке системы.
Самостоятельный монтаж однотрубной системы отопления с естественной циркуляцией часто реализуется по схеме с верхней трубной разводкой. Упрощенно такая схема подключения однотрубной системы отопления частного дома выглядит, как последовательное включение оборудования, начиная от котла и заканчивая крайним в разводке радиатором, причем все приборы должны располагаться один ниже другого, чтобы вода имела физическую возможность создавать направленный поток. Преимущество в таком плане однотрубного отопления – отсутствие зависимости от электричества, бесшумность и, как следствие, надежность.
Принудительная однотрубная разводка требует включения насоса в трубу обратной подачи рабочей жидкости – между последним радиатором и котлом. Так как жидкость движется принудительно, никаких уклонов соблюдать не нужно, а за стравливанием воздуха и другими параметрами системы может следить автоматика, которую при подведенном электричестве организовать несложно.
Принудительная закрытая или открытая однотрубная система отопления эффективнее работает с нижней трубной разводкой, когда подающая труба проходит по периметру всех обогревательных приборов по полу. Достоинства такой схемы – возможность скрытой разводки и отсутствие вертикальных трубных стояков.
Эффективность схем с принудительной циркуляцией
Полноценно функционировать превалирующая часть современных отопительных систем может только при создании искусственной циркуляции, то есть такой, при которой теплоноситель движется внутри сети благодаря работе циркуляционного насоса.

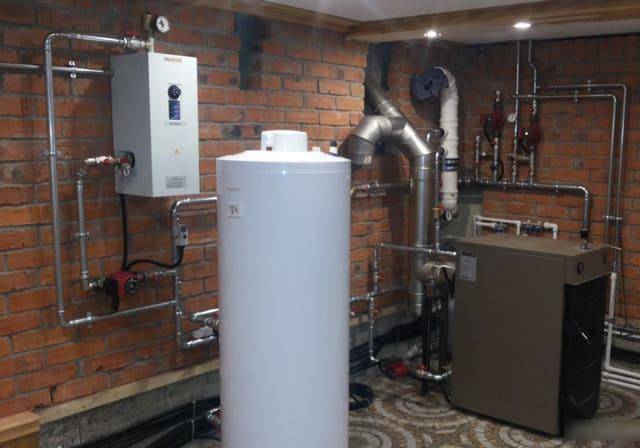

Схема устройства обогревательной системы с газовым котлом в 2-этажном доме: оборудование и приборы учета установлены на первом этаже (в цоколе, в подвале), в специально оборудованном помещении с хорошей шумоизоляцией (+)
Для устройства принудительной циркуляции в здании с несколькими этажами существуют свои предпосылки:
- установка трубопровода меньшего диаметра, что облегчает сборку разводки в целом;
- обеспечение зональной регулировки (наряду или вместо общей);
- наличие 2-го и более высоких этажей не влияет на эффективность обогрева;
- снижение температуры теплоносителя без изменений параметров теплоотдачи;
- возможность использования недорогих пластмассовых труб.
К минусам относится наличие электропитания – возможны перебои, но их легко избежать, используя резервные ИБП. Проблема более громкого шума также решается с помощью укладки слоя шумоизоляции в бойлерной.
Схема водяного отопления с принудительной циркуляцией: 1 – газовый или электрический котел; 2 – стояк; 3 – труба к расширительному баку; 4 – стояк для слива; 5 – верхняя горизонтальная разводка; 6 – расширительный бак; 7 – насос циркуляционного типа; 8 – обратная линия
Наиболее подходящее место врезки циркуляционного насоса там, где температура снижается до минимума, то есть непосредственно перед котлом, на обратной линии.
