Конструкция и области применения главной заземляющей шины

Местоположение

По месту своего нахождения заземляющая шина может располагаться как во внутренней части вводного устройства, так и неподалеку от него. Если заземление находится внутри, разумнее применять PE-шину. К данному устройству подключается PE-провод, на другом конце которого находится главная заземляющая шина. Причем электропроводимость проводника должна быть равной или превышать проводимость PE-провода линии электропитания.

Где бы ни была установлена заземляющая шина, все ее части, ответственные за выравнивание потенциалов, должны соответствовать ГОСТу 10434. Указанные правила касаются контактов второго класса.

Установка конструкции разрешается только в местах, к которым можно в дальнейшем сохранять свободный беспрепятственный доступ. Доступ нужен для осуществления замены деталей, а также в аварийной ситуации. В условиях промышленных предприятий популярным местом установки короба является вентиляционная система.

Основной способ соединения проводников к заземлению — сварка. Именно приваривание считается наиболее надежным методом фиксации контактов таким образом, что не нарушить электропроводимости.

Установить заземляющую шину можно в металлическом шкафу. Данная конструкция представляет собой короб, собранный из гнутых металлических профилей. С внешней стороны ящика имеется дверца, через которую и осуществляется доступ к шине. Главная заземляющая шина в электротехническом шкафу должна устанавливаться по горизонтали. Деталь фиксируется болтовыми соединениями по бокам и плотно прижимается к основанию.

Щит главной шины заземления

На фасадной части короба должна быть прикреплена паспортная табличка с указанием технических характеристик изделия. Ящик необходимо оснастить замками, закрываемыми на ключ, — это необходимо во избежание случайных контактов с посторонними людьми. Защитный короб можно устанавливать на высоте не менее 150 сантиметров от пола, что необходимо для осложнения доступа к нему со стороны детей. При выборе места монтажа устройства необходимо иметь в виду, что на надежность и безопасность работы заземлительной системы влияет и окружающая среда. В частности, при 80 % влажности воздуха оптимальная температура воздуха составит от 15 до 20 градусов выше нуля. Это не значит, что шины заземления не могут функционировать при более низких или более высоких температурах, однако долговечность и надежность конструкции при неблагоприятных погодных условиях снизится. Также следует размещать короб как можно дальше от источников огня и агрессивных химических веществ.

Защита электроприборов

Для обеспечения требуемого уровня защиты при работе с электрическими приборами различного типа возможны следующие защитные меры:

1. надежная защита открытых для общего доступа токоведущих частей;
2. усиление защитной изоляции методом ее наращивания;
3. ограничение доступности к корпусам оборудования.

Кроме того, для этих целей могут применяться пониженные напряжения (если это позволяют особенности конструкции).

Чтобы избежать нежелательных пробоев изоляции и попадания опасного напряжения на корпуса электроприборов используются следующие «классические» методы:

• Наличие защитного заземления.
• Система выравнивания потенциалов.
• Дополнительная (усиленная) изоляция токоведущих частей.

В отдельных случаях ограничение проявляется в том, что такие образцы электроаппаратуры не допускается эксплуатировать в особо опасных помещениях (влажных или с сильным запылением). Если наряду с заземлением применяются другие способы защиты работающих с приборами людей – они не должны взаимно исключать друг друга. Другими словами их действие не должно снижать эффективность уже имеющейся и работающей в этом месте защиты.

Применение элементов естественных заземлителей допускается только в ситуациях, когда исключена вероятность нанесения подземным конструкциям ощутимого ущерба, связанного с протеканием по ним аварийного тока.

Оцинкованная

Для продления срока службы и защиты от воздействия окружающей среды на сталь наносится цинковое покрытие по ГОСТ 9.307-89 «Покрытия цинковые горячие». Стальную полосу предварительно обрабатывают и погружают в емкость с расплавом цинка. Толщина покрытия составляет 40-200 мкм. Чем толще слой, тем больше он способствует увеличению прочности изделия. Усиление покрытия осуществляется повторным погружением полосы в цинковый расплав.

Оцинковка является на данный момент наиболее эффективным и дешевым способом защиты. Нанесение покрытия увеличивает стоимость проката, но срок его службы при этом вырастает. Свойства цинка сохраняются и при небольших повреждениях поверхности. Оцинкованная полоса устойчива к коррозии, упруга, не трескается и имеет аккуратный внешний вид. Она производится из углеродистых и низколегированных марок стали методом продольной резки стального листа и поставляется в виде бухт весом 50-60 кг или хлыстов длиной 5-6 м.

Согласно ПУЭ минимальное сечение заземляющего проводника для установок с напряжением менее 1 кВ равняется 75 мм2. Полоса 4х20 мм является наиболее экономичным решением, которое удовлетворяет этим требованиям. Чаще для изготовления заземляющего контура используется оцинкованная полоса сечением 4х40 мм, 5х40 мм, 5х50 мм. Эти изделия обеспечивают выполнение норм и удобны для монтажа заземления. Один метр полосы 4х40 мм согласно стандарту весит около 1,3 кг. Масса погонного метра также регламентируется ГОСТ 103-2006 и применяется для расчета необходимого количества ленты.

Правила заземления электродвигателя

Согласно действующим нормативам электродвигатели также подлежат обязательному защитному заземлению.

Во всех остальных случаях его обязательно нужно будет соединить специальной медной жилой с заземляющим контуром (фото ниже).

Схема заземления электродвигателя

В ПУЭ особо отмечается, что такое соединение должен иметь каждый электродвигатель, независимо от их количества в данном электрохозяйстве.

Болт заземления на корпусе электродвигателя

Болт заземления в клеммной коробке электродвигателя

Для грамотного обустройства ЗУ в подводящем силовом кабеле 380 Вольт должна быть предусмотрена отдельная (дополнительная) шина. Один ее конец подключается к «земляной» клемме распредкоробки электродвигателя, а второй – непосредственно к корпусу силового шкафа.

Сечение проводников, используемых при обустройстве заземления для электродвигателей должно соответствовать нормам, приведенным в ПУЭ (смотрите таблицу).

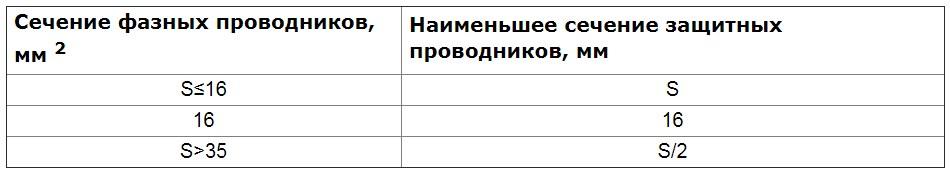

Таблица выбора сечения заземляющих проводников

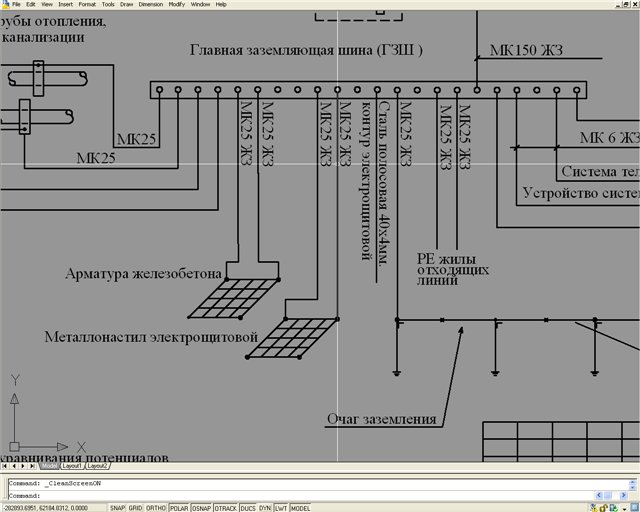

Требования ПУЭ к главной шине заземления

Правила создания электроустановок в пункте 1.7.119 прописывают главные нормативы по установке главной заземляющей шины, для сетей до 1 кВт. Главная заземляющая шина чаще всего находится в шкафе распределительного устройства. Если присутствует большое количество заземляющих проводников, то стоит использовать отдельный шкаф.Стоит отметить, что в некоторых случаях разрешается устанавливать ГШЗ в открытом виде возле РУ, однако лишь в том случае, когда помещение закрывается. При этом доступ в это помещение ограничен, входить могут исключительно квалифицированные сотрудники.При наличии схемы заземления типа TN-С в распределительных устройствах разрешено применять шину РЕ как ГШЗ. Стоит учесть, что сечение главной заземляющей шины должно быть не меньше, чем у проводов заземления, которые к ней подсоединяются. Для главной шины заземления используют медь, в редких случаях, устанавливают сталь

Специалисты акцентируют внимание на том, что очень грубой ошибкой является использование алюминиевых полос. Алюминий категорически запрещен вследствие разности сопротивления на контактах из разных металлов

Полученные таким образом контакты нагреваются, уровень их проводимости понижается, а при сильных токовых нагрузках болтовые соединения и вовсе полностью выгорают.Соединения делают разборными при помощи специализированных инструментов. Зачастую это делается с помощью болтовых креплений с шайбами и гайками. Концы проводов нужно обязательно опрессовать медными наконечниками с отверстиями под болты и завинтить на шину. Также отметим, что на стене возле шины или отведенном для нее отдельном шкафу необходимо нанести специальный знак.В пункте 1.7.120 сказано, что для помещений, которые имеют два и более отдельных ввода, каждый шкаф РУ должен быть оснащен отдельной шиной заземления. Трансформаторная подстанция также должна быть установлена отдельная шина с заземляющим контуром и РЕN проводник, от которых уходит на ГШЗ ВРУ (вводное распределительное устройство) помещений с электроустановками. Чтобы выровнять потенциал, заземляющие шины на разных РУ, должны быть соединены при помощи провода. Стоит отметить, что сечение проводника должно более ½ большего провода, подходящего на одну из ГШЗ в ВРУ с трансформаторной подстанции.Чтобы соединить несколько шин от разных ВРУ допущено применение металлоконструкций самого разного назначения, однако только в том случае, если они неразборные и имеют непрерывный электрический контакт. В тоже время, вам стоит учесть требования пункта 1.7.123, запрещающего использовать в качестве РЕN проводника:

• газораспределительные трубы
• трубопроводы с горючими материалами
• составляющие систем отопления, водоснабжения или канализации
• оболочки бронированных кабелей из свинца или металла
• трос, несущий провод для электрической проводки.

Специалисты уверяют, что заземлять эти конструкции на главную шину заземления можно, согласно пункта 1.7.20. Однако создавать прямые соединения шин, на различных шкафах при помощи перечисленных конструкций, пунктом 1.7.123 запрещено. На первый взгляд заземление троса и трубопровода на ГШЗ ВРУ гарантирует их прямое соединение, однако в процессе ремонта или демонтажа этих систем цепь окажется разорванной.По этой причине используют лишь неразборные токопроводящие системы, ведь более надежным является проведение многожильного медного провода с желто-зеленой изоляцией, которая соответствует обозначению заземляющего РЕN проводника. Таким образом, вы получите соединение, которое обеспечит распределение потенциала растекания автономно, не зависимо от прочих систем.

Нюансы и подводные камни в использовании контура заземления

Как бы хорошо вы не произвели расчеты количества и качества материалов, есть нюансы, которые не зависят от них, но об этом должен знать каждый домовладелец.

В первую очередь речь идет о сопротивлении самого грунта, ведь оно разнится, в зависимости от его характеристик. Например сопротивление торфа составляет всего 20 Ом на 1 куб.м, а вот показатели песка могут достигать 1000 Ом на 1 куб.метр. Чернозем и глина практически не отличаются по своим характеристикам, их сопротивление на 1 куб.метр составляет 50 Ом и 60 Ом соответственно.

Также на уровень сопротивления влияет глубина водного горизонта, чем ближе он к поверхности, тем меньше сопротивление грунта. Обязательно учтите какой именно тип грунта в вашем регионе, и определите хотя бы приблизительные показатели сопротивления, так вы будете уверены в качестве работы заземления.

Итак, мы разобрали все важные особенности и требования к заземляющим контурам для частных домов. Если вы не знали как правильно сделать контур заземления, здесь рассмотрены все схемы, особенности и специфика процесса монтажа подобных систем.

Нулевая шина

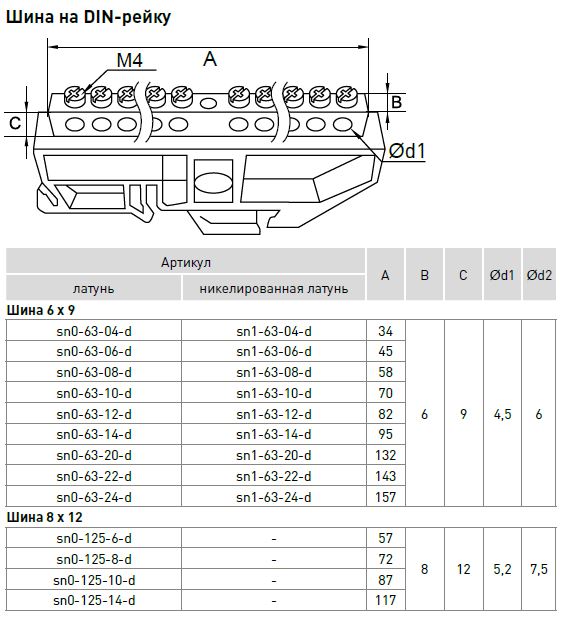

Шина нулевая на Дин-рейке

Подключение заземляющих и нейтральных рабочих проводников выполняется с помощью нулевой шины. Ее конструкция состоит из токопроводящей жилы и пластикового основания, которое монтируется на DIN рейку. Жила изготавливается из специальной электротехнической меди или латуни. В конструкции токопроводящего элемента имеются отверстия и зажимные болты. Их наличие позволяет выполнить аккуратную и безопасную разводку кабелей в узлах распределительных устройств. Модели нулевых шин изготавливают разной длины, что позволяет проделать в жиле требуемое количество монтажных отверстий. Основная область их применения – сети переменного или постоянного тока, рассчитанные на рабочее напряжение до 400В.

Благодаря применению нулевой шины удастся:

• повысить эффективность используемых защитных автоматических устройств;
• создать одновременно несколько точек подключения нагрузок к нулевому проводнику;
• аккуратно и безопасно разделить нулевые и рабочие проводники;
• выполнить заземление видимого типа с использованием пластикового устройства с крышкой для защиты клемм;
• смонтировать единую цепь от точки заземления до каждой нагрузки.

Монтаж нулевой шины выполняется непосредственно внутри электрического щитка или на металлическую рейку с помощью болтового соединения. Различают открытый и закрытый способы монтажа. Первый вариант предусмотрен для электрических шкафов с закрытой конструкцией, что исключает доступ посторонних лиц к внутреннему содержимому. Монтаж закрытым способом оптимален для сетей, к которым подключается дорогостоящее энергоемкое оборудование – станки и механизмы, электроинструмент и т.д.

Из чего состоит заземление

Рассмотри эти компоненты подробнее.

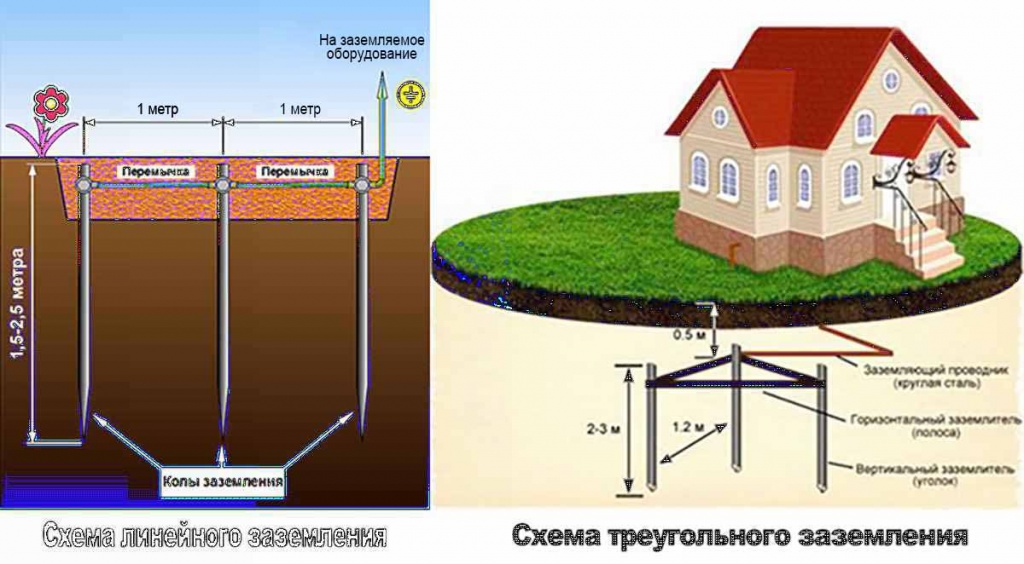

Внешний, или наружный контур

Монтаж контура заземления зависит от внешних условий. Прежде чем начать расчет, и выполнить проектный чертеж, необходимо знать параметры грунта, в котором будут установлены заземлители. Если вы сами строили дом, эти характеристики известны. В противном случае лучше вызвать геодезистов, для получения заключения по грунту.

Какие бывают грунты, и как они влияют на качество заземления? Примерное удельное сопротивление каждого типа грунта. Чем оно ниже, тем лучше проводимость.

Это лучшая среда для того, чтобы установить наружный контур заземления. Сопротивление растекания тока будет достаточно низким даже при малом содержании влаги. А в этих грунтах естественная влажность обычно выше среднего.

Сопротивление немного выше, но при нормальной влажности параметры заземления не выйдут за нормативы. Если в регионе установки установится продолжительная сухая погода, необходимо принимать меры к принудительному увлажнению мест установки заземлителей.

Гравий, скала, сухой песок – даже при высокой общей влажности, заземление в такой почве будет неэффективным. Для соблюдения нормативов, придется устанавливать глубинные заземлители.

Многие владельцы объектов, экономя «на спичках», просто не понимают, для чего нужен контур заземления. Его задача при соединении фазы с землей обеспечить максимальную величину тока короткого замыкания. Только в этом случае быстро сработают устройства защитного отключения. Этого невозможно достичь, если сопротивление растекания тока будет высоким.

Определившись с грунтом, вы сможете выбрать тип, и самое главное — размер заземлителей. Предварительный расчет параметров можно выполнить по формуле:

Расчет приведен для вертикально установленных заземлителей.

Расшифровка величин формулы:

Задавая известные данные, а также меняя соотношение величин, вы должны добиться значения для одного электрода порядка 30 Ом.

Если установка вертикальных заземлителей невозможна (по причине качества грунта), можно рассчитать величину сопротивления горизонтальных заземлителей.

Поэтому лучше потратить больше времени на забивание вертикальных стержней, чем следить за барометром и влажностью воздуха.

Сопротивление заземляющего контура

Общая величина сопротивления заземления состоит из ряда компонентов, сопротивления общей шины, обособленных кабелей и контура в грунте. Однако, всеми этими величинами можно пренебречь, металлические компоненты при условии надежного соединения обладают отличной проводимостью и довольно малым сопротивлением.Самым важным является сопротивление грунта, по которому расходятся токи. Чем ниже уровень сопротивления, тем лучше. В пункте 7.1.101 ПУЭ (правила устройства электроустановок) говорится: «Для сооружений с сетями 220 или 380В сопротивление грунта должно достигать не более 30 Ом, а для генераторов и трансформаторных подстанций не более 4 Ом».Попробуем разобраться, что же оказывает влияние на величину сопротивления. Этот показатель во многом зависит от состава грунта. Таким образом, наиболее подходящим является состав из таких компонентов:

• торф
• суглинок
• глина.

Очень высокий уровень проводимости грунта наблюдается при высоком уровне влажности. Однако, вы обязательно должны учесть:

• число и габариты заземляющих электродов
• насколько глубоко залегает контур
• из каких материалов состоят все элементы заземления
• надежны ли электрические контакты в местах соединений.

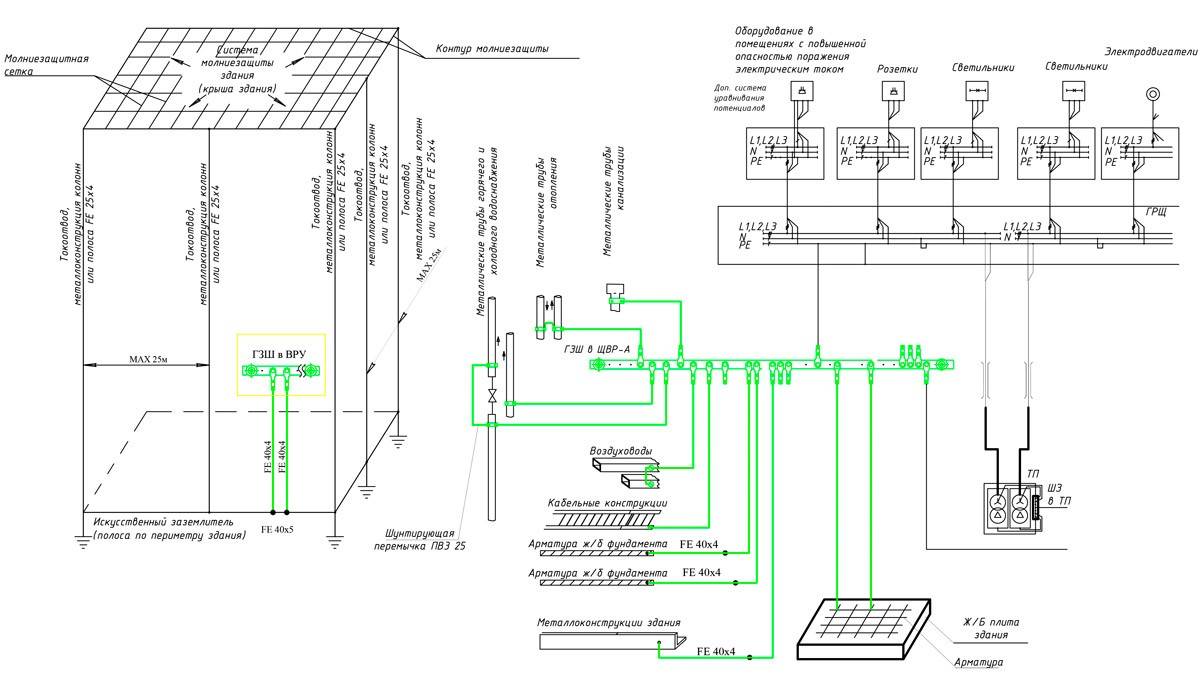

Все компоненты, из которых состоит заземляющая система, крепятся через главную шину. Именно от грамотного выбора материала установки этого элемента и присоединения к нему заземляющих проводников зависит бесперебойное функционирование электроустановок. Помимо этого, на главной шине заземления осуществляются все требуемые подключения для измерения параметров системы заземления. Специалисты советуют в целях повышения проводимости заземляющего контура, налить в грунт раствор медного купороса.О методе измерений стоит рассказать более детально. Оно осуществляется при помощи особых приборов, квалифицированными специалистами. Во время сдачи объекта в эксплуатацию электроснабжающая компания или электротехническая лаборатория проводит все необходимые измерения. Итоги измерений должны быть оформлены при помощи протокола. При этом один экземпляр выдают заказчику. Осуществлять контрольные замеры нужно хотя бы раз в год.

Назначение

По нормативам ПУЭ и ГОСТ (18714-81) в помещениях жилого и производственного назначения должна присутствовать система защитного заземления. Заземлительное устройство подлежит испытанию, после чего составляется акт о его состоянии.

Принцип функционирования заземлительной системы проще всего объяснить на примере, когда повреждается провод фазы и возникает утечка тока. В большинстве случаев электропроводка в жилом доме имеет защиту в виде устройства защитного отключения. Однако УЗО эффективно при наличии дифференциального тока (имеется не всегда или не сразу). Такой ток проявляет себя лишь при соединении проводника с точкой, обладающей другим потенциалом. Так как сопротивление земли отличается большой величиной, срабатывает устройство защитного отключения.

Конструкция

Очень важно знать, что по Правилам устройства электроустановок (ПУЭ), главная заземляющая шина может быть изготовлена из стали или меди. Самым основным материалом является медь, так как обладает хорошей проводимостью, медленно окисляется, находясь под напряжением (что делает процесс окисления более быстрым), не ржавеет. Однако стальные рейки могут использоваться для того, чтобы сэкономить финансы при строительстве

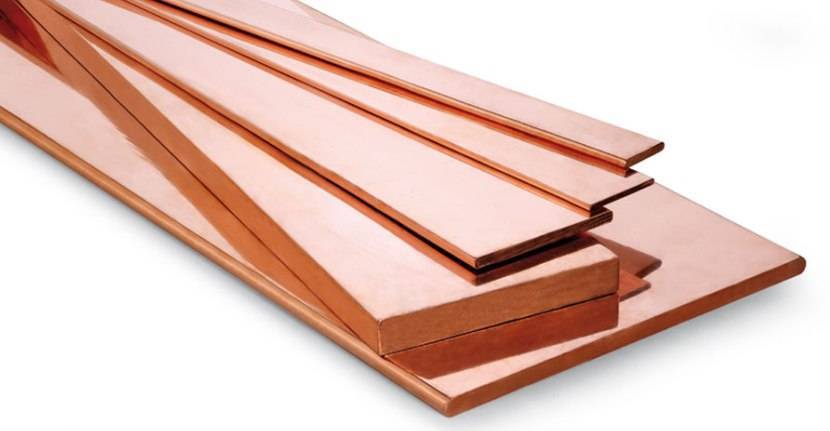

Шина заземления медная подойдет больше, если данный элемент устанавливается в частном доме

Однако стальные рейки могут использоваться для того, чтобы сэкономить финансы при строительстве. Шина заземления медная подойдет больше, если данный элемент устанавливается в частном доме.

Запрещено использовать для такого назначения алюминий. На сегодняшний день такие рейки не производятся, однако некоторые люди могут их изготовить самостоятельно, не зная определенных аспектов электротехники. Алюминий быстро подвергается коррозии, и имеет меньшее сопротивление. При постоянной работе контура может иметь низкий срок эксплуатации, а вследствие – низкий уровень безопасности. Главная заземляющая шина должна иметь несколько меньшее сечение, чем защитный проводник или же нулевого рабочего проводника силовой линии.

В заземляющей шине РЕ с электроустановками до 1000 вольт проводники должны иметь разное сечение. Сечение не должно быть меньше 10 мм2, если он сделан из меди, для алюминия – 16 мм2, а для стального проводника – 75 мм2.

Медная шина под заземление на 19 дюймов (19”) может иметь места для подключения 14 или 18 направляющих одновременно. Соответственно на полосе будет размещено 14 и 18 болтов для крепления. Обычно имеет 2 изолятора. Помещается 19 дюймовая рейка с 14 разъемами в специальный установленный шкаф №19 или 19 стойку, а затем подключается к общей системе заземляющего контура здания при помощи ПВЗ провода. 19 дюймовая шина (например, TLK-ERH-CU) предназначена для подсоединения контактов с сечением в 2,5 мм2. Панель на 19 дюймов может быть сделана из листовой стали и из меди.

Комплект заземления может быть сделан из омедненной стали 14,2 мм, что сделает деталь более дешевой. Достаточно часто приобретают заземляющий элемент ШЗ-U1 на 14 подключений или TLK компоненты. Обычно 14 разъемов достаточно для подключения более десятка квартир, распределив равномерно нагрузку.

Может быть приобретена конструкция со встроенными заземляющими шинами. Например, DIN рейка. DIN рейка представляет собой собранное оборудование в одном ящике, которая имеет разборную конструкцию. В комплекте с DIN рейкой идет размещение специального коммутирующего устройства на 220 вольт для питания аппаратуры.
Панель включается в себя DIN рейку, три нулевые шины на изоляторе. Максимальное количество одновременно подключенных автоматических выключателей – 22.
А панель DIN 4U можно установить дополнительно счетчик электрической энергии.

На сегодняшний день можно приобрести 3 вида реек: DIN U3 под автоматические выключатели, DIN U3 под «автоматы» и с заземляющими шинами, а также DIN U4 с таким же модельным рядом. DIN рейка имеет антикоррозийное покрытие в виде серого порошкового покрытия. Также распространена заземляющая шина TLK-ERH-CU. Это сертифицированная продукция торговой марки TLK. TLK-ERH-CU имеет достаточно низкую цену и хорошее качество. Такая шина от TLK состоит из меди в 19 дюймов.

Размещение данной конструкции должно быть таким, чтобы к ней был свободный доступ без серьезных препятствий. Если при необходимости нужно сделать отключение или подключение защитных контактов заземляющего контура, замену рейки, то у обслуживающего персонала здания не должно возникать трудностей. В зависимости от схем электрических цепей в многоэтажном жилом или промышленном здании, главная заземляющая шина обязательно должна иметь минимум 5 присоединений одновременно. Лучше всего на 14 и больше, например, шина для заземляющего контура от TLK на 19 дюймов.

Один из способов присоединения проводников к данной заземляющей конструкции – сварка. Использование сварочного аппарата для закрепления контактов позволяет сделать это надежно, не нарушив проводимости. Отделять их можно при помощи специального набора инструментов и оборудования.

Маркировка электрических шин

Маркировка нулевых шин

Нанесение цветовой маркировки на электротехнические шины регламентировано действующими стандартами. Соблюдение их требований является обязательным для каждого производителя. Нанесение маркировки может осуществляться как на этапе производства, так и после его завершения. В первом случае используется цветная изоляция, во втором – цветная изоляционная лента, указывающая на разные фазы проводника.

Цветовое обозначение шин позволяет точно определить их тип и назначение:

• Заземляющий проводник отмечен желтым и зеленым цветами в виде чередующихся продольных полос.
• Нейтральный и рабочий проводник обозначен с помощью синего цвета.
• Соединение проводников подразумевает использование всех трех оттенков в разных вариантах: изоляция с продольными желтыми и зелеными полосами и синей линией на конце либо синяя изоляция с желто-зеленой полосой в местах соединений и на концах проводника.

Согласно требованиям действующих стандартов, одновременно с цветовой маркировкой проводников для сетей переменного тока используется следующее буквенное обозначение проводников:

• в однофазной сети – L;
• в трехфазной сети – L с цифрами от 1 до 3;
• средний – М;
• нейтральный, или нулевой – N;
• заземляющий – PE;
• совмещенный рабочий и нулевой – PEN (сочетание обозначений каждого из использованных проводников).

Модели для сетей постоянного тока маркируются литерой L со знаком + или -, соответственно – положительный или отрицательный проводник.

Виды материала (профили)

Согласно требованиям ПУЭ, содержащим указания на то, каким должно быть сопротивление растекания тока в грунте, в большинстве случаев этот показатель устанавливается на уровне не более 4 Ом. Для получения этого значения обычно приходится приложить немало усилий, направленных на то, чтобы придерживаться заданных теми же требованиями технологий.

В первую очередь, это касается используемых при сборке заземляющего контура материалов, подбираемых, исходя из следующих условий:

• При выборе штырей предпочтение должно отдаваться заготовкам из черного металла;
• Наиболее часто применяется пруток типоразмером 16-20 мм или уголок с параметрами 50х50х5 мм и толщиной металла около 5 мм;
• Применять в качестве элементов контура арматуру не допускается, поскольку она обладает каленой поверхностью, влияющей на нормальное стекание тока;
• Для этих целей подходит именно чистый пруток, а не его арматурный заменитель.

Обратите внимание! Для районов с засушливым летом лучше всего подходят трубные толстостенные металлические заготовки, нижний конец которых сплющивается на конус, а затем в этой части трубы просверливаются несколько отверстий. Согласно положениям ПУЭ, перед их размещением в грунте сначала бурятся лунки нужной длины, поскольку забить их вручную достаточно проблематично

В случае особо засушливого лета и резком ухудшении параметров заземлителя в полые части труб заливается концентрированный соляной раствор, что позволяет получить такое сопротивление, какое должно быть в соответствии с требованиями ПУЭ. Длина трубных заготовок выбирается в пределах 2,5-3 метра, что вполне хватает для большинства российских регионов

Согласно положениям ПУЭ, перед их размещением в грунте сначала бурятся лунки нужной длины, поскольку забить их вручную достаточно проблематично. В случае особо засушливого лета и резком ухудшении параметров заземлителя в полые части труб заливается концентрированный соляной раствор, что позволяет получить такое сопротивление, какое должно быть в соответствии с требованиями ПУЭ. Длина трубных заготовок выбирается в пределах 2,5-3 метра, что вполне хватает для большинства российских регионов.

К этому виду профильных заготовок предъявляются особые требования, касающиеся порядка их размещения в почве и состоящие в следующем:

• Во-первых, трубные элементы защитного контура должны размещаться на глубине, превышающей уровень промерзания грунта не менее чем на 80-100 см;
• Во-вторых, в особо засушливых местностях примерно треть длины заземлителя должна достигать влажных слоёв почвы;
• В-третьих, при выполнении второго условия следует ориентироваться на особенности расположения в данном регионе так называемых «грунтовых вод». В случае если они находятся на значительной глубине, по правилу, сформулированному в положениях ПУЭ, необходимо будет подготовить более длинные трубные отрезки.

С видом и профилем используемых при обустройстве заземлителя штыревых заготовок можно ознакомиться на размещённом ниже рисунке.

Допустимые профили штырей

На практике в большинстве регионов России обычно применяются стальной уголок и полоса из того же металла. Для того чтобы получить более точные параметры используемых элементов заземления, потребуются данные геологических обследований. При наличии этой информации можно будет привлечь к обсчёту параметров заземлителя специалистов.

Из чего делается металлосвязь

Соединяющие штыри элементы (металлосвязь) обычно изготавливается из следующих электротехнических материалов:

• Типовая медная шина, имеющая сечение на менее 10 мм2;
• Алюминиевая полоса с поперечным сечением порядка 16 мм2;
• Стальная полоска 100 мм2 (типоразмер – 25х5 мм).

Классическая металлосвязь делается обычно в виде нарезанных по размеру стальных полос, крепящихся на сварку к уголкам или оголовкам прутка.

Важно! От качества сварочного сочленения зависит, сможет ли данное заземляющее устройство или контур пройти проверочные испытания на соответствие переходного сопротивления нормируемому значению (4 Ома)

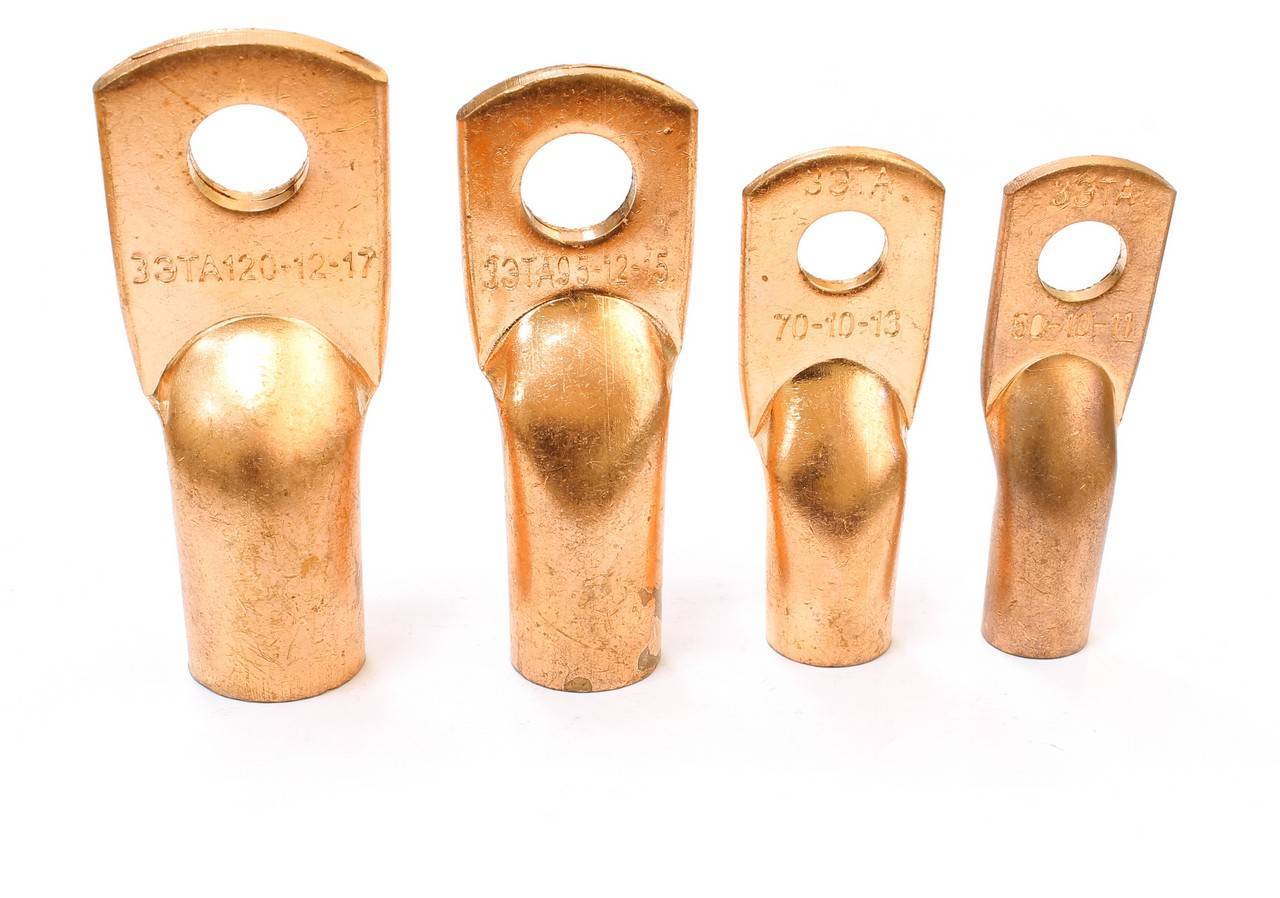

При применении более дорогих алюминиевых (медных) полосок к ним на сварку крепится болт подходящего типоразмера, на котором впоследствии фиксируются подводящие шины

Главное, на что нужно обращать внимание при обустройстве любых соединений, – это надёжность получаемого в результате контакта

Для этого перед оформлением болтового сочленения необходимо тщательно зачистить обе соединяемые детали до появления блеска чистого металла. Дополнительно эти места желательно обработать шкуркой, а после закручивания болта хорошо его поджать, что обеспечит более надёжный контакт.
