Разновидности окон
Мансардные окна для крыши по сравнению с обычными конструкциями имеют ряд преимуществ. Наиболее очевидными из них является их способность давать больше света, практически не занимая полезного пространства Дело в том, что такое окно находится под наклоном, что позволяет увеличить его пропускную способность для солнечных лучей. Обустроить такое окно также проще обычного.
Выбор, какое окно устанавливать, бывает довольно сложным, особенно это касается старых строений, которые были выполнены с определенными архитектурными особенностями. Использовать можно не только мансардное, но и слуховое окно, чаще всего именно такой вариант является наиболее приемлемым для старых домов. Для сравнительно свежей постройки мансардное окно на крыше подойдет хорошо, позволит превратить надстройку в полноценное жилое помещение.
Слуховые окна
Достаточно распространенными бывают слуховые окна. Они устанавливаются в специальной нише, которая имеется в кровле. Основной особенностью такой конструкции является большое количество соединений, оно требует высокой точности и измерений, поэтому собрать каркас на глаз не получится. Крепится каркас к основной крыше; чтобы собрать такое окно, потребуется привлечь специалиста, который как минимум сможет создать грамотный чертеж. Для того чтобы окно было куда вставить, потребуется обшить фронтон фанерой и отделать фасад. После этого кровельные материалы можно будет поставить на крышу на высоте основного покрытия. Стыки окна и крыши потребуется утеплить, не помешает гидроизоляция. Такие окна для крыши сравнительно сложны в установке, требуется хорошо разбираться в том, как проводится данный монтаж.
Мансардные окна
Вторым распространенным типом окон являются мансардные. Они являются хорошими источниками света и могут преградить путь воде, устанавливать их нужно на крыши с уклоном не меньше 15-20 градусов. Мансардное окно — технически сложная конструкция, которая имеет хорошие характеристики. Такое окно отлично противостоит погодным условиям, не пропускает влагу и холод.
Изготовить такое окно самостоятельно вряд ли получится, если вы хотите качественную герметичную конструкцию, лучше приобрести ее на фабрике окон или в магазине. Стоят такие окна относительно недорого. Мансардное окно на крыше крепится благодаря специальной пластине. Для отвода осадков рама оснащается специальной рамкой из металла, она ограждает окно со всех сторон. Несколько выше центральной части окно имеет специальные петли. Они нужны для того, чтобы створку можно было открыть, но при этом вода стекла на крышу и не попала в помещение.

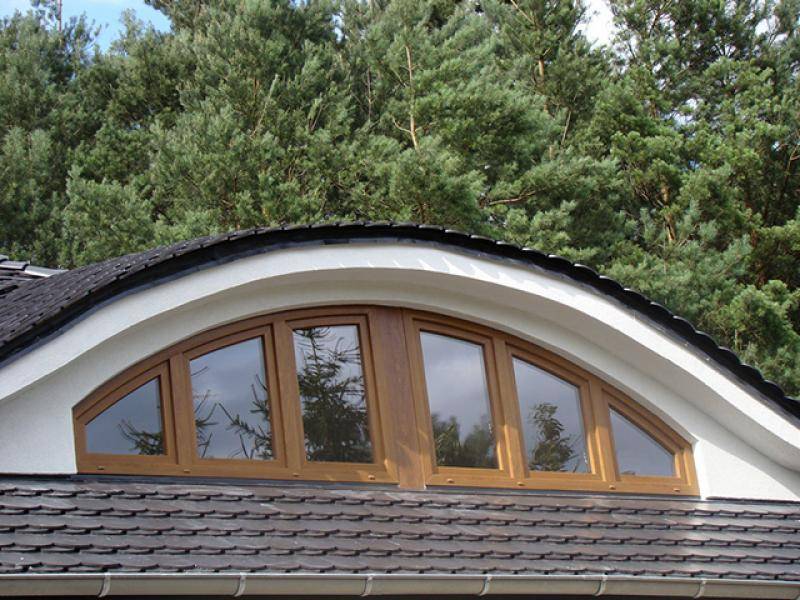

Полукруглое слуховое окно
Начнем с более трудоемкого варианта, полукруглой люкарны. «Бычий глаз» — это стильная реализация, способная значительно увеличить себестоимость работ и получить наименьшее количество дневного света в чердачном или мансардном помещении. На другой чаше весов — отсутствие глухих углов, где мог бы скапливаться снег, и хороший сток дождевой воды. Второе основное преимущество — привлекательный внешний вид. Бычий монтируют очень редко, поэтому уникальность гарантирована. Такое украшение кровли выглядит очень прекрасно, гармонично и функционально.
Изготовление полукруглого варианта значительно увеличивает общую стоимость изготовления крыши. Это обусловлено дополнительными расходами на проектирование, работу кровельщиков и покупку особых материалов. Используемые окна нестандартной формы также дороже стандартных.
Люкарна бычий глаз
Проект такого слухового окна в крыше требует тщательной проработки деталей. Важным является сохранение пропорций.
Как сделать чертеж? В первую очередь нужно установить длину и высоту проема люкарны (отрезки ac — половина длинны и bc). От точки a перпендикулярно основанию проводится прямая линия и отмечается на ней отрезок ad = ac. Вокруг точки d рисуется окружность радиусом ad. На отрезке ab отмечается точка пересечения с окружностью (e). Далее проводиться прямая от точки d через точку e до места пересечения с линией, на которой находиться отрезок bc. Точка пересечения — f. Вокруг этой точки рисуется следующая окружность радиусом fe. Обводя кривую aeb можно увидеть очертание бычьего глаза. Аналогично вырисовывается другая часть.
К строительству «бычьего глаза» приступают только после полной сборки стропильной конструкции. Затем из нее убираются не нужные элементы и устанавливаются деревянные кружала (элементы конструкции, используемые для придания ему дугообразной формы). В данном случае им является карнизная доска полукруглого слухового окна. Конструкцию ската «бычьего глаза» образуют дистанционные бруски, с одной стороны прикрепленные к горизонтальным брусьям между стропилами, а с другой стороны опирающиеся на фронтонную стену. Далее монтируется обрешетка и контробрешетка — основа для финишного покрытия.
Два варианта конструкции «бычий глаз»:
| Конструкция из криволинейных форм — кружал. Криволинейные элементы выполняются отдельными шаблонами. Верхняя часть конструкции покрывается жесткой обшивкой из гибкой фанеры, кровельного картона и скрепляет криволинейные элементы ферм. На места подрезанных стропил устанавливаются перемычки, переносящие нагрузку на соседние стропила. |
| Шатровая конструкция. Передняя стенка люкарны делается так же, как и в предыдущем варианте из кружал. Далее, от перемычки к балке укладываются стропила. |
Для полукруглого окна необходимо выбирать такой кровельный материал, который будет равномерно покрывать криволинейные поверхности. Оптимальными будут покрытия из мелких элементов, таких как битумная черепица, сланец и даже солома. Также можно использовать керамическую пазовую черепицу. Но, она потребует при монтаже более высокой квалификации и мастерства. Количество плиток черепицы в одном ряду должно быть таким же, как и под ним. Поэтому нужно подобрать правильную плотность укладки на разных участках.
Виды слуховых окон
Популярность слуховых окон осталась с давних времен. Изменяясь внешне, они всегда в моде. Современные элементы значительно различны по своему устройству и внешним показателям. В их виды включают установленные прямо в плоскость кровли объекты, и с застеклением по вертикали:
- с фронтоном в плоскость дома, без стен по бокам;
- с фронтоном и боковыми стенками;
- со стенами сбоку и фронтоном вне плоскости строения.
Распространены в строительстве небольшие арки, трапеции и треугольные формы. В них вся вертикальная часть остекляется.
Слуховое окно с боковыми стенками подразделяется по типу собственной кровли:
- с одним скатом;
- двускатные;
- вальмовые;
- по форме арки;
- французские с плоской поверхностью.
Местоположение и тип окошек выбирается под единый стиль дома, чтобы была видна цельность кровли.
Существующие виды конструкции классифицируются по главным типам положения объекта:
| Тип | Нахождение на крыше |
|---|---|
| дормер | над поверхностью |
| антидормер | внутри кровли |
| в щипцовой стене | с торца |
| наклонное окно | в ее плоскости |
Распространенными в строительстве частных домов являются дормерные виды. Что объясняется существенно более выгодным исполнением функций добавления полезной площади помещению.
Небольшой экскурс в историю
Впервые слуховые окна стали использоваться архитектуре средневековой Европы, получив особое распространение в эпоху Возрождения (XV-XVI века). В готических постройках они традиционно украшались богатой лепниной или резьбой, башенками, боковыми пилястрами и фальшколоннами. Конструктивно они являлись продолжением стены фасада здания, и располагались параллельно ему. Видные издалека, подобные конструкции в изысканном декоративном обрамлении становились настоящей визитной карточкой всего здания.
Строительный термин «слуховое окно» используется только в русском языке, не имея аналогов в других странах. Так, в Европе окна в кровлях здания, со времён средневековья традиционно именуются на французский манер «люкарнами».
Слуховые окна — люкарны
В Англии и США более в ходу наименование dormer или skylight — мансардный, световой люк. Откуда же в нашем языке появилось это достаточно странное название? Имеется две версии происхождения этого наименования. Одна дана в словаре русского языка В. Даля, а другая — связана с преданием о строительстве Московского манежа.
Великий русский учёный-этнограф Даль в своём словаре даёт следующее толкование этому архитектурному термину. «Окно для слуха, проделанное в кровле». Слово «слух» ранее в разговорном русском языке имело значение и как «продушина», «вентиляционное отверстие». К этому толкованию и склоняется Даль, потому как «слушать на чердаке через это окно нечего». Широко распространена и легендарная версия, связанная с постройкой в Москве манежа. Это здание, ныне располагающееся на одноимённой, Манежной площади, было возведено в честь пятилетнего юбилея изгнания из России наполеоновских полчищ.
Как видим манеж имеет множество слуховых окон
Первоначально Манеж носил наименование Экзерциргауз, и предназначался для строевой подготовки войск, а также для смотров и парадов во время непогоды. Инициатором строительства выступил лично император-победитель Александр-I. Возведение здания было закончено за год, и принимать строение должен был лично самодержец. Но, к моменту посещения Манежа Александром произошла большая неприятность: подвесные потолки, богато изукрашенные гипсовой лепниной, по какой-то причине заметно деформировались. Это не ускользнуло от придирчивого взора императора, который приказал выявить и устранить причину дефекта.
Причина оказалась проста: деформация стропил, сделанных из лиственницы. Металлическая кровля Манежа раскалилась на летнем солнце, а вслед за ней разогрелось и чердачное пространство, сделанное без отдушин. Исправлять ситуацию было поручено инженеру-строителю Слухову, который нашёл выход в устройстве на всём протяжении кровли двух рядов вентиляционных окон. С тех пор кровельные окна стали неизменной частью конструкций всех крупных зданий, особенно крытых металлом. А в отечественной архитектуре они, по имени инженера Слухова, за ними якобы закрепилось название «слуховых».
Более подробно об истории слуховых окон:
Какими бывают слуховые окна?
Виды слуховых окон определяют по форме крыши над окном и конструктивным особенностям:
- с плоской крышей;
- четырехугольное односкатное;
- с вальмовой крышей;
- треугольное;
- четырехугольное с двускатной крышей;
- панорамное с крышей трапецией;
- мансардное;
- круглое или полукруглое;
- полностью стеклянное и много других вариантов.
Слуховые окна на крыше служат для проветривания помещения, в котором никто не живет, чтобы все деревянные конструкции не подвергались гниению.
Их используют в качестве двери на крышу для ремонта и обслуживания, а также как аварийный выход при пожаре и других происшествиях.
Правда специалисты утверждают, что такие проемы пропускают в дом намного меньше солнца, чем мансардные, так как боковые стенки препятствуют попаданию света внутрь.
Устанавливать их можно на крыше практически любой конструкции – односкатной, двускатной, четырехскатной, ломаной, много щипцовой
Возможны самые разнообразные варианты сочетания крыши дома с видом проема, а размещаться оно может как на самой крыше, так и на фронтоне.
Если вы выбрали для своего дома вариант с плоской крышей, то следует учитывать, что такое устройство должно быть оснащено дополнительными желобами для стока.
Поэтому кровлю нужно сделать под уклоном примерно от 5 до 15º.
Вариант четырехугольной формы с двускатной и односкатной крышей схож по устройству с окном с плоской крышей, но угол уклона скатов должен составлять от 15 º.
На кровле частных домов и дач часто попадаются треугольные варианты. Вместо боковых стенок у него скаты.
Так можно его монтировать с меньшим количеством стыков, но и света в помещение будет попадать значительно меньше
Очень интересно смотрится вариант округлой формы. Оно делает внешний облик дома очень необычным.
Наиболее интересным вариантом как в плане функциональности, так и внешнего вида, является слуховое окно в виде зенитного фонаря.
Оно делает дом визуально легче и воздушнее, а солнца в комнаты пропускает очень много.
Мансардное окно крепится также между стропилами. Используют их на скатах 15 — 20º. Это преграда для потоков воды, поэтому устройство такого варианта очень сложное.
Изготовление данного изделия своими руками практически невозможно, поэтому лучше всего заказать готовые деревянные или пластиковые окна у специалистов.
Готовые изделия от производителей имеют специальный оклад, который при открывании защищает помещение от попадания воды.
Требования
При планировании установки учитывают несколько нюансов.
Простое правило — между несколькими слуховыми оконными решениями должно быть расстояние не менее 0,8 метра. Иначе процесс укладки самой кровли будет более сложным не только на участках проемов, но и по периметру.
При подобных параметрах состояние покрытия будет требовать большего ухода и частого ремонта — в узких местах могут образовываться снеговые отложения. Самое главное, такой монтаж нередко происходит с всевозможными погрешностями и недочетами.
При проектировании очень важно принять во внимание гидро- и теплоизоляцию. А также защиту от таянья снега, что может стать сильной проблемой, и защиту деревянных подконструкций

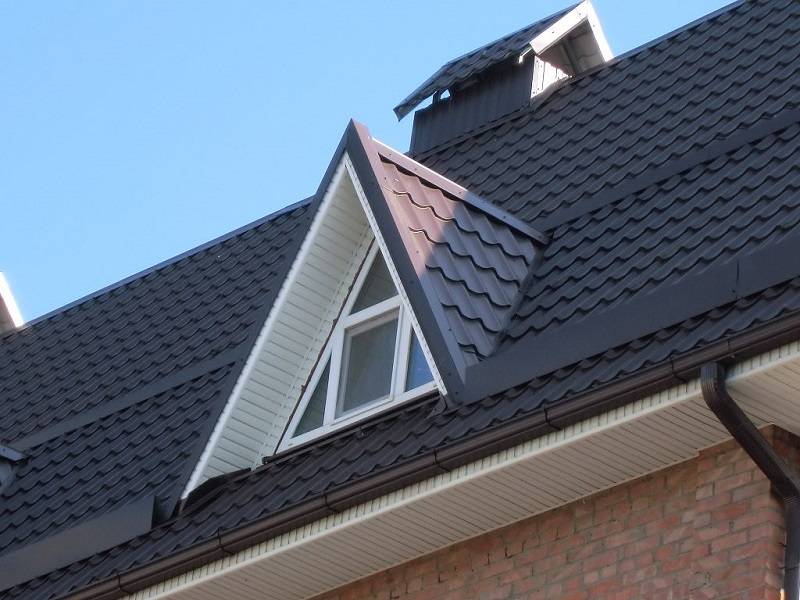

Треугольное слуховое окно
Если планируется выполнить слуховое окно своими руками, чаще всего монтируется проем треугольной формы с крутыми кровельными скатами. Эта распространенная конструкция характеризуется тем, что фронтонная стенка проема устанавливается без заглубления в крышу – она должна располагаться в одной плоскости с соответствующей наружной стеной.
Кровельные скаты треугольных проемов расположены под большим углом (60-70 градусов), поэтому увеличения полезной площади мансарды практически не происходит. Преимуществом треугольных окошек является эстетическая привлекательность, возможность выполнить оригинальную планировку мансардного помещения.
Если предполагается установить треугольное слуховое окно своими руками, следует принять во внимание, что его крыша примыкает к кровле здания, спускаясь до места формирования разжелобка. Таким образом, при обустройстве не требуется выполнять гидроизоляцию стыков боковых стенок и крыши, что значительно упрощает и ускоряет герметизацию и отделку проёма и основного кровельного покрытия здания
Каркас конструкции
Перед тем, как приступать к возведению каркаса, необходимо выполнить каркас крыши дома – возвести фронтоны, смонтировать стропильную систему. Между стропильными ногами, в местах установки окон, необходимо предусмотреть проемы. Стропильная система слухового окна имеет свои особенности: стропильные ноги, обрамляющие такие проемы, необходимо делать двойными или тройными, так как они в дальнейшем будут нести повышенную нагрузку.
Согласно СНиП, фронтоны проемов, устроенных в крыше, должны поддерживаться боковыми стенами, которые устанавливаются перпендикулярно внешней стене вглубь здания и имеют высоту 1,5 метра. Каркасы боковых стен опираются на балки потолочного перекрытия.
Каркас боковых стен монтируется после сборки стропильной системы крыши здания. После чего следует выполнить привязку горизонтальных перекладин и стоек фронтонных каркасов проёмов.
Дальнейшие работы выполняются в несколько этапов:
- Так как фронтоны треугольного окошка располагаются в одной плоскости со стенами строения, нижние концы стропильных ног, прилегающих к стенам, следует обрезать вровень с обшивкой стены.
- Балки-перемычки монтируются между сдвоенными стропилами каркаса проёма. Рекомендуется применять металлические накладные кронштейны.
Устройство ендов
Устройство слухового окна на крыше, имеющего треугольную форму, внешне может быть похоже на обустройство многощипцовой кровли. Но существует заметная разница в технологии монтажа. Скаты многощипцовой крыши чаще всего имеют одинаковый уклон, в то время как треугольный проём, снабжен крышей со скатами, угол наклона которых 60-70 градусов. Таким образом, соединение скатов крыши окна со скатами кровли здания выполняется с образованием нестандартных ендов (разжелобков).
Для обустройства слухового окна используются накосные стропила, в которые упираются (под углом 60-70 градусов) нарожники – укороченные стропильные ноги. Для монтажа данной конструкции требуется рассчитать длину и сечение разжелобковой стропильной балки, углы сопряжения боковых стенок и конькового бруса. Для каждого треугольного стропильного проема требуется пара зеркально симметричных балок такого типа.
Нижняя часть слухового окна
Рассматривая, как сделать слуховое окно, необходимо внимательно отнестись к особенностям монтажа его нижней части. Она должна быть устроена таким образом, чтобы внутренняя часть мягкой кровли скрывалась в ней посредством боковых стенок, и не была видна изнутри. Для этого применяется упрощенный метод монтажа разжелобка.
Балка разжелобка устанавливается поверх кровельной обшивки дома. В эту балку упираются нижние концы стропильных ног двускатной крыши окошка. На заключительном этапе конструкция обшивается листами фанеры, поверх которой крепится кровельный материал. Обшивка фанерой начинается от конька слухового окошка, монтаж кровельного покрытия выполняется по направлению снизу вверх.
Если предусматривается установка проемов окон собственными силами, рекомендуется предварительно ознакомиться с особенностями монтажа данных конструкций. Расчет и обустройство окон оригинальных форм, монтаж сложных кровельных примыканий рекомендуется доверить профессионалам.
Установка разжелобков верхней части слухового окна
Помимо всех вышеперечисленных процедур, иногда, может понадобиться совершение дополнительных действий, которые также могу затратить много времени и сил. К одной из них относят установку разжеблоков в верхней части слухового окна. Это делать необходимо только в том случае, если слуховые скаты имеют различный обзор угла. Например, скат с частью крыши составляет 65 градусов, в то время как в него встроено окно нестандартного вида с углом 40 градусов.
Такая проблема решается достаточно просто, за короткое время и всего в несколько этапов.
- На верхней части крыши потребуется установить накосные стропила, которые будут опираться на конструкции с наименьшим размером. Предварительно короткие детали должны быть подстроены под определенный угол. Если ориентироваться на данный пример, то под 65 градусов;
- Далее, производится определение длины разжеблоков стропильной балки и её других дополнительных размеров;
- Последний этап – это определение угла между боковой стенкой и балкой.
Если процедура выполнена правильно, то слуховое отверстие и несущая стена здания должны быть представлены в виде единого целого.
Слуховое окно все чаще и чаще используют современные строители. Дело все в том, что в собственном доме огромное значение имеет каждый участок. Помещение под крышей уже мало кто использует для хранения старых вещей. Такое действие является неоправданным для и так небольших помещений, ведь благодаря ему можно расшириться и создать еще одну небольшую комнату.
Но, для того чтобы это сделать, обязательно следует озаботиться об естественном источнике света и вентиляции. За эти две основополагающие функции несет ответственность именно слуховой проем.
Этапы создания слухового окна
Создание слухового окна должно осуществляться одновременно с возведением крыши здания. Для начала следует составить подробный проект конструкции и согласовать его со специалистами.

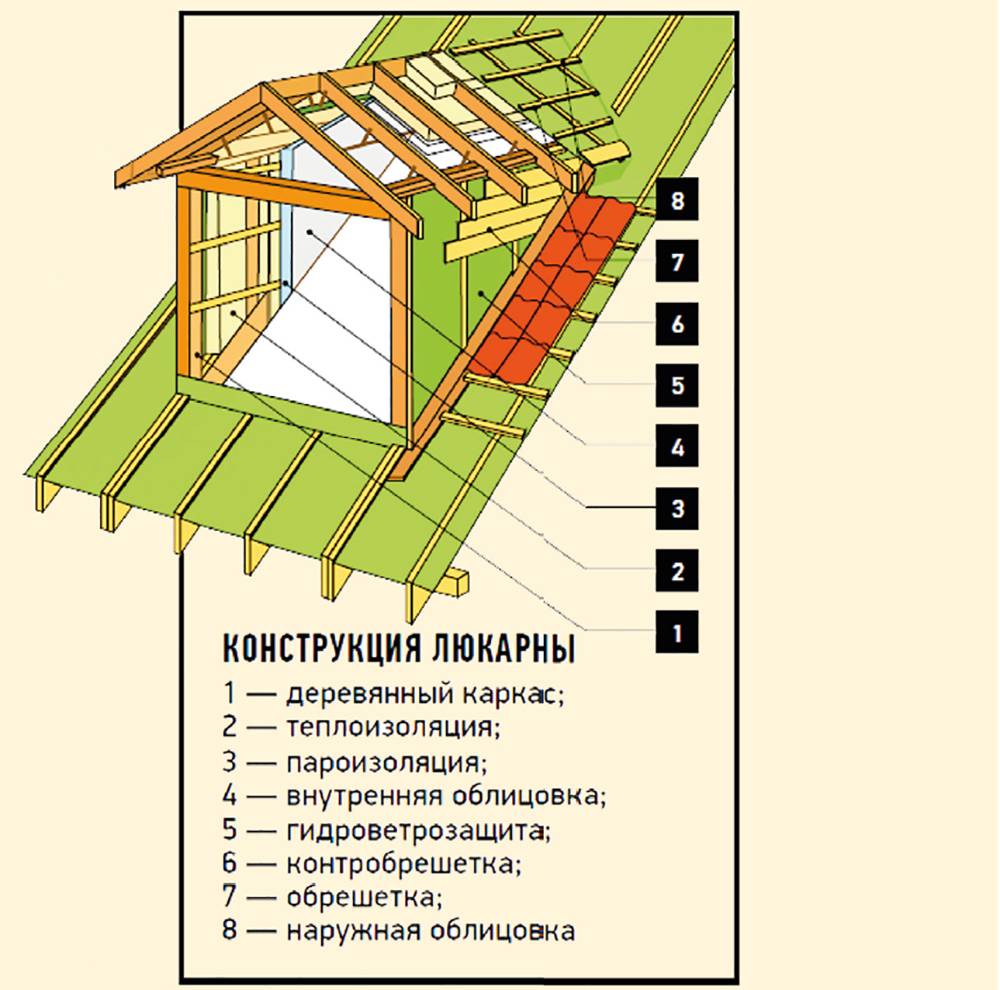

Каркас слухового окна практически полностью соответствует структуре крыши. Здесь тоже есть свои стропила, обрешетка и конек. Единственное отличие в том, что для поддержки покрытия и установки оконной рамы устанавливаются вертикальные балки – стропильные ноги. По высоте рама ограничивается двумя горизонтальными балками. После установки скатов и соединения их со стропилами основной части крыши получают готовый каркас слухового окна.
Соединения рекомендуется осуществлять не врубками в древесине, а надежными металлическими соединительными элементами – анкерами и болтами. Нарушение целостности материала приводит к ослаблению их несущей способности.
Все работы должны производиться с предельной точностью, так как усиленная ветровая нагрузка будет всегда направлена на попытки разрушения конструкции. Еще один деструктивный фактор – возникновение завихрений воздуха в углах. Их следует дополнительно укреплять и изолировать от попадания ветра и дождя.
По завершении установки каркаса его в обязательном порядке проверяют на соблюдение вертикального и горизонтального положения. Любой перекос может стать фатальным, так как приложенная к конструкции нагрузка очень большая.

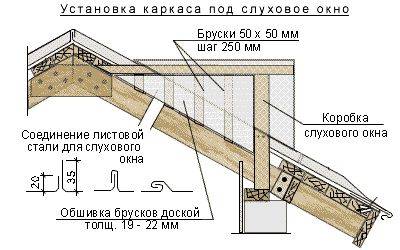

Схема монтажа каркаса слухового окна.
Следующий шаг – монтаж конька и стропильных ног. Для того чтобы в точности соблюдать все размеры, их вырезают по предварительно изготовленному шаблону.
Кровельный материал устанавливается одновременно с основными работами по перекрытию всей крыши. Боковые стенки конструкции обшивают влагостойкими материалами
Особое внимание отводят местам стыка слухового окна с наклонной плоскостью кровли. Эти швы обрабатывают герметиком, изолируют, используя прижимные планки, полимерные мембраны
Если вы хотите сделать боковые стенки деревянными, то кровельные доски крепят к обрешетке, которая закреплена на стропилах с шагом 500-550 мм. В зависимости от вашего пожелания обшивка может иметь вертикальное, горизонтальное или наклонное направление установки. Иногда эти способы комбинируют, чтобы разнообразить внешний облик дома.
Вследствие постоянного действия ветра покрывать боковые стенки конструкции штукатуркой не стоит, так как от небольших движений и вибрации она будет разрушаться. Лучше облицевать их изнутри деревянной вагонкой.
Как бы надежно ни была сделана гидроизоляция, все равно существует риск попадания воды на чердак через мелкие щели по периметру слухового окна. Чтобы уменьшить этот риск, вокруг места «врезки» конструкции в кровлю делают так называемый воротник из кровельной листовой стали. Он служит для отвода в сторону воды и по своему строению является аналогом металлического подоконника.
В последнюю очередь осуществляется монтаж оконной рамы. Она должна иметь специальные жалюзи, которые будут обеспечивать постоянный приток свежего воздуха, одновременно с этим противодействуя попаданию внутрь чердака дождя и снега. Так как жалюзи будут открыты постоянно, их можно оборудовать изнутри мелкой противомоскитной сеткой, чтобы избежать нашествия насекомых в теплый период.
Важно понимать, что слуховые окна предназначены прежде всего для проветривания пространства под крышей и компенсации внешнего атмосферного давления, а уже потом – для выполнения декоративных функций. Многие не понимают необходимости таких вспомогательных конструкций и пренебрегают ими
Многие не понимают необходимости таких вспомогательных конструкций и пренебрегают ими.
Прежде чем построить дом, следует составить детальную схему не только стен и внутренних помещений, но и крыши, произвести расчеты надежности конструкций. Только так вы получите гарантию длительного срока службы своего жилища и отсутствие проблем с его эксплуатацией.
