Как построить каркасный дом с мансардой своими руками? Пошаговая инструкция — проекты

Частые ошибки при строительстве каркасных домов своими руками

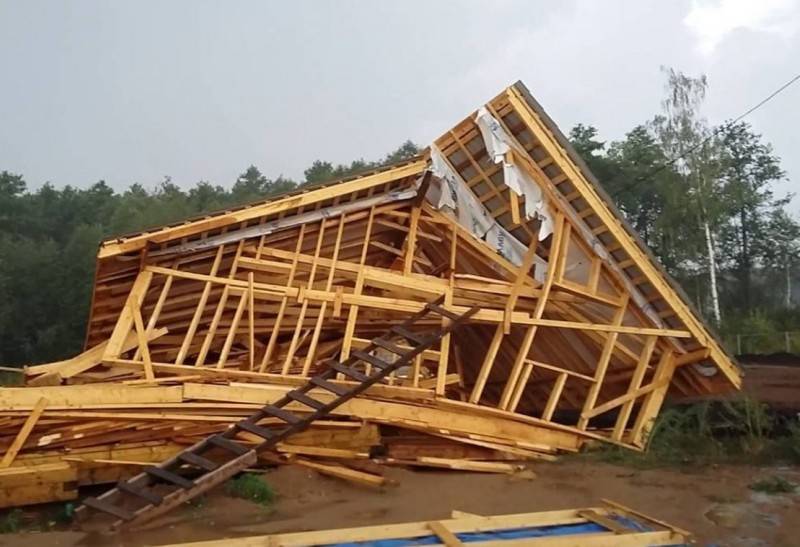

Мастера могут допускать ряд ошибок, которые сказываются на эксплуатационных качествах объекта:

1. Неверный выбор материалов. На древесине не экономят, выбирая хорошо просушенный брус с заводской пропиткой от жуков и огня.
2. Верхнюю и нижнюю обвязки не закрепляют укосами. В результате дом поведет от любого ветра. По этой же причине для обшивки выбирают не доски, а листы.
3. Саморезы и перфорированные уголки не подходят для фиксации стоек, балок. Особенно это касается черных саморезов, вместо них берут гвозди.
4. Выбор утеплителя. Дешевый пенопласт не отвечает всем требованиям теплоизоляции, хотя и показывает высокие параметры влагостойкости. Для утепления выбирают минераловатные материалы, а от воды их защищают пленкой, мембраной.
5. Также нельзя экономить на гидро-, пароизоляционных материалах. Общая смета на возведение каркасного дома не отличается величиной, поэтому материалы подбирают только самого лучшего качества.

Перед началом строительства оценивают собственные силы и возможности. Учитывая, что большинство работ выполняют собственными руками, закладывают нужные суммы на материалы, разработку проекта. Также не забывают о подведении коммуникаций, электроснабжении.

Рекомендации по строительству

По возведению каркасных домов существует несколько рекомендаций, способных облегчить возведение и эксплуатацию каркасного дома, помочь избежать некоторых ошибок при строительстве. При выборе материалов и выполнении строительных работ следует придерживаться следующих советов:

• Чтобы построить каркасный дом правильно, необходимо использовать древесину влажностью не более 10-15%. Такая древесина практически не деформируется;
• Стройматериалы лучше брать с небольшим запасом;
• Столбчатый фундамент необходимо вбивать на 20-30 см глубже уровня промерзания;
• Все деревянные строительные материалы необходимо обработать специальной пропиткой, для защиты от грызунов и возгорания;
• Все работы необходимо проводить последовательно, по плану;
• Прежде чем приступать к строительству, необходимо как можно тщательнее проработать проект дома, переделывать потом будет очень сложно и дорого.

Сборка

В большинстве случаев строительство мансардной крыши начинается с устройства мауэрлата

Важно строго горизонтальное положение, параллельное, надёжное крепление его брусьев

Стропильная конструкция мансардной крышиИсточник kryshagid.ru

Для монтажа стропильной системы практикуется два варианта: элементы стропильной системы на земле собираются в фермы, поднимаются и устанавливаются готовыми. Или всё по отдельности собирается наверху – «по месту», соблюдая порядок действий:

• Укладываются балки перекрытия. При этом учитывается шаг стропильной системы и возможность для устройства лестницы.
• Сразу настилается черновой потолок, или временный настил для безопасной работы.
• Монтируются стойки. Устраиваются временные раскосы, чтоб удержать их в вертикальном положении. На стойки укладываются прогоны.
• Поверх прогонов укладываются затяжки.
• Монтируются нижние стропила.
• Временные раскосы меняются на постоянные ветровые связи в продольном положении.
• Устанавливаются верхние стропила.
• Выставляется каркас для фронтона, с учётом конструктива организуются проёмы для: окна, балкона, предусматриваются другие варианты.
• Далее по стропилам укладывается кровельная мембрана, и прижимается к ним контробрешёткой – брусками сечением 50х50 мм. Для организации вентиляционного зазора. Это подготовительные мероприятия для утепления. Провести их нужно именно на этом этапе. Пропустить – огромное упущение.
• На контробрешётку набивается обрешётка, с соответствующим кровельному покрытию шагом.
• Монтируется кровельное покрытие, его доборные элементы: ветровые доски, конёк.

Один и тот же дом может выглядеть по-разному и иметь разную полезную площадьИсточник 1dom.kz

Об особенностях расчета мансардной крыши в видео:

Рекомендации, которые лучше знать в начале пути

Точно по такому же принципу монтируется мансардный этаж с двухскатной крышей. Причём его устройство еще проще – все стропила сплошные.

Далее предстоит утепление крыши. Конечно, его можно делать снаружи, до монтажа мембраны, обрешётки и кровли. Но безопасней изнутри – не будет угрозы осадков и работы выполняться более тщательно, ведь от этого зависит успешная эксплуатация.

Утеплитель изнутри помещения защищается пароизоляционной плёнкой. А между ней и внутренней отделкой обязательное устройство вентиляционного зазора – внутренняя отделка не монтируется непосредственно на стропила. Для неё специально, так же как снаружи для обрешётки, набивается контррейка, или устраивается каркас.

Заключение

Мансардная крыша – это отличное решение, позволяющее увеличить полезную площадь дома без значительного увеличения затрат на его возведение. Решений для возведения мансардного этажа существует достаточно много – они могут быть как типовые, так и разработанные для определенного дома. Но в любом случае, монтаж мансарды требует профильных знаний и эту работу должны выполнять профессионалы.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Обвязка

Перед укладкой брусьев, верхушки свай надо промазать мастикой и положить на них два слоя рубероида. Они будут служить гидроизоляцией. Сами брусья обрабатываются антисептиком.

Бруски  устанавливаются на сваи по всему периметру основания. Соединяются между собой вполдерева при помощи гвоздей, длиной 120 миллиметров. На углах стыки можно усилить при помощи металлических уголков, закрепленных гвоздями, длиной 50-60 миллиметров.

Фиксация обвязки к основанию выполняется при помощи крепежных винтов. Брусья укладываются в оголовки (в специальные пазы) и привинчиваются.

Поверх обвязки необходимо уложить доску. Она должна перекрыть места соединений брусьев. Сюда в дальнейшем будут монтироваться стойки каркаса. Доску также надо обработать антисептиком. Длина гвоздей для крепления – 120 мм.

3. Устройство чернового пола

Лаги при помощи металлических уголков крепятся к обвязке. На них гвоздями крепятся доски.

Между лагами укладывается утеплитель, на него стелется пароизоляционная пленка. Последний слой – фанера, которая укладывается на лаги по всему периметру.

4. Установка каркаса

Сначала монтируются угловые стойки. Они фиксируются  при помощи усиленных стальных уголков.

Далее идет монтаж всех остальных стоек. Для этой цели также подойдут уголки. На все стойки устанавливаются укосины. Они будут препятствовать расшатыванию.

Брус верхней обвязки

В углах бруски надо крепить при помощи вырубки, в других местах – стальными уголками. Уголки фиксируются саморезами.

Чтобы придать конструкции прочность, делается монтаж диагональных укосов.

Монтаж потолочных балок

Монтаж  делается тремя  способами:

• Методом вырубки
• Перфорированными кронштейнами
• Стальными уголками

Можно сочетать несколько способов, к примеру, уголки и метод вырубки. Балки должны опираться на брус обвязки. Крепление выполняется саморезами.

5. Монтаж стропильной системы

Монтаж крыши – процесс трудоемкий, поэтому мы вынесли его описание в отдельную статью «Крыша каркасного дома своими руками».

6. Внешняя отделка

• Вначале монтируется обрешетка из брусков, размером 40 на 50. Шаг крепления – 60 сантиметров. Можно также использовать профили из металла
• Обрешетка обрабатывается антисептиком и огнеупорным составом
• Далее идет монтаж отделочного материала по определенной технологии

Поверх крепят пароизоляционную  пленку.

8. Внутренняя отделка

Здесь вам никто не советчик и вы вправе делать ее такой, какой вам заблагорассудится.

В этой статье мы рассказали вам по шагам, как построить каркасно-щитовой дом своими руками. Надеемся полученная информация будет вам полезна.

Фотоотчет строительства каркасного дома своими руками

В этом разделе вы найдете фото строительства каркасного дома, который строил наш читатель своими руками по выходным дням.

Видео строительства каркасного дома своими руками

Подготовительные этапы строительства

На каждом из этапов можно действовать самостоятельно, если есть уверенность в своих силах. А можно привлечь специалистов для решения тех или иных задач. Например, поручить планировку и конструктивные решения архитектору или дизайнеру, а получение официального разрешения на строительство доверить юристу.

Итак, перечислим необходимые действия:

• планировка здания;
• создание конструктивных решений;
• выбор способа отопления;
• изучение возможности подключения к инженерным коммуникациям (электричеству, водопроводу, канализации);
• расчет кубатуры стройматериалов;
• подбор и закупка расходных материалов для строительства;
• согласование проекта и получение разрешения на строительство в контролирующих органах.

Начало строительства

Возведение любого здания начинается с проекта. Даже с учетом простоты каркасного дома 8 на 8, лучше произвести расчет и составить план. Подробная смета облегчит и удешевит дальнейшие работы.

Следом требуется выбрать место под строительство и расчистить участок. Для этого необходимо снять верхний плодородный слой почвы. После этого можно перейти к работам по возведению фундамента. Выбор его типа должен основываться на данных о типе грунта, глубине промерзания, ландшафте участка. При необходимости требуется произвести или заказать геологическое исследование.

Чаще всего для каркасных домов возводят фундамент на сваях либо ленточный. Заливается раствор как для обычных домов – никаких особенностей нет. В случае с ленточным основанием обязательно требуется связка арматуры, для чего потребуется проволока. Бетон можно приобрести в размешанном и готовом для заливки виде, либо самостоятельно замешать его при помощи бетономешалки на участке.

Если вы строите каркасный дом размером 8 на 8 своими руками, то проще всего будет возвести ленточное мелкозаглубленное основание. Для данного фундамента необходимо, чтобы глубина промерзания грунта в вашем регионе составляла не более 50 сантиметров. В противном случае рекомендуется устанавливать плитное основание, которое хоть и стоит недешево, однако при наличии грунтовых вод является единственным выходом. В спорных ситуациях рекомендуется обратиться за помощью к профессионалам.

Перекрытия и крыша

Прежде чем начать данный этап, необходимо монтировать подпорки пола. Если ведется строительство двухэтажного каркасного дома 8 на 8, то для второго уровня роль данных подпорок будут выполнять непосредственно сами стены.

Для монтажа кровли требуется установить каркас. Система стропил чаще всего собирается на земле, после чего поднимается наверх. Для стропил как правило используется брус с сечением 50 на 150 миллиметров и закрепляется под углом в 50 градусов.

Для покрытия кровли каркасного дома 8х8 можно использовать мягкую черепицу, ондуллин либо металлочерепицу. Конструкция крыши должна быть достаточно устойчивой, чтобы выдерживать вес снежного покрова, а также негативное внешнее воздействие окружающей среды.

Устройство перекрытия первого этажа каркасного дома

Перекрытия первого этажа каркасного дома, как и цокольное перекрытие, выполняют по деревянным балкам сечением 100 х 200 мм, уложенным с шагом 600 мм.



Несущую балку, на которую опираются лестница и перекрытие холла, сколачивают из двух брусьев 100 х 200 мм. К боковым граням балок прибивают черепные бруски сечением 40×40 мм, по которым устраивают черный пол из обрезных досок. Его накрывают пленкой, засыпают сухим песком слоем толщиной 60 мм, а затем настилают чистый пол, используя шпунтованные доски толщиной 37мм.

После устройства перекрытия каркасного дома стены утепляют минераловатными плитами в три слоя. Плиты плотно вставляют между стойками, следя за тем, чтобы каждый стык нижнего слоя перекрывался плитой верхнего слоя. Изнутри поверх плит стену обтягивают пароизоляционной пленкой и обшивают обрезными досками толщиной 20 мм.

Расчет материала

Строительство дома с длиной стен в 6 м экономически выгодно. Это связано с тем, что стандартная длина доски равна 6 м, то есть она не требует распила, отходы минимизированы.

Для возведения «каркасника» потребуются следующие виды пиломатериалов:

• брус различного сечения;
• обрезная доска, сечение которой не менее 2–5 мм;
• шпунтованная доска с сечением 2,5 мм.

Как правило, для расчета количества кубов пиломатериала удобнее пользоваться специальными онлайн-калькуляторами, которые предлагают многие крупные строительные магазины.

При расчете кровельных материалов следует учитывать, сколько весит стропильная система, а также применяемый кровельный материал, утеплители, а также розу ветров (то есть ту часть крыши, на которую чаще других приходится ветровая нагрузка).

Для расчета фасадных материалов надо также знать площадь фасада, однако, вести расчеты с учетом обрешетки. Удобнее, если для этого будет составлена отдельная схема, поскольку монтаж обрешетки может увеличить каждую из сторон дома на 7–15 см.

Для расчета фундамента следует сначала определиться с его типом. Самым экономным окажется столбчатый, но подходит он лишь для сезонных дач. Если говорить о свайном варианте, то предпочтение следует отдавать винтовым сваям. Рассчитать их количество можно, узнав, какая нагрузка от дома приходится на 1 кв. м.

Проекты

При расчете площади следует учитывать, что для постоянного проживания человеку требуется около 15–20 м кВ. Если говорить о каркасных домах со стенами в 6 метров, то чаще они являются небольшими дачными домиками либо домами для постоянного проживания на 2–3 человек.

Подобные строения оптимальны для небольших (на 3–6 соток) участков. Увеличить полезную площадь строения, не прибегая к увеличению размеров дома можно, сделав второй этаж. Однако варианты двухэтажного «каркасника» не столь популярны как аналоги в один этаж с мансардой. Это обусловлено тем, что во втором случае не требуется укрепления фундамента.

Как правило, внутренний план одноэтажного каркасного дома подразумевает наличие в ней гостиной, санузла, одной или двух спален, небольшой кухни.

В целях увеличения внутреннего пространства нередко гостиную совмещают с кухней, а чердак делают эксплуатируемым, располагая там спальни. Еще один вариант планировки – совместить спальню с гостиной, а на мансардном этаже расположить зону отдыха и приема гостей.

При выборе двухэтажной постройки на первом этаже обычно располагают гостиную, кухню и санузел, второй этаж отдается под спальни.

Поскольку дом 6х6 м нельзя назвать просторным, следует особенно тщательно подойти к процессу планирования, включая в дом только самые необходимые помещения. Как правило, для большего удобства санузлы располагают рядом со спальней, а кухню – с гостиной. Подсобные помещения лучше вынести за пределы дома.

Крыша

Прежде чем приступить к работе, определите градус уклона, количество скатов, тип кровельной облицовки, конструкцию стропильной системы.

Зависимость уклона кровли от применяемого материала

Сечение стропил определяется согласно толщине размещаемого между ними утеплительного материала. Лучше всего брать доску, калибром 150х50мм и длиной 6 м. Две доски нужно сбить в форме буквы Л, а далее их поднимают наверх и определяют угол, следя за тем, чтобы свесы выходили за уровень стены на 30-50 см. Теперь доски можно собрать при помощи ригеля, и мы получим подобие стропил.

Конструкция стропильной системы двускатной крыши

В качестве мауэрлата здесь выступает верхняя обвязка. По изготовленному образцу создают стропила на всю кровлю, не забывая про шаг в 600 мм. Стропила на коньке устанавливают на фронтон и уже по ним продолжают установку остальных элементов. От типа кровельного материала зависит, какой будет обрешетка.

Особенности каркасного домостроения

Главным преимуществом каркасного строительства можно назвать скорость возведения и его дешевизну. Поскольку дом имеет небольшой вес, то не требуется обустройство сложного и дорого фундамента. Постройка каркасного дома может вестись самостоятельно, без привлечения профессиональных строителей. Благодаря этому часто такие постройки возводятся на дачных участках, кроме того по каркасной технологии нередко строят гаражи, бани, хозяйственные строения.

Каркасный дом размером 8 на 8 может быть как одноэтажный, так и 2 уровня. В таком случае актуально возведение здания с мансардой. Такая планировка позволяет не сильно увеличивая бюджет строительства получить большую жилую площадь. Единственный минус – это неудобства, вызванные скошенной кровлей.

Основные аргументы за постройку каркасного дома:

• Скорость ведения строительства, даже с условием полностью самостоятельного выполнения всех работ;
• Высокие показатели теплоемкости каркасных домов благодаря применению современных стройматериалов;
• Не требуется ждать усадки в отличии от домов из дерева или камня, после постройки стен и крыши можно переходить сразу к отделочным работам;
• Стоит отметить, что каркасные дома 8 на 8 – бюджетный вариант строительства, не влекущий существенных расходов.

В плюсах каркасного строительства мы разобрались. Теперь рассмотрим как можно построить такой каркасный дом своими руками: пошаговая инструкция для возведения домика 8х8 представлена ниже.

Возводим каркас

Строительство каркаса начинается с обвязки. Сделать ее можно из бруса или доски. Обвязка – это первый деревянный слой, который укладывается на фундамент. Фундамент необходимо гидроизолировать, так как при соприкосновении цемента и дерева происходит разрушение обоих материалов. Причиной этого считается различная передача тепла. Получается конденсат, от которого гниет древесина и разрушается цемент.

Каркас каркасного дома

На изолированный фундамент (самый дешевый способ – рубероидом) брус обвязки сперва примеряется. Поверх фундамента укладывается брус и в районе анкерных болтов крепко прижимается. Можно использовать молоток, только не переусердствуйте. Таким образом, на брусе появится отпечаток от болта. Здесь надо просверлить отверстие, и брус можно насаживать на болты.

Уделите особое внимание угловой сцепке обвязочного бруса. Используйте металлические уголки, саморезы или гвозди

Это соединение должны быть надежным, поэтому примените распил – чтобы один брус входил в другой как пазл от лего. Соединение пазами считается самым надежным.

Варианты крепления для каркасного дома

Сам каркас начинаем устанавливать от углов. Угловые стойки – это важнейший элемент конструкции. Стойки на первых порах с двух сторон укрепляем укосинами. Позже их будут поддерживать и верхняя обвязка, и перемычки, но пока под своим весом они могут наклоняться. Даже фиксация уголками не всегда удержит стойку. Установка угловых стоек достаточно тяжелый процесс, поэтому необходимо минимум два человека.

Когда угловые стойки выставлены, выставляем остальные промежуточные. Их ставим практически также, периодически проверяя геометрию – углы должны быть ровно 90 градусов. Между стойками прибиваем горизонтальные перемычки из бруса, они не дадут стойкам отклониться в сторону.

Схема каркаса

Когда каркас всех стен собран, поверху укладываем брус верхней обвязки. Он завершает работу над каркасом стен, соединяя всю конструкцию в одну.

Таким же похожим образом делается каркас крыши, в который входит стропильная система.
