Мансардная крыша своими руками: чертежи и этапы строительства

Основные правила возведения стропильной системы

Приступая к возведению стропильной конструкции, необходимо помнить:

1. Сечение стропильных балок, а также других каркасных элементов, не может быть меньше 10х10 см.
2. Обязательным является применение гидроизоляторов, в качестве которых могут быть использованы толь или рубероид.

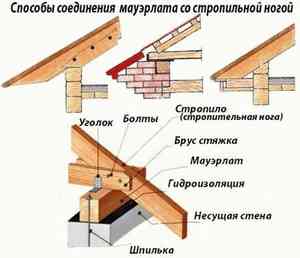

3. Соединение основных несущих узлов стропильной конструкции производится за счет высокопрочных скоб, и дублируются обвязкой, выполненной из толстой проволоки.
4. Влажность древесного материала, используемого для монтажа мансарды не должно превышать 10-15 %.
5. Вся древесина должна быть обработана специальными антисептиками, а также антипожарными пропитками.
6. Наилучшим материалом для изготовления каркаса являются хвойные породы дерева, т.к. они более устойчивы к негативному воздействию факторов окружающей среды.

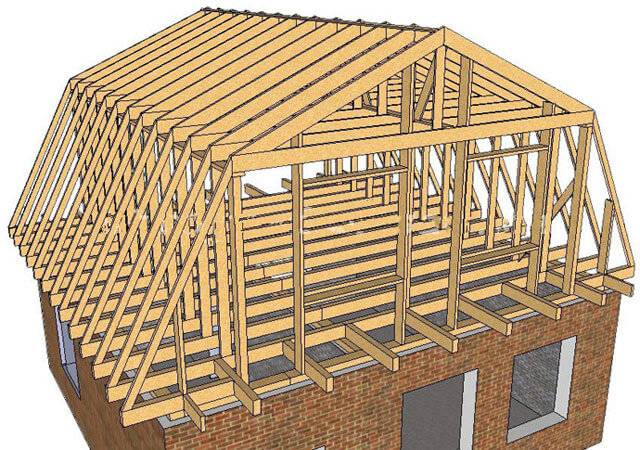

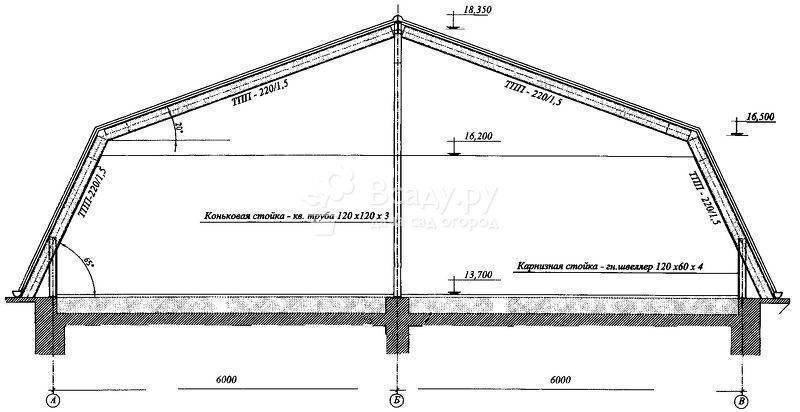

Чертеж стропильной системы ломаной мансардной крыши представлен ниже. Основываясь на представленные данные, возможно произвести ее расчеты и монтаж самостоятельно.

Однако, прежде необходимо ознакомиться с терминологией, представленной на строительных чертежах.

Параметры материалов для возведения мансардной крыши

После составления плана—проекта можно приступать к расчету необходимых материалов для начала работы. При их выборе учитываются технические характеристики, экологичность, удобство в работе, пожарная безопасность.

Для возведения мансарды потребуются:

• Доски для стропильных ног. Их сечение выбирается в индивидуальном порядке.
• Брус с сечением 10 на 15 или 15 на 20 см, который понадобится для балок перекрытия.
• Брус с сечением 10 на 15 см или 15 на 15 см для мауэрлата.
• Брус с сечением 10 на 15 см или 15 на 15 см для стоек.
• Необрезная доска для чернового пола.
• Стальная проволока для скрепления деталей.
• Металлический лист Толькиной (1 мм) для вырезания накладок.
• Материалы для обрешетки и контробрешетки.
• Утеплитель, гидро— пароизоляционные материалы.
• Кровельные материалы и крепления к ним.

Какого сечения требуются стропила

Стропила являются важными элементами кровли. Именно на них распределяется нагрузка, поэтому к выбору сечения пиломатериалов необходимо подходить очень внимательно.

Размер материалов зависит от многих факторов: шага стропильной системы, длины ног между точками опоры, ветровых и снеговых нагрузок.

Разновидности стропильных систем

Устройство ломаной крыши очень простое — скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.

На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.

1. Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.
2. Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома. В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
3. Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил. Затяжки при этом являются опорами для стоек верхних треугольников.

Определение конструктивных размеров

Длину стропильных брусьев можно определить без вычислений. Для этого:

• В центре фронтальной стены вертикально устанавливают временную опору с привязанным шпагатом на предполагаемой высоте конька крыши;
• Шпагат отводят к углу дома, таким образом, определяя величину ската крыши. Добавляют к этой величине 60 см на карнизный свес и получают размер стропильной балки.

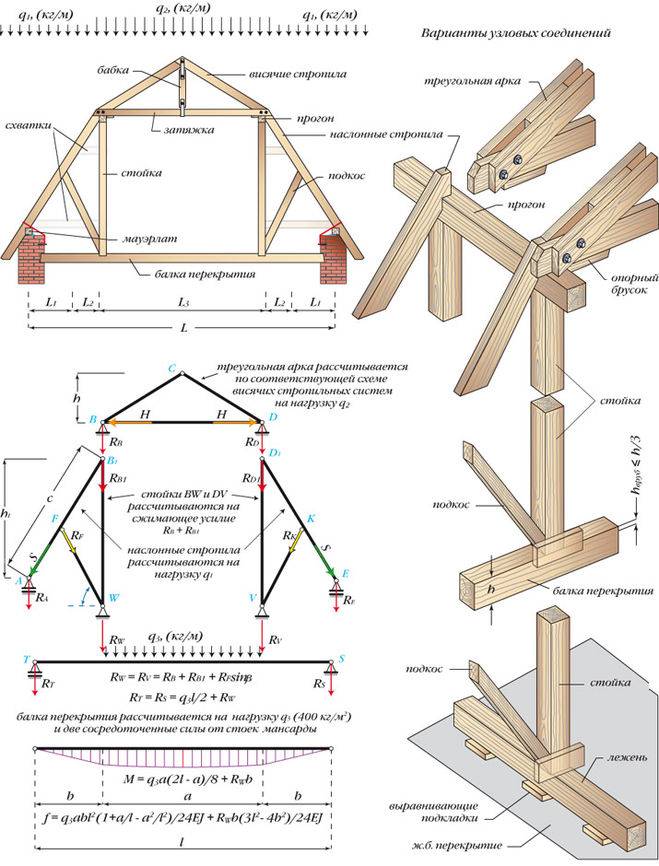

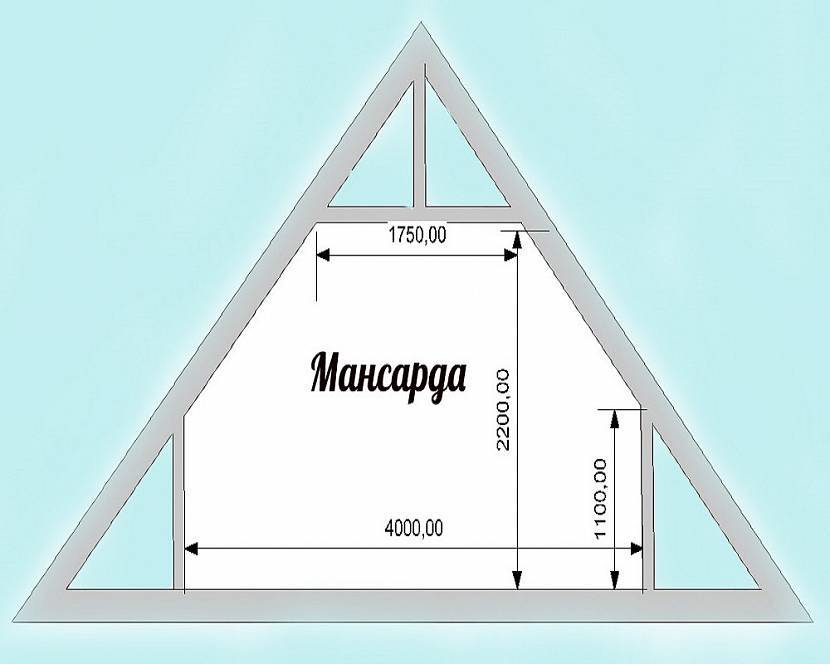

Расчетные размеры висячей стропильной конструкции двухскатной крыши для дома с шириной 6 м указаны на чертеже.

Определяем количество стропильных арок. Для этого:

Делим

длину

строения на

расстояние

между опорами. Для небольшого загородного дома

оптимальный шаг

установки стропил –

1 м

• . Если длина дома — 8 м, то количество арочных конструкций составит:

8/1 + 1 = 9, а расстояние между ними: 8/9 = 0,9 м.

Какими бывают крыши мансарды

Жилую мансарду можно устроить под кровлей разной конструкции, если под ней достаточно места, а угол наклона скатов позволяет сделать потолок нормальной высоты.

Рассмотрим, какой может быть крыша мансардного типа: варианты, как сделать комнату под ней максимально просторной и светлой.

Односкатная кровля вполне может быть мансардной, если одна из несущих стен поднята на достаточную высоту. Потолок в этом случае делают скошенным, а окна прорезают в основной стене или на фронтонах. Чаще всего этот вариант встречается в проектах гаражей, бань и небольших садовых домиков.

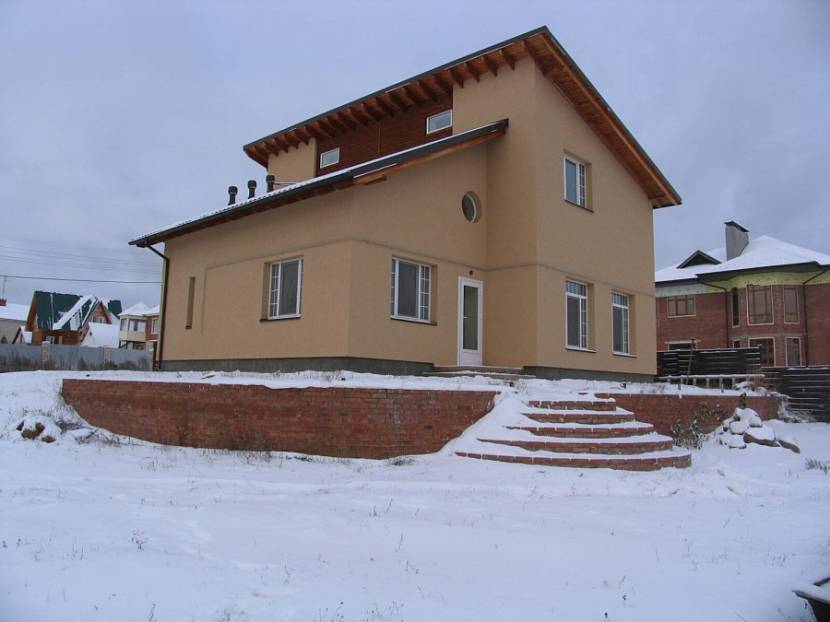

Загородный двухэтажный дом с односкатной мансардойИсточник mirstrojka.ru

Двухскатная кровля обычно устраивается, если под ней достаточно места для оборудования полноценной комнаты, поэтому перед тем как сделать мансарду с двухскатной крышей, нужно произвести тщательные замеры и выбрать оптимальный наклон скатов. Если же планируется переоборудование чердака уже построенного дома, не обойтись без расчета нагрузки, которую создадут материалы внутренних конструкций на фундамент и перекрытия. Форма помещения под такой крышей может быть прямоугольной или пятиугольной в поперечном сечении. В новых проектах с такой крышей несущие стены поднимают выше перекрытий на 90-150 см, чтобы кровельная конструкция не съедала полезную площадь. Но такой этаж называют полуторным, хотя его форма ничем не отличается от мансарды.

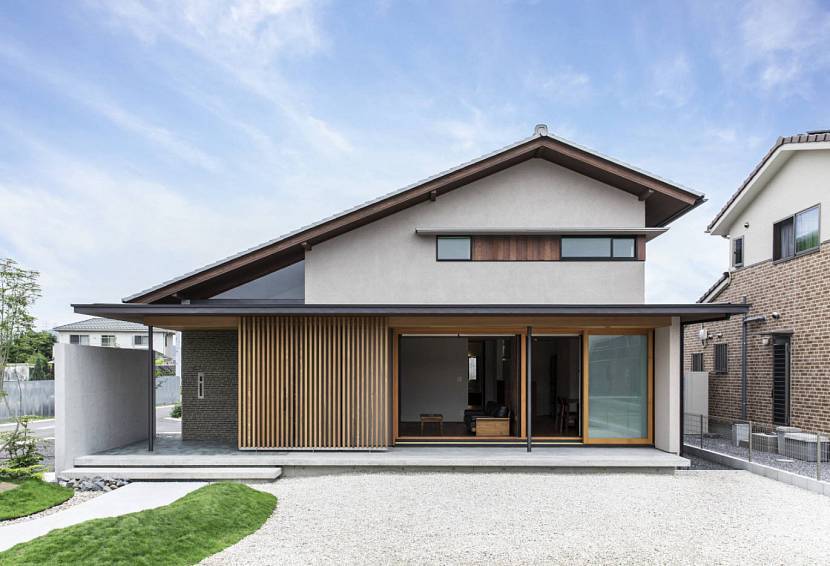

Такая форма позволяет увеличить полезную площадьИсточник stroisam2.ru

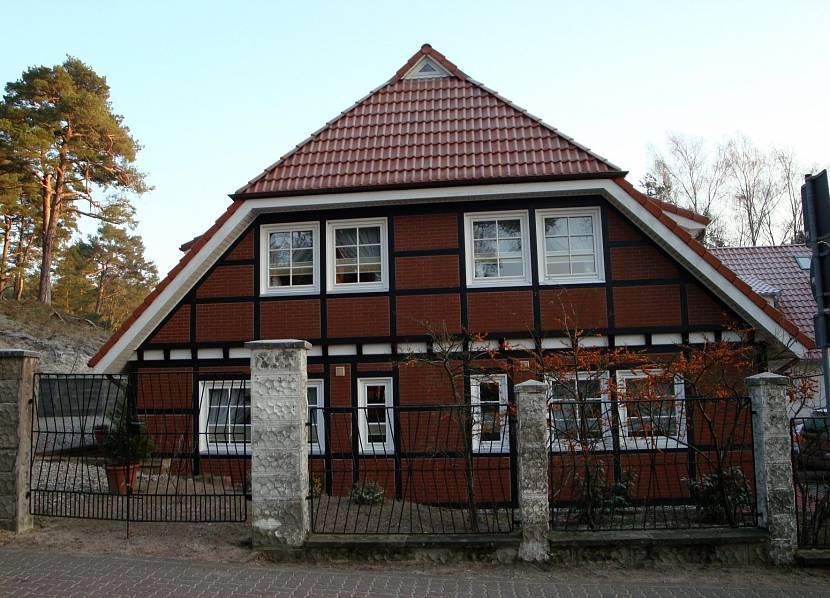

• Ломаная кровля – самый популярный и часто встречающийся вариант. Именно её чаще всего проектируют для мансардных домов, так как эта конструкция позволяет сделать надстройку наиболее просторной без больших финансовых затрат и физических усилий. Окна устраивают в скатах и на фронтонах. Последние иногда заглубляют для устройства лоджий на освободившемся пространстве.
• Четырехскатная вальмовая крыша – не самое лучшее решение для небольших домов, так как свободного пространства нормальной высоты под ней остается немного, а окна приходится делать только в скатах. А вот полувальма с небольшими торцевыми скатами и фронтоном в форме трапеции в этом отношении выигрывает.

Конструкция полувальмовой кровли удобнее для устройства мансардыИсточник legkovmeste.ru

Это основные типы кровель, но встречаются и более сложные и необычные конструкции, представляющие собой их сочетания на одном или разных уровнях. Если вам хочется воплотить в жизнь одну из них, не стоит думать, как сделать мансардную крышу дома своими руками. Это задача не для дилетантов, а для специалистов с большим опытом и высоким уровнем мастерства. Для самостоятельного сооружения больше подойдут простые скатные или ломаные кровли с оконными проемами на фронтонах или несущих стенах.

Дом со смещенной крышейИсточник krov-torg.ru

Интересные варианты дизайна мансардной комнаты

На фото ниже приведено несколько конкретных примеров того, как можно сделать уютную жилую мансардную комнату различного предназначения.

Гостиная или домашний кинотеатр в мансардном помещении

Комната для приема гостей и отдыха должна быть просторной и представительной. Однако гостиная, расположенная в мансарде, легко разбивает сложившиеся стереотипы. Тщательно продуманное расположение элементов обстановки, несмотря на небольшую площадь, может помочь получить в итоге стильную и красивую комнату. Отличного результата можно добиться, учитывая следующие рекомендации:

• Минимальное количество деталей.
• Эргономичные предметы обстановки, мебель.
• Тщательно продуманные варианты освещения.

Одним из наиболее необычных и вместе с тем практичных вариантов оформления мансардного помещения является организация комнаты для отдыха, оснащенной домашним кинотеатром. Стоит отметить, что используемые в качестве изоляции и утепления жилой мансарды материалы, могут служить также и для получения отличного акустического эффекта. Поэтому наслаждаться просмотром любимых кинофильмов в таком маленьком кинотеатре можно будет точно так же, как и в настоящем.

Библиотека либо рабочий кабинет

Плодотворно поработать и насладиться прочтением книги поможет уединенное и тихое место, каким может стать мансарда, оформленная под рабочий кабинет или библиотеку. Оборудовав стены продуманными встроенными полками и стеллажами, предназначенными для хранения книг, возможно совмещение обеих функций. Комфортное и удобное помещение можно сделать, применив навыки правильного использования свободного пространства и принципы эргономики.

Кухня в мансарде

Безусловно, размещение кухни в мансардном помещении выглядит прекрасной идеей, так как для воплощения в жизнь такого плана не потребуется много свободного пространства. Однако такой вариант будет нуждаться в очень хорошей и тщательно выполненной изоляции стен и потолка. Связано такое требование с тем, что горячий пар, который будет подниматься в процессе приготовления пищи, окажет сильное влияние на циркуляцию воздуха в пространстве под кровлей.

Бильярдная комната на мансарде

В случае если предпочтение отдается не спокойному просмотру кинофильмов, а более активному отдыху с компанией друзей, в мансардном помещении лучше организовать бильярдный зал, который отлично разнообразит повседневную рутину. На первый взгляд, поместить бильярдный стол в такое небольшое пространство нереально. Однако, воспользовавшись специальными модификациями домашнего типа столов, обладающих весьма скромными габаритными параметрами, проблему можно решить. Бильярдный стол рекомендуется установить в центре комнаты, сделав над ним максимально хорошее освещение.

Итак, обладая хорошим вкусом, чувством меры и способностью с легкостью справляться с поставленными задачами, можно смело браться за оформление мансарды своими руками. И уже через некоторое время возникнет возможность в полной мере насладиться полученным результатом.

Несколько вариантов обустройства мансарды

Строительство мансарды — варианты

За короткие сроки может быть возведена каркасная мансарда своими руками.

Ее можно соорудить одновременно с постройкой дома из дерева или из бруса.

Деревянная каркасная мансарда своими руками, фото

Это идеальный вариант для быстрого и недорого расширения жилого пространства за счет достройки чердачного этажа.

Красиво и колоритно смотрится мансарда из бревна

Также дополнительный этаж можно надстроить на готовое основание дома из кирпича.

Деревянная конструкция на основании дома из кирпича и из газобетона

В больших домах с мощным основанием, каркас сооружения может изготавливаться из металла.

Металлический каркас чердачного этажа

Пример того, как из старого чердака обустраивается уютная мансарда своими руками — видео:

https://youtube.com/watch?v=L7NfhYDnMEc%3F

Укладка кровельного пирога

На стропильную конструкцию при помощи степлера крепится мембрана пароизоляции. Расстилание полотен начинается от карниза, необходимо их укладывать с нахлестом в 15 см и закреплять скотчем. Сверху настилается утеплитель, материал плотно укладывается, не допускается оставление зазоров. Для фиксации утеплителя набивается обрешетка. Она выполняется из планок, ширина которых от 10 до 15 см, а толщина ‒ 5 см. Эта часть работы заканчивается при внутренней отделке помещения.

С наружной стороны на стропила крепится гидроизоляция, защищающая кровлю от попадания воды. Материал фиксируется обрешеткой, на которую будет крепиться кровельное покрытие. Шаг между планками зависит от вида материала. Мягкая кровля нуждается в сплошной обрешетке, поэтому вся площадь мансардной крыши зашивается листами фанеры, обеспечивающей ровную и прочную основу.

Кровля крыши

Работа над самостоятельным возведением крыши – сложный и кропотливый процесс. Использование опыта мастеров, которые делятся секретами строительства в предоставленном видео, поможет понять последовательность и нюансы установки кровли.

Материалы

Лучший материал для стропильной системы — кедр, легкий, прочный и стойкий к гнили. Однако на практике куда чаще используются более дешевые: ель, пихта и сосна. У всех нагруженных элементов стропильной системы (стропильных ног, ригелей и стоек) должны отсутствовать пороки древесины, влияющие на прочность:

• Крупные выпадающие сучки;
• Косослой (отклонение направления волокон от продольной оси бруса);
• Косые трещины;
• Гниль.

Типичное сечение лежней и стоек — 100х50 мм. Сечение стропил определяется их длиной и шагом между стропильными ногами: чем он больше, тем большая нагрузка ложится на отдельный брус. Подобрать оптимальное сечение стропила можно по таблице строчкой ниже.

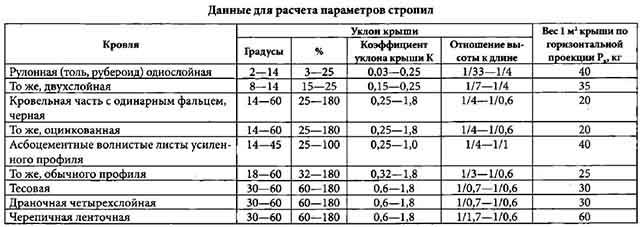

Таблица подбора сечения стропила в зависимости от длины и шага.

Особенности двухскатной крыши с мансардой

Для определения конструкции двухскатной крыши следует учитывать:

• Планировку дома;
• Габаритные размеры;
• Толщину стен;
• Наличие несущей продольной стены.

Кроме строительных факторов, на выбор конфигурации крыши влияют климатические особенности месторасположения постройки.

Для дома с шириной до 6 м, расположенного в зоне с умеренным климатом, выбирают двускатную крышу с висячей стропильной конструкцией и углом наклона ската не менее 400 градусов.

Меньший угол наклона не позволит устроить мансардное помещение с достаточной высотой потолков. К тому же чем круче крыша, тем меньше снега и воды на ней задержится. С крыши, смонтированной под углом в 450 градусов, снежинки соскальзывают под собственным весом.

Достоинства мансардной крыши

Соорудить мансарду можно и под треугольной крышей – это намного проще, чем создавать ломаную конструкцию. Однако для сооружения потолка в таком случае необходимо будет сделать очень высокие и крутые скаты. Естественно, что такой подход не только неэффективен, но и весьма затратен. В тоже время ломаная мансардная крыша позволит грамотно организовать подкровельное пространство с меньшими затратами.

При наличии верхней части кровли с достаточно пологим уклоном, можно организовать более высокие потолки

Обратите внимание, что согласно строительным нормам, помещения, где расстояние от конька до пола составляет менее 2,5-2,7 м, не являются жилыми. То есть это не мансарда, а чердак.

В связи с этим, можно назвать следующие достоинства ломаной мансардной кровли:

• грамотное применение пространства под кровлей;
• способность сохранять тепло;
• возможность сделать максимально высокие потолки;
• свободное схождение снежных осадков с крыши;
• надежная защита от ветра и любых осадков.

Расчет стропильной системы

Стропила мансарды, построенной своими руками, должны в течение всего срока эксплуатации выдерживать такие нагрузки:

• собственный вес;
• массу кровельного покрытия и утеплителя;
• максимальные для данной местности порывы ветра;
• давление снегового покрова.

Результатом расчетов должны стать 2 параметра – сечение стропил с балками (иначе – затяжками) и шаг их установки. Ошибочно думать, что размеры деревянных брусьев крыши растут вместе с нагрузками на нее. Максимальная жесткость конструкции достигается за счет применения стропильных ферм из бревен диаметром 120—200 мм либо пиломатериалов толщиной от 40 до 200 мм, устанавливаемых с шагом 50—120 см. Если вы не являетесь инженером – строителем, точнее определить эти значения не сможете, поскольку методика довольно сложная.

Онлайн-калькуляторы, размещенные в интернете, вопрос не решают, потому что их расчеты все равно нужно проверять. Выход такой: воспользуйтесь готовыми данными, которые давно посчитаны. Для этого вам потребуется таблица №1, где приведены сечения стропильных ног при различной длине и нагрузке:

Методику вычислений поясним на примере. Предположим, что снеговая нагрузка на плоскую поверхность (проекцию скатной крыши) в вашей местности составляет 100 кг/м², уклон равен 60°, длина пролета – 4,5 м (до подкоса), шаг стропил – 120 см. Кровельное покрытие – шифер. Считаем:

1. Реальный вес снегового покрова: 100 х 0,32 = 32 кг/м². Коэффициент уклона 0,32 взят из таблицы №2, представленной ниже.
2. Удельный вес шиферного покрытия с обычным профилем равен 25 кг/м².
3. Общий удельный вес – 32 + 25 = 60 кг/м².
4. Вычисляем удельный вес на 1 погонный метр стропил, умножив 60 кг/м² на шаг установки 1,2 м. Получаем 72 кг.
5. Возвращаемся к таблице №1 и подбираем сечение бруса по длине пролета. Принимаем нагрузку 100 кг на 1 м. п. стропила (с запасом). Подходит бревно диаметром 140 мм, доска 40 х 200 мм и остальные материалы, чьи размеры находятся в той же горизонтальной строке.

Правильно определить интервал установки стропильных ферм вам поможет последняя таблица №3:

Предложенная методика подойдет для небольших домиков прямоугольной формы размерами 6 х 6 м. Чтобы построить мансардную крышу на большом коттедже, за расчетами настоятельно рекомендуется обратиться к специалистам – проектировщикам.

Кровельный пирог и другие элементы

Собираясь своими руками выполнить мансардную кровлю, необходимо предусмотреть в проекте использование тех или иных материалов для монтажа кровельного пирога. В их состав входит :

• гидроизоляция;
• пароизоляция;
• утеплитель;
• кровельный материал.

Выбор утеплителя влияет на такой параметр, как шаг стропил – в целях экономии теплоизоляционного материала рекомендуется располагать стропила таким образом, чтобы плита или мат плотно входили между ними. От выбора кровельного покрытия зависит тип обрешетки (сплошная или разреженная) и шаг разреженной обрешетки. Стоит отметить, что устройство крыши мансардного этажа предусматривает создание не только качественного утепления, но и эффективной вентиляции кровельной системы.

Материалы и инструменты

В целях обеспечения безопасности, строительство стропильной системы и кровли следует вести с использованием пожаробезопасных, экологичных материалов. Материалы из дерева обрабатываются средствами огнебиозащиты.

Для строительства стропильной системы частного дома своими руками потребуется :

• деревянный брус сечением от 50×100 мм;
• доска 150×50 мм;
• доска необрезная;
• гвозди 80, саморезы и другие крепежные элементы;
• проволока отожженная (диаметр 3-4 мм);
• уровень;
• отвес;
• рулетки;
• ножовки;
• топоры;
• молотки;
• острые ножи плотницкие.

Использование качественного инструмента упрощает и ускоряет монтаж деревянных конструкций своими руками. Инструкцию ведения работ пошагово можно найти на видео.

Нижние стропила ломаной крыши

Когда строится двускатная ломаная крыша своими руками, стропильную систему можно выполнить из наслонных и висячих элементов, или только из наслонных. Если представить мансардную ломаную крышу в виде геометрических фигур, то это будет 3 треугольника. Два из них находятся по бокам помещения, а один — над его потолком.

Боковые скаты на крышах ломаной формы делают с большим уклоном, поэтому на них не задерживается снежная масса. При строительстве домов в районах с незначительным количеством осадков в холодные месяцы, когда выполняют расчет двухскатной крыши. снежную нагрузку не учитывают (прочитайте: «Как сделать ломаную крышу — особенности конструкции «). Что касается ветровых показателей, то их непременно включают. Не следует забывать о нагрузке на стены здания и фундамент, так как боковые стропила двускатной крыши являются несущим каркасом для стен чердачного помещения.

Конструкция ломаной крыши предусматривает использование для боковых скатов наслонных стропил, опирающихся на мауэрлат и прогоны. Монтируют прогоны на стойки, которые упираются в балки перекрытия потолка основного помещения дома (прочитайте: «Расчет балки перекрытия «). Для обеспечения дополнительной устойчивости стоек используют схватки, связывающих их со стропилами, а тем в свою очередь надежность придают подкосы, которые упираются в низ стоек. Благодаря этому разгружают боковые прогоны, являющиеся для верхних стропил опорными.

Если создается двухскатная ломаная крыша, чтобы выполнить нижнее крепление стропильных ног, используют скользячки или ползун. Когда потолочные балки изготавливают из пиломатериалов, требуется для них сделать расчет на сосредоточенную нагрузку (прочитайте: «Устройство двухскатной крыши: элементы конструкции «). В том случае, если перекрытия железобетонные, вычисления не производят. При использовании железобетонных плит на гидроизоляционный материал под стойки помещают лежень, его располагают в строго горизонтальном положении при помощи деревянных подкладок или кирпичных столбиков.

Проект ломаной крыши и ее монтаж

Проект мансардной крыши предполагает включение таких разделов, как:

• перечень требуемых материалов в полном объеме и отдельно для каждого узла;
• чертеж формы кровли с указанием размеров каждой детали и углом наклона скатов;
• сведения о теплоизоляции мансарды, а также о планируемых коммуникациях, то есть водопровод, электрика и так далее;
• расчет стропильной системы, с определением сечения стропил, размера балок перекрытия и прочих важных конструктивных элементов.

Если самостоятельно произвести расчеты кажется сложной задачей, то оптимальным вариантом будет заказать проект в специальной организации. Имея план, можно переходить к закупке материалов и к монтажу конструкции. Ломаная мансардная крыша своими руками предполагает выполнение 7 основных этапов.

1. Монтаж мауэрлатной балки.
2. Установка стоек на каждую балку перекрытия – это опоры для стропил.
3. Монтаж верхних стропильных ног.
4. Фиксация подкосов.
5. Установка нижнего ряда стропил.
6. Укрепление конструкции специальными подпорками и стяжками.
7. Монтаж обрешетки с шагом, соответствующим запланированному кровельному покрытию.

Когда стропильная система завершена, а также произведен монтаж финишного декоративного материала, можно переходить к процедурам утепления мансардной крыши. Качественная теплоизоляция предполагает наличие следующих слоев:

• гидроизоляция;
• утеплитель;
• пароизоляция.

Паро- и гидроизоляцию лучше всего выполнять из мембранного материала. Такое изделие следует монтировать сплошным слоем, чтобы не допустить проникновения влаги внутрь дома и пара из помещения к утеплителю. При этом пароизоляция монтируется изнутри мансарды, а гидроизоляция устанавливается под кровельным покрытием

Так как стыков при монтаже не избежать, то важно делать достаточный нахлест пленки, а также использовать скотч для ее полной герметизации. В качестве утеплителя можно использовать плитный материал, который максимально просто монтировать. Важно выбирать изделие, которое отличается экологической безопасностью, а также устойчиво переносит любые негативные внешние воздействия в течение долгого срока

Также не следует забывать про вентиляционный зазор между кровельным покрытием и слоем гидроизоляции. Выполнив всю работу качественно, можно переходить к созданию комфортной обстановки внутри мансарды

Важно выбирать изделие, которое отличается экологической безопасностью, а также устойчиво переносит любые негативные внешние воздействия в течение долгого срока. Также не следует забывать про вентиляционный зазор между кровельным покрытием и слоем гидроизоляции

Выполнив всю работу качественно, можно переходить к созданию комфортной обстановки внутри мансарды.

Видео по теме:

Изготовление каркаса

Упрощенный способ, представленный ниже, предполагает устройство мансардной ломаной крыши в 2 этапа: сборка стропильных ферм на земле и последующий монтаж на готовые стены брусового или бревенчатого дома. Конструктивным материалом выступают доски сечением 15 х 5 и 10 х 5 см стандартной длиной 6 м.

Начало сборки — формирование верхнего пояса стропильной системы

Пошагово технология выглядит так:

1. Заготовьте балки нижнего пояса фермы с учетом кровельных свесов 25—27 см с каждой стороны. Если длины бруса не хватает, его нужно нарастить с помощью накладки того же сечения, прибитой гвоздями.
2. Уложите балку на землю и прикрепите к ней уголками вертикальные стойки, образующие стены мансардного помещения. Установите потолочную балку и подпорку для конька (бабку), после чего приставьте к ней и углам каркаса две доски висячих стропил для разметки, как это сделано на фото.
3. Отрежьте элементы по месту и закрепите их. Из оставшихся частей досок таким же образом сделайте наслонные (нижние) стропильные ноги и прибейте их к каркасу. Ферма готова.
4. Изготовьте остальные фермы по той же методике.

Совет. Как правило, на лицевых фронтонах предусматриваются окна либо двери на балкон. Стойки и пояса для их монтажа тоже удобно делать на земле, как и обшивать проемы вагонкой.

Готовые каркасы поднимаются на стены и поочередно закрепляются на своих местах, начиная от первого фронтона. Чтобы он не упал, установите распорки и прибейте их к стенам бревенчатого дома. Вторая и последующие фермы ставятся в проектное положение и соединяются друг с другом досками.

После расстановки стропила необходимо закрепить к стенам следующими способами:

• скобами ко второму сверху венцу бревен или брусьев;
• на стальных уголках и оцинкованных саморезах, как изображено на фото.

Примечание. Установка на кирпичные и другие капитальные стены выполняется посредством мауэрлата – деревянного бруса, уложенного на несущие конструкции по всему периметру здания. В свою очередь, мауэрлат монтируется на шпильках или анкерных болтах, а между ним и каменной стенкой устраивается гидроизоляционный слой из рубероида. Монтажный узел выглядит так:

Сверху на обрешетку настилается кровельное покрытие – шифер, металлочерепица и так далее. Технология укладки и крепежа зависит от выбранного материала.

Порядок расчета кровельного пирога

В качестве примера проведения расчета кровельного пирога взят монтаж ломаной крыши с использованием металлочерепицы.

Необходимы следующие материалы:

• гидроизоляционный;
• теплоизоляционный;
• пароизоляционный;
• кровельные;
• крепежные детали;
• доборные элементы;
• водосточные изделия.

Для пароизоляции планируется использовать Изоспан В, стандартно его рулон имеет ширину 160 сантиметров. Согласно инструкции производителя, размер нахлеста должен составлять минимум 10 сантиметров, отсюда рабочая ширина равна 150 сантиметрам. С учетом стандартных размеров рулона получается 70 «квадратов» материала. После этого площадь кровельной поверхности делят на площадь рулона и определяют их необходимое количество.

Материал для выполнения гидроизоляции, когда строится двухскатная или односкатная ломаная крыша, рассчитывается аналогично.

Утепляться одно- или двухскатная ломаная крыша может одним из двух способов: материал укладывают либо на всю ее поверхность или только на стены и потолок мансардного помещения. Второй способ по стоимости дешевле, но поскольку утеплитель помещают между стропил, разрыв слоя материала способствует образованию мостиков холода. При выборе плиточного «Эковер Лайт 35», имеющего толщину 5 сантиметров, ширину 60 сантиметров и длину 1 метр, нужно разделить площадь поверхности кровли на площадь одного листа и полученный результат умножить на 3, поскольку толщина слоя утеплителя должна составлять не меньше 15 сантиметров.

Для проведения расчета необходимого количества металлочерепицы, когда создается одно-, двух- или четырехскатная ломаная крыша, требуется знать параметры листа кровельного материала. Если планируется двухскатная кровля, нужна длина нижнего и верхнего скатов, длина боковых прогонов и конька. Затем на вылет за стропильную ногу добавляют по 7 сантиметров к длине каждого из скатов (прочитайте статью: «Строительство крыши частного дома — подготовка «).

Стропильная система ломаной крыши, смотрите на видео:

Длину бокового прогона, а также конька делят на рабочую ширину листов металлочерепицы (ее определяют путем вычитания размера боковых нахлестов). В результате получают количество картин, которые предстоит уложить по ширине каждого из скатов.

Чтобы произвести расчет листов согласно длине, учитывают, что длина картины (максимальная) составляет 6,1 метра, стандартно длина листа равна 2,95 и 2,25 метра, нахлест по торцу – 15 сантиметров, на свес надо добавить 7 сантиметров. С учетом того, что высота бокового прогона обычно соответствует высоте комнаты в 2,5 метра, то желательно использовать листы, имеющие длину 2,95 метра.

Главная » Мансарда » Строительство мансардной крыши своими руками

Естественное освещение мансарды

Наличие естественного освещения – обязательное условие, которое необходимо выполнять, чтобы мансардное помещение считалось жилым по строительным нормам. Есть два пути его организации.

• Установка вертикальных окон. Это самый простой и доступный выход из положения. Окна вертикального типа устанавливают на фронтоны, поэтому для шатровой и односкатной крыши такой способ не подходит. Оптимальная схема размещения окон – на высоте 1,2 м от пола, это позволяет максимально использовать естественный свет в течении светлого времени суток.

• Установка панорамных окон. Панорамные окна тоже относятся к вертикальному типу, их отличает большая площадь светопрозрачной конструкции. Их монтаж используют, чтобы открыть обзор на живописные окрестности. Так как панорамное окно заменяет собой значительную часть фронтона, его рама должна быть специально усилена, чтобы выдержать вес кровли. Стоимость панорамных окон панорамных окон в разы превосходит цену обычных вертикальных.

• Установка мансардных окон. Мансардные окна монтируют не фронтоны, а прямо в скаты кровли. Из-за своего расположения они подвергаются воздействию такой же нагрузки, как поверхность крыши. Мансардные окна оснащают ударопрочным, герметичным стеклопакетом с отталкивающим грязь напылением и усиленной рамой. Благодаря этим характеристикам, они выдерживают огромную массу снега, не протекают во время дождя, не разбиваются от ударов града и веток. Производят мансардные окна с разным механизмом открывания – распашным, поворотным, комбинированным, существуют даже модели, которые трансформируются в небольшой балкон.

Выбирая окна для мансарды, учитывайте, что оно должно гармонировать с материалом кровли, общая площадь окон не может превышать треть поверхности скатов, а размер светопрозрачной конструкции напрямую зависит от угла наклона.
