Как сделать калитку из профильной трубы своими руками? Нюансы создания и Пошаговая инструкция

Из какой трубы делают ворота

Проще всего изготовить ворота из профильной трубы распашного типа. Для работы вам понадобится иметь под рукой материалы:

• профтрубы с сечением 6 на 6 сантиметров для опор;
• профильные трубы 4×2 см для рамки створок;
• несколько листов профнастила;
• уголок 4 на 4 см для перемычек;
• шариковые петли с сечением 2 см;
• листовую сталь с толщиной 2 мм для изготовления заглушек;
• саморезы;
• 2-сантиметровые трубы для запоров, петли;
• арматура или круглые трубки для изготовления фиксаторов.

Эти материалы помогут вам сделать стандартные распашные ворота. Основные инструменты для изготовления ворот: сварочный аппарат и электроды, болгарка для нарезки труб, шуруповерт для крепления листов профнастила.

Профилированный прокат делится на подвиды:

• изготовленные путем холодного или горячего проката;
• сварные или бесшовные.

Для изготовления рамных конструкций стоит использовать трубы с квадратным сечением, которые были сделаны без швов, они рассчитаны на большую нагрузку. Толщина их стенок должна быть не менее 2-х миллиметров. Не стоит экономить на металлическом прокате, так как от его качества зависит долговечность ворот. Не стоит использовать остатки металла от других строительных работ, так как это может привести к перекосу конструкции и ее быстрому разрушению. Допустимо лишь не заменять опоры забора, а усилить их.

Облегчить монтаж можно, если вы приобретете профнастил, по размеру совпадающий с длиной и высотой распашной створки. Вам не придется обрезать его или составлять при монтаже. Такой подход позволит сохранить антикоррозийную защиту кромок. Приобретайте крашеные листы марок НС-21 и С-20. Оцинкованные варианты менее привлекательны на вид, они стоят дешевле, но служат намного меньше.

Мастера рекомендуют приобретать электроды марки АНО-21 с толщиной стержня 2-3 миллиметра

При работе важно обращать внимание на нагрев металла. Его перекаливание недопустимо

Какой замок поставить на калитку из профнастила

Замочные устройства делятся на следующие виды:

1. Реечный. Это засов, двигающийся в петлях, для чего они должны привариваться к профнастилу. Монтаж таких систем производится на внутреннюю часть ворот или калитки.
2. Навесной. Эти замки также называются амбарными. Их предпочитают устанавливать на дачной территории, где не находится дорогое имущество, поскольку взломать такие механизмы довольно просто.
3. Накладной. Такие изделия надежны, и без специального инструмента открыть не получится.
4. Врезной. Этот вид замков нужно врезать в дверное полотно, так исключается вероятность физического взлома. Перед тем как выбирать этот замок, нужно учитывать, что установка подобных механизмов возможна не для каждого вида калитки.

Врезной механизм

Все описанные выше конструкции можно поставить на даче. Однако нужно не забывать, что требуется правильно выполнить расположение устройства, поскольку от этого тоже будет зависеть надежность механизма запирания. Чтобы определить, какой купить замок для конкретного участка, необходимо учитывать особенности забора.

В этом случае вору сложно подобраться к защелке, чтобы спилить либо сдвинуть ее. Как правило, для калиток из профлиста используют врезные конструкции. Они помогают надежно защитить дачу от злоумышленников.

Зимой

Электромеханические варианты

Эти запоры могут открываться с помощью ключа или за счет электрического импульса. Если к вам пришли гости, калитку можно будет открыть не выходя из дома, нажав кнопку домофона.

Накладной вариант перед установкой

Кодовые электромеханические изделия

Этот замок называется кодовый. Такие механизмы надежней в отличие от электромагнитных устройств, поэтому их покупает множество владельцев дач. Данные виды изделий состоят из запора и панели приборов. Чтобы отпереть калитку, требуется набрать код.

Если возникнет необходимость, можно изменить заданный код. Минус этих устройств состоит в том, что для работы требуется постоянная электроэнергия. Поэтому часто производится установка замка на калитку из профнастила, работающего от аккумуляторной батареи. Взломать этот механизм почти нереально, для этого требуется дорогое оборудование.

Надежный вариант на сварной конструкции

Электромагнитные

Устройства не применяются на калитках из профлиста, их ставят на дверных полотнах в подъездах многоэтажных домов. Они настраиваются на магнитные таблетки, и отпереть их возможно лишь с помощью специально сделанного для этого оборудования. Главное достоинство электромагнитных замков – их повышенная надежность.

На складе

Также к преимуществам относят следующее:

• нельзя отпереть отмычкой;
• можно крепить в местах частой эксплуатации двери;
• нет подвижных механизмов. За счет этого устройство имеет продолжительное время эксплуатации.

Изготавливаются электромагнитные замки для дверных створок массой 400–600 кг, отдельно для полотен весом больше 1500 кг. По типу работы эти механизмы делятся на два типа:

1. Сдвиговые.
2. Удерживающие.

Перед монтажом

Последний вид производит свою работу за счет «прилипания». Так, даже во время усадки дома функциональность запорного механизма не будет нарушена. Эти замки обычно ставят на полотна, часто используемые на протяжении дня.

Сдвиговые конструкции ставят на любые типы полотен, в частности и на калитки из профлиста. Прежде чем сделать выбор определенной модели, стоит присмотреться к механизмам, использующимся для работы на улице в плохих погодных условиях.

На фото изображен навесной замок.

В строительном магазине

Запорные механизмы для калиток из профнастила

Для полотен из профнастила изготавливаются специальные замки, которые имеют малые габариты и ставятся в профтрубу. Следует заметить, что монтаж устройства не потребует приваривать эту конструкцию, вследствие чего крепеж значительно облегчается.

Схема цилиндрового механизма для врезного изделия

Чтобы поставить такую систему запирания, нужно только вырезать в профтрубе стенку, затем сделать отверстия для запора. Во время врезки необходимо четко определиться с расположением защелок.

Для чего вначале требуется надежно зафиксировать конструкцию в профнастиле. Далее нужно попробовать открыть калитку, обработав щеколду и ручку средством, оставляющим след в процессе соприкосновения. Стоимость этих замков невелика, а монтаж довольно прост, поэтому их покупает множество домовладельцев.

На фото ниже представлена калитка из профлиста с ручкой на даче.

Летом

Пошаговая инструкция сборка и установка своими руками

Когда подготовлен чертеж и материалы, можно приступать к работам по монтажу ворот. Более подробно разобраться как поэтапно установить ворота своими руками можно ознакомившись с видеороликом в конце статьи.

Для начала определитесь, как вы будете сооружать конструкцию: используя сварку или соединяя профиль резьбовым способом.

Сварка или резьба

Если вы не знаете, как правильно сварить ворота, так как не умеете обращаться со сваркой, то можно собрать конструкцию из профильных труб при помощи обычных болтов и дрели. Это более трудоемкий процесс, но его сможет произвести любой домохозяин. В любом случае лучше использовать сварку – если вы не умеете обращаться с аппаратом, можно нанять квалифицированного сварщика для этой цели.

Резка трубы

Нарезка заготовок производится соответственно чертежу, при помощи болгарки и диска для резки металла. На местах срезов металлопрофиль необходимо зачистить шлифовальной машинкой. Ржавчина удаляется так же.

Установка опор

Заранее определяется местоположение будущих ворот, в местах установки опор выкапываются ямы глубиной не менее одного метра и шириной 10 сантиметров. Высота опорных столбов должна соответствовать составленному чертежу и высоте ворот. Внутрь ям засыпается песок, щебень. Затем столбы устанавливаются внутрь ямок, после чего они заливаются бетоном.

Используя чертеж выше, можно понять, что опора должна быть закопана и забетонирована в землю на глубину 1 метр.

Петли

Петли для монтажа устанавливаются заранее, на местоположение, предусмотренное на чертежах. Петли легче всего приваривать обычным сварочным аппаратом, но при желании их можно монтировать посредством болтов. Варить петли на ворота лучше всего третьими электродами, чтобы не повредить детали или профиль.

Монтаж каркаса

Когда петли приварены к опорам, можно приступать к сборке ворот. Используя чертеж выше, необходимо правильно сложить конструкцию перед сварочными работами на земле. Каждая створка должна иметь форму прямоугольника, при этом в середине каждой, горизонтально земли устанавливаются планки, для целостности конструкции. Чтобы створки имели правильные углы устанавливается диагональная планка.

Все трубы, используемые в конструкции предложенную нами для установки, имеют размер 2 метра. Таким образом согласно чертежу выше, у вас получится две зеркальные створки, на каждую из которых навариваются петли на расстоянии 15 сантиметров от нижнего и верхнего угла. Они позволят прикрепить каркас к опорным столбам.

Крепление к опорам

Процесс крепления к опорам проводится вручную. Для работ понадобится несколько человек: поднимающие каркас и контролирующие процесс крепления каркаса при помощи петель к опорным столбам.

Калитка

Если вы решили устанавливать калитку так же из профильных труб, то её изготовление, монтаж и крепление производится точно так же. Согласно чертежу, предложенному нами, калитка имеет ту же высоту, но три горизонтальные планки должны иметь меньшую длину – 1.2 метра. Сборка конструкции так же производится на земле, согласно рисунку.

Подготовка к изготовлению: как рассчитать размеры будущей конструкции

Несмотря на простоту изготовления металлоконструкции ворот, на этапе проектирования важно ответственно подойти к выполнению подготовительных мероприятий, тщательно продумать все нюансы. Серьёзный подход позволит избежать ошибок и правильно выполнить расчёты размеров будущей конструкции

Для расчёта размеров изделия на проектной стадии необходимо продумать следующие моменты:

определиться с конструктивным исполнением ворот и необходимостью оснащения створок системой автоматического управления. Полотно может иметь одну или две створки и открываться на петлях или быть откатным;

Для распашных ворот, оборудованных автоматикой, необходимо предусмотреть элементы крепления привода

принять решение по отделке и обшивке каркаса ворот из профильной трубы. Можно использовать профильные листы, древесину, поликарбонат, сетку или металл, а также выполнить конструкцию решетчатой, кованой или ажурной;

Применение профильного листа для обшивки откатных ворот — бюджетное решение

выполнить необходимые замеры. Размеры въезда на территорию или в помещение для хранения транспортного средства должны обеспечивать беспрепятственный въезд автомобиля определённых размеров. При этом необходимо учесть площадь, которая будет задействована при открытии распашных створок;

Необходимо предусмотреть свободное пространство для открытия створок

разработать чертёж или эскиз с указанием всех требуемых размеров и конструктивных особенностей (калитки, рёбер жёсткости, элементов усиления, петель подвески, точек фиксации и подсоединения автоматики).

На чертеже указываются основные размеры

Тщательно разработанная документация позволяет точно выполнить расчёт потребности в материалах.

Согласно предварительно разработанному чертежу определяется суммарный метраж трубы профильного сечения и необходимое количество материала для обшивки.

Осуществляя проектирование конструкции, следует учесть следующие моменты:

для беспрепятственного въезда легкового автомобиля достаточно изготовить ворота суммарной длиной створок 3 м;

В ворота с такими размерами легко въедет легковой автомобиль

размер калитки, если она предусматривается конструкцией ворот, должен составлять 75–100 сантиметров;
высота полотна ворот и калитки должны сочетаться с высотой имеющегося забора и не отличаться более чем на 20 см, оптимальная высота — 1,5 м;
стойки из деревянного бруса или квадратной трубы 50х50 мм для крепления ворот целесообразно предварительно установить в имеющемся проёме и надёжно забетонировать в земле или прикрепить к стойкам забора;
для поворотного типа важно учесть расстояние от полотна до места крепления петель. Оно должно обеспечивать свободный поворот. Рекомендуется выдерживать оптимальный размер — 10 мм.

Можно использовать готовый чертёж и адаптировать его к конкретным условиям, проставив фактические размеры.

На типовом чертеже ворот с калиткой указаны конкретные размеры

Для определения расстояния между опорными столбами необходимо просуммировать размеры полотен ворот, зазоры для крепления петель и поворота створок. Расстояние между опорами для приведённого варианта составит 2+2+0,01+0,01=4,02 метра.

Ворота из профнастила своими руками — предпочтительная конструкция

Наиболее просты и надежны распашные ворота из профнастила. Большая часть ворот индивидуальных приусадебных и дачных участков имеют именно такую конструкцию. Особенность ее заключается в том, что ворота состоят из двух створок, открывающихся в разные стороны. Это позволяет вдвое уменьшить нагрузку на опорные столбы и максимально ограничить свободное пространство, необходимое для их открывания.

Для легких ворот из профнастила это не так существенно, как для значительно более тяжелых металлических. Но чем меньше нагрузка на опорные столбы ворот, тем меньше вероятность их перекоса и деформации в дальнейшем. Уменьшается также и нагрузка на петли, и они значительно меньше изнашиваются при эксплуатации. Да и для открывания створок ворот требуются гораздо меньшие усилия.

Второй тип — это откатные ворота из профлиста. В этом случае есть только одна секция, которая отодвигается параллельно забору при открытии. Такая конструкция имеет свои преимущества:

• легкость автоматизации;
• минимальные усилия для открытия в условиях обильных снегопадов;
• нет необходимости в свободной площади перед или за воротами для их открытия.

Однако сделать ворота из профнастила подобной конструкции самостоятельно — очень тяжело. Во-первых, необходимо правильно рассчитать массу противовеса, чтобы ворота открывались без лишних усилий и, тем более, не перекосились. Во-вторых, нужно сделать мощный фундамент для опорной части ворот. И, в третьих, сложно правильно сварить ворота из профнастила подобной длины без практики и специального оборудования. Если вам нужна еще и автоматизация — то без помощи специалиста уже не обойтись.

Наконец, третий тип — это сдвижные ворота. Они имеют черты как распашных, так и откатных конструкций. Такие ворота состоят из двух створок, которые раздвигаются в стороны вдоль забора. Они сочетают в себе преимущества двух предыдущих конструкций, однако, не лишены и недостатков.

В первую очередь, для сдвижных ворот также важен правильный расчет противовеса. Пусть небольшие ошибки в данном случае не так фатальны за счет вдвое меньшей ширины полотна, но они обязательно скажутся «на дистанции» в виде перекоса, а также быстрого износа направляющих и роликов.

Кроме того, под такие ворота необходимо два опорных фундамента, причем по конструкции и размерам они не сильно будут отличаться от фундамента для откатных ворот. Также в подобной конструкции существуют проблемы с реализацией калитки. Поэтому, опять-таки, сделать такие ворота с профнастила своими руками — слишком сложно, поэтому далее остановимся на распашной конструкции как на самой простой в реализации.

Подготовка материалов и оборудования

Когда полностью подготовлен чертеж и произведены необходимые расчеты, наступает очередь закупок материалов для выполнения работы. Для сборки стандартных створок потребуется:

1. Металлопрофиль. Чтобы понять, какую профильную трубу использовать для ворот, необходимо исходить из стандартных замеров. Для столов обычно используется профиль 100*100, для каркасного сооружения подойдет труба, сечение которой равно 50*50.
2. Обшивочный материал. Створки обычно заделываются кованными, деревянными элементами, профлистом. Реже для этих целей используется поликарбонат, сетка. При комбинировании таких элементов получаются необычные дизайнерские конструкции.
3. Крепеж. Створки должны прочно присоединяться к установленным опорам, для чего приобретаются специальные готовые петли, дополненные саморезами.
4. Грунтовки и краски для металлических приспособлений. Каркасная конструкция, выполненная из неоцинкованного сырья, обязательно покрывается защитным слоем, чтобы предотвратить коррозию.

При выполнении описываемых мероприятий необходимо иметь под рукой рабочий инвентарь. Стандартный перечень инструментов:

• дрель;
• сварочная установка вместе с электродами;
• уровень, рулетка, уголок для выполнения точных замеров;
• болгарка;
• кисточки;
• шлифовальное устройство, необходимое для работы со швами.

Рекомендации по выбору материала

Приняв решение использовать трубу профильного сечения для изготовления, следует определиться с сортаментом, видом и размерами трубного проката. При выборе учтите следующие моменты:

• конфигурацию профильного сечения. Для изготовления предпочтительно применять профилированные трубы, имеющие квадратную или прямоугольную форму. Прокат овального сечения практически не используется;

  Удобно использовать трубу квадратного сечения для изготовления ворот

• материал, из которого изготовлена труба. Для бюджетных вариантов используйте прокат из углеродистой стали. Применение оцинкованных труб, отличающихся повышенной ценой, позволяет дополнительно защитить металлоконструкцию от коррозии;

  Трубу, покрытую цинком, легко отличить по внешнему виду — она более светлая

• метод производства. Изготавливаются сварные и бесшовные трубы, произведённые способом горячего или холодного проката. Учитывая повышенные затраты на приобретение бесшовных труб, оптимальное решение — применение сварных холоднокатаных профилей, характеризующихся стабильными размерами;
• толщину стенок профильного проката. При одинаковом размере сечения трубы, толщина стенки может отличаться более, чем в 2 раза. Для обеспечения прочности и возможности сварки необходимо использовать материалы с толщиной стенки не менее 1,5–2 мм. Применение более толстых труб увеличит затраты и повысит массу конструкции, что нецелесообразно.

Проанализировав критерии выбора, можно уверенно отдать предпочтение сварным холоднокатаным трубам с толщиной стенки 2 мм квадратного (25х25 или 30х30) или прямоугольного (20х40) сечения. Выбрав профильные трубы, приступайте к выполнению расчётов.

Правила расчёта размеров конструкции

Определившись с материалом каркаса и обшивки, необходимо заняться созданием схемы, которая в первую очередь включает в себя размеры. Несмотря на свою простоту, распашные ворота требуют точных расчётов, чтобы в итоге они смогли встать идеально на своё место

При этом важно помнить о таких особенностях:

Читать также: Как обозначается микрофарад на конденсаторе

1. размер ворот в распахнутом виде должен позволять беспрепятственно проходить автомобилю крупных габаритов. Лучше оставить около полуметра с каждой стороны от стойки ворот, чтобы автомобиль мог спокойно проехать, не задев конструкцию. Соответственно, учитывается и пространство, которое будут занимать открытые створки;
2. эскиз будущих ворот должен включать указания всех габаритов и параметров, даже если они кажутся маловажными. Ширина и длина конструкции должны быть пропорциональны пространству, в которое будет установлена калитка. Обязательно должны быть указаны размеры металлических столбов, выполняющие роль опоры;
3. при создании чертежа соблюдается масштабирование с реальными параметрами и материалами. Согласно эскизу и его масштабу рассчитывается количество и метраж профтруб, а также будущая обшивка.

Как сварить ворота и калитку из профтрубы своими руками

Ворота из профильной трубы

Изготовление красивых функциональных ворот – вопрос, актуальный для каждого владельца загородного дома. Несмотря на относительную простоту конструкции, хозяин может испытывать трудности с транспортировкой купленного изделия. Поэтому гораздо удобнее соорудить входную группу на месте и своими руками. Конструкция ворот состоит из каркаса и материала створок. Если полотно может быть разнообразным, то для рамки обычно берется профильная труба.

Профтруба – материал достаточно легкий, конструкция из него не нуждается в обустройстве фундамента. Хозяин может ограничиться бетонированием труб-опор. Сборку ворот легко произвести своими руками. Прочные и надежные, они простоят не один десяток лет.

Для их изготовления понадобятся:

• Труба 50 х 50 мм для каркаса,
• Профтруба 100 х 100 мм под опоры,
• Трубы 40 х 20 мм для перемычек, повышающих жесткость и устойчивость всей конструкции,
• Профлисты для обшивки полотна,
• Саморезы для крепления,
• Грунтовка и краска по металлу,
• Замок, петли, вспомогательные материалы,
• Ролики, если делаются откатные ворота.

По форме сечения профильные трубы бывают овальные, квадратные и прямоугольные. Более удобен в работе 2-й и 3-й вариант материала. Квадратная и прямоугольная форма уменьшает металлоёмкость и делает общую стоимость ворот бюджетной.

Как сварить калитку из профильной трубы

При создании калитки из металлопрофиля важно учитывать два момента:

1. Удобный доступ к жилому зданию.
2. Отсутствие впадин и ям под будущей калиткой. Ровная поверхность обеспечит чистый сухой проход без скопления воды и грязи.

Определившись с местоположением калитки, приступают к замерам и созданию набросков. Работы начинают вести от готового проёма. Стандартными размерами калитки являются 1 м для ширины и около 2 м – для высоты. Более высокую конструкцию создать можно, но с учетом негативного влияния тяжелой конструкции на замок и петли. Во избежание порчи этих элементов калитку рекомендуется оснастить верхней вставкой-перекладиной. Нагрузка на опорный столб уменьшится, и ограда прослужит дольше.

Далее занимаются строительными работами:

1. Возведение опорных стоек. Использование профтруб позволяет получить идеально ровные стойки без перекосов. Чтобы они не проседали, глубине закладки отводят 1 – 1,5 м. Опоры заливают раствором и дожидаются застывания 10 суток.
2. Изготовление каркаса. Мастера рекомендуют брать металлическую профилированную трубу сечением 60 х 30. При создании рамки дополнительно понадобятся болгарка и сварочный аппарат. До нарезки трубы очищают, обезжиривают и покрывают антикоррозионным составом. Затем трубы разрезают по отметинам, предусмотренным чертежом (с соблюдением угла 45°). С интервалом 30 см приваривают продольные детали размером 1,75 – 1,90 м и 2 – 3 м. Поперечники берут размером не менее 90 см. Они укрепляют каркас и делают его более оригинальным.

На готовый каркас прикрепляют навесы, ручку и пластину для будущего замка. Сварочные швы рамы зачищают и окрашивают. Прочность конструкции повышают, разместив внутри меньший каркас.

1. Установка калитки. Эта работа производится при помощи саморезов или заклепок. Профилированные листы крепят или на каждой волне, или через одну. Профлист также прибывают к центру каркаса (место нахождения металлической перемычки). В проём калитку помещают на петли или полимерные завесы. Чтобы дверца открывалась только в одну сторону, напротив фиксируют ограничительный уголок. Зазоры и планки обшивают полотном и оценивают результат всей работы.

Как правильно сварить ворота из профильной трубы

Проще всего своими руками сварить распашные ворота из профтрубы.

1. Строительные работы начинают с создания чертежа и подсчета необходимых материалов. Купленные трубы осматривают на пригодность. В случае выявления ржавчины ее зачищают болгаркой или наждачной бумагой. Дополнительно трубы обрабатывают бензином или растворителем.
2. Трубы нарезают, соблюдая симметричность распашных ворот (обрезание проводят парно), и приступают к установке опор. Несущие части погружают в лунки размером 50 х 50 см и глубиной около 1 м. Устанавливают профтрубы строго вертикально, а заливают – бетоном, укрепляя конструкцию бутовым камнем. В теплых условиях раствор засыхает за 3 суток.
3. При сваривании труб в единый каркас постоянно контролируют ровность углов конструкции и диагональ створчатых элементов. На этом этапе устанавливают кованые элементы и замки, украшающие входную группу и защищающие двор от вторжения незваных гостей. Работы завершают удалением остатков сварки и шлифовкой изделия.

Установка опор

Важным условием этого этапа является точное расположение опоры по вертикали. Это предотвратит крен ворот или их произвольное открывание.

Качественная установка стоечных опор позволит конструкции функционировать долго и безупречно. Вкапывать столбы рекомендуется на большую глубину, тщательно бетонируя, чтобы конструкция не погружалась в грунт под собственным весом.

Перед установкой опор нужно отметить расположение ямок: две под створки ворот и одна под калитку. В некоторых случаях допускается навешивать калитку и половину ворот на один столб, но стоит помнить, что это создаст дополнительную нагрузку на опору. Ямки под столбы должны иметь круглую форму диаметром около 50 см и глубиной в пределах 1 метра. На дно ямок засыпают смесь щебенки и песка, которую тщательно уплотняют.

При установке столбов нужно следить за их вертикальностью. Выполняя обсыпку щебенкой и заливая бетонным раствором, после небольшой порции нужно проверить вертикаль. После этого полностью заливают ямку бетоном.

К дальнейшим действиям можно приступать только после полного затвердевания бетонного раствора. Чаще всего на это уходит около 3-5 дней, но на этот срок могут повлиять температура воздуха и качество цементного состава. Убедившись в прочности установленных опор, можно переходить к сборке основных элементов ворот.

Изготовление откатных ворот

Откатный тип ворот отличается высокой износостойкостью и обшивается большинством прочных материалов (кроме ковки). Высокая стоимость их установки компенсируется прочностью и надежностью откатной системы.

Забор частного дома

Сложная конструкция створок сдвижной модели сваривается по схеме, идентичной с распашной. Вначале, путем сваривания необходимых по размеру профильных труб, создается каркас. Существуют различные механизмы откатных ворот:

• подвесной;
• рельсовый;
• консольный.

Наиболее удобными эксплуатационными качествами обладает консольная конструкция. Первым устанавливается рельс, далее следует прикрепление или приваривание роликов. Ролики крепятся на каркас снизу и сверху.

Фотография откатных ворот консольной конструкции представлена ниже.

Небольшой размер

Монтаж створок откатной конструкции

Правильный монтаж откатных створок начинается с подготовки специального места, предусмотренного под установку элементов роликового механизма и направляющей системы. Размером оно должно быть больше в 0,5 раза, чем сама конструкция.

Когда необходимый инвентарь будет приобретен, можно приступать к сборке конструкции. Рабочий процесс осуществляется поэтапно.

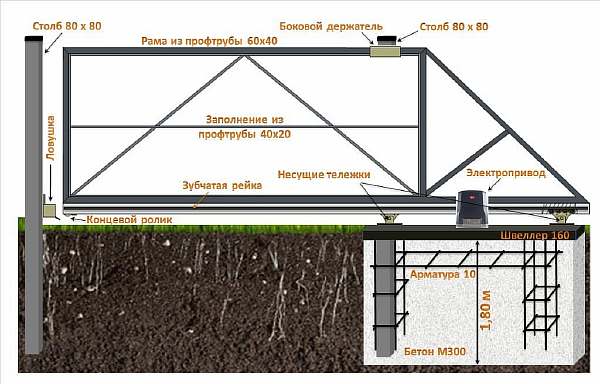

Схема откатной сварной створки с фундаментом

1. На начальном этапе установки раздвижной конструкции подготавливается надежный фундамент. По размерам на чертеже создается каркас. Учитывая отличия каркаса таких створок от распашной конструкции, их изготовление требует более внимательного подхода. Первыми ставят опорные металлические столбы диаметром 100х100 мм.
2. Движущий механизм откатной конструкции опирается на направляющую систему, которая двигается за счет специальных колесиков. Следовательно, роликовому механизму обеспечивается надежное закрепление на подготовленном фундаменте.
3. Ролики помещаются внутрь направляющей, защищающей детали приводного механизма от осадков и попадания грязи и пыли. Вдобавок откатные створки могут оснащаться удобной калиткой, обязательно предусмотренной в чертеже на стадии проектирования.

Чертеж с расчетом размеров для сварки

Все же в сравнении с распашными воротами цена их значительно выше. Это обусловлено применением дорогостоящих материалов и затратами на обустройство приводного механизма.

Положительные и отрицательные стороны возведения калитки из профильных труб

Калитка, сделанная из профильной трубы, обладает как положительными, так и отрицательными качествами. Для начала рассмотрим положительные стороны возведения калитки из профильных труб своими руками:

• Достаточно простое изготовление и установка;
• Низкая сложность земляных работ, которые в основном заключаются в проделывании отверстий для опорных столбов;
• Достаточно продолжительный срок службы;
• Приемлемая стоимость;
• Довольно привлекательный внешний вид;
• Устойчивость к коррозии, но только в том случае, когда гарантируется полное отсутствие повреждений верхнего защитного слоя конструкции.

Теперь рассмотрим недостатки, которыми обладает возведенная своими руками калитка из профильных труб:

Вариант калитки из профильной трубы и профнастила

• Есть вероятность деформирования вследствие какого-либо механического воздействия;
• Полностью отсутствует звукоизоляция;
• В случае возникновения каких-либо повреждений, даже на первый взгляд незначительных, может возникнуть коррозия.

Советы по отделке

Металлоконструкция ворот в обязательном порядке должна быть надёжно защищена от воздействия природных факторов. Для этого применяется грунтовка по металлу и эмаль, которая после высыхания грунта наносится с помощью кисти, валика или пульверизатора. Можно использовать аэрозоль в баллончике, предлагаемую на рынке.

До нанесения грунтовки следует обезжирить поверхность с помощью ацетона или бензина. Это способствует улучшению адгезии и повышает ресурс эксплуатации лакокрасочного покрытия.

Не принципиально, когда осуществлять покраску — до навески створок или после монтажа

Важно обеспечить качественное покрытие эмалью всех частей металлоконструкции. Имеется возможность улучшить внешний вид ворот, используя различные материалы и элементы декора

Декорирование ковкой

Можно оригинально декорировать ворота из профильной трубы коваными деталями.

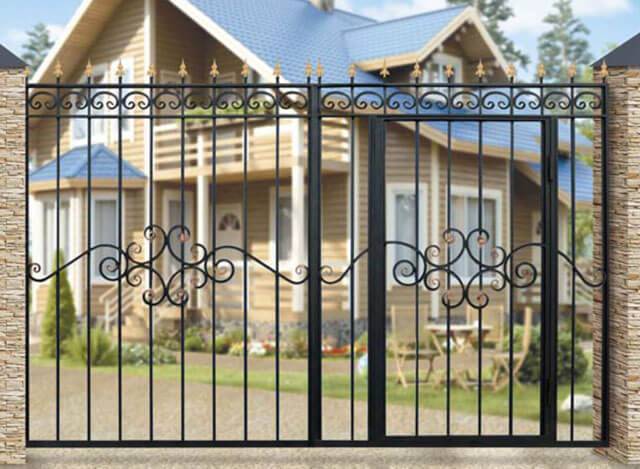

Для оформления использованы кованые элементы

Самостоятельно изготовить кованые элементы проблематично. Их можно приобрести в специализированных магазинах или заказать в кузнице.

Сочетание кованых элементов и гнутых прутьев создаёт оригинальный узор

Готовый декор несложно приварить самостоятельно к готовому изделию в необходимых местах, создав оригинальный узор.

Применение профлиста

Использование для зашивки каркаса ворот профильных листов позволяет снизить расходы на изготовление.

Бюджетный вариант отделки

Широкая цветовая гамма предлагаемых в торговой сети профлистов позволяет гармонично вписать конструкцию в интерьер участка.

Цвет профильного листа подчёркивает отделку здания

Небольшая масса способствует снижению нагрузки на подвесные петли.

Отделка древесиной

Древесина, которую можно применить для декорирования ворот, отличается оригинальной текстурой и придаёт изделию презентабельный вид.

Фактурная древесина делает ворота презентабельными

Материал требует дополнительной обработки для предохранения от влаги и растрескивания.

Древесина, покрытая лаком, устойчива к влаге

Использование сетки

Металлическая сетка — бюджетное решение для оформления. Используя сетку, можно легко обшить металлоконструкцию каркаса и обеспечить возможность свободного обзора прилегающей территории.

Такие ворота обеспечивают возможность обзора

Сетка, изготовленная из оцинкованной проволоки, менее подвержена коррозии и отличается долговечностью.

Вариант ворот с проволочной сеткой

Обшивка поликарбонатом

Поликарбонат — современный материал, используемый при изготовлении конструкции.

Сочетание поликарбоната с ковкой улучшает товарный вид

Лёгкость материала и простота крепления делают его популярным.

Вариант отделки ворот цветным поликарбонатом

Применение поликарбоната различных цветов позволяет творчески подойти к оформлению.

Зашивка металлом

Металлические листы — простое и быстрое решение для зашивки каркаса.

Ворота, зашитые металлом, выглядят эстетично благодаря применению декоративных элементов

Обладая повышенной прочностью, материал отличается значительной массой. Это увеличивает вес створок и требует дополнительного усиления конструкции.

Рекомендации по монтажу столбов для распашных ворот

На первом этапе с помощью бура можно проделать котлованы, углубившись на 1 м. Диаметр бура составляет примерно 200 мм, что верно для трубы квадратного сечения со стороной в 100 мм. Глубина будет зависеть от линии промерзания грунта. Ширина сторон определяется качеством почвы и габаритами опор. Последние, как уже упоминалось выше, могут быть изготовлены из разных материалов.

Затем можно заняться устройством подушки из песка и щебня под бетон. Ее высота может изменяться в пределах от 150 до 200 мм. Назначение подушки состоит в том, чтобы стойка при углублении оказалась на основе для бетонирования. Далее можно приступать к монтажу опоры и выравниванию с помощью строительного уровня. Теперь подготавливается бетон и заливается в пространство ямы. Оставить забетонированные столбы необходимо на неделю или больше. Бетон за это время должен хорошо застыть.

В процессе набора прочности материала его следует смачивать водой. Однако трещины на такой незначительной площади не столь опасны, как в фундаменте. Но их стоит всё же постараться избежать. Если использовать кирпич или бетон вместо трубы, то глубина заложения составит 1 м.
