Назначение, устройство и принцип действия трансформаторов тока

Разновидности

Высоковольтное измерительное оборудование включает в себя два типа устройств. В эту категорию устройств входят:

• Измерительный трансформатор напряжения.
• Измерительный трансформатор тока.

Первая категория приборов предназначена для работы вольтметров, фазометров, реле соответствующих типов. В область работы измерительных трансформаторов тока входит осуществление функционирования амперметров и прочего подобного оборудования.

Представленные типы измерительных трансформаторов производятся с номинальной мощностью от 5 до нескольких сот ВА. Измерительные трансформаторы тока и напряжения предназначены для совместной работы с вольтметрами на 100 В и амперметрами 1-5 А.

Схемы токовых цепей

До этого мы рассматривали токовую цепь применительно к одной фазе. На практике это используется крайне редко, потому что даже если взять отдельно три однофазные токовые цепи, они не будут обладать теми свойствами, которыми обладают традиционные схемы типа “звезда”, “неполная звезда”, “треугольник” и прочие.

Существует множество схем токовых цепей. Каждая из них имеет свои свойства и применима только в определенных электроустановках.

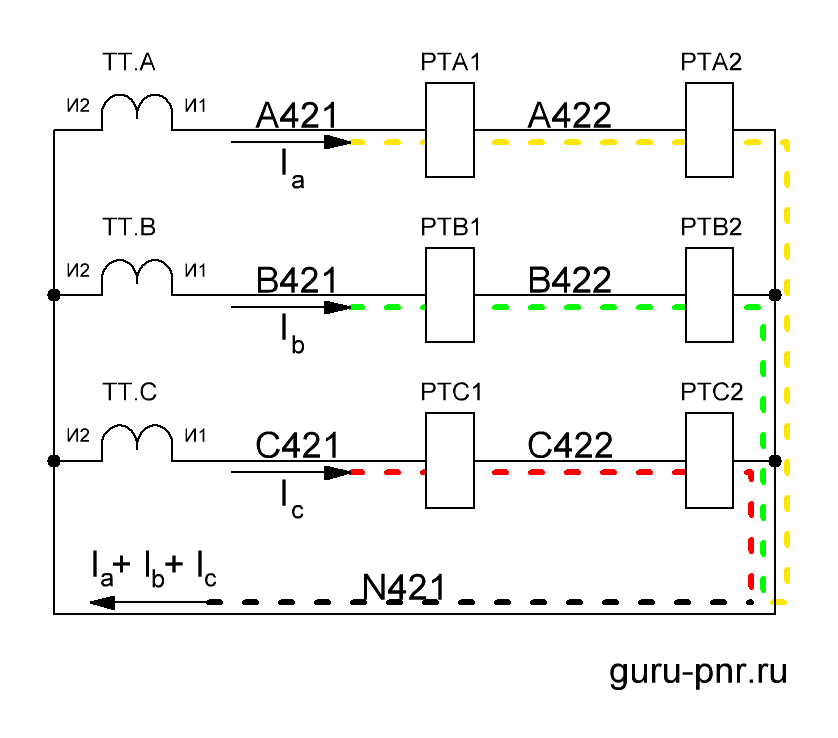

Схема полной звезды

Распространенная схема: трансформаторы тока устанавливаются во всех фазах. В каждой фазе устанавливается защитное реле. А замыкается цепь через один общий провод, называемый “нулевым”.

Схема обладает следующими свойствами:

• В нормальном режиме (при симметричной нагрузке) в схеме протекают токи Ia, Ib, Ic. По закону Кирхгофа, в нулевом проводе ток отсутствует, так как геометрическая сумма векторов фазных токов Ia+Ib+Ic равна нулю;
• При глухом двухфазном замыкании (например, фаз B и C), наблюдается аналогичная предыдущему случаю картина: в фазе A ток Ia будет отсутствовать, в фазах B и C токи будут в противофазе: Ib = -Ic. Следовательно, их сумма так же будет равна нулю, и ток в нулевом проводе Io будет отсутствовать;
• При однофазном замыкании появляется составляющая нулевой последовательности Io. Так как она не может быть скомпенсирована, ей деваться некуда – она замыкается (протекает) по нулевому проводу. Отсюда следует важный вывод: нулевой провод является фильтром нулевой последовательности;
• Так как ток в защитном устройстве равен току в фазе, то коэффициент схемы равен K_СХ = 1.

Подводя итог перечисленным свойствам, можно сделать вывод, что схема полной звезды реагирует на любые виды замыканий: при любых междуфазных замыканиях срабатывают защитные устройства в фазных проводах, а при однофазном замыкании – защитное устройство в нулевом проводе.

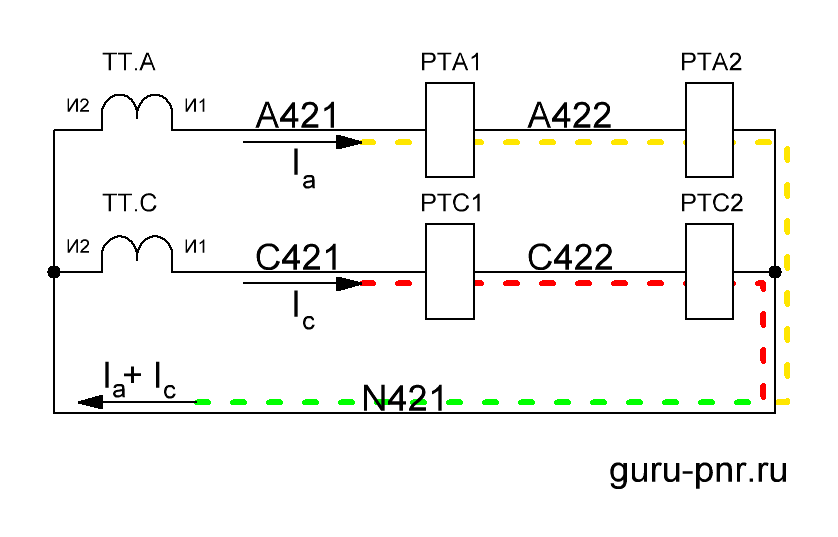

Схема неполной звезды

Более распространенная схема, чем предыдущая. Отличается от полной звезды отсутствием трансформатора тока цепи одной из фаз. Как правило, в фазе B.

Схема обладает свойствами:

• В нормальном режиме при симметричной нагрузке ток в нулевом проводе равен геометрической сумме токов двух фаз, в которых установлены измерительные трансформаторы тока: Ia + Ic = -Ib;
• При двухфазном замыкании между A-B или B-C в нулевом проводе появляется ток, равный -Iа или -Ic. При замыкании А-С в нулевом проводе протекает сумма токов Ia + Ic.
• При однофазном замыкании фаз A или C, в нулевом проводе так же возникает ток нулевой последовательности поврежденной фазы. При повреждении в фазе B ток нулевой последовательности не возникает.
• Коэффициент схемы равен K_СХ = 1.

Недостатком этой схемы – реакция не на все виды однофазного короткого замыкания. Поэтому такие схемы применяются в сетях с большим сопротивлением при замыканиях на землю, т. е. в сетях 6 – 35 кВ.

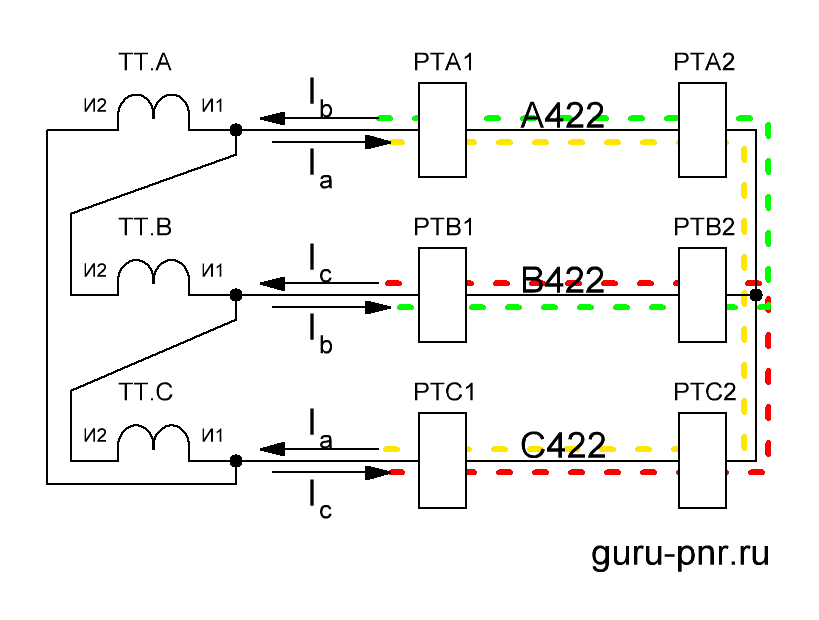

Соединение трансформаторов тока в треугольник

Вторичные обмотки трансформаторов тока соединяются последовательно: начало ТТ фазы A – с концом ТТ фазы B, начало ТТ фазы B – с концом фазы C, начало ТТ фазы C – с концом ТТ фазы А. Обмотки защитного устройства подключают к выводам И1 фаз A, B и C и соединяются в звезду.

Рассмотрим, какими свойствами обладает рассматриваемая схема:

• При симметричной нагрузке и трехфазном коротком замыкании через защитные реле протекает ток, равный разности токов двух фаз, а следовательно, в √3 раз больше фазного и сдвинут на 30°;
• При двухфазных и однофазных замыканиях величина тока через защитное реле зависит от характера замыкания;
• На однофазные замыкания на землю данная схема не реагирует;
• Коэффициент схемы равен K_СХ = √3.

Данная схема реагирует на все виды коротких замыканий, кроме замыканий на землю. Увеличивает чувствительность защиты за счет увеличения тока в реле до 2 крат.

Вид КЗ	Поврежденные фазы	Токи в фазах	Токи в реле
I	II	III
Двухфазное	А, В	Ib=-IaIc=0	2Ia	Ib	-Ia
В, C	Ic=-IbIa=0	-Ib	2Ib	-Ic
C, A	Ia=-IcIb=0	Ia	-Ic	2Ic
Однофазное	А	Ia=IКЗIb и Iс = 0	Ia	-Ia
В	Ib=IКЗIa и Iс = 0	-Ib	Ib
C	Ic=IКЗIa и Ib = 0	-Ic	Ic

Трансформатор тока: общие понятия

В цепи учета устанавливают трансформаторы тока (ТТ) класса точности не ниже 0,5 номинальная мощность которых подбирается в соответствии с параметрами сети. Назначение этого устройства – обеспечение контроля потребления электроэнергии. Типы трансформаторов тока: ТПЛ, ТОЛ 10, ТПОЛ, Т-0,66, ТФЗМ и другие.

Трансформаторы тока ТПОЛ-10 с первичной обмоткой 1000 А

Конструкция трансформаторов тока обладает следующими особенностями.

1. Первичная обмотка выполняется в виде толстой шины (количество витков минимизировано). Такая конструкция позволяет оптимизировать коэффициент трансформации и улучшить работу трансформатора.
2. Провод вторичной обмотки наматывается на основу, изготовленную из магнитного материала с большой площадью поперечного сечения. Ток вторичной обмотки обычно равен 5А (иногда – 1А).

Когда нужны трансформаторы тока?

Измерительные трансформаторы тока предназначены для замера характеристик, ограниченных номинальным напряжением. Последняя величина варьируется от 0.66 до 750 кВ. ТТ широко используются для различных целей:

1. При отделении низковольтных учетных приборов и реле от первичного напряжения в сети, что обеспечивает безопасность электрослужбам во время ремонта и диагностики.
2. Силами трансформаторов тока релейные защитные цепи получают питание. В случае короткого замыкания или проблем с режимами работы электроприборов ТТ обеспечивает корректную и оперативную активацию релейной защиты.
3. Используются для учета электроэнергии с помощью счетчика.

На практике встречаются различные модели измерительных трансформаторов и в компактных электроприборах с малым корпусом, и в полноценных энергетических установках с огромными габаритами.

https://youtube.com/watch?v=FoZehRt5jEU

Классификация и расчет

Расчет и выбор трансформаторов тока следует начинать с изучения классификации представленных на рынке устройств. Все ТТ в первую очередь подразделяются на две категории в зависимости от целевого назначения:

1. Для измерения показателя счетчика.
2. Для защиты электрооборудования.

Эти же категории, в свою очередь, классифицируются на виды в зависимости от типа подключения:

• предназначенные для работы на открытом воздухе;
• функционирующие в закрытом помещении;
• используемые в качестве встроенных элементов электрооборудования;
• накладные, предназначенные для для проходного изолятора;
• переносные, дают возможность осуществлять расчет в любом месте;

Все трансформаторы тока могут иметь различный коэффициент трансформации, который получают при изменений количества витков первичной или вторичной обмотки. Также эти устройства различаются по количеству ступеней работы на одноступенчатые и каскадные.

Если рассматривать конструктивные особенности, то ТТ могут иметь различную по типу изоляцию:

• сухую, изготовленную из фарфора, бакелита или литой эпоксидной изоляции;
• бумажно-масляную;
• газонаполненную;
• залитую компаундом;

Также исходя из характеристик конструкции, выделяют катушечные, одновитковые и многовитковые ТТ с литой изоляцией.

Как выбрать трансформатор тока наружной установки для счетчика электроэнергии?

Расчет и выбор трансформаторов тока для счетчика следует начинать с анализа базовых параметров номинального тока:

• номинальное напряжение сети;
• параметр номинального тока первичной и вторичной обмотки;
• коэффициент трансформации;
• класс точности;
• особенности конструкции;

При выборе номинального напряжения устройства необходимо подбирать значение превышающие или идентичное максимальному рабочему напряжению. Если рассматривать вариант счетчика 0.4 кВ, то здесь потребуется измерительный трансформатор на 0.66 кВ.

Подключение счетчика через трансформаторы тока представлено на это фото

Значение номинального тока вторичной обмотки для того же счетчика, как правило, составляет 5 А. А вот с параметром для первичной обмотки нужно быть осторожнее. От этого значения зависит практически все подключение. Номинальный ток первичной обмотки формуется относительно коэффициента трансформации.

Последний следует выбирать по нагрузке с учетом работы в аварийных ситуациях. Согласно официальным правилам устройства электроустановок, допустимо подключение и использование трансформаторных устройств с завышенным коэффициентом трансформации.

Класс точности следует выбирать в зависимости от целевого назначения счетчика электричества. Коммерческий учет требует высокий класса точности — 0.5S, а технический учет потребления допускает параметр точности в 1S.

Говоря о конструкции ТТ, нужно учесть, что для счетчика с напряжением до 18 кВ используются однофазные или трехфазные ТТ. Для более высоких значений подойдут только однофазные конфигурации.

Как осуществляется подключение измерительного ТТ тока для счетчика?

Обозначение на схеме

Специалисты не рекомендуют осуществлять подключение счетчика с помощью трехфазного ТТ. Это обусловлено его несимметричной магнитной системой и увеличенной погрешностью. В этом случае оптимальным вариантом будет группа из 2 однофазных приборов, соединенных в неполный треугольник.

Подробнее изучить классификацию, базовые параметры и технические требования на подключение и расчет ТТ для счетчика электроэнергии можно в ГОСТ 7746-2001.

В чем разница между трансформаторами тока и напряжения

Если рассматривать вопрос, чем отличается трансформатор тока от трансформатора напряжения, то это алгоритм действия, назначение и компоновка, но иногда внешне приборы могут быть схожими.

Трансформаторы
Тока (ТТ)	Напряжения (ТН, силовые)
Принцип действия трансформатора тока необходимо отличать: у ТТ нет узкого диапазона номинала вторички и ее ток зависит от такового (измеряемого) первичных витков, поэтому первая всегда замыкается при подсоединенной нагрузке. Монтаж трансформаторов напряжения отличается и по этому пункту. Первичка может быть с одним витком через окно магнитопровода. На другой катушке строго определенный номинал. Основное отличие: функционирует как источник тока со значением защищаемого участка. Данная величина почти независима от нагрузок на вторичке.	Как работает трансформатор напряжения: при переходе между катушками (всегда много витков) меняются характеристики именно питания под параметры потребителя. То есть изоляция и защита тут на втором месте, имеют другую природу. Нагрузка может варьироваться в пределах возможностей изделия.
Цель — изолирование измерителей от высоких мощностей, для контроля, измерений электросетей.	Трансформаторы напряжения назначение режим работы и принцип действия имеют иные, чем ТТ. Цель — преобразование мощности для питания нагрузок разного номинала. Напряжение, продуцируемое электростанциями чрезвычайно высокое. Для подвода энергии применяют понижающие модели, а при передаче на большие расстояния (когда возможны потери) — повышающие.
На ЭУ, станциях, где подведена чрезвычайно мощная сеть до такой степени, что требуется дополнительная изоляция даже для замеров.	Для чего нужен трансформатор напряжения: эксплуатация бытовых и подобных электроустройств. Для «подгонки» под приемники энергии, благодаря чему возможно везде пользоваться универсальной сетью. Напряжение изменяется под потребности потребителя, становится подходящим для любой техники.
Встроен почти в каждый бытовой прибор, есть в общедомовых сетях.

Наличие в ЭУ слабо и среднемощных ТТ обезопасит работы — элемент разделяет цепи высоких/низких мощностей, упрощает измерители, реле.

Устройства, например, способны осуществлять понижение с тысяч ампер до 5 А, 1 А.

Трансформаторы напряжения и их конструкция

На какое бы напряжение не была рассчитана первичная обмотка трансформатора напряжения, напряжение на вторичной его обмотке стандартно – 100 В. Это сделано для унификации: счетчику электроэнергии без разницы, в какой электроустановке работать – 6 кВ, 10 кВ или более. Если он предназначен для эксплуатации с трансформаторами напряжения, в его технических характеристиках в графе «номинальное напряжение» указано: «3х100 В». Цифра «3» означает, что для измерений к нему подключаются три фазы.

Конструктивно трансформаторы напряжения выполняются:

• элемент преобразования одной фазы напряжения в своем корпусе, при трехфазном напряжении устанавливаются три таких трансформатора;
• один корпус содержит трансформатор для преобразования всех трех фаз.

Трехфазный трансформатор напряжения НАМИ

Первичные обмотки трехфазных трансформаторов соединяются в звезду.

Вторичных обмоток у трансформаторов напряжения несколько:

• обмотка для приборов учета, имеющая класс точности 0,5s;
• обмотка для измерительных приборов – класс точности 0,5;
• обмотка для устройств релейной защиты – класс 10Р;
• обмотка для разомкнутого треугольника – класс 10Р.

Класс точности имеет значение при учете и измерениях. Но есть еще один нюанс: измерительная обмотка трансформатора работает в заявленном классе точности, если не превышена допустимая нагрузка на нее. Поэтому, вместе с классом, на бирке трансформатора указывается допустимая мощность, превышать которую нельзя.

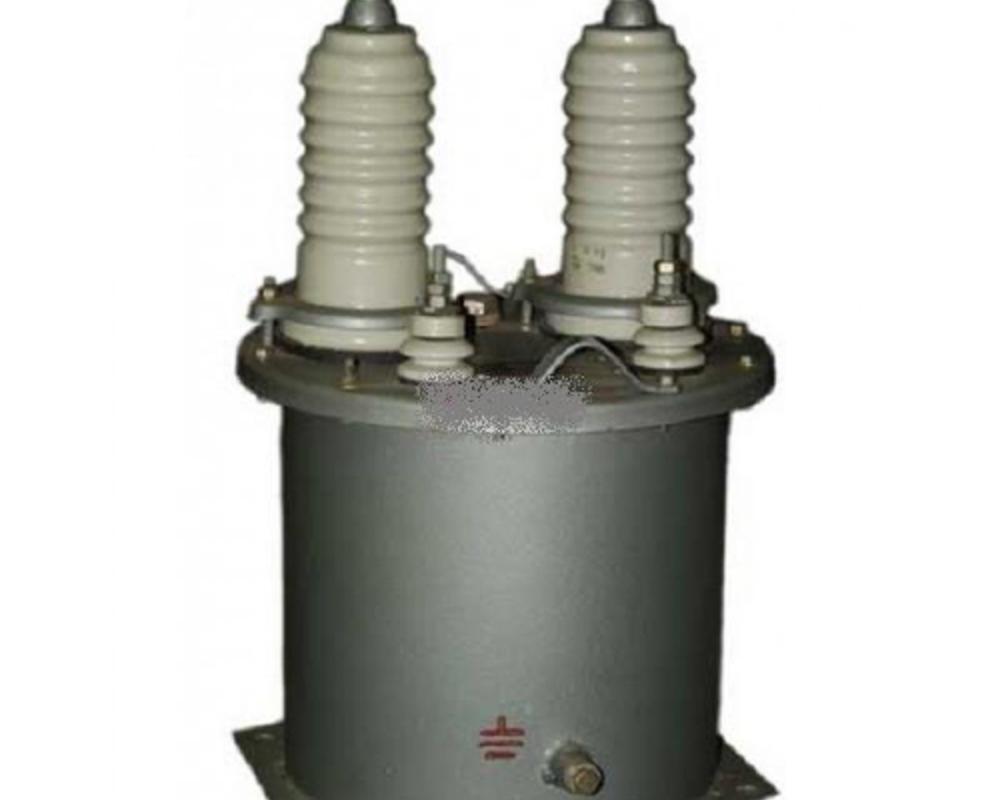

Трансформатор напряжения НОМ-10

Еще один фактор, изменяющий класс точности – сопротивление соединительных проводников. Если прибор учета или амперметр находится вдали от трансформатора напряжения и подключен контрольным кабелем с жилами недостаточного сечения, то значение напряжения на нем будет меньше, чем на трансформаторе.

Выводы вторичной обмотки трансформатора напряжения, используемого для коммерческого учета, закрывают крышкой и пломбируют.

Первичные обмотки трансформаторов напряжения защищают предохранителями. Для защиты вторичных обмоток раньше тоже применяли предохранители, но теперь их заменили автоматические выключатели.

Три однофазных трансформатора ЗНОЛ, собранные вместе

А теперь – вспомним теорию в начале статьи. Основная опасность при работе на трансформаторах напряжения состоит в явлении обратной трансформации. Если по каким-то причинам на вторичную обмотку попадет напряжение 100 В, то первичная окажется под номинальным напряжением электроустановки. Работающие в ячейке люди окажутся под напряжением. Поэтому при выводе в ремонт трансформатора напряжения принимают меры. Исключающие обратную трансформацию.

Трансформатор тока

Измерительными преобразователями тока выполняется несколько особых функций. К ним подключаются установки, которые выполняют измерение работы оборудования в разных режимах. Принцип действия, которым характеризуется трансформатор тока, обеспечивает несколько основных функций аппаратуры. К ним относится следующее:

• Преобразование переменных токовых показателей к значениям 1 или 5 А.
• В нормальном режиме изолируют вторичный токовый контур от высоковольтной составляющей первичной обмотки.
• Снижение аварийности. Установка предотвращает поражение обслуживающего персонала током, защиту вторичных цепей от перегрузки.

Измерительные трансформаторы постоянного тока помимо перечисленных функций имеют в своем составе выпрямитель. Вторичные цепи заземляются во всех трансформаторах в одной точке. При повреждении изоляции монтаж измерительных трансформаторов позволяет предотвратить перегрузку вторичного контура.

Условия эксплуатации

Измерительные трансформаторы постоянного тока, переменного тока представляют собой высоковольтный агрегат. Прибор нормально функционирует только при выполнении правил по эксплуатации, требований охраны труда. Персонал знакомится со всеми установленными нормами, в каком режиме производится обслуживание, испытание измерительного оборудования. Сотрудники допускаются до работы с трансформатором только после полного инструктажа.

Персонал должен знать, при каких условиях производится испытания, осмотр, поверка и ремонт измерительных трансформаторов. В противном случае даже при условии правильного монтажа работу технической установки могут нарушить неправильные действия сотрудников.

Принцип устройства конструкции запрещает размыкать вторичную обмотку в трансформаторе, которая находится под напряжением. Такому действию сопутствует нарушение изоляции. Потребуется произвести ее замену. Сердечник перегревается. Нормальный режим работы нарушается. В процессе постоянных перегрузок трансформатору становится невозможно выполнять возложенные на него действия. Работает в этом случае неправильно и первичная обмотка. Здесь появляется замыкание. Это также приводит к замене контура.

Погрешность

Измерительные выпрямители и трансформаторы тока нуждаются в проверке погрешности. В ходе испытательного процесса к агрегату присоединяется аналогичное оборудование

При монтаже важно, чтобы при поверке техники применялся образцовый, исправный трансформатор тока. В ходе измерений на его вторичном контуре определяется показатель при помощи амперметра

Испытание оборудования определяет не только погрешность, но и ряд других показателей. В ходе поверки вычисляется коэффициент трансформации, производится техническое освидетельствование качества изоляции контуров, состояние сердечника. Исследуется вопрос о том, выполняется ли установкой возложенные на нее функции, соответствует ли полярность обмоток заданным производителем характеристикам.

При проведении технического освидетельствования соответствия оборудования нормативным требованиям производится контроль вторичных цепей. В случае выявления отклонений, дефектов, требуется замена комплектующих. В зависимости от назначения аппаратура должна демонстрировать заявленные производителем характеристики.

Испытания измерительных трансформаторов тока

Для снижения риска аварий и травматизма среди персонала, обеспечения безопасных условий труда необходимы периодические испытания измерительных трансформаторов тока. Также эти мероприятия требуется проводить при вводе нового объекта в эксплуатацию либо после модернизации и ремонта существующего здания или сооружения.

Перечень испытаний измерительных трансформаторов

Первый этап испытаний – осмотр. Здесь проверяют:

• паспорт устройства;
• состояние компаунда, фарфора или керамики;
• количество заземлений и место их установки (на клеммной сборке или панели защиты);
• состояние резьбы в ламелях зажимов;
• комплектность устройства.

Если трансформатор встроенный, необходимо проверить уплотнители труб и коробов, сквозь которые проходят цепи.

Сопротивление изоляции обмоток. Проверку выполняют с помощью мегомметра на напряжение 1,0–2,5 кВ, определяя сопротивление изоляции обмоток относительно друг друга и относительно корпуса.

Электрическая прочность изоляции проверяется подачей напряжения 2000В в течение 60 с. Изоляция обмоток — переменным током напряжением 1000В на протяжении такого же времени.

Полярность вторичных обмоток. Импульсы постоянного тока, источником которого служат сухие батареи/аккумуляторы до 6В, измеряются гальванометром.

Если во время замыкания цепи стрелка прибора смещается вправо, то к однополярным зажимам относятся те, к которым присоединены «плюсы» гальванометра и источника питания.

Коэффициент трансформации ИТТ. Нагрузочный трансформатор подает в первичную обмотку ток, максимально приближенный к номинальному. Коэффициент измеряют для вторичных обмоток и ответвлений.

Если у встроенных трансформаторов нет маркировки, ее следует восстановить. Для этого подают напряжение на два любых ответвления. Вольтметром определяют начало и конец обмотки (на них будет наибольшее значение) и подают напряжение по 1В на виток. Напряжение по ответвлениям должно быть прямо пропорционально числу витков.

Параметры намагничивания. Это испытание позволяет выявить такой распространенный дефект, как межвитковое замыкание во вторичной обмотке.

Полученные данные сравнивают с типовыми значениями или с параметрами устройств такого же типа и класса точности. Если у проверяемого устройства намагничивание снизилось, а крутизна уменьшилась, значит, дефект присутствует.

При испытаниях не рекомендуется использовать реостат, детекторные, электронные приборы, способные исказить данные.

Условия для проведения испытаний

Во избежание погрешности проверку следует проводить в соответствии с установленными стандартами и правилами, перечисленными в инструкции по эксплуатации:

• температура воздуха от +15 до +35 °С;
• атмосферное давление 85–105 кПа;
• влажность 30–80%.

Приборы, с помощью которых проводятся испытания, не оказывают негативного воздействия на окружающую среду. При этом на выходных клеммах в ходе проверки присутствуют напряжения, способные травмировать человека. Поэтому измерения должны проводить только подготовленные сотрудники, имеющие квалификационную группу не ниже III.

Монтаж, подключение, опасные факторы

При пробое изоляции обмоток возникает возможность поражения током, но риск предотвращается заземлением вывода (обозначается на корпусе) вторички.

На выводы вторичной катушки И1 и И2 токи полярные, они обязательно постоянно подсоединены на нагрузку. Идущая по первичной цепи энергия со значительным потенциалом (S=UI). В другой происходит трансформация, и при обрыве в ней там падает напряжение. Потенциал разомкнутых концов при протекании энергии большой, что представляет значительную опасность.

По описанным выше причинам все вторичные цепи ТТ собирают особо тщательно и надежно, на них и кернах, выведенных из функционирования, всегда ставят шунтирующие закоротки.

Как подключается ТТ

Есть несколько схем для изделий защитного типа. Рассмотрим подключение ТТ на трехфазное напряжение.

Полная звезда:

• самая распространенная, защита одно- и многофазных систем от КЗ;
• три ТТ соединяются в звезду.

Если ток ниже настроек на реле КА1–КА3, то это нормальная ситуация, защита не активируется. Ток на К0 — это сумма всех 3 фаз. При возрастании величин в одной из них растет ток и в ТТ. Произойдет сработка реле при КЗ и при превышении нагрузок.

Неполная звезда:

• защита от межфазных замыканий для создания цепей с нейтралью с заземлением;
• для маломощных приемников с другими вариантами защиты.

Схема «треугольник и звезда» — для дифференциальной защиты.

Схема без обесточивания при КЗ на землю используется, но редко по этой же причине. Для защиты от замыканий между фазами и всплесков в одной из них.

ТТИ подсоединяются простым последовательным подключением первичных витков изделия.

Монтаж

Монтаж трансформаторов тока:

1. Ревизия устройства, проверка изоляции (должно быть выше 1 кОм на 1 В);
2. Отключают ЭУ;
3. Убедится в обесточивании, зафиксировать заземления.
4. Разметка, установка креплений. Запрещено размещать трансформатор вплотную к ЭУ (минимальный зазор — 10 см).
5. Выставляются таблички, ограждения.
6. Первичные витки подсоединяются последовательно, но с нагрузкой на вторичных. Если нет возможности подключить измеритель, то ее контакты замыкают, чтобы не было высоких мощностей на ней, которые приведут его повреждению.

ТТ не допускает холостого функционирования, его режим близок к КЗ: вторичные витки при подключении прибора к измеряемому току обязательно замыкаются. Иначе происходит перегревание, повреждающее изоляцию. Перед отсоединением измерителей сначала закорачивают катушки. У некоторых моделей для этого есть узлы клеммы, перемычки.

Расчет

Расчет трансформатора тока можно провести по онлайн-калькуляторам, подобрать по номиналу (например, для 10 кВ). Но это слишком упрощенные инструменты. Исчисления и параметры для выбора — чрезвычайно обширная тема, поэтому опишем основы.

Точность чрезвычайно важная, поэтому потребуются тщательные исчисления специалистами. Необходимо знать множество специфических нюансов, например:

• при разных схемах подсоединения, видах КЗ, есть разные формулы определения сопротивления;
• проверяют первичный ток на термо- и электродинамическую стойкость;
• есть свои нюансы для ТТ, для релейной защиты и для учетных целей, измерений.

Правила, как выбрать трансформатор тока в общих чертах:

• номинальное рабочее напряжение ТТ должно превышать или сравниваться с номиналом ЭУ (стандартные значения 0.66, 3, 6, 10, 15, 20, 24, 27, 35, 110, 150, 220, 330, 750 кВ). Если обслуживаемое оборудование имеет 10 кВ, то изделие должно быть рассчитано на этот показатель;
• первичный ток ТТ — больше номинального тока у ЭУ, но учитывая перегрузочную способность;
• оценивают ТТ по номинальной мощности вторичной нагрузки, которая должны превышать расчетное ее значение. (Sном>=Sнагр);
• оценивают размеры и расположение для установки, номинальные нагрузки (есть таблица), наработка до отказа, срок службы, класс точности.

Проверка после расчета

Правила:

• после расчета ТТ проверяют по загрузке при макс. и мин. значениях, протекающих через него нагрузок;
• по п. 1.5. 17 ПУЭ при макс. подключенной нагрузке ток во вторичной катушке — не менее 40 % номинала счетчика, при мин. — не менее 5 %;
• макс. загрузка должна быть от 40 %, а мин. — от 5 %, и в любом случае она не должна превышать 100 %, иначе возникнет перегрузка трансформатора;
• если рассчитанные величины макс./мин. загрузок меньше 40 % и 5 % соответственно, то надо подбирать изделие с меньшим номиналом, а если этого нельзя сделать по параметрам макс. нагрузки, надо предусмотреть монтаж двух счетчиков — для макс. и мин. нагрузки.
