Виды и конструктивные особенности соединительных трехфазных шин

Достоинства и недостатки

К недостаткам соединительных гребенок на основе меди можно причислить:

  1. постоянная потребность отключения питания при необходимости провести ремонт или обслужить устройство, что создает определенные неудобства;
  2. трудности в осуществление модернизации щитка. Если потребуется монтаж вспомогательного устройства — нужна будет смена соединительной гребёнки или установка переходной перемычки. Но это может оказать негативное влияние на свойство контактов;
  3. смена 1-го перегоревшего автоматического выключателя потребует открепления каждого контакта на каждом устройстве, но по-другому демонтаж шины может не выйдет;
  4. из-за того, что разные компании-производители в большинстве случаев могут допускать расхождение в габаритах и инструкционных объемов, появляется потребность устанавливать соединительные шины только лишь одной компании-изготовителя вместе с устройством, которое планируется подключить. Выбор разных фирм может привести к тому, что электрическое подключение будет невозможно, ведь штырь может просто не достать до зажимного контакта;
  5. использование самодельных перемычек, состоящих из провода и изоленты, при подключении автоматов может обойтись гораздо дешевле, чем использование соединительной шины. Но этот недостаток относится к продукции известных брендовых фирм-производителей;
  6. использование соединительной гребенки бессмысленно при подсоединении 1-го либо нескольких автоматов. Причиной этого служит то, что она рассчитана на количество модулей — более шести.

Одними из самых популярных гребенок на российском рынке являются гребёнки фирмы ABB (абб или abb). Это шведско-швейцарская фирма, расположена в Цюрихе.

К достоинствам соединительных гребенок на основе меди можно причислить:

  1. простота использования и высокая скорость сборки;
  2. гарантирует высококачественное, а также безопасное гальваническое соединение, так как клемма может зажимать только один контакт (исключением является первая клемма, в которую вводится питание от линии использованной pin-шины, а fork-шина лишена и этого недостатка).
  3. снижает общее количество контактов в 2 раза, и за счет этого повышается надежность образующихся соединений, исключается возможность чрезмерного нагревания мест контакта;
  4. неотъемлемым достоинством является свойство коммутации, контакт с ответвлением жилы в разы лучше, чем применение моножильного кабеля в качестве перемычки. Использование гребенки почти исключает перегрев контактной площадки;
  5. чаще всего шины соединительной гребенки на шесть модулей рассчитаны на нагрузку 63 А. Для того, чтобы провод мог выдерживать данную нагрузку, он должен иметь сечение минимум 16 квадратных миллиметров, а это ощутимо делает работу с ним сложнее;
  6. благодаря гребенке в щитке уменьшается количество проводов, что влияет на опрятность разводки, а также ее показательность. Это упрощает возможность разобраться в ней, если появится такая потребность. Применение гребенки позволяет самостоятельно осуществлять высококачественную разводку.

Использование гребенки для автоматов делает монтаж в распределительном щите в разы проще и быстрее, и этот факт является главным плюсом.

Виды отводов

Шина соединительная штырьковая

Известно два вида соединительных контактов медных шинок, отличающихся своей конструкцией и особенностями монтажа.

  • Соединители, выполненные в виде штырей и имеющие общепринятое обозначение «Pin». Эти изделия подходят для подавляющего большинства моделей автоматических устройств.
  • Отводы вилочного типа, маркируемые как «Fork».

Вторая разновидность в бытовых условиях применяется редко, что объясняется специальными требованиями к ее монтажу. Для надежной фиксации таких отводов необходим особый зажим, не предусмотренный комплектацией большинства подключаемых АВ. Независимо от типа отводящих штырей их сечение подбирается из расчета, чтобы медный материал не перегревался при рабочих токах до 63-100 Ампер включительно.

При выборе трехфазных шин, отличающихся видом соединительных отводов, учитываются особенности конструкции самого автомата. Для каждого комплекта объединяемых на DIN рейке приборов подходят вполне конкретные марки гребенок. Если пытаться обустроить соединение посредством гребня, отводы которого не соответствуют данным устройствам, они не войдут до конца в фиксирующие гнезда. При этом небольшая часть плоскости шинки останется открытой для прикосновения.

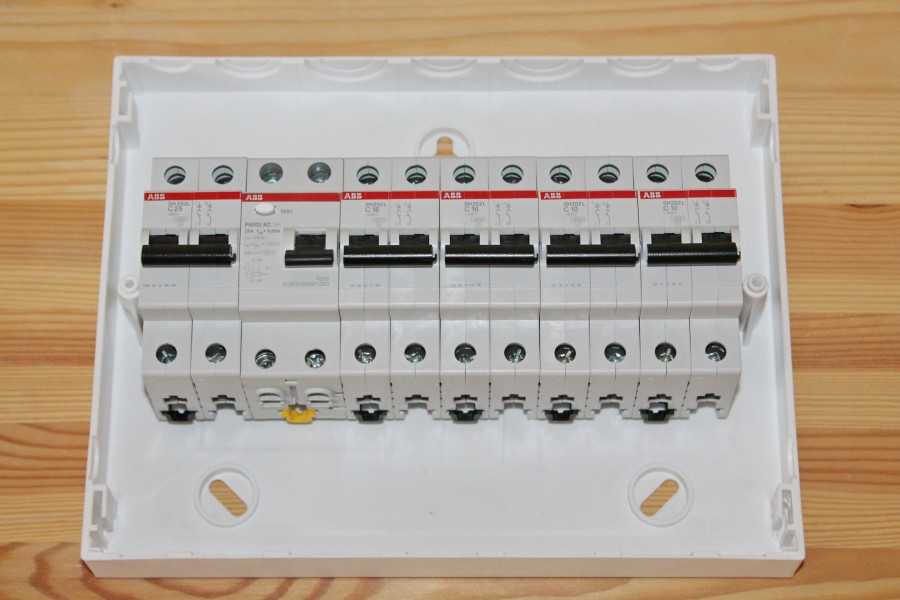

В качестве примера применения шинок различного класса рассматриваются автоматические выключатели марки «АВВ», которые традиционно выпускаются в двух различных исполнениях. Первые из них обозначаются как «S200». Они рассчитаны на установку шинки типа PSH. Для приборов второго класса, маркируемых как «S200L» необходимы гребенки под обозначением PS.

Специалисты отмечают, что китайские шинные изделия с типовыми отводами по размеру и шагу иногда не состыкуются с автоматами от других зарубежных и отечественных производителей. Поэтому профессиональные электрики советуют приобретать их только после консультации со специалистами по электротехнике.

Устройство и виды трековых светильников

Как же устроен такой светильник? Состоит он из двух основных частей:

трека

и самого светильника

Трек – это специальный шинопровод с системой подвесов и соединений, при помощи которых происходит закрепление всей конструкции в нужном месте.

А закрепить ее можно на любую поверхность:

потолок

стену

шкаф

Конструкция трека может быть абсолютно разной, но работают они все по одному принципу. Внутри трека по всей направляющей идут токопроводы.

Удобство трека в том, что его можно собирать любой формы. Для каждого вида предусмотрены различные переходники и суппорта:

Х-образные

гибкие

Г-образные

Т-образные

Вы собираете своего рода рельсы для размещения светильников с возможностью их перемещения.

Конструкция же самого светильника имеет специальные контакты, которые взаимодействуют с токопроводящей шиной. Каждый экземпляр имеет свою контактную группу.

На шинопроводы допускается устанавливать модели различной мощности. А их количество может легко изменяться в зависимости от поставленных задач.

При этом на направляющей одновременно можно устанавливать самые разные виды:

споты

линейные

антипанические

аварийные

Схема подключения

Схема подключения трехазной розетки

Особенность многоконтактных механизмов – необходимость правильного подключения фазы, ноля и заземления. Если контакты смешаются, возникнет короткое замыкание, возгорание, перегорание сети электропитания в целом. Однофазная розетка подключается через один канал (L1), трехфазная – тремя соответственно (L1, L2, L3) и дополнительным нейтральным. Напряжение равномерно распределяется на одну фазу, для трехконтактных создается отдельная группа.

На входе закрепляется автомат на три полюса, сила электрического тока – около 40А. Следующий шаг – подведение соответствующего количества проводов. Стандартное цветовое обозначение – черный, коричневый, красный. Дополнительный кабель – синего цвета – проводит нулевое напряжение. Ноль закрепляют к электросчетчику, от выхода распределяют к фазовым группам.

Трехфазные цепочки закрепляются в отдельные самостоятельные линии. Наиболее простая схема – подключение к автомату, развод на розетки. Вилка трехфазная распределяет нагрузку на соответствующие точки питания. Мощность зависит от бытового оборудования, которое будет использоваться. Обычно устанавливают с «запасом», рассчитывая на будущие устройства.

Характеристики гребёнчатых шин

Принцип действия данного электромонтажного приспособления прост – цельнолитая медная пластина в негорючей пластиковой изоляции, с отводами, расположенными соответственно размерам модулей, вставляется в монтажные гнёзда автоматов и фиксируется зажимными винтами.

В зависимости от типа подключаемых модулей (однофазные, фаза + ноль, трёхфазные, три фазы + ноль), выпускаются гребёнки с соответствующим количеством шин внутри защитного пластикового корпуса, маркируемые следующим образом:

  • Однополюсные (L1) – 1Р;
  • Двухполюсные (L+N или L1+L2) – 2Р;
  • Трехполюсные (L1+L2+L3) – 3Р;
  • четырехполюсные (L1+L2+L3+N) – 4Р.

Количество отводов в данных гребёнках стандартизировано:

  • 12;
  • 24;
  • 36;
  • 48;
  • 60.

Поперечное сечение наиболее популярной шины составляет 16мм², с расчётом на ток до 63А.

Подключение модулей при помощи гребёнок

При подключении необходимо до предела отвинтить все подключаемые зажимы на модулях, после чего вставить гребёнку и закрутить винты, придерживая каждый автомат, чтобы его не перекосило.

Подвод питающего провода вставляется в крайнее (или любое другое) монтажное гнездо и зажимается вместе с отводом шины.

Для этих целей также выпускаются отдельные клеммы.
Если требуется подключить меньшее количество модулей, то ненужную часть гребёнки отрезают. На пластиковом корпусе у некоторых изделий наносится рисунок, как это делается.

Также в защитном коробе для этих целей предусмотрены прорези. Нужно немного сдвинуть шину при обрезке, чтобы потом образовался выступ изоляции с обеих сторон – данная мера предотвратит поражение при случайном касании торца гребёнки, которую дополнительно изолируют при помощи заглушки или изоленты.

Следует очень скрупулезно очистить гребёнку от металлической стружки после обрезки во избежание короткого замыкания между шинами, поэтому рекомендуется вынимать их из короба и обрезать все части отдельно.

Особенности устройства гребёнок

У гребёнок, у которых больше чем один полюс, отводы на шинах изогнуты таким образом, чтобы все они находились в одной плоскости, тем самым обеспечивая возможность подключения.

У соединительных шин имеются два типа отводов:

  • Штыревые, подходящие практически для любого модульного автомата;
  • Вилочные, предназначающиеся для подключения в специальный зажим под затягиваемый винт. Данный зажим имеется не у всех модулей, поэтому следует быть внимательным, выбирая изделие.

Недостатки

Недостатком данного соединительного устройства является трудность, а иногда и невозможность подключения модульных автоматов от разных производителей, у которых отличается высота модуля – меньший автоматический выключатель просто не достанет до отвода.

Также наблюдаются трудности при замене автомата – приходится обесточивать всю группу, и попускать все зажимные винты, чтобы приподнять гребёнку, а иначе невозможно будет снять модуль с DIN рейки.

Поэтому, чтобы обеспечить возможность «горячей» замены, многие электрики монтируют гребёнку не вплотную к автоматам, а с промежутком, достаточным, чтобы приподнять заменяемый модуль.

Чтобы добавить автомат нужно использовать перемычки, или менять шину.

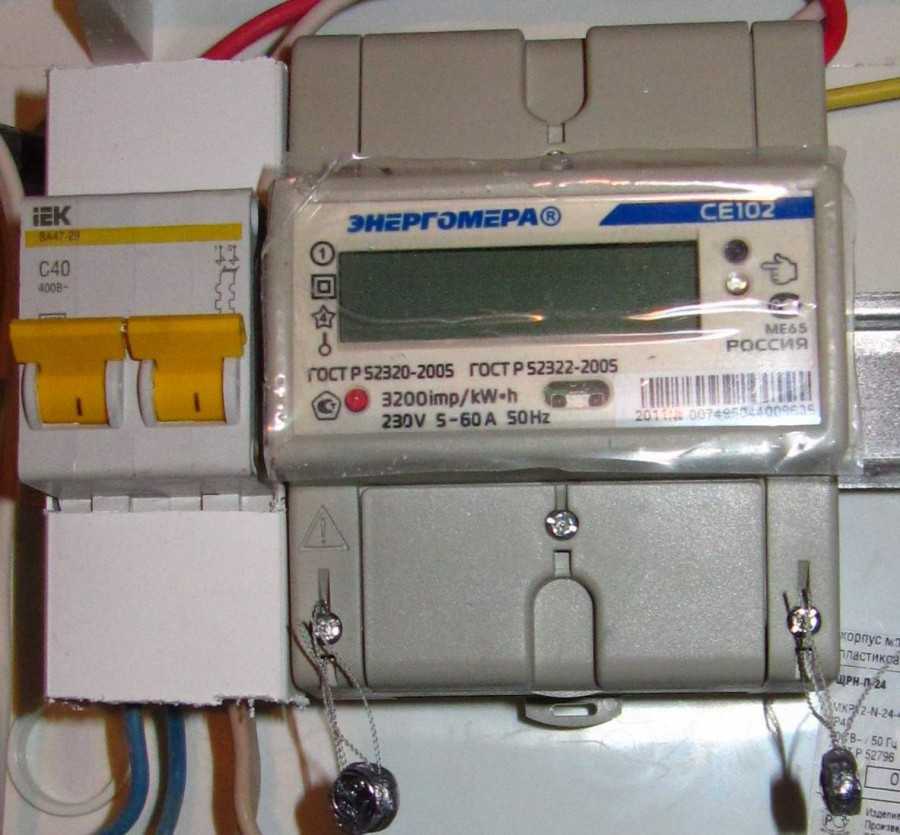

Принцип работы счетчика

Однофазные и трехфазные счетчики устроены по одному принципу. Разница только в том, что в сети 380 вольт учет ведется отдельно по каждой из фаз, а затем суммируется. Давайте разберемся, как работает счетчик для одной фазы, после чего понять устройство з-х фазного несложно. Ниже изображена блок-схема современного прибора с прямым подключением.

Клеммы для подключения проводов обычно располагаются в указанном на рисунке порядке, но лучше проверить по паспорту конкретного счетчика

Электронные модели

Электронные счетчики электроэнергии могут работать как в сетях переменного, так и в сетях постоянного тока

Постоянное напряжения обычно используется на предприятиях, так что для квартир и частных домов оно не слишком важно. Если сравнивать с электромеханическими моделями, по размерам электронные намного меньше, так как в них мало крупногабаритных элементов

Кроме того, они надежнее, так как нет подвижных деталей. Есть у электронных еще один плюс — они учитывают как активную, так и реактивную нагрузку (сумма индуктивной и емкостной составляющей).

Трансформатор напряжения подключен между фазой и нулем, трансформатор тока — в разрыв фазного проводника. Данные с трансформаторов передаются на преобразователь, где трансформируются в частотные сигналы и поступают в микроконтроллер. В нем расшифровываются показания и записываются в ОЗУ (оперативное запоминающее устройство). Параллельно микропроцессор руководит электронным реле и дисплеем.

Блок-схема электронного счетчика электроэнергии

Данные в ОЗУ сохраняются продолжительный период времени, записи делаются по типу дневника. В нем фиксируется расход электроэнергии по датам и времени, что позволяет провести анализ расхода. В некоторых модификациях, электронные трехфазные счетчики могут передавать информацию о расходе по специальному каналу. Этот канал может быть подключен к домашнему компьютеру, системе умный дом. При определенных настройках может автоматически передавать данные в абонентскую службу для проведения расчетов.

Еще одна функция электронных приборов учета — многотарифный учет. При наличии нескольких тарифных сеток, зависящих от времени, величина потребленной в разное время энергии, записывается в разные ячейки. При снятии показаний, данные списываются, умножаются на свой тариф. Использование многотарифного учета позволяет экономить на счетах за электричество.

Электромеханические или индукционные

Учет энергии в индукционных счетчиках построен на отслеживании параметров переменного магнитного поля, поэтому работать такие устройства могут только с переменным током.

Устройство индукционного электромеханического счетчика

Основной элемент индукционного 3-х фазного счетчика — специально сконструированный магнитопровод с прорезью. В прорезь вставляется край диска, закрепленного на оси. Через одну из катушек магнитопровода проходит ток, вторая подключена параллельно. К плоскости диска при помощи шестеренок подключен механический счетчик, отсчитывающий повороты диска.

Ток, проходя по магнитопроводу, создает магнитное поле, а оно вихревые потоки в алюминиевом диске. Взаимодействие магнитного поля и вихревых потоков создает крутящий момент, который заставляет диск крутиться вокруг своей оси. Чем больше сила тока, тем более мощное генерируется поле, тем быстрее вращается диск, тем быстрее сменяются показания на счетчике.

Подробнее о назначении

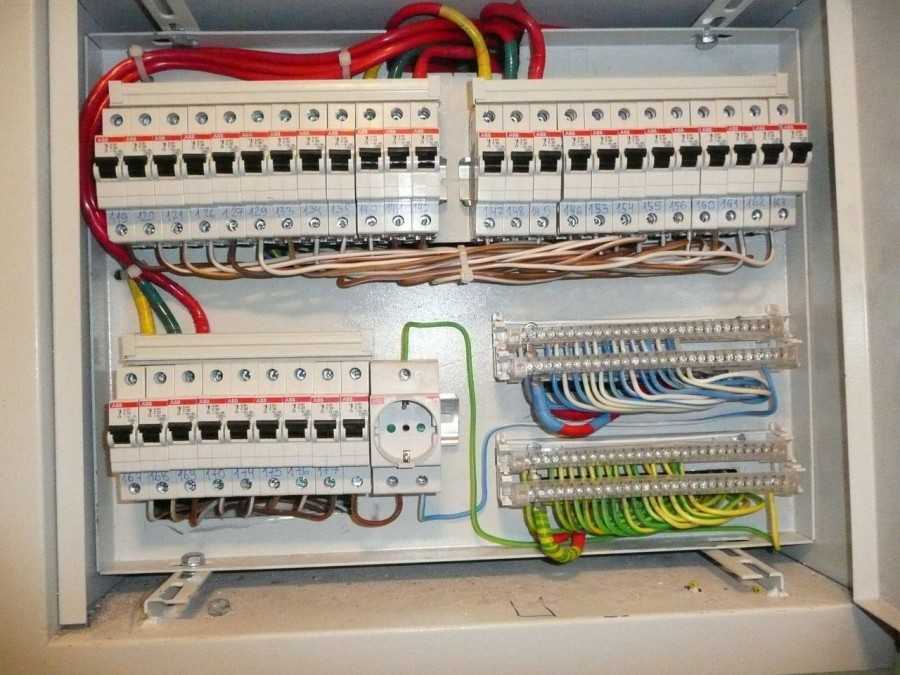

Использование заземляющей нулевой шины в системе проводке позволяет решить много важных моментов:

  • Создание нескольких точек, чтобы разделить общую нагрузку от основного ввода к нулевому проводнику.
  • “Открытие” механизма заземления посредством использования в конструкции прозрачной крышки, защищающей клеммы.
  • Повышение эффективности и работоспособности автоматических устройства защиты.
  • Обеспечение непрерывности линии от непосредственного заземления до выходной точки.
  • Экономия места в щитке, так как не будет необходимости размещать несколько одиночных шин.
  • Разделение проводов нулевого и фазного типа.

В целом, нулевая шина позволяет поднять безопасность функционирования сети на качественно новый уровень, однако ее использование и подключение должно быть максимально грамотным, поэтому к монтажу данного элемента электротехнической сети предъявляются особые требования.

Методы совмещения

Гребенка

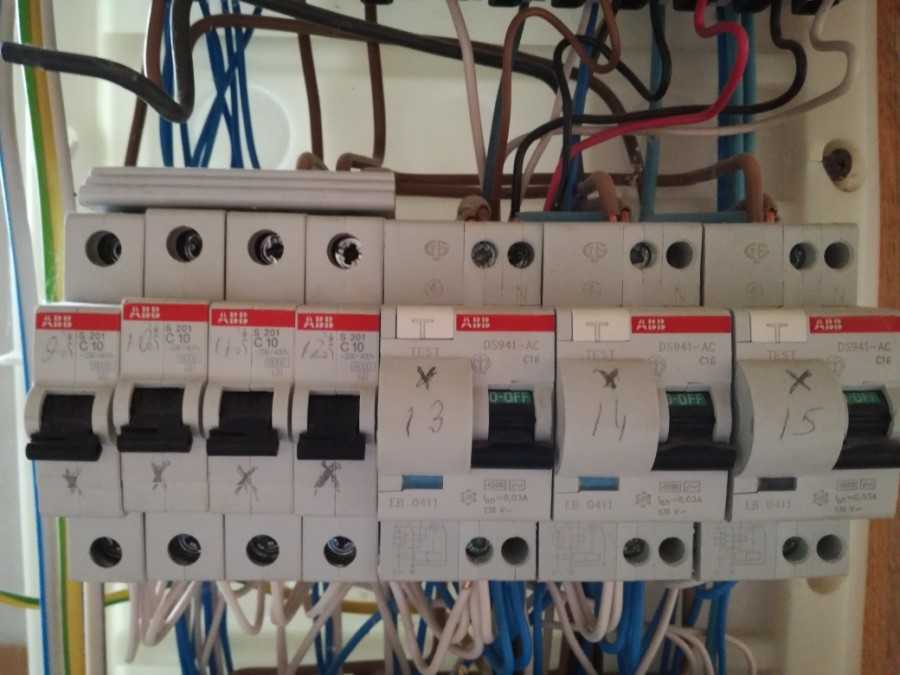

Чтобы правильно соединить автоматы, хорошо применить шину или гребёнку, которая подбирается в зависимости от числа фаз:

  • для цепи однофазной подходит двухполюсная, а также однополюсная модель;
  • трёхфазной – четырёх и трёхполюсная.

Установка отличается несложностью. Под необходимое количество автоматов подбирают определённую модель гребёнки с требуемым числом полюсов.

При выборе гребёнки с максимальным числом контактов, следует устранить излишки, используя ножовку. Заканчивая установку, шина вставляется одновременно в каждый зажим, а потом затягиваются винты. Установка выходов осуществляется соответственно схем.

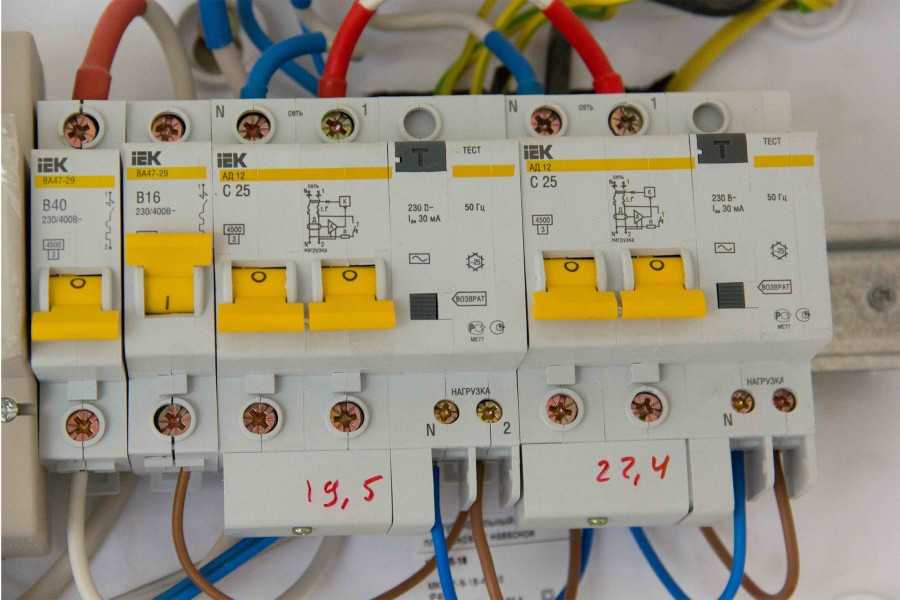

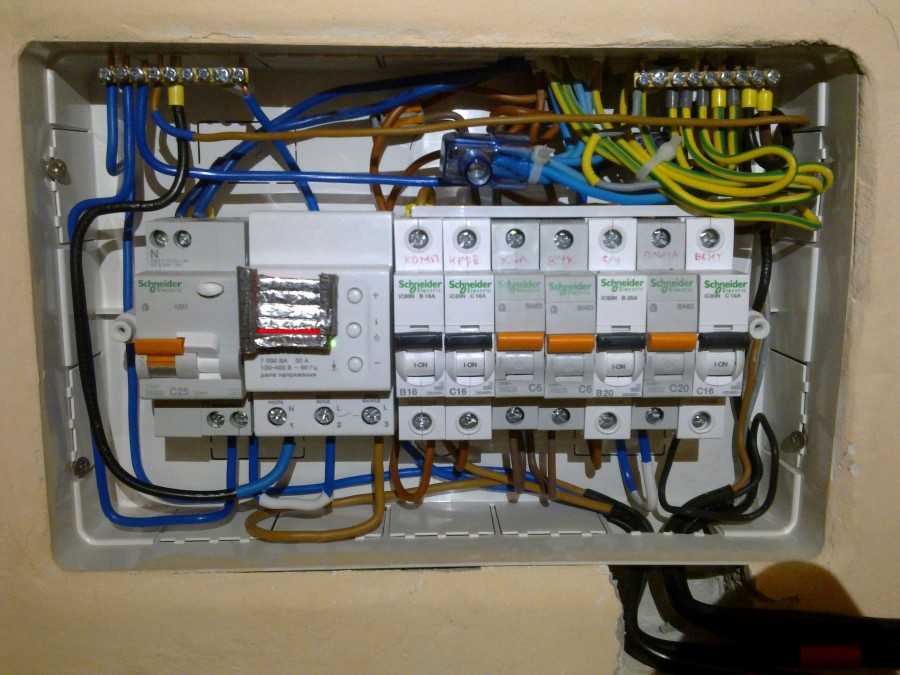

Перемычки

Соединение автоматов посредством перемычек используется, когда выключателей небольшое количество и при этом хватает в щитке пространства для беспрепятственного доступа ко всем контактам. Данный метод можно эксплуатировать не только для однофазного типа цепи, но и для трёхфазного варианта.

Для работ, проводимых в щитке, стоит провести подготовку всех перемычек требуемой длины, а также соответствующего сечения. Для применяемых проводников, так называемых, одножильных выбирается сечение для совмещения проводов автоматов с предварительно рассчитанной мощностью. К одному из подходящих способов создания перемычек относится безотрывный метод.

По окончанию подобной подготовки предпочтительно устранить с концов имеющуюся изоляцию приблизительно на сантиметр, затем оголить провод, убрав плёнку посредством ножа.

Потом следует установить концы в отверстия входа, зажав при этом винты. Затем осуществляется подключение нагрузочных источников к выходу, как на фото, где показано соединение выключателей автоматических наглядно.

Не стоит забывать, что нулевые, а также фазные провода важно прижимать не плотно из-за их возможности нагревания при работе электрической сети, а также вероятности возникновения нежелательного совмещения нуля с фазой по причине размягчения изоляции под влиянием нагревания

Для совмещения выключателей шлейфом можно воспользоваться проводом многожильного вида с требуемым сечением

Однако в данном случае его важно зачистить на несколько сантиметров

На конец следует надеть специальный наконечник, соответствующий по размеру сечению применяемого провода, обжав при этом посредством клещей. Можно совместить выключатели в последовательном порядке.

Придерживаясь инструкции совмещения выключателей, обустроенных в щитке, но при отсутствии требуемого инструмента, а также наконечников, можно пролудить не изолированный провод посредством паяльника.

При отсутствии специального паяльника, можно осуществить установку посредством проводников без изоляции. Подобная установка не практичная и при чрезмерных нагрузках может стать причиной перегрева проводников в зоне совмещения и, естественно, высокой степенью опасности нежелательного возгорания. Данный тип объединения не обладает привлекательным внешним видом.

Помните, что правильное объединение между собой автоматов с применением проводника многожильного следует осуществлять, придерживаясь предварительно разработанную схему. В данном случае можно применять автоматы разных изготовителей. Их диаметры могут полностью отличаться, так как установка проводом гибкого типа даёт возможность сделать это.

Определяясь, каким проводом предпочтительно объединить автоматы, проверьте правильность этого соединения. Как правило, распространено это для трёхфазной схемы. Даже мизерная ошибка может стать причиной замыкания и соответственно ущерба применяемому вами электрическому устройству.

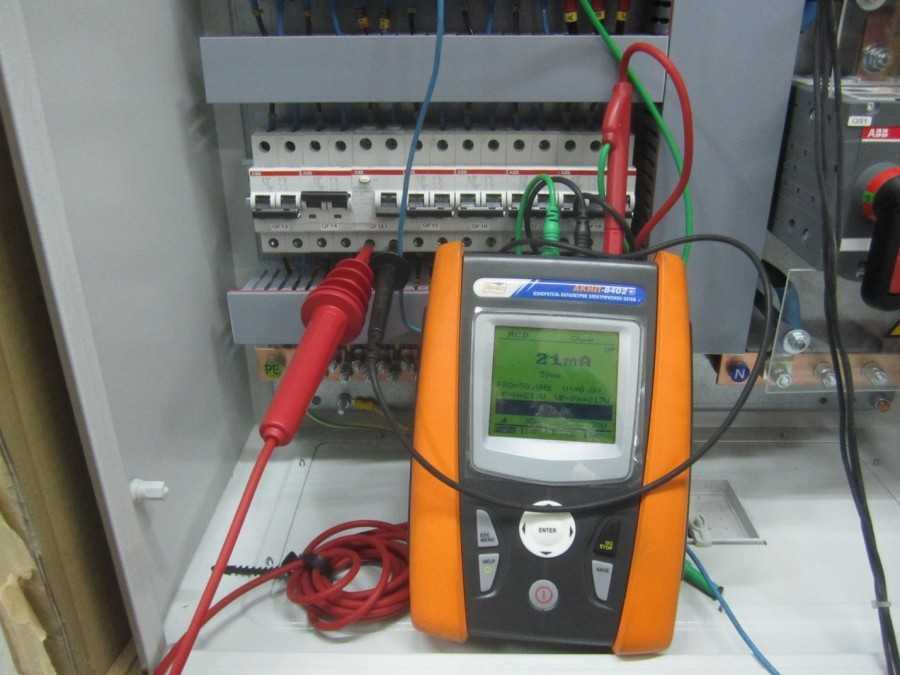

Особенности и правила монтажа

Типовая шина гребенчатая монтируется в границах вводного или распределительного щитка очень просто, не вызывая особых затруднений у исполнителя. Однако в этом деле имеется целый ряд нюансов, учитывать которые при монтаже гребенки для автоматических выключателей нужно обязательно.

Согласно требованиям нормативных документов, фазная шина размещается только на верхних контактах автоматов, объединяемых в одну линейку.

Особенности подключения шины под гребенку также проявляются в следующих тонкостях:

Поскольку ее проводящая часть при монтаже попадает между нижней прижимной пластиной и самой гребенкой, имеющийся на ней пластиковый изолирующий выступ должен быть обращен в сторону винтового крепления.
При нарушении этого требования не удается получить эстетичное соединение, которое лишено изгиба пластины.
При монтаже гребенки 3-х фазного типа важно следить за правильностью расположения изоляторов, что исключит возможность межфазного замыкания.

Обычно такие гребенки продаются уже отмеренными стандартными линейками, число монтажных контактов на которых бывает разным. Поэтому перед подключением подсчитывается общее количество соединяемых автоматов и с учетом их толщины отрезается ненужная часть шины.

Как собрать и подключить трековую систему от А до Я

Качество освещения влияет на работоспособность и комфорт в помещениях. Свет помогает продавать, создавать благоприятную атмосферу для творчества и обучения. Эти факты давно доказаны и неоспоримы.

Сегодня, хорошее освещение в домах и офисах, выставочных и торговых центрах, учебных заведениях и творческих студиях можно получить благодаря трековым системам. Эти осветительные конструкции можно устанавливать на потолок, стены или встраивать в пол. Главными преимуществами трековых систем являются:

  • Мобильность – их можно легко разобрать и собрать заново. Перевезти в новый дом или офис, дополнить новыми элементами или убрать ненужные.
  • Вариативность – благодаря использованию различных типов светодиодных светильников можно создавать уникальные световые сценарии, выполнять зонирование помещений.
  • Экономность – трековое оборудование в разы сокращает расход электроэнергии, не требует постоянного ухода или специализированного обслуживания.

Кроме того, благодаря огромному выбору комплектующих деталей можно собирать осветительные конструкции любой сложности и формы.

Способ подключения параллельных обмоток трансформатора

Мне часто задают вопрос: “Можно ли соединять параллельно одинаковые вторичные обмотки силовых трансформаторов?” Вопрос, безусловно, правильный, и на него нужно отвечать. Ныне в устаревшей аппаратуре можно найти большое количество готовых силовых трансформаторов заводского изготовления, которые радиолюбители приспосабливают под свои запросы. Очень часто эти трансформаторы не совсем подходят по параметрам, например, по требуемому току нагрузки.


Но если в трансформаторе имеется несколько одинаковых обмоток, возникает мысль увеличить выходной ток, соединив эти обмотки параллельно. Казалось бы, соединяй выводы одинаковых обмоток между собой и все! Но не все так просто. Во- первых, обмотки нужно соединить синфазно. Для проверки синфазности вторичных обмоток соединяем одни из выводов двух обмоток, включаем трансформатор в сеть и измеряем напряжение между оставшимися свободными концами. Если это напряжение близко к нулю, значит, обмотки соединены противофазно последовательно.

Когда на выводах удвоенное напряжение одной из обмоток, они соединены синфазно последовательно. В первом случае свободные концы обмоток можно соединить вместе и получить параллельное включение обмоток. Во втором случае концы одной из обмоток нужно поменять местами. Однако малейшая неидентичность обмоток способна повлиять на параметры силового трансформатора: его габаритная мощность и КПД при этом уменьшаются, а нагрев обмоток увеличивается.

Описание

В зависимости от приспособлений, которые подсоединяются, рассматриваемые детали подразделяются на несколько разновидностей по полюсам (от 1 до 3). В соединительной гребенке для автоматов число пластин и полюсных окончаний идентично. При этом каждый из соединителей предназначается для выполнения конкретных задач. Например, однофазные модели служат для подключения аналогичных выключателей, 4-полюсные версии агрегируют с трехфазными приборами.

Указанные изделия обладают различным показателем шага (от 18 до 27 миллиметров). Меньшие варианты ориентированы на взаимодействие с одним модулем. Шаг 27 мм служит для подсоединения полуторных модульных потребителей. При помощи гребенок реально смонтировать одновременно комплект автоматов (от 12 до 60 штук). По этой причине использование подобных приспособлений неактуально для соединения одной пары устройств. Оптимальный вариант – применение в распределительных щитах с множеством контактов.

Алгоритм подключения автоматических шин

Для подключения автоматических шин нужно:

  1. взять гребенку и извлечь из нее красновато-желтую шину;
  2. если для подключения требуется меньше автоматических выключателей, нежели существует отводов у монтажной шины гребенки, то следует отрезать нужное количество зубьев (три, пять или семь зубьев — зависит от вашего случая). Эту операцию можно выполнить любым инструментом, подходящим для ситуации, например, ножовкой по металлу. Части лучше разрезать по отдельности: изолятор отдельно, шины отдельно;
  3. затем, следует отрезать пластмассовый блок-корпус согласно протяженности медной пластины, желательно чуть больше, чем нужно, чтобы с краев гребенки не торчали детали. Также это поможет предотвратить короткое замыкание. На обрезанные стороны изолятора следует поставить специализированные заглушки, которые, как правило, продаются в комплекте с соединительной шиной. Но если таковые отсутствуют, то можно использовать изоленту;
  4. шину следует вставлять сверху подсоединенных приборов (каждый отвод должен присоединяться в соответствующее контактное гнездо). Далее следует завинтить гребенку под весь ряд нужных автоматов и подключить питание. Именно в этом месте выполняется совместное подключение провода с шиной в автомате.

СОЕДИНЕНИЯ ШИН С ВЫВОДАМИ

1. Выводы электротехнических устройств согласно ГОСТ 21242 могут быть плоскими и штыревыми. Размеры выводов приведены в Приложении 9.

2. Сварные соединения шин с выводами из однородных металлов должны выполняться согласно указаниям, приведенным в разделе 3.

Сварное соединение шин из алюминия и его сплавов с медным выводом следует выполнять с помощью переходной медно-алюминиевой пластины.

3. Разборные соединения шин с плоскими выводами в зависимости от материала выводов, шин и от климатических факторов внешней среды должны выполняться одним из способов, указанных в п.п. 1.2 — 1.7.

4. Для группы А контактные соединения шин со штыревыми выводами в зависимости от материала шины и значения номинального тока вывода следует выполнять:

а) для шин из меди, стали и алюминиевого сплава — непосредственно стальными гайками1 (рис. 1 а);

1 Во всех случаях должны применяться упорные гайки из меди или латуни

б) для шин из алюминия с выводом на номинальный ток до 630 А — непосредственно гайками из меди и ее сплавов по ГОСТ 5916 (рис. 2.1 б); на номинальный ток выше 630 А * непосредственно стальными или медными гайками с защитным металлопокрытием рабочей поверхности шины (рис. 2.1 в) или с помощью переходных медно-алюминиевых пластин по ГОСТ 19357 (рис. 2.1 г), или переходных пластин из алюминиевого сплава (рис. 2.1 д).

Рис. 2.1. Соединение со штыревыми выводами

1 — вывод из меди или ее сплавов; 2 — стальная гайка; 3 — шина медная, из алюминиевого сплава или стали; 4 — гайка из меди или ее сплавов; 5 — шина алюминиевая или алюминиевого сплава; 6 — металлопокрытие или смазка ЭПС-98; 7 — медно-алюминиевая пластина; 8 — пластина из алюминиевого сплава; 9 — шина из алюминиевого сплава

2.5. Для группы Б контактные соединения шин со штыревыми выводами в зависимости от материала шин следует выполнять:

а) шин из меди — непосредственно стальными гайками (рис. 2.1 а);

б) шин из алюминия и алюминиевого сплава — с помощью переходных медно-алюминиевых пластин по ГОСТ 19357 (рис. 2.1 г) или переходных пластин из алюминиевого сплава (рис. 2.1 д), при этом переходные пластины из алюминиевого сплава должны иметь защитное металлопокрытие или должна быть нанесена смазка ЭПС-98.

2.6. Размеры отверстий в шинах должны соответствовать диаметру штыревого вывода:

Диаметр штыревого вывода, мм 6 8 10 12 16 20 24 30 33 36
Диаметр отверстия шин, мм 6,6 9 11 14 18 22 26 32 35 39
