Электрические трехпозиционные переключатели — схема подключения

Как подключить генератор к сети дома: схема

Схему делают для электрической сети и генератора. Переключение при этом может происходить в ручном или автоматическом режиме

Особенно важно, где находится точка врезки коммутатора. Ее обязательно распологают после электрического счетчика, но до защитного устройства. Изучим сначала схему ручного переключения

Если напряжение исчезает, то с помощью переключателя или рубильника разрывают соединение с центральной сетью и активизируют генератор. Переключатель не должен реализовывать два этих действия одновременно. Обязательно предусматривают в установке нейтральное положение для последующего подключения

Изучим сначала схему ручного переключения. Если напряжение исчезает, то с помощью переключателя или рубильника разрывают соединение с центральной сетью и активизируют генератор. Переключатель не должен реализовывать два этих действия одновременно. Обязательно предусматривают в установке нейтральное положение для последующего подключения.

Получается, что ручным коммутатором могут служить рубильники перекидные или реверсивные переключатели. Делая выбор, нужно учитывать номинальные токи, чтобы они не были ниже того, который потребляется. Бывает разным процесс, как подключить генератор к сети дома. Схема и даже конструкция приспособлений также может отличаться. Посмотрите на изображение ниже. На нем показано подключение трехфазного генератора.

Кроме ручного способа, иногда устанавливают индикатор, который определяет наличие или отсутствие напряжения в общецентрализованной сети. Примером приспособлений могут выступить модульные индикаторы 220 В или световые индикаторы 220 В (дешевле в двадцать раз), которые имеют закрытый корпус и готовые проводки. Их недостаток — подключение до предохранителя.

При автоматическом переключении электрического генератора, как вытекает из названия, процесс происходит без участия человека, автоматически. Функция ложится на блок ABP. В его состав входят разные устройства: выключатели, детали индикации, реле регулировки напряжения, контакторы.

Такой генератор должен быть оснащен электрическим стартером. Для включения резерва централизованная сеть отключается, генератор запускается, прогревается, а проводка присоединяется к потребительской сети. Если же в сеть снова подается напряжение, процесс отключается в обратном порядке.

Резервный автоматический ввод может осуществляться разными системами. Можно рассмотреть процесс, взяв для примера модель GG700E бензиновый генератор. Подключение запускается после исчезновения напряжения от централизованной сети. Уже через двенадцать секунд будут обеспечены электрической энергией все потребители дома.

Система также способна контролировать стабильность подачи энергии. Если работа происходит ровно и непрерывно более десяти секунд, то питание начинает производиться снова через общую сеть. Прибор еще несколько секунд для проверки продолжает работу, а затем отключается.

Схема подключения

Типовые схемы подключения

Приобретая кабели для монтажа трехпозиционного устройства, необходимо учитывать максимальные значения рабочего тока в электроцепи. Если диаметр проводников превышает 6 мм2, для них покупают специальные наконечники. Менее толстые провода разрешается подключать напрямую к прибору, используя паяние или кольцевое разделывание.

Типовые схемы, подходящие для того или иного устройства, в том числе схема подключения переключателя с трех разных мест, приводятся в прилагающейся к нему технической документации. Некоторые из трехпозиционных изделий можно подключить не только на 3 полюса, но и на 1, 2 или 4 (возможное количество полюсов указывается в паспорте устройства). На вводе в квартиру устройство ставят в месте отвода от общего фазного проводника и нуля, чтобы отделить квартирную линию от генеральной магистрали. Производить монтаж выключателя и его последующую настройку можно только при выключенном электричестве. Современные изделия, рассчитанные на использование в квартирных щитах, обычно предполагают монтаж на DIN-рейку в 35 мм. Зажимы клемм у них маркируются цифрами, что позволяет избежать путаницы в процессе монтажных работ. После установки прибор, а также прилежащие контактные соединения необходимо чистить сухой ветошью хотя бы раз в 6 месяцев, предварительно обесточив сеть.

Схемы подключения

Управление освещением из двух, трех и более мест может быть реализовано по схеме, использующей проходной выключатель, подключение которого является достаточно несложной задачей.

Для того чтобы обеспечить управление освещением из двух мест, необходимо использовать схему коммутации, в состав которой входят два таких изделия. Изменение положения контактов любого из них приводит к включению или отключению напряжения на осветительном приборе. Реализовать эту схему можно, используя следующее соединение элементов электрической цепи.

Как видно из рисунка, схема подключения проходных выключателей имеет некоторые отличия от аналогичной схемы для обычных коммутационных устройств. Больше всего она напоминает подключение обычного двойного выключателя, однако имеется принципиальное отличие, состоящее в том, что в любом положении замыкающих контактов одна из двух коммутируемых цепей является замкнутой. Таким образом, два выключателя составляют единую систему управления освещением.

Такое техническое решение позволяет подать напряжение на вход потребителя электрической энергии при помощи изменения положения контактов любого двух коммутационных устройств.

Проходной выключатель, схема которого представлена на рисунке, позволяет управлять освещением из двух мест. На практике часто возникают ситуации, требующие применения более сложных устройств, обеспечивающих возможность управления работой электрической сети из трех и более мест.

Для реализации различных схем управления потребителями электроэнергии могут быть использованы двойные или тройные, а также перекрестные выключатели.

2 научных методики управления освещением удаленных территорий из любых мест

Начну их объяснение с наиболее старой и отработанной технологии.

Как работает импульсное реле в схеме освещения

Типовой малогабаритный релейный модуль импульсного типа создается в корпусе с возможностью установки на Din рейку.

Как и в любом реле здесь имеется обмотка, которая при подаче на нее управляющего сигнала, в нашем случае — импульса тока, срабатывает. Это вызывает изменение положения выходного силового контакта: он открывается или закрывается.

Конструкции подобных реле разрабатываются под разные типы напряжения и нагрузки. Для использования в схемах освещения обычно выбирают модули на 220 вольт по мощности коммутируемых лампочек.

Схема управления освещением от импульсного реле выглядит следующим образом.

Само импульсное реле защищается автоматическим выключателем и своим силовым контактом подает или снимает потенциал фазы на светильник. Оно работает от импульса, поступающего с любой кнопки.

Параллельное включение нужного количества кнопочных выключателей, работающих по принципу замыкающего контакта с самовозвратом, обеспечивает подачу управляющего импульса на реле.

Коммутировать сигнал можно с любого участка. Причем цепи создания импульса не передают больших мощностей и могут выполняться тонким проводником.

Однозначными преимуществами этой схемы по сравнению с проходными двухклавишными выключателями являются:

1. простота и доступность элементной базы: кнопки надежнее чем проходные и реверсивные модули. В случае поломки их легко поменять;
2. подключение реле к светильнику не требует монтажа сложных логических цепочек из толстого провода с запутанным монтажом. Кабель между ними проложить не сложно. Обвязку же кнопок вообще в большинстве случаев допустимо выполнить обычной телефонной «лапшой»;
3. значительная экономия материальных средств за счет снижения затрат на кабельную продукцию.

К недостаткам этой конструкции относятся:

• необходимость для каждого светильника приобретать индивидуальное импульсное реле;
• требование разносить эти модули на небольшое расстояние друг от друга, вызванное возможностью их ложного срабатывания от импульса, поступающего на соседний близкорасположенный корпус.

Системы освещения, управляемые импульсными реле, создают серьезную конкуренцию технологиям, использующим проходные и перекрестные выключатели.

Отдельное внимание следует обратить на беспроводные конструкции. Современная схема удаленного управления светом в системе Умный дом

Современная схема удаленного управления светом в системе Умный дом

Благодаря развитию научных разработок в области микропроцессорных технологий, совершенствованию проводных и беспроводных каналов передачи информации появилась возможность управлять бытовым освещением удаленно.

В качестве примера была освоена и оценена самая простая система умного дома для квартиры от компании Sonoff.

Довольно удачно и практично получилось управлять светом со смартфона через каналы информации интернет.

Однако подключение умного выключателя от Сонофф требует наличия трех проводов в подрозетнике, а в старых зданиях везде проложено только два. Мне пришлось менять этот участок. Думал, что это не вызовет сложностей.

Но от старого хозяина остался сюрприз. Пришлось прикладывать значительные усилия и смекалку для монтажа нового участка. В итоге заработал нормально.

Две последние методики я привел для того, чтобы вы могли сконцентрировать свои усилия на анализе разных способов управления домашним освещением, выбрать наиболее подходящий.

Проходные двухклавишные выключатели, схема подключения которых требует хороших навыков электрика, являются не единственным средством решения подобных задач. Ищите оптимальный вариант под свои конкретные условия.

Я же вам предлагаю дополнительно ознакомиться с материалами полезного видеоролика по нашей теме.

Автор «Обо всем Это интересно» довольно просто и подробно преподносит полезную для новичков информацию.

Схема распределительно щита с переключателем «сеть-генератор»

Подробности Опубликовано: 04 Июнь 2015 Просмотров: 23824

В дачных массивах, на садовых участках, в частном секторе и подобных местах актуальны частые перебои с электричеством. Тут могут отключить свет на час, на целый день или на более длительное время. Это создает не мало проблем, так как человек уже не представляет себе жизнь без электричества. У него дома работают: холодильник, телевизор, освещение комнат, насос для полива огорода и тому подобное.

В таких места очень популярны бензиновые электростанции. Отключили свет — завел бензогенератор и дальше радуешься жизни. Электростанцию необходимо подключать к распределительному щиту через специальную выведенную розетку. Ниже я рассматриваю схему распределительного щита с переключателем «сеть-генератор», который позволяет перейти на электропитание от бензогенератора при пропадании внешней сети и обратно.

Здесь рассматриваю ручное переключение, которое осуществляется с помощью реверсивного рубильника. На всех схемах изображен переключатель фирмы ABB OT40F3C. Это качественный и надежный реверсивный рубильник. У него три положения:

• ручка повернута влево — замкнуты контакты его левой части, а в правой части разомкнуты;
• ручка в вертикальном положении — разомкнуты все контакты (и справа и с лева);
• ручка повернута вправо — замкнуты контакты его правой части, а в левой части разомкнуты.

Если написанное не совсем понятно, то посмотрите самую последнюю схемку и вы сразу поймете как он работает.

Стоит отметить, что если вы будете брать такой реверсивный рубильник на больший ток, то ручка для переключения в комплект не входит. Ее нужно покупать отдельно.

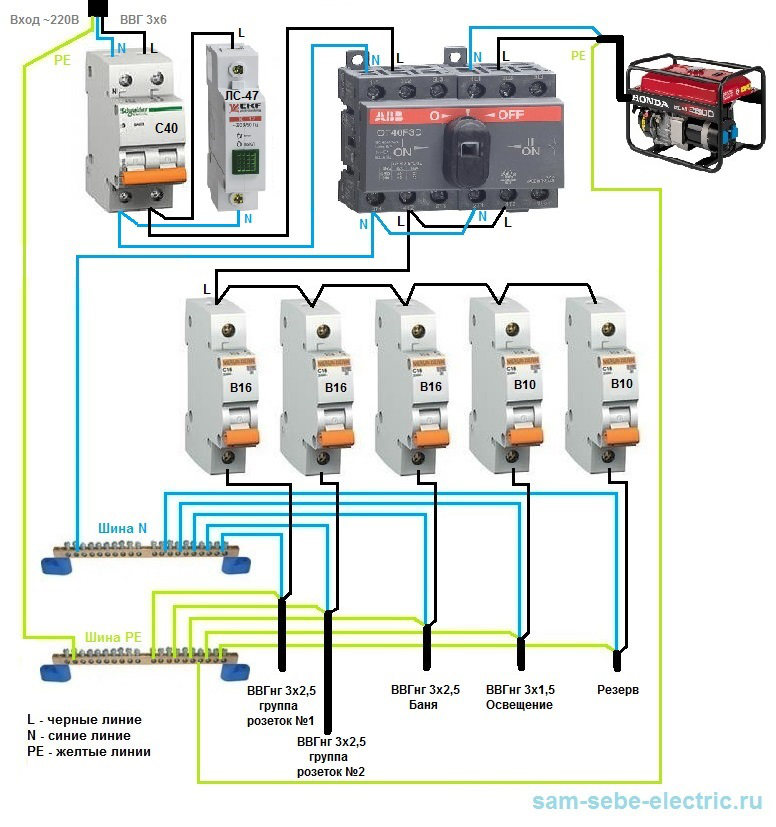

Ниже представлена простая однофазная схема распределительного щита с переключателем «сеть-генератор». Для небольшой дачи или садового домика этого предостаточно. Если у вас большой дом, то тогда тут нужно пересмотреть номиналы входного автомата и увеличить число групповых линий. Тут все индивидуально.

В таких щитках очень удобно использовать индикатор сети. Например, сигнальную лампу ЛС-47. Для чего она здесь нужна? Допустим отключили свет и вы завели электростанцию. Все работает.

Дальше как определить появилось ли в сети напряжение или нет? Не будете же вы каждые полчаса бегать к распредщитку и индикатором проверять дали свет или нет. Это не удобно и со временем забывается. Так можно упустить этот момент и «сидеть» на бензогенераторе до вечера. А бензин нынче дорогой.

В такой ситуации индикатор напряжения сети вам сразу покажет, когда дадут свет

Он просто засветится и вы сразу на него обратите внимание. Его хорошо видно из далека даже через прозрачную крышку щитка. Как только сигнальная лампа загорелась, так сразу заглушили электростанцию и перевели переключатель в режим работы от сети

Как только сигнальная лампа загорелась, так сразу заглушили электростанцию и перевели переключатель в режим работы от сети.

Ниже представлена та же самая схема распределительного щита, но уже с сигнальной лампой ЛС-47.

Если вы хотите защитить себя и дачу от утечек тока, то необходимо установить УЗО. Ниже представлена схема с одним общим защитным устройством. Если вы хотите большего, то смело в бой. Тут можно фантазировать до бесконечности.

Для большего понятия работы такой схемы я красными линиями схематично показал состояние контактов реверсивного рубильника и красными стрелками показал направление тока.

Ниже представлена работа от внешней сети.

А тут уже представлена работа от бензогенератора.

А это уже две схемки работы данного распределительного щита в одной. Вроде как мультик получился. Нравится?

По просьбам посетителей сайта ниже выкладываю 3-х фазную схему электрощита с переключателем «сеть-генератор»

Также не забываем улыбаться:

Идет пьяный мужик домой и об каждый фонарный столб бьется головой. Тут его встречает знакомый и спрашивает: — А почему это ты так об столбы бьешься, чем они тебе мешают? Обойти не можешь? — Вовсе не в этом дело, просто я так дорогу домой определяю. — Не понял. — А что тут непонятного? Вот еще 3 столба по этой улице, потом еще 7 по другой — и я дома.

Реверсивный рубильн ик для дома

Необходимость перехода на резервный источник, как правило, вызвана либо аварийной, либо нештатной ситуацией. В связи с этим нередко все переключения осуществляются неквалифицированным персоналом и зачастую в сложных условиях — в темноте, тесноте, под открытым небом. Именно поэтому требования к резервирующему оборудованию достаточно жесткие:

Стоит отметить, что каким бы методом переключения на резервное питание вы ни пользовались, ручным или автоматическим, все условия должны быть по возможности максимально соблюдены. Ведь именно от этого будет зависеть не только обеспечение бесперебойного питания объекта, но и безопасность людей.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Перекидной рубильник для генератора: принцип работы и виды, как сделать своими руками Устройства реверсивного типа на 2 направления применяются для переключения подачи электроэнергии от генератора или общей сети и обратно. Спрашивайте, я на связи!

Принцип работы

Трехпозиционный переключатель

Переключатель на 3 положения имеет рукоятку с тремя позициями для размыкания и замыкания цепочки. Серединная позиция обеспечивает размыкание каждой имеющейся группы контактов. Управление устройством пользователь осуществляет вручную. Верхние контакты применяются обычно для подсоединения вводов, а нижние – нагрузки. Такое устройство не снабжено расцепителями (тепловым либо электромагнитным), так что при его установке на входы ставят выключатели-автоматы, срабатывающие при перегрузке. Данная конфигурация предотвратит инциденты искрения и повреждение целостности изоляционного материала проводки. В прошлом эти приборы применялись в качестве ведущих устройств ввода в распредщитах. Со временем это место заняли выключатели-автоматы, но гибкость и простота конструкции позиционных переключателей, а также их невысокая цена обеспечивают этим изделиям достаточную популярность.

Варианты подключения

Очевидная схема подключения любого трехклавишного выключателя – управление тремя разными светильниками. Каждая из 3 контактных групп коммутирует свой светильник независимо от других.

Схема управления тремя светильниками.

При подключении через распредкоробку топология монтажа выглядит так:

Прокладка проводников для управления тремя светильниками.

Из рисунка видно, что для выполнения такого монтажа потребуется:

• трехжильный кабель от распределительного щита;
• три кабеля по три проводника к каждому потребителю;
• четырехжильный кабель от распредкоробки к коммутационному прибору.

В распаечной коробке находится большое количество соединений. Поэтому выбирать распредкоробку надо соответствующего размера.

Важно! Проводник PE в системах электроснабжения TN-C может отсутствовать. На работу схемы он не влияет

Но если он имеется, его обязательно надо прокладывать и подключать к светильникам к клеммам, обозначенным буквами PE или символом заземления. Это вопрос безопасности эксплуатации.

Другой вариант подключения прибора с тремя независимыми группами контактов – управление многорожковыми люстрами.

Схема управления многорожковой люстрой.

Отличие этой схемы от предыдущей:

• проводники PE и N тянутся не к каждой отдельной лампе, а к светильнику в целом;
• каждая клавиша может управлять как отдельной лампой, так и группой лампочек – в зависимости от внутренней схемы люстры.

Прокладка и соединение кабелей для управления многорожковой люстрой.

Если изучить схему прокладки проводников, то очевидно, что в этом случае монтаж в распредкоробке будет гораздо менее плотным, чем в предыдущем случае. Второе отличие – перечень кабелей. Если освещение питается от сети TN-S или TN-C-S (с защитным проводником PE), то для выполнения проводки потребуются:

• кабели в 3 жилы от распредщита до коробки (две, если нет PE);
• пятижильный кабель от распредкоробки до люстры.

Как и в предыдущем случае, выключатель подсоединяется четырехжильным кабелем.

В видео наглядно на примере показана схема подключения.

Разновидности трехпозиционных переключателей

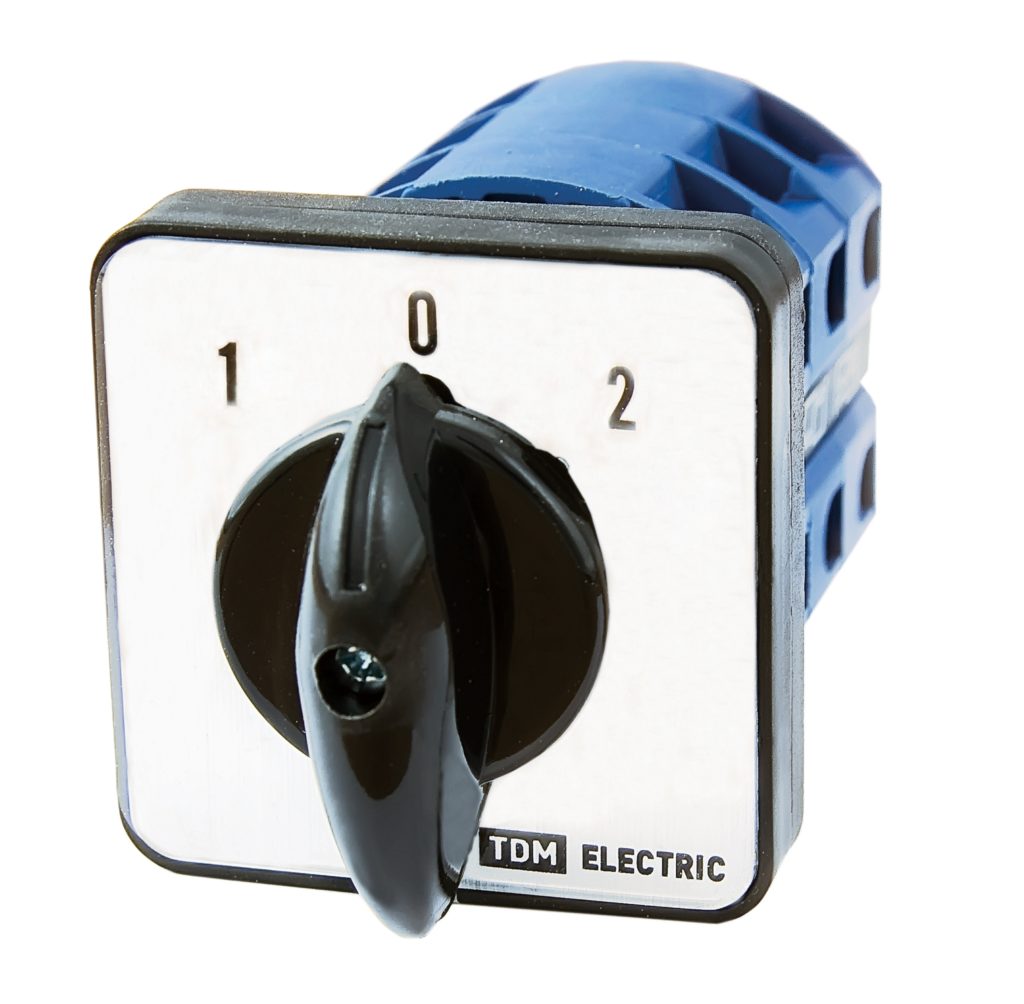

Трехпозиционный пакетный переключатель

Электрические переключатели на 3 положения выпускаются в различных вариантах исполнения. Некоторые модели снабжены опцией фиксации положения переключения. Они оборудованы механизмом запора на ключ,  исключающим самопроизвольный переход в другое положение. Другие, этой функции не имеющие, самостоятельно возвращаются в исходную позицию. Конструкция некоторых устройств предусматривает наличие нулевого положения – оно предполагает разъединение всех контактов.

Обычно изделия выпускаются с расчетом на эксплуатацию в электросетях с номинальным показателем силы тока 25, 16 или 10 А. Что касается напряжения, для постоянного тока его показатель может достигать значения 220 В, для  переменного – до 500. Аппараты снабжены маркировкой, показывающей уровень мощности и категорию защиты.

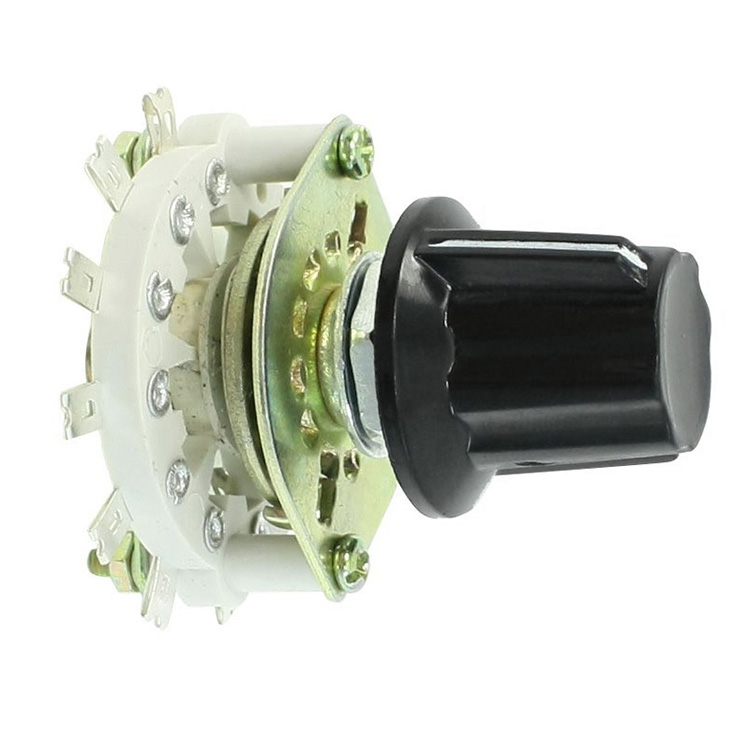

Наиболее распространенный вариант исполнения — пакетный механический переключатель на 3 положения. Элементом управления у них является не кнопка, а рукоять. Современные модели оборудованы эргономичными ручками, конструкция которых предотвращает скольжение пальцев. Изделия бывают двух видов – галетные и кулачковые. Устройство галетного переключателя включает в себя пластиковые пластины (пакеты) с жестко фиксированными на них выводами контактов. Между последними находятся фибровые шайбочки для гашения искр, которые вместе с двойным разрывом электродуги позволяют коммутировать высокие токи. Есть и двигающийся контакт, соединенный с механизмом переключения. Его позиция устанавливается посредством поворота вала, который обеспечивают ручка и специальная пружина, позволяющая моментально размыкать и замыкать контакты. У вала есть 3 установленных положения, каждому из которых соответствует некоторая конфигурация зажатых или открытых пар контактов. Такой прибор можно использовать, в том числе, для подсоединения трехфазного электрического двигателя с опцией реверса – вращения ротора в направлении, отличном от нормального. Работа автоматического трехфазного переключателя

Кулачковое устройство тоже включает в себя серию пакетов, но устроенных по-другому. На внешних сторонах пластинок, соединяющихся с корпусом, располагаются двигающиеся контакты, а на внутренних – статичные. Первые из них имеют вид мостов с пружинами. Их позиция регулируется штоковым механизмом, меняющим положение под действием кулачка. У последнего, в  свою очередь, позиция меняется посредством рукоятки и вала. Как в случае галетных моделей, так и в устройствах с кулачками у вала может быть разное число позиций (до восьми). В трехпозиционных приборах их число равно трем.

Крепиться выключатель может на дин-рейку, на стену, в шкаф, в зависимости от модели. Выпускаются изделия с защитой от взрывов, используемые на производствах, представляющих опасность для здоровья человека. Большинство трехпозиционных выключателей, тем не менее, восприимчивы к взрывам, температурным перепадам, не терпят попадания влаги. Степень чувствительности прибора к условиям окружающей среды можно определить по внешнему виду: если изделие открытое, лишено защищающего корпуса, оно отличается высокой чувствительностью, устанавливать его надлежит только внутри щита в помещении с сухим воздухом. Переключатели с корпусом из пластика или металла и защищенными от прикосновений зажимами можно ставить и вне щита.

К плюсам устройств стоит отнести надежность функционирования, стойкость к износам и достаточно низкую цену. Они очень быстро подавляют электрические дуги, но выдерживают ограниченное число коммутаций перегрузок. Слабой стороной этих изделий по сравнению с выключателями-автоматами являются также ограниченные возможности в качестве защитного устройства: они не предохраняют от инцидентов короткого замыкания. Также механические переключатели не подлежат ремонту: если изделие пришло в негодность, его демонтируют с последующей утилизацией, а на его место устанавливают новое. Выходят из строя они относительно быстро, хотя некоторые производители заявляют, что устройство способно выдержать до полумиллиона переключений.

Для чего нужен проходной выключатель и как он работает

Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.

Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).

Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.

У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.

Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.

Виды клемм для соединения проводов: советы по выбору

Схема подключения УЗО: инструкция, методы, ошибки

Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.

Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.

Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.

В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.

Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:

• вход соединяется с первым выходом;
• вход соединен со вторым выходом.

Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.

Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).

Подключение выключателя на 3 точки

Еще на этапе строительства важно разработать электрическую схему и продумать ее монтаж. Необходимо учесть все места, где будет располагаться прибор для контроля освещения с 3-х точек

Речь идет о длинных коридорах, лестницах, подвальных помещениях. Если монтаж будет проводиться собственными силами, специалисты рекомендуют сначала объединить проводами 2 проходных выключателя и лампочку. Такой подход позволяет запомнить, какими контактами и как производилось подсоединение. При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении.

Проходной

Для подключения схемы из трех точек понадобится два переключателя на два направления и один перекрестный вариант.

Проходные переключатели в подобных схемах устанавливаются вначале и в самом конце. Число осветительных приборов при этом не ограничено, но с появлением каждого последующего требуется разводка в распредкоробке, что приводит к еще большему количеству проводов.

Принципы подключения следующие:

1. Проходной переключатель соединяется с клеммами перекрестного. Замыкает цепочку осветительный прибор. Фазовый провод к входному контакту, а тот что от светильника, тянется к щитку.
2. К проходным переключателям ведется трехжильный провод, а к перекрестным – четырехжильный.

Проходные и перекрестные варианты работают при номинальных показателях тока 6, 10 и 16А.

Перекрестный

1. Нулевой провод протягивается от щитка в распределительную коробку. На контакты лампы его перекидывают только с разветвителя.
2. Фазный кабель протягивается из щитка, рабочий провод отводится на контакты выключателя.
3. Разветвительная коробка позволяет произвести последовательное соединение контактов. Фаза кидается на перекрестный выключатель, который устанавливается между двумя проходными моделями. Потом фаза кидается и на второй проходной.
4. От второго проходного выключателя ведется кабель для подсоединения ламп.
5. Завершающим этапом станет монтаж распределительной коробки на стену. Устанавливается поверх стены или монтируется в стену.

Перекидные рубильники

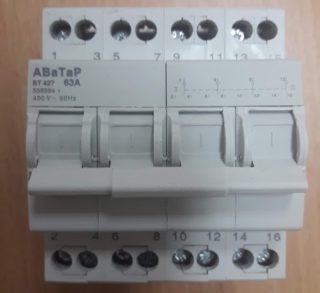

Перекидной рубильник 4-х полюсный 63А АВаТар

Электрорубильник обеспечивает разъединение сети с одним энергоисточником и подключение к другому. Наличие средней точки объясняет название “перекидной”. Приборы выпускаются с дугогасителями, обеспечивающими коммутацию при подключенном напряжении. Модели без дугогасительных механизмов коммутируются при выключении нагрузки. Выключатель работает только в ручном режиме – переключение осуществляется при помощи изолированного рычага управления.

Конструкция устройства представлена:

• герметичным корпусом;
• подвижными ножевыми контактами с двумя рабочими положениями и одним промежуточным;
• дугогасительной камерой, но есть рубильники без нее;
• клеммами для подключения к сети.

Включение к одной нагрузочной линии осуществляется по принципу:

1. На контакт № 1 подсоединяется основное энергоснабжение.
2. На контакт № 2 подключается дизельный или электрический генератор.

Если требуется ввод в строение с трехфазным напряжением, используется рубильник трехфазный с 4-мя полюсами. Устройство подключается так:

1. Вводить электросеть нужно через 4 клеммы.
2. На 4 клеммы подкидывается генератор.
3. На 4 клеммы подсоединяется нагрузка.

Классификация и маркировка пакетных выключателей и переключателей

«Пакетники» выпускаются в довольно большом разнообразии моделей. Об их характеристиках можно судить по нанесенной маркировке.

Принята такая схема маркировки моделей:

ХХ Х – ХХХ  ХХ  ХХ  ХХХХ  ХХХХ

ХХ — тип прибора. Возможны два варианта:

ПВ — пакетный выключатель;

ПП — пакетный переключатель.

Х — количество полюсов (то есть коммутирующих пакетов). Указывается цифрой, обычно от 1 до 4.

ХХХ — номинальный ток, например, 25А. как мы помним, для трехфазной сети этот показатель должен уменьшаться на одну ступень.

ХХ — актуально только для переключателей – это количество направлений при коммутации электрических цепей. Возможные значения – от Н2 до Н4. Обозначение Р говорит о предназначении переключателя для реверсивного запуска электродвигателя.

ХХ — обозначение климатического исполнения прибора и категория его допустимого размещения, в соответствии с ГОСТ 15150.

ХХХХ — обозначение степени защищённости корпуса и материала его изготовления:

Отсутствие символов – защиты не предусмотрено, IP00;

кар. 30 — карболитовый корпус, степень защиты IP30;

пл. 56 — корпус из ударопрочного негорючего пластика, степень защиты IP56;

сил. 56 — силуминовый корпус, степень защиты IP56.

ХХХХ — условное обозначение способа крепления пакетного выключателя (переключателя).

исп. 1 – исполнение 1, крепление передней скобой за панелью толщиной до 4 мм;

исп. 2 – исполнение 2, крепление передней скобой за панелью толщиной до 25 мм;

исп. 3 – исполнение 3, крепление задней скобой внутри распределительного шкафа (чаще всего как раз и встречается в подъездных шкафах);

отсутствие символов – исполнение 4, характерное для приборов, обладающих степенью защиты IP30 или IP56. Крепление осуществляется через предусмотренные монтажные отверстия в нижней части корпуса.

Пакетные выключатели с равным количеством полюсов и одинаковым токовым номиналом, но в различном исполнении

 Для примера на иллюстрации показано несколько одинаковы по количество полюсов и по номинальному току нагрузки пакетных выключателей в различном исполнении.

• «а» и «б» — выключатели, не имеющие защиты (IP00). Разница между ними – в исполнении: «а» — исполнение 1 с креплением передней скобой, «б» — исполнение 3 с креплением задней скобой.
• «в» — выключатель в карболитовом корпусе, степень защиты IP30, только от попадания твердых предметов, то есть со спрятанными под изолированным корпусом клеммами.
• «в» и «г» — выключатели соответственно в ударопрочном пластиковом и в силуминовом корпусах. Степень защиты IP56, то есть практически полная, в том числе от самой мелкой пыли и от прямого попадания воды. Предусмотрены сальниковые проходы для герметизации подходящей к выключателю проводки.

Все выключатели, имеющие ту или иную степень защиты, имеют исполнение 4, то есть их крепление осуществляется через предусмотренный проушины с монтажными отверстиями.

Чтобы закончить с маркировкой, дадим еще одну таблицу. Это – условные обозначения различных пакетных выключателей и переключателей на электрических схемах.

Обозначение пакетных выключателей и переключателей на электротехнических схемах и принципы коммутации их контактов

Как уже, наверное, становится понятно, в руках настоящего мастера пакетный переключатель становится своеобразным «конструктором». Можно создать различные схемы коммутации электрических цепей.
