Турник своими руками: инструкция по изготовлению домашнего снаряда

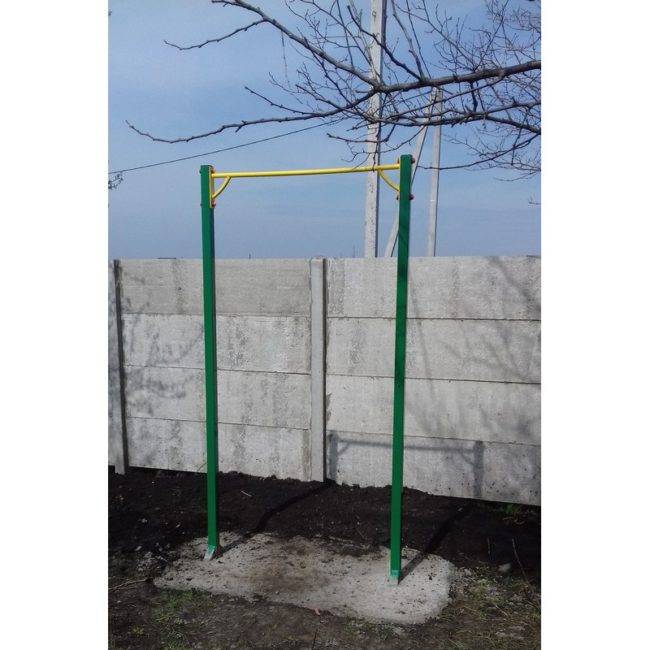

Как сделать П-образный турник с опорами из бруса

В этом случае потребуется массивный брус, бревно или доска для стоек и планка круглого сечения для перекладины. В качестве последней лучше использовать не только что срезанные и оструганные ветки подходящего размера, а качественное покупное дерево, прошедшее камерную сушку, причем твердых пород – дуб, бук, вяз, орех. Заменить такую перекладину можно металлической трубой.

Необходимые материалы для турника с приведенной выше схемы:

  • брус 100х100 мм или кругляк диаметром 100…120 мм;
  • кругляк или труба диаметром 30…35 мм с длиной 1,2 м и более;
  • цементный раствор с добавлением шлака или щебня для бетонирования опор;
  • скобы или фиксаторы для крепления перекладины.

Дополнительно можно выполнить раскосы для усиления конструкции.

Важно: если расстояние между опорами перекладины составляет более 1,2 м, использовать деревянную планку не стоит, слишком велик риск ее повреждения при неравномерных нагрузках!

Выполнение работ:

подготовить ямы для установки столбов. Заглубление должно быть не менее 0,5 м, при увеличении веса/роста пользователя необходимо увеличивать и заглубление. Так, для турника с высотой перекладины 2,2 м и выше лучше заглубить столбы на 0,7…0,8 м

Обратите внимание, глубина скважины под стойку должна быть на 10…15 см больше, чем планируемое заглубление;

на дне ямы устроить подушку из смеси песка и щебня, чистого песка или щебня, бутового камня и других подобных материалов толщиной 10…15 см. Желательно выполнить трамбовку;
стойки, обрезанные до нужной высоты, обернуть в нижней части гидроизолирующим материалом (рубероид) по битумной обмазке и установить по уровню в ямы

Чтобы столбы не покосились, подпереть их временными укосинами;

забетонировать стойки и дождаться набора бетоном прочности не менее 50% (3…7 дней в зависимости от погоды);
установить горизонтально перекладину. Способ крепления может быть любым – от укладки кругляка в вырубленные пазы с последующей обвязкой канатом до скоб. Если в качестве стоек использовались стволы деревьев, логично подобрать участки с естественной развилкой.

При наличии деревьев, которые не жаль портить креплением скоб, можно использовать вариант с одной стойкой или креплением перекладины на двух расположенных рядом стволах. В последнем случае обязательное условие – расстояние между стволами 1,2…1,8 м.

П-образная конструкция может оказаться недостаточно устойчивой, поэтому некоторые мастера предпочитают А-образные опоры.

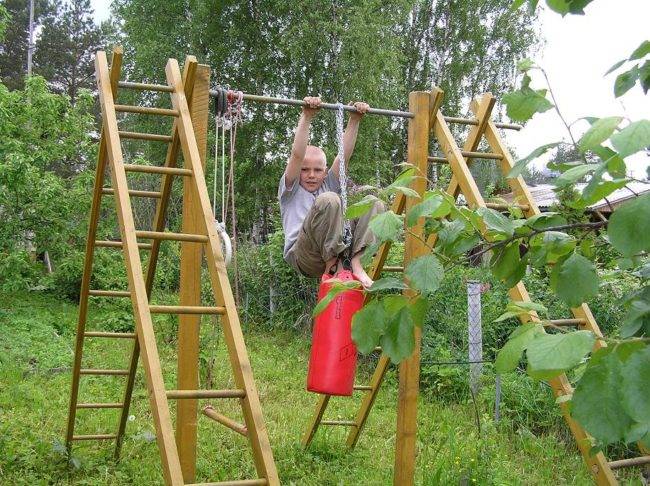

Данная конструкция – основа для качелей, поэтому в перекрестье А-образных стоек уложен брус. Но с тем же успехом можно уложить круглую перекладину, закрепив ее обвязкой, скобами или саморезами.

Еще один способ увеличить устойчивость – добавить к турнику брусья или второй турник с большей или меньшей высотой перекладины.

В представленном варианте стойки сделаны из сдвоенной доски 100х25 мм, для перекладин использованы металлические трубы, а их крепление выполнено путем прорезания отверстий в стойках.

Размеры турника из нескольких частей можно найти на одном из представленных ниже чертежей.

Турники в дверной проем

Распространенные конструкции турников для дверей показаны на рис. Для самостоятельного изготовления они мало пригодны: на изогнутые штанги-«рога» приходятся, из-за большого отношения плеч рычага, высокие нагрузки, поэтому делать их нужно из спецстали

И, обратите внимание – сборка только на болтах. Сварочные швы под такими нагрузками ненадежны


Турники в дверные проемы промышленного производства

Еще хуже обстоят дела с нагрузками на узел крепления к стене. Там отношение плеч доходит до (10-15):1 и нагрузки возникают колоссальные, а стена в этом месте, как правило, ослаблена. Если же главный в доме атлет, уходя, забудет снять турник, а слабой половине понадобится закрыть дверь, то недолго и до травмы: в процессе установки/снятия железина под 20 кг весом неизбежно оказывается над головой. В общем, домашние турники такого типа скорее маркетинговый ход.


Неудачные способы крепления турника к стенам и потолку

Полезнее и уж точно надежнее будет самодельный турник, устанавливаемый в дверной проем или коридор в распор или на боковых держателях. Тут есть определенные тонкости. Во-первых, съемная перекладина (гриф), вкладываемая в U-образные карманы (слева на рис.) неизбежно даст люфт. Заниматься, когда планка ходит в руках, неудобно и не весьма полезно, но, что хуже – резкие мгновенные нагрузки передаются строительным конструкциям. Которые на них ну никак не рассчитаны. Жесткое крепление к потолку (в центре) немногим лучше; человек-атлет – не люстра. И уж совсем недопустимо мягкое крепление с сосредоточением нагрузок, справа.


Надежные крепления домашних турников в проемах

Любительская конструкция турника в проеме приведена на поз. 1 рис. Подпятники установочных узлов – стальной лист 5 мм. Возможность съема грифа обеспечена удлиненной прорезью в нем с одного конца; сама перекладина короче ширины проема. Продольные прорези в обоймах установочных узлов обеспечивают плотный зажим грифа при стяжке болтами. Условия надежности такой конструкции таковы:

  1. От конца удлиненной прорези до края грифа – от 30 мм;
  2. Прорези в обоймах должны заходить за задние края отверстий под болты, но не более чем на 3-4 мм;
  3. Цельные края установленного грифа должны выступать за внутренний край прорезей в обоймах не менее чем на 30-40 мм.

Недостаток этой конструкции – «патроны», торчащие из стен прим. на 120 мм. Конструкция с зажимом перекладины гайками (поз. 2) позволяет уменьшить вылет узлов крепления до 50-60 мм, но все равно торчит, и резьбовые штыри травмоопаснее обойм из отрезков труб.

Оптимальная по механике и эргономике конструкция турника в проеме – с креплением грифа на бонках, поз. 3. «Саморез» там показан условно, на самом деле это болт от М12 в анкере, заглубленном в бетон не менее чем на 130 мм. Преимущество такого крепления также в том, что для установки/снятия грифа не нужен инструмент: резьба винтовых распоров в одного конца правая, а с другого – левая. Для установки гриф ставят по месту, распоры вывинчивают, пока те не упрутся слегка в бонки, и поворачивают перекладину руками. Только не переусердствуйте: фиксация «мертвая» и при небольшом провороте; если своими «клешнями» приложится здоровый дядя, то, неровен час, снимать турник придется болгаркой. Недостаток системы на бонках – требуются довольно сложные токарные работы.

И детям!

Вообще, турник для взрослых в проеме это, как говорится, паллиатив. Другое дело – начинающие крепыши. Статические нагрузки от них меньше взрослых соответственно весу, а динамические – на порядок, т.к. здесь действует квадрат мгновенной скорости перемещения частей тела. Поэтому детский турник в дверном проеме допустимо прикреплять непосредственно к раме двери, а его несущую конструкцию выполнять из прочного мелкослойного дерева лиственных пород.

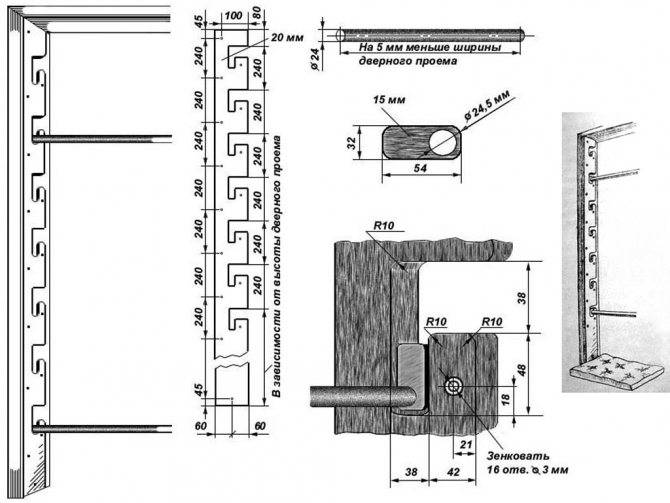

Детский турник – шведская стенка в проеме двери

Схема и чертежи детского турника такого типа, совмещенного со шведской стенкой, приведены на рис. Трубы – сталь 20х1,5; деревянные детали – дубовая доска от 20 мм. Достаточная прочность и надежность обеспечены большим количеством точек крепления. Конструкция и соотношения размеров деталей установочных узлов позволяют выполнять и некоторые гимнастические упражнения.

О рукоятках

Крепко сидящие на местах и ухватистые рукоятки самодельных турников получаются из термоусаживаемых трубок (ТУТ) диаметром на 20-30% больше наружного диаметра трубы. Продаются ТУТ в радио- и электротехнических магазинах; усаживаются прогревом бытовым феном на полной мощности. Один слой усаженной ТУТ имеет толщину ок. 1,5 мм; слоев может быть несколько. Рифленые рукояти можно получить с помощью узких колец из тех же ТУТ. В общем, дешево и сердито.

Подготовительные работы

Перед определением места для установки конструкций нужно выбрать подходящий тип турника. Две совмещённые перекладины являются оптимальным вариантом. При этом высота одного из них меньше, чем другого. Место для сооружения не должно быть расположено на открытом пространстве у входной двери в дом. Лучше всего разместить спортивные приспособления у боковой стены здания или в тени деревьев. При этом участок должен быть максимально ровным, что облегчит строительство.

Компактный турник удобен в эксплуатации

Простой турник может стать прекрасным тренажёром для взрослых и детей. Для этого нужно сделать перекладину, высота которой больше роста взрослого человека примерно на 0,6–0,7 м. К перекладине присоединена одна часть брусьев, а другая расположена параллельно ей на расстоянии около 50 см. Дополнительно можно предусмотреть шведскую стенку, но её монтаж очень трудоёмкий. Универсальны простые брусья, на которых могут заниматься и взрослые, и дети. Спаренный турник в виде двух перекладин подходит для выполнения разных упражнений.

Простые перекладины подходят для разных спортивных занятий

При определении размеров турника стоит учитывать следующие особенности:

  • ширина горизонтальной перекладины для детей составляет 1 м, а для взрослых — 1,3–1,5 м;
  • перекладина для детей должна иметь диаметр 25 мм, а для пользователей старше подросткового возраста — 35 мм;
  • диаметр опорных стоек больше, чем перекладин.

Чтобы работа проходила максимально быстро, нужно сделать чертёж сооружения. Это необходимо даже для простых турников, так как на схеме указывают размеры, угол крепления, расположение всех элементов.

Чертёж облегчает сооружение турника

В качестве основы можно взять готовый чертёж понравившейся конструкции и изменить параметры в зависимости от роста пользователей. При этом стоит учитывать удобство эксплуатации сооружения взрослыми и детьми, если приспособление будет универсальным.

Как выбрать материал

Для изготовления спортивного приспособления можно использовать древесину или металлические трубы. Первый вариант отличается низкой стоимостью, но деревянные элементы требуют тщательной обработки и окрашивания. При этом каждую деталь хорошо шлифуют, что позволит избежать заноз в процессе эксплуатации. Для перекладины или брусьев необходимы толстые опорные стойки сечением 100 мм. Верхнюю перекладину для рук делают из округлённого элемента, диаметр которого не менее 40 мм.

Деревянные конструкции более удобны для детей

Металлические конструкции выполняют из круглых или профильных труб, но перекладина для рук всегда должна быть круглой с диаметром 35 мм для взрослых. Для опор нужны профильные трубы сечением 50х50, а толщина стенки должна быть не менее 3 мм. Для турника оптимальны стальные трубы, которые покрывают антикоррозийным составом, а затем окрашивают.

Простой турник легко сделать многофункциональным с помощью подвесных колец или каната

Эффективны комбинированные варианты, в которых опоры выполнены из дерева, а перекладина металлическая. Конструкция отличается невысокой стоимостью, надёжностью и практичностью. Все детали окрашивают краской для металла или древесины, но состав должен быть предназначен для наружных работ.

Количество материала и инструменты

При сооружении турника из металла нужно определить размеры каждой детали, ведь от этого зависит расчёт материалов. Опорные трубы должны быть длиной около 2,7 м, так как они углубляются и бетонируются в грунт примерно на 60 см. Минимальная ширина перекладины составляет 1 м. Таким образом, для работы нужны две опорные трубы и одна перекладина, которые обладают необходимыми характеристиками.

Перечень инструментов и дополнительных материалов включает в себя:

  • болгарку и сварочный аппарат;
  • электрическую дрель, бур или лопату;
  • рулетку, строительный уровень;
  • кисти и составы для обработки металла;
  • ёмкость для замешивания песка и цемента.

Деревянные или металлические концы опор обязательно обрабатывают битумом. Это необходимо для предотвращения коррозии, сохранения долговечности конструкции. Поэтому для работы нужно подготовить битум, нагрев его в металлической ёмкости до 160 °C.

Виды и особенности турников

Спортивные конструкции, предназначенные для улицы, разнообразны и обеспечивают выполнение упражнений для поддержания физической формы. На территории загородного дома можно сделать своими руками удобный турник, который подойдёт взрослым и детям. При этом нет необходимости сооружать полноценную спортивную площадку, так как существуют универсальные виды конструкций. Особенность такого подхода заключается в отсутствии больших финансовых затрат на приобретение комплекса готовых спортивных сооружений.

Турник не занимает много места и удобен в эксплуатации

С брусьями

Спортивная конструкция с брусьями представляет собой две вертикальные стойки, на торцах которых расположена горизонтальная планка. Две таких конструкции устанавливаются параллельно друг другу и имеют высоту около 2 м. Параметры турника при самостоятельном изготовлении определяются в зависимости от роста пользователей.

Брусья могут быть отдельным турником или же скрепленным с другим

Брусья могут быть высотой чуть больше роста пользователя или же примерно до уровня груди. Определённый параметр зависит от упражнений, которые будут выполняться на конструкции. В любом случае концы верхних перекладин выдаются в стороны, то есть длина элементов больше, чем ширина между опорными стойками. Это обеспечивает удобство в процессе спортивных занятий.

Перекладины

Классическая перекладина — две опорные стойки, на концах которых вверху закреплена планка. Турник удобен для подтягиваний и прост в изготовлении. Высота изделия должна быть больше роста пользователя примерно на 0,7 м.

Несколько совмещенных перекладин функциональны для спортивных занятий

Обычная перекладина имеет устойчивые опоры, а верхняя планка более тонкая, чем стойки. Это необходимо для удобной эксплуатации сооружения. Перекладины часто совмещены с другими вариантами спортивных конструкций, но при этом их легко сделать своими руками.

Перекладина с кольцами или канатом

Обычную перекладину можно сделать более функциональной, если дополнить её гимнастическими кольцами или канатом. Такие элементы можно приобрести в спортивном магазине, а перекладину сделать своими руками. В результате этого стоимость турника будет минимальна, а его функциональность будет высокой.

Кольца или канал для перекладины могут быть съёмными

Съёмные кольца делают турник практичным, а длина колец подбирается в зависимости от роста пользователя. Верёвочная лестница, прикреплённая к перекладине, будет удобна для детей.

Шведская стенка

Перекладины и брусья часто сочетаются со шведской стенкой, представляющей собой лестницу. Самостоятельное изготовление конструкции отличается трудоёмкостью и сложностью. Готовый элемент можно приобрести в крупных спортивных магазинах.

Брусья часто дополняют шведскую стенку

На загородном участке шведская стенка может быть установлена около стены дома или же просто на выделенной площадке для занятий

Шведская стенка может быть изготовлена из дерева или металла, но в любом случае важно определить параметры сооружения, например, расстояние между перекладинами, ширину и высоту

Польза турников

Спортивные комплексы разнообразны, но всегда приносят большую пользу для физического здоровья человека. Детские или взрослые турники позволяют выполнять различные упражнения, которые подбирают в зависимости от необходимого результата. При этом турник должен обладать оптимальными параметрами для комфортных занятий спортом.

Турник, установленный на улице, позволяет решить следующие задачи:

  • расслабление позвоночника обеспечивает простое висение на перекладине, высота которой больше роста пользователя. При этом мышцы спины расслаблены, а такие упражнения рекомендованы после длительной работы за компьютером;
  • корректировка осанки у детей или подростков возможна с помощью упражнений на перекладине, брусьях или шведской стенке. Взрослым турники позволяют сохранить физическую форму;
  • турник на даче или в частном доме нередко служит местом для просушки одеял, выбивания ковров. Поэтому спортивный тренажёр удобен и в бытовых целях;
  • наличие перекладин позволяет привить детям любовь к физическим упражнениям и здоровому образу жизни. Взрослые могут легко поднять себе настроение пятиминутной зарядкой.

Функции турника могут быть различными, но основное его назначение заключается в выполнении упражнений для поддержания формы и здоровья. Это необходимо взрослым и детям, а спортивная конструкция должна быть безопасной.

Схемы и размеры

Схемы турников — вот что важно. Важны диаметры труб, толщина стенок

Это действительно важно, а размеры приблизительны. Они могут меняться в зависимости от роста и размеров человека. Обычно они даны под «средний» рост и средние размеры грудной клетки. Если у вас параметры больше, чем «средние», увеличивайте размеры так чтобы вам было удобно.

Эту модель называют три в одном (3 в 1), так как она позволяет тренировать почти все мышцы

Настенные модели

Одни из самых удобных и функциональных — настенные турники. Они есть более громоздкие и сложные по конструкции, есть совсем  простые. Начнем с тех, что посложнее.

На рисунке турник, на котором можно заниматься в двух положениях. На картинке справа — положение для проработки пресса, слева — для проработки рук, спины и грудных мышц. Указанную конструкцию можно усовершенствовать. На схеме справа есть две перекладины, которые используют для работы с узким хватом. Можно установить дополнительные перекладины для среднего, а крайние использовать для «нормального». Широкий хват обеспечивают торчащие по бокам ручки. Более удобно, если они имеют наклон порядка 30°.

Две схемы настенного турника под разный хват. Разные размеры, похожие конструкции

Переворачивать турник не всегда удобно, поэтому придумана другая конструкция — с рукоятками на передней планке. Она менее массивна, требует меньшего количества труб. Но прокачивать пресс придется на другом тренажере. Этот такой возможности не предоставляет.

Схема и размеры снятые с готового настенного турника

Несмотря на недостатки, вышеприведенная конструкция много раз повторена. Она проста, надежна, занимает немного места, поэтому популярна. Размеры немного корректируют, оставляя диаметры труб и толщину уголков без изменений или увеличивая толщину стенок. Пример — на фото ниже.

Это самодельный вариант, сделанный по фабричной модели

Есть еще более простая конструкция. Это только одна перекладина, на которой можно только подтягиваться. Но эта конструкция — одна из наиболее компактных. Ее можно повесить над дверным проемом и она не будет мешать, не будет привлекать внимания. Сделать турник такой конструкции имеет смысл, если для размещения более серьезного снаряда нет места или есть шведская стенка.

Размеры — под небольшой рост

Наддверные конструкции — одни из самых компактных. Меньше места занимают только те, которые устанавливаются в дверном проеме или между двух близкорасположенных стен (тут вообще нужна только труба, под которую сделаны особые крепления).

Турники для двора

Во дворе обычно ставят более сложные конструкции: нет необходимости экономить место, поэтому делают как можно более комфортную модель. При этом стоит подходить к вопросу взвешенно: чтобы сделать турник надежным, нужны трубы с солидной толщиной стенки, а они недешевы. Поэтому раз уже есть стойки и перекладины, можно сделать шведскую стенку и крепление для качелей — чтобы могли и дети играть, и взрослые тренироваться.

Турник для улицы: чертеж с размерами

Обратите внимание на то, что стойки попарно соединены перемычками. Перемычка закапывается в землю и служит для стабилизации положения при боковых нагрузках

На что еще обратить внимание — на глубину, на которую закопаны столбы. Если земля склонна к пучению (глина и суглинки), закапываться желательно ниже глубины промерзания. По средней полосе России это около 120-130 см. Для того чтобы стояли стойки надежно, к подземной части можно перпендикулярно приварить куски труб. Это усложнит монтаж, но столбы точно не расшатаются.

Деревянная шведская стенка

Если нет металла и доступа к сварочному оборудованию, то наиболее рациональный и доступный вариант шведской лестницы — сделать её из дерева.


Деревянная шведская стенка.

Semik Пользователь FORUMHOUSE

Я давно сделал для дочек шведскую лестницу из дерева. Для этого потребовались — доски «пятидесятки», черенки от лопаты и электродрель с перовыми сверлами. Больше времени ушло на обработку заготовок. Хорошо прошкурил доски, обжег их паяльной лампой и покрыл лаком. На сборку конструкции ушло 10 минут.

Обожженная доска приобретает красивую фактуру. Увеличивается срок её службы, а также, при обжиге выгорает ворс, и отпадет необходимость в зашкуривании заготовки шкурой с мелким зерном.

Изготавливая детский спортивный комплекс из дерева, необходимо тщательно обработать заготовки, отшлифовать древесину, снять фаски и т.д., чтобы малыш не поранился и не посадил себе занозы.

Интересен вариант шведской стенки от Юрия Носова (ник на портале Uvik).

Uvik

Дети любят подвижные игры, лазить, проказничать. Шведская лестница направит эту энергию в нужное русло. Чтобы сделать её, мне потребовались доска сечением 10х2 см, длиной около 4000 мм. Черенки для метлы 4 шт., длиной 1200 мм. Пила, дрель, шлифовальная машинка. «Жидкие гвозди» для дерева и 2 часа свободного времени на выходных.

  • Сначала пользователь разрезал доску на две части.
  • Затем разметил отверстия под перекладины.

Отверстия высверливались перьевым сверлом.

Лайфхак от Юрия Носова — если совместить две доски струбцинами, то размечать заготовки придется только один раз, а отверстия будут точно находиться друг напротив друга.

Для того чтобы края отверстия получились ровными, необходимо подложить кусок доски под место сверления.

В итоге получились две доски с отверстиями под перекладины.

Готовые черенки от лопат или граблей наиболее часто используются при изготовлении шведских лестниц.

  • Доски довели до ума шлифмашинкой, а на углах сняли фаски.
  • Затем нарезали нужное количество перекладин и, с помощью жидких гвоздей, закрепили их в отверстиях вертикальных стоек.

Также к шведской стенке пользователь изготовил турник, взяв для этого четыре обрезка доски длиной по 250 мм, просверлив в двух из них отверстия под перекладину. Места соединений досок промазали клеем. На финише работ шведскую лестницу покрыли лаком и закрепили на уголки на стене.

Бюджет самодельной шведской лестницы составил 1000 руб.

Набравшись опыта, пользователь изготовил разные варианты шведских лестниц.

И детских спортивных уголков.

По стопам Uvik пошел Edmon74 и сделал для четырехлетнего ребёнка шведскую стенку в квартире.

Параметры шведской лестницы:

  • высота опор – 2 м + вставки;
  • сечение доски – 140х25 мм;
  • расстояние по центрам между ступеньками – 200 мм.

Шведскую стенку планируется дооснастить гимнастическими кольцами и турником.

Плюсы и минусы самодельных конструкций

Преимущество только одно: самому можно сделать конструкцию, которая идеально подойдет для свободного места в квартире.

Из явных минусов:

  1. Самодельный турник вряд ли обойдется дешевле покупного. Только на материал придется потратить в районе 1000 рублей — не говоря про расходы на сварку и резку металла (если это делать не самому). Простой настенный турник — будет стоить в районе 1500-2000, если брать новый в магазине. То есть экономным такой способ не назовешь.
  2. Расходы по времени. В зависимости от модели — на изготовление и крепление придется потратить не меньше 2-3 часов (не считая расчеты и поход в магазин за материалом).
  3. Сложность обработки металла в домашних условиях. Если у вас нет свободного гаража, подвала или мастерской — работать с металлом придется в квартире. Это и шумно, и грязно, и можно запачкать (металлическими опилками, как минимум) интерьер.

Если подытожить: самодельный турник стоит делать, если вы любите что-то мастерить, или хотите получить что-то необычное, чего нет в магазине.
