УШП фундамент технология: видео пример возведения фундамента своими руками

Расчет

Монтаж шведских плит необходимо начинать с предварительных расчетов, учитывая особенности грунта, нагрузку конструкции и влияние атмосферных осадков. Поэтому, в первую очередь, обязательно определяют тип почвы на земельном участке, где планируется застройка. Кроме этого, изучают уровень размещения грунтовых вод и глубину промерзания слоев земли. Главной задачей расчетов является составление проекта конструкции, в котором указывается толщина слоев фундамента.

Для правильного расчета берутся следующие данные:

• общая площадь основания;
• периметр УШП;
• высота и длина несущих ребер;
• толщина песчаной подушки;
• объем и масса бетона.

Монтаж

Глубина траншеи зависит от расстояния до грунтовых вод и типа грунта.

В связи со всем вышесказанным, необходимо сделать вывод о том, что теплый фундамент может быть сооружен еще в самом начале, а если геологический анализ почвы не позволяет сделать этого, то утеплять нужно будет уже после того, как дом будет полностью возведен. В случае с первой ситуацией необходимо сначала вырыть траншею по всему периметру будущего дома.

В зависимости от климатических условий и состава грунта, глубина ее должна составлять от 50 до 100 см. После этого можно будет приступать к замешиванию самого раствора. Чаще всего используется , состоящий из:

• цемента;
• песка;
• щебня;
• воды.

Сначала необходимо взять по одной части воды и цемента, все перемешать и добавить к ним 3 части песка и столько же щебня. Перемешанный раствор необходимо вылить в выкопанные траншеи. Заблаговременно можно прибегнуть к армированию. Это позволит вам усилить конструкцию, а соответственно, и всего дома. Для этих целей прекрасно подойдут такие материалы, как старые рамы от любого транспортного средства, старая проволока, трубы и любой другой металлолом, который, скорее всего, завалялся где-нибудь на даче или в гараже. Таким образом, если глубина соответствует всем вышеупомянутым требованиям, то эта закладка позволит вам утеплить фундамент дома по максимуму.

Возведение фундамента

Процесс устройства шведской плиты состоит из нескольких этапов:

1. Подготовка основы. После разметки участка под фундамент производится изъятие верхнего слоя грунта площадью, немного больше размера плиты. Это необходимо для проведения дренажных работ и осушения почвы (если в этом есть необходимость). Затем производят разметку под трубы дренажной системы путем выкапывания траншей. После разравнивания с помощью нивелира на дно траншей укладывают песчаную прослойку в 150-200 мм, увлажняют и хорошо утрамбовывают. Далее накрывают геотканью (плотность 200г/м2) и прокладывают дренажные трубы по всему периметру дома, а также оборудуют смотровые колодцы по углам фундамента. Трубы лучше использовать из пластика или асбестоцемента.
2. Прокладка коммуникационных отводов. Поверх песчаной подушки насыпают слой гравия 150-200 мм, который утрамбовывают и разравнивают. Потом снова засыпают песок, и постоянно увлажняя, тщательно утрамбовывают. Этот слой предназначен для укладки всех коммуникаций: канализация, водоснабжение, электричество, а также трубы системы отопления.
3. Установка опалубки и монтаж теплоизоляционного слоя. Опалубка устанавливается одновременно с укладкой теплоизоляции. По периметру будущего основания устанавливают бортовые элементы из пенополистирола, которые укрепляют деревянной опалубкой. Основные части опалубки – это деревянные балки. Чтобы не допустить продавливания досок под тяжестью бетона, их следует надежно закрепить. Это можно сделать с помощью гвоздей, которые забивают с внешней стороны щитов. После установки опалубки укладывают по всей поверхности фундамента утеплитель в два слоя. Оптимальная толщина одного слоя теплоизоляции составляет 100 мм.
4. Укладка армирующей сетки. Для армирования используют металлический прут с сечением 1 см, из него вяжется сетка с шагом 200х200 мм. Монтировать армирующую сетку следует так, чтобы после заливки бетона между основанием и арматурой был просвет сантиметров в пять. Можно под сетку подставить деревянные бруски или пластиковые подставки. Для фиксации сетки используют фиксаторы из поливинилхлорида. Под тяжелый строительный объект могут устанавливаться вспомогательные ребра, металлические сетки или двойное армирование.
5. Устройство системы теплого пола. На установленную сетку укладывают трубы теплого пола, с оптимальным расстоянием друг от друга в 15 см. Вдоль наружных стен следует укладывать трубы на более близком расстоянии, нежели в центральной части дома, при этом между стеной и трубой должен быть зазор в 15 см. Для фиксации труб применяют нейлоновые хомуты. По окончании их монтажа систему заполняют тепловым веществом под давлением и испытывают на герметичность.
6. Заливка бетонной стяжки. Бетон используется марки не ниже М250. Раствор беспрерывно распределяют по опалубке с использованием совковых лопат или бетононасоса в течение 60 минут. Толщина слоя не должна быть меньше 10 см. Посредством глубинных вибраторов удаляют воздушные пузыри, затем разравнивают поверхность по уровню. После высыхания раствора опалубку демонтируют.
7. Шлифовка. Завершающим этапом возведения шведской плиты является шлифовка ее поверхности, которая производится шлифовальными машинами с применением сухой смеси.

Следует обратить внимание, что при составлении проекта по возведению УШП-фундамента необходимо произвести расчеты контура теплого пола, толщины всех слоев, а также учесть влияние несущей способности почвы, нагрузки сооружения и воздействие атмосферных осадков. Перед началом работ на месте строительства необходимо определить тип почвы, глубину ее промерзания и уровень подземных вод.

Перед началом работ на месте строительства необходимо определить тип почвы, глубину ее промерзания и уровень подземных вод.

Утепленная шведская плита технология устройства по этапам

Посмотрим на этапы устройства утепленной шведской плиты.

Разметка фундамента

Разметка фундамента УШП делается согласно проекту с предварительной расчисткой участка от деревьев, кустарников, травы. Площадка под УШП должен быть открытым с оборудованным подъездом для строительной техники.

В разметку участка нужно включить не только разметку самой плиты, но и разметку дренажной системы вокруг дома (вокруг плиты) для сливной канализации из дома и слива ливневых вод. Вместе с разметкой канализации делается разметка для установки септика и трасс канализации от дома до септика.

Земляные работы

Технология фундамента УШП предполагает большой объем земляных работ. Утепленная шведская плита требует выравнивания, очистки и устройства котлована под всю площадь плиты. Поэтому заранее позаботьтесь об аренде строительной техники, например, тут.

Основание под фундамент УШП должно быть плоским и ровным. На дно котлована укладывается слой геотекстиля. На геотекстильный материал укладывается слой качественного песка.

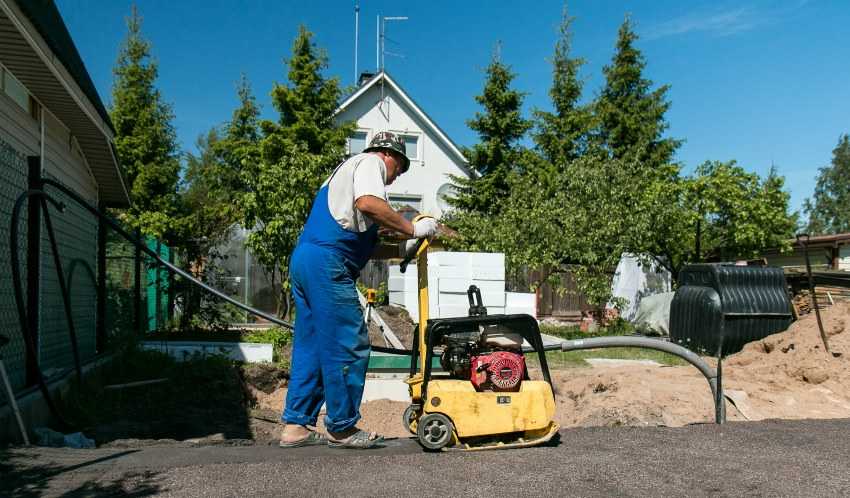

Важно! Утепленная шведская плита требует провести трамбовку песчаной подушки с использованием трамбовочной машины. При трамбовке песка его нужно постоянно смачивать водой, для чего к машине крепят шланг и подачей воды. Слой песчаной подушки должен получиться от 15 см

Слой песчаной подушки должен получиться от 15 см.

Инженерные работы

Утепленная шведская плита предполагает прокладку всех инженерных коммуникаций дома до устройства плиты. Поэтому, трубы канализации, трубы подачи водопровода в дом, трубы дренажной системы должны быть проложены после песчаной подушки.

Второй подстилающий слой

Поверх уложенных коммуникаций делается второй подстилающий слой из гравия или щебня, с уплотнением до толщины 100 мм.

Опалубка шведской плиты

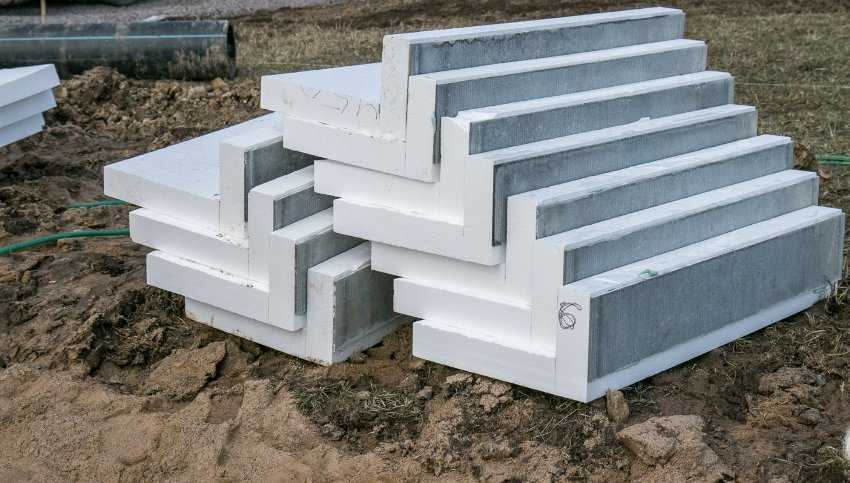

Для опалубки шведской плиты используют специальные L-образные или прямоугольные плиты из твердого экструдированного пенополистирола. Эти плиты не будут демонтироваться, а войдут в конструкцию фундамента.

Утепление и изоляция УШП по площади

По всех поверхности УШП укладываются 10 см плиты пенополистирола. В результате должно получиться своеобразное «корыто, « в которое и нужно будет заливать бетонный раствор.

Армирование УШП

По сделанному слой пенополистирола производится стандартное армирование фундамента сеткой с ячейками 150 на 150 мм. Укладывается сетка с перехлестом в 25 см, и крепится к пенополистиролу специальными крепежными клипсами.

Устройство системы теплы пол

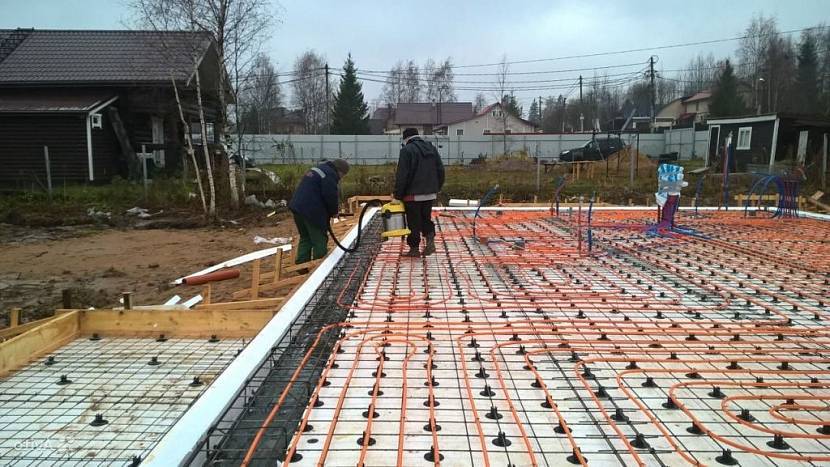

По уложенной сетке проводится монтаж системы теплый пол с установкой коллекторного шкафа (шкафов). Монтаж выполняется по проекту фундамента, в который должен входить проект теплого пола. Трубы водяного теплого пола крепятся к сетке армирования.

Заливка бетонной плиты

Для заливки бетонной плиты покупается готовый бетон марки от М250 с доставкой бетона специальными машинами. Заливается плита за один день без перерывов. Поверхность залитой плиты разравнивается и укрывается полиэтиленом от осадков и мусора.

Утепленная шведская плита сохнет (набирает прочность) в течении 28 дней. Это время используется для завершения работ по прокладке коммуникаций и устройство септика. Также проводятся работы по бетонированию отмостки вокруг дома с устройством ливневых сливов.

После высыхания УШП шлифуется и полностью готовится для последующего устройства полов в доме.

Популярные статьи сайта

• Минусы полусухой стяжки пола

• Приготовление полусухой стяжки пола: компоненты, пропорции

• Устройство чернового пола в доме из дерева

• Подготовка основания под наливные полы

• Чем отличаются ровнитель, наливной пол и самовыравнивающаяся смесь

• Фиброволокно: пропорции фиброволокна в стяжке

• Резистивный греющий кабель: что такое, зачем нужен

Перечень необходимых материалов и инструментов

Прежде чем заливать бетон, необходимо подготовить ровную площадку и как следует утрамбовать её специальной машиной (виброплитой).Виброплита своими руками: (прочитать подробнее)

Перечень материалов, необходимых для устройства фундамента:

• песок средней фракции;
• щебень средней крупности;
• геотекстиль;
• пенополистирол экструзионный толщиной 100 мм;
• дренажные трубы;
• доски деревянные;
• прутья арматуры;
• проволока вязальная;
• трубы разного диаметра для инженерных коммуникаций и водяного теплого пола;
• нейлоновые хомуты;

Для работы понадобятся такие инструменты:

• совковые и штыковые лопатки;
• тачка;
• нивелир;

L-блоки облицованы плоским шифером для выкладки фундамента.

• строительный уровень;
• шуруповерт;
• нож;
• болгарка;
• виброплита;
• глубинный вибратор;
• ножовка;
• бетономешалка;
• кельма;
• защитная одежда.

Устройство утепленного финского основания

Популярный утепленный финский фундамент, технология которого довольно проста, имеет ряд особенностей. Для правильной укладки такого базиса необходимо выполнять определенные процедуры, именно от них будет зависеть качество основания. Порядок действий следующий:

1. Для начала понадобится выбрать место, где будут проводиться строительные работы.
2. При выборе строительства участка обязательно нужно учитывать тип рельефа и его особенности.
3. Выполняется разметка местности. Ее нужно делать с запасом примерно в 50 см.
4. Удаляется плодородный слой грунта.
5. Вырывается котлован с глубиной равной уровню песчаной подушки и подходящей для слоя подсыпки.
6. Осуществляется монтаж дренажной системы.
7. Под подушку производится установка гидроизоляционного слоя и его армирование.
8. Выполняется монтаж опалубки.
9. Проводятся все коммуникации.
10. Заливается плитный участок.

Устройство утепленного финского фундаментаИсточник uteplenieplus.ru

Все эти работы нужно выполнять с большой ответственностью, так как от них зависит качество основания и всей постройки. При возникновении любых возможных осложнений лучше всего незамедлительно обратиться за помощью к специалистам.

Разметка и вырывание котлована

При разметке финского базиса понадобится учитывать те же факторы, что и при строительстве мелкозаглубленного ленточного основания:

• Нужно учесть расстояние до соседской территории, проезжей части, наружных коммуникаций.
• Разметка выполняется с помощью специальных колышков. Между ними натягивается лента или шнур.

Разметка фундаментаИсточник grounde.ru

Возведение на плодородном слое почвы категорически запрещено, так как на ней за несколько лет непременно произойдет усадка. Его понадобится полностью удалить. Также по периметру нужно будет вырыть траншеи, при выборе размера которых нужно учитывать следующие нюансы:

• Ширина ленты у подошвы должны быть примерно 0,6-0,8 м.
• Размер утеплителя под отмосткой будет варьироваться от 0,6 до 1,2 м.

Пучинистая почва для обратной засыпки использоваться не может, так что обычно она вывозится со строительного участка. Ямы вырываются под всеми несущими стенами, включая внутренние.

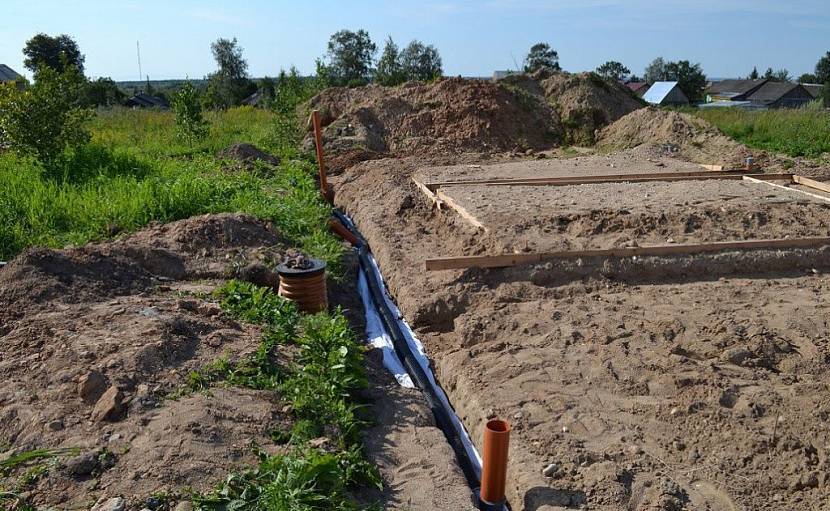

Обустройство дренажной системы

Дренаж будет размещаться по периметру ленты на уровне нижней части, для его монтажа расширять котлован не понадобится. Но понадобится углубить дно ямы на 50 см. Процесс дренирования выглядит следующим образом:

1. Во всех траншеях по периметру постройки создается уклон в общую сторону от 4 до 7 градусов.
2. На геотекстиль осуществляется укладка нерудного материала. Слои должны иметь толщину в 10 см, каждый из них тщательно утрамбовывается.
3. Производится гидроизоляция подошвы при помощи рулонного материла. Он укладывается в несколько слоев по бокам.

Дренажная системаИсточник ecoteploiso.ru

В некоторых случаях от дренажной системы можно будет отказаться. Она используется только в случае высокого уровня грунтовых вод.

Выполнение гидроизоляции

Хорошую эффективность и продолжительную службу способна обеспечить только объемная гидроизоляция. При монтаже несъемной опалубки, боковые части базиса останутся без должной защиты. В связи с этим рекомендуется использовать пенетрирующие добавки при замешивании бетонного раствора.

Гидроизоляция укладывается только по внешнему периметру основания. Лучше всего использовать наплавляемый или наклеиваемый вариант материала. Если применяется съемный вариант опалубки, базис может обрабатываться эпоксидными мастиками или облицовываться рулонным гидростеклоизолом. Сочетание этих способов позволит обеспечить срок службы конструкции на протяжении 70-80 лет.

Мембранная гидроизоляцияИсточник skelbiu.lt

Заливка плит

При толщине плит в 10-15 см и отсутствии больших нагрузок на конструкцию, будет достаточно одного армирующего пояса. Так как лента основания представляет собой решетку, конструкция предусматривает несколько отдельных стяжек в разных помещениях. Так что заливку за один раз можно будет произвести без особых проблем. Процедура бетонирования следующая:

1. Осуществляется закладка узлов для ввода коммуникаций, если они не были проведены преждевременно.
2. Производится укладка бетона от угла. Уплотнение выполняется при помощи специального вибратора.
3. Во время высыхания поверхность рекомендуется накрыть пленкой, чтобы обеспечить защиту от ветра и осадков. Также ее понадобится периодически увлажнять.

Заливка фундаментаИсточник dom-expert.by

Изготовление ливневой канализации, дренажа и отмостки

При дожде с крыши по водосточной трубе будет стекать поток воды и его потребуется куда-то сливать. Для этого и делают ливневую канализацию, а иногда устанавливают дождеприемники – это устройства наподобие люков под водосточные трубы, куда будет стекать дождевая воды, а уходить она будет в колодец или канаву. Поверьте, этот вариант намного лучше, нежели лужи возле дома. На большом количестве участков из-за сырости требуется еще и обустройство дренажа, и про него подробнее описано в другой статье, но если кратко – требуется сразу отводить воду от дома, чтобы вокруг было сухо. Это тоже следует делать сразу, вместе с остальными работами с землей.

УШП своими руками: технология

Рассмотрим далее пошаговую инструкцию устройства УШП фундамента своими руками. Все операции должны выполняться в соответствии с рекомендациями строителей. В УШП все продумано и любое отступление от существующей технологии приведет к дополнительным затратам. Устройство фундамента состоит из трех основных этапов: подготовка грунта и прокладка коммуникаций, армирование плиты, заливка бетона.

Подготовка основания, коммуникаций

Фото. Подготовка основания УШП, укладка утеплителя и коммуникаций

Для начала производится разметка котлована под фундамент на участке. Глубина котлована должна находиться в диапазоне 30 — 40 сантиметров. На основание укладывается геотектиль, далее производится отсыпка и выравнивание котлована песком. Для утепления фундамента используется ЭППС (экструдированный пенополистирол), который укладывается на утрамбованный грунт.

Перед укладкой ЭППС, грунт следует тщательно утрамбовать и пролить водой, чтобы прошла усадка. Под утепленной плитой следует заранее проложить и защитить от промерзания все необходимые коммуникации: утеплить канализационную трубу и водопроводную от скважины до дома. По окончании подготовительных земляных работ, можно переходить к следующему этапу – армирование шведской плиты и устройство опалубки.

Армирование фундаментной плиты

Фото. Армирование фундаментной плиты по шведской технологи

При вязке арматуры следите, чтобы расстояние между прутьями было меньше десяти сантиметров. Арматура защищает фундамент от растрескивания при нагрузках на изгиб, которые возможны при подвижках грунта. Если используется металлическая арматура, то прутки можно сваривать или вязать проволокой. Но сегодня все больше застройщиков отдают свое предпочтение стеклопластиковой арматуре.

В отличие от металлических прутков, стеклопластиковая арматура исключает повышенную передачу тепла, так как металл в фундаменте является «мостиком холода». Кроме того, арматура из стеклопластика имеет схожий коэффициент теплового расширения с бетоном, не подвержена разложению. По своей прочности пруток из стеклопластика превосходит металл при равном значении диаметра.

Монтаж опалубки шведской плиты

Фото. Устройство УШП фундамента своими руками

Основные элементы опалубки утепленной шведской плиты – это сборные щиты из досок или OSB. При заливке бетонной смеси на опалубку будет оказываться мощное давление, поэтому щиты должны быть крепкими, а по периметру их следует дополнительно укрепить подпорками. Шляпки гвоздей и саморезов в опалубке должны быть снаружи, чтобы разборка конструкции была максимально быстрой и простой.

Изнутри, на опалубку можно уложить гидроизоляцию Техноэласт Бо или обычный рубероид. Материал защитит бетон от просачивания сквозь щели в опалубке, и будет служить затем гидроизоляцией фундамента дома. На видео в конце этой статьи вы можете посмотреть всю технологию заливки УШП своими руками: от подготовки основания, монтажа опалубки, коммуникаций и арматуры, до заливки УШП.

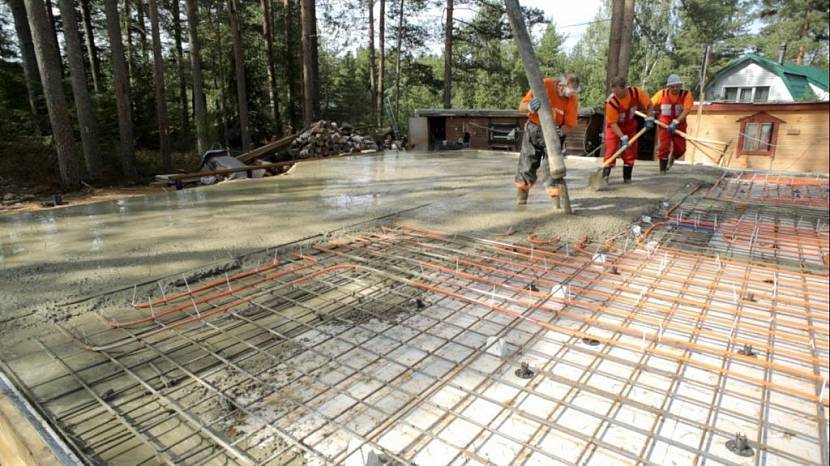

Заливка УШП бетонным раствором

. Заливка УШП своими руками

Заливка фундамента – это завершающий этап при самостоятельном устройстве УШП. Для фундамента следует использовать заводскую бетонную смесь. При заливке бетона следует следить, чтобы не оставалось пустот в конструкции. Уплотнить бетон при заливке можно методом вибрирования с помощью специальных устройств, или подручными инструментами для штыкования и трамбования бетона в опалубке.

От качественного уплотнения бетона, будет зависеть прочность шведской плиты. После заливки УШП следует в течение двух недель следить за тем, чтобы бетон был всегда увлажненный – поливайте его из ведер или шланга. Помните, что при быстром высыхании бетона, он потрескается. А через две недели можно будет приступать к возведению стен, за это время бетон наберет около 70 процентов своей прочности.

Чем утеплять?

Рассмотрим основные материалы, применяемые при сооружении УШП. Начнём с теплоизоляции. Толщина её слоя, как правило, 200-300 мм. Точнее, 100 мм под рёбрами плиты (их устраивают под несущими стенами) и 200-300 мм (в зависимости от высоты рёбер) под её подошвой. Плюс 50 мм – под отмосткой. В качестве утеплителя применяют в основном плиты из экструдированного пенополистирола (ЭППС, XPS).
Этот материал оптимален для подземных конструкций. Среди его достоинств:
  ■ Высокая прочность на сжатие – от 250 до 500 кПа при 10% линейной деформации (в зависимости от марки изделия). Высокопрочные плиты без проблем выдерживают нагрузку даже от тяжёлого здания (порядка 10 тонн/м2)

  ■ Коэффициент водопоглощения – всего 0,3-0,4% по объёму. То есть материалу не грозит намокание из-за грунтовых или поверхностных вод.
  ■ Низкий коэффициент теплопроводности – 0,032-0,034 Вт/(м•°С). Иными словами, пенополистирол очень хорошо сберегает тепло.
  ■ Плиты не подвержены гниению и воздействию микроорганизмов.
  ■ Заявляемый производителем срок службы в грунте – не менее 50 лет.

Александр Керник, руководитель группы тех.поддержки продаж «УРСА Евразия»:«Для чего нужно утеплять плиту фундамента и отмостку? Во-первых, для защиты подземной конструкции от морозного пучения грунта. Грунт не должен замерзать, расширяться и сдвигать фундамент. Благодаря утеплителю мы сохраняем геотермальное тепло в грунте под плитой и отмосткой. Во-вторых, утеплитель препятствует передаче тепла от системы тёплого пола в грунт. Всё тепло устремляется вверх, в помещения дома. Тем самым мы экономим на отоплении. Третий момент конструктивный: в УШП для усиления предусматривают железобетонные рёбра под несущими стенами здания. Пространство под плитой между рёбрами не должно быть пустым, поэтому его также заполняют утеплителем, но обычно меньшей марки (с прочностью на сжатие не 500 кПа, а 250 кПа) – для снижения затрат на УШП»

Что такое УШП фундамент

Наряду с традиционными ленточными, свайными, плитными основаниями, для строительства фундаментов применяются инновационные решения, в том числе и утепленная шведская плита. Методы строительства фундаментов разнятся. Например, при сооружении фундаментной базы по шведской методике возводится мелкозаглубленное плитное основание, состоящее из нескольких слоев. Строители сокращенно называют энергосберегающую плиту – фундамент УШП. Что это такое, разберемся детально.

Итак, слои сэндвича:

• коммуникационный. В нем расположены канализация и водопровод, а также множество других коммуникаций, связанных с подачей потребителям электрической энергии;
• теплоизоляционный. Он сформирован из листов экструдированного пенополистирола. Слой утеплителя укладывается в нижнем уровне основы, утепляя фундаментную подошву;
• усиливающий. Правильно выполненное армирование предохраняет теплый пол от появления трещин. Для усиления основы применяется арматурный каркас из стержней диаметром 12–14 мм;
• нагревающий. Он представляет контур из труб, по которым циркулирует горячая вода. Для повышения коэффициента полезного действия укладка теплых полов выполняется по специальным требованиям;
• несущий. Выполнен в виде бетонной плиты, надежно предохраняющей систему обогрева и создающий базу для дальнейших строительных мероприятий. Она служит готовым черновым полом.

Возведение фундамента можно назвать одним из самых сложных моментов в строительстве любого сооружения

Каждый уровень многослойного основания решает комплекс серьезных вопросов. Оригинальная конструкция фундаментной базы позволяет:

• утеплить цельную плиту фундамента;
• предотвратить образование трещин;
• обеспечить благоприятную температуру помещения;
• разместить канализационные коммуникации, водопровод, электрокабеля;
• сформировать прочную и ровную основу для чистового покрытия.

Конструктивные особенности и прочностные характеристики фундаментной базы позволяют возводить на ней бревенчатые строения, дома из бруса, а также коттеджи из ячеистых блоков и кирпича. Повышенный запас прочности позволяет использовать различные строительные материалы. Фасад дома, крыша и стены дополнительно теплоизолируются для уменьшения тепловых потерь.

На стадии проектирования утепленной шведской плиты учитываются нагрузки от веса здания и характер грунта.

УШП – это Утепленная Шведская Плита, которая представляет собой систему, предназначенную для прогревания пола по аналогии с теплым полом

Указанные факторы определяют следующие характеристики:

• размер фундаментной базы;
• особенности конструкции;
• специфику использования;
• схему пространственного армирования;
• количество необходимых стройматериалов.

На проектном этапе следует серьезно подойти к выполнению теплотехнических расчетов, вычислению запаса прочности, а также определению материалов, из которых изготавливаются стены и потолок, пол. Электроприборы и другие коммуникации располагаются в строении согласно предварительно рассчитанным координатам.

Преимущества использования данного способа

Для наиболее полного понимания того, что такое УШП фундамент, необходимо изучить его сильные и слабые стороны. Вообще, технология утеплённого шведского пола обладает большим числом различных преимуществ и достоинств. Приведём их ниже:

• Отсутствуют тепловые швы. Эта особенность является наиболее актуальной в тех случаях, когда применяется напольная плитка.
• Поверхность монолитной плиты способна служить в качестве основания с целью последующего оборудования напольным покрытием.
• Исключаются проблемы, связанные с повышенной влажностью в помещении. Благодаря этому становится возможным обеспечение более комфортного микроклимата.
• Рассматриваемая технология доступна в использовании при постройке домов, которые планируется выполнить из любого материала. Существует только единственное ограничение в этажности. Высота постройки не должна превышать три этажа.
• Никакой привередливости к типу и состоянию почвы. В этом плане УШП фундамент абсолютно не требователен.

Кроме всего прочего, данная технология отличается своей относительной простотой. Вполне возможно сделать УШП фундамент самому, собственными силами.
