Как уложить водоотводные лотки

О чем говорит название серии

По названию серии водоотводных лотков можно узнать завод-производитель. Например:

• серия ЛБ BetonPark, BetonBasis, BetonNovа — мордовский завод «Гидролика»;
• Plus, Norma, Optima — «Аквасток» г. Краснодар;
• Maxi ЛВ, BGF, BGU — Санкт-Петербургский завод «Лига 812».

Как «прочитать» бетонный лоток:

1. Сочетание нескольких цифр после названия серии означают артикул товара, например, Maxi ЛВ-11.19.13-Б. Любые виды лотков легко найти по артикулу в каталоге;
2. Буквосочетание DN обозначает европейский стандарт — 100, 150, 200, 300, 500 мм, обозначающий внутреннюю ширину лотка. Отечественные производители используют советские стандарты — 100, 110, 150, 160, 200, 300, 500 мм. Присутствие (иногда) второй цифры через дробь указывает глубину изделия, например, DN 100/132;
3. L — длина (стандартный — 500–3000 мм, доборный — 500–700 мм, удлиненный — до 6 пог. м);
4. В — ширина снаружи (400–1900 мм);
5. Н — высота (380–1500 мм);
6. Масса, вес изделия указываются в метрической системе.

Рекомендации по обслуживанию

Чтобы система водоотвода работала эффективно, периодически очищайте ее от мусора. Для этого снимают защитные решетки и убирают фильтры из пескоуловителей. Фильтры и каналы промываются струей воды, чтобы убрать отложения, мусор, загрязнения. Выполнять очистку можно 1-2 раза в неделю. При эксплуатации в сложных условиях водоотвод очищают чаще.

Монтаж полимербетонных лотков

Чтобы обустроить систему водоотвода с использованием дренажного лотка данного типа, исполнителю предстоит выполнить такую последовательность действий:

• произвести согласно разработанному проекту разметку территории;

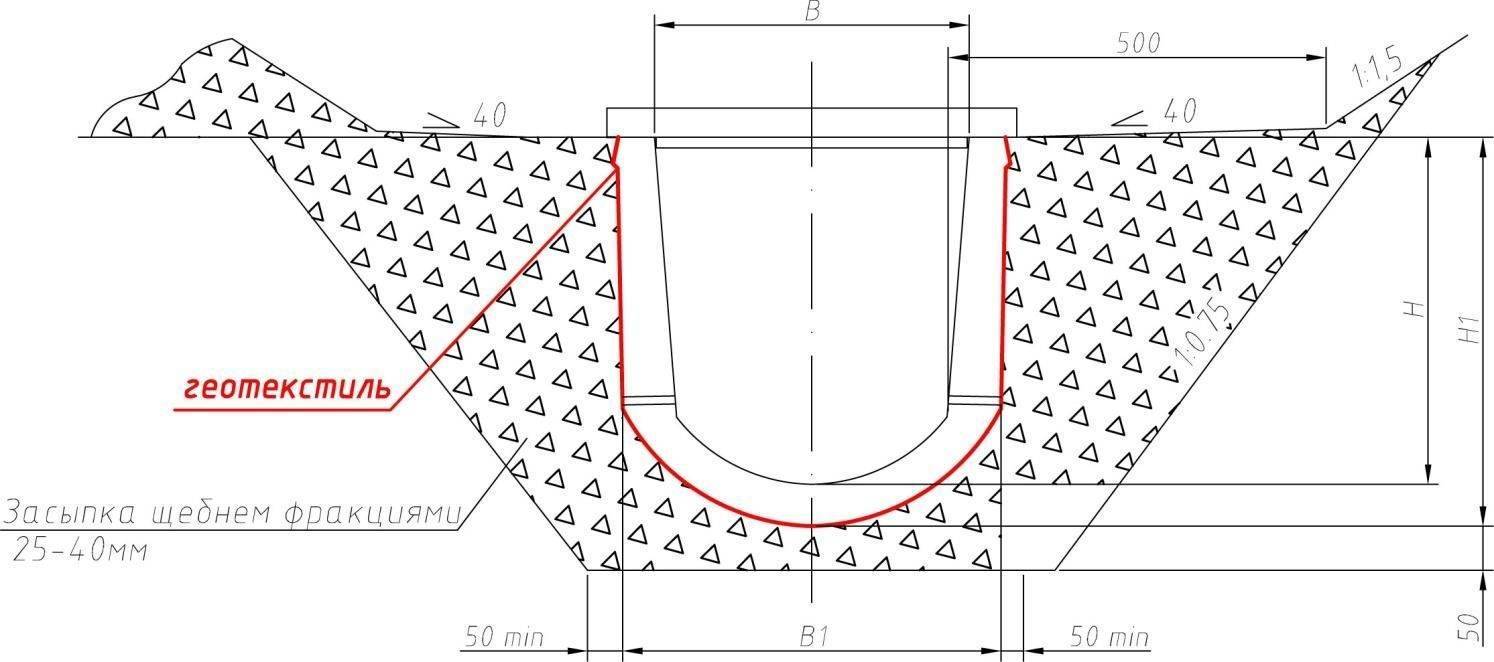

• в намеченных местах выкопать траншеи. Глубина каждой из них определяется высотой используемого лотка. Устанавливать данный элемент необходимо так, чтобы кромки располагались на 5 см ниже уровня грунта. Кроме того нужно обеспечить запас глубины под установку бетонного или песчаного основания;
• для обеспечения эффективности работы водоотводной системы каналы прокладываются с уклоном 1 см/1 пог. метр;
• утрамбовать дно подготовленных траншей ручной трамбовкой. Засыпать слой песка. Его толщина должна составлять 5 см. Если на участке грунт слабый, следует предусмотреть обустройство бетонного основания. Полное бетонирование траншей, иными словами покрытие бетонным раствором, как дна, так и стенок, увеличивает срок службы водоотводного лотка;
• установить элементы системы водоотведения с одновременным контролем значения угла наклона;
• состыковать их друг с другом. Делается это с помощью специальных защёлок;
• чтобы придать системе большую надёжность, стыки обрабатываются специальным клеем-герметиком. При выборе этого средства предпочтение следует отдавать тому, которое характеризуется устойчивостью к низким температурам и повышенной влажности;
• установить поверх каждого элемента созданной системы водоотведения решётки.

Подключение созданной системы к канализационной сети осуществляется через пескоуловитель. Фильтр данного устройства, а также сам водоотводный дренажный лоток требуется регулярно прочищать от накопившегося там мусора. Иначе пропускная способность всей конструкции снизится.

Этапы работы

Изготовление формы

Из деревянного материала (выравненная доска, ламинированная фанера толщиной 1,0—1,5 см) собирается лоток для бетона с конфигурацией буквы «П». Материал опалубки подбирают тщательно — он должен выдержать давление заливаемого раствора. Отдельные элементы формы укрепляются металлическими уголками. Так создается дополнительная жесткость конструкции.

После изготовления основной части лотка для заливки, приступают к подготовлению формовочной части конструкции. Для этих целей распиливают вдоль металлическую или пластиковую трубу необходимого размера. Важный элемент формы — ее гладкая беспористая поверхность, которая обеспечивает формирование полукруглого желоба, по которому будет двигаться самотеком сточная вода. Для непрерывности процесса разлива бетона желательно изготовить 10 изделий, в противном случае постройка дренажного сооружения на участке продлится долго.

Армирование

Арматурный каркас, вмонтированный в бетон, повышает прочностные показатели литого изделия. Также при извлечении лотка из опалубки «скелет» конструкции не позволит ей разрушиться. Укрепляющее свойство металлических прутьев или сетки дает возможность изготовить удлиненные лотки. Укладывая армировочные элементы в формы, их располагают на расстоянии в 50—100 мм, в вертикальной и по горизонтальной плоскости — так выходит сеточная конфигурация каркаса, которую фиксируют проволокой или соединяют свариванием. Для предотвращения коррозии металлических элементов бетона, края прутьев не должны располагаться до плоскости деревянного лотка и формовочной детали на дистанции менее 50 мм.

Заливка в формы

После укладки арматурного каркаса приступают к заливанию приготовленного бетона в формовочные лотки. В процессе выполнения этого этапа работ желательно использовать специальный вибратор. Агрегат выполнит уплотнение залитого раствора и удалит из него воздух и лишнюю воду. Если нет возможности использовать такой прибор, берут острый металлический предмет и его движением «вверх-вниз» выполняют штыкование смеси в формах.

Когда раствор находится в формах, с помощью заготовки и отрезанной трубы приступают к формированию полукруглой формы водоотводного желоба. Для этого вминают деталь в раствор, прокручивая в разные стороны несколько раз, не сильно надавливая на нее. Это придаст лотку более гладкую поверхность. Чтобы улучшить свойства бетона и «зажелезнить» его плоскости, присыпают верхнюю часть заливаемой опалубки цементом. Такие манипуляции придадут монолиту большей прочности.

Срок созревания залитого в формы бетона — 4 недели. Но через 1 день сконструированную опалубку демонтируют, монолит обрел уровень предварительной готовности. Он не получил проектную прочность, но и не разрушиться при вынимании его из деревянного лотка. Вылитое изделие будет иметь прямоугольную форму, внутренняя его часть будет полукруглой конфигурации, гладкая, без трещин и других изъянов.

Установка бетонных водоотводов

Дренажные системы, монтируемые на территории приусадебного участка, могут быть нескольких разновидностей, но существуют несколько обязательных правил построения сооружения:

• Уклон лотков в грунте. Должен составлять 1 см на 1 м погонный.
• Углы и повороты конструкции. Их количество должно быть минимальным.
• Направление движения воды по территории усадьбы. Жидкость должна уходить за пределы участка, а не стекать в него.

Когда на площади прокладки дренажа находятся посадки деревьев и кустарников, тогда выполняют систему с разветвлением. Для территории с ровным рельефом применяется стандартное размещение — линейное. Для этого выполняют прокладку в почве параллельных друг другу каналов. Потом выполняется соединение в месте, которое имеет минимальный угол наклона.

Перед процессом укладки бетонных лотков выполняют выкапывание каналов прямоугольной конфигурации по выбранной системе укладки. На дне конструкции засыпают песочную подушку, которая помогает отрегулировать угол уклона. Этот показатель при выполнении работ контролируют 2 способами — с применением нивелира или уровня с привязанным к нему рейкой или брусом. После регулировочных мероприятий по всей длине системы, начинают укладку водоотводов. Когда работы выполнены, проводят испытание работы сооружения. Для этого наливают в желоба воду, а потом мешают с песком. Если после имитации бурного дождя в лотках нет раствора, значит, сооружение функционирует правильно. При устройстве каналов около садовых дорожек и через монолитные площадки их закрывают решетками, которые не дают накапливаться мусору и обеспечивают безопасность эксплуатации сооружения.

Источник

Устройство дренажной системы

Такие системы, устраиваемые на участке, смогут выполняться с применением различных схем

Но принципиально важно неуклонно направляться ряду серьёзных правил:

• уклон лотков при монтаже дождевой канализации должен быть примерно 10 мм на погонный метр;
• чем меньше углов в водоотводе и поворотов – тем лучше;
• влага не должна стекать в огород: напротив, ее необходимо отводить от него.

В тех случаях, в то время, когда сверхсложный дренаж приходится делать в линии огорода, где растут долгие деревья либо широкие кустарники, то наилучший вариант в данной ситуации – система с разветвлениями. Как она выглядит? Вода вытекает с участка в двух местах, следовательно, выход будет несколько, а два.

Кроме этого довольно часто возможно, что поверхность всего приусадебного участка достаточно неровная, исходя из этого сделать там обычный уклон очень не легко. В этом случае дренажную систему делают по-другому – все уклоны, каковые будут видеться при укладке цементных водоотводов, должны соответствовать на каждой отметке участка высоте, которая там имеется.

Для участков с более-менее ровной поверхностью используется стандартная схема дренажа, известная как линейная. Роют пара каналов, расположенных параллельно по отношению друг к другу, по окончании чего выполняется их соединение в точке, имеющей самый минимальный уклон.

Критерии выбора

При подборе подходящего вида лотка учитывают пропускную способность, зависящую от количества влаги на участке с которого требуется отвести воду, и наибольшую нагрузку. Последний показатель обязательно указывается на маркировке изделия:

• А 15. Ливневые лотки с небольшой нагрузкой – до 1,5 тонн. Подойдут для спортплощадок, пешеходных зон. Их устанавливают под садовыми дорожками на приусадебном участке.
• В 125. Способны выдержать до 12,5 тонн. Отличный выбор для гаражей, коттеджей. Их можно устанавливать по периметру дома.
• С 250. Предусматривают нагрузку до 25 тонн, подходят для установки вдоль автотрасс.
• D 400. Держат до 40 тонн. Подойдут для мест, где проходит тяжелая техника, автостоянок.
• Е 600. Максимальная нагрузка – до 60 тонн. Устанавливают в аэропортах.

III. Иллюстрации

Рис.1. Общий вид и габаритные размеры водоотводных полимерных лотков а) водоотводные лотки ВПЛ050.229199, ВПЛ075.229199, ВПЛ100.229199 б) водоотводные лотки ВПЛ125.229199, ВПЛ150.229199

Рис.2. Схематическое изображение соединения секций водоотводного лотка между собой

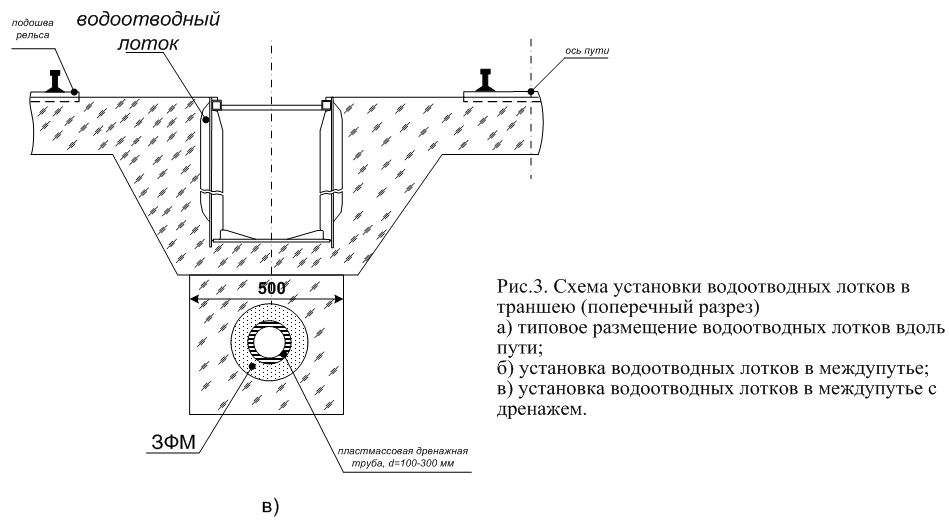

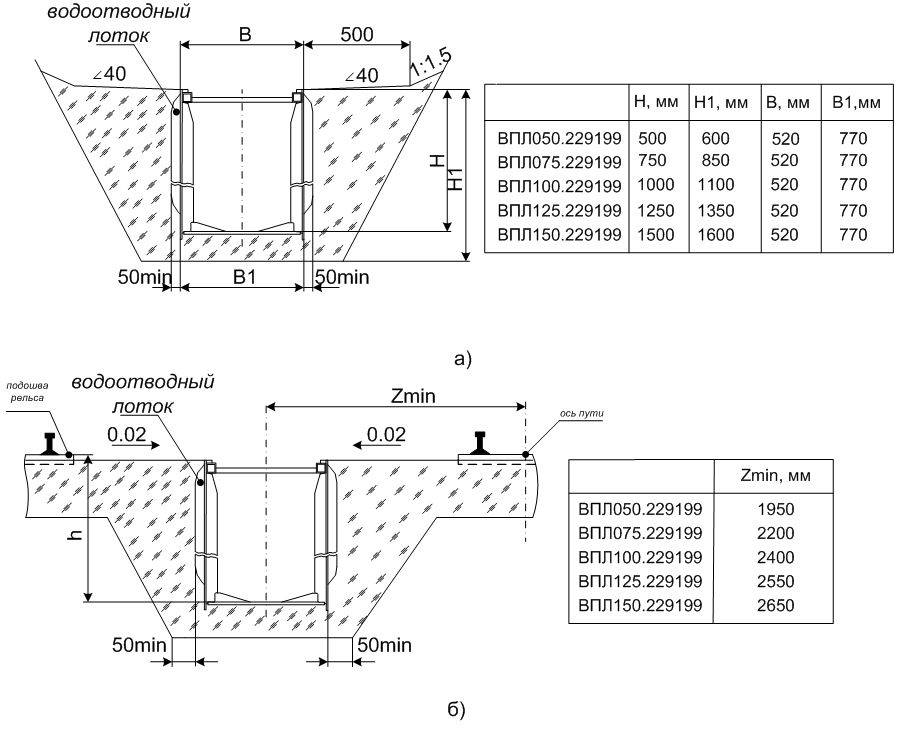

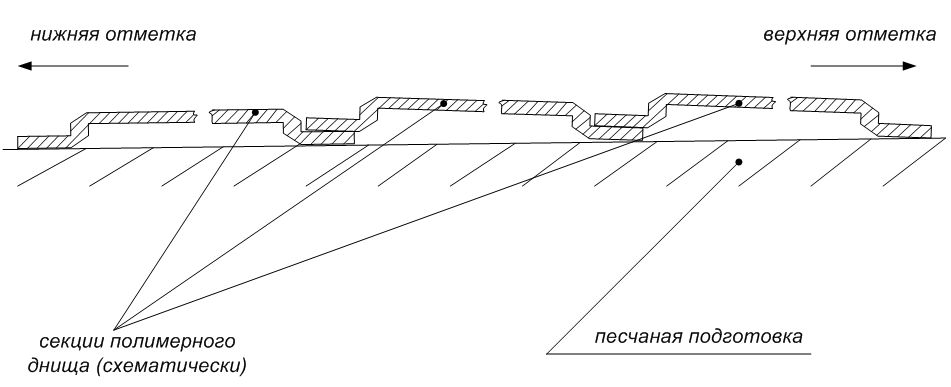

Рис.4. Укладка секций днища водоотводного лотка (схематически). Сечение вдоль продольной оси лотка.

Рис. 5. Расположение монтажных стоек при монтаже водоотводных лотков

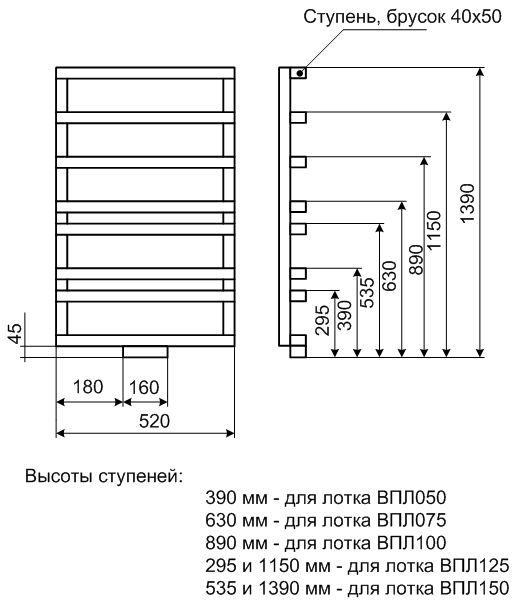

Рис. 6. Эскиз монтажной стойки

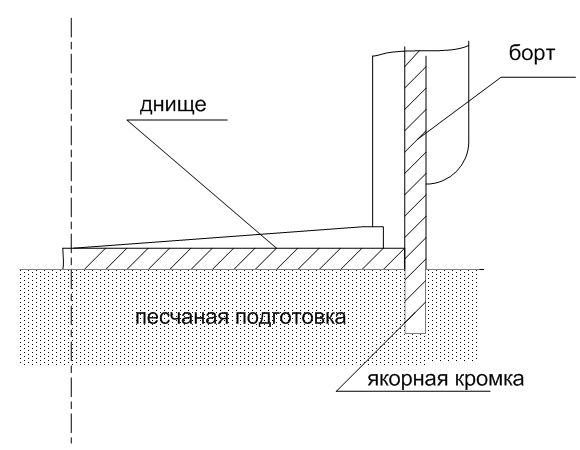

Рис.7. Стыковка секций полимерного днища и борта. Вид спереди.

Рис.8. Схема стыковки секций полимерных бортов между собой

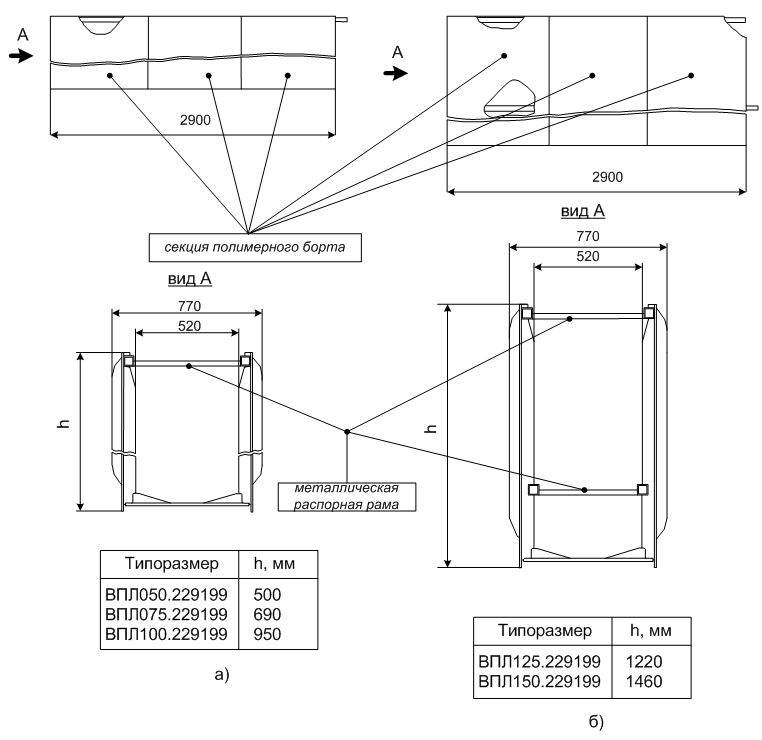

Рис. 9. Схема установки секций полимерных бортов

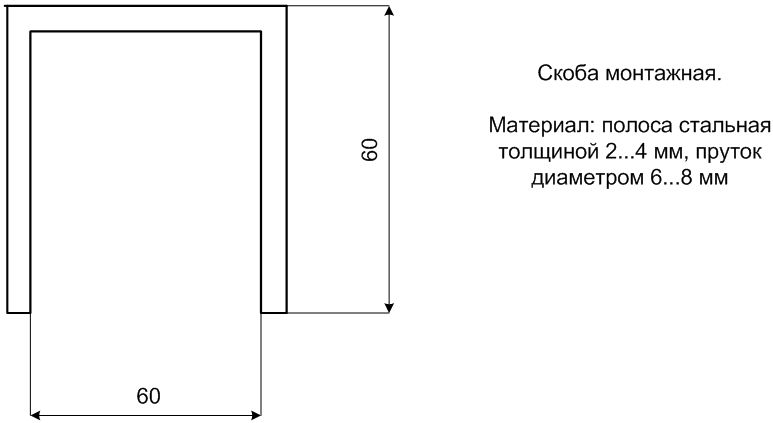

Рис. 10. Эскиз монтажной скобы

Скачать руководство можно после регистрации в формате doc

Поделиться

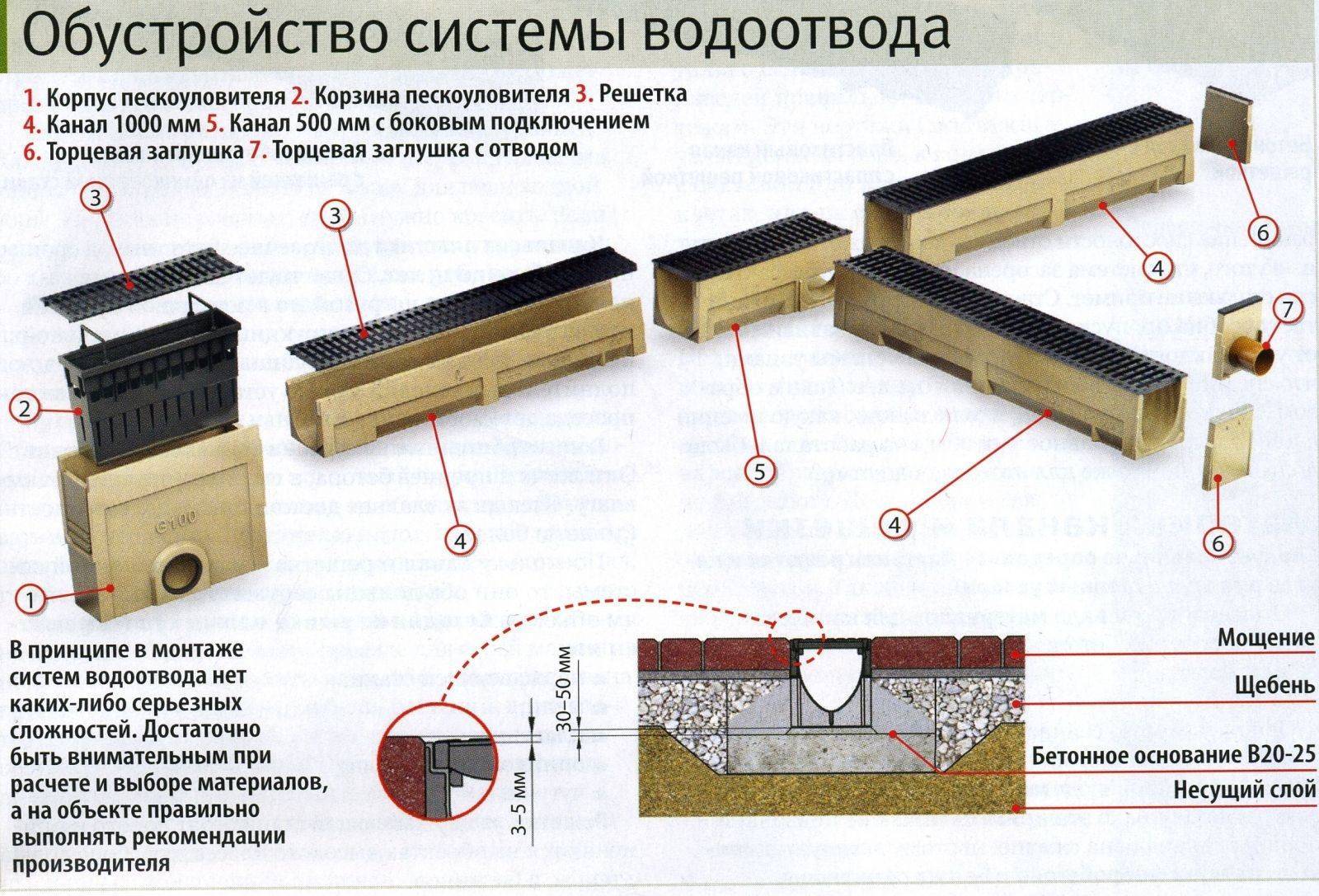

Установка системы водоотвода

Инструменты и материалы:

• лопата;
• молоток;
• ножовка;
• ручная пила с алмазным диском;
• бетон;
• водоотводные лотки;
• решетки;
• герметик на основе акрила.

Инструкция:

Схема линейного водоотвода.

Сначала на основе данных о площади водоотвода, количестве осадков и виде поверхности (асфальт, грунт, песок и т.д.), где будет производиться установка, составляется схема планируемой водоотводной системы и выбираются модели водоотводных желобов, чтобы исключить возможность того, что водостоки не справятся с объемом воды. Также стоит учесть степень физической нагрузки и состав воды, в особых случаях дренаж обрабатывается специальным средством, защищающим поверхность лотка от агрессивной среды. Обычно установка водоотвода осуществляется по периметру дома, участка и рядом с гаражом

Не обязательно следовать именно такому плану, важно понимать, что установка системы должна происходить там, где существует ее необходимость.
Следуя утвержденной схеме, подготовить каналы, где позже произойдет установка лотков. Каналы для наибольшей точности намечаются на поверхности маркировочным шнуром

На дно каналов необходимо установить бетонную подложку (10 см). Ширина каналов должна быть на 20 см больше ширины лотка, а глубина должна быть такой, чтобы после осуществления установки дренажной системы ливневые решетки находились примерно на 5 мм ниже уровня поверхности, в которую происходит установка. В нижней точке системы должен находиться канализационный слив.

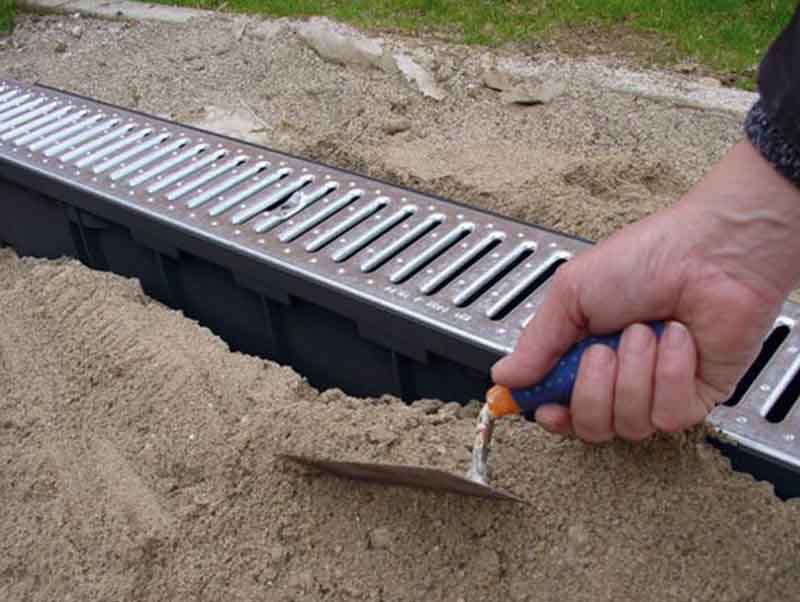

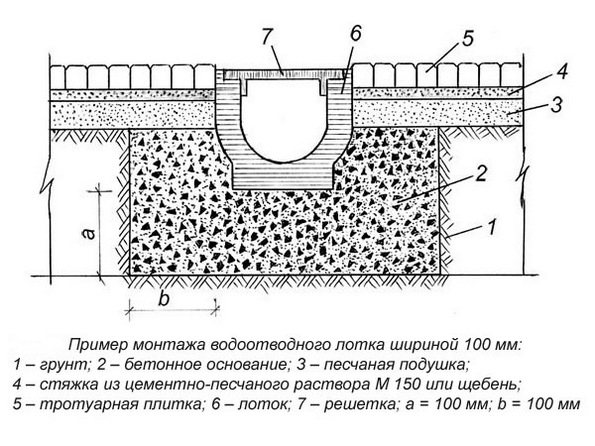

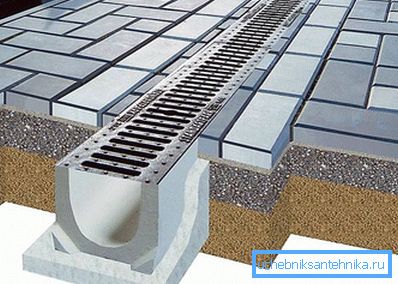

По центру подготовленных каналов укладываются водоотводные лотки, а оставшееся пространство по краям заливается бетоном.
Закрепление на водоотводах металлических решеток. Если необходимо (например, на угловых стыках), решетки распиливаются пилой с алмазным диском.

Систему можно монтировать как с пескоуловителем, так и без, причем подключение к канализационному сливу будет в первом случае идти через пескоуловитель, в котором перед его установкой следует выбить заглушку. Если пескоуловитель не используется, в лотке можно вырезать отверстие под слив. В пластиковых лотках есть специальное место под крепление к канализационной трубе, а в бетонном лотке нужно просверлить отверстие по контуру в нескольких местах, а затем выбить лишнюю часть молотком с внутренней стороны.

Для создания из бетонных лотков угловых стыков нужно пользоваться пилой с алмазным диском, причем если нужно создать угол в 100 градусов, на стыкующихся лотках необходимо отрезать углы по 50 градусов, то есть углы на стыкующихся лотках должны быть равны. Распил производится с захватом обеих стенок лотка. Стыки лотков герметизируются акриловым герметиком.

Если поверхность, где устанавливается система, будет покрыта асфальтом, то перед проведением асфальтирования нужно установить решетки и закрыть каналы недорогим материалом, например, ДВП. В случае повышенной нагрузки на систему (интенсивное движение транспорта), бетонная подушка под лотками должна быть не менее 10 см. Во избежание образования засоров систему водоотвода необходимо чистить 2 раза в месяц.

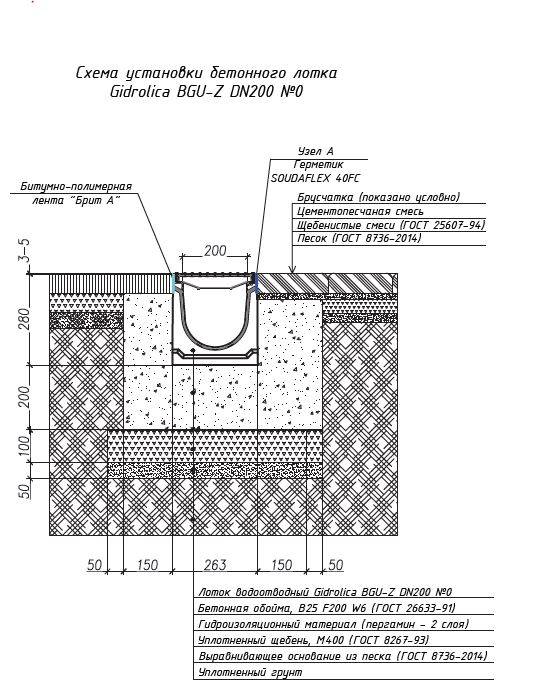

Установка бетонных лотков

Для эффективной работы водоотводных систем, необходимо учитывать уклон поверхности к лоткам не менее 2%.

Основание бетонной обоймы заливается на уплотнительный грунт. После того как основание обоймы наберет 30% от прочности, на него допускается установка бетонных лотков.

Монтаж бетонных лотков рекомендуется начинать с опорных точек трассы, выпуклой торцевой частью, «папой», в сторону предполагаемого направления движения воды. Необходимо произвести герметизацию стыковочных швов эластичным герметиком на основе силан-модифицированых полимеров (МС-Полимер), твердеющих во влажной среде.

Подключение лотков к магистральной системе канализации лучше всего осуществлять через пескоуловитель. Трубопровод от пескоуловителя до первого канализационного колодца должен выполняться гладкостенной раструбной трубой.

После установки линий бетонных лотков и других элементов водоотвода важно проверить уровень их установки и подключение пескоуловителей к системе канализации. Уровень водоприемной решетки должен быть на 3-5 мм ниже примыкающего слоя для беспрепятственного попадания поверхностных вод в систему ливневки

Для защиты от всплывания желоба, нарушения его проектного положения и качественного заполнения пространства, заливка пазух ведется послойно, в зависимости от высоты бортика лотка.

При необходимости углового соединения бетонных лотков, два желоба распиливаются алмазным диском на месте монтажа. Угол распила лотков равен половине требуемого.

Монтаж бетонных лотков

Чтобы правильно установить водоотводы бетонные, надо провести несколько простых этапов, включающих в себя:

1. выбор схемы, по которой будут устанавливаться лотки, исходя из дальнейшего покрытия окружающей территории;
2. подготовительные работы;
3. основные работы.

Выбор схемы установки лотков

Чтобы правильно установить лоток водоотводной бетонный с решеткой в определенное покрытие, надо придерживаться следующих разработанных специалистами схем:

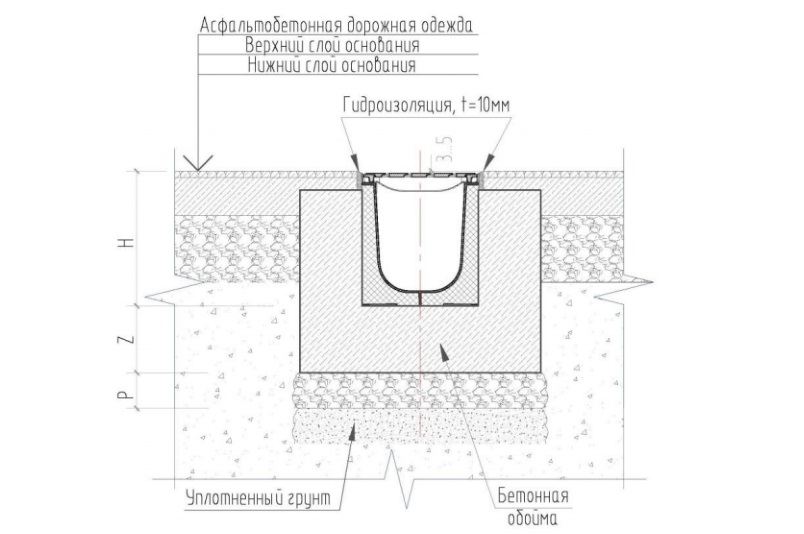

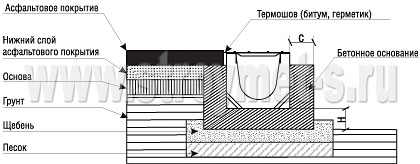

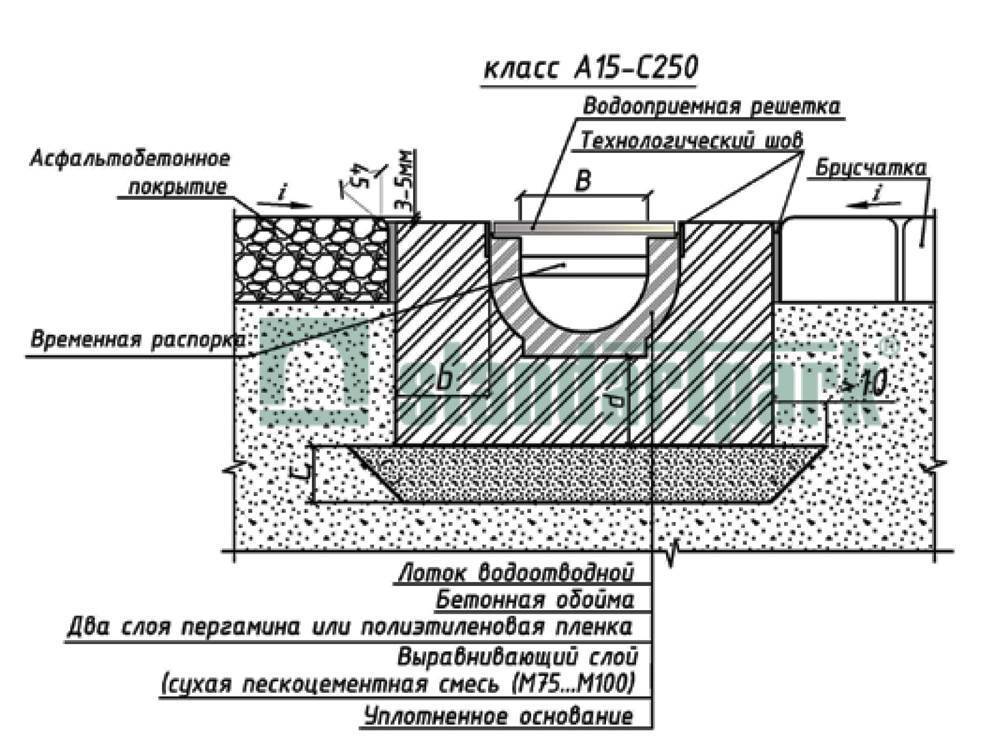

1. Установка лотков, предназначенная для асфальта. По этой схеме можно устанавливать бетонные лотки марки С250. При этом ширина примыкающего шва (С) составляет 10 см, а ширина бетонной стяжки под лотком (Н) должна быть не менее 15 см.

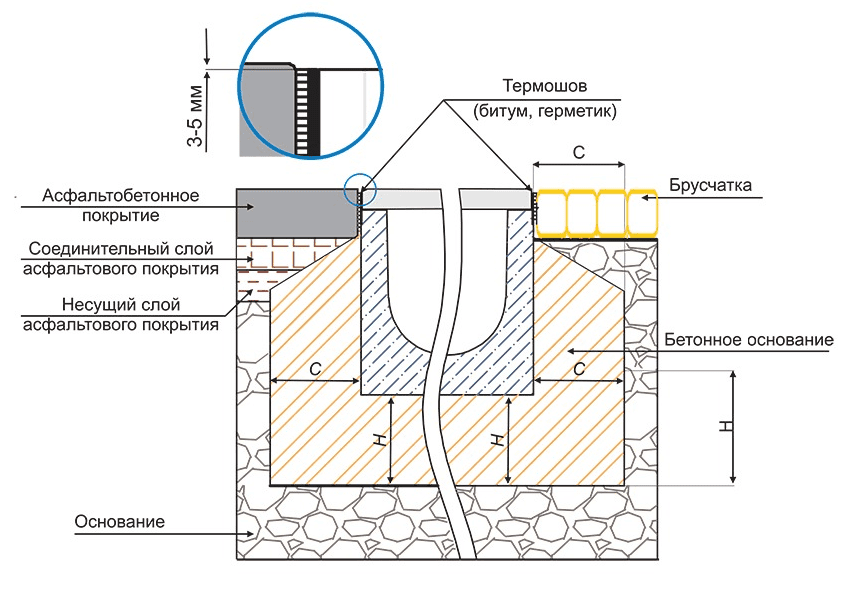

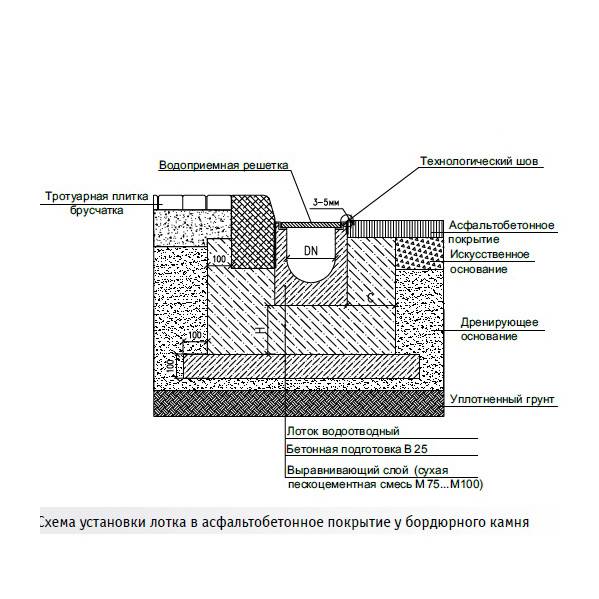

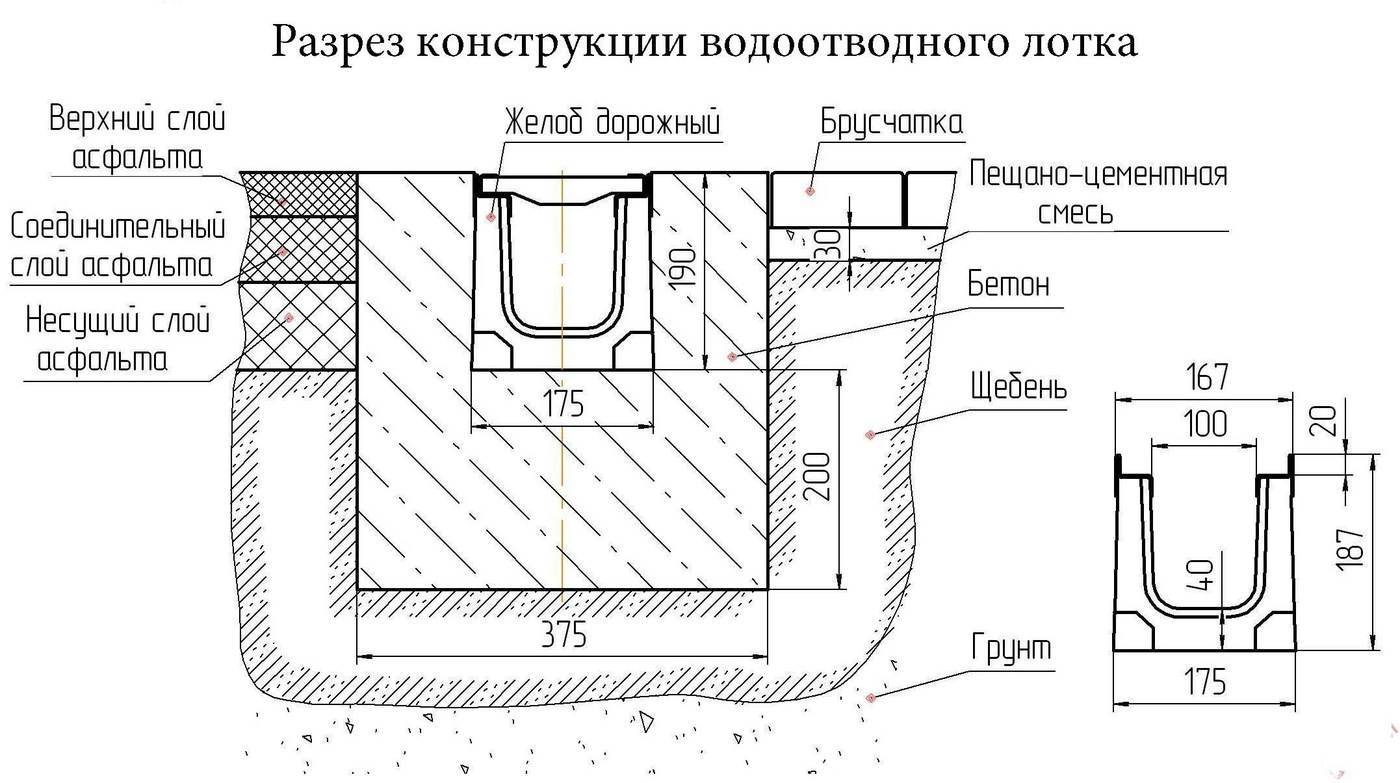

Схема монтажа водоотводных лотков в асфальт

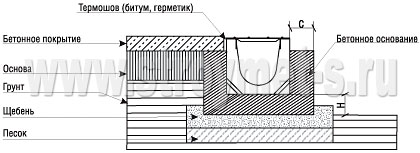

1. Установка лотка, предназначенная для бетонного покрытия территории. Такая схема предназначена для бетонных лотков класса С250. При этом параметры С и Н соответствуют значениям, указанным в предыдущей схеме.

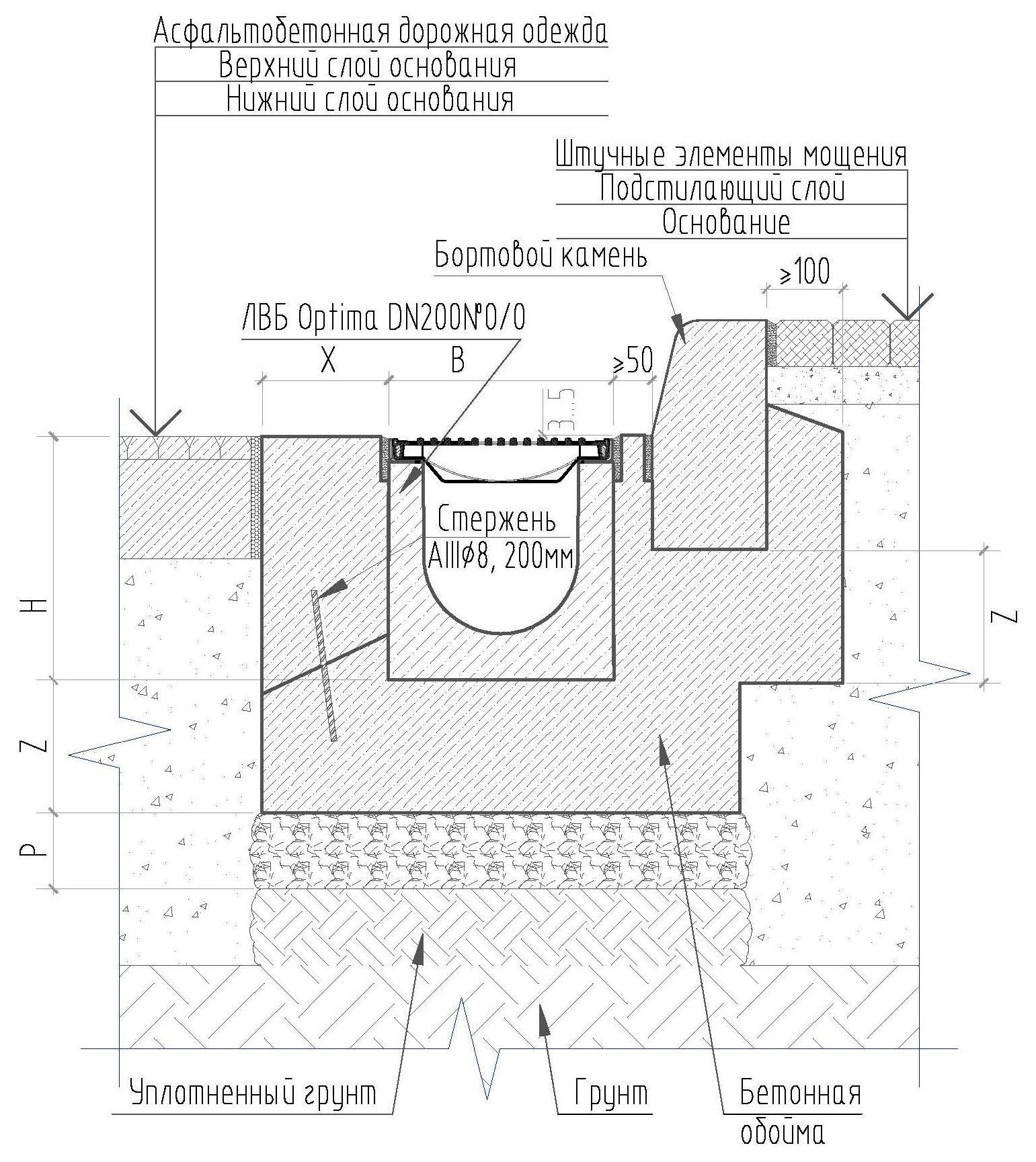

Схема монтажа водоотводных лотков в бетонное покрытие грунта

1. Установка лотка, предназначенного для дальнейшего покрытия территории плитами. Указанная схема оптимально подходит для бетонных лотков классов С250 и D400. При этом минимальные параметры бетонной стяжки для С250 составляют 8 см (С) и 10 см (Н), а для класса D400 оба параметра – 10 см.

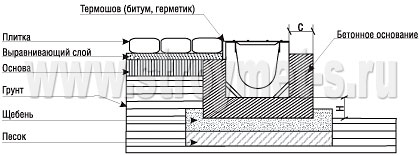

Схема установки водоотводных лотков в плиту

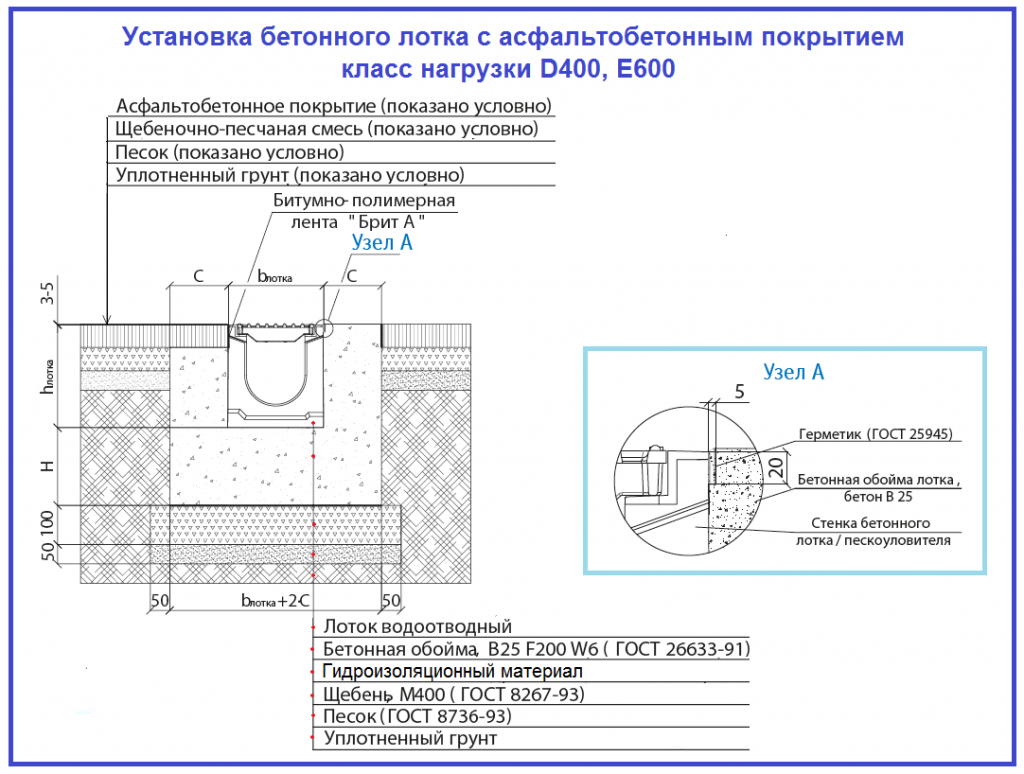

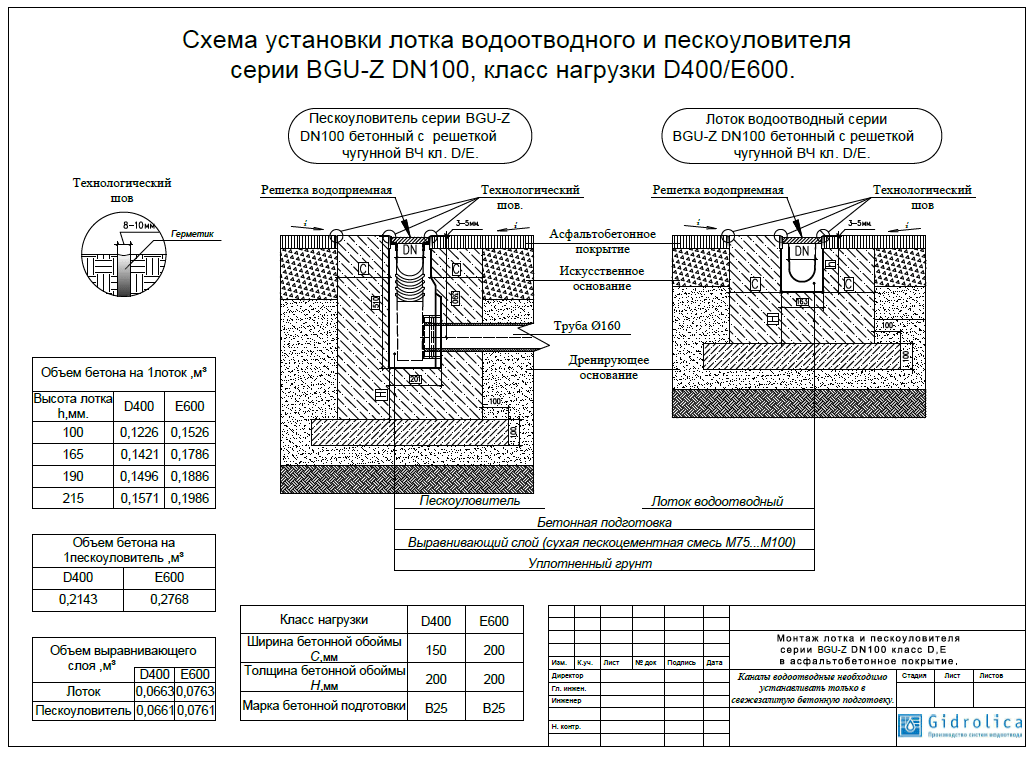

1. Установка особо прочных бетонных лотков в асфальтовое покрытие. При установке прочных конструкций параметр С должен составлять не менее 15 см, а параметр Н не менее 20 см.

Схема установки особо прочных бетонных лотков

Подготовительные работы

Подготовительные работы, предшествующие монтажу водоотводов, заключаются в следующих шагах:

1. разработать проектную документацию, описывающую все основные элементы системы водоотвода и места их расположения;
2. при помощи знаков разметки произвести разбивку трассы на местности, которая полностью соответствует имеющейся документации. Обозначить места установки дополнительного оборудования, например, пескоуловителя, смотрового колодца, впускного клапана и так далее;
3. подготовить необходимое количество лотков и сопутствующих товаров;
4. арендовать подъемную технику, которая будет помогать при установке лотков.

Важно на подготовительном этапе предусмотреть все нюансы установки водоотвода. Это позволит значительно сэкономить время, требующееся на монтаж системы и, как следствие, минимизировать затраты на оплату труда работников и аренду техники

Установка уличных пластиковых водоотводных лотков

Как расценить установку уличных пластиковых водоотводных лотков PARK DN300?

В сметно-нормативной базе 2001 года в редакции 2017 года норм и расценок на установку пластиковых водоотводных лотков нет.

Союзом инженеров-сметчиков разработаны и опубликованы в справочнике инженера-сметчика «Нормы и расценки на новые технологии в строительстве» часть V, 2014 г. справочная информация, нормы и расценки на установку водоотводных лотков и пескоуловителей (табл. 27-02-016). В электронном виде нормы и расценки (в уровне ФЕР) переданы разработчикам сметных программ.

Таблица ЭСН 27-02-016 Установка водоотводных лотков и пескоуловителей Состав работ:

01. Устройство бетонной подготовки. 02. Установка лотков (нормы 1-10). 03. Установка пескоуловителей (нормы 11-16). 04. Герметизация стыков. 05. Установка фильтров в пескоуловители (нормы 11-16). 06. Установка водоприемных решеток. 07. Гидравлическое испытание лотков (нормы 1-10). 08. Обе- тонирование конструкции. 09. Устройство технических швов.

Измеритель: 100 м лотков (нормы 1-10), 100 шт. пескоуловителей (нормы 11-16)

Установка водоотводных лотков пластиковых шириной по внутренним граням («гидравлическим сечением»):

27-02-016-1 до 100 мм глубиной до 120 мм 27-02-016-2 до 100 мм глубиной до 220 мм 27-02-016-3 до 200 мм 27-02-016-4 до 300 мм

Установка водоотводных лотков бетонных и полимербетонных шириной по внутренним граням («гидравлическим сечением»):

27-02-016-5 до 100 мм глубиной до 120 мм 27-02-016-6 до 100 мм глубиной до 220 мм 27-02-016-7 до 200 мм глубиной до 230 мм 27-02-016-8 до 200 мм глубиной до 350 мм 27-02-016-9 до 300 мм 27-02-016-10 до 400 мм

Установка пескоуловителей для водоотводных лотков пластиковых шириной по внутренним граням («гидравлическим сечением»):

27-02-016-11 до 100 мм 27-02-016-12 до 200 мм

Установка пескоуловителей для водоотводных лотков бетонных и полимербетонных шириной по внутренним граням («гидравлическим сечением»):

27-02-016-13 до 100 мм 27-02-016-14 до 200 мм 27-02-016-15 до 300 мм 27-02-016-16 до 400 мм

Источник

Монтаж водоотводных лотков смета на работы

Смета на монтаж и устройство водоотводных лотков – это специальный документ в котором определены этапы работ по устанвоке бетонных лотков, стоимости и количеству нормочасов рабочих и техники. Почти все сметы включают в себя еще и цену на дополнительные расходные материалы (бетон для заливки).

Локальные сметы являются первичными сметными документами и составляются на отдельные виды работ и затрат по зданиям и сооружениям или общеплощадочным работам на основе объёмов, определившихся при разработке рабочей документации (РД), рабочих чертежей.

Локальные сметные расчёты составляются в случаях, когда объёмы работ и размеры затрат окончательно не определены и подлежат уточнению на основе РД, или в случаях, когда объёмы работ, характер и методы их выполнения не могут быть достаточно точно определены при проектировании и уточняются в процессе строительства.

В смете стараются учесть все расходы и нюансы при монтаже сборочных водоотводных лотков.

Объем выполняемых работ.

• Применяемые конструкции, стоимость их сборки.
• Число работников, которые задействованы в процессе.
• Число единиц техники и количество часов её работы.

Виды водоотводных лотков их особенности

Большое количество осадков и талый снег приводят к скоплению воды. Что ведет к разрушению фундаментов и дорожных покрытий.

Для устранения этой проблемы, применяется установка водоотводных лотков. Как установить водоотводные лотки своими руками читайте ниже.

Водоотводные лотки имеют несколько видов:

Лоток сточный имеет прямолинейную форму с желобом по всей длине. Предназначен, для поверхностного отвода воды.

Лоток коробчатый П-образной формы с решеткой, также применяется на поверхности.

Лоток щелевой по всей наружной длине имеет щель, она может быть прерывистой или во всю длину изделия. Хороший аналог коробчатых лотков.

Бордюрный лоток — разновидность щелевого лотка, имеющая выступ в виде буквы «Г» в своей верхней части для прикрытия щели в корпусе желоба.

Все водоотводные лотки изготавливаются из разных материалов:

Все виды лотков изготавливаются по европейским стандартам, также ГОСТу.

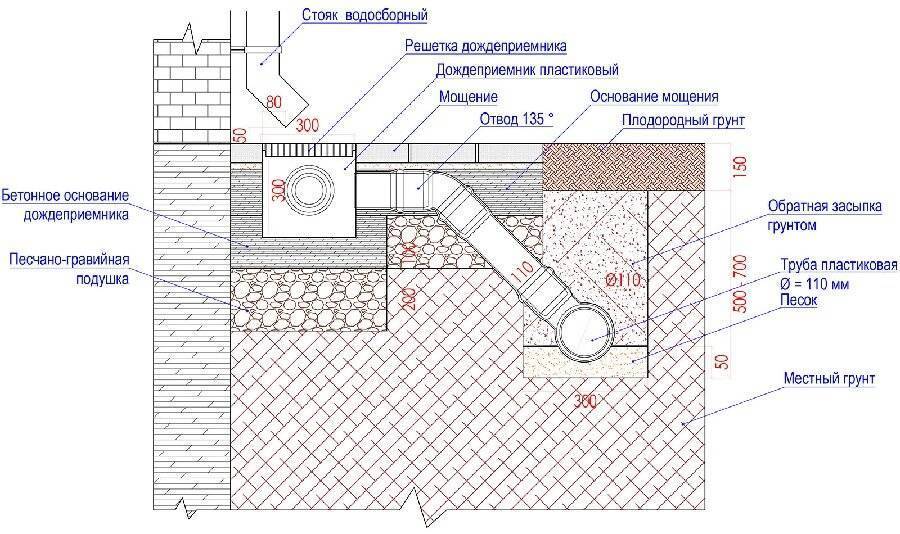

Точечный водоотвод

Точечный водоотвод стоит монтировать в проблемных местах. Основное предназначение локальный сбор воды.

Этот способ является отличным дополнением к линейному водоотводу. Стенки лотка имеют подводку для труб.Используя две системы, достигается идеальный водоотвод.

Линейный водоотвод

Вывод лучше делать к канализации. Пескоприемник остановит мелкую гальку и остатки мусора. Решетка защитит от крупного мусора.

Укладку водоотводных лотков осуществляют по бокам покрытия. Это поможет защитить бетонные или плиточные дорожки на участке.

Поверхностный водоотвод

Особое внимание уделить:

• Определению системы водоотвода
• Схеме расположения каналов, точек забота и мест сброса воды
• Количеству материала

Все эти задачи решаются с учетом нескольких важных моментов:

1. тип грунта;
2. вид поверхности;
3. уровень подземных вод;
4. схеме расположения различных построек, сооружений, дорожек, клумб;
5. частота и интенсивность выпадения осадков.

Твердый грунт, пропускает влагу в малом количестве, потребуются дополнительные каналы. Глинистая почва способствует возникновению заболоченности и требует подземный дренаж. В случае разницы высоты участка потребуются дополнительные рукава.

Основные официальные документы сметчика

При составлении сметы на дренажные лотки, специалисты обязательно опираются на ряд государственных нормативных документов. Основной ГОСТ на водоотводные лотки :

ГОСТ 32955-2014 Дороги автомобильные общего пользования. Лотки дорожные водоотводные. Технические требования

Государственные Элементные Сметные Нормы применяемые во время работы над сметой водоотводных бетонных лотков.

1. ГЭСН 27-02-007-01-Устройство водосбросных сооружений с проезжей части из открытых лотков на обочинах

2. ГЭСН 27-07-009-01 Устройство водоотводных лотков из композиционных полимерных материалов весом до 10 кг/м в комплекте с решеткой (крышкой) на подготовленные основания

3. ГЭСН 01-02-047-03Устройство упоров при укреплении откосов земляного полотна бетонными плитами: монолитных

4. ГЭСН 09-06-001-02 Монтаж: лотков, решеток, затворов из полосовой и тонколистовой стали

Федеральные единичные расценки используемые при планировании и оценке работ по установке водоотводых локтов и решеток.

1. ФЕР 30-07-030-04 «Устройство железобетонных водоотводных лотков междупутных глубиной до 0,75м» учтена работа по разработке грунта в траншеях.

2. ФЕР 27-02-004-01 Устройство водосбросных сооружений с проезжей части из лотков в откосах насыпи» и бетон по «ФЕР06-01-005-03 Устройство бетонных фундаментов общего назначения объемом: более 25 м3»

3. ФЕР 07-02-002-07 Установка лотков между сооружениями сечением: до 0,5 м2

4. ФЕР09-06-001-02 Монтаж: лотков, решеток, затворов из полосовой и тонколистовой стали

Список содержит основные нормативные документы для сметы. В зависмости о тсложности проета могут применятся ряд смежных нормативов лдля уточнения расчётов.
