Устройство и принцип работы краскопульта: подробный разбор

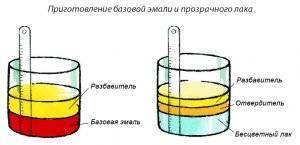

Разбавление краски

Далеко не все лакокрасочные смеси представляют собой готовый продукт, подходящий для распыления краскопультом. Большинство составов являются концентратом, требующим дополнительного разбавления более текучей жидкостью (растворителем или водой для водоэмульсионных красок). Информация о пропорциях смешивания зачастую указывается производителем на емкости, но подобрать оптимальную вязкость можно и опытным путем.

Большинство лакокрасочных материалов на растворителях, могут быть разбавлены до пропорции 4 к 10 (растворитель / краска). Водоэмульсионные составы, рекомендуется разбавлять не более чем 1 к 10 (вода / краска). Предлагаемая продукция весьма разнообразна, и каждый материал имеет свои показатели. Чтобы не сделать смесь слишком жидкой, снизив качество её нанесения, рекомендуется добавлять растворитель небольшими порциями.

Далеко не все лакокрасочные материалы и растворители можно успешно смешивать. К примеру: покраска молотковой краской краскопультом, требует разбавления ксилолом или сольвентом, а при использовании других составов, пропадает характерная ей текстура.

Проверить вязкость краски можно при помощи вискозиметра или обычной деревянной палочки и небольшого представления о требуемой густоте. Оптимальную густоту можно определить путем тестовых распылений. Если капли не растягиваются в ровную пленку, а сохраняют форму мельчайших бугорков, значит смесь требует большего разбавления. Готовая для распыления смесь должна иметь достаточно жидкую консистенцию, напоминающую жирный кефир.

Чтобы не забить сопло пульверизатора, разбавленную смесь следует заранее пропустить через специальный фильтр или нейлоновый чулок.

Вес аппарата и длина шнура

Если на покраску необходимых поверхностей уходит немалое количество времени и рабочий агрегат – не малярная станция на подставке, то вес конструкции тоже будет влиять на ее выбор. Как правило, масса небольших компактных устройств не более 2 кг. Но тем, кто решил приобрести что-то вроде «Bosch PFS 5000E», надо учесть, что это достаточно тяжелое оборудование (до 5 кг) с переносным насосом. А вот с бытовыми приборами типа «Wagner W100» легко справится даже женщина.

Также надо определиться с длиной шланга. Для это нужно учесть два момента:

• Длина шланга – это расстояние, на которое можно отойти от внешнего компрессора или станции.
• Хватит ли мощности устройства, чтобы «протолкнуть» смесь на «выход» при большой длине шланга.

Профильные мастера отдают предпочтение электрическим напольным аппаратам (Campbell Hausfeld, Earlex, Wagner).

Назначение краскопульта

Прибор предназначен для создания аэрозоля, то есть взвешенных в воздухе мелких частиц какого-либо вещества, например, краски, лака, раствора для побелки, антисептика и т.д. А если точнее, то краскопульт нужен для направленного переноса мелких частиц вещества на какую-либо поверхность ровным слоем, без образования пузырей и потеков.

Прибор для распыления краски и других веществ в различных своих модификациях применяется в следующих сферах.

1. Для покраски металлоконструкций, поскольку это достаточно трудоемкий процесс, особенно, если работы проводятся на высоте. Благодаря использованию краскопульта легко окрашиваются все труднодоступные места.
2. Для побелки известью помещений в целях уничтожения грибков и различных мелких насекомых. Очень часто обработка больших площадей стен и потолков известью проводится в животноводческих помещениях. В таких случаях для извести применяют обычный строительный краскопульт, предназначенный для побелки стен мелом.
3. Для покраски стен и потолков в жилых и нежилых помещениях. Для потолка используют специальный прибор с удлиненным корпусом, позволяющим производить нанесение покрытия без использования стремянки.
4. Для грунта. Грунтовка наносится на поверхность перед нанесением основного декоративного покрытия. Также краскопульты широко используются для масляной краски, для водно-дисперсионной краски и для водоэмульсионной краски.
5. Для антисептика. С помощью распылителя можно наносить различные антисептики для борьбы с бактериями, грибками и насекомыми. Поэтому, например, перед началом строительства деревянного дома, чтобы избавиться от древесных жуков или грибков в бревнах и других деревянных элементах, с помощью пульверизатора наносятся различные защитные составы и пропитки.
6. Для антигравия. Многие автолюбители обеспокоены коррозией металлических частей автомобиля и стараются вовремя наносить, например, на днище авто антикоррозийные составы. Для этой цели как нельзя лучше подойдет краскопульт.
7. Для порошковой окраски. Приборы, работающие с порошковыми красителями, часто применяют в автосервисах для покраски кузовов автомобилей.
8. Для лака по дереву. Состав удобно наносить при изготовлении мебели и других изделий из древесины. Также краскопульт для дерева используют при нанесении морилки на деревянные поверхности и для покраски мебели.
9. Для мелких деталей. Поскольку на покраску мелких деталей уходит много времени, то покрасочный пистолет намного упростит задачу и позволит нанести покрытие буквально за несколько секунд.

Устройство краскопульта

Каждый краскопульт состоит из трех основных компонентов:

• пистолет или удочка – для распыления отделочных материалов;
• пластиковый или металлический бачок – для заливки жидких растворов;
• система питания – для запуска и работы устройства.

Принцип работы разных моделей схож, но отличается деталями. Пневмоинструмент предполагает использование компрессора с ресивером для нагона воздуха в систему – он и будет служить питанием краскопульта.

С иными моделями работа организовывается проще, поэтому принцип рассмотрим на наиболее сложном устройстве:

• Бак снимается, заполняется краской или иным раствором, а затем прикручивается к пистолету.
• Гибкий шланг из комплекта (доступны разной длины) присоединяется одной стороной к собранному набору, а второй – к запущенному компрессору.

На момент работы в устройстве должно быть нагнетено необходимое давление — для профессиональных моделей в среднем 6 бар.

• Когда стрелка на табло дойдет до нужной отметки, можно включать устройство.
• Распыление достигается за счет сжатого воздуха, поступающего в пистолет. При нажатии на кнопку или рычаг происходит его движение, и создается вакуум в головке. Это задает необходимые условия для движения раствора по трубке, расположенной внутри бака.

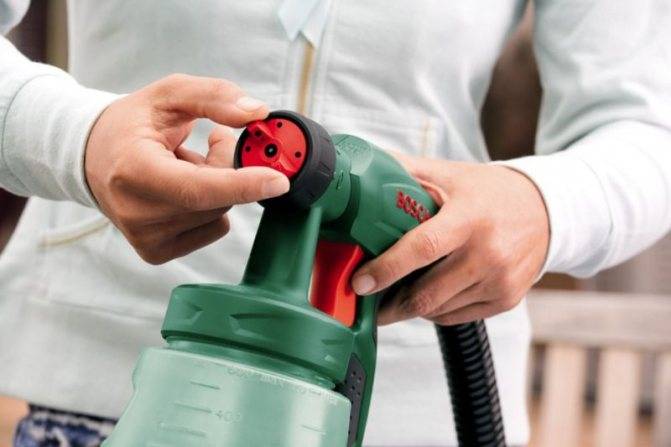

• Винты, находящиеся на задней поверхности пистолета, помогают отрегулировать поток жидкости и воздуха. Через центральное отверстие – сопло пистолета – раствор поступает на обрабатываемую поверхность.
• Расположенные вокруг сопла воздушные форсунки задают контур факела — так называется пятно, которое выдается краскопультом при едином нажатии рычага пистолета.

Считается, что чем шире факел, тем большую поверхность можно покрыть за один раз. Это уместно при нанесении чистовых слоев раствора. При первичной же покраске узкий факел даст более качественное покрытие.

Модели краскопультов, не предполагающие использование компрессора, работают аналогично. Единственная разница – отсутствие необходимости нагнетания давления перед работой.

В электромоделях вместо сжатого компрессором воздуха используются турбины или встроенные насосы.

Плюсы и минусы пневматических краскопультов

Одним из самых главных и достойных конкурентов пневматического краскопульта, особенно в бытовом применении, является его электрический аналог. Инструменты подобного типа, работают по принципу безвоздушного распыления, выплевывая поток краски из сопла под большим давлением. Электрические краскопульты достаточно эффективны и имеют заслуженную популярность, но в некоторых моментах значительно уступают воздушным устройствам. Давайте рассмотрим, какими достоинствами и недостатками обладает пневматический краскопульт, относительно безвоздушного распылителя.

Плюсы

1. Качество покрасочного слоя, созданного пневматическим краскопультом, не имеет равных и значительно превосходит возможности безвоздушного способа.
2. Надежность деталей и инструмента в целом, весьма высока. Так как пневмокраскопульт состоит из металлических деталей, стойких к износу и коррозии, вывести его из строя достаточно сложно. Про электроинструмент из пластика такое сказать сложно.
3. Универсальность аппарата, добавляемая возможностью смены сопел, позволяет использовать краскопульт для распыления материалов различной степени вязкости. Электрокраскопульты, хоть и могут иметь в комплекте сменные сопла, все-же достаточно требовательны к консистенции смеси (слишком жидкая подтекает, а густая разбрызгивается с трудом).

Минусы

1. Требуется компрессор для бесперебойной подачи сжатого воздуха. Данный пункт не считается недостатком, если необходимое оборудование уже имеется в Вашем хозяйстве. Если же источника воздуха нет, то его покупка, вместе с окрасочным пистолетом, редуктором и шлангом, будет стоит в 3-5 раз дороже электрокраскопульта.
2. Качественное покрытие требует опыта и настройки инструмента. На пистолете может быть 2-3 регулятора (подачи воздуха, материала и ширины факела). Для правильной калибровки инструмента необходимо знать его требования к объему подаваемого воздуха и иметь редуктор с манометром. Лишь настроив инструмент правильно, можно получить максимально равномерное распыление.
3. Чистота подаваемого воздуха играет важную роль при создании идеально ровной поверхности (покраски авто). Если в воздухе будет присутствовать влага, масла или грязь, на поверхности обязательно образуются дефекты в виде кратеров, пятен или выпуклостей. Для самых ответственных заданий, между компрессором и пистолетом подключается влагоотделитель или целый блок подготовки воздуха. В защиту пневматического инструмента, можно сказать, что электрические краскопульты для подобных целей, планку качества не проходят вовсе.

Если Ваши требования к краскопульту сводятся к получению абсолютно ровного слоя, то пневмокраскопульт будет самым лучшим выбором. Если же задача ограничивается бытовой покраской стен, потолка или забора, и мельчайшие неровности допустимы, электрический инструмент вполне с этим справиться.

Характеристика

Сопло краскопульта — это специальная форсунка, через которую осуществляется распыление краски из ёмкости. Принцип работы устройства довольно простой. Из ёмкости краска захватывается и проходит через шланг. Это осуществляется за счет повышенного давления. Так, краска поступает в окрасочный пистолет. Там есть небольшое отверстие, через которое краска выходит наружу с определенной скоростью и под заданным углом.

Примечательно, что параметры подачи красящего вещества можно отрегулировать. Так, грамотно подобранное сопло, позволяет распределять краску с необходимой шириной подачи. Краскопульт может продаваться как в комплекте с остальными элементами, так и отдельно.

Основные неисправности краскопульта

Несмотря на простую конструкцию, краскопульт все же подвержен поломкам. Часто встречающиеся неисправности краскопульта можно пересчитать на пальцах.

Пистолет не красит

Такое случается в следующих ситуациях.

1. Давление воздуха в системе предельно низкое. Для устранения проблемы следует отрегулировать компрессор.
2. Нарушена подача краски по причине засорения иглы и сопла. Необходимо разобрать краскопульт и очистить перечисленные элементы.
3. Повреждены игла или сопло. Требуется замена деталей.

Краскораспылитель плюется

Причиной того, что краскопульт плюется, могут послужить несколько неисправностей.

1. Плохо затянута воздушная головка. Требуется хорошо прикрутить деталь.
2. Вязкость краски не соответствует давлению воздуха. Нужно добиться приемлемого соотношения “давление-вязкость”.
3. Краска слишком густая. Необходимо приготовить краску меньшей густоты.
4. Засорился сапун на бачке с красителем. Необходимо снять пробку и прочистить отверстие в ней.
5. Упало давление в ресивере ниже нормы. Требуется в настройках компрессора установить нижний порог давления, соответствующий рабочим характеристикам окрасочного пистолета.

Факел смещается в сторону

Если факел распыленной краски смещается в сторону от пистолета, то причины этого могут быть следующие.

1. Засорение боковых отверстий воздушной головки. Требуется снять головку и прочистить ее.
2. Повреждение боковых отверстий воздушной головки. Поврежденную деталь следует заменить.

Несимметричность пятна факела

В данном случае, проблема может вызываться следующими неисправностями.

1. Засорение сопла. Ремонт краскопульта в данном случае заключается в снятии сопла и прочистке его отверстия.
2. Повреждение сопла. Требуется замена детали.
3. Засорение воздушной головки, а именно, ее центрального отверстия. Следует снять воздушную головку, промыть и прочистить ее.
4. Повреждение центрального отверстия воздушной головки. Данная деталь требует замены.

Нанесение составов, состоящих из лака и краски, является главной функцией, за которую отвечает краскопульт электрический. Применение такого инструмента способно улучшить качество окраски и уменьшить затраты труда.

Такие устройства бывают двух типов: ручного действия и действующие от электрической сети. Они функционируют по технологии распыления без воздуха, пневматического или смешанного распыления.

Для обрабатывания поверхностей составами, состоящими из воды с мелом или воды с известью, используется

Основными преимуществами его применения является сопло твердого сплава для распыления; устойчивое к коррозии покрытие деталей; компактность; простота в обслуживании; незначительная масса; вероятность работы вне зависимости от энергетических источников с внешней стороны; забор раствора из всякого объема; распыление без капель.

Распылитель для краски электрического типа является в настоящее время более популярным. Его применение позволяет существенно улучшить качество осуществляемых работ и при этом уменьшить до минимума расход времени. Необходимо не забывать, что использовать краскопульт электрический можно лишь после предварительной подготовки поверхностей для окрашивания.

Перед началом работ все помещения требуется очистить от мусора, грязи, высушить каждое влажное место штукатурки. Должна быть заглажена поверхность штукатурки с шероховатостями, раствором заделаны все трещины. Без отколов, трещин и иных дефектов должны быть поверхности из дерева. Очистить от ржавчины следует поверхности из металла. Для успешной работы электрическим распылителем краски необходимо следование всем этим условиям. В зависимости от наносится один или два слоя.

В корпус цилиндрического вида вмонтированы элементы насоса, обладающего поршневым строением. Последний включает в себя цилиндр, шток, манжет с рукояткой для привода. Кольца уплотнения требуются, чтобы между деталями корпуса и насосной крышкой имелось больше герметичности. Удочка разделяется на две части, дающие возможнсоть регулировать ее длину. Распылитель снабжен поворотом, чтобы была вероятность изменить вылет факела к осевой удочки.

Смысл работы такого устройства основывается на опускании в нее всасывающего рукава с фильтром, в процессе работы рукоятки штока на всасывании состава для окраски из емкости.

Нагнетая в баллон состав для покраски, клапан захлопывается, при обратном направлении движения штока. При увеличении давления этот состав перемещается к удочке и с помощью курка добирается до распылителя, которым и осуществляется опыление.

Принцип работы

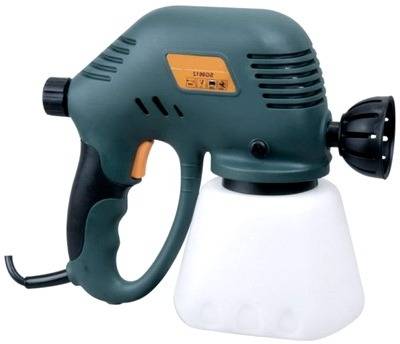

Электрический краскопульт функционирует за счет преобразования электричества в пневматическую энергию. Краска под действием повышенного давления направляется из бачка к распылителю, который распределяет ее по поверхности.

Конструкция работы электрического краскопульта

Емкость для лакокрасочного состава располагается либо над устройством (слив), либо под ним (подсос). В результате нажатия на рычаг аэрограф пропускает через себя сжатый воздух. Если нажать сильнее, то произойдет сдвиг иглы, и поток краски сократится. Иными словами, чем выше давление воздуха, тем менее интенсивно лакокрасочный материал покидает распылитель.

Для различных консистенций краски существуют отдельные виды краскораспылителей. К примеру, для густых красок используются аппараты с более значительным выходным отверстием, чем для жидких. Объем поступления краски контролируется при помощи так называемого факела распыла. Показатель рабочего давления также зависит от вида лакокрасочного материала. Регулирование подачи воздуха осуществляется благодаря специальному винту.

Любой краскопульт оснащен так называемым пистолетом. Это устройство при помощи дюзы образует факел в результате смешивания следующих компонентов:

1. Воздуха под высоким давлением, который подается из компрессора.
2. Рабочего состава (лака, грунтовки или краски), соответствующего допустимым параметрам вязкости.

Во внутренней части пистолета воздух разделяется на два потока, один из которых направляется по центру, а второй – по периферии. Все электропульверизаторы оснащаются тремя контроллерами, которые позволяют задать необходимый режим работы:

Конструктивные элементы электрического краскопульта со шлангом

1. Регулировка общей подачи воздуха дает возможность поддерживать баланс между объемом подачи краски и ее формой наложения при определенном скоростном режиме. Если предполагаемый расход краски невелик, краник прикрывается. После этого интенсивность подачи снизится, и краска будет распыляться более аккуратно.
2. Давление на боковые жиклера на периферии контролируется отдельным винтом. Воздушный поток определяет форму струи лакокрасочного материала: чем сильнее подача воздуха, тем обширнее периметр. Если прекратить давление на боковые жиклера, форма подачи станет округлой. Однако это крайний вариант, поскольку в этом случае сильно возрастет укрывистость покраски, что приведет к потекам.
3. Расход лакокрасочного материала определяется объемом воздуха, подаваемого по центру электропульверизатора. Чтобы сделать подачу менее обильной, следует немного прикрыть краник.

Краники могут находиться в разных местах, в зависимости от модификации устройства, однако наиболее распространены две схемы:

1. Регулировочный краник подачи краски располагается на боковой части пистолета. Несколько ниже находится краник общей подачи воздуха.
2. Краник общей подачи воздуха располагается на конце ручки, возле входного патрубка. Краник, регулирующий ширину струи, находится там же, где и в первом случае, — на боковине пистолета.

Емкости под краску могут быть не только разного размера, но и часто устанавливаются в различных местах. Обычно они занимают свое место в области передней части ствола, что позволяет улучшить параметр всасывания. Применяется два способа подачи лакокрасочного материала:

1. Самотеком. В этом случае состав устремляется вниз под давлением своей массы. Контролировать расход в данном случае затруднительно, так как он целиком зависит от диаметра выхода из емкости.
2. Более распространено использование эффекта разряжения. При этом эффекте стремительно двигающаяся воздушная струя образует отрицательное давление под резервуаром с краской, в результате чего состав подсасывается.

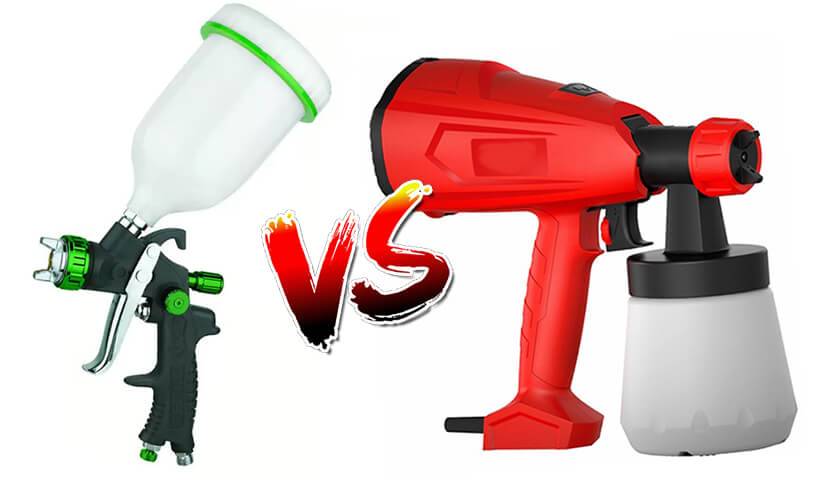

Обратите внимание! Основное отличие электрического краскопульта от пневматического — присутствие встроенного компрессора. Достоинство такого устройства в невозможности перегрузки компрессора

Электростатическая покраска

Отдельно стоит сказать об электростатическом методе окрашивания поверхности. В процессе работы лакокрасочный состав при соприкосновении с электродом, установленным в распылителе, получает отрицательный разряд (до 100 кВт). После распыления краски ее частички по силовому полю устремляются исключительно к окрашиваемой конструкции. Преимущества технологии очевидны: сокращение расхода краски и более аккуратное ее распыление.

Электрические краскопульты – как определиться с типом устройства

Разновидности электрических краскопультов достаточно сильно отличаются друг от друга по принципу действия и форм-фактору, поэтому, решить какой краскопульт выбрать можно только в том случае, если точно известен фронт работ, при которых он будет использоваться.

Безвоздушные электрические краскопульты

Конструктивно электрический безвоздушный краскопульт состоит из сопла, клапана, цилиндра, электромагнита, колеблющейся планки и поршня. Принцип действия следующий: колеблющаяся планка толкает поршень вперед, а назад он возвращается под воздействием пружины, при обратном движении поршня перед ним образуется разреженное пространство, куда засасывается краска, а при движении вперед краска толкается через сопло наружу. Так как в секунду совершается большое количество колебаний и ходов поршня, то создается непрерывная подача краски.

1. Всасывающая трубка.2. Клапан.3. Сопло.

4. Цилиндр.5. Электромагнит.6. Колеблющаяся планка.

7. Регулировочный винт.8. Поршень.9. Пружина поршня.

При использовании такой технологии невозможно получить достаточно мелкие капли краски – по этому параметру даже бюджетный пневматический краскопульт выигрывает с большим отрывом. Плюсы безвоздушного краскопульта в его общей компактности, неприхотливости и сравнительно невысокой стоимости, что делает его хорошим помощником в бытовых условиях.

Принцип действия безвоздушного краскопульта позволяет получать факел правильной формы с четкими очертаниями и использовать для работы даже лакокрасочные материалы высокой вязкости.

Характеристики безвоздушных устройств определяют их сферу применения: для любых работ в бытовых условиях и при невозможности или непрактичности использования пневматических краскопультов, к примеру, при нанесении вязких составов.

Воздушные электрические краскопульты

Такие устройства сложно однозначно отнести к пневматическим или электрическим – скорее это гибрид, взявший себе все лучшее стороны от обеих разновидностей краскопультов. Это стандартная конструкция, которая работает по принципу нагнетания давления в емкость с краской, которая затем проходит через трубку и распыляется через сопло пистолета.

От пневматического краскопульта здесь взят способ нанесения лакокрасочных материалов, которые разбиваются потоком воздуха и наносятся максимально тонким слоем. Однако, здесь имеется точно рассчитанный под пистолет мини компрессор. Большой плюс таких устройств в возможности поочередного использования одного краскопульта для разных видов лакокрасочных материалов.

Недостатки воздушных электрических краскопультов такие же, как и у пневматических – возникновение при работе красочного тумана, с соответствующими ограничениями.

Такие устройства делятся на краскопульты со встроенным компрессором и выносным. Краскопульты со встроенным компрессором имеют небольшой размер и низкую цену, но пригодны для выполнения только тех работ, где не требуется высокое качество покрытия.

Устройства с выносным компрессором стоят дороже, но они более удобны в работе, так как нагнетатель располагается отдельно и соединяется с пистолетом через шланг. Такие устройства обеспечивают довольно равномерную подачу краски и имеют ряд регулировок, что позволяет добиться хорошей укрываемости и качества окрашивания.

Малярные станции

По сути, это те же ручные краскопульты, разделенные на пистолет и насос для краски, но больших размеров и с характеристиками близкими к профессиональным инструментам. На них устанавливаются мощные электродвигатель и насос, которые монтируются на отдельной передвижной платформе, а окрашивание производится отдельным краскопультом, соединенным с насосом шлангом высокого давления. Краска подается из входящего в комплект резервуара или напрямую из ведра, в который вставляется шланг.

1. Шланг для подачи краски.2. Поршневой насос.3. Краскопульт.

4. Рукоятка.5. Корпус с электродвигателем.6. Шланг для всасывания краски.

7. Дренажный шланг.8. Регулировка давления.9. Ножки.10. Заборник краски.

Такой краскопульт имеет большое количество различных регулировок, что позволяет настроить его для работы с любым видом краски и применять в промышленных масштабах и в различных сферах производства.

Устройство и принцип работы краскопульта

Прежде чем перейти к плюсам и минусам различных положений бачка краскопульта, стоит ознакомиться с тем, как он устроен, его принципом работы. Основная составляющая, позволяющая распылять покрасочные вещества – воздух, который поступает из ресивера. Он выходит из нагнетателя, а затем, продвигаясь по шлангу, через просвет в ручке попадает в пульверизатор. После этого воздух наталкивается на заслонку, которая отодвигается при нажатии на курок, и переходит в каналы, отвечающие за подачу покрасочного материала.

Дозирование красящего вещества происходит за счет металлического стержня, у которого имеется наконечник в виде конуса. Он сделан так, чтобы плотно прилегать к соплу изнутри. Если бачок располагается вверху, то красящее вещество стекает благодаря силе притяжения.

Стоит заметить, что воздух попадает не только в проход с покрасочным материалом, но и на специальную головку, которая способствует разделению раствора на мелкие части. Именно так осуществляется пульверизация в пневматическом аппарате. Краскопульты постоянно совершенствуются, меняется их оформление в плане дизайна, используются новые материалы, добавляются удобные функции. В итоге появляются новые модели с интересными качествами. Для разных работ следует выбирать оптимальные устройства, так как от этого зависит конечный результат окрашивания.

С нижним бачком

Весьма распространенная конструкция краскораспылителя, которая широко используется в определенных областях. Работает устройство по такому принципу: в контейнере падает давление из-за прохождения воздушного потока над трубкой. Движение с сильным натиском над выпускной щелью бачка вытесняет краску, а затем рассеивает из сопла. Это явление было обнаружено известным физиком Джоном Вентури еще в XIX веке.

Бак с нижним расположением на краскопульте устроен следующим образом: основной контейнер, крышка и трубка. Данные элементы соединены между собой резьбой или ушками, располагающимися на крышке. Трубка имеет изгиб под тупым углом примерно в центре, чтобы ее конец в контейнере мог доставать до всех частей дна. Это дает возможность пользоваться агрегатом при наклонах и покрывать краской горизонтальные плоскости со всех сторон.

В таком краскораспылителе необходимо менять положение трубки, исходя из того, как располагается инструмент в ходе работы. Трубка должна смотреть строго вперед, если сопло опущено книзу, а если вертикально вверх, то она должна быть направлена назад. Большинство моделей с нижним баком изготавливаются из металла, а их средняя вместимость составляет один литр.

Преимуществом является то, что аппараты можно применять для объемных работ. Также удобно, что обзор остается открытым. Схема распылителя с баком в нижней части создает хорошее покрытие. Однако такие устройства считаются не настолько профессиональными, как краскопульты, у которых бачок установлен вверху.

С верхним бачком

В основе работы такого агрегата лежит принцип силы тяжести, когда краска сама попадает в подающий канал. Бак устанавливается с использованием соединения резьбой (внутреннего или наружного). Обязательно в этом месте надо установить фильтр под названием «солдатик».

В целом краскораспылитель с бачком, расположенным сверху, устроен так же, как и с нижним баком. Основное отличие – в конструкции емкости, которая включает в себя контейнер, крышку и проход для воздуха, когда объем покрасочного материала уменьшается. Верхние бачки делаются как из металла, так и из пластика. В среднем объем такого контейнера рассчитан на 600 миллилитров.

С боковым бачком

Данный вид краскораспылителей появился не сильно давно, но очень быстро становится популярным. Стоит отметить, что они считаются профессиональным оборудованием. Довольно часто такие устройства называют еще регулируемыми и поворотными. Покрасочный раствор попадает в сопло сбоку за счет гравитации.

Для изготовления бокового бака, как правило, используется металл. Что касается присоединения к корпусу, то оно осуществляется за счет резьбы, которую надо затягивать вручную. В емкости под краску есть маленькое отверстие, обеспечивающее поступление воздуха в ходе покраски. Бак поворачивается на 360 градусов, а его объем не превышает 300 миллилитров. Это обусловлено тем, чтобы краска не задевала устройство, даже если совершаются наклоны в направлении сопла.

Как работает пневматический краскопульт

Обзор преимуществ и недостатков того или иного расположения бачка, станет более осмысленным и наглядным, если понимать принцип действия самого окрасочного пистолета. Общее представление строения краскопульта в совокупности с особенностями применения различных емкостей, помогут Вам сформировать собственное мнение и сделать оптимальный выбор для любой индивидуальной ситуации.

Главной и единственной движущей силой, заставляющей краскопульт распылять лакокрасочные смеси, является воздух, исходящий из ресивера компрессора. Выходя из нагнетателя и проходя по герметичному шлангу, движущий поток поступает в пульверизатор через отверстие в рукоятке. Далее воздух упирается в заслонку, отодвигаемую нажатием курка, и проходит далее в каналы, связанные с подачей лакокрасочного материала.

Как правильно выбрать краскопульт

Мы рассмотрели особенности каждого из видов оборудования. Теперь становится понятно, что одного универсального и самого лучшего варианта изделия просто нет. Все они хороши в чем-то своем. К тому же учитывается объект, который нужно окрасить. К примеру, зачем покупать дорогостоящий пневматический инструмент для окрашивания забора или сельхозпостройки на даче, если лучше сделать выбор в пользу бюджетного электрического краскопульта или вовсе ручного.

Выбирая инструмент, следует учитывать такие параметры:

1. Тип устройства (воздушный, безвоздушный).
2. Рабочая мощность.
3. Вид покрытия.
4. Вязкость, при которой может работать.
5. Производительность.
6. Диаметр сопла.

Рассмотрим несколько лучших недорогих воздушных изделий:

1. Модель Hammer PRZ150A – около 3 тыс. руб.
2. Модель Энергомаш КП-9660Р – около 2,9 тыс. руб.
3. Модель Bosch PFS 55 – около 4,8 тыс. руб.
4. Модель Hammer PRZ600 – около 3,6 тыс. руб.

Лучшие профессиональные воздушные распылители:

1. Модель WAGNER W867E All-Spray – около 19,5 тыс. руб.
2. Модель Bosch PFS 65 – около 6 тыс. руб.

Лучшие безвоздушные распылители:

1. Модель WAGNER ProjectPro 119 – около 56 тыс. руб.
2. Модель WAGNER ProjectPro 117 – около 39 тыс. руб.
3. Модель ФИОЛЕНТ КР1-260 – около 2 тыс. руб.
4. Модель ЭНЕРГОМАШ КП-96120 – около 1,5 тыс. руб.

Принцип работы прибора

Конструкция краскопульта электрического является не слишком сложной, поэтому его обслуживание отличается простотой. В основе устройства заложен электромотор, обладающий мощностью 100-1000 Вт. Подача электроэнергии осуществляется от аккумулятора либо электросети. Мотор способен к сжатию воздуха, проходящего через сопло. Это способно создать в специальной трубке и резервуаре с краской разряжение.

Поднятие жидкости по трубке осуществляется в сопло. Из него краска распыляется за счет потока воздуха.

Установка угла ее распыления должна быть плавной и ступенчатой. Регулятор позволяет осуществлять нанесение краски полосами в разном направлении, например по вертикали, по горизонтали. Полосы могут быть узкими или широкими. Могут распыляться по аналогии с поливом водой из садового шланга.

Разнообразие видов приборов

Если вы планируете выполнить ремонт в своей квартире, то советуем для окрасочных работ приобрести пневматический краскопульт. Эти приспособления отличаются между собой разными характеристиками, в том числе и методом распыления:

• Традиционные. В основу их работы положен принцип использования высокого давления сжатого воздуха. Краскораспылители такого типа в состоянии обеспечить высокое качество работы и однородность покрытия. Но специалисты не рекомендуют применять их для окрашивания конструкций со сложной конфигурацией поверхности. Это обусловлено большим уровнем отходов при использовании такого краскопульта.
• С низким давлением сжатого воздуха. У таких устройств он не превышает 0,7 атмосфер. Соответственно, использование таких краскораспылителей обеспечивает более низкий расход исходного материала. Но из-за низкого давления покрытие получается менее однородным. Вдобавок увеличивается время, необходимое для окрашивания, что негативным образом влияет на состояние компрессора.
• Со средним давлением сжатого воздуха. Именно такие распылители рекомендуется выбирать большинству пользователей. Они отличаются небольшим расходом материала и обеспечивают очень хорошее качество покрытия.

Отличаются ли ручные распылители

Краскопульт механический ручной имеет встроенный механизм нагнетания давления внутри корпуса прибора. За счет него после работы курком жидкость приобретает необходимое давление и может быть распылена на поверхность. Принципом действия прибора не отличается от пульверизатора, которые используются для опрыскивания растений. Результат окрашивания ими отличается низким качеством.

Воздушный поршневой прибор делает распыление за счет давления воздуха, нагнетающегося насосом. При работе краскопульта из сопла выстреливается струя воздуха, смешанная с красящим материалом. Это обеспечивает равномерное нанесение, хотя и приводит к появлению взвеси. Перед началом работ следует накрывать все поверхности, чтобы избежать попадания красящего состава на посторонние вещи.

Кроме того, краскопульты различаются производительностью и объемом бака. Большинство приборов оснащены емкостями, рассчитанными на 2-2,5 л. Есть устройства и с большим объемом бака. Ручные краскопульты различаются давлением. Оно может составлять от 3 до 6 атм.

Подводим итоги

Как бы вам ни хотелось разработать эффективный краскопульт, компании-производители делают это лучше. На рынке есть множество интересных предложений даже в ценовых категориях до 5000 рублей. Поэтому разрабатывать самодельный инструмент чаще всего не имеет смысла

Если вы хотите покрасить авто самостоятельно, важно учитывать все тонкости оборудования, найти оптимальный вариант места для выполнения этой работы. Стоит задуматься о том, насколько качественно у вас получится нанести краску

Материал для выполнения малярных работ очень дорогой, и тратить его зря – недопустимая роскошь для владельца машины.

Чтобы покраска оказалась эффективной, воспользуйтесь услугами специализированных мастерских. Часто это обходится дешевле, чем организовать собственный комплекс оборудования. Если же у вас есть желание делать эту процедуру часто, организуйте профессиональный модуль для проведения покрасочных работ. У вас получится за небольшие деньги купить все необходимые устройства в среднем ценовом диапазоне.
