Установка откатных ворот своими руками: инструкция
Первым делом нужно нарезать профильные трубы по размерам, которые приведены в чертеже. В этом деле стоит воспользоваться электрической болгаркой. Стоит напомнить о необходимости использования специальных защитных средств.
После нарезки профильные трубы укладываются на ровную поверхность или подставку, и формируется рама изделия. Проверив правильность раскладки всех углов рамы, их нужно прихватить сваркой в нескольких местах.
Далее, стыки полностью провариваются, а доступные места сварных швов тщательно очищаются от шлака и зашлифовываются. Поверхность рамы, к которой будет прикрепляться каркас, нужно качественно загрунтовать антикоррозийным составом, потому что потом выполнить эту работу будет довольно сложно. Этим же способом собирается каркас изделия, только грунтуется он с наружной стороны. Теперь необходимо соединить каркас с рамой.
Далее, внутри рамы вымеряется необходимое для каркаса расстояние, и ставятся отметки. Раму располагают горизонтально, закладывают в нее готовый каркас и регулируют его по меткам при помощи подложек из древесины. После регулировки и проверки необходимо присоединить каркас к раме точечной сваркой через каждые 50 сантиметров. Это поможет избежать смещения каркаса относительно рамы. Далее, все стыки полностью провариваются и зачищаются. Следующим шагом будет соединение нижней части рамы с направляющими рельсами из набора фурнитуры. Их приварку необходимо осуществлять таким же методом, как и соединение каркаса с рамой.
Покраска и обшивка раздвижных ворот
Потом нужно подготовить самодельную раму к покраске. Болгаркой хорошо зачищаются сварочные швы. Вся поверхность рамы обезжиривается и обрабатывается специальным антикоррозийным средством. Необходимо выждать немного времени, чтобы изделие успело высохнуть, а потом можно начинать покраску.
Для этой цели стоит применять алкидные эмали или акриловые краски. Специалисты советуют пользоваться краскопультом или небольшим валиком. Покраска делается обязательно в два слоя.
Далее, нужно начинать зашивку полотна раздвижных ворот. Профлист, вырезанный по точным размерам, закрепляется с помощью заклепок или саморезов. Лист сначала крепится по углам, а потом прикручивается по всему периметру с шагом не более 20 сантиметров.
Как сделать фундамент
Теперь нужно начинать делать фундамент для раздвижных ворот. Выкапывается траншея длиной около половины проема и глубиной около 1 метра. Закладная устанавливается в траншею и проверяется строительным уровнем. Швеллер обязан находиться на одном уровне с поверхностью двора. Таким способом получится ровное основание для специальных кареток. При помощи бетономешалки замешивается бетон, который заливается в траншею. Специалисты советуют протыкать бетон металлической арматурой или рейкой из древесины. Это поможет избежать возникновения пустот.
Фундамент обязан выстаиваться около 14 дней, а полный срок сушки и набора прочности составляет не менее 30 дней. В течение первых 5 дней нужно поливать фундамент обычной водой, чтобы не допустить образования трещин в бетоне.
Как осуществляется монтаж
После подготовки фундамента стоит начинать монтаж приспособления. На закладной размещаются две специальные каретки. Расстояние между ними должно быть максимальное. Далее, на каретках выставляются откатные ворота, которые вставляются в направляющий рельс.
На этом этапе работ необходимо качественно отрегулировать каретки. Ближайшая к проему каретка устанавливается таким образом, чтобы створка при открытии не доходила до каретки на 20 сантиметров. Вторая каретка располагается так, чтобы при закрытии ворота не доходили до нее на расстояние 5 сантиметров. После этих действий стыки кареток и закладной свариваются между собой.
Теперь можно крепить остальную фурнитуру. Верхние оградительные ролики надежно закрепляются на закладной металлического столба. На другом столбе к закладным прикрепляется небольшой отрезок профильной трубы. Ее длина должна быть равна высоте створки изделия. А также к этому столбу нужно приварить нижний и верхний улавливатели. Концевой ролик в направляющей зажимается с помощью болтов, но некоторые умельцы советуют его дополнительно приварить, потому что гайки могут раскрутиться. После окончания работ направляющая закрывается специальными заглушками из резины, которые продаются вместе с фурнитурой.

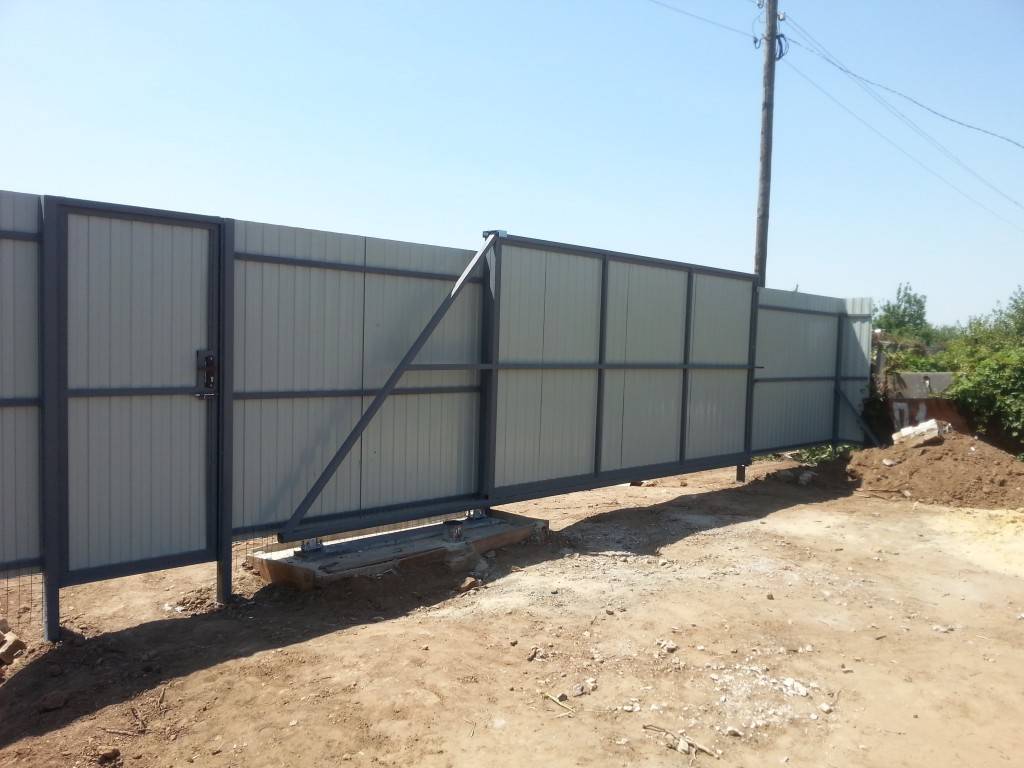

Монтаж откатных ворот своими руками
Фундамент
Это, наверное, наиболее ответственный и важный элемент всей конструкции. Для начала фундамент требуется под закладную, куда будут фиксироваться опорные ролики. Некоторые компании и частные строители предлагают более экономный вариант основания, чем железобетон, а именно предлагают закрутить пару винтовых свай, куда затем наверх приваривается закладная и вот, по большому счету, практически все готово.
Затем рядом, в пучок свай прикручивается еще одна чуть наискосок (поскольку ровно рядом не установить много свай), под столб. Этот способ мы даже рассматривать не станем. Вероятно, он и подойдет под легкие и небольшие откатные ворота, к примеру, длиной 2,5 метра с легким каркасом, но ворота большей длинные будут «гулять» на этом основании.
Мы считаем, что в данном случае нет альтернативы железобетонному фундаменту, но и его можно выполнять по-разному. Так, к примеру, часто предлагается заливать только один фундамент — прямо под закладную, или два отдельных, один из них — под закладную, другой — под «принимающий» столб.
Такой вариант гораздо лучше, нежели само решение установки винтовых свай, но наличие двух отдельных фундаментов может закончиться плачевно, тем более в случаях, если эти фундаменты не находятся ниже уровня промерзания земли. Просто в результате морозного пучения эти отдельные фундаменты могут перемещаться вне зависимости друг от друга. В данном случае, даже при небольших смещениях касательно друг друга, все может завершиться тем, что ворота не будут попадать в уловители, которые находятся на приемном столбе, и вам нужно будет все время перенастраивать их.
Решение данной проблемы очень простое (но более дорогостоящее, нежели два раздельных фундамента) — оба столба обязаны соединяться одним фундаментом. В данном случае, даже при смещении основания, оба столба будут постоянно располагаться параллельно между собой, перемещаясь в одной связке.
Столбы
Касательно того, есть ли смысл ставить П-образные столбы или обычные — здесь нет общего мнения. Комплектующие могут устанавливаться без проблем на одинарные столбы. Но лучше П-образный вариант, этот вариант предпочтительней в том случае, когда в дальнейшем вы планируете поставить не только привод, но и набор автоматики для ворот, который в себя включает фотоэлементы. Для начала фотоэлементы намного удобней устанавливать именно на внутренние столбы, а не на столбы снаружи (с учетом антивандальных соображений). А также, внутри столбов внутри довольно удобно проложить скрытую проводку к сигнальной лампе и фотоэлементам.
Конструкция каркаса
К каркасу желательно сразу же приварить зубчатую рейку (или резьбовые цилиндры под крепеж зубчатой рейки). Крепежи зубчатой рейки (резьбовые цилиндры, 3 штуки на один метр рейки) стандартно находятся с ней в комплекте. Непременно проверяйте данный факт во время покупки! Для того чтобы потом без проблем установить автоматику. В противном случае, затем будет очень неудобно ее ровно приваривать к низу полотна.
Ее длина обязана быть больше не менее, чем на один метр длины проема. Этот один лишний метр (или даже больше) зубчатой рейки выходит на «противовес», чтобы постоянно находиться в зацепе с зубчатым колесом электродвигателя привода каркаса. Зубчатая рейка является универсальной и подойдет под 99% приводов (NICE, САМЕ, Алютех, Дорхан и так далее). Если приваривать резьбовые цилиндры для дальнейшего крепежа зубчатой рейки, то желательно их приварить предварительно к направляющей.
Также не забывайте, что если вы хотите в откатных воротах установить калитку (врезав калитку непосредственно в полотно ворот), то ее необходимо сделать в той части ворот, которая ближе всего находится к опорным роликам, на которых полотно удерживается. Если же вы хотите сделать калитку на дальнем конце полотна от роликов ворот или средней, то вы значительно можете нарушить баланс развесовки, силы, «увеличите рычаг», то есть, тех показателей, которые воздействуют на ролики.
Преимущества откатных ворот
Откатные ворота могут быть сдвижными или раздвижными. И в том и в другом случае конструкция ворот состоит из цельной панели, которая движется вдоль ограды на роликах, закрепленных на специальной платформе. Откатные ворота, установленные своими руками, открывать можно в любую сторону. Такая система позволяет экономить пространство. Кроме того, они не требуют рельсов, не касаются земли и легко раскрываются даже при обильном снегопаде.
Облицовка для откатных ворот подбирается в соответствии с дизайном забора, участка и фасада дома. Она может быть деревянной, металлической, из профнастила, поликарбоната или ковки.
Чаще всего при монтаже откатных ворот, устанавливаемых своими руками, используется облицовка из профнастила. Этот материал служит долго, поскольку в его производстве используется оцинкованная сталь. Он хорошо выдерживает нагрузки и давление, его используют и для создания кровли, и для устройства ворот. Для ворот следует выбирать более легкие варианты профнастила, который не должен утяжелять конструкцию. Кроме того, необходимо учитывать, что при использовании данного материала будет слабой защита соединений. Здесь будут образовываться ржавчина и серьезные повреждения, которые со временем могут привести к ухудшению качества всей конструкции.
Очень красиво выглядят ворота из профлиста с элементами ковки. Эта дополнительная деталь придает сооружению очень необычный и даже изысканный вид. Такие ворота могут стать достойным украшением загородного участка.
У откатных ворот есть ряд немаловажных преимуществ: они могут пропустить автомобиль любого размера, их конструкция очень надежна и долговечна, в процессе эксплуатации ворота не требуют дополнительного ухода и безотказно функционируют в любую погоду. Кроме того, откатные ворота можно снабдить автоматическим приводом и фотоэлементом для контроля продвижения автомобиля, что делает эксплуатацию ворот еще более удобной и служит дополнительной гарантией безопасности.
Безусловно, конструкция откатных ворот, устанавливаемых своими руками, более сложная, чем распашных, соответственно, несколько сложнее их изготовление и установка. Для этих ворот требуется больше специальных комплектующих, что предполагает и большие расходы. Но, несмотря на это, в процессе эксплуатации откатных ворот все дополнительные расходы и хлопоты оправдывают себя в силу тех преимуществ, которые имеют откатные ворота в сравнении с другими. Именно поэтому в последнее время их популярность продолжает расти. В качестве наглядного примера предлагаем пошаговое описание всех работ, связанных с установкой ворот этого вида.
Ниже представлена пошаговая инструкция установка откатных ворот своими руками с видео и фотографиями.
Пошаговая инструкция по сборке и установке откатных ворот
Начинать работы нужно с разметки направления движения створок. Для этого натягивается веревка вдоль будущего проезда. Если толщина секционного материала не превышает 70 мм, то дистанция от столба до веревки делается равной 70 мм. Крепится веревка на высоте 15‒20 см от земли.
С помощью такой разметки получаем ось расположения роликовых опор
Важно правильно выполнить расчет фиксации этих опор с точностью до миллиметра, поскольку от этого зависит срок службы всего механизма
Чтобы обеспечить свободное открытие ворот, опоры устанавливают как можно шире по отношению друг к другу.
У столба, который выступает ограничителем проезда, роликовую опору нужно уводить с внутренней стороны от него на 25 см по направлению отката створок. Если этого не сделать, накатной ролик, установленный позже, не даст воротам полностью открыться.
Закладка фундамента
Откатной механизм имеет внушительный вес, поэтому нуждается в надежном основании. Ниже мы поэтапно разберем, как сделать фундамент.

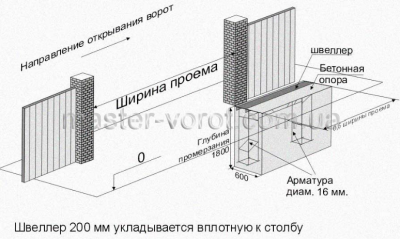

Разметка ямы
Чтобы вычислить периметр будущего фундамента, необходимо:
- По стороне, где будут открываться ворота, добавить ½ ширины проезда. Это получится длина основания.
- От ограждения в бок усадьбы по всей длине фундамента отступить 50 см. Получим размеры периметра.
В работе пригодятся рулетка, шнур и колышки.
Выемка грунта
По окончании разметки выкапывается грунт.
Глубина траншеи должна быть минимум на 20 см ниже уровня промерзания почвы в вашем регионе.
Чтобы в будущем сделать ворота автоматизированными, следует уже на этом этапе предусмотреть укладку кабеля под проезжей частью.
Изготовление закладной конструкции и притворного столба
Чтобы закладная вышла недорогой, подготовьте:
- арматуру диаметром 12 мм;
- швеллер шириной 12‒16 см, длиной равной фундаменту.
Изготовление выглядит так:
- К швеллеру сваркой крепят куски арматуры.
- Потом приваривают арматуру поперек, чтобы вышли связные элементы.
При дальнейшей автоматизации укладывают основу под привод. Из подручных средств подойдет швеллер длиной 50 см. По центру проделывают отверстие под вывод проводки.
Установка закладного элемента в яму
Проводится в таком порядке:
- Арматурой к низу в траншею опускается закладная.
- Крепеж выполняется таким способом, чтобы швеллер вплотную прилегал к столбу, был строго горизонтально и параллельно траектории движения отката ворот. Для проверки используется строительный уровень.
- Следующий шаг ‒ расчет расстояния от дорожного покрытия до консоли. Этот показатель автоматически меняется, когда регулируется высота закладной.
Если закладная фиксируется на уровне с грунтом, с помощью регулировочных пластин получится увеличить зазор между консолью и покрытием, а уменьшить – нет.
Прокладка электропроводки (для автоматизации ворот)
Выполняется на этапе обустройства фундамента. Электрический кабель прячут в металлическую или пластиковую трубу диаметром от 25 мм. Кабель должен заходить внутрь свободно, чтобы не мешали изгибы, швы. Чтобы влага не попала внутрь трубы, края герметизируют.
Бетонирование ямы
Замес раствора рекомендуется проводить из смеси марки М200‒М250, или смешать с песком портландцемент М400.
Заливка выполняется после окончательной фиксации закладной, проверки горизонтальности положения уровнем.
Раствор не должен покрыть верх закладной. Время полного застывания бетона ‒ до 1 недели.
Актуаторы, линейный привод
Актуатор
Актуатор представляет собой компактное устройство с готовой системой согласования с современным двигателем от постоянного тока, редуктором, и выдвигающимся штоком, имеющим резьбу в форме трапеции и гайку ШВП, или же передаточный вариант винт — гайка. Выдвигаясь, шток не поворачивается вокруг своей оси, его движение поступательно.
Длина хода штока бывает от 50мм до полуметра, кроме того, можно заказать нестандартные размеры хода. Шестерни редуктора прямозубые, имеют цилиндрическую форму из стали или бронзы. Двигатель устройства потребляет эл.энергию от источника постоянного тока, дающем напряжение в 12 или 24 В. Иногда источники питания не входят в комплект.
Диапазон температур, при которых работают устройства, от +5 С° и до +40 С°. Отдельные экземпляры актуаторов специально выпускаются для низких температур двух категорий от -20 С° и от -40 С°. Актуаторы имеют защиту от повышенной влажности, запылённости и других агрессивных воздействий окружающей среды.
Блок-схема устройства с актуаторами
Управляющая аппаратура поставляется отдельно в виде блоков со встроенным внутри выпрямителем тока и панели разъёмов для подключения одновременно до 6-ти актуаторов, так же на панели имеются гнёзда для подключения системы ДУ и сенсоров, обеспечивающих безопасность в зоне движения вороных панелей. Блок-контроллер потребляет переменный ток напряжением 100В, 110В, 220В и 230 Вольт.
Все актуаторы возможно обеспечить концевыми выключателями. Позиционерные датчики и оптические сенсоры являются опциями, дополняющими и расширяющими диапазон возможностей автоматики, обслуживающей движение ворот.
Актуаторы выдерживают нагрузки в диапазоне 200 — 10 000 Ньютон. Скорость перемещения панелей в зависимости от частоты использования от 4 до 46 мм/сек. Кроме того, нагрузочный цикл составляет 10% расчетного времени.
Актуатор, установленный на воротной панели
Финансовая выгода
Всем, кому понравятся актуаторы, следует помнить, что экономия при приобретении их для эксплуатации в качестве линейных приводов будет не так значительна, как при создании устройства из бывших в употреблении материалов. Однако следует заметить, что новая техника будет работать дольше, срабатывать четче.
Вы можете солидно сэкономить на установке, потому что в состоянии произвести монтаж своими руками. При этом стоит помнить, что воротные панели должны быть установлены со строгим соблюдением вертикальных и горизонтальных направлений.
Монтаж
Совет! Если масса одной воротной панели более 250кг, а длина превышает 2 метра, то между воротными опорами рекомендуется проложить армированный ленточный фундамент, чтобы столбы не смогли со временем начать крениться навстречу друг другу.
Панели должны быть навешены на прочно установленные столбы. Стояк, или сердцевина, столба из любого материала должны быть сечением около 10х10см, которые должны быть забетонированы с расчетом глубины промерзания почвы и не менее 1,5м. Кроме того, ещё при установке распашных ворот подготовить места крепления приводов и возможность прокладки питающих проводов и кабелей управления.
Схема установки столбов
Перед тем как устанавливать любую автоматику, самодельную или фирменную, следует отрегулировать лёгкость хода воротных панелей. Они не должны двигаться сами по себе или от лёгкого дуновения ветерка, но прилагаемое усилие не должно быть больше, чем лёгкий толчок рукой. Иначе автоматика будет капризничать, быстро изнашиваться, и портить вам настроение.
На ролике показано первое включение системы, описанной в начале статьи.
Виды откатных конструкций
Несмотря на сложность сооружения откатных ворот, в сравнении с распашными, все больше владельцев загородных домов выбирают их для монтаже на загородной территории. Это легко объяснить экономией пространства перед конструкцией.
После снегопада не приходится расчищать площадку перед въездом, чтобы открыть створку. Откатные ворота являются более надежными и взломостойкими. Кроме того, такие конструкции ветроустойчивы. Еще одним важным преимуществом откатных конструкций является простота монтажа электропривода. Автоматику устанавливать дешевле.
Существует три основных вида конструкции. Их особенности и преимущества стоит рассмотреть подробнее. Вне зависимости от выбора конструкции для устройства ворот необходимо иметь навыки работы со сваркой.
Подвесные ворота
Эти откатные конструкции часто устанавливают на промышленных объектах. Створки таких ворот массивны, однако достаточно надежны в эксплуатации. В подобных конструкциях полотно двигается по балке, которая помещена над проездом.
Среди преимуществ откатных ворот является высокая устойчивость к порывистому ветру, взломоустойчивость, отсутствие требований к ширине проезда. Основным минусом ворот является высокая металлоемкость. Конечная стоимость устройства таких конструкций является высокой. Высота расположения направляющей балки определяет высоту проезжающего транспорта.
Рельсовые ворота
Подобные конструкции представлены простыми и надежными изделиями. В них полотно движется по рельсу, который устанавливается на одной высоте с полотном дороги. Ворота привлекают многих владельцев загородных участков простотой установки и высокой надежностью. При установке подобных откатных конструкций можно закрыть довольно широкие проемы.
Конструкция ворот позволяет установить мощную раму с довольно тяжелой обшивкой. В результате изделие сможет противостоять таранному удару большой силы. Главным недостатком конструкций является необходимость регулярной чистки рельса. В весенний период в нем замерзает вода.
Консольные конструкции
Устройство ворот позволяет избавиться от минусов подвесных и рельсовых изделий. Они не предъявляют ограничений к высоте транспорта и не контактируют с землей. Полотно помещено на консольные роликовые каретки. Их движение осуществляется по балке. Среди основных узлов можно выделить балки и роликовые блоки. Они расположены снизу ворот.
Консольные изделия не имеют направляющих снизу и сверху проема. Это позволяет беспрепятственно въезжать на участок любому транспорту.
Реже встречаются ситуации, когда роликовые блоки с направляющей балкой размещены посередине или сверху полотна. Этот выбор оправдан в тех ситуациях, когда имеется шанс расположить консольные узлы и механические составляющую ворот на стене дома или другого сооружения. Стена должна выдерживать нагрузку от створки. Это позволяет снизить расходы на возведение отдельных силовых устройств для ворот.
Кроме того, что ворота консольного типа не предъявляют требований к высоте транспорта, они имеют большой ряд других плюсов. Конструкция таких изделий подразумевает расположение тележек с роликами внутри балки. В нее не попадает снег и слякоть. Это гарантирует надежную эксплуатацию конструкции и стабильность работы всех механизмов.
При выборе закрытых подшипников в тележках не нужно смазывать ролики. Смазочный материал закладывают в узел на заводе.
Консольные откатные конструкции плотнее других типов ворот прилегают к забору. При этом не остается даже щелки для назойливых глаз. Другим преимуществом является возможность установки автоматики. Недостаток такого решения заключается в сложности монтажа.
Как залить ленточный фундамент под откатные ворота
Для того чтобы правильно залить фундамент, требуется изначально подготовить необходимые для работы инструменты и материалы:
- песок, щебень и цемент для бетонирования;
- консольные металлические блоки;
- продольные металлические швеллеры;
- арматурные прутья и вязальная проволока. Из них собирается каркас;
- необрезные доски для устройства опалубки;
- бетономешалку;
- электро- или газосварку;
- уровень строительный;
- рулетку;
- штыковые и совковые лопаты;
- лом;
- опорный швеллер;
- молоток, ножовку по железу, а также топор и уголок для устройства опалубки.
Лучше не экономить на исходных материалах, так как это может отрицательно сказаться на качестве конструкции, её прочности и соответственно снизить срок эксплуатации откатных ворот.
Приступаем к изготовлению фундамента:
Выкапываем траншею с соответствующими размерами, которые были правильно рассчитаны в чертеже. Её глубина должна быть на 35 см больше точки промерзания грунта.
Устанавливаем опалубку. Расход раствора уменьшится, если сделать подушку из песка и гравия толщиной 100 мм.
Из арматуры делаем основу для будущего фундамента. Прутья между собой закрепляем проволокой или с помощью сварки. Расстояние между ними должно быть около 30 см.
- Устанавливаем подготовленный арматурный пояс горизонтально. Выступающую часть углубляем на 12 см ниже поверхности почвы. К краю проёма смещаем его фронтальную часть. Расстояние от пояса до опалубки — минимум 2 см во всех плоскостях.
К поясу привариваем продольный швеллер, полка которого должна находиться на нулевой отметке.
- В основу помещаем швеллер и связываем его с каркасом. Он необходим для крепления механизма привода откатной конструкции.
Управляющий и силовой шнуры устанавливаем через трубы, расположенные в каркасе. Они должны быть диаметром минимум 25 мм, иначе провод будет провести затруднительно.
- Замешиваем раствор в таких пропорциях: 6 вёдер речного песка, 2 ведра цемента, 2 ведра щебня и необходимое количество воды, чтобы смесь не получилась очень густой. Щебень добавляет бетону прочности. Если планируется использовать готовую бетонную смесь, то она должна быть марки не ниже М200. Для приготовления раствора берём цемент М500.
Заливаем яму приготовленным бетоном так, чтобы пояс не сместился, поскольку от этого зависит возможность эксплуатации ворот. Используем сразу не весь бетон, а только на 1/3 от объёма траншеи. Такой метод заливки фундамента гарантирует отличную фиксацию пояса. В арматурный каркас надо будет установить 3 поперечных швеллера.
Выравниваем швеллеры с соблюдением вертикали и горизонтали. Затем привариваем их к арматурному поясу и заливаем раствором бетона. Для застывания раствора необходимо будет около двух недель или больше в зависимости от времени года и условий погоды.
При устройстве любого типа фундамента сразу закладывается электропроводка.
В итоге мы получаем фундамент, имеющий три поперечных швеллера, расположенных на 7 см ниже проезжей части.
Следует обратить внимание на следующие моменты:
- при расчёте фундамента необходимо учитывать крепость столбов и массу конструкции, так как нагрузка всех частей ворот на основание может отличаться;
- бетон нужно заливать как под саму конструкцию, так и под опорные столбы;
- арматуру для пояса надо приварить или плотно обвязать специальной проволокой;
- после монтажа закладных, часть траншеи требуется залить бетоном так, чтобы он целиком их не закрывал. Это необходимо для того, чтобы в будущем можно было правильно установить остальную конструкцию;
- изначально необходимо установить столбы, служащие опорой для ворот.
Обязательно соблюдайте технологию и вышеприведённые правила, поскольку неверно сделанный каркас или фундамент не дадут возможности автоматике откатных ворот нормально работать, что может привести к разрушению некоторых важных частей конструкции ворот.
Видео: заливка фундамента под откатные ворота
Правильно изготовленное опорное основание определяет возможность безотказной эксплуатации и долговечность откатных ворот. На фундамент действуют существенные нагрузки в разных плоскостях (на сжатие, кручение или изгиб). Его можно изготовить и самостоятельно, но при наличии технических характеристик откатной конструкции, правильно составленных чертежей и при некотором строительном опыте.
Устройство фундамента
Основание необходимо для монтажа швеллера, к которому затем будут приварены каретки с роликами. Именно они обеспечивают перемещение створки.
Внутри двора со стороны той части забора, куда будет заезжать полотно, следует вырыть яму под фундамент. Дина основания равняется ½ проема, а глубина заложения – 1 м. Швеллер делают высотой 10-20 см. Он должен быть длиной, равной половине длины полотна. После к швеллеру снизу приваривают арматурный каркас. Для этого следует выбирать прутки 10-14 мм диаметром. Затем каркас устанавливают в траншею и заливают бетоном.
Раствору необходимо дать отстояться минимум неделю. За это время бетон наберет достаточную прочность.
Особенности конструкции и принцип действия
Роликовый механизм для откатных ворот можно сделать из подручных материалов
Такие ворота в абсолютном большинстве случаев состоят только из одной створки. При открывании она смещается в сторону вдоль ограды. Перемещается полотно по направляющим, средством движения выступают ролики.
В зависимости от вида направляющих и роликов различают 3 варианта конструкции:
- Рельсовые – ворота опираются на ролики. Перемещение осуществляется по рельсу, вмонтированном в фундамент или покрытие площадки. Движению автомобиля рельса не мешает, так как практически не возвышается над землей. Вертикальное положение створки поддерживается за счет кронштейна с роликом бокового качения. Главный недостаток такого решения – необходимость в частой чистке рельсы. Она лежит ниже земли и очень быстро загрязняется.
- Подвесные – створка подвешивается на верхних роликах. Смещение производится по верхней балке с направляющей. Такое полотно не касается земли. Однако балка ограничивает проезд под ней, поэтому, например, обустраивать подвесные створки, если предполагается проезд грузового транспорта или микроавтобусов, нельзя.
- Консольные – в такой модели створка подвешивается, но не на верхнюю балку, а на специальную усиленную конструкцию. Створка в этом случае длиннее проема в 1,5 раза и этот «запас» выступает противовесом подвешенной части. Он удерживается на роликах и вдвигается по направляющей, смонтированной сбоку проема. В вертикальном положении полотно удерживает верхний кронштейн с роликами.
