Вентиляция в гараже с подвалом и погребом: схемы монтажа

Как сделать вентиляцию в погребе?

Вентиляция в погребе, как при естественной, так и принудительной версии главным считается расчет достаточного диаметра трубопроводов.

Формула здесь проста:

площадь погреба (единица измерения — квадратный метр) умножаем на 26. Полученный результат будет равен искомой площади сечения в сантиметрах.

Пример:

подвал имеет длину 4 м и ширину 2 м или 4х2=8 кв.м

8х26=208 кв.см

Как известно, площадь круга равна S=πR².

Отсюда получаем:

R=√S/πили √208/3,14 = 8,14 см, а это – половина от искомого значения.

Таким образом, искомый диаметр трубы составит — 162,8 мм. Ближайший размер по ГОСТ — 168 мм — это и будет оптимальным вариантом для приточной и вытяжной трубы вентиляции вашего погреба.

Вытяжка в погребе

Крепление труб к стенам осуществляется при помощи хомутов, а при прохождении потолков — цементно-песочным раствором. Не забываем использование изолирующих материалов. Для герметичного преодоления крыш следует призвать на помощь набор стандартных деталей кровли.

После монтажа трубопроводов — наступает время произвести технологические испытания. Самый простой способ — при помощи факела, спички или огня зажигалки. На выходе приточной трубы пламя должно испытывать входящий поток воздуха. На вытяжной — тягу по направлению к улице. Более безопасный способ — при помощи листа тонкой бумаги.

Виды вентиляционных систем

В основе работы любой вытяжной системы лежит принцип циркуляции воздуха. Отработанные пары, содержащие множество вредных примесей, выходят из помещения, уступая место свежему воздуху. Это значит, что для организации стандартной вентиляции необходимы две разных трубы: одна на вход, другая на выход.

Специалисты различают два вида вентиляционных систем:

Естественная. Излишки влаги и другие вредные вещества удаляются из подвала с помощью тепловой конвекции. Нагретый пар, скопившийся в верхней части ямы, самопроизвольно поднимается и покидает помещение, освобождая место более сухому воздуху, поступающему с улицы.
Вентиляция принудительного типа. Воздухообмен между подвальным помещением и улицей происходит с помощью дополнительных механических нагнетателей. Подобная схема намного эффективнее естественной, однако требует некоторых финансовых затрат и постоянного доступа к электроснабжению.

Разберём плюсы и минусы каждой системы немного подробнее.

Естественная

Естественная вытяжная система отличается лёгкостью установки, отсутствием сложных механизмов регуляции и автономностью. Достаточно закрепить две трубы, одна из которых будет служить для вывода отработанного воздуха из помещения, другая — для ввода.

Если вытяжка устанавливается в яме, можно обойтись только выходной трубой. Воздух может поступать в подземное помещение и через обычный лаз с лестницей, по которому владелец спускается в погреб.

Среди достоинств естественной вентиляции можно выделить:

Лёгкость монтажа.
Небольшая стоимость материалов и работ по установке.
Отсутствие шума.

Установка вентиляторов и других устройств не требуется

Основной недостаток такой системы — нестабильная работа. В летний период циркуляция воздуха может приостановиться. В холодное время в трубах возникает иней, из-за чего возможна закупорка отверстия. Чтобы избежать проблем, летом в трубы нужно установить специальные вентиляторы, зимой организовать утепление.

Существуют и другие недостатки естественной вентиляции:

Нельзя регулировать работу системы.
Нельзя нагревать или охлаждать воздух.
Нет фильтров, вследствие чего в подвальное помещение могут проникать вредные вещества с улицы.

Принудительная

В процессе принудительной вентиляции воздух нагнетается внутрь помещения, проходит фильтрацию, подогревается или охлаждается (в зависимости от времени года и настроек системы) и распространяется по вентиляционным каналам. Такая система, установленная в погребе под гаражом, обеспечит оптимальный микроклимат в помещении независимо от погодных и других условий.

В трубу могут встраиваться вентиляторы или турбины

Среди недостатков принудительной вентиляции можно отметить:

Сложность монтажа.
Большое количество механических деталей, которые могут выйти из строя.
Необходимость в подключении к централизованному энергоснабжению.
Высокая стоимость оборудования.

Принцип построения вентиляции гаража

В обычном классическом варианте строение гаража обычно состоит:

Сам гараж
Смотровая яма (может иногда служить одновременно и погребом)
Погреб для бытовых нужд

Все они, как правило, располагаются друг под другом. Поскольку все помещения сообщаются друг с другом, то и вентиляция обычно одна на весь гараж, состоит из вытяжной и воздухозаборной трубы

Если вы не хотите иметь мокрые стены и лужи на полу, то важно отнестись к этому вопросу со всей серьёзностью

Обычно систему делают без дополнительного вентилятора в трубе, который выгоняет или же нагнетает потоки воздуха, но в некоторых случаях могут его устанавливать.

Предназначение вентиляции

Основным условием, требующимся при использовании погреба, является установка эффективной вентиляционной системы, благодаря которой создается благоприятная атмосфера для длительной сохранности овощей. Итак:

Если помещение плохо проветривается, воздух внутри погреба становится влажным и затхлым, что может привести к усиленному загниванию овощей.
Излишняя вентиляция приводит к возникновению сквозняков, в результате чего может наблюдаться усыхание корнеплодов. Для избегания таких явлений необходимо создание оптимального режима температуры, влажности, правильного воздухообмена.

Вентиляция погреба гаража: как сделать самостоятельно?

Каждый человек, который берётся за строительство собственного гаража, старается сделать так, чтобы его постройка отвечала всем нуждам. И очень часто требования к гаражу не ограничивается только местом, где можно поставить автомобиль, но ещё является и мастерской для небольшого ремонта и подсобным помещением в виде погреба.

Поскольку смотровая яма и погреб, обычно, находятся под самим гаражом, особое место в этом вопросе занимает как вентиляция в погребе гаража, так и вентиляция смотровой ямы. Ведь испарения и конденсат могут легко испортить автомобиль, если воздухообмен будет построен неправильно.

Виды вентиляции

Принудительная вентиляция в гараже.

Вентиляция гаража с подвалом выбирается исходя из индивидуальных предпочтений и размеров помещения.

Так, различают два вида циркуляции воздуха:

Естественную,
Принудительную.

Если площадь подвала или гаража не превышает 50 кв.м., то используют естественный метод, в противном случае проводят установку принудительного воздухообмена.

Схема естественной вентиляции проста, можно все установить самостоятельно.

Естественная вентиляция, отличается простотой монтажа и отсутствием необходимости использования сложных систем. В этом случае понадобится только крепление двух труб, из которых одна будет предназначена для оттока воздуха, а другая – для притока.

К главным преимуществам системы относят:

простота установки;
низкая стоимость;
бесшумность работы.

Однако в жаркий период эта система не всегда работает, так как воздушный поток останавливается. Зимой же трубы могут просто закупориться инеем. Потому летом необходимо устанавливать вентиляторы, а зимой утеплять их. (См. также статью Утепление изнутри цокольного этажа: особенности.)

Вытяжные вентиляторы необходимо ставить в двух трубах.

Недостатками такой системы являются также:

отсутствие фильтров;
невозможность нагрева или охлаждения воздушных масс;
невозможность регулирования работы.

Принцип принудительной системы основан на нагнетании воздуха внутрь вентилятором, где после фильтрации (при необходимости нагрева или охлаждения) подается по вентканалам помещения. Устройство вентиляции в подвале гаража таким методом позволяет обеспечивать комфортные условия независимо от погодных условий.

Несмотря на наличие множества преимуществ, такая система обладает рядом минусов:

возможность выхода из строя механических деталей;
зависимость от электроэнергии;
сложность установки;
большие габариты основных элементов;
высокая цена.

Обустройство естественной вентиляции

Эффективная циркуляция в небольших помещениях может быть организована с помощью естественного воздухообмена. Рассматриваемый метод защиты автомобиля, продуктов и металлических конструкций от влаги является не только простым, но и дешевым.

Как сделать вентиляцию в гараже с подвалом в этом случае? Здесь потребуется только наличие двух труб, материал которых может быть любой.

Обычно для этого используют трубы диаметром 100-250 мм. При этом крепиться они могут любым способом.

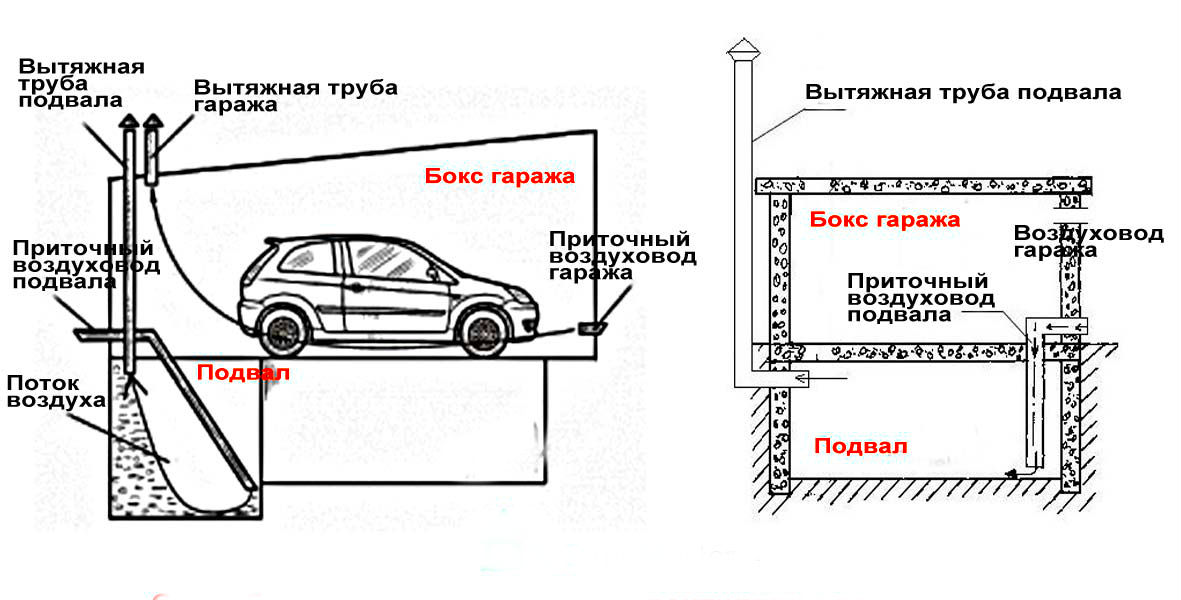

Приведенная далее схема вентиляции гаража с подвалом поможет разобраться с этапами ее установки.

На первом этапе выполняют крепление трубы, предназначенной для вытяжки. Один ее конец будет выходить наружу, и располагаться он будет на высоте 50 см от самой высокой точки кровли.

Процесс крепления трубы для вытяжки.

С противоположной стороны устанавливают трубу для притока на расстоянии полуметра от пола. Как видно на фото, она также выводится наружу.

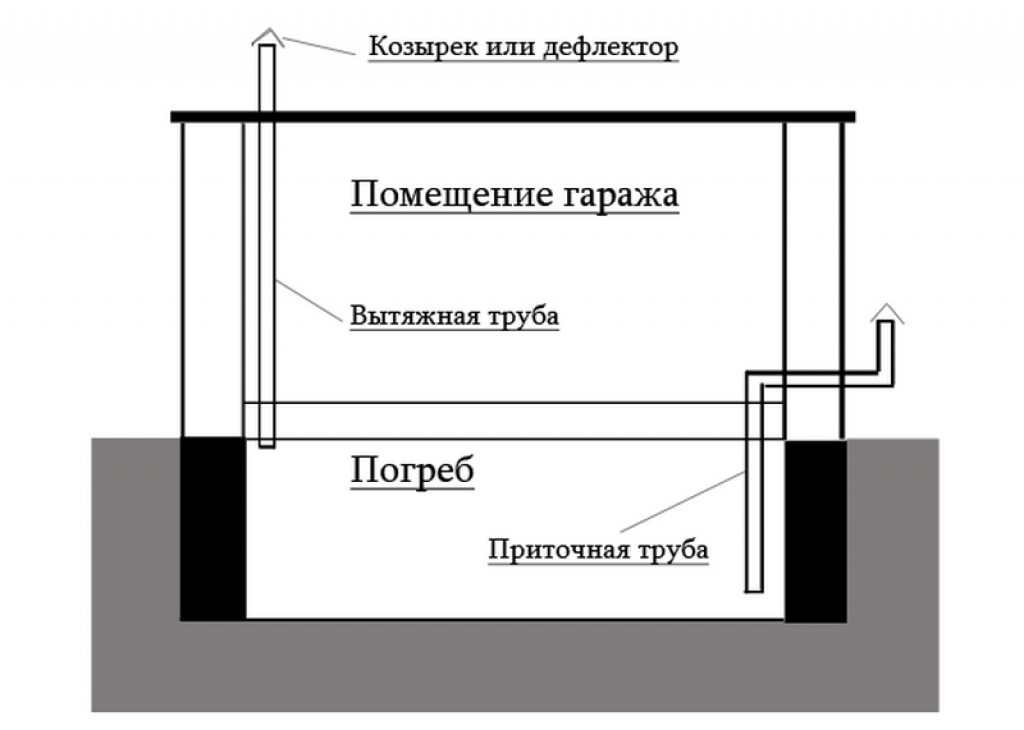

Схема естественной вентиляции гаража

После завершения монтажа проверяется воздушная тяга, а концы труб защищают от попадания в них мусора металлическими сетками.

Выполнить вентиляцию также можно другим способом. Он предусматривает выполнение кирпичной конструкции с расположенными в ней изолированными друг от друга проходами. Вентиляция гаража подвала в том случае имеет более аккуратный внешний вид.

Самый дешевый вариант подразумевает замену труб на шибер – решетку-жалюзи, монтируемую на торцовой части здания. Этой решетки будет достаточно для обеспечения притока воздуха для небольшого помещения.

Установка принудительной вентиляции

Разберемся с тем, как в подвале гаража сделать вентиляцию принудительного типа. Монтаж такой системы подразумевает использование вентилятора, который поможет обеспечить стабильную циркуляцию воздуха независимо от времени года.

Процесс установки в данном случае не отличается сложностью. Как указывает инструкция, сперва располагают трубы так же, как и при естественной вентиляции. После чего в их полости монтируют вентиляторы, которые будут создавать постоянный приток свежего воздуха.

Труба принудительной вентиляции

Другой способ включает в себя подключение в вытяжном канале специального миньона. При его включении происходит нагрев воздуха и его вытягивание наружу. Взамен нагретого потока начинает поступать холодный.

Для циркуляции воздуха в больших помещениях следует прибегать к механизированным моделям с установкой модульной системы. Однако ее подключение следует доверить специалистам. (См. также статью Вентиляция цокольного этажа: как сделать самому)

Назначение вентиляции в гараже

Важным этапом обустройства погреба в гараже является создание вентиляции

Вентиляция обеспечивает защиту погреба от сырости и затхлости и продляет срок его эксплуатации. Она помогает предотвратить гниение и порчу хранящихся в нём продуктов, сохранив при этом их свежесть и вкус. Система также выводит выхлопные газы, пары топлива и масел наружу и создаёт оптимальный режим температуры и влажности.

В свою очередь, её отсутствие может негативно сказаться и на продовольственном запасе погреба, и на целостности находящегося в гараже автомобиля. Излишняя влажность погреба приведёт к появлению сырости в этом помещении и вызовет коррозию металла.

Как это работает

Теоретически погреб – это любое место, которое использует естественные охлаждающие, изолирующие и увлажняющие свойства грунтов. Для правильной работы в нём должна поддерживаться положительная температура от 1° до 4,5° C, уровень влажности от 85 до 95%. Летом в пределах 7 – 8 градусов, но и 12 – тоже не критично.

Минимальные положительные температуры замедляют выделение газообразного этилена из овощей и фруктов, останавливают рост микроорганизмов, которые вызывают гниение. Высокий уровень влажности предотвращает потерю влаги в результате испарения и, соответственно, увядание запасов.

Постоянный микроклимат формируется за счёт того, что температура на глубине изменяется – в отличие от поверхности – в значительно меньших пределах, так земля имеет небольшую теплопроводность.

Для получения требуемого микроклимата и служит вентиляция в погребе.

Можно ли делать гараж без вытяжки?

Конечно, погреб в гараже может быть не вентилируемым. Однако проблемы могут возникнуть позже, так как большинство автовладельцев ставят свои машины в него на зиму. Что происходит при отсутствии вентиляции? Все металлические детали будут подвержены коррозии.

Кроме того, это помещение часто используется для ремонта самого автомобиля. Периодически деятельность связана с использованием вредных или опасных веществ. Поэтому правильная вентиляция подвала способна удалить опасные испарения из здания и снизить риск для здоровья.

Также стоит помнить о высоком уровне влажности в зданиях, которые не проветриваются. Такую проблему невозможно решить даже установкой надежной системы отопления.

Как сделать естественную вентиляцию погреба

Сеть проектируется и формируется на этапе строительства объекта – это проще, чем устанавливать воздуховоды в готовое строение. Но иногда хозяева вносят коррективы в дом, и подвал расширяется, требует новых сетей. Тут придется работать с готовой коробкой.

Несколько советов от профессионалов:

При монтаже системы в погреб, который стоит отдельно, отверстие делают в потолке. В дырку выводится воздуховод, затем фиксируется.
Монтаж сети в погребе под жилыми помещениями имеет особенности. Труба вытяжки встраивается в зону прохода общедомовой шахты или канала. Этот канал обязательно должен выходить на улицу.
Приточный продух формируется в верхней части подвала или погреба. Если это отдельное строение, труба выводится наружу ниже уровня вытяжного канала.
Наружные отверстия вентканалов закрываются решетками и грибками. Первые – для защиты от насекомых, вторые – от дождя, снега.

Расчет диаметра воздуховодов и система их установки

Мастера советуют придерживаться простой формулы – на 1 м2 подвала надо 26 см2 сечения. Выходит, что на каждый сантиметр диаметра трубы приходится 13 см2 сечения. Расчет такой: (S погреба х 26)/13. Пример: площадь погреба 8 м2, расчет (8 х 26)/13 = 16 см. Трубу покупают диаметром в 16 см.

Схема установки различается по количеству труб. Рекомендуется применять два воздуховода одинакового размера. Это гарантирует поддержание оптимального уровня циркуляции воздуха. Если нужно ускорить отток, на вытяжку монтируется труба большего размера.

Располагать воздуховоды надо подальше друг от друга и с минимальным количеством поворотов на протяжении сети. Чем больше изгибов, поворотов, тем сильнее гидравлическое сопротивление потокам воздуха. Вентиляция в этом случае будет работать с низкой эффективностью.

Выбор материала воздуховодов

Продумывая, как сделать вентиляцию в погребе своими руками, хозяину надо выбрать материал для воздуховодов.

В продаже есть следующие виды изделий:

Асбестоцемент. Плюсы – прочность к температурным колебаниям, стойкость к коррозии, длительный срок службы. Такие трубы имеют длину, достаточную для монтажа воздуховодов без сварки. Минусы – массивность, хрупкость.
Оцинкованный металл. Малый вес, невысокая стоимость, простота монтажа и стойкость к ржавлению – плюсы. Минус – любая царапина приведет к появлению дырок.
Пластик. Прочные и практичные изделия с гладкими внутренними стенками гарантируют хорошую проходимость воздуха. ПВХ воздуховоды не ржавеют, их не надо чистить, служат больше 20 лет и стоят недорого. К тому же легкий вес и возможность выбора любой длины помогают выполнить монтаж в одиночку.

Необходимые комплектующие

Мастеру потребуется следующий набор:

воздуховоды;
соединительные элементы;
герметик;
решетка;
грибки.

В зависимости от степени автоматизации, пригодятся канальные вентиляторы, сплит-системы, осушители, гигрометры и датчики. Цена конструкции зависит от оснащенности и доходит до нескольких сотен тысяч рублей.

Этапы работы по монтажу вентиляции

После того как выбрана схема вентиляции погреба, готовы все детали, можно приступать к формированию конструкции:

В отдельно стоящем строении в потолке сделать дырку. Через нее спустить трубу воздуховода. Закрепить под потолком на расстоянии от поверхности в 15 см. На улице вытяжку поднять на 150 см над грунтом или крышей погреба.
В противоположном углу сделать второе отверстие в потолке или стене. Установить приточный воздуховод, конец которого опустить к полу. Размещение не ниже 20 см и не выше 50 см от пола.
Приточная труба на улице не должна быть высокой, хватит 25 см. Чем ниже располагается заборное отверстие приточной вентиляции, тем выше разница давления на выходе и входе. Разность давления влияет на тягу и интенсивность воздухообмена.
При выводе трубы через стену на ее конец надевают дефлектор или решетку.

На трубы внутри погреба устанавливают заслонки. Пластины помогают регулировать силу воздушных потоков. Открывая заслонку, пользователь получает мощный приток и вытяжку, закрывая – снижает скорость транспортировки воздуха.

После сборки систему тестируют. Приточная труба проверяется листом бумаги – приложить, проследить. Если колышется, приток есть, система работает. Вытяжка проверяется пламенем свечи или дымом пакли – поднести к трубе, проследить за направлением пламени или дыма.

Наружные отводы закрываются решеткой, грибками. Иногда применяют дефлекторы или рекуператоры. Если хозяин знает, что летом потребуется установка вентиляторов, трубы выбирают с расчетом диаметра прибора.

Виды вентиляционных систем и принцип их работы

Приточно-вытяжная система основывается на циркуляции воздушного потока: свежий воздух через специальное отверстие поступает в помещение, заполняет его, вытесняя вредные пары наружу. Чтобы система работала, предусматривают две трубы: одна служит для входа, а другая – для выхода воздуха.

Естественная. В ее основе лежит принцип тепловой конвекции. Нагретые пары скапливаются в верхней точке погреба и покидают его через вытяжной воздуховод, а более сухой воздух поступает в помещение через входное отверстие
Принудительная. Для увеличения объема поступающего в подвал воздуха на приточный воздуховод устанавливают нагнетатель. Эта система работает эффективнее естественной, однако требует затрат на электроэнергию.
