Вентиляция в квартире своими руками: схема и процесс монтажа

Естественная вентиляция

схема естественной вентиляции частного дома

Проще всего организовать естественную вентиляцию частного дома своими руками. Из каждого вентилируемого помещения прокладывается вертикальный вытяжной канал, который оканчивается выше самой высокой точки кровли частного дома. Обычно вытяжные каналы устанавливают:

• в кухне и санузле, где выделение влаги, тепла и запахов максимально;
• закрытых помещениях: кладовках, гардеробных, прачечных, если они сообщаются с жилыми помещениями. Если двери выходят в кухню или коридор, в стену монтируется приточный клапан;
• в котельной оборудуется вентиляционный канал и приточный клапан;
• в помещениях, отделенных от ближайшего вытяжного канала 3 и более дверями;
• начиная со второго этажа, если лестница отделена дверями, вентиляционные каналы протягивают из коридора или всех помещений, перечисленных ранее. Если лестница не отделяется дверями, клапаны притока и вентканалы оборудуют в каждой комнате.

По правилам необходимо устраивать вентиляцию под полом частного дома из дерева и цоколя, выводя по дополнительным каналам опасный для здоровья газ радон. Вентиляция под полом непременно нужна деревянным частным домам, это продлит срок эксплуатации половых досок и предотвратит их гниение. Бесполезно устанавливать вытяжные каналы вентиляции из мансардных помещений частного дома, так как малая разница высот не сможет обеспечить тягу.

Приток свежего воздуха наоборот нужно организовать в жилых комнатах. Оптимальный способ – установка приточного устройства (клапана). Интенсивность притока можно регулировать и дом не остается без свежего воздуха.

Согласно правилам 55.13330.2011 в частных жилых домах вентиляция должна обеспечивать однократный воздухообмен из жилых помещений, 60 кубометров воздуха в час из кухни и по 25 кубометров из туалета и ванной комнаты. Во вспомогательных помещениях кратность воздухообмена составляет 0,2 или выше в час.

Второй этап: чистка

Проверяем по отдельности каждую отдушину. Есть разница в отклонении бумажки – засор в коробах внутри помещения. Это не самый худший случай: сажаем посудный ерш на тонкий гибкий стальной тросик (лучше) или на алюминиевую проволоку (на крайний случай), и шуруем как можно дальше по ходу. Остатки мусора вытягиваем пылесосом с длинной трубкой – хорошо подойдет кусок винилового шланга для полива. Он достаточно жесткий и в то же время гибкий.

Не помогло? Не обнаружилось мусора? Значит, забит все-таки главный вентход. Чистим так же, но ерш нужен побольше. Скорее всего, понадобится и штанга, деревянная или металлическая, или кусок стеклопластикового прута, которым пользуются кабельщики, с крюком.

стандартная схема вентиляции в многоквартирном доме

Если вы живете в многоквартирном доме, чистка вентиляции – обязанность домовладельца либо организации, которой поручена эксплуатация зданий, а вам в главный ход и лезть нельзя. В таком случае нужно предъявить претензию и дать заявку.

Монтирование вентиляционного оборудования

Монтаж и установка вентиляционного оборудования осуществляются после выполнения всех отделочных работ, кроме чистовой отделки. Этот этап подразумевает крепеж механизмов, набор которых бывает разным, но алгоритм действий одинаков для всех.

Элементы необходимо установить в следующем порядке, начиная от входа воздуха во внутрь вентиляционного канала.

• Система очистительных фильтров.
• Калорифер, который в холодные периоды подогревает воздух. В более дорогих моделях он снабжен дистанционным управлением.
• Вентилятор.
• Рекуператор.
• Система кондиционирования для охлаждения воздушного потока в жаркий период времени. Как правило, этот блок должен стоять последним перед выходным отверстием.

Если бытовой вентиляционный канал проходит через неотапливаемую крышу, то трубы необходимо теплоизолировать. Если вентиляция подразумевает не только приточную схему, но и принудительный отток воздуха, то следующий этап – монтаж вытяжного вентилятора. В заключение осуществляют прокладку электросетей, подведение электричества к механизмам и их заземление. Если вентиляционный комплекс состоит из нескольких секций, то необходимо собирать каждую сеть отдельно и проводить предпусковые испытания каждого блока.

Приточная

Схемы монтажа могут изменяться, что обусловлено комплектацией вентиляционного комплекса.

Стандартный вариант установки подразумевает несколько этапов.

• Выбор и наметка мест для вентиляционных отверстий.
• Бурение намеченных входов и выходов с небольшим уклоном в сторону улицы, чтобы обеспечить стекание конденсата. Диаметр не должен быть меньше 12-13 см.
• Труба воздуховода отрезается с учетом необходимых размеров.
• Установка вентиляционного канала и выходных клапанов.
• Устранение щелей между трубой и стенами с помощью монтажной пены.
• Крепеж всей установки к стене или потолку.
• Установка фильтра в приточный воздуховод.
• Крепление калорифера и его подключение.
• Монтаж защитных решеток на выходные отверстия.
• Подведение электропитания.

Наиболее простой вариант приточной вентиляции – стеновой клапан. Он представляет собой пластиковую трубу, внутри которой последовательно располагаются внешний воздушный распределитель, фильтр, шумо- и термоизоляция, регулятор, распределитель внутренний. Установку подобного устройства эффективнее проводить между подоконником и радиатором. Для этого в стене штробят канал сечением 5-6 см, в который вставляется тело клапана – труба. Затем снаружи крепится внешний распределитель, а изнутри внутренний.

Вытяжка своими руками

Иногда естественной вентиляции не хватает, тогда специалисты предлагают установить дополнительную вытяжную систему, чтобы усилить отток использованного воздуха. Как правило, их устанавливают на кухне над плитой и в ванной комнате. Следует понимать, что все приборы в принудительной схеме работают от электричества. Однако обычный маломощный вентилятор можно запитать даже от регулятора лампочки в санузле.

Естественная вентиляция в квартире ориентирована на выход воздуха в единую шахту. Для того чтобы потоки из ванны и туалета не перекрывали друг друга, вентиляторы снабжают обратным клапаном. В результате воздух проникает сквозь него, но обратно выйти уже не может. Небольшие модели крепятся с помощью обычных шурупов, дюбелей или с помощью крепежных элементов, приложенных к модели производителем. Если нет навыков монтажа подобных изделий, то рекомендуется следовать инструкции, которая присутствует в комплектации любого изделия.

Осушители воздуха – незаменимые помощники системе вентиляции

Слишком повышенная влажность воздуха – это проблема, с которой сталкиваются все жители современных квартир, особенно этот параметр характерен для помещений санузлов, кухонь, а также многих старых домов. Вентиляция способна обеспечить правильный поток воздуха, но она не может создать оптимальные условия влажности.

Когда мы сушим мокрое белье, или готовим еду, выделяется большое количество влаги, что пагубно сказывается на системах вентиляции и кондиционирования. Поэтому необходимо применять осушители воздуха для квартиры.

В их устройство уже встроен специальный гигростат, который помогает определить относительную влажность. В том случае, если этот показатель превышает допустимую норму, то есть 40-60%, то осушитель автоматически начинает свою работу.

Осушитель воздуха – это незаменимый прибор в квартирах с повышенной влажностью, потому что помогает правильной работе системы вентиляции и избавляет жителей от постоянной сырости.

Виды установок для принудительной вентиляции

Как уже говорилось выше, для установки принудительного вентилирования самостоятельно вам понадобится установка. Виды установок бывают следующие:

1. система, которая содержит рекуператор. Такая система поможет вам справится не только со входом воздуха и выходом отработанного, но также предоставит возможность сэкономить на кондиционировании и отоплении помещения;

2. рециркуляционная установка, в которой нагревание уличного воздуха обеспечивается при помощи смешивания с тем теплым воздухом, который выходит из квартиры;
3. система с охлаждением входящего воздуха, которая применяется в жаркое время года или там, где хранятся продукты, которые быстро портятся;
4. система кондиционирования – обладает одновременно функциями кондиционера и вентиляционной установки. Она самая дорогая из перечисленных вариантов.

Принудительная приточная вентиляция в квартире также может осуществляться посредством воздушного клапана, установленного в металлопластиковом окне. Дело в том, что раньше практически во всех квартирах были установлены обычные деревянные окна с форточками, и сквозь негерметичные рамы воздух попадал в квартиры в огромном количестве.

Когда начали устанавливать металлопластиковые окна, сразу начали появляться большие проблемы с неприятными запахами в помещении. Это связано с тем, что отсутствует приток воздуха, что, соответственно, приводит к недостаточной тяге в воздуховодах. С самого начала, как только начали изготавливать пластиковые стеклопакеты, они предназначались для квартир с принудительной вентиляцией. Это со временем они получили огромное распространение, и устанавливают их в любых квартирах, несмотря на возникновение дальнейших проблем со всей системой.

Установка принудительной вентиляции в квартире поможет ее жителям создать необходимый комфорт, уют и организовать получение свежего воздуха в помещении, что необходимо для нормальной жизнедеятельности человека и поддержания его здоровья.

Тонкости устройства

Квартиры с пластиковыми окнами из исключения за последние 15-20 лет стали правилом. Но конструкции из ПВХ, удерживая тепло, одновременно мешают нормальному поступлению воздуха. Чтобы привести атмосферу в домах в норму, требуется использовать специальные технические решения. Они могут быть разными, но в любом случае такая вентиляция будет работать принудительно

Как и в других ситуациях, полезно обращать внимание на указания СНиП

Типичная схема принудительной вентиляции в квартирах может быть образована:

• приточным аппаратом и вентиляционными шахтами естественного режима;
• приточным блоком и вытягивающими вентиляторами;
• машинной вытяжкой и природным притоком;
• комплексным приточно-вытяжным контуром с использованием рекуператора.

Рассчитать и настроить на полноценную работу легче всего именно последний тип вентиляции. Он полностью управляется и исключает практически на 100% все отклонения от нормы. Благодаря рекуператору можно сделать выгоднее обогрев поступающего воздуха. Но при этом придется больше внимания уделить расчетам воздухообмена. Подобные аппараты не учитывают присутствие обособленных вытяжек над газовыми и электрическими плитами, над ванной и унитазом.

Несмотря на дешевизну приточных клапанов, их слабостью является невозможность гибкой регулировки количества поступающего воздуха. В значительной комнате придется ставить сразу несколько клапанов. Расчет потребности в притоке должен быть отдельным для любого помещения. Не разобравшись с этим моментом, нельзя выяснить, какое оборудование требуется поставить.

Свои особенности имеет обустройство вентиляции в студии. Как и в других местах, идеальным решением становится очищающая приточная система. Оснащать ли ее нагревателями – решать только владельцам квартиры. Если в студии размещается вытяжка, она должна обеспечивать обновление воздуха в обслуживаемом объеме 10-12 раз за 60 минут. Это требование позволяет определить минимальную планку возможностей устройства, без которых и говорить не о чем.

В помещениях, где есть газовые приборы, обязательно должны устанавливаться так называемые проветриватели. Они открываются, когда включается оборудование, и позволяют обеспечить подкачку кислорода. Стоимость подобных приборов относительно невелика. Категорически неприемлема ситуация, когда сначала советуются с дизайнерами, и только затем составляют технический проект.

Нередко приходится заниматься восстановлением вентиляционных магистралей в квартирах. Как центральные стояки, так и обособленные вентиляционные ходы слишком сложны для самостоятельной реконструкции. Непрофессиональное вмешательство грозит возникновением серьезных инженерных проблем. Если каналы проложены обособленно, придется выходить на крышу дома.

Без составления проекта можно установить бризеры и иные автономные аппараты, а также клапаны для притока. Проектировать обязательно требуется все канальные сооружения. Потери воздуха при транспортировке его рассчитываются укрупненным способом. Указания нормативных актов для воздухообмена в жилых комнатах иногда оказываются недостаточно велики, а вот в санитарных помещениях они существенно завышены. По большому счету, следовать таким нормам надо только в общественных туалетах и ванных комнатах.

Точно и грамотно определить истинную потребность помогает измеритель диоксида углерода. Именно он покажет, какой уровень активности вентиляции станет оптимальным в конкретном месте. Применять дроссель клапаны, в том числе ирисовую разновидность их, смысла нет – это только добавит шума. Регулировать расход гораздо уместнее при помощи диафрагм. Отсутствует необходимость также в монтаже звукоизолированных корпусов.

Когда нужно приглашать специалистов?

При обустройстве вентиляционных каналов в частном доме можно пойти двумя путями:

• пригласить специалистов, которые выполнят все под ключ;
• разобраться со всеми вопросами самостоятельно, выполнив работы своими силами.

Каждый из вариантов целесообразен для конкретных условий. Все варианты оформления системы вентканалов можно условно поделить на традиционные и новейшие готовые системы. В первом случае нужно подбирать оборудование, ориентируясь на расчеты. Здесь нельзя забывать о малейших деталях, которые пригодятся при сборке системы.

Во-втором случае речь идет о комплексном решении от определенного производителя. Например, немецкая система вентиляции Selfwind, которая покупается готовым комплектом на определенную площадь дома. Все компоненты, требующиеся при сборке, подобраны. Сама система напоминает собой коллекторную систему отопления, только множество трубочек опоясывают весь дом изнутри.

Эти гибкие пластиковые воздуховоды диаметром 75 мм или 50 мм стягиваются в коллектор. Они заливаются бетонной стяжкой на полу, а те участки, что проходят, как кровеносная система, по всему дому, мастерски маскируются дизайнерами.

В дальнейшем эта технология обеспечивает идеальный микроклимат в каждом помещении с возможностью регулировать влажность, температуру и прочие параметры

Если выбрана подобная сложная система вентилирования, стоящая не одну тысячу долларов для загородного дома площадью от 800 м2 и более, то на установке экономить нет смысла. Да и времени на обустройство такой вентиляции потребуется много.

При стройке дома своими руками «с нуля» выложить из кирпича вентшахты и предусмотреть отверстия для установки приточных клапанов не составит труда. В дальнейшем все участки естественной системы вентиляции оформляются специальными клапанами, а при необходимости, вытяжками. Такой вариант актуален для домов площадью до 250-300 м2.

Сложные и дорогостоящие системы полимерных вентиляционных каналов комплектуются всеми необходимыми деталями для установки

Монтаж вытяжного вентилятора

Для осуществления качественной циркуляции воздуха в помещениях целесообразно использовать вытяжные вентиляторы. Такие устройства устанавливаются на вентиляционные отверстия воздуховодов в кухнях, туалетах и ванных комнатах.

Поскольку для работы этого устройства необходима электроэнергия, то его можно подключить к ближайшей распределительной коробке. В этом случае вентилятор должен быть снабжен автоматикой, реагирующей на изменение температуры или давления. При использовании более дешевых моделей, не предусматривающих автоматическое включение и отключение устройства, его можно подсоединить к цепи выключателя света. Таким образом, вентилятор будет включаться при каждом включении освещения в туалете или ванной комнате.

Предпусковые испытания

После сборки всего вентиляционного комплекса, подключения всех элементов проверяют его работоспособность.

Предпусковые испытания на максимальной мощности необходимы, чтобы убедиться в следующем:

• все системы работают правильно;
• проектная производительность достигнута;
• воздухообмен осуществляется по плановым расчетным нормам, то есть выполняются условия распределения воздуха по отдельным помещениям;
• дымоудаление эффективно;
• вибрации нет;
• крепление к стене и потолку изъянов не выявило;
• электрические цепи не искрят, не нагреваются, не замыкают.
• Нагревательные элементы изменяют температуру равномерно.

В соответствии с правилами СНиП, пробный запуск и регулировка оборудования осуществляются для подтверждения проектных показателей системы. Обычно предпусковые испытания вентиляционной системы проводят перед ее промышленной эксплуатацией. Иногда такие запуски осуществляют после окончания монтажных работ отдельных блоков или циклов. Результаты промежуточных проверок обязательно заносятся в акты, которые по окончании войдут в пакет документов вентиляционной системы.

Перед пробным запуском специалисты должны проверить техническую документацию на предмет выполнения следующих критериев:

• оборудование, установленное фактически, совпадает с заявленным в проекте;
• монтажные работы осуществлялись согласно техническим условиям и стандартам;
• степень готовности установок соответствует инструкции по эксплуатации от производителя;
• все отступления от проекта зафиксированы документально в книге авторского надзора либо другим актом, согласованы и отвечают требованиям СНиП;
• все выявленные дефекты к моменту запуска устранены, о чем свидетельствуют приложенные акты приемки.

Если предпусковые испытания выявили несоответствие фактических данных с проектными, то после обнаружения причин необходима регулировка устройств. Устранением занимается подрядная организация, монтирующая вентиляцию.

Допустимыми являются следующие несоответствия.

• Отклонение на 10% как в плюс, так и в минус, показателей объема воздуха, который проходит через головные общеобменные участки вентиляционной установки.
• Отклонение объема воздушного потока, проходящего через раздаточные или приемные блоки, в промежутке от -20% до +20%.
• Отклонение показателей объема воздуха ±10%, поступающих в здания особого назначения. К ним относятся медицинские учреждения, в частности, операционные, музеи, диспетчерские и другие помещения, в которых необходим точный режим воздуха.

В следующем видео вас ждет монтаж вентиляции на кухне.

Проверка вентиляции перед началом работы

Приступайте к проверке действующей вентиляционной системы. В результате вы определите, почему вентиляция работает не так, как должна.

Начните с элементарной проверки вытяжки при помощи бумаги. Для этого возьмите полосу газетной бумаги шириной около 3 см и длиной порядка 15 см, поднесите ее на расстояние 5-6 см к вентиляционной отдушине и понаблюдайте за поведением бумаги.

Проверка вентиляции

В нормальных условиях бумага будет наклоняться в направлении вытяжного отверстия.

Если бумага не отклоняется либо же еле заметно шевелится, с вентиляцией что-то не в порядке.

Далее вам нужно установить, в чем конкретно заключается проблема. Откройте окна и двери, а затем повторите проверку с использованием бумажной полосы. Если бумага начала заметно отклоняться в вентиляционную отдушину – с ходами все в порядке. При отсутствии же каких-либо изменений можете сделать вывод, что засор находится именно в канале.

Проверка вентиляции с помощью листа бумаги

От засоров нужно избавиться. С чисткой каналов также можно справиться собственными силами. В этом вам поможет приведенное далее руководство.

1 Приточно вытяжная вентиляция – принцип работы

У неопытного обывателя может сложиться мнение, что приточно вытяжная система вентиляции представляет собой сложно организованную схему, включающую в себя несколько элементов. В действительности такое устройство работает просто.

Принцип работы системы

Устройство приточно вытяжной вентиляции включает в себя специализированные каналы, посредством которых осуществляется подвод воздушных потоков в комнату. Дополнительно прокладываются отводные конструкции. Вытяжная установка дополняется специальным вентилятором, обеспечивающим забор воздуха.

Внутри комнаты монтируется конвектор (компактная установка с приличным функционалом). Основное предназначение данного агрегата:

• очищение воздушных потоков, поступающих с улицы;
• охлаждение или нагрев кислорода (с учётом температуры за окном);
• корректировка температуры до значений, заданных при базовой настройке.

Ключевая особенность системы – интересный принцип работы приточно вытяжной вентиляции, на котором хотелось бы остановиться подробнее.

1. 1. Мощным вентиляторам делегируются функции по нагнетанию воздуха внутрь помещения.
2. 2. За счёт разности давления между «внутренним» и «внешним» кислородом, первый из них отводится во внешнее пространство через специальный клапан.

Комнатная приточно-вытяжная установка

Рассматривая данную систему, необходимо учитывать, что приточно вытяжная вентиляция в частном доме отличается от аналогичной в квартире. Для системы вентиляции в загородном объекте можно обустроить любое количество приточно-отводных каналов. В случае с многоквартирными домами речь идёт об общей и единственной системе, смежной для всех квартир. Впрочем, принцип работы приточно-вытяжной вентиляции достаточно прост, что не накладывает никаких ограничений на ее установку.

Особенности системы вентилирования в многоквартирных домах

Если с работой устройства циркуляции воздуха в частном доме не возникает проблем, то в многоквартирных домах имеются свои особенности. Их необходимо учитывать при установке:

• При высокой температуре на улице в весенний и летний период циркуляция теряет давление и может полностью прекратить действовать.
• В зимний период времени вентиляция в комнате без окон не имеет трудностей, т.к. рабочее давление воздушных потоков сохраняется постоянно при низких температурах.
• При сильных морозах циркуляция способствует большим потерям тепла в нутрии помещения. Поэтому необходимо позаботиться о дополнительной схеме отопления комнаты и теплоизоляции дома.

• Для естественной циркуляции воздушных потоков устройство обычно устанавливается в районе санитарных узлов и кухни в квартире. Такое расположение обеспечивает максимально естественный ход воздушных потоков.





















• Чтобы предотвратить отравление населения от испарений почвы, рекомендуется устанавливать прибор для регулирования воздуха в подвалах и подполах домов. Это предотвратит проникновение радиоактивных газов внутрь помещений.
• Чем выше расположена квартира, тем более низкое давление создается в вытяжном устройстве. Для регулирования уровня действия вентиляции необходимо установить в помещении дополнительные каналы – воздуховоды.
• Наибольший уровень вентилирования воздуха должен быть в кухонных помещениях. В подвалах гардеробных – наименьший.

Использование приточного клапана

Приточный клапан может быть установлен в современный оконный блок или в наружную стену помещения. В первом случае возможна его самостоятельная установка или покупка оконных систем, уже имеющих такое устройство в своей конструкции.

Что касается установки приточного клапана во внешней стене помещения, то она также не представляет особой сложности и может быть выполнена своими силами. Такой клапан монтируется над батареей отопления или под потолком. В первом случае появляется возможность несколько повысить температуру поступающего в квартиру воздуха в зимний период.

Для повышения эффективности функционирования такого клапана может использоваться вентилятор. В тех местностях, где средняя температура зимой опускается до низких значений, используют электрический подогрев воздуха в приточных клапанах.

С внешней стороны стены отверстие для забора воздуха закрывается решеткой, что позволяет избежать попадания в него пыли, мелкого мусора, насекомых и т. д.

Монтаж вентиляционных приборов

Сначала стоит разобраться, где чаще всего требуется установка дополнительных устройств и почему.

Тип помещения:	Насколько тут актуален монтаж:
	В принципе в установке дополнительных приборов нет особого смысла, потому что в таких секторах отсутствуют источники образования влаги. Тут проще регулярно проветривать с помощью окон, форточек.
	Дополнительная вытяжка в кухне просто обязательна, если выполняется постоянное приготовление пищи. Если пищевые запахи проникают в остальные помещения – то вывод однозначный – естественной тяги недостаточно.
	В таких помещениях влажность по умолчанию избыточная. Если вы видите, что на стенах имеется конденсат или другие признаки нарушения микроклимата, то не сомневайтесь – проветривание организовать стоит, даже если цена проекта будет немаленькой. Это тот самый случай, когда работа окупится – ведь вы сохраните целостность отделки.

Такие вот рекомендации.

Кратность различных комнат

С теорией закончили – переходим к практике. «Пройдемся» по каждому помещению отдельно и подробно.

Туалет

Для этого помещения в принципе подойдет любой осевой вентилятор. Суть его работы состоит в том, что он как бы усиливает скорость выхода воздуха из помещения на улицу через вертикальную шахту.

Осевой прибор

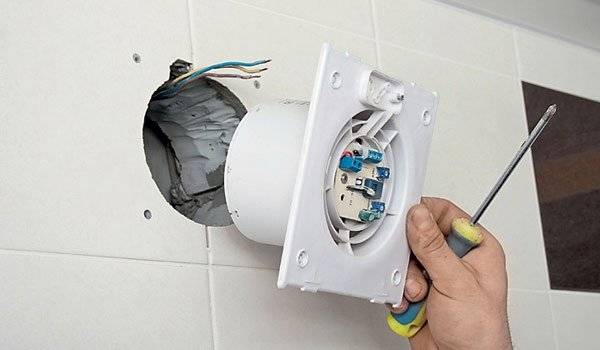

Инструкция монтажа тут очень простая.

1. Демонтируем старую решетку вентиляционного отверстия.
2. Чистим отверстие – удаляем всю пыль, лишние выступы, гвозди, дюбеля и т.п.
3. Вставляем в нишу вентилятор.
4. Подводим к нему электропроводку. Тут получается, что один конец кабеля приходит на вентилятор, а второй подсоединен к отдельному выключателю. Принцип такой же, как и при подключении обыкновенной люстры.

Схема подключения

Если туалет стандартный – то есть с маленькой площадью, то осевое устройство должно «справиться» и улучшить проветривание.

Идем далее.

Ванная комната

В этом помещении, конечно, и площадь обычно побольше, и уровень влажности более высокий, чем в туалетах. Поэтому установка осевых вентиляторов тут если и будет актуальна, то только тех, которые обладают хорошей мощностью.

Более оптимальный вариант – это радиальная вытяжка, которая имеет форму улитки. В такой прибор изначально встроен более мощный моторчик, способный обрабатывать, куда большее количество воздуха, чем предыдущее изделие.

Кроме того радиальный прибор отличается меньшими энергозатратами и более тихим уровнем шума. Это возможно за счет того, что поток воздуха при «всасывании» сразу направляется вверх по центральному каналу.

Прибор радиального типа

Что же касается установки – то схема идентична тому, как собирается осевое устройство.

Вообще, получается, что монтаж вентиляции в квартире дело не очень сложное. Главное хорошо понимать принцип работы той или иной системы, а с ее установкой справится любой человек с навыками монтажника.

Теперь поговорим о таком непростом помещении, как кухня.

Что лучше устанавливать в кухне

Вся сложность в том, что кухни имеют относительно большую площадь. Поэтому одним вентилятором тут вряд ли получится обойтись.

В целом тут можно поступить кардинально – установить приточно-вытяжную вентиляцию.

Устраивается она примерно так:

1. На балконе или лоджии (либо на чердаке или над потолком) монтируется двигатель, который будет втягивать воздух из помещения, а назад «поставлять» свежий.

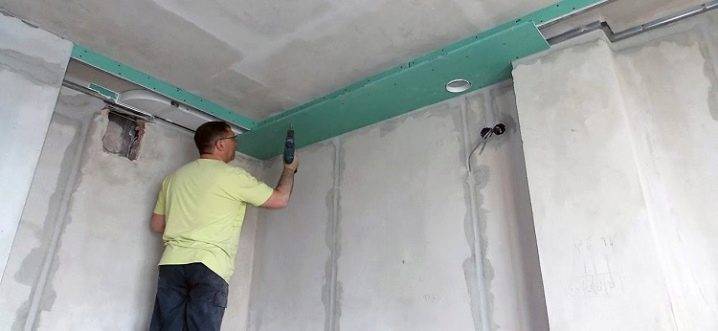

2. Между навесным и черновым потолком крепятся параллельно друг другу центральные воздуховоды из гибкого металла или короба из оцинкованной стали. По ним воздух будет вытягиваться и «поставляться» обратно.
3. К центральным воздуховодам подсоединяются рукава, второй конец которых подходит к вентиляционным отверстиям на потолке. Отверстий естественно должно быть несколько на одно помещение.

Схема приточно-вытяжной системы

Тут плюс в том, что один и тот же мотор сможет проветривать все комнаты квартиры, а не только лишь одно помещение. Ну а минус – это, конечно, то, что такие варианты вентиляции в квартире обходятся довольно дорого.

Если финансовые возможности не настолько хорошие, то можно смонтировать хороший вентилятор радиального типа и дополнительно поставить мощную вытяжку над плитой. Каркас вытяжки просто крепится к стене или к мебели, а от него к вентрешетке отходит рукав.

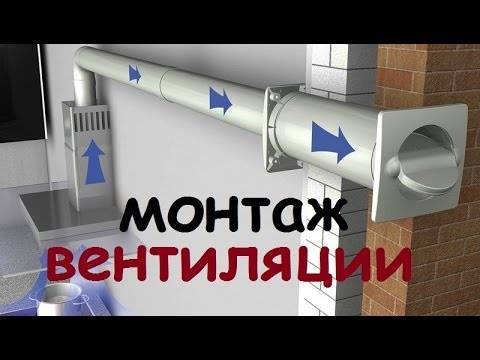

Схема устройства кухонной вытяжки для плиты

Вот такие рекомендации.

На этом наша статья закончена – давайте подведем итоги обзора.

Инструкция по сборке — все цифры и производительность

Как это все собирается на практике? Для мощностей до 300 м3/ч (малые скорости большинства вытяжек) вполне хватает трубы d-125мм. На самом аппарате выходное отверстие может быть и большим.

Например, для 650 м3/ч понадобится труба d-150мм. Однако такие пластиковые трубы вы навряд ли найдете, а если использовать следующий стандартный размер d-160мм, то это получится громадная и неуклюжая конструкция, портящая весь интерьер и дизайн кухни.

Более того, придется долбить в стене заводское отверстие вентканала, расширяя его.

Поэтому в большинстве случаев и выбирают оптимальный диаметр в 125мм. А большего вам и не надо.

Принудительно-пропускная способность стандартных каналов и шахт размерами 100*150мм – 400 м3/ч.

Воздушный поток более 450 м3/ч туда уже просто не влезет (было проверено на практике), даже если у вас на вытяжке и написано – 1200 м3/ч!

Помните еще о том, что через чур занижать диаметр воздуховода по сравнению с выходным патрубком на вытяжке нельзя. Иначе вибрация и шумы будут такой силы, что конструкцию каждый месяц придется склеивать заново.

Соединение разных диаметров делается при помощи специальных переходников.

Приступим к сборке. В начале устанавливаете переходник на вытяжку и делаете к нему подключение вертикального участка.

Чтобы улучшить его звукоизоляцию, есть смысл заморочиться и наклеить сверху тепло-звукоизолирующий материал толщиной 5мм.

Им же не помешает изнутри обклеить декоративный кожух и самую шумную часть – переходник. Именно там наблюдается наибольшая турбулентность.

Далее по необходимости ставите колена под 90 градусов и другие прямые участки воздуховода, чтобы в конечном итоге выйти по направлению к отверстию в стене.

Все это склеивается силиконом, никаких суперклеев. Щелей нигде не должно быть.

Доходим до тройника. В него со стороны комнаты устанавливается клапан.

Имейте в виду, что это клапан гравитационного действия! Он открывается не за счет потока воздуха, а за счет своего веса.

У него одна половинка тяжелее другой и при этом он установлен под небольшим углом в 2 градуса.

Принудительная работа воздушных масс

Принудительная вентиляция в ванной комнате осуществляется за счет установки внутри помещения специальных механических устройств.

В основной ее состав входят следующие компоненты:

• Главный блок
• Вентилятор
• Устройство теплообмена
• Фильтр
• Система воздуховодов
• Дефлектор

Чтобы установить вентиляцию в комнате своими руками, необходимо рассмотреть принцип ее работы.

Принцип работы устройства:

1. Внутри комнаты скапливаются пыль и переработанный воздух. Он удаляется из комнаты через установленную внутри помещения систему вытяжения воздуховода.
2. Загрязненные воздушные массы поступают на крышу и удаляются на улицу при помощи устройства – дефлектора.
3. Для попадания свежего воздуха внутрь комнаты используются следующие устройства: в расположенный на улице контейнер для забора попадают воздушные массы. Они проходят через несколько ступеней фильтрации и очищаются.
4. Чистый воздух через воздуховоды нагнетается внутрь помещения.

Современные устройства для циркуляции воздушных потоков оснащаются дополнительными фильтрами для увеличения эффективности работы. Так, они могут содержать в себе полезные вещества и минералы, благоприятно сказывающиеся на здоровье. Могут способствовать увлажнению или осушению комнаты. Также выпускают фильтры, препятствующие проникновение насекомых внутрь помещения.

5 Монтаж вытяжного вентилятора

Для квартиры с пластиковыми окнами зачастую требуется обеспечивать максимально возможную эффективность воздухообмена, поскольку внутреннее пространство герметично. Если пересмотреть проектирование вент каналов не представляется возможным, как и внесение в их конструкцию существенных изменений, целесообразно оборудовать в кухне и санузле вытяжные вентиляторы. Они в широком ассортименте представлены в специализированных магазинах.

Установка вытяжного вентилятора в ванную и туалет

Возникает закономерный вопрос – как правильно определить мощность агрегата? Специалисты рекомендуют высчитывать соответствующее значение по простым формулам: для кухни необходимо умножить объём помещения на 10, а для санузла – на 7.

Для помещений с высокой влажностью (ванные комнаты) имеет смысл приобретать устройства с интегрированным гигрометром. По мере повышения уровня влажности, агрегат будет включаться автоматически. Для оборудования квартиры своими руками это лучший вариант, поскольку не требуется постоянно контролировать работы приспособления.

Аппарат с гигрометром

Вентилятор, оснащенный таймеров – оптимальный выбор для туалетов. На сегодняшний день это самый эффективный способ автоматического включения вытяжных устройств с определенным временным интервалом.

Аппарат с таймером

Для кухни подходят в первую очередь вентиляторы, дополненные декоративной сеткой, препятствующей проникновению в помещение мелких частичек мусора и насекомых. При желании такую сетку можно снять за несколько секунд и очистить в проточной воде моющим средством.

При реализации вентиляции в квартире своими руками следует четко исполнять инструкцию!

Представляем пошаговое действие по установке вентилятора:

1.Берем приобретенное устройство.

Вытяжной вентилятор

2. Вставляем его в отверстие в стене, предварительно подключив провода.

3. Прикручиваем вентилятор саморезами, так же можно посадить на клеющую основу.

Полностью установленный вентилятор.

Теперь вы знаете, как сделать вентиляцию в квартире с минимальными финансовыми затратами и максимальной эффективностью. Как видите, вовсе не обязательно приобретать дорогостоящие климатические комплексы, для начало нужно разобраться с уже работающей системой. Придерживаясь простых рекомендаций можно нивелировать любые проблемы, относящиеся к качественному воздухообмену.

Видео по теме
