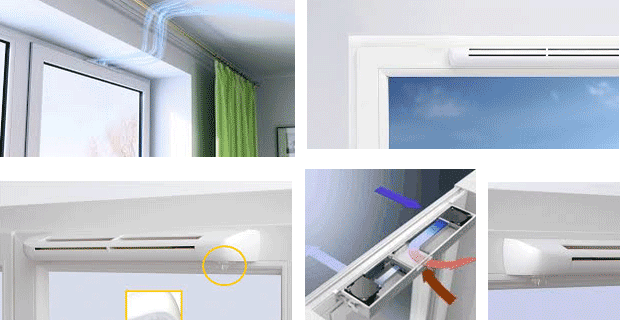

Виды
Широкое разнообразие пластиковых окон, специфика отдельных зданий и местностей, особенности климатических режимов и использования вентиляционных систем приводят к значительному ассортименту клапанов. Для регулировки притока воздуха в ряде моделей используется ручная методика. В зависимости от замысла конструкторов иногда можно использовать шнурки (по той же схеме, что и для управления жалюзи)
Это важно, потому что сам клапан часто размещается весьма высоко. Есть версии, которые оснащены электрическими моторами
Обычно наиболее левое размещение регулятора раскрывает вентиляционный канал на 100%. Соответственно, правая позиция соответствует полному закрытию его. Трудности могут быть связаны с подбором подходящего промежуточного режима, выбрать его без помощи профессионалов весьма тяжело. Автоматизированные системы бывают довольно дороги, однако плата за них полностью разумна. Экономия тепловой энергии в холодный период компенсирует все вложения.
Автоматический тип проветривания позволяет отследить, есть ли в помещении люди, и сообразно этому регулируется интенсивность вентиляции. Подобная регулировка производится за счет датчиков, в зависимости от типа их подстройка происходит под показатели влажности или атмосферного давления. Система, которая замеряет давление, оснащена шторкой с верхним размещением подвеса. Эта шторка идет вверх, либо вниз сообразно напору воздушного потока, то есть никакой необходимости в использовании барометра нет. Измерители давления часто делают на основе нейлоновых лент.
Суть в том, что нейлон под действием влаги сжимается, и потому проход воздуха планомерно увеличивается. Говоря про деление клапанов, надо заметить, что они относятся к одной из трех групп:
- щелевой;
- накладной;
- фальцевой категории.

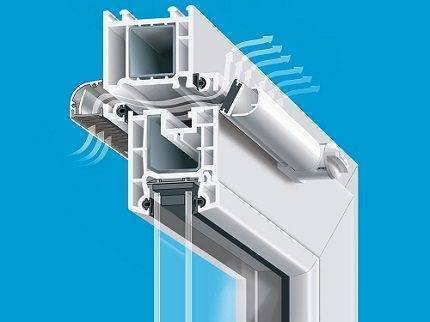

Щелевые изделия способны поддержать оптимальное поступление свежего воздуха. Идет он сквозь канал шириной 17-40 см и высотой 1,2-1,6 см. Чтобы предотвратить проникновение вредных насекомых и пылинок, используется впускная крышка. Она способна дополнительно остановить попадание внутрь дома дождевой воды. Отверстие с обратной стороны вытяжки (внутри здания) оснащается регулирующей системой.

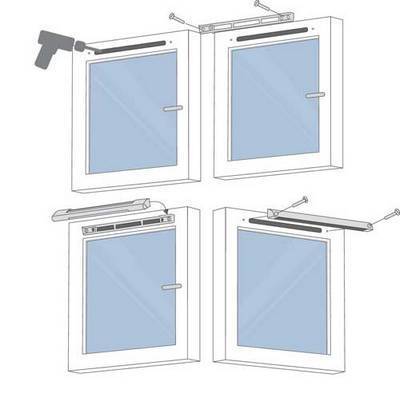

Щелевые клапаны могут быть поставлены в верхних долях створок либо в горизонтальных разделяющих профилях. Достоинством таких изделий является повышенная пропускная способность и легкость закрепления. Если же говорить про фальцевый вид вытяжной системы, ставящийся на окна ПВХ, важными преимуществами ее являются дешевизна и простота. Для прохода воздуха используются узкие разрезы малого размера, сделанные в притворе. Фальцевый блок отличается повышенными шумозащитными характеристиками.
Вдобавок такие конструкции монтируются очень легко. Серьезной слабостью оказывается недостаточный пропуск воздуха. Потому фальцевое оборудование в комнатах значительной площади не употребляется. Если его попытаются там поставить, это только создаст много проблем. Накладной климатический аппарат по заявлениям разработчиков (и по оценкам потребителей) отличается высочайшей пропускной мощностью.

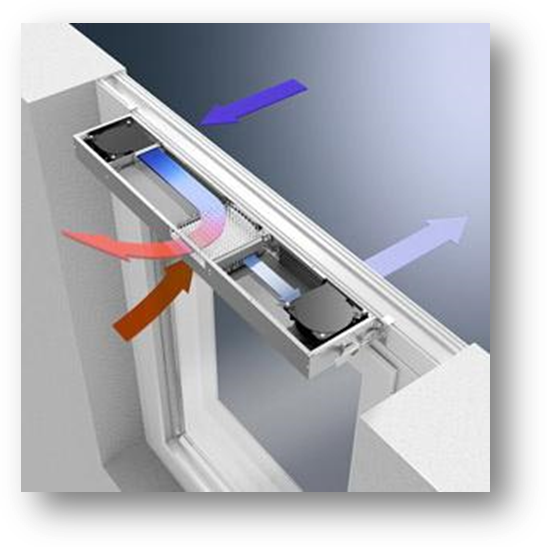

Есть еще один вариант конструктивного решения – приточный клапан в виде ручки. Подобный вариант позволяет исключить нарушение дизайнерской концепции окна. Он обеспечивает естественный режим проникновения воздуха, что крайне ценно в межсезонье и в холодный сезон. Комбинирование клапана с вытяжным аппаратом позволяет стабилизировать микроклимат. Клапаны в виде ручки относятся к прямоточному формату, а оттого исключается появление конденсата в комнате.
Рейтинг лучших приточных клапанов на 2021 год
Для ПВХ-конструкций
2-ое место: Air-Box Comfort
Модель обеспечивает нормативный приток воздуха, необходимый для стандартной комнаты в квартире. Хорошо сохраняет режим тепло- и шумоизоляции. Прекрасно совместима со всеми видами поворотно-откидных ПВХ-окон. Обеспечивает плавную регуляцию воздухотока.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Китай |
| Ширина, мм | 44 |
| Высота, мм | 20 |
| Длина, мм | 355 |
| Вес, грамм | 75 |
| Цена, рублей | 500 |

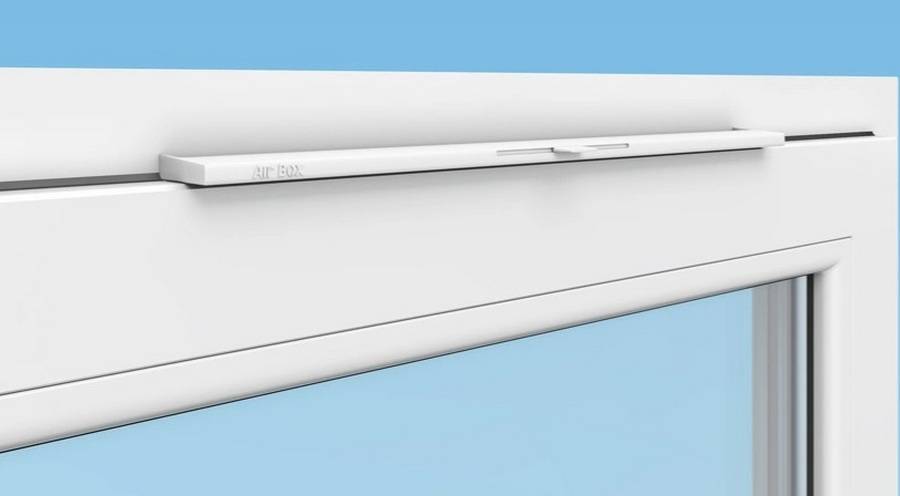

Air-Box Comfort
Преимущества:
- Монтаж не требует фрезеровки окна;
- Уверенная защита от образования грибка и плесени;
- Поддержание нормативной циркуляции воздушных масс.
Недостатки:
Необходимость замены типового уплотнителя в окне на специальный.
1-ое место: Aereco EFM 1289

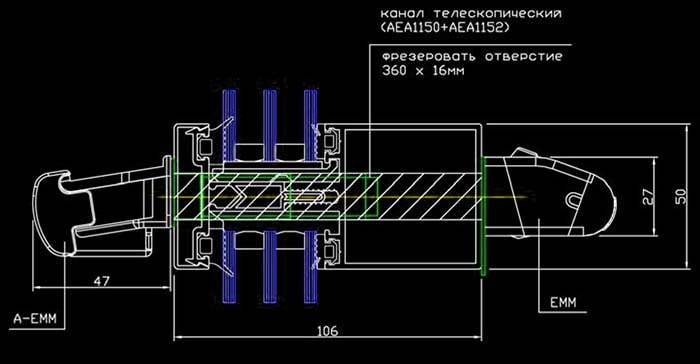

Стандартный саморегулируемый клапан для пластикового окна. В отличие от иных моделей, поступающие воздушные массы направляются не вертикально вверх, а под некоторым углом по отношению к окну, что препятствует возникновению наледи в холодное время. Обладает неплохим уровнем теплоизоляции, сохраняет установленный режим подавления звуковых вибраций.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Франция |
| Ширина, мм | 50 |
| Высота, мм | 25 |
| Длина, мм | 390 |
| Вес, грамм | 120 |
| Цена, рублей | 1200 |
Aereco EFM 1289
Преимущества:
- Демократичная цена;
- Большой угол открытия заслонки;
- Увеличенная толщина.
Недостатки:
При инсталляции потребуется дополнительная фрезеровка окна
С регулируемой подачей
2-ое место: Maico ALD 125/125 VA
Популярная модель от европейского производителя. За счет тонкой настройки вариативности установки заслонки воздухообмен может быть настроен в пределах от 30 до 125 кубометров в час. В комплекте поставляет сетка от насекомых и дополнительная втулка. В конструкции применен новейший воздушный фильтр G-2.

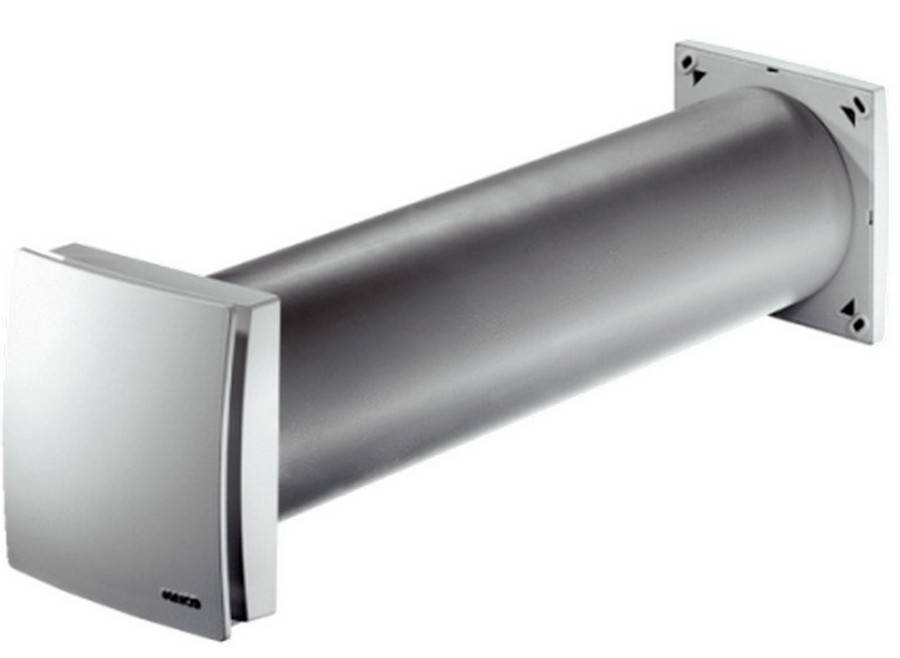

Maico ALD 125/125 VA
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Германия |
| Воздухообмен, куб.м./час | От 30 до 125 |
| Воздушный фильтр | G-2 |
| Диаметр, мм | 125 |
| Глубина, мм | 500 |
| Цена, рублей | 11000 |
Преимущества:
- Хорошая комплектация набора;
- Элегантный внешний вид;
- В конструкции применены звукоизолирующие материалы.
Недостатки:
Малая обслуживаемая площадь – 30 квадратных метров
1-ое место: Вентс ПС 101
Современная модель клапана, призвана обеспечить эффективную циркуляцию кислорода как в бытовых помещениях, так и на производстве. Решетки изготовлены из качественного АБС-пластика. Специальная конструкция живого сечения позволяет производить равномерный и плавный забор воздушного объема. Благодаря сдержанному дизайну прекрасно вписывается в любой интерьер.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Украина |
| Воздухообмен, куб.м./час | 45 |
| Воздушный фильтр | G-3 |
| Диаметр, мм | 103 |
| Глубина, мм | 305 |
| Цена, рублей | 1700 |
Вентс ПС 101
Преимущества:
- Экологичный и компактный корпус;
- Улучшенный фильтр;
- Тихая работа.
Недостатки:
Изоляция в комплект не входит, приобретается отдельно

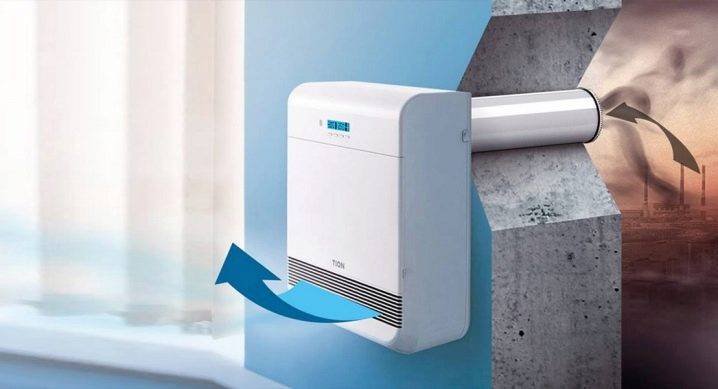

С механической вентиляцией
2-ое место: КПВ-125 (КИВ-125)
Данный клапан обладает демократичной конструкцией и демонстрирует усредненные показатели в работе. Обладает достаточно шумным вентилятором. Управление клапаном упрощено: специально выведен шнур, с помощью которого регулируется положение заслонки. В холодное временя года модель показала хорошие теплоизоляционные свойства.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Россия |
| Класс фильтра | Ф5 |
| Габариты, мм | 400х200х100 |
| Диаметр, мм | 133 |
| Цена, рублей | 2500 |
КПВ-125 (КИВ-125)
Преимущества:
- Демократичная цена;
- Сравнительно легкий процесс монтажа для специалиста;
- Отлично борется с конденсатом.
Недостатки:
Внешний вид может дисгармонировать с интерьером.
1-ое место: Vakio Kiv
Данный клапан предназначен для монтажа в составе стеновой системы. Механическая вентиляция обеспечивается за счет сверх тихого вентилятора, который равномерно нагнетает воздух внутрь. Встроенный фильтр не пропускает в обслуживаемое помещение мелкие фракции грязи и пух с пылью. Благодаря скромному дизайну отлично вписывается в интерьер.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Россия |
| Класс фильтра | Ф6 |
| Габариты, мм | 470х222х94 |
| Диаметр, мм | 132 |
| Цена, рублей | 4900 |
Vakio Kiv
Преимущества:
- Отличное соотношение в категории «цена/качество»;
- Сверх тихий режим работы вентилятора;
- Гарантированное отсутствие сквозняков.
Недостатки:
Не обнаружено
Регулировка
После установки, можно приступить к его испытанию. Если клапан ручного регулирования притока воздуха, то для этого достаточно переместить рычаг на изделии в левую или правую стороны. Автоматический способ регулирования осуществляется при помощи датчика гигрометра. Этот датчик измеряет влажность воздуха в помещении, потому при ее увеличении, происходит полное открытие клапана. Автоматический способ регулирования не требует участия человека. Кроме того, проветривание осуществляется в том случае, если в помещении присутствуют люди или влажность воздуха повышается до определенных параметров. Недостатком такого типа датчика является высокая стоимость, поэтому для установки таковых устройств на всех окнах потребуется приличная сумма.
Ручной способ регулирования менее эффективен и требует участия человеческого фактора. Если нужно проветрить комнату, то осуществляется открытие клапана вручную. Автоматический клапан способен закрываться в случае, когда на улице порывистый ветер.
Также, преимуществом клапана является — простота ухода за ним. Для этого, достаточно один раз в год осуществить профилактику устройства и очистить его от мусора и пыли.
Если вы планируете установить приточный клапан, то рекомендуется отдавать предпочтение именно — автоматическим вариантам, так как они намного эффективнее и способствуют лучшему сбережению тепла в помещении.
Подписаться
ПолезноБесполезно
Как выбрать подходящий?
Выбор вентиляционного клапана зависит от многих факторов:
- Каков объём помещения, в котором нужно организовать приток воздуха, высока ли там влажность?
- Надёжно ли работает вытяжная вентиляция?
- Планируете ли вы монтаж своими руками или готовы приглашать специалистов?
- Хотите установить клапан в уже существующие оконные конструкции или собираетесь заказать новые окна?
Если для небольших комнат с низким уровнем влажности достаточно будет фальцевого клапана, то для квартиры большего объёма уже лучше подумать о щелевом. То же самое – при повышении влажности: в кухне, где вы готовите, в помещениях, смежных с ванной, или там, где сушится бельё, лучше использовать модели повышенной производительности.
Важный момент – наличие или отсутствие автоматики: подумайте, готовы ли вы каждый раз регулировать клапан вручную.
Если вы намерены устанавливать устройство самостоятельно – оцените степень сложности монтажа. Предпочтительны в таком случае модели, не требующие фрезеровки пластиковых конструкций.
Если вытяжная вентиляция в вашей квартире работает нестабильно – придётся отдать предпочтение энергозависимым моделям, оснащённым блоком принудительного воздухообмена. Иначе нужного эффекта достичь не удастся.
Разновидности приточных клинкетов для ПВХ-окон
Фальцевые
Их отличает слабая пропускная способность (около 5 кубических метров воздуха в час), однако, они обеспечивают максимальную звукоизоляцию. Для повышения продуктивности фальцевой системы специалисты рекомендует устанавливать сразу два устройства на один оконный блок. Также к их достоинствам можно отнести:
- Приемлемую цену;
- Возможность инсталляции без демонтажа оконного блока;
- Легкость в установке;
- Возможность последующей автоматизации управления;
- В большинстве случаев в комплекте с такими клинкетами сразу идут датчики влажности.
В итоге, фальцевые модели хороши для периодического проветривания при достаточном уровне сохранения тепла в комнате.

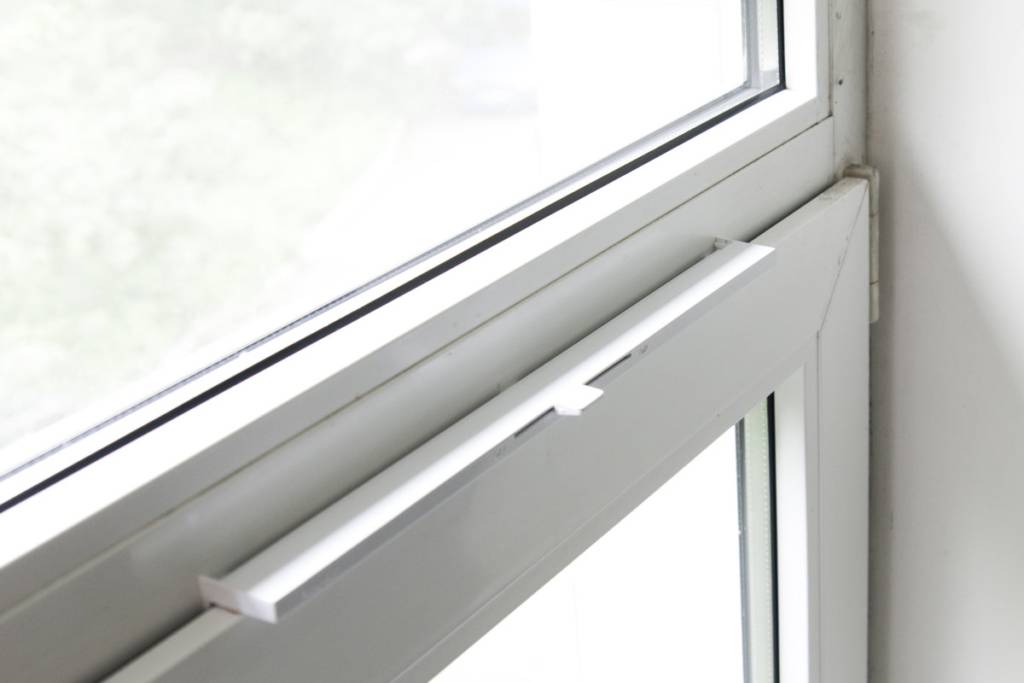

Щелевые
Стандартные габариты данного устройства имеют следующие показатели: ширина – от 17 до 40 сантиметров, высота – от 12 до 16 сантиметров. Обычно выполняются в виде универсального блока, но бывают и раздельные виды с внешними и внутренними модулями. Популярность среди покупателей обрели благодаря демократичной цене и хорошей пропускной способности. Помимо прочего, к их плюсам возможно отнести:
- Допустимость установки без снятия оконного блока;
- После монтажа шумо- и теплоизоляция окна не теряется;
- Наличие хорошей пропускной способности (до 20 кубических метров в час).
- Стоит отметить, что для монтажа двойного блока щелевого клапана потребуется его фрезеровка. Однако, это касается лишь моделей из эконом-класса.
Автоматические и ручные
Клинкеты с ручным управлением являются самым дешевым вариантом. Регулировка производится путем перемещения ручки на корпусе клапана. При этом, особенности микроклимата в комнате учитываются пользователем самостоятельно.
Всего возможны четыре положения регулирующей ручки:
- Центральное – воздух поступает во всех направлениях;
- Нижнее – воздух идет только вниз;
- Верхнее – воздух проходит только поверху;
- Положение «закрыто» — поток воздуха в помещение полностью перекрыт.
В моделях с автоматическим управлением присутствует встроенный датчик влажности, благодаря которому клинкет самостоятельно регулирует интенсивность подачи воздушного потока в помещение.

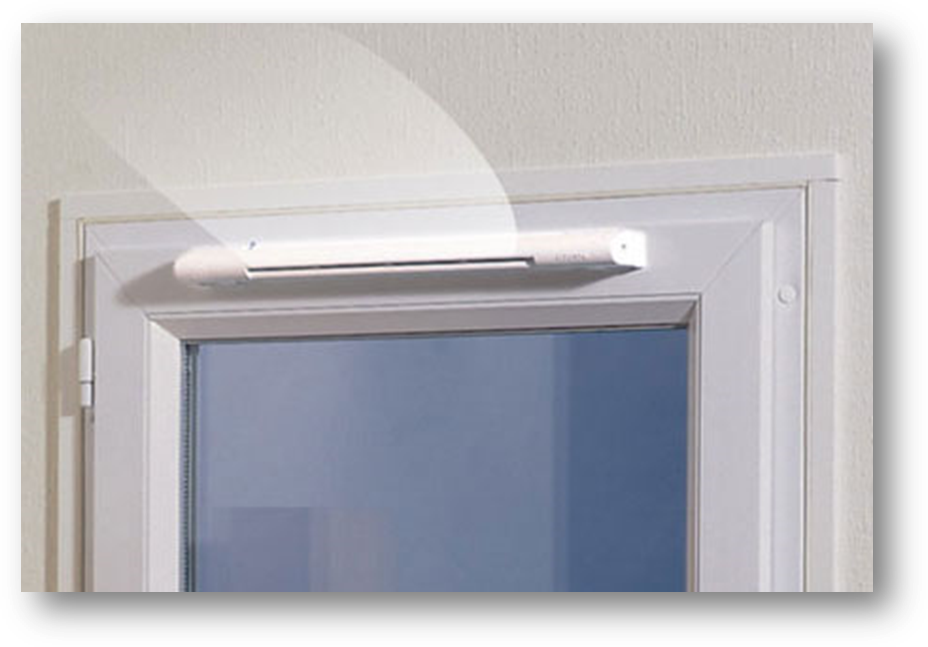

Накладные
Внешне они представляют собой ручки на ПВХ-окнах и заменяют обычные, поэтому устанавливают такие устройства на новые стеклопакеты. К их особенностям можно отнести:
- Чаще всего необходима подгонка под рамы и створки стеклопакета;
- Обычно применяются для нежилых помещений (склады, торговые и производственные площади и т.п.);
- Имеют усиленный вариант фильтра;
- Обладают пониженными звукоизоляционными свойствами;
- Инсталляция их возможна и в глухих и в открываемых оконных блоках.
К несомненному плюсу можно отнести огромную пропускную способность — до 100 кубических метров в час.
6 Процесс выполнения монтажа
Все этапы установки клапана делят на некоторое количество шагов:
- 1. Обработка стены. Если здание облицовано каким-либо материалом, то его нужно демонтировать. С внутренней части строения следует карандашом провести разметку — взять основание клапана, приложить к стене и обвести. Чуть ниже области бурения можно подвесить какую-нибудь емкость, чтобы туда падал мусор во время работ.
- 2. Бурение. Используя бур, первым делом необходимо сделать стартовое отверстие на небольшую глубину (8−10 см). Далее, нужно убрать отколовшиеся кусочки бетона и в центре отверстия сделать насечку при помощи зубила. Она требуется для более устойчивого положения бура. Во время работ стоит делать небольшой уклон наружу, чтобы влага не попадала внутрь помещения.
- 3. Чистка канала. В прорубленное отверстие необходимо вставить шланг пылесоса и удалить весь мелкий мусор.
- 4. Установка теплоизоляции. Если требуется дополнительно утеплить канал, то можно расширить отверстие. Размер расширения зависит от вида утеплителя.
- 5. Монтаж гильзы. В отверстие с утеплителем нужно вставить трубку воздуховода, ввинчивая ее.
- 6. Установка корпуса и крышки. С наружной стороны стены крепится защитная решетка. С внутренней части здания наносится разметка под корпус, сверлится отверстие, забиваются дюбеля и фиксируется панель. Затем монтируется заслонка и фильтр. Финальный этап — монтаж крышки
Приточный прибор следует регулярно чистить. В больших городах чистку нужно проводить не реже двух раз в год — грязь, пыль и копоть оседают на фильтре. Проводить чистку желательно в теплую тихую погоду, чтобы через отверстие не дул холодный воздух. Нужно извлечь крышку с внутренней части устройства, снять фильтр и шумоизоляцию. Обычно эти детали изготавливаются из синтетических материалов. Их можно просто промыть в воде с очищающим средством, высушить и поставить обратно. Что касается самого канала, то его достаточно пропылесосить.

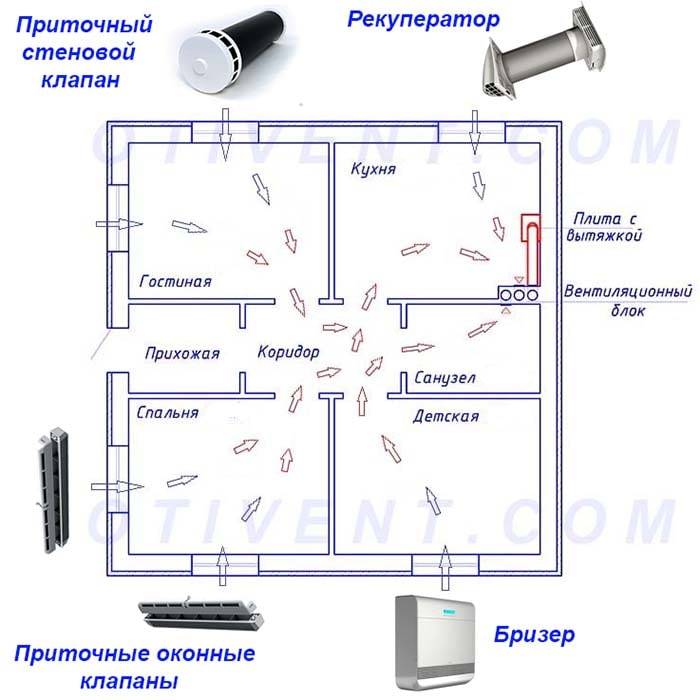

Преимущества принудительной вентиляции
Повсеместное увлечение пластиковыми окнами объясняется стремлением людей уменьшить теплообмен в холодное время года и максимальному сохранению тепла. Однако это приводит также к затруднению естественного воздушного обмена из-за герметичности окон со стеклопластиковыми пакетами. При этом в квартирах скапливаются продукты жизнедеятельности – углекислый газ и излишек влаги. Если учесть, что каждый человек в течение часа выделяет приблизительно 20 л. углекислого газа, то при отсутствии принудительной вентиляции в квартире с пластиковыми окнами концентрация вредных веществ в воздухе превышает все допустимые санитарно-гигиенические нормы.
Для обеспечения комфортной, безопасной для жизни обитателей квартиры обстановки показатели воздухообмена должны быть не меньше, чем приведенные в СНиП.
Согласно п.31-01-2003 «Здания жилые многоквартирные», норма воздухообмена составляет:
- Для жилых комнат из расчета до 20 м2 общей площади на одного человека – не меньше, чем 3 м3/ч на каждый метр жилой площади;
- 30 кубометров воздуха на одного человека за час, если на каждого приходится более 20 м3 общей площади;
- Для помещений с использованием газового оборудования (газовых плит, котлов) – 100 кубометров воздуха за час;
- Для кухни с электроплитой – не менее 60 м3/ч;
- Для ванны, туалета или совмещенного санузла – 25 м3/ч.
Список преимуществ
Обеспечить нормативные требования по обеспечению жилых помещений притоком свежего воздуха можно лишь, применяя принудительное вентилирование.
Преимущества очевидны:
- Принудительная вентиляция не зависит от времени года или погоды;
- Не нуждается в сложных инженерных расчетах при прокладке коммуникаций;
- Позволяет обеспечить приток необходимого объема воздуха во все жилые комнаты и вытяжку из помещений с повышенной влажностью, загазованностью и отсутствием естественной вентиляции (кухня, санузел, кладовые, гардероб, подсобные помещения);
- Способствует смешению внутреннего воздуха помещения с поступающим сухим, уменьшая, таким образом, возможность образования конденсата.
Многие владельцы квартир, где привычные деревянные рамы заменили на стеклопластиковые пакеты, жалуются на образование конденсата. Это происходит из-за возникновения так называемой «точки росы» – когда температура поверхности стен и окон опускается до необходимой для образования конденсата при определенной влажности. Чем выше влажность воздуха, тем выше температура «точки росы».
Так, если температура воздуха внутри помещения +18 градусов по Цельсию, а влажность – 50%, точка росы составляет 6,8. При возрастании влажности до 75% этот показатель возрастает до 13,2. То есть, с увеличением влажности воздуха внутри помещения повышается показатель температуры окружающей среды, благоприятной для образования конденсата.
Избежать подобного явления для квартиры, оснащенной пластиковыми окнами можно, обеспечив принудительное вентилирование приточно-вытяжного типа.
Востребованные модели приточных клапанов
Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.
Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400 – 1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.
Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных.
Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.
Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2. Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.
Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

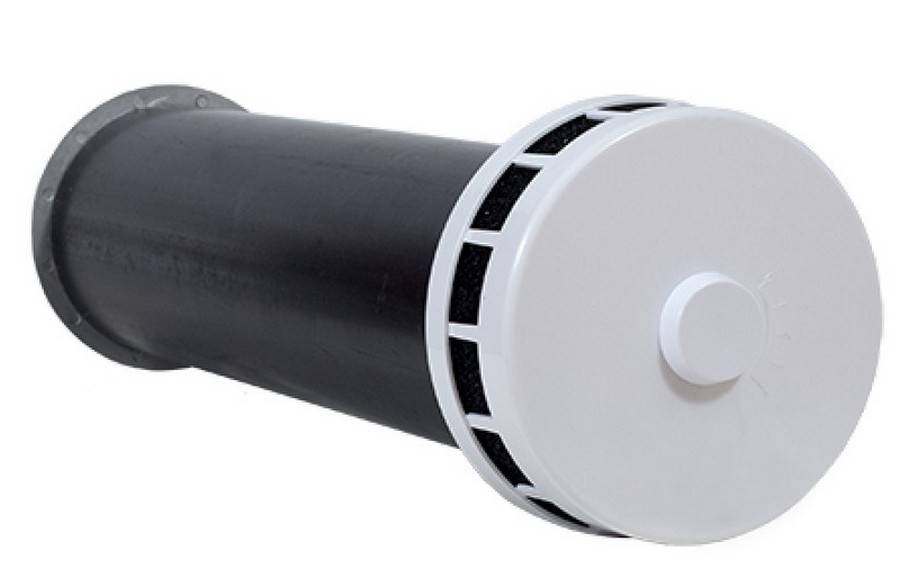

Приточный клапан в стену
Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок.
Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.
Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение
Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление – устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.
Стеновой приточный клапан комплектуется следующими элементами:
Конструкция вентиляционного приточного клапана
Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.
При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен
Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.
Регулировка и эксплуатация
Датчик влажности помогает регулировать воздухообмен через приточный клапан
Производительность приточника зависит не только от сечения канала и разницы давлений. Оптимальные показатели – 20-35 м3/ч при статическом давлении – 10 Па. В технической документации, прилагающейся к проветривателю, производительность указывается с учетом стандартной разницы давлений. Характеристики по показателям шумоизоляции должны соответствовать аналогичным параметрам металлопластикового окна. 30-35 дБ – предпочтительный диапазон. В этом случае звукоизоляция после установки клапана не пострадает. Лучше всего в условиях отечественного климата показывают себя проветриватели с тепловым разрывом.
Регулировка объема приточного воздуха предусмотрена не во всех моделях вентиляционных клапанов. Там, где это возможно, настройка может быть автоматической или ручной. В самых простых устройствах интенсивность вентиляции никак не регулируется.
Автоматический клапан работает по одному из двух принципов:
- Подача воздуха стабилизируется за счет перепада уличного и внутреннего давления. Предварительно устанавливается заданный диапазон притока и этот объем поддерживается автоматически.
- Используется полиамидный датчик. С его помощью регулируется сечение клапана: оно увеличивается при избыточных показателях влажности и уменьшается, когда показатели в норме.
Автоматические устройства стоят дороже механических, блокировка проветривания есть только в некоторых моделях.
При ручном способе настройки проветривание осуществляется по желанию владельца и с интенсивностью, которую он выберет. Недостатки в том, что механические приборы требуют постоянного контроля и есть риск переохлаждения комнаты и возникновения сквозняков. Обычно крайнее левое положение регулятора свидетельствует о полностью открытом вентиляционном отверстии, крайнее правое положение о том, что отверстие закрыто.
Особенности эксплуатации приточных клапанов:
- Нельзя полностью закрывать клапан в мороз. Если это необходимо, нужно частично заклеивать внешнюю щель, чтобы уменьшить интенсивность поступления воздуха.
- Два раза в год внешний козырек очищают пылесосом, а корпус протирают влажной тканью.
- Для очистки запрещено использовать агрессивные химические средства.
- Воздушные фильтры следует периодически менять.
- При проведении ремонтных работ клапан защищают от пыли.
Когда необходим приточный клапан?
В связи с массовой заменой деревянных оконных систем на пластиковые конструкции, эффективность естественной вентиляции стала ощутимо ниже. Если через микрозазоры между деревянными створками воздух с улицы легко проникал в помещение, то герметичные пластиковые конструкции исключили такую возможность. В подобной ситуации скорость движения воздушных потоков существенно снижается, что негативно сказывается на микроклимате в квартире.
Помимо снижения уровня комфорта в помещении, недостаточный приток воздуха может привести к появлению более серьезных проблем, среди которых:
- Повышение концентрации углекислоты – высокое содержание углекислого газа при недостатке кислорода приводит ухудшению общего самочувствия, появлению вялости, сонливости, раздражительности. Помимо снижения работоспособности, у многих отмечается повышенная восприимчивость к вирусным заболеваниям.
- Скопление аллергенов – в помещениях, которые плохо проветриваются, активно развиваются патогенные организмы. Они способны спровоцировать аллергические реакции.
- Неприятные запахи – когда скорость обновления воздуха низкая, запахи, которые появляются в результате приготовления пищи, жизнедеятельности людей, животных задерживаются в квартире.
- Лишняя влага впитывается всеми деревянными поверхностями, ускоряет коррозийные процессы металлических изделий.
Установка приточного клапана легко решает указанные проблемы.

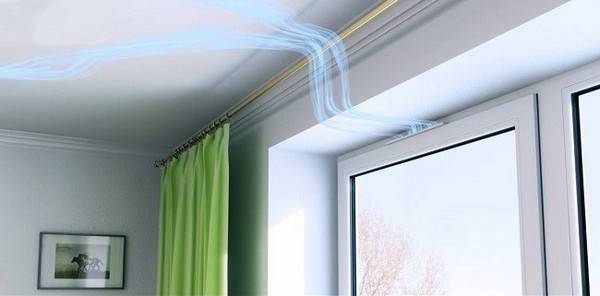

Приточный клапан помогает решить проблемы, связанные с созданием комфортных условий в помещении. Благодаря дополнительному притоку, обеспечивается увеличение скорости циркуляции воздушных потоков
Ключевой задачей приточного клапана является бесперебойная подача свежего воздуха с улицы. Такое решение актуально, когда общедомовая вентиляция некорректно выполняет свои функции и требуется дополнительный приток воздушных масс.
Использование приточного клапана позволяет обеспечить не только очищение, но и, в отдельных случаях, подогрев воздуха, поступающего с улицы.
Недостаточное количество входящего потока воздуха оказывает влияние на эффективность работы общедомовой вентиляции. Повысить скорость воздухообмена можно при помощи проветривания, однако открытые окна снижают температуру в квартире, способствуют увеличению уровня шума, чего не отмечается при установке приточного клапана
Монтаж приспособления не требует существенных финансовых затрат. Благодаря небольшому размеру, можно установить клапан в любом месте, красота декоративного оформления комнаты при этом не будет нарушена.
Виды вентиляционных клапанов, устанавливаемых на окна
Приточный оконный вентиляционный клапан AIR-FLOW
На сегодняшний день рынок строительных материалов готов предложить конечному покупателю несколько видов подобных устройств, отличающихся объемами пропускаемого воздуха и удобством эксплуатации.
Перечислим такие устройства:
Фальцевые клапана
Получили наибольшее распространение в силу своей невысокой стоимости. Их простая конструкция за счет разницы давлений подразумевает подачу воздуха с улицы внутрь помещения через небольшого размера притворы.
Малоразмерность притворов благоприятно сказывается на шумоизоляции – она остается на высоком уровне, однако недостаточная пропускная способность клапана не дает в полной мере насытить помещение свежим воздухом. Фальцевые решения добавляются к окнам и не требуют их демонтажа.
К преимуществам таких моделей клапанов для проветривания относятся:
- Возможность установки без демонтажа стеклопакета.
- Доступная цена.
- Простота монтажа.
- Допускается автоматизация.
- Часто оснащены датчиками влажности.
Климатические клапаны для проветривания хорошо сохраняют теплоизоляционные характеристики профилей и стеклопакетов.
Щелевые клапана
Обладают средней пропускной способностью, так как их исполнение предусматривает немного большие отверстия для поступления воздуха. Устанавливаются в верхней части створки окна без необходимости его демонтажа.
Стандартная ширина такого устройства – 17-40 см, высота – 12-16 см. Представлен универсальным блоком либо двумя блоками, наружным и внутренним. Пропускная способность хорошая, стоит недорого.
Преимущества таких видов приточных клапанов на пластиковых окнах:
- Допустим монтаж без снятия стеклопакета.
- Сохраняет тепло- и звукоизоляционные характеристики окна.
- Хорошая пропускная способность (около 20 куб.м/ч).
Для монтажа щелевых вентиляционных клапанов для проветривания с двумя блоками потребуется фрезеровка блока. Однако дешевые модели этого недостатка лишены.
Накладные клапана
В их конструкции заложен наибольший запас пропускания воздушной среды. Одновременно с таким несомненным плюсом в системе присутствует существенный изъян: ее наличие должно учитываться при снятии размеров под установку окна. Другими словами на уже смонтированное пластиковое окно накладной вентиляционный клапан закрепить не получится.
Это особые ручки на ПВХ окна, заменяющие обычную. На эстетизм конструкции они не влияют, но повышают эффективность.
Особенности:
- Необходима подгонка под створки и рамы, поэтому чаще монтируются на новые окна.
- Основная сфера применения – нежилые помещения. Это склады, торговые площади, заводы, офисы.
- За счет фильтра защищают помещение от пыли.
- Шумоизоляционные параметры недостаточно эффективны.
- Хорошая пропускная способность (до 100 куб.м/ч).
- Возможность монтажа в глухих и открываемых окнах.
Минус – установка возможна только до монтажа стеклопакета. В быту встречаются редко.
Ручные и автоматические
Ручные – самый дешевый вариант оконных клапанов для вентиляции. Управление производится вручную при помощи элемента, расположенного на корпусе. Микроклимат комнаты при регулировке интенсивности воздушных потоков не учитывается.
В автоматических присутствует встроенный датчик, задача которого – определение влажности. Исходя из ее значения, устройство регулирует интенсивность потока.
Возможны несколько положений ручки регулятора:
- В центре. Воздух будет поступать по всем направлениям.
- Вниз. Поступление масс возможно только в нижнем направлении.
- Вверх. Приточный воздух всасывается только вверху.
Закрыто. Воздушные потоки в помещение не поступают.
-
Инструкция по монтажу
Сначала определимся, сколько клапанов нужно поставить на окно, чтобы нормально вентилировать помещение. Если опираться на паспортные характеристики, то для воздухообмена в жилых комнатах потребуется минимум 2 приточных устройства, столько же на кухне.
Учитывая недостатки приточных оконных вентклапанов, предлагаем вначале установить по 1 устройству в каждой комнате. Потом наблюдаем за изменениями домашнего микроклимата и при необходимости добавляем еще по 1 клапану. Оптимальный вариант – 1 «приточка» на 1 окно, не больше.

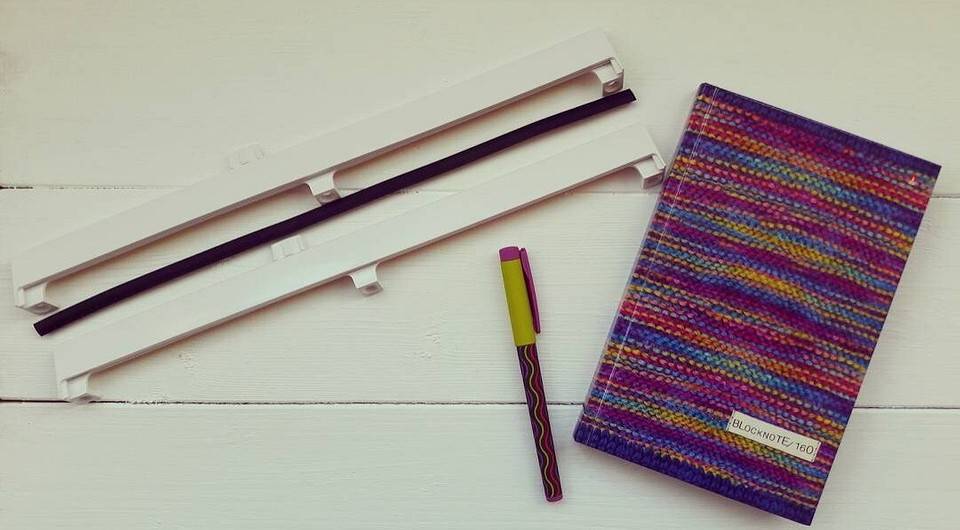

Установка накладного вентиляционного клапана
Устройство монтируется горизонтально на верхнем торце открывающейся створки или форточки. Как это делается:
- Откройте окно, наметьте место установки клапана, приложив корпус к торцу.
- Надрежьте и снимите участок оконного уплотнителя на створке, как показано ниже на фото. Такой же кусок резины удалите с основной рамы напротив клапана.
- На притворе окна расположен паз, вставьте в него 3 пластиковых фиксатора под саморезы. Разумеется, крепежные элементы должны совпадать с отверстиями на корпусе.
- Удалите с клапанной крышки клейкую ленту, прикрутите ее шурупами к фиксаторам. Убедитесь, что створка закрывается нормально.
- Вместо уплотнительной резины, срезанной с основной рамы, нужно наклеить специальную полосу (идет в комплекте с проветривателем).
На этом монтаж накладной «приточки» окончен. Обрезки штатного уплотнителя не торопитесь выбрасывать, возможно, они еще пригодятся. Процесс установки вентклапана Air-box смотрите на видео:
Инсталляция щелевого устройства
Чтобы установить приточный клапан на окно без открывающихся форточек, придется снять стеклопакет и выполнить фрезерование сквозной щели. Отсюда совет: если не владеете навыками слесарного дела и не располагаете нужным инструментом, лучше позовите мастера-установщика. При монтаже проветривателя на створку либо балконную дверь стеклопакет снимать не нужно.
Чертеж установки вентклапана AERECO с использованием телескопического канала, который вставляется внутрь профиля рамы
Как установить приточный щелевой клапан:
- Определите место крепления внутренней части – вверху рамы, посередине оконного просвета. Выполните разметку. Допускается небольшое смещение в сторону вертикального профиля, стоящего на середине окна.
- Привинтите к раме шаблон на 2 самореза. Наметьте керном ряд отверстий Ø8…12 мм (размер зависит от модели клапана).
- Просверлите длинным сверлом сквозные отверстия в профиле. Не торопитесь, строго выдерживайте угол сверления 90°, иначе выходные отверстия пойдут вразброд. А лучше используйте специальную насадку на дрель, позволяющую четко соблюдать прямой угол.
- С помощью ручного инструмента выпилите из ряда отверстий сплошную щель. Стружку изнутри профиля удалите пылесосом.
- Открутите шаблон, установите внутренний корпус клапана и наружный приточный козырек.
Фрезерование просвета для оконного клапана – работа довольно трудоемкая и точная. Щель должна получиться ровной, повреждения металлопластикового профиля – минимальными. Как проветриватель устанавливается в створке ПВХ окна, показано в очередном видео:
