Винтовые сваи что это? Почему так быстро завоевывают популярность?

Основные плюсы свайно-винтового фундамента

Отдавая свое предпочтение тому или иному типу фундамента, наш выбор всегда основывается на его положительных качествах, поэтому давайте с них и начнем.

1. Стоимость фундамента Точной цифры, на сколько свайно-винтовой фундамент обойдется дешевле, чем другие типы, на вскидку Вам никто не скажет, потому что необходимо учитывать множество факторов, начиная от глубины заложения, и заканчивая весом и размером самой постройки. Но, как показывает практика, выгода начинается от 20-40%, по сравнению со столбчатым и мелкозаглубленным ленточным фундаментом, а если сравнивать его с заглубленным ленточным или монолитной плитой, то здесь цена уже может отличаться в несколько раз, а в наше время — это огромный плюс. 2. Легкость и удобство монтажа Монтаж свайно-винтового фундамента настолько прост, что его можно осуществить своими руками, без применения спецтехники и дорогостоящих инструментов, прибегнув лишь к помощи друзей или родственников. Как правило, достаточно 3 человек, чтобы без проблем осуществить монтаж. 3. Очень быстрый монтаж винтовых свай Значительный плюс винтовых свай, потому что в большинстве случаев, монтаж фундамента осуществляется за 1-2 дня. В то время, как другие типы фундамента, включающие в себя такие этапы, как копку, армирование, устройство опалубки и заливку бетона, займет гораздо больше времени, сил и средств. Но стоит помнить, что время монтажа полностью зависит от профессионализма работников, грунта и глубины заложения винтовых свай. 4. Уклон на участке — не помеха для свайно-винтового фундамента Каким бы ни был уклон на Вашем участке, он не будет проблемой для монтажа свайно-винтового фундамента. Большая разница в высоте (5-8 метров), может стать практически не преодолимой преградой для железобетонных типов фундамента, а свайно-винтовой – с этой задачей справиться. Тут стоит отметить, что другой тип фундамента, например ленточный, с этой задачей тоже может справиться, но это обойдеться Вам в несколько раз дороже. 5. Чистый участок после заложения фундамента В процессе заложения фундамента, на участке не будет лишних отходов и грязи, таких как выкопанный грунт, пролитый бетон, следы от техники на газоне и т.д. Хоть и не такой значительный, но все же плюс. Закладывая фундамент на винтовых сваях, Вам не придется думать, куда деть лишний грунт, как очистить участок 6. Монтаж в любое время года В отличие от бетонных и железобетонных фундаментов, устройство которых в зимний период предусматривает дополнительные затраты на прогрев бетона, противоморозные добавки и т.д., монтаж винтовых свай можно производить практически при любой температуре воздуха и без дополнительных затрат. Тем более, все знают, что строительство зимой гораздо дешевле. 7. Теплый пол в доме Особенность этого фундамента такова, что между грунтом и полом дома присутствует приличная прослойка воздуха, а как известно, воздух – хороший теплоизолятор. Таким образом, если сравнивать полы по грунту, и полы «висящие в воздухе», то теплее будут вторые, при одинаковых затратах. А это уже значительный плюс в пользу винтовых свай. 8. Быстрая готовность Если бетонные фундаменты предусматривают затвердевание в течение 28 суток, а также время для усадки, перед тем, как начнется монтаж стен, то свайно-винтовой фундамент, готов к расчетным нагрузкам сразу после монтажа. 9. Простота наращивания фундамента В случае, когда Вам необходимо, по каким-либо причинам, после монтажа винтовых свай, немного изменить проект дома, планировку, или просто пристроить что-либо, нарастить свайно-винтовой фундамент не составит особого труда. Что не всегда возможно сделать без значительных затрат с другими видами фундаментов. 10. Несложный ремонт фундамента От некачественных материалов, неправильного монтажа, да и вообще неквалифицированных специалистов – не застрахован никто. Так вот, если по какой-либо причине, винтовая свая лопнет, то ее легко будет заменить, даже если дом уже будет построен. А вот если лопнет ленточный или плитный фундамент, то ремонт обойдется Вам в очень большую сумму. 11. Не тянет влагу из грунта Благодаря тому, что связь дома с грунтом осуществляется только через металлические сваи, влага, расположенная в земле, никаким образом не сможет проникнуть ни в стены, ни в пол Вашего дома.

Для каких условий он подходит

Ленточные основания достаточно универсальны и подходят для строительства на большинстве участков.

Основные ограничения:

• Наличие высоко стоящих грунтовых вод.
• Слабая несущая способность грунта.
• Сложный состав грунта, чередование плотных и рыхлых слоев.

Кроме того, важным фактором является наличие сезонных подвижек грунта или т.н. морозного пучения. Оно обычно проявляется на глинистых грунтах, задерживающих влагу. В зимнее время вода замерзает и расширяется, выталкивая основание наружу.

Эти усилия неравномерны и отрицательно воздействуют на ленту, образуя трещины. При этом, на сухих грунтах лента ведет себя превосходно и никак не реагирует на низкие температуры.

Преимущества

1. Установка фундамента возможна на любом грунте – за вычетом пары исключений, винтовые сваи могут выполнять несущую функцию в любых условиях.
2. Минимум земляных работ – нет необходимости прокапывать глубокие траншеи или производить земельные работы, так как ни предварительного выравнивания, ни выкапывания ям на участке не требуется.
3. Монтаж на любом рельефе – сваи позволяют вывести ровное основание для дома как на ровных территориях, так и на имеющих уклон.
4. Нет ограничений на сезонность работ – устанавливать фундамент можно в любую пору, даже зимой.
5. Требуется минимум строительной техники и рабочих рук – в случае с мягким грунтом и качественными наконечниками работу способны выполнить всего три человека.
6. Высокая скорость установки опор – длительность работ по монтажу фундамента занимает не более 3-х суток.
7. Простая перепланировка – к строению со свайным фундаментом легко добавить дополнительную площадь.
8. Экономичность – возведение фундамента с самыми простыми сваями позволит сэкономить до 30% средств, в сравнении с аналогами.
9. Позволяют нивелировать перепады высот.
10. Повышенная устойчивость к зимнему пучению грунта.
11. Если залить пустоты сваи после монтажа, можно усилить ее несущую способность, увеличить сопротивляемость изгибу и долговечность. Повторное использование такой опоры невозможно.
12. Возведение дома можно начинать без задержки после установки свай.
13. Сваи могут применяться повторно – если пустоты опор не залиты бетоном, то их легко демонтировать и повторно использовать.
14. Простой ремонт – в случае поломки одной опоры ее можно восстановить гораздо дешевле и быстрее, чем в случае с заливным или даже забивным фундаментом.
15. Возможность нарастить высоту фундамента – после установки и выравнивания полости опор их можно без проблем нарастить.
16. Теплый пол в доме – благодаря закрытому подполу и наличию воздушной прослойки пол в помещении будет теплым даже при наличии минимального количества изоляции.
17. Здание не впитывает влагу – важный параметр с учетом того, что строения будут иметь стены из дерева или пеноблоков, чувствительных к влаге. Без прямого контакта с грунтом дом остается сухим, а образующаяся влага в подполе изолируется всего одним слоем соответствующей изоляции.
18. Наличие подземных коммуникаций – не препятствие строительству, так как внедрение в землю опор минимально и позволяет обойти подземные линии снабжения.
19. Для неответственных сооружений (забор, ворота) сваи с винтом можно создать собственноручно, используя сварку, болгарку и металлопрокат.

Варианты свайного фундамента

Фундамент на сваях имеет несколько разновидностей, которые отличаются технологией установки и областью применения.

Забивные сваи

Это стержни из железобетона, которые забиваются глубоко в грунт. Технология данного строительства опирается на точные расчеты распределения всей нагрузки будущего здания данным опорам фундамента. Сваи забиваются вглубь до тех пор, пока не попадут в самую устойчивую область грунта. Данный вид основы фундамента используют в промышленном строительстве, так как работа по забиванию свай в грунт проводится  тяжелой специальной техникой. Для загородного дома или дачи такой вид свай не подходит, так как установить их своими руками невозможно.

Место под домом с высоким фундаментом из свай можно использовать, как навес для машины

Буронабивные сваи

При таком виде фундамента необходимо сначала пробурить скважины, в которые закладываются сваи и заливается бетон. Этот вид монтажа опор применяют чаще всего в строительстве многоэтажных зданий. Техническая трудоемкость, сложные расчеты и высокая стоимость работ являются минусом фундамента на буровых сваях.

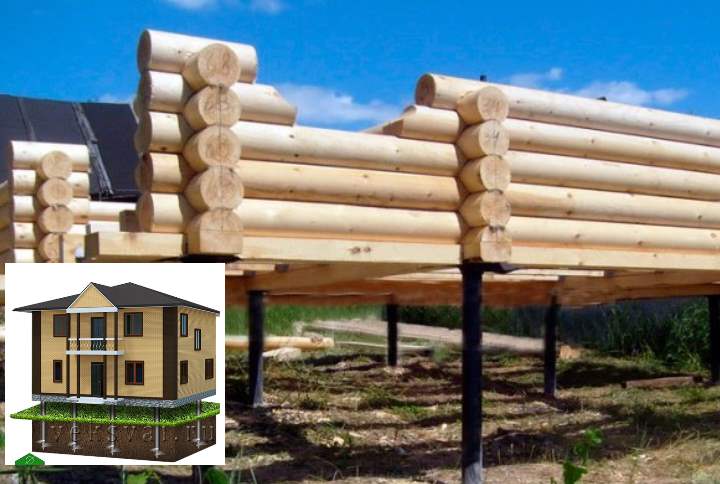

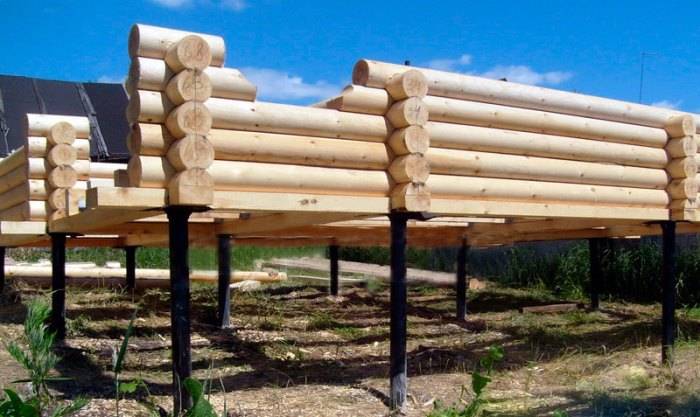

Фундамент на винтовых сваях

Винтовые сваи можно установить своими руками, не применяя дорогостоящую спецтехнику

Свайно-винтовой фундамент, плюсы и минусы которого рассматриваются ниже, можно закладывать даже без помощи специальной техники, поэтому данный метод обустройства фундамента является наиболее доступным для монтажа своими руками.

Преимущества и недостатки свайно-винтового метода

Основными плюсами фундамента на винтовых сваях являются:

• доступная цена;
• скорость работы;
• возможность самостоятельного монтажа;

Для устойчивости и прочности фундамента, винтовые сваи завинчиваются до погружения в твёрдый грунт

• закладка практически в любой грунт;
• независимость от времени года.
• производится без предварительных земляных работ;

К минусам свайно-винтового метода можно отнести:

• подверженность коррозии при нарушении защитного слоя стальной трубы;
• невозможность монтажа в скалистых местах;
• проблематичность установки вблизи других строений;
• потребность в точных расчетах глубины залегания опоры.

Чертёж дома с разметкой под размещение свай

Это интересно: Планы двухэтажных домов — примеры удачных проектов

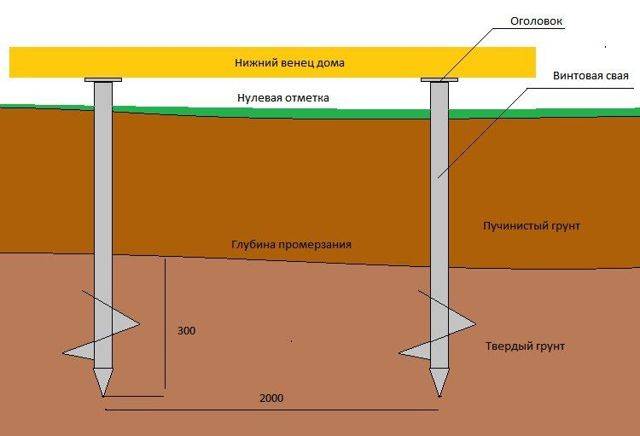

Этапы строительства и установки винтового фундамента

Технология обустройства такого основания проста и не требует рытья траншей. Пошагово:

1. Начинают работы с разметки земельного участка, устанавливая колышки по периметру – это будут места для ввинчивания опор.
2. Далее, натягивают шнур между ними – это контур будущего основания дома.
3. Далее вынимается грунт на 10-15 сантиметров под каждую опору, исходя из диаметра лопастей.
4. По разметке нужно ввинтить опоры в грунт. Для этой цели в верхней части сваи выполнены отверстия – в них вставляют лом или трубы (зависит от диаметра свай), они и будут рычагами для закручивания.
5. Свая должна вкручиваться строго перпендикулярно поверхности грунта. Полностью свая не вворачивается – остается некоторый запас.
6. Опоры делают одинаковыми по длине – излишки срезают болгаркой.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

Во время работ очень важно проконтролировать перпендикулярность с помощью уровня. После выполненных действий опору обязательно заполняют бетоном для исключения попадания внутрь влаги, увеличения прочности изделия и жесткости всей конструкции

После выполненных действий опору обязательно заполняют бетоном для исключения попадания внутрь влаги, увеличения прочности изделия и жесткости всей конструкции.

Далее, приваривается дополнительный элемент – оголовок. Именно на него будет установлена плита или же балка ростверка. При этом какие-либо перекосы недопустимы!

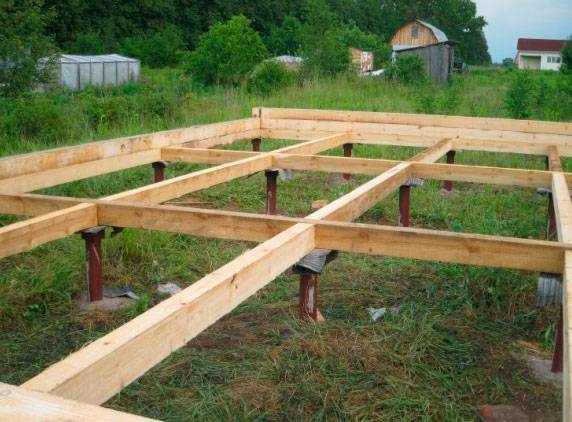

После уже производят обвязку, которая делается по деревянным или же металлическим перемычкам. В том или ином случае необходима обработка антисептиком или антикоррозийным средством соответственно.

При некотором опыте можно не прибегать к услугам специальных бригад, а выполнить работы своими руками – достаточно хотя бы раз посмотреть на то, как это правильно делается, а также иметь хотя бы минимальные строительные навыки.

Виды

Существуют различные варианты конструкции свай. Они делятся на категории по различным признакам.

Используемый материал:

• Деревянные. Используются ошкуренные бревна с заостренным концом. При погружении на свободный торец одевают специальный оголовок, защищающий его от расклепывания. Устанавливаются только забивным способом, имеют относительно малую длину. В последнее время практически вышли из употребления из-за низких эксплуатационных качеств древесины, но еще кое-где встречаются в частном строительстве. Отчасти это вызвано коротким периодом службы — около 30-40 лет.
• Железобетонные. Наиболее распространенные и эффективные опоры. Используются как в частном, так и в промышленном строительстве. Изготавливаются на специализированных предприятиях, оборудуются напряженной продольной арматурой с высоким коэффициентом устойчивости к деформации. Бетон, применяемый для отливки, содержит водоотталкивающие и термоустойчивые добавки, дающие сваям возможность хорошо переносить контакт с влагой и повышенную морозостойкость. Существуют также буронабивные сваи, которые отливаются из бетона непосредственно на площадке. Они имеют меньшую глубину погружения и прочность, но доступны для самостоятельного монтажа. Срок службы Ж/Б свай достигает 150 лет (иногда и больше).
• Металлические сваи. Специального производства забивных металлических свай нет. Изготавливаются только винтовые сваи, представляющие собой трубу с острым наконечником и спиралеобразными режущими лопастями. Погружение винтовых свай производится путем завинчивания в грунт наподобие шурупов. В качестве забивных свай используются различные виды прочных труб или изделия металлопроката — швеллер, двутавр, рельс и т.д. Срок службы металлических свай составляет 50-75 лет.

По типу передачи нагрузки:

• Сваи-стойки. Они опираются непосредственно на плотные глубинные слои грунта. Глубина погружения зависит только от морфологии слоев, условий рельефа и прочих геологических факторов. Способны обеспечить максимальную несущую способность и устойчивость здания.
• Висячие сваи. Удерживаются в грунте за счет силы трения между грунтом и боковыми стенками, а также вследствие уплотнения грунта под острием. На буронабивных скважинах принято делать подушку большего диаметра, образующую род подставки. Она повышает площадь опоры и увеличивает несущую способность сваи.

По конструкции:

• Монолитные. Это все виды забивных свай.
• Оболочечные. Представляют собой полую водонепроницаемую оболочку (опалубку), в которую устанавливается арматурный каркас и заливается бетон. Изготавливаются непосредственно на площадке, удобны при самостоятельном строительстве.

ВАЖНО!
Разновидностей свай очень много, но большую часть составляют забивные Ж/Б образцы, обладающие наиболее удачным набором эксплуатационных качеств и изготовленные с соблюдением технологических требований.

Как правильно выбрать подходящие сваи для фундамента

Правильный выбор свай основывается на следующих факторах:

1. Цене.
2. Скорости монтажа.
3. Надежности и долговечности.

Учитывая все достоинства и недостатки приведенных выше оснований по обустройству, взвесив все «за» и «против», нужно сделать свой оптимальный выбор.

В частном малоэтажном строительстве в последнее время чаще применяют винтовые сваи.

Помимо того, что винтовые сваи идут на обустройство традиционных ростверков, некоторые их виды идут на усиление плитных, а также и ленточных оснований.

Трубчатые конструкции с приваренными или же литыми наконечниками дают возможность осуществлять строительство там, где это сделать весьма затруднительно:

• На болоте.
• На воде.
• На косогоре.

И все это без планировки участка под застройку. Сама суть технологии в том, чтобы сделать минимальной касательную нагрузку на такую опору.

Оптимальная конструкция сваи для строительства малоэтажного:

1. Корпус. Бесшовная труба со стенкой в 4-4,5 миллиметра из стали Ст3. Больший ресурс у конструкции из стали 30ХМА – стенка в данном случае – от 6 до 10 миллиметров.
2. Лопасти. Они приварены к корпусу или же выполнены в виде функционально законченного наконечника – литого или сварного, который также приваривают к корпусу.

Какой бы не была конструкция – она многофункциональна. Выбор же винтовой опоры следует базировать исходя из СНиП – строительных норм и правил (последняя редакция от 2011 г.)

Типы опор:

• Узколопастные. По сути, это аналог того же самореза, то есть, многовитковая опора. Наконечник литой, приварен к корпусу сваркой. Применяется для плотных пород почвы и вечной мерзлоты.
• Широколопастные. Для легких строений.
• Многолопастные. Для лучшего упора. Они предназначены для трехуровневых построек с мансардой.

Большинство индивидуальных застройщиков даже и не подозревают, каков спектр применения этих опор:

1. Бани.
2. Коттеджи.
3. Заборы.
4. Беседки.
5. Теплицы.
6. Рекламные конструкции.
7. Столбы ЛЭП.
8. Временные постройки. Здесь присутствует возможность демонтажа и переноса на другое место.
9. Заборы.
10. Мосты и причалы.

Здесь приведен далеко не полный перечень, где можно использовать винтовые опоры.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

Окончательный и правильный выбор осуществляется с помощью детальных инструкций СНиП.

Для того чтобы увеличить надежность и долговечность винтовой сваи нужно нанести на нее специальное антикоррозийное покрытие.

Из самых существенных недостатков стоит выделить следующий: необходимость обустройства фальш-цоколя и тщательная изоляция коммуникаций под домом.

Достоинства же явно перевешивают недостатки, и кроме приведенных выше плюсов нужно добавить следующие:

• Быстрая сдача объекта.
• Малый объем земляных работ.
• Пригодность под застройку любого участка земли.
• Ремонтопригодность.
• Всесезонность застройки.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

Правильное расстояние между опорами при проектировании – залог многолетней эксплуатации такого основания.

Кроме того стоит уделять особое внимание качеству изделий – экономичные технологии не придадут надежности конструкции

Сварной наконечник

Опорные элементы со сварным наконечником – это дешевые изделия невысокого качества, особенно если они изготавливаются кустарным способом. К нижней части стальной трубы с заостренным концом приваривается буровая лопасть. Если лопасть расположена неправильно, такую сваю невозможно вертикально погрузить в грунт – она будет «уходить» в сторону.

Еще одна проблема сварных наконечников – низкое качество сварки и самого металла, из которого выполнена лопасть. У таких изделий лопасти легко деформируются и даже отрываются, если в процессе погружения опора натыкается на камни в грунте. Отрыв лопасти можно почувствовать в ходе работ по установке – труба будет слишком легко проворачиваться.

Если из-за низкого качества сварки и антикоррозийной обработки шов разрушится спустя несколько лет после обустройства фундаментного основания, свая потеряет опору. Это грозит неравномерным проседанием фундамента под нагрузками, разрушением ростверка, а затем и стеновых конструкций. Постройка в короткие сроки приходит в аварийное состояние.

Критические отзывы о винтовых свайных фундаментах в первую очередь базируются на опыте строительства подземных оснований с применением некачественных опорных элементов со сварным винтовым наконечником.

Недорогие изделия данного типа подойдут для возведения временных легких построек, различного рода ограждений и навесов. Для домостроения применять опоры со сварной лопастью рискованно.

Классификация (разновидности) свайных фундаментов

Свайный фундамент подразделяется на несколько видов, в зависимости от типа свай, метода монтажа и других факторов. Ознакомиться с классификацией нужно перед началом строительства, особенно если планируется всю работу провести самостоятельно, не прибегая к помощи спецтехники.

По методу погружения

Рассматривая, какие бывают сваи, классифицировать их нужно по методу погружения:

1. Забивные. Установить в обычный или вечномерзлый грунт их можно только при помощи специальной строительной техники – вибропогружателя.

2. Набивные. Представляют собой железобетонные трубы, которые создаются бурением скважин и заливкой их раствором бетона.

3. Буровые. Железобетонные сваи, устанавливаются в предварительно пробуренных скважинах.
4. Винтовые. Столбы в виде сверл, ввинчиваются в землю ручным методом.

По способу воздействия на почву

1. Висячий. Нагрузка передается на землю посредством трения о бока материала.
2. Стойки. Нагрузку принимает на себя прочная часть земли, расположенная под несущим слоем. В этом случае не допускается осадка свайного фундамента.

По методу размещению элементов в грунте

Следующая классификация определяет способ размещения металлических столбов в грунтах:

1. Одиночный. Каждая свая устанавливается отдельно и не объединяется с другими элементами.
2. Коллективный. Сваи объединяются в ленты, располагаемые по периметру стен. При таком методе установки нагрузка распределяется равномерно на все опоры. Подходит для неустойчивого типа грунта и местности со скоплением осадков.
3. Кустарный. Этот свайный фундамент представляет собой объединение нескольких свай, находящихся под несущими элементами здания.

Устанавливаются сваи вертикально, но при строительстве дома на склонах опоры монтируются под наклоном. Данный тип подходит для местности, подверженной постоянным сильным осадкам, которые приводят к подвижности земельного участка.

По материалу изготовления

Какие бывают сваи определяют по материалу, используемому при изготовлении.

1. Стальные. Металлические элементы прочные, долговечные, подходят для установки в вечномерзлых грунтах и каменистой почве. Но есть и минусы у стальных труб. К ним относится необходимость проведения антикоррозийной обработки, большой вес, высокая стоимость материала.
2. Деревянные. Изготавливаются из древесины хвойных пород, отличаются низкой стоимостью. Минусы – подверженность гниению, недолговечность. Используются в строительстве редко. Недостатки деревянных свай легко устраняются специальными смесями.
3. Железобетонные. Изготавливаются на строительной площадке при наличии специальной техники. Для производства используется высококачественный бетон марки выше 200. Плюсы – устойчивость к физическим и погодным воздействиям, срок службы более 100 лет. Недостатки – высокая стоимость, необходимость покупки или аренды техники для изготовления свай.

По типу строения

Свайный фундамент подходит для строительства малоэтажных зданий:

1. Для дома из бруса подходит основание из железобетонных или металлических свай с ростверком.
2. Кирпичное здание требует прочного основания, созданного из железобетонных свай.
3. Каркасный дом не требует дополнительного укрепления, для него подойдет фундамент на основе обработанных деревянных свай.
4. Под баню фундамент не требует укрепления и устанавливается из любого вида свай.

Какие виды свайных фундаментов подходят для конкретной площадки, определит специалист после анализа почвы.

Что лучше: винтовые сваи или бетонные (забивные, буронабивные, сваи-оболочки)?

Забивные ж/б сваи в большинстве случаев работают как висячие, то есть их несущая способность обеспечивается в первую очередь трением по боковой поверхности. Следовательно, при проектировании фундамента на их основе необходимо дополнительно выполнять расчеты на воздействие касательных сил морозного пучения.

Морозное пучение связано с наличием в порах грунта воды и ее замерзанием.

На степень пучинистости влияют разные факторы, в том числе уровень расположения грунтовых вод. Так если он расположен выше отметки глубины промерзания, то выпучивание фундаментной конструкции может достигнуть нескольких метров. Кроме того, грунт в разных частях участка может подниматься на разную высоту, что усугубляет негативное воздействие на основание.

В результате с течением времени фундамент неравномерно деформируется, что вызывает крены, образование трещин и т.д.

В связи с этим согласно обязательному приложению Ж «Расчет свайных фундаментов на воздействие сил морозного пучения» СП 24.13330.2011 «Свайные фундаменты»: «при строительстве зданий и сооружений на свайных фундаментах в сезоннопромерзающих или искусственно замороженных пучинистых грунтах необходимо учитывать касательные силы морозного пучения. Расчет оснований и свайных фундаментов по устойчивости и прочности на воздействие сил морозного пучения грунтов следует производить при эксплуатации неотапливаемых сооружений, мачт линий электропередачи и мобильной связи, трубопроводов и др.».

К неотапливаемым сооружениям относят все строения, которые не оказывают теплового воздействия на грунт. Так как большинство строений на свайных фундаментах имеют высокий ростверк, и их пол не соприкасается с грунтом, они не оказывают теплового воздействия на грунт под ними.

Таким образом, для свайных фундаментов с высоким ростверком (исключением являются фундаменты из широколопастных винтовых свай, при установке которых лопасть располагается за глубиной промерзания, что позволяет ей противостоять негативному воздействию касательных сил морозного пучения) нужно обязательно выполнять расчет по устойчивости, подтверждающий, что удерживающие силы (собственный вес, полезная нагрузка, силы сопротивления, удерживающие сваю от выпучивания из-за трения ее боковой поверхности о талый грунт, лежащий ниже расчетной глубины промерзания) превосходят «выпучивающие» (касательные силы морозного пучения).

В случае касательных сил грунт примерзает к боковым стенкам фундамента, поднимая их за счет сил бокового трения, образовавшихся при смерзании. Примерзнув к стенкам фундамента, вспучивающийся грунт поднимает и фундамент, разделяя его на части. Эти силы могут достигать 5-7 тс на квадратный метр боковой поверхности фундамента.

Формула расчета имеет вид:

Расчеты на действие сил морозного пучения в средне- и сильнопучинистых грунтах показывают, что для уравновешивания касательных сил морозного пучения для пригруженных сооружений нужна заделка в непучинистые грунты на глубину равную слою сезонного промерзания. Для непригруженных и легких сооружений – на глубину не менее 2 толщин сезоннопромерзающего слоя.

При нормативной глубине промерзания 1,5 м, минимальная глубина забивки свай составляет в средне- и сильнопучинистых грунтах:

• для пригруженных сооружений – 3 м;
• для непригруженных и легких – 5,5 м.

Так как забивные сваи малого сечения устанавливаются с помощью малогабаритных сваебойных установок, часто они оказываются заглублены в грунт не более чем на 3-4 м, что создает серьезную угрозу безопасности.

Еще один важный аспект – сечение забивных железобетонных свай. Хотя ГОСТ 19804-2012 указывает минимальное допустимое сечение 200х200 мм. Тем не менее, строительные компании часто предлагают сваи сечением 150х150 мм, которых даже нет в нормативных документах. Если же такие сваи выполнены из бетона, марка морозостойкости которого ниже F100, то срок эксплуатации таких конструкций не превысит 5-6 сезонов.

Подводя итог, можно сделать вывод, что забивные железобетонные сваи, при условии их соответствия строительным нормам и правилам, – хорошее, но довольно дорогое решение для фундамента.

В качестве альтернативы могут быть использованы винтовые сваи. Конечно, это решение также имеет определенные особенности, с которыми необходимо считаться (подробнее «Минусы свайно-винтового фундамента»), однако если участь слабые и сильные стороны такой конструкции как на этапе проектирования, так и на этапе строительства, возможно не только избежать проблем, но и добиться увеличения показателей эффективности, срока службы и т.п.

Свайный фундамент после постройки

Рассмотрение возможных проблем после постройки сооружений на свайных фундаментах и вероятных причин их появления поможет избежать ошибок при выборе и установке конструкций.

Проблема	Вероятная причина
Проседание в грунте	Разрушение опоры коррозией из-за отсутствия или низкого качества защитного покрытия, агрессивной среды грунта. Неверный выбор конструкции свай и их геометрических параметров (длины, диаметра, толщины стенок). Неверно выбранный шаг (расстояние между сваями). Нарушение технологии установки (например, монтаж с отклонением от вертикального положения)
Коррозия опор	Отсутствие или несоответствие условиям эксплуатации защитного покрытия. Нарушение защитного покрытия из-за ошибок на этапе монтажа. Высокая агрессивность среды грунта. Влияние блуждающих токов в почве.

Заявленный срок эксплуатации свайных фундаментов достигает 100 лет. Фактических подтверждений подобных возможностей не существует из-за того, что технология стала применяться относительно недавно. Производители отдельно оговаривают условия, при которых гарантируют возможность длительной эксплуатации свайных опор:

• точность инженерных расчетов при проектировании фундаментов с учетом данных, полученных при исследовании грунта (для этих целей часто устанавливают пробную сваю),
• правильный выбор свай по типу и геометрическим параметрам,
• высокое качество опор (достаточная толщина металла, использование прочных сплавов, наличие антикоррозионного слоя), отсутствие нарушений на этапе установки.

Факторы, влияющие на долговечность винтовых свай

Реклама уверяет, что фундамент на винтовых сваях способен прослужить не менее столетия. Так ли это на самом деле, или это всего лишь очередная уловка маркетологов? Практика показывает, что такое вполне возможно, ведь некоторые из маяков, возведенных еще при Митчелле, стоят до сих пор. Однако нас больше интересует судьба не какого-то маяка в далекой Европе, а маленького загородного домика где-нибудь в Подмосковье, на Урале или на берегу Енисея. Сколько простоит он, будучи возведенным на фундаменте из винтовых свай, произведенных не где-то и когда-то, а здесь и сейчас?

На основании экспериментальных данных были оценены сроки службы стальных винтовых свай в грунтах с различным электрическим сопротивлением. Согласно этим оценкам в грунте с низкой коррозионной активностью (например, сухие сланцы или сухой песок) сваи из не оцинкованного металла прослужат не менее 300 лет, а из металла с защитным покрытием – 800 лет и более. Впечатляет, не правда ли? Однако это грунт, идеальный с точки зрения способности (а точнее неспособности) вызывать коррозию металла.

Рассмотрим для сравнения другой предельный вариант. В грунтах с очень высокой коррозионной активностью (морской грунт, ил, влажная глина, торф) средний прогнозируемый срок службы стальной винтовой сваи составляет всего 30 лет (если свая изготовлена из оцинкованного металла, эта цифра увеличится до 70-75 лет).

Следует сделать одну важную оговорку. При проведении всех этих расчетов предполагалось, что свая произведена в соответствии с используемым на Западе стандартом ICC AC358, т.е. толщина стенок ее ствола составляет 8 мм. Но найти на российском рынке винтовые сваи из горячекатаных стальных труб с такой толщиной стенок практически невозможно. Сколько продержится в агрессивной среде «стандарт» отечественного производства, т.е. свая, изготовленная из сварной трубы с толщиной стенок 3-4 мм, – никому не известно, но явно существенно меньше 30 (75) лет.

Из всего вышесказанного следует, что обещаемые в рекламе 100 лет службы фундамента на винтовых сваях – это не более чем пустые слова. Сваи могут прослужить и существенно больше, и существенно меньше – все зависит от качества продукции и условий эксплуатации, о чем в рекламе не говорится ни слова.

В целом срок службы винтовых свай зависит от трех основных параметров:

• толщина стали, использованной для изготовления ствола и лопастей сваи,
• толщина и качество защитного антикоррозионного покрытия,
• химическая активность грунта на данном участке.

Не зная этих характеристик свай и эксплуатационных условий, нельзя даже сделать предположения о том, как долго они прослужат.

Уменьшению срока службы винтовых свай способствует и широко распространенная у наших строителей практика обваривания винтовых свай связками из металлических швеллеров или уголков. Конечно, устройство подобных связок между сваями оправдано при монтаже фундамента в грунте со слабой боковой поддержкой. Однако соединение стальных свай перемычками из токопроводящего материала приводит к ускорению электрохимической коррозии металла.

Во избежание возникновения блуждающих токов, способствующих ускорению коррозионных процессов, стальные сваи не должны иметь гальванической связи друг с другом, а также с другими строительными элементами, изготовленными из стали. Для связи свай в единую систему следует применять деревянную обвязку либо металлическую обвязку, элементы которой соединены со сваями посредством хомутов, изолированных от свай диэлектрическим материалом.

Вот собственно и все, о чем мы хотели вам сегодня рассказать. Теперь вы знаете все плюсы и минусы винтовых свай и, надеемся, поняли главную мысль, которую мы пытались до вас донести. Винтовые сваи – это прекрасный выбор для создания фундамента, но использовать их можно не всегда и не везде. Определить допустимость применения винтовых свай в каждом конкретном случае под силу лишь профессионалу. Поверьте, затраты на привлечение специалиста несоизмеримо меньше стоимости устранения ошибок, допущенных в процессе проектирования и постройки фундамента.
