Где и как правильно разместить, минусы разных вариантов
Полотенцесушители устанавливаются в любом удобном месте: над ванной, унитазом, инсталляцией, в нише, на свободной стене. Выбор места зависит от формы самого устройства, его вида, размеров и от конструктивных особенностей помещения.

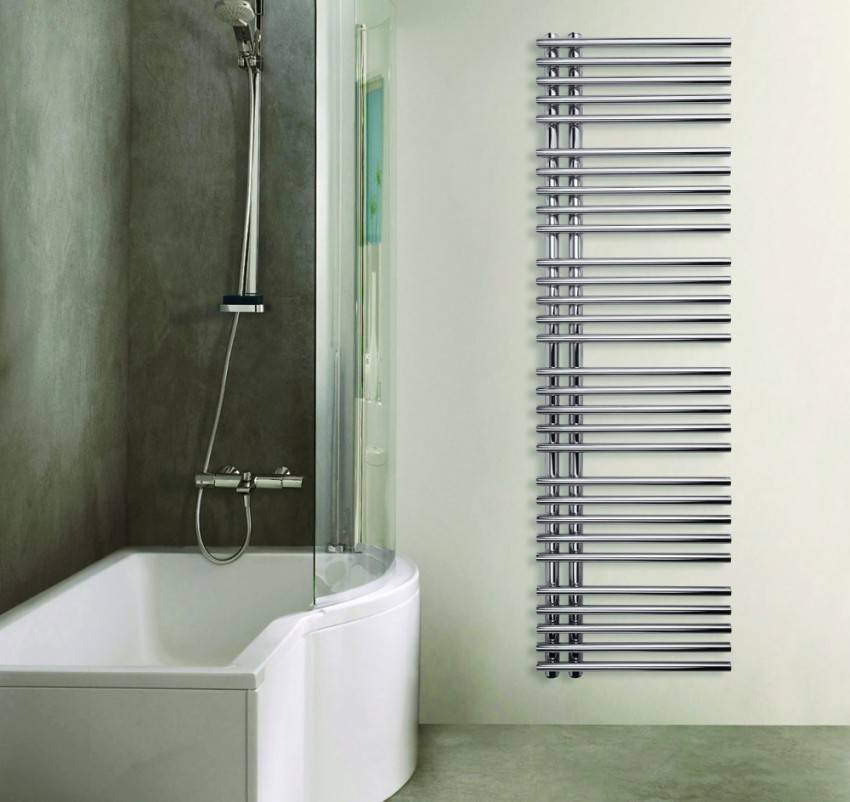

Полотенцесушитель над ванной можно разместить двумя способами: вдоль длинной стороны ванны и вдоль короткой. Такое расположение отопительного прибора позволит повысить температуру воздуха непосредственно в душевой зоне и сэкономить место в помещении.
К недостаткам этого способа относится риск получить ожог во время водных процедур. Кроме того, будет затруднительно использовать устройство по его прямому назначению — сушить полотенца и другие личные вещи.

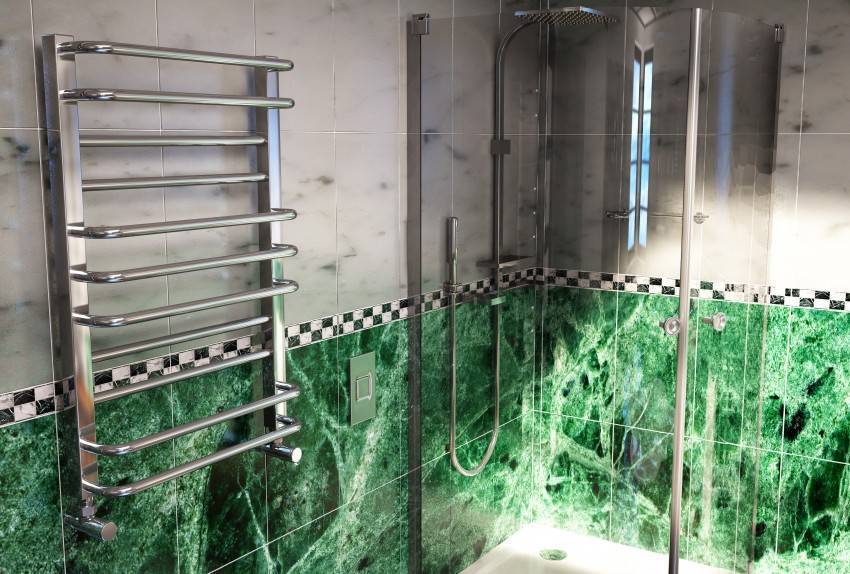

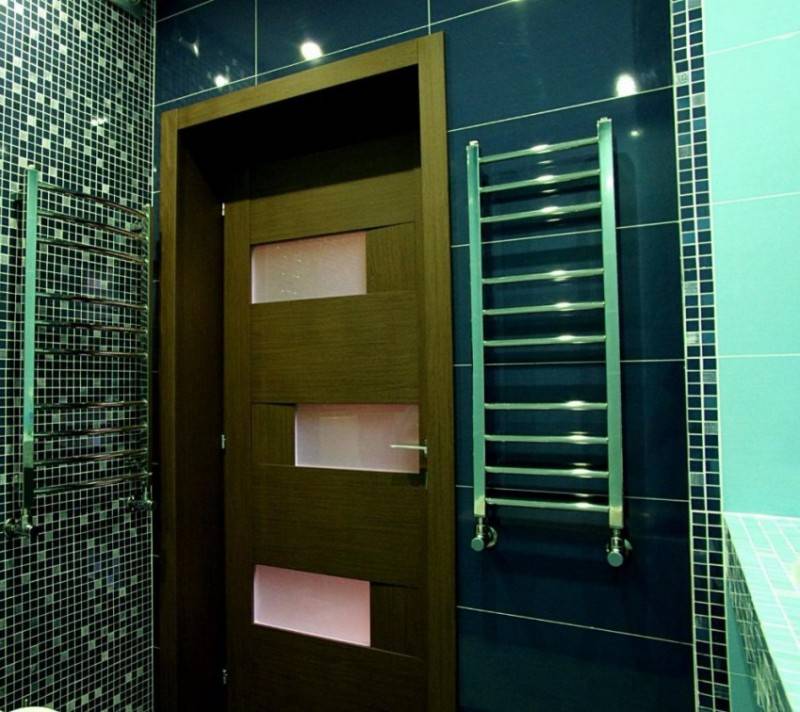

Удобно пользоваться полотенцесушителем, расположенным на стене рядом с раковиной, — всегда сухие и тёплые полотенца будут под рукой. То же самое касается и его размещения в непосредственной близости от унитаза, биде или инсталляции.
Эстетично сушилка смотрится в нише, а расположение её в простенке позволяет рационально использовать пространство. В ограниченном пространстве целесообразно также рассмотреть вариант установки устройства под столешницей раковины.
Если площадь помещения позволяет, водяные отопительные приборы допускается устанавливать не только вдоль стены, но и поперёк. В просторном помещении можно использовать также электрические отдельно стоящие модели, которые при желании легко перемещать с места на место.

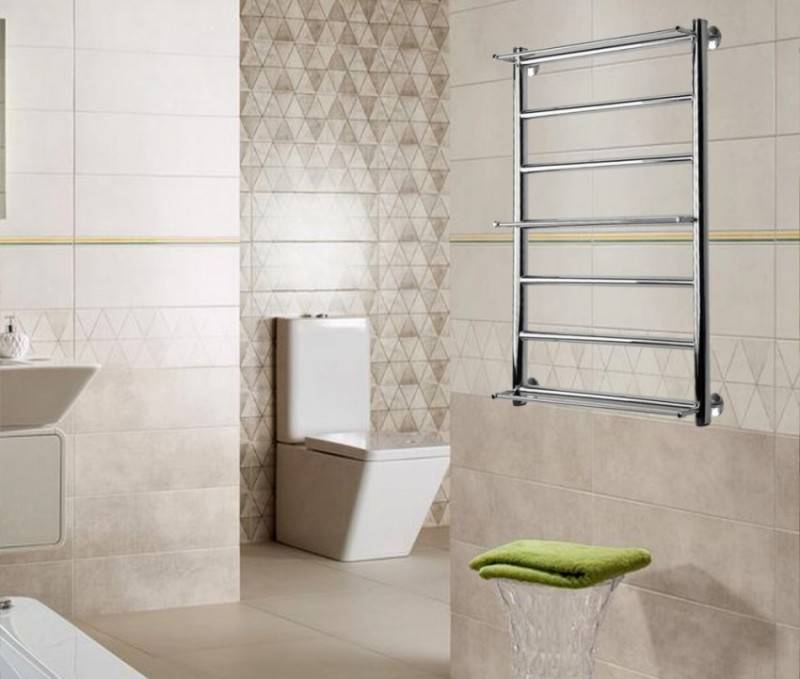

Расположение полотенцесушителя над унитазом и под раковиной: фото
Фото 1. Стильный полотенцесушитель зеленого цвета, установленный рядом с ванной. Такой вариант подходит для просторных ванных комнат.

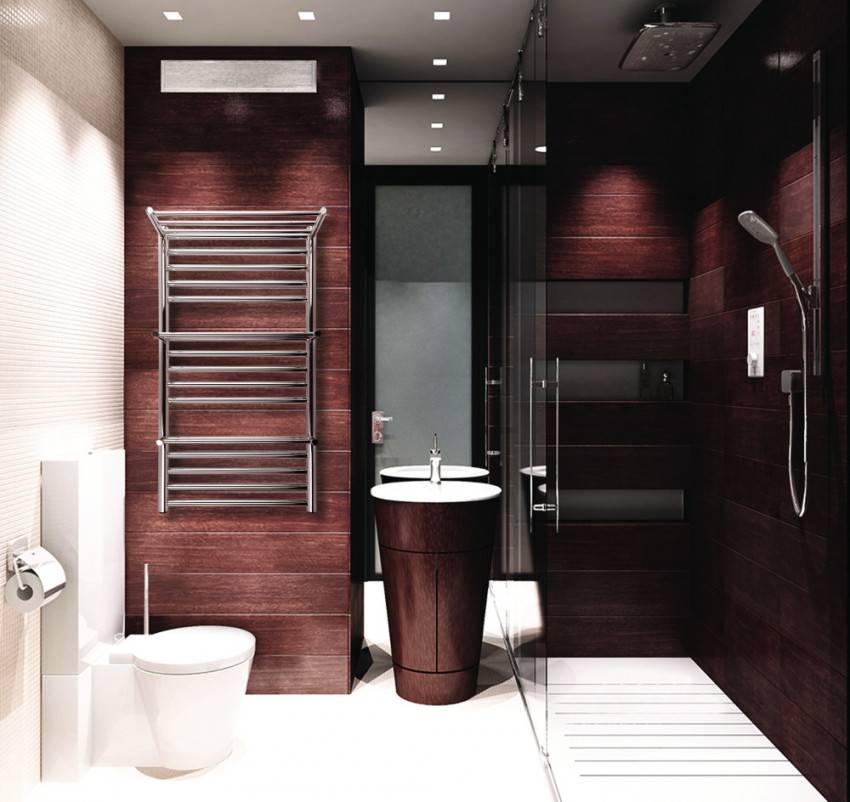

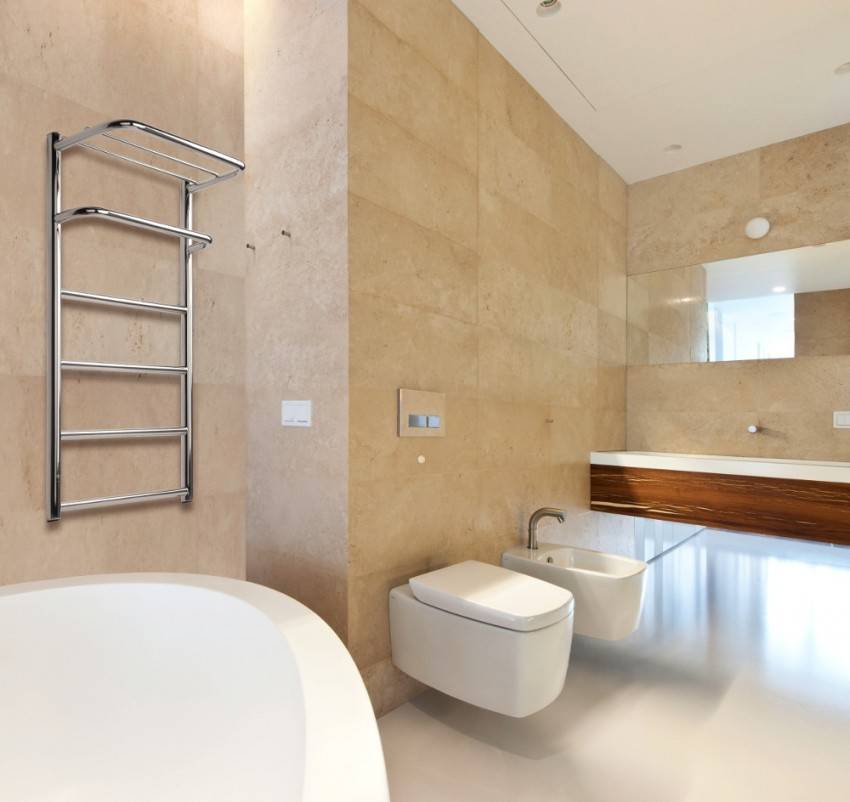

Фото 2. Хромированный обогреватель, размещенный сбоку от унитаза. В таком случае не затруднен подход к полотенцесушителю, что позволяет удобно сушить вещи.

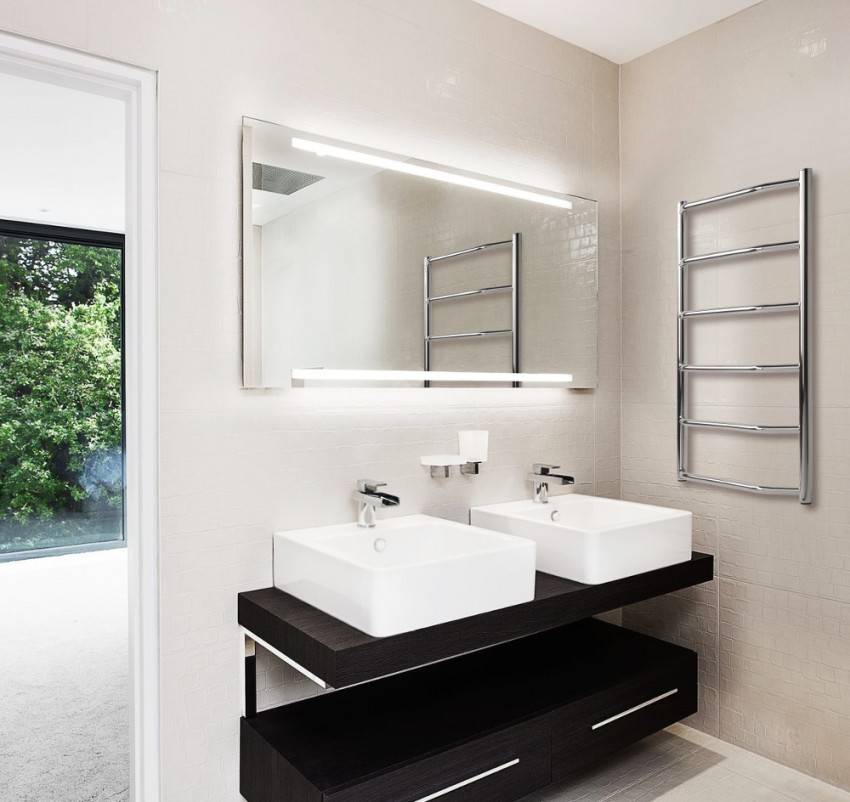

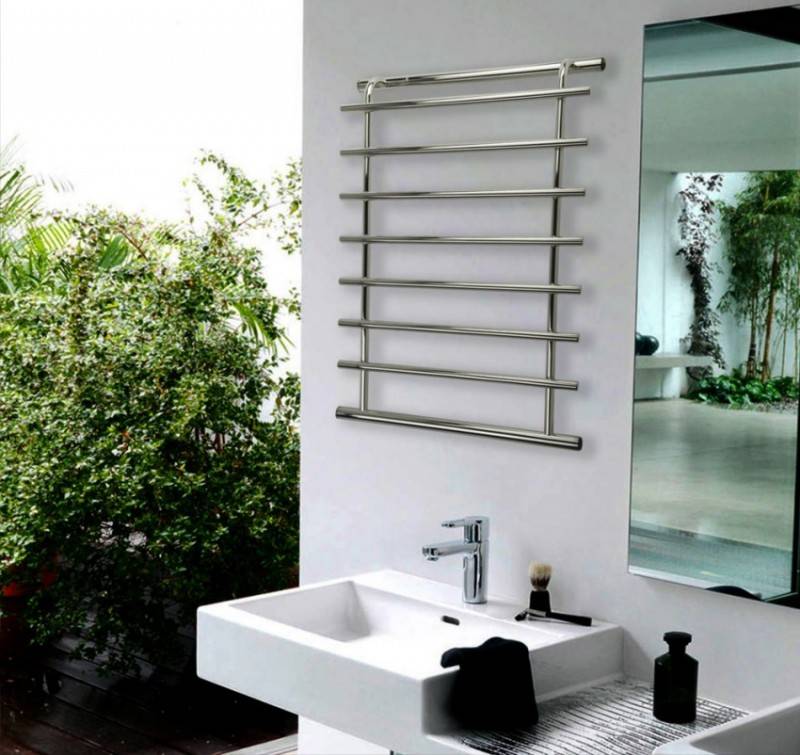

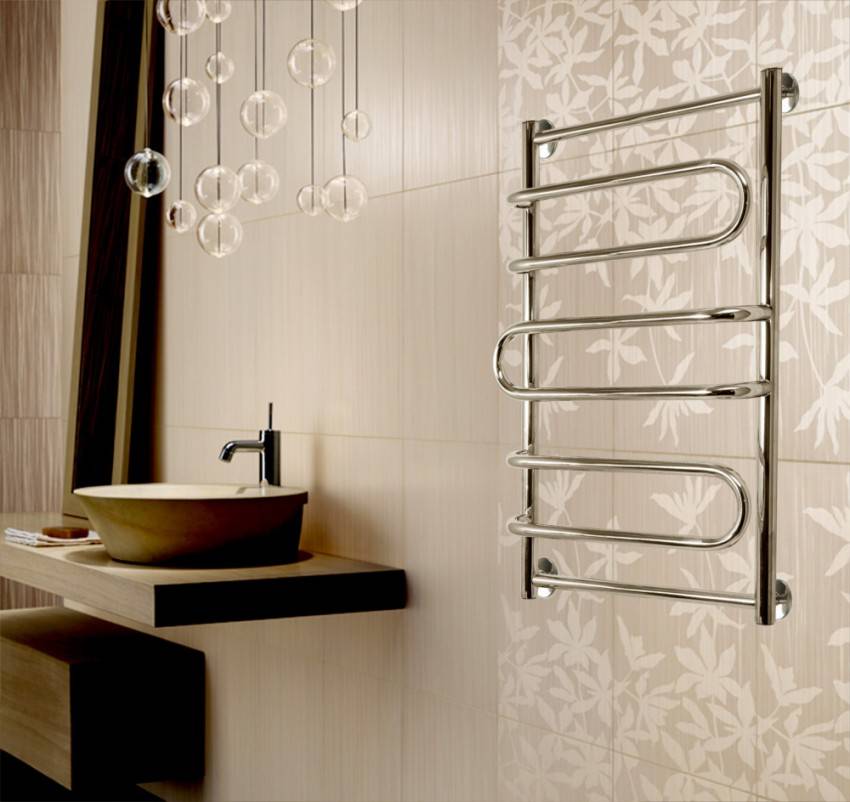

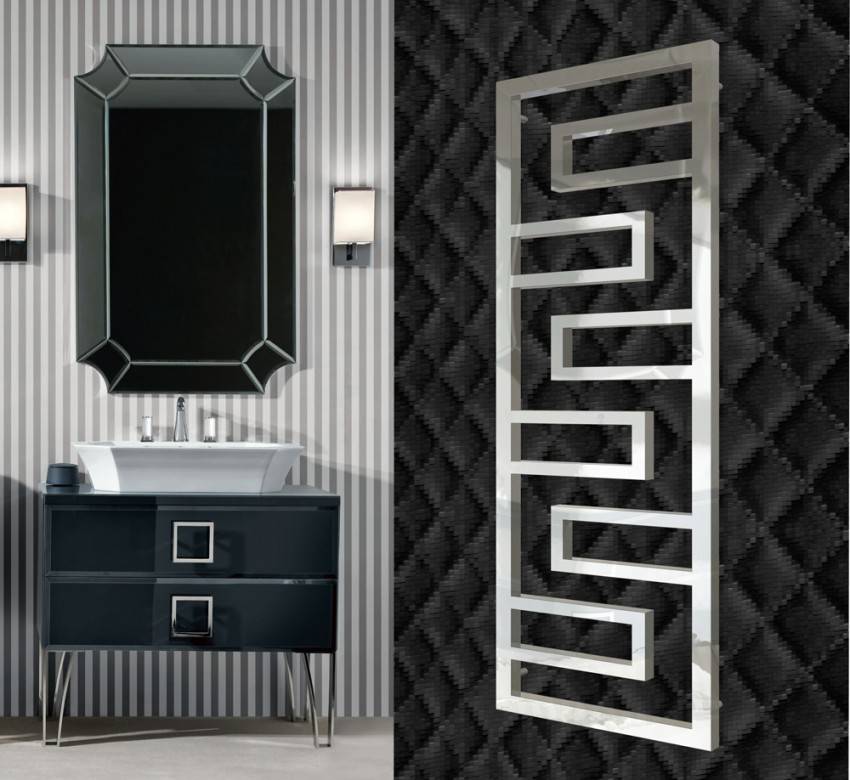

Фото 3. Вертикальный вариант сбоку от раковины. За счет размера такая модель очень функциональна.
Схемы со смещённым или зауженным байпасом
Полотенцесушитель со смещённым/зауженным байпасом устанавливается нечасто. Как правило, сантехники используют подобную технологию врезки в том случае, когда нужно установить смещённый или немного зауженный байпас на уже имеющемся полотенцесушителе. В таком случае труба подключается по одной из стандартных схем, выбираемой специалистом.
На практике в большинстве случаев такая технология не используется. Это объясняется тем, что труба змеевика, которой, по сути, является полотенцесушитель – всё же не дополнительный радиатор отопления, и кардинальные переделки в этом случае будут нецелесообразными. Более того, схема установки полотенцесушителя со смещённым или зауженным байпасом эффективна исключительно в том случае, если ванная оборудована верхней системой подачи горячей воды.
Особенности монтажа со смещённым байпасом
Как правило, смещение применяют при разводке радиаторов. Часто подобный вариант используют в том случае, если сантехники делают разводку отопительной системы. В то же время, такой подход часто оправдан при монтаже полотенцесушителей, когда есть необходимость сохранения старых отводов на стояке, к которым была подведен старый змеевик (о нем шла речь в начале публикации). В большинстве случаев нет необходимости заменять весь стояк: прибор можно установить с байпасом. Единственное условие в этом случае – циркуляция воды-теплоносителя сверху вниз. Если такое условие не соблюдается,труба, исполняющая функцию полотенцесушителя, может в итоге остаться холодной.

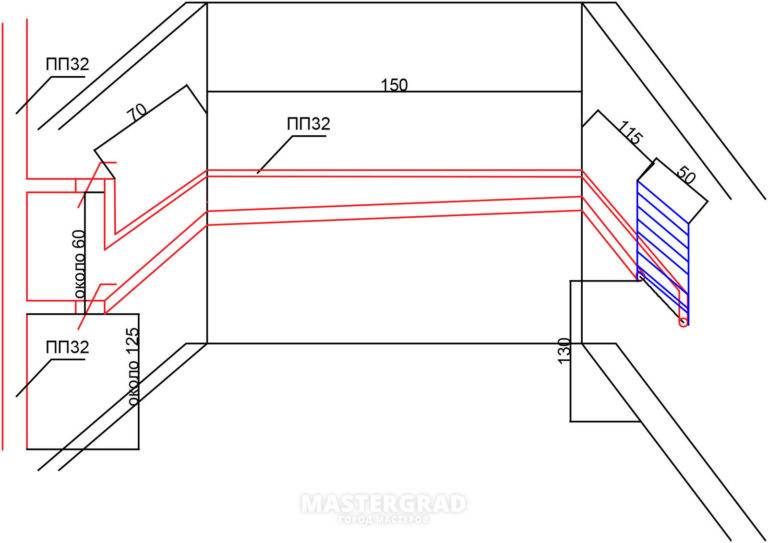

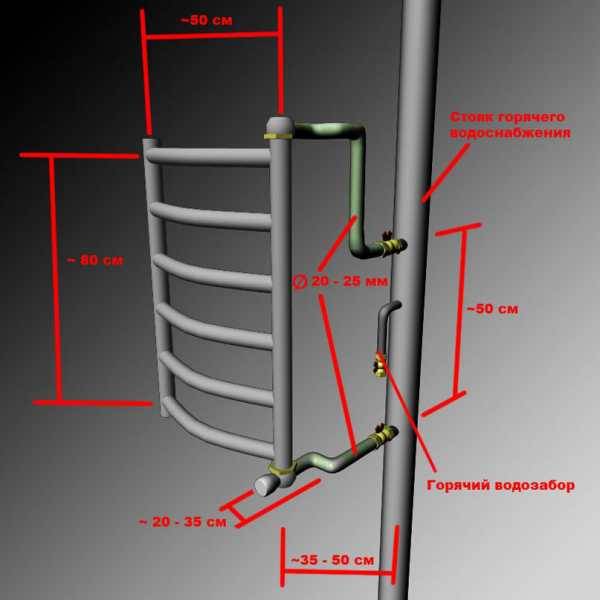

Подключение полотенцесушителя в ГВС
Схема установки полотенцесушителя может осуществляться по двум способам:
1. Последовательное подключение обогревательной батареи в систему горячего водоснабжения, т.е. магистраль от центрального крана до водопроводного смесителя разрывается, а это место подключается полотенцесушитель. Стоит отметить, что такое подключение довольно существенно влияет на изменения температуры воды в кране, поэтому использовать его при малых температурах воды в магистрали не актуально, ведь полотенцесушитель будет отбирать практически все тепло, а из крана будет литься слегка теплая вода.
2. Параллельное подключение. при котором создаются ответвления в магистрали горячего водоснабжения для подключения полотенцесушителя, а между врезками устанавливается кран, регулирующий прохождение потока горячей воды через отопительное устройство. Такая схема подключения полотенцесушителя к ГВС нередкая, ведь она актуальна при очень высоких или низких температурах воды в магистрали, чтоб оставалась возможность регулировки тепловых режимов воды из крана и обогрева.
Технология врезки полотенцесушителя в систему горячего водоснабжения достаточно проста, но прежде необходимо определиться со способом подключения. Если в магистрали горячего водоснабжения гарантированно держится постоянная температура воды в пределах 60-70 градусов, то можно использовать упрощенную последовательную схему подключения полотенцесушителя к стояку. Но, в жизни все случается, поэтому рекомендуется для перестраховки использовать вторую схему подключения с параллельными отводами и регулирующими прохождение теплоносителя кранами.
Что необходимо для подключения полотенцесушителя к ГВС
1. Обычно полотенцесушитель продается в комплекте с крепежными и монтажными элементами, но в любом случае при покупке необходимо проверить их наличие, а при необходимости (отсутствие или ненадежная конструкция) приобрести их дополнительно. При выборе монтажных и крепежных элементов необходимо учитывать общую (рабочую, с жидкостью) массу полотенцесушителя.
2. Схема подключения полотенцесушителя к ГВС требует приобретения дополнительных соединительных фитингов, для чего берется в расчет способ крепления на полотенцесушителе и водопроводной магистрали:
При прокладывании новой коммуникации для обогревателя чаще всего используют металлопластиковую трубу, которая может соединяться, либо за счет специальных резьбовых фитингов, либо методом температурной пайки. В любом случае не допускается установка труб уменьшенного сечения относительно имеющихся коммуникаций.
Если после центрального водопроводного крана остались старые стальные трубопроводы, то лучше всего модернизировать (заменить) все водопроводные коммуникации. В противном случае придется устанавливать большое количество переходников со старых труб на новые.
Если обогреватель имеет наружные резьбы (штуцер), то необходимо приобрести разъемные муфты с внутренней резьбой («американки»), которые позволят в случае необходимости беспроблемно демонтировать полотенцесушитель. Моделей разъемных резьбовых муфт достаточно много, чтобы правильно подобрать их для врезки в водопроводные коммуникации.
3. Схема установки полотенцесушителя должна обеспечивать безопасный съем или отключение обогревателя, поэтому соединительные «американки» устанавливаются на запорные краны, подключенные к водопроводной магистрали. При этом «прямую» водопроводную магистраль к крану-смесителю рекомендуется оставить, а на нее установить в районе ответвлений полотенцесушителя запорный кран.
4
Правильное расположение полотенцесушителя по горизонтали очень важно для его надежной работы, т.к. может в обогревателе образовываться воздушная пробка, не позволяющая полному прогреву трубы
Для ликвидации подобных проявлений в схему включают краники Маевского.

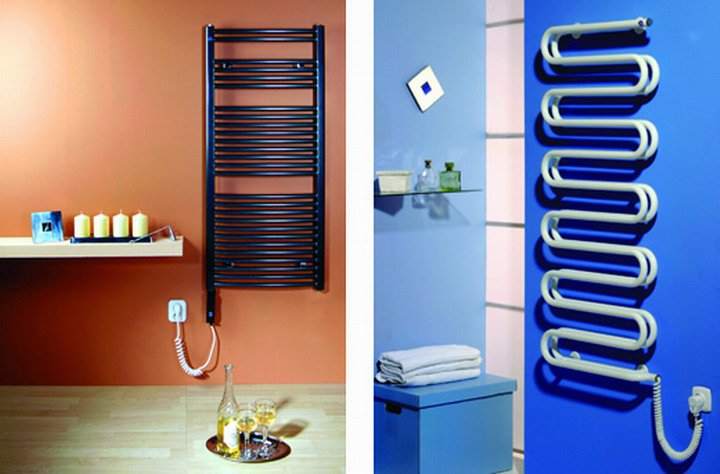

Электрический полотенцесушитель
Электрические разновидности сушителей для полотенец проще в монтаже, чем водяные. Их необходимо просто включать в розетку при необходимости. Но есть и минус – они являются дополнительными потребителями электроэнергии. Электрические конструкции выпускаются в тех же формах, что и водяные. Чаще всего покупают «лесенку», так как она одинаково хорошо вписывается в любой интерьер.
Существует два вида приборов по внутреннему наполнителю:
- кабельные;
- жидкостные.
Первые дешевле, их делают из нержавейки или из меди. Их проще вешать, так как можно выбрать любое расположение, даже по диагонали.
Достоинство жидкостных модификаций в том, что они медленно нагреваются и остывают. Но у них есть требования к качеству и к способу монтажа. Конструкция должна быть герметичной, вешать на стену ее можно только вертикально, так как снизу прикрепляется ТЭН.

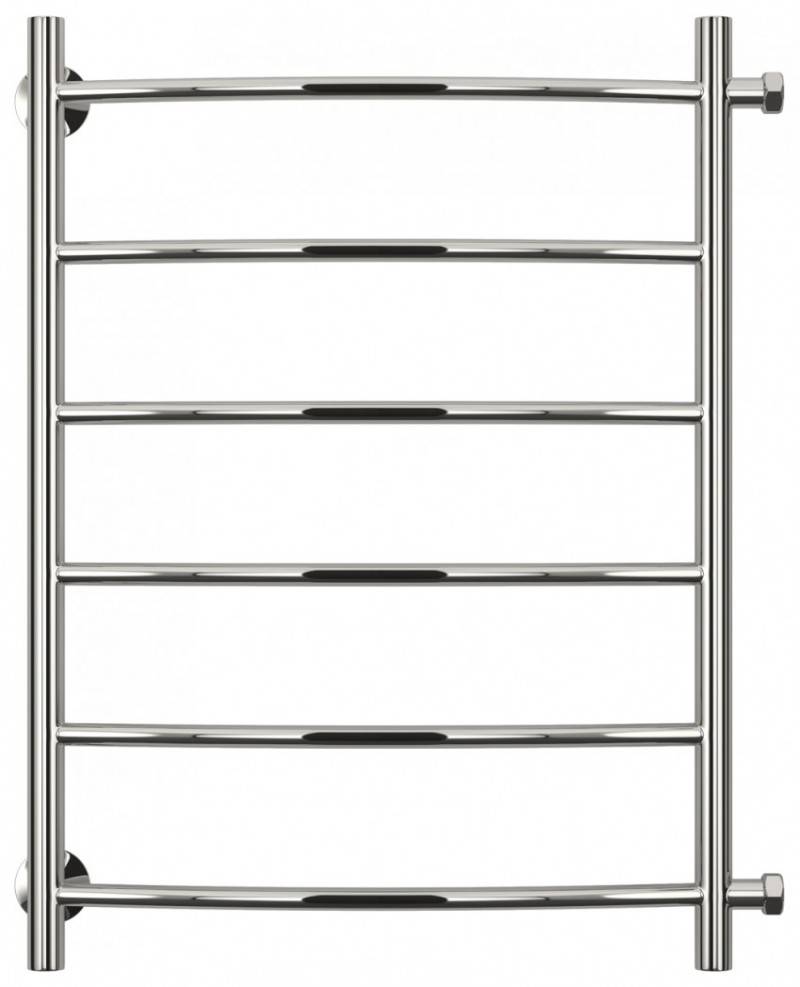

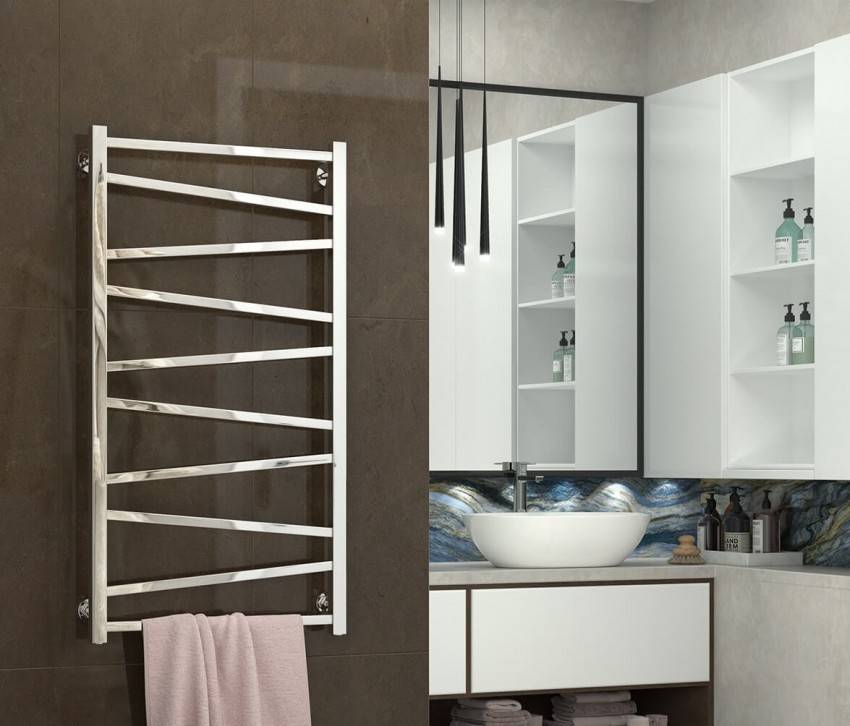

Фото водяного полотенцесушителя
Также рекомендуем просмотреть:
- Решетка для ванной
- Потолочные сушилки для белья
- Коврик для ванной
- Держатель для бумажных полотенец
- Вешалка в ванную
- Дозатор для мыла
- Набор для ванной комнаты
- Электрический полотенцесушитель
- Сушилка для белья
- Пробка для ванной
- Контейнер для ванной
- Экран под ванну
- Держатель для полотенец
- Бомбочки для ванной
- Стакан для зубных щеток
- Крючки для ванной
- Аксессуары для ванной
- Радио для ванной
- Гидромассажные коврики
- Ершик для унитаза
- Мыльницы для ванной
- Масло для ванной
- Корзина для белья
Пожалуйста, сделайте репост
Крепление конструкции
Данное требование считается самым важным в процессе выбора. Некоторые модели крепятся в водопроводной сети и представляют собой монолитное сооружение. Другие имеют дополнительный поворотный механизм. Он помогает передвигать конструкцию под разным углом. В процессе монтажа необходимо сделать качественную гидроизоляцию.

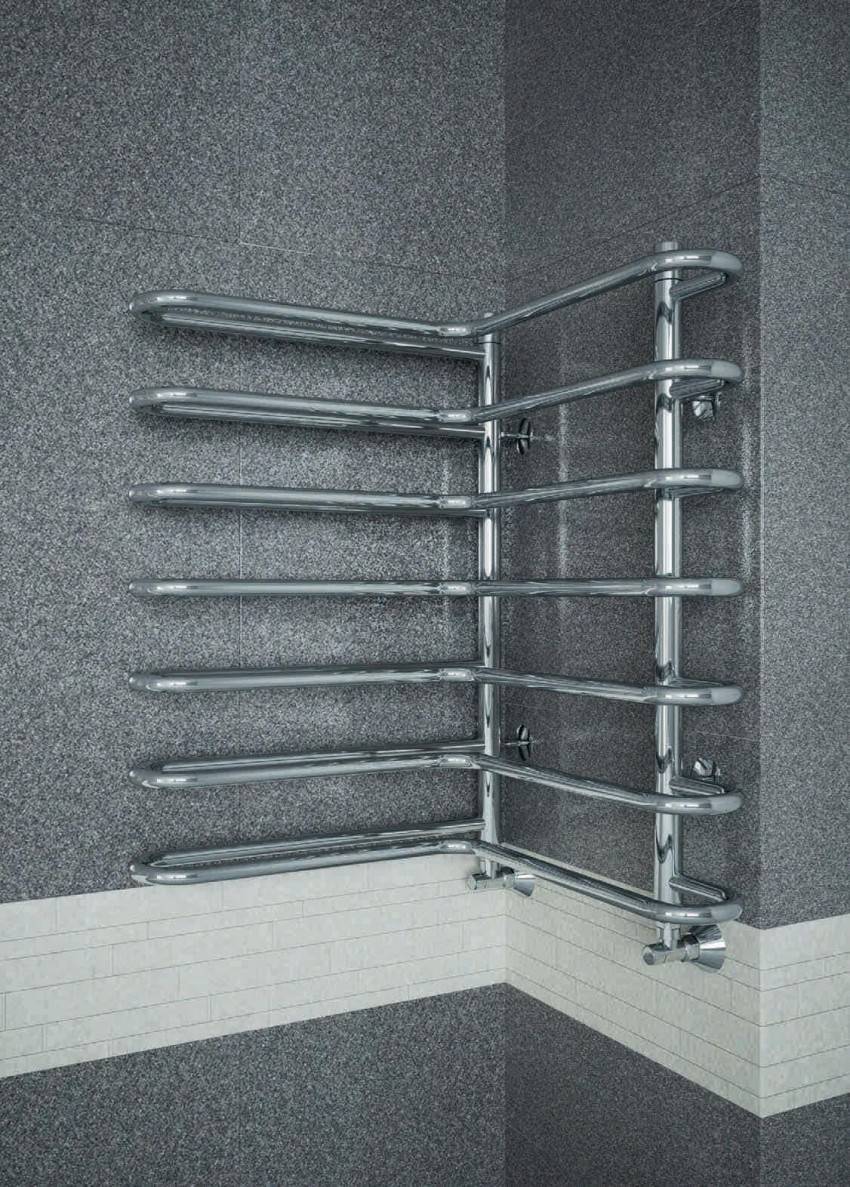

Боковые водяные полотенцесушители располагают в угловых частях помещения. Они помогают экономить свободное пространство. Они могут быть в виде напольных или настенных агрегатов.
Первые модели представляют собой громоздкое сооружение до 1 м в высоту. Настенные изделия имеют миниатюрные габариты.
Параметры выбора полотенцесушителя
Материал изготовления
Конечно, при выборе водяного полотенцесушителя, вам придется учитывать материалы, которые уже используются в основной системе. Крайне нежелательно соединять друг с другом разные металлы. Но знать особенности тех или иных моделей сушилок все-таки нужно.
1. Чермет – обычная окрашенная сталь, способная выдержать давление в индивидуальной системе отопления. Для центральной она тоже годится, но только если в трубах будет не больше 6 атмосфер. Такие полотенцесушители обладают не самой лучшей теплопроводностью, а со временем ржавеют и текут. Зато и стоят недорого.
2. Нержавеющая сталь – подобныемоделиимеют цельносваренную конструкцию и не боятся ржавчины. Однако именно швы на нержавейке являются слабым местом, поскольку получить надежное герметичное соединение на этом металле технически очень сложно. Весит такое изделие, как и обычная сталь, только стоит в 2-3 раза дороже.
3. Медь –полотенцесушители из этого металла считаются одними из лучших для подключения к водяному контуру. Они спокойно переносят высокое давление в системе и гидравлические удары, обладают антикоррозийным эффектом и в интерьере смотрятся просто шикарно. Медные сушилки универсальны, имеют небольшой вес и хорошую теплоотдачу, но стоят недешево.
4. Латунь обладает теми же плюсами, что и чистая медь, кроме самого главного – не рассчитана на высокое давление в трубах. Латунные полотенцесушители лучше подключать к индивидуальному отоплению или использоватьэлектрические модели.
Форма змеевика

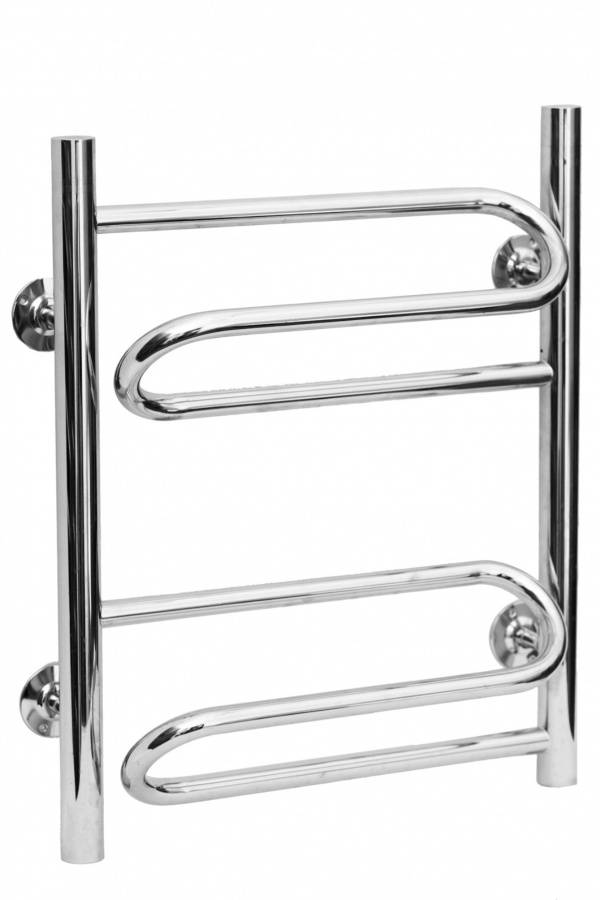

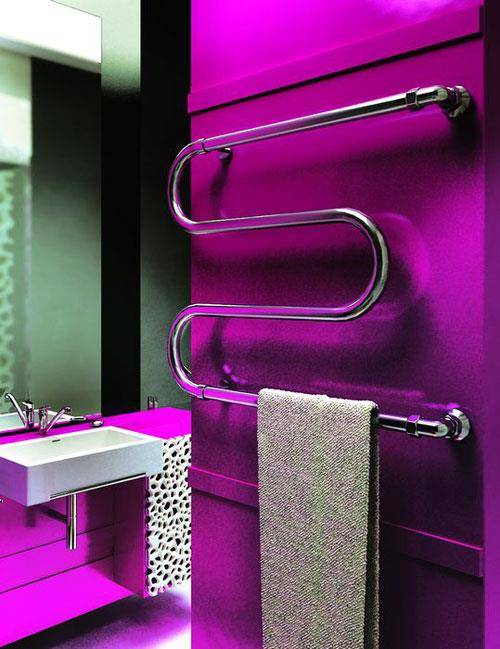

Полотенцесушители могут иметь самую причудливую форму, но наиболее распространенными остаются П-образные, М-образные и лесенки.
Количество горизонтальных участков определит, сколько полотенец можно будет одновременно повесить на эту батарею. В остальном особых рекомендаций по этому поводу нет – главное чтобы сушилка вписывалась в интерьер ванной.
Мощность (для электрических моделей)
От мощности полотенцесушителя зависит не только скорость высыхания вещей, но и температура в ванной комнате.
Для поддержания ее на уровне +25 °С необходимо, чтобы на каждый квадратный метр площади приходилось около 140 Вт тепла. Только учитывайте и другие отопительные приборы, которые есть в ванной, – они тоже должны участвовать в расчете.
Способ подключения (для водяных и универсальных моделей)
Как и радиаторы отопления, полотенцесушители могут по-разному подключаться к горячей ветке. Причем от этого будет зависеть эффективность его работы, то есть степень теплоотдачи.
Выделяют следующие способы подключения:
1. Нижнее подключение – входной и выходной патрубки располагаются снизу. Достаточно эффективный способ, поскольку горячая вода будет сразу продавливаться в верхнюю часть змеевика и проходить по всей трубе, отдавая свое тепло.
2. Верхнее – вход и выход, соответственно, располагаются в верхней части. Такая конструкция считается малоэффективной, поскольку низ полотенцесушителя постоянно будет оставаться холодным, а остывшему теплоносителю станет сложнее подниматься к выходному отверстию.
3. Диагональное – отличный вариант, особенно если вода поступает с верхнего угла, а выходит с противоположного нижнего, отдавая максимум тепла в комнату.
4. Боковое – популярный способ, где подача осуществляется сверху вниз, но оба патрубка располагаются с одной стороны полотенцесушителя. Такой монтаж дает возможность установить прибор в любом месте ванной.
Место установки
Конструкция креплений полотенцесушителя во многом определяет возможности его установки и занятое ним пространство.
По этому параметру змеевики принято делить на:
1. Настенные – самые популярные модели, которые экономят немало места в ванной.
2. Напольные –несколько крупнее и из-за особенностей установки крадут часть площади. Впрочем, если у вас достаточно просторная ванная, такой прибор может стать неплохим зонирующим элементом.
3. Складные – вообще-то это одна из модификаций настенных полотенцесушителей, только имеющая возможность поворачиваться на 180 градусов вокруг оси крепления. Увы, такое решение не добавляет конструкции долговечности – в местах изгиба часто начинают подтекать прокладки.
4. Портативные – а здесь мы уже имеем дело с вариацией на тему электрических полотенцесушителей. Поскольку для работы им нужна только розетка, прибор в таком исполнении можно свободно переносить с места на место и использовать в других помещениях.
Как подобрать водяной полотенцесушитель
Первый шаг к установке сушилки для полотенец – это подбор наиболее оптимальной модели
При выборе полотенцесушителя следует обратить внимание на следующие параметры:
- материал изготовления;
- форму и габаритные размеры.
Из каких материалов изготавливаются полотенцесушители
Для изготовления полотенцесушителей преимущественно используются:
- черная сталь. Материал отличается низкой устойчивостью к перепадам давления и коррозии, а также низкой стоимостью. Из-за подверженности гидравлическим ударам устройства рекомендуется устанавливать исключительно в частных домах;
- нержавеющая сталь. Сушка для полотенец из нержавеющей стали отличается низким уровнем восприимчивости коррозии, устойчивостью к перепадам температурного режима и внутреннего давления, а также приятным внешним видом. Стоимость такого оборудования выше аналогов из черной стали, но затраты окупаются длительностью срока использования;
- медь, латунь, бронза и так далее. Изделия из цветных металлов отличаются оригинальностью, долговечностью и вместе с тем высокой стоимостью. Однако высокая подверженность гидроударам значительно снижает область использования оборудования.
Разновидности сушек для полотенец в зависимости от материала изготовления
Перед приобретением полотенцесушителя из любого материала рекомендуется внимательно ознакомиться с характеристиками, указанными в паспорте.

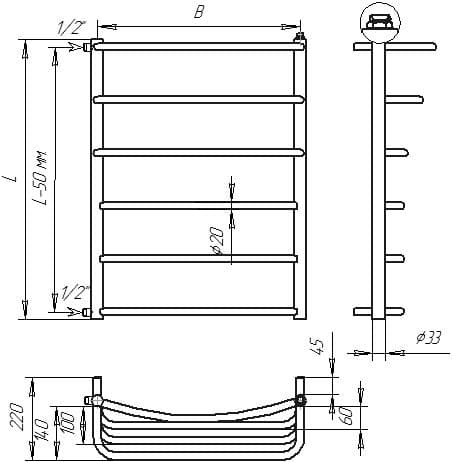

Выбор формы и габаритных размеров полотенцесушителя
Следующие параметры выбора – это форма полотенцесушителя и его размеры.

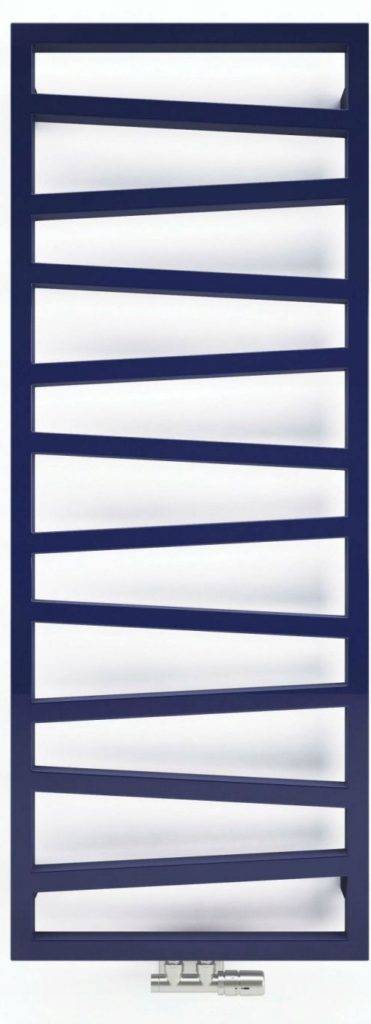

В настоящее время изготавливаются устройства разных конфигураций: от стандартных в форме букв «М» и «П», до сложных, представляющих собой многоступенчатые лесенки или выпуклые лианы.

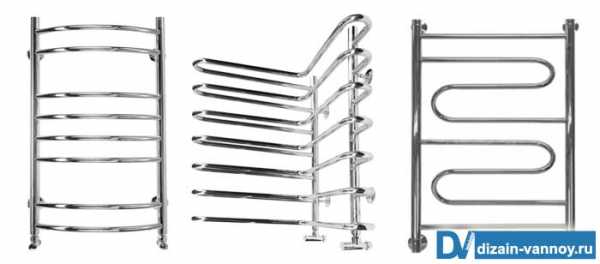

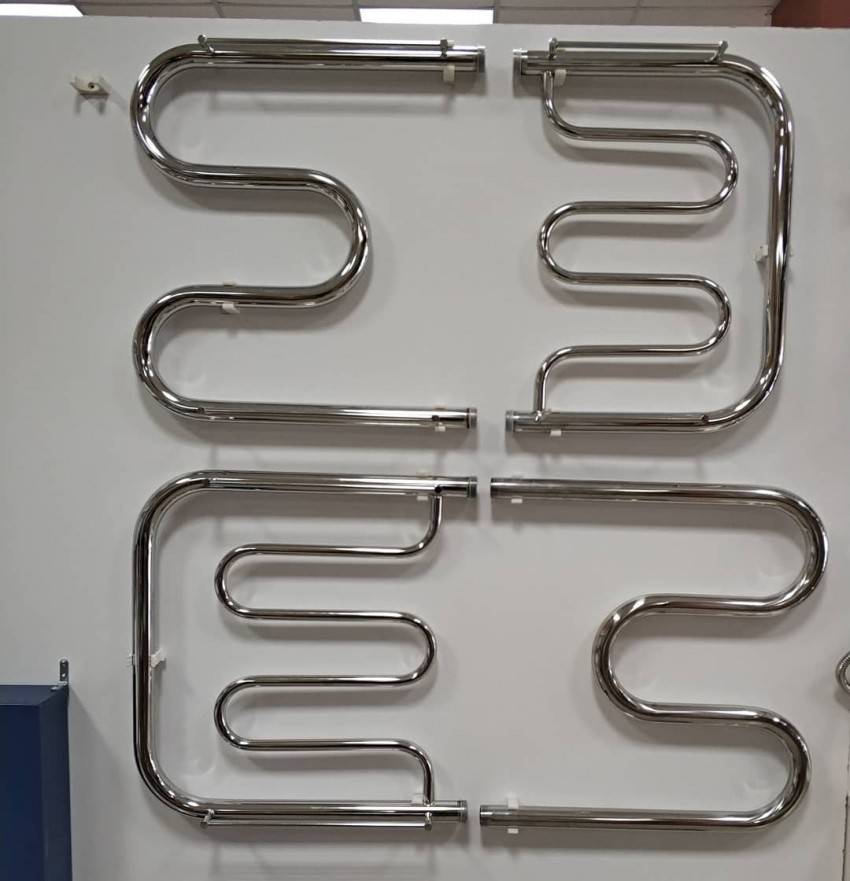

Разнообразие форм сушилок для полотенец
Некоторые модели сушек выпускаются с полкой, предназначенной для вертикальной сушки или сушки обуви. Наиболее популярным представителем является полотенцесушитель фирмы «Тругор».

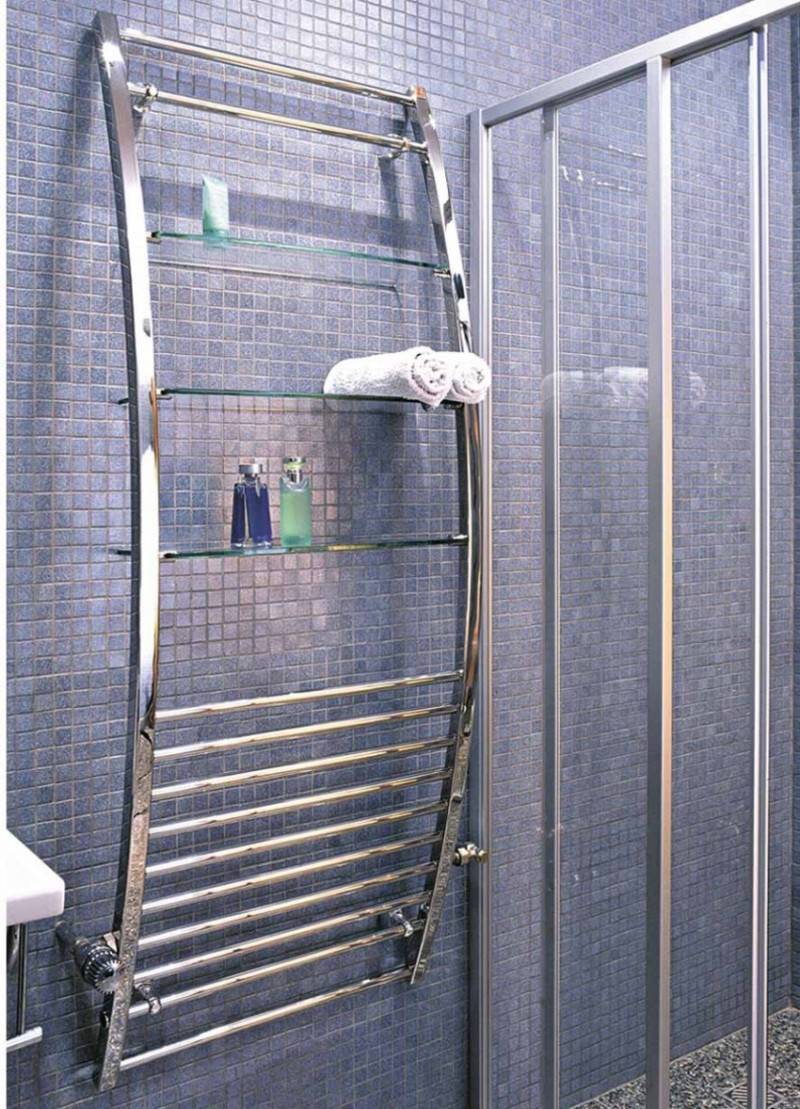

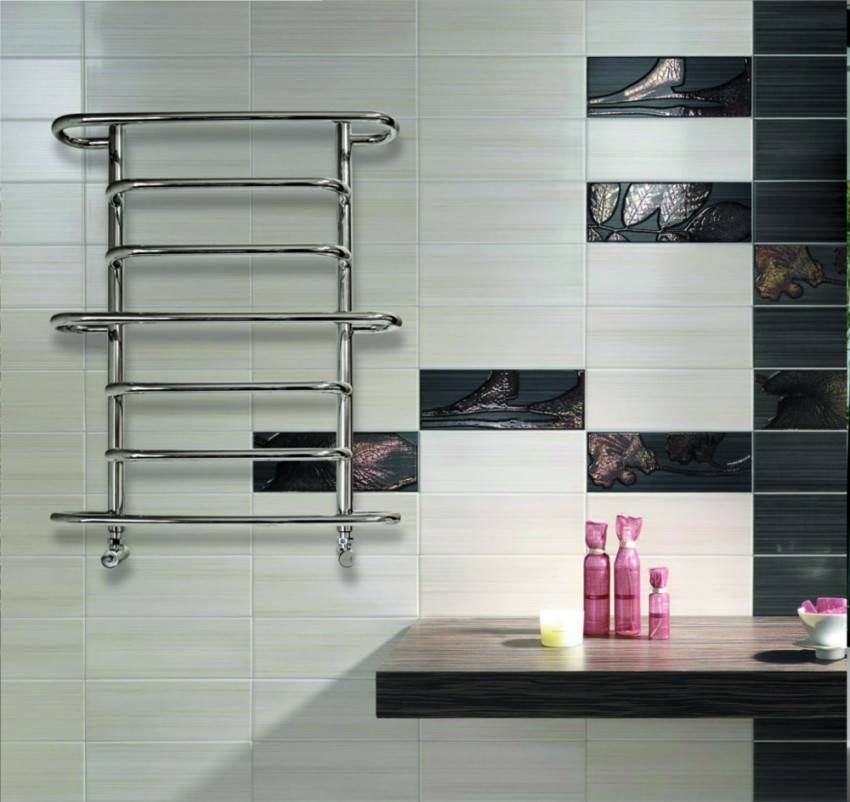

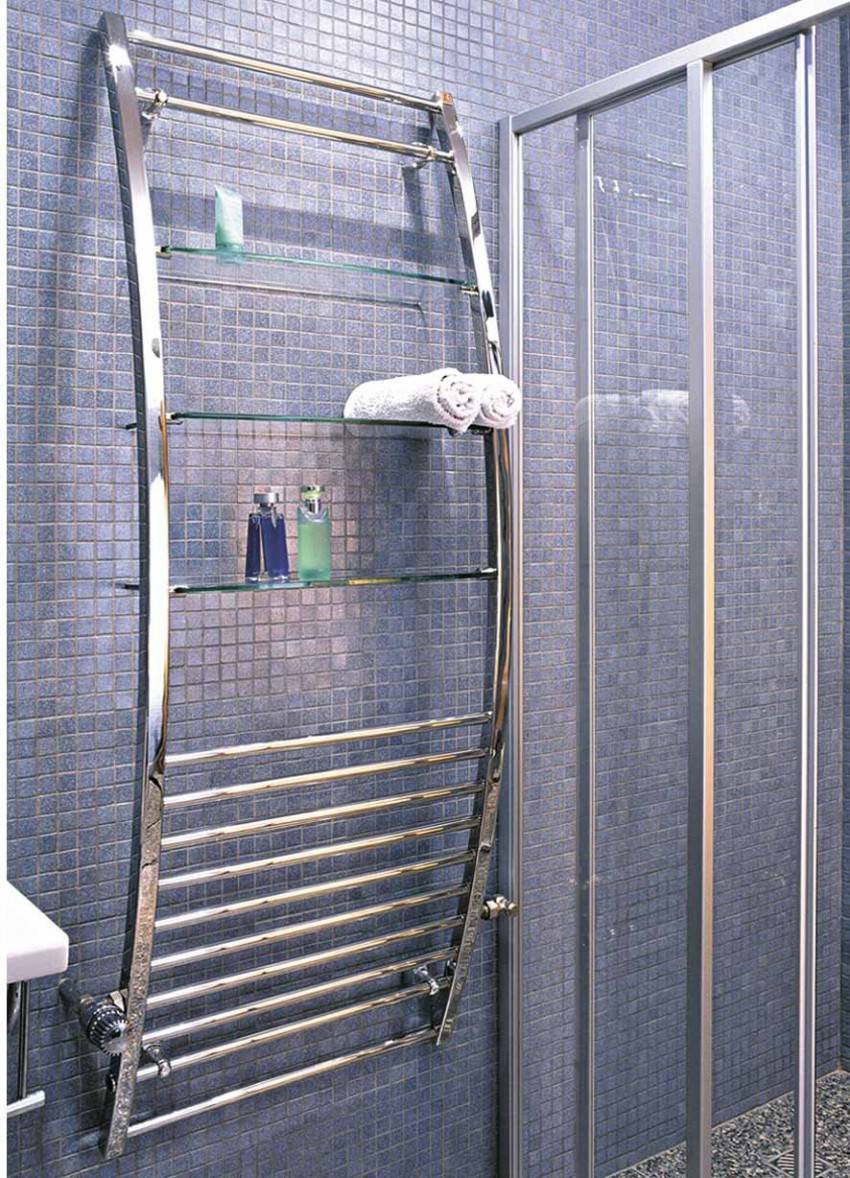

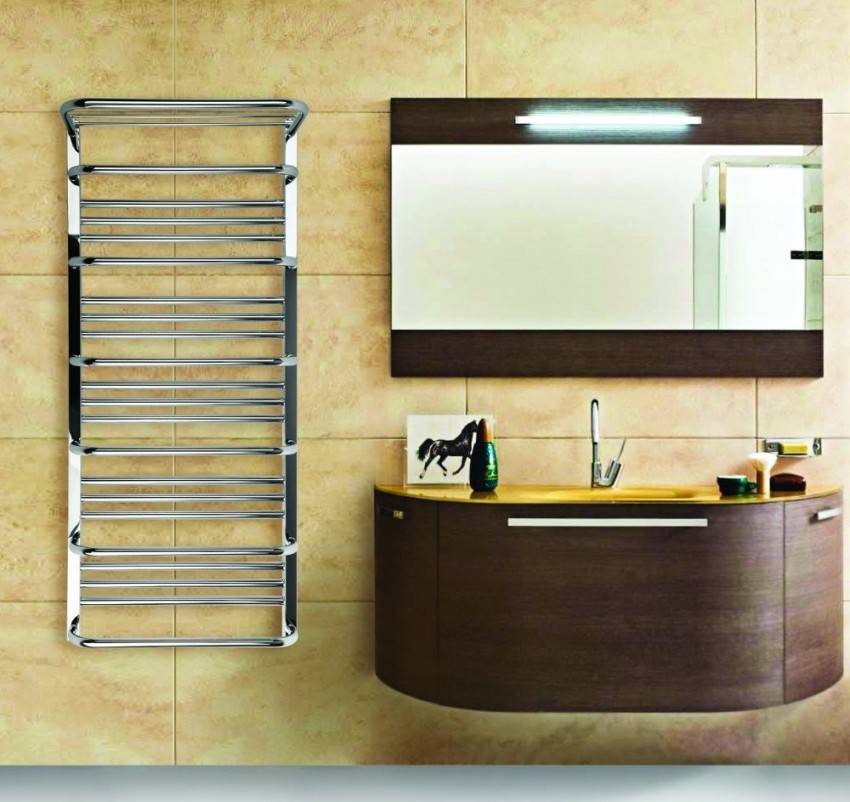

Полотенцесушитель с полкой
Какой лучше? При выборе формы и размеров следует учитывать:
- размеры ванной комнаты. Полотенцесушитель не должен занимать много пространства и мешать свободному передвижению по помещению;
- дизайн. Сушка может являться как отдельным элементом дизайна, так и элементов, вписывающимся в общую тенденцию. Выбор по данному параметру является исключительно предпочтением пользователя;
- способ установки: диагональный, боковой, верхний, нижний. По своей конструкции полотенцесушитель должен полностью соответствовать данному параметру. В противном случае потребуется дополнительное переоборудование ванной комнаты.
Подбор сушки по типу подключения
Наиболее полярные марки
Ежегодно в РФ разрабатывается рейтинг наиболее востребованных моделей полотенцесушителей. По данным за 2018 год лидерами являются полотенцесушители следующих марок:
- «Сиена», изготовленный компанией «Терминус» в виде многоступенчатой лесенки (34 ступеньки). Сушка изготовлена из нержавеющей стали и имеет нижний способ подключения. Оборудование подходит для ванной большого размера;

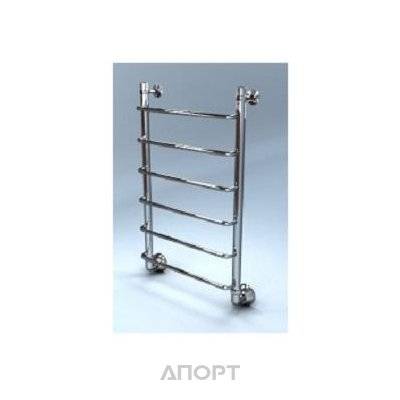

Полотенцесушитель от компании Терминус
- Сунержа High-Tech G. Устройство изготовлено из нержавеющей стали и может быть подключено как горизонтально, так и вертикально. Основная отличительная особенность – наличие уникальной системы распределения потоков, что при небольших габаритных размерах значительно повышает эффективность устройства;
Полотенцесушитель с возможностью вертикального и горизонтального подключения
- Ника ЛД. Особенностями данного полотенцесушителя является наличие защитного хромового покрытия, что позволяет продлить срок службы оборудования и придать устройству эстетичный внешний вид, а также возможность выдерживания давления до 40 бар, что позволяет произвести подключение устройства к системе отопления или к системе горячего водоснабжения;
Хромированные полотенцесушитель
- Двин WW. Стандартный полотенцесушитель в форме змейки, отличающийся небольшой стоимостью и высоким уровнем надежности. Установка может быть произведена как в систему центрального водоснабжения, так и в систему отопления;
Надежный и оригинальный полотенцесушитель по низкой стоимости
- аналогом полотенцесушителя Двин WW является модель «Богема» от российской компании «Тера». Устройство отличается невысокой стоимостью и долговечностью, а также наличием дополнительного оборудования – крана Маевского, который позволяет устранять проблемы с циркуляцией носителя.
Как выбрать водяные полотенцесушители
Поскольку водяные устройства напрямую связаны с горячим водоснабжением или отопительной системой, то может наступить период, когда конструкция окажется в режиме «бездействия». Если временные «каникулы» водяных полотенцесушителей не пугают, тогда такая конструкция подойдет идеально.
Параметры моделей устройств должны соответствовать определенному уровню давления для водопроводной системы. В зависимости от этажа здания, местоположения и состояния коммуникаций, давление может колебаться от 3 до 7,5 атмосфер.
Следует знать! Показатель давления в водопроводной системе необходимо выяснить еще до покупки полотенцесушителя: к данному числу следует добавить несколько позиций, про запас.
Установка по СНиП
Разработаны нормативы, которые учитывают правильное расположение элементов в ванной.
Высота крепления полотенцесушителя (с полкой или без) четко обозначена в СНиП 2.04.01-85 (внутренние санитарно-технические системы): расстояние от нижней части М-образного устройства до пола должно составлять не менее 90 см, U-образные устанавливаются не ниже 120 см от пола.
Ознакомьтесь с полным списком правил:
Также должны быть учтены дополнительные правила установки:
- Советуем производить монтаж электрического полотенцесушителя над стиральной машиной. Будьте готовы, что для этого нужно будет перенести машину или раковину. Но это позволит получить комфортные и удобные условия эксплуатации.
- Если у вас фронтальная стиральная машина (загрузка белья сверху), крышка при открытии не должна упираться в змеевик.
- Край розетки или отражателей не должен заходить на декоративные панели и элементы декора помещения.
- Высота и ширина монтажа сушилки на стене должны быть такими, чтобы до раковины, ванны, душевой кабины или другого оборудования составляли не менее 60 см.
Четыре простых правила обеспечивают полную безопасность и долгосрочность эксплуатации оборудования. Дополнительная графическая информация:
Схема 1
(Боковое или диагональное подключение, незауженный несмещённый байпас)
Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.

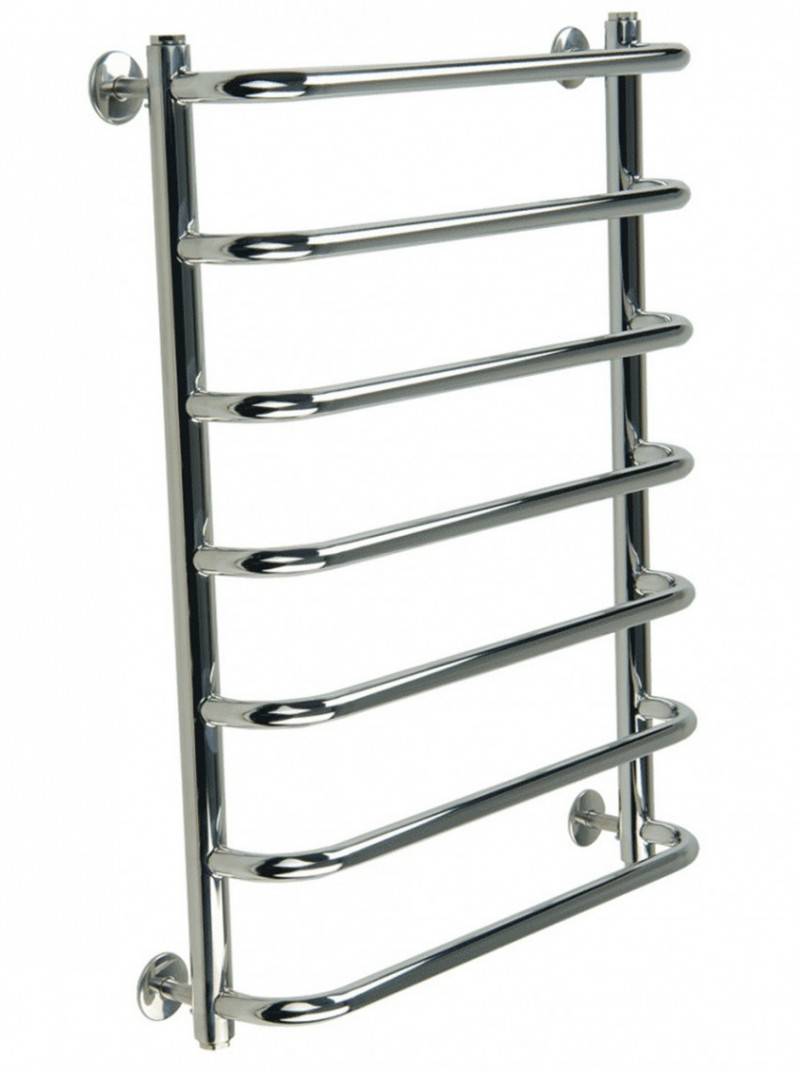

Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса
Диагональное подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса
Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.
Боковое подключение П/M-образного полотенцесушителя, работающее на естественной циркуляции, без заужения и без смещения байпаса
Эта схема подключения – универсальная:
- Работает при любом направлении подачи в стояке.
- Не зависит от скорости циркуляции в стояке.
- Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
- Удалённость от стояка – вплоть до 4-5 метров.
Условия работоспособности схемы:
- Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
- При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.
Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.
Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.
Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо». Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения
Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя
Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.
Допустимые варианты исполнения схемы №1
Боковое подключение (пример верного исполнения)
Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.
Боковое подключение (пример условно допустимого исполнения)
Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.
Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности — бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).
Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!
