Водяной теплый пол своими руками: устройство и монтаж теплого водяного пола, пошаговая инструкция

Необходимость установки стяжки для теплого пола

Для обеспечения пола надежным основанием, которое сможет выдержать большую нагрузку как от мебели, так и от перемещения людей, следует выполнить теплую стяжку. Этот элемент обеспечит идеальную ровную поверхность покрытия, что в итоге повысит привлекательность интерьера.

Для работы потребуются следующие инструменты:

• уровень;
• шпатель;
• миксер с насадкой;
• ведро;
• мастерок.

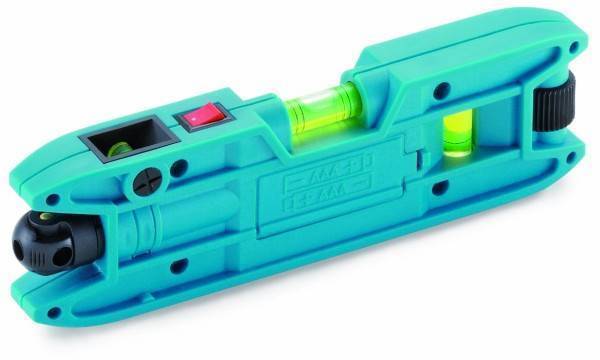

Уровень

Согласно стандартам, монтаж стяжки производится после окончания установки труб. При этом необходимом выполнить главное требование – уложить трубы таким образом, чтобы выпуск каждой из них располагался несколько выше, чем предполагаемый уровень стяжки.

Укладка теплого водяного пола

По завершении установки трубы свободное пространство между ними заполняют раствором. Чаще всего это стандартная смесь, благодаря которой можно существенно уменьшить расход цемента. Наполнителем может быть обычный песок. Для получения бетона в данную смесь добавляют другие, крупные фракции, такие как гравий либо щебень.

Стандартный раствор, используемый при монтаже стяжки для данной системы пола, состоит из 3 частей песка и 1 части цемента с добавлением воды.

цемент м

Можно применять и другие надежные смеси, которые обладают такими же свойствами. Специалисты рекомендуют приобрести уже готовую смесь, если работы проводятся в помещениях с очень большой площадью. Высокое качество таких составов обеспечивается тем, что они перемешаны равномерно и полностью готовы к применению. Единственная необходимая процедура – периодическое гидрирование посредством миксера.

Нередко в составе готовых смесей содержатся дополнительные компоненты, например, пластификаторы, повышающие пластичность раствора. Это свойство позволяет проникнуть раствору в самые труднодоступные места. В то же время исключен риск возникновения пустот при заливке. Особо востребованными являются самовыравнивающиеся составы. Такая смесь самостоятельно растекается по площади, что существенно облегчает весь процесс работы.

Пластификатор – особая добавка, предназначенная для взаимодействия с цементным раствором и повышающая его текучесть и пластичность

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Сушка пола и его запуск

Основная рекомендация в процессе сушки пола – исключить попадание на него прямых лучей солнца, которые быстро пересушат поверхность. Окна лучше всего на время полностью зашторить. После того, как будет завершена заливка раствора, нужно время от времени прокалывать раствор спицей – за счет этой процедуры пузырьки воздуха, скопившиеся на дне, выйдут наружу.

Температура в помещении, при которой осуществляется сушка, не должна упасть ниже +5°С. Как только процесс сушки завершится, следует отключить систему и выровнять уровень влажности в помещении.

Порядок работы

1. Как только раствор полностью затвердеет, можно активировать систему. Выход на нормальную эксплуатационную мощность должен быть произведен лишь через несколько суток после первого включения на минимальной мощности. При этом температуру воды повышают очень плавно.
2. Главная задача после запуска состоит в устранении воздуха из трубок. С этой целью уровень давления превышает проектный стандарт на 15%.
3. Уже на следующем этапе можно включить насос, перекрыть все ветки труб кроме одной, а также дождаться полного выхода всего воздуха.

Работа по установке такого пола может выполняться самостоятельно. Однако процесс достаточно трудоемкий и требует много времени, а в некоторых случаях – использования специальных инструментов. Кроме того, достаточно важный этап – планирование будущего проекта пола.

Монтаж водяного пола

Для установки системы своими руками понадобятся такие материалы и инструментарий:

• трубы;
• вентили;
• фитинги;
• клипсы;
• насос;
• армированная сетка;
• коллектор;
• лента демпферная;
• гидроизоляционные материалы;
• теплоизоляционные материалы;
• скотч строительный;
• крепеж;
• набор саморезов;
• перфоратор;
• рулетка;
• строительный уровень;
• отвертка;
• ключи рожковые.

Последовательность работ

Прежде всего, необходимо провести очистку поверхности от грязи, всевозможных выпуклостей и мелких трещин. Качество выравнивания поверхности следует проверять строительным уровнем, поскольку при неровной поверхности возможно нарушение баланса теплоотдачи.

Следующий шаг — установка коллектора, где будут находиться основные компоненты системы. При монтаже шкафа нужно выбрать правильную высоту от поверхности пола, с тем, чтобы избежать проблем с перегибами труб.

Коллектор для водяного теплого пола

После установки распределительного шкафа нужно приступить к укладке гидроизоляции. Дешевле всего обойдется полиэтилен, который кладется внахлест. Швы стыкуются скотчем.

Далее укладывается теплоизоляция. В качестве теплоизолирующих материалов можно использовать:

• вспененный фольгированный полиэтилен;
• экструдированный пенополистирол;
• пенопласт (толщина в промежутке 50-100 миллиметров).

После укладки теплоизолирующего материала, нужно разложить демпферную ленту. Она предназначена для компенсации расширения стяжки вследствие разогревания поверхности.

Укладка демпферной ленты

Далее кладется армирующая сетка. Она нужна для укрепления стяжки. Если применить специальные пластиковые затяжки, трубы можно прикреплять к армирующей сетке, что позволит сэкономить на покупке клипс.

Армирующая сетка для теплого пола

Укладка труб

При укладке труб можно воспользоваться одним из трех основных методов: двойная спираль, обыкновенная спираль или «змейка». Спираль лучше применять во внутренних помещениях, а там, где есть окна лучше использовать «змейку». Укладка труб начинается от более холодной стенки — это позволит разогретому воздуху распределяться более равномерно.

Схема укладки труб теплого пола

Для помещений, в которых есть балкон, лоджия, веранда или мансарда понадобится дополнительный контур, иначе будут серьезные потери тепловой энергии.

При установке трубу нужно подсоединить к распределительному шкафу. Также труба стыкуется с возвратным коллектором. На стыках трубы следует надевать гофропрокладки.

Тестирование системы

После создания теплого пола нужно провести гидравлическое испытание (опрессовку). Это необходимо для выявления дефектов в системе. Для этого система наполняется водой под давлением, в 1,5 раза превышающее нормальное. Тестирование можно также провести с помощью воздушного компрессора. Срок испытания — сутки. Если протечки и другие дефекты труб не обнаружены, можно приступать к созданию стяжки.

Финишная стяжка

Толщина стяжки под плитку может варьироваться в пределах 3-6 сантиметров. Укладка плитка может производиться лишь через месяц после создания стяжки. Для ускорения высыхания стяжки можно включить систему обогрева, но при этом температура не должна быть выше 30 градусов.

Стяжка может быть осуществлена одним из двух материалов:

• песочно-цементный раствор (экономичный вариант, но на высыхание такой стяжки потребуется 25 суток);
• самовыравнивающаяся смесь (сохнет 10 суток).

Вплоть до полного просыхания стяжка должна находиться под повышенным давлением. После застывания раствора можно приступать к укладке плитки своими руками.

Кладка керамической плитки

Укладка керамической плитки на теплый пол

Процесс укладки плитки своими руками на водяной пол такой же, как и при работе с другими поверхностями. Можно лишь отметить, что удобнее использовать гладкую плитку. Слой клея наносится с помощью специального зубчатого шпателя. После наложения плитки на поверхность, ее нужно тщательно прижать и немного подержать. Швы должны быть очень ровными, поэтому лучше использовать специальные крестики. Затирка швов производится лишь после полного высыхания клея, на что может уйти до 2 суток.

Во время укладки кафеля водяной пол не должен быть включен. Его функционирование возможно только после затирки швов.

Если следовать инструкциям, то создание теплого пола вполне возможно своими силами. Хотя работа эта весьма трудоемкая, полученный результат оправдает потраченные усилия. Правильно установленный водяной теплый пол будет служить обитателям дома в течение многих лет.

Подготовка основания водяного теплого пола

После проектировки, из помещения необходимо удалить мусор, проверить ровность поверхности уровнем. Для данной конструкции не нужно ровной поверхности. Коррекция требуется только тогда, когда есть уклон. В этом случае придётся основание выравнивать перед стяжкой, так как если трубы будут лежать на разной высоте, — пол будет прогреваться неравномерно.

Дальнейший шаг — подсыпка чистого песка или с цементом. Последнюю смесь, необходимо увлажнить, для более плотной укладки. На 10 ведер песка берётся 1 ведро цемента. Насыпается слой постепенно, правилом убираются перепады.

Можно сделать черновую бетонную стяжку, но это лишь увеличит стоимость работ и отнимет много времени. Подсыпку хорошо трамбуют вручную или специальными механизмами. На уже ровную поверхность укладывается теплоизоляционный слой. Некоторые люди сначала размещают слой плёнки, но это не обязательно. Обычно укладывают листы «экструзии» пеноплекса.

Укладывать листы необходимо с левого угла от окна. Для сцепки матов подходит строительная пена в баллонах, чтобы конструкция не разъезжалась. Второй лист и последующие сначала стоит примерить, при необходимости места выступов вырезать канцелярским ножом. После укладки следует дополнительно пройтись пеной по швам. Когда слой теплоизоляции уложен, на поверхность раскладываются сварные сетки, которые притягивают к пеноплексу дюбель-гвоздями. Крепления нужно именно закручивать, чтобы не мять лист.

Сетки бывают разные, поэтому нужно смотреть на размер ячеек, которые влияют на ровность всей конструкции. Вопреки устойчивому мнению — сетка не имеет армирующей функции, используется только для удобства монтажа труб. Для идеальной стяжки лучше использовать полипропиленовую фибру. Когда подготовка основания закончена, наступает очередь монтажа труб.

Этапы укладки тёплых водяных полов

Лучше заранее начертить строительный проект. В зависимости от площади помещения, где будет устанавливаться водяной пол, её делят на рабочие участки размером не более 40 м² при соотношении сторон в пропорции 1:2. Это связано с расширением стяжки при нагреве, и, для избежание деформации и растрескивания стяжки, делают такие пропорции сторон участков.

Основание пола очищается от различных загрязнений, выметается весь мусор и убирается пыль. На очищенную поверхность выкладывается теплоизоляция, чтобы тепло не уходило вниз. В качестве теплоизоляции может служить пенопласт толщиной от 3 до 15 см и плотностью свыше 25 кг/м3. Но пенопласт при проникновении влаги теряет свои теплоизоляционные качества, поэтому поверх теплоизоляции стелется полиэтиленовая плёнка, которая послужит гидроизолятором. Она укладывается внахлёст 10−15 см, а стыки проклеиваются строительным скотчем. У стен полиэтиленовую плёнку заворачивают вверх, а излишки срезают. Вместо пенопласта и полиэтиленовой плёнки можно применить специальный материал пеноплекс или пенофол — листовой или рулонный полистирол, покрытый металлической фольгой.

Затем по периметру всего отапливаемого помещения выкладывается демпферная лента— полоса из вспененного полимера толщиной 5 мм и шириной 12−18 см. Лента должна выступать над проектной высотой пола на 2 см. Это делается для того, чтобы на месте примыкания тёплого пола к стенкам не образовывались «мостики холода», а также для компенсации термического растяжения стяжки.

Затем производится армирование, и на всю поверхность выкладывается сетка 15/15 см сечение прута 5 мм. Возможно двойное армирование с выкладыванием арматурной сетки поверх смонтированных труб.

непосредственный монтаж труб

Самыми распространёнными вариантам укладки труб являются «змейка», «спираль» и меандр. Независимо от выбранного варианта общая длина труб не должна превышать 100 м, иначе будут значительные гидравлические потери, и снизится эффективность пола. В зависимости от расстояния между трубами на 1 кв. м. площади уходит 6−7 погонных метров труб. Подающая труба и обратка выводятся в специальный коллекторный шкаф, который монтируется в стене. В нём также находятся вентили, регулирующие подачу воды в трубы.

В домах с автономным отоплением существует система «Умный дом». Данная система поможет в случае прорыва трубы самостоятельно заблокирует поступление воды. Она также контролирует температуру в других стояках и радиаторах, и обеспечивает автоматический переход с ночного на дневной режимы отопления.

После этого проводится опрессовка водяного пола с целью выявления механических повреждений. В течении 24 часов под рабочим давлением в 3−4 бар (0,3−0,4 Мпа) проводится опрессовка.

После опрессовки проводится заливка бетонной стяжки. Она также проводится под рабочим давлением. Толщина заливки должна быть 4−7 см. В качестве раствора может быть использован пескобетон М300 или специальная смесь для тёплых полов.

После высыхания стяжки можно проводить чистовое покрытие пола ламинатом, керамической плиткой или линолеумом.

Этапы укладки плитки на пол

Разложите плитку на полу “на сухую”. Это даст возможность разметить подрезку

При этом важно учитывать размеры швов.
Очистите от пыли и обработайте грунтовкой обратную сторону плиток и пол.
Разведите небольшую порцию плиточного клея согласно инструкции, указанной на упаковке.
Зубчатым шпателем нанесите равномерный слой раствора на небольшом участке пола, равном 1-2 плиткам, поскольку он быстро высыхает и становится непригодным для работы. Можно наносить клей и на саму плитку.
Уложите 1 ряд плитки, вставив между ними пластиковые крестики для того, чтобы сделать равномерные швы между ними. Проверьте уложенный ряд уровнем

Если плитка выступает, ее следует немного осадить аккуратными движениями взад-вперед. Можно воспользоваться киянкой, чтобы немного подбить ее. Если она располагается ниже уровня, то ее следует аккуратно оторвать от пола и нанести на нее еще немного клеевого раствора. Если швы расходятся, нужно у стен установить клинья. Для надежности можно закрепить ряд плиток малярной лентой.
Аналогично укладывайте последующие ряды плиток, не забывая проверять уровнем перепады между ними. Излишки клея можно удалять с помощью крестиков и протирать плитку влажной губкой.
Последний ряд нужно вымерить и сделать подрезку элементов, после чего уложить их аналогично предыдущим рядам.
После высыхания клея можно приступать к затирке швов. Для этого разведите по инструкции фугу и нанесите на швы с помощью резинового шпателя. Не дожидаясь, пока фуга высохнет, удалите ее с поверхности кафеля влажной губкой.

Проверьте уложенный ряд уровнем. Если плитка выступает, ее следует немного осадить аккуратными движениями взад-вперед. Можно воспользоваться киянкой, чтобы немного подбить ее. Если она располагается ниже уровня, то ее следует аккуратно оторвать от пола и нанести на нее еще немного клеевого раствора. Если швы расходятся, нужно у стен установить клинья. Для надежности можно закрепить ряд плиток малярной лентой.
Аналогично укладывайте последующие ряды плиток, не забывая проверять уровнем перепады между ними. Излишки клея можно удалять с помощью крестиков и протирать плитку влажной губкой.
Последний ряд нужно вымерить и сделать подрезку элементов, после чего уложить их аналогично предыдущим рядам.
После высыхания клея можно приступать к затирке швов. Для этого разведите по инструкции фугу и нанесите на швы с помощью резинового шпателя. Не дожидаясь, пока фуга высохнет, удалите ее с поверхности кафеля влажной губкой.

Придерживаясь всех инструкций и рекомендаций, укладка плитки на теплый пол своими руками не составит большого труда. Вам не придется прибегать к помощи специалистов.

Правила эксплуатации

Зная, как профессионально сделать в доме водяной тёплый пол, нелишним будет соблюдать правила пользования. Требования просты и доступны:

1. Теплые полы в частном доме, разводка которых выполнена с соблюдением технологии, всегда набирают t° постепенно. Запуская контур на максимальной отметке после длительного простоя, хозяин получит сокращение срока эксплуатации.
2. Повышение t° режима должно быть постепенным, не более 4-5⁰С в сутки.
3. Показатель режима t° входящего теплоносителя — не выше 45⁰С.
4. Частые запуски и отключения системы чреваты быстрым износом, но не сокращением расходов.

Устройство системы водяного подогрева пола

По типу монтажа тёплые водяные полы делятся на три вида:

І. Бетонный тип монтажа. Система обогрева при таком типе монтажа монтируется непосредственно в бетонную стяжку, предварительно утеплив и положив влагоизолятор.

ІІ. Настильный тип монтажа. В данном случае система обогрева помещается между специальными полистирольными плитами толщиной 3 см и плотностью 30 кг/м3, которые кладутся без предварительной стяжки пола бетоном. Полистирольный настил не требует ни хомутов, ни клипс, ни направляющих сеток и т. п. Он очень прочный, т. к. штампуется гидропропеллентным методом. На поверхности материала есть специальные защелки, благодаря которым трубы диаметром 16−18 мм можно устанавливать без специального крепежа. Сбоку у полистирольных плит есть специальные замки, и они скрепляют плиты в единую поверхность по принципу укладки ламината.

ІІІ. Деревянный тип монтажа:

• реечная система, при которой применяются специальные лаги-полосы из досок или ДСП шириной не менее 28 мм для пола. Между лагами монтируются теплоотражающие пластины, в углубления которых выкладываются полимерные трубы отопления. Шаг между рейками 2 см. Главное условие — это выкладывание труб исключительно на лаги. В качестве утеплителя между лагами выкладывается полистирол или минеральная вата. Деревянное покрытие не толще 1,5 см выкладывается поверх сверху. Дерево обладает плохой теплопроводностью, поэтому покрытия большей толщины скажутся на теплообмене. В реечной системе теплоизоляционный слой гораздо тоньше, чем в модульной системе. Реечный способ лучше применять между этажами деревянного дома.

• модульная система, при которой трубы отопления выкладываются в каналы готовых полос из ДСП толщиной 22 мм. Полосы нужны для создания жёсткой поверхности и фиксации алюминиевых пластин. Полосы в зависимости от проекта имеют ширину 13, 18 и 28 см и выкладываются на расстоянии 2 см друг от друга. Модульные пластины из алюминия имеют специальный профиль с защёлками для трубы, и теплообмен между трубой и пластиной проходит более эффективно. Если в качестве напольного покрытия будет линолеум или керамическая плитка, то поверх пластин выкладывается слой гипсоволокнистых плит. Но если в качестве полового покрытия предусмотрен паркет или ламинат, то можно обойтись и без гисповолокнистых плит.

Преимущества и недостатки

Если сравнивать водяной обогрев со стандартными обогревателями и конвекторами, то тёплый пол имеет ряд неоспоримых преимуществ: экономичность, безопасность, комфорт и эстетичность интерьера.

1. Так как средняя температура носителя тепла невысока, а это до 50 ºС, потребление энергоресурсов снижается на 25%. В комнатах, оборудованных высокими потолками, этот показатель достигает более 55% из-за того, что прогрев осуществляется только на высоту 2,5 м. Экономичность − основное преимущество этой системы.
2. Недоступность нагревательных элементов, нет возможности обжечься или травмироваться об теплоноситель, даже для детей.
3. Прогрев осуществляется постепенно и равномерно по всей поверхности, создавая комфортные и здоровые условия пребывания в помещении. Маленькому ребёнку не будет холодно, играя на полу.
4. При планировке и разработке дизайна комнаты не будет помех в виде конвекторов или других элементов отопления, которые приходится прятать за декоративными панелями или менять в зависимости от стиля.

Водяной пол

Необходимо отметить, что теплые полы имеют свои недостатки.

1. Основной недостаток заключается в сложности монтажа. Поверхность основания должна быть предварительно подготовлена и выровнена. Многослойность конструкции также не добавляет простоты в монтаже.
2. Возможность протечки. Поиск места протечки может быть затруднён протяжённостью труб, иногда он может достигать 70–80м. Для устранения такой неисправности потребуется снятие напольного покрытия.
3. Этот вид отопления может эффективно служить основным источником тепла только в помещениях с хорошей теплоизоляцией, надёжными стеклопакетами и дверями. Если теплопотери минимизировать не удастся, а также в местах, где невозможно уложить водяной пол (лестницы, коридорчики) придётся поставить дополнительные источники тепла.

Схема подключения к котлу водяного теплого полаСхема подключения к котлу водяного теплого пола
