Как сделать сток воды с крыши своими руками

Выбор водосточной системы

Подбор водосточной системы совершают не только по индивидуальным требованиям владельца, но и по следующим показателям:

• Климатические условия в районе (максимально возможный уровень осадков);
• Конструкция, размеры крыши и угол ската;
• Количество этажей в здании, его возраст и выносливость несущей системы.

Выбор системы водослива зависит от таких характеристик здания, как число этажей и разновидность материала крыши. Здания с числом этажей свыше 6 оснащаются внутренней водосточной системой, до 5 – наружной организованной, до 2 этажей – наружной организованной или неорганизованной.

Внутренний водоотвод рассчитан для отапливаемых зданий с рулонным или мастичным покрытием крыш, а также на плоских кровлях. В других случаях устанавливается наружная водосточная система.

В частных домах с числом этажей до 3-х следует обустраивать организованный наружный водосток СНиП, т.к. он комфортен в обслуживании.

Цена материала часто зависит от его качества. Так, медные водостоки либо изделия из титан-цинка не подвержены разрушению, устойчивы к отрицательному воздействию климатических условий, однако имеют высокую цену.

Зачастую для изготовления водостока из металла применяют сталь:

• оцинкованную (на сегодняшний день её применяют все реже — она подвергается коррозии и недолговечна),
• покрытую защитным полимерным слоем. Подобная система стойкая, качественная рассчитана для многоэтажных зданий.

Металлическая система имеет множество нюансов:

Металл не стоит использовать в приморских регионах, где в воздухе содержится много солей, а также в регионах с развитой промышленностью — активные вещества растворяются в воде, вступают в реакцию с металлом и уменьшают длительность использования водостоков. От металлической системы нужно отказаться, если здание старое, слабая несущая конструкция, фундамент или стропильная система. Металлические водостоки имеют низкую звукоизоляцию. Во время осадков они будут издавать шум.

Выбор водосточной системы

Пластиковые водостоки не подвержены коррозии, устойчивы к отрицательному воздействию климатических условий. Имеют маленькую массу и несложную установку — монтаж таких водосточных систем может совершить даже неопытный хозяин дома. Для многоэтажных зданий они не подойдут.

Система водостока жилых домов

Чтобы у вас было представление о том, как создать водостоки для кровли сарая или дома собственноручно, то стоит иметь хотя бы необходимые базовые сведения о системе. Водосток для кровли загородного дома является очень важным элементом, что обеспечит долговечность строения. Чаще всего его делают еще при строительном процессе здания. Если есть желание, то водосток можно изготовить собственноручно.

Последний тип сборных элементов – это созданные из отдельных лотков (иногда и угловых) элементы. Желоба размещают прям под нижней кромкой покрытия кровли и закрепляют при помощи кронштейнов. За счет отводящих желобов производится сбор воды по общей площади кровли и перенаправляет собранную жидкость в места размещения воронок труб для стока воды. Круглые по форме желоба используют в конструкциях систем водостока чаще, нежели такие же элементы с прямоугольной формой. Но эта статистика вовсе не свидетельствует о том, что желоба прямоугольной формы чем-то хуже. Оба вида показывают при работе хорошие результаты.

Способы установки водостоков

В разделе не будем говорить о том, как правильно установить водостоки. Здесь обозначим ситуации, возникающие при сооружении этой системы. Первая ситуация – монтаж, когда установлены стропила, но не установлена обрешётка.

Это простой, правильный вариант. Кронштейны крепят к стропильным ногам, обычно поверх верхней плоскости, но можно сбоку, снизу, изгибая устройства под требуемый угол. Боковое крепление можно использовать, если толщина стропил не меньше 50 мм, ширина не меньше 150 мм. Нередко установку производят на первый у карниза элемент обрешётки, что тоже считается правильным подходом к сооружению водостока.

Пример крепления кронштейнов к стропильным ногам

Если кровельный материал уже уложен на крышу и закреплён, то способы крепления кронштейнов, следующие:

1. На ветровую доску, она же лобовая. Доска набивается по торцам стропильных ног и закрывает собой проём между ними. Её назначение – защита кровли от ветра.
2. На нижнюю сторону первого элемента обрешётки.
3. На стену. Этот вариант возможен, если свес кровли небольшой. Придётся использовать длинные или универсальные кронштейны. Карниз широкий – на стену предварительно набивают деревянные подставки, а уже к ним крепят крюки. Есть другой вариант: кронштейны крепят к штырям, забитым в стену.
4. С креплением к кровельному материалу. Используются специальные зажимы-струбцины, которыми обжимают край кровельного материала. Есть струбцины, для которых надо провести засверливание кровельного покрытия, есть для которых этого делать не нужно.

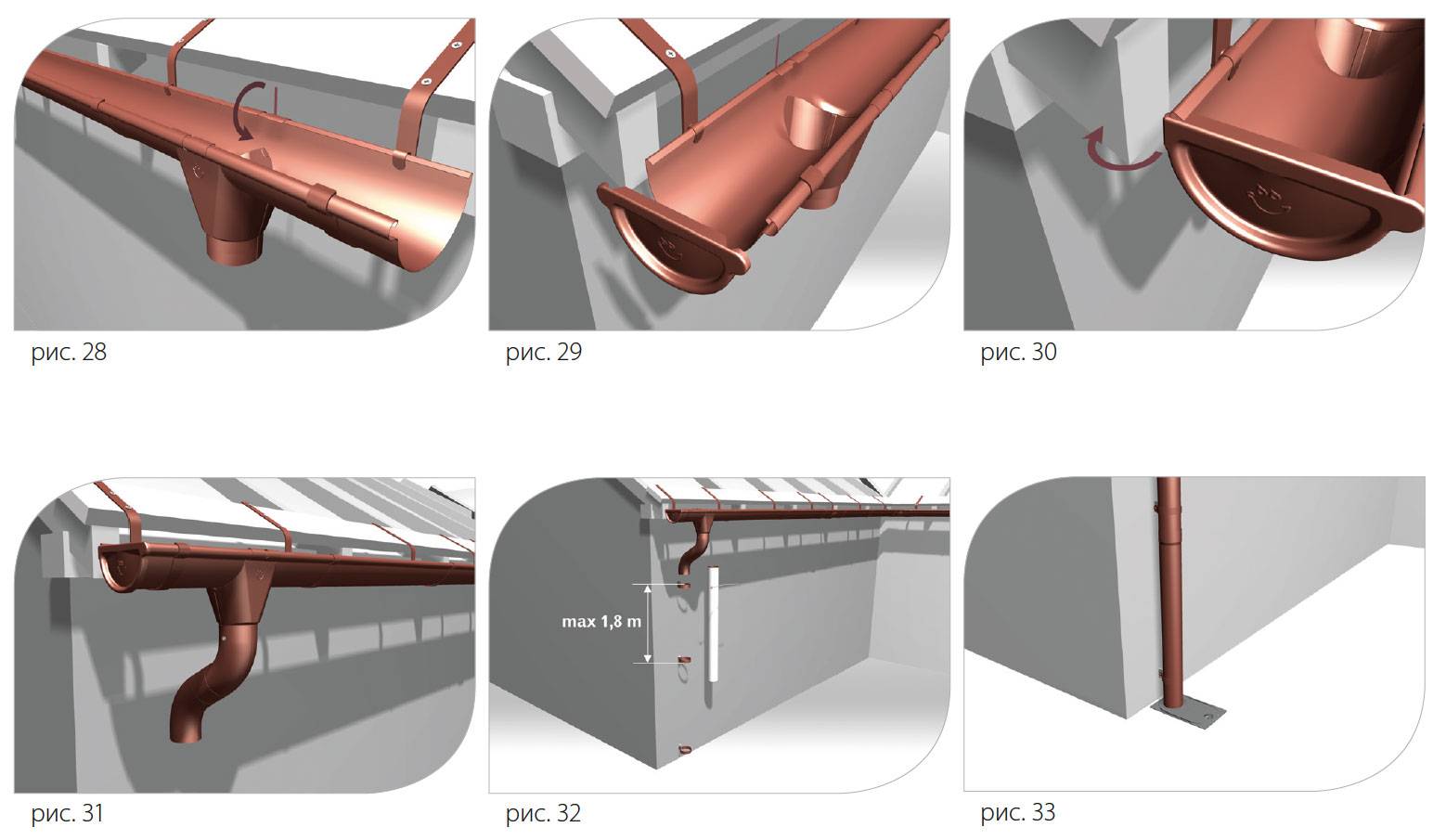

Последовательность монтажа

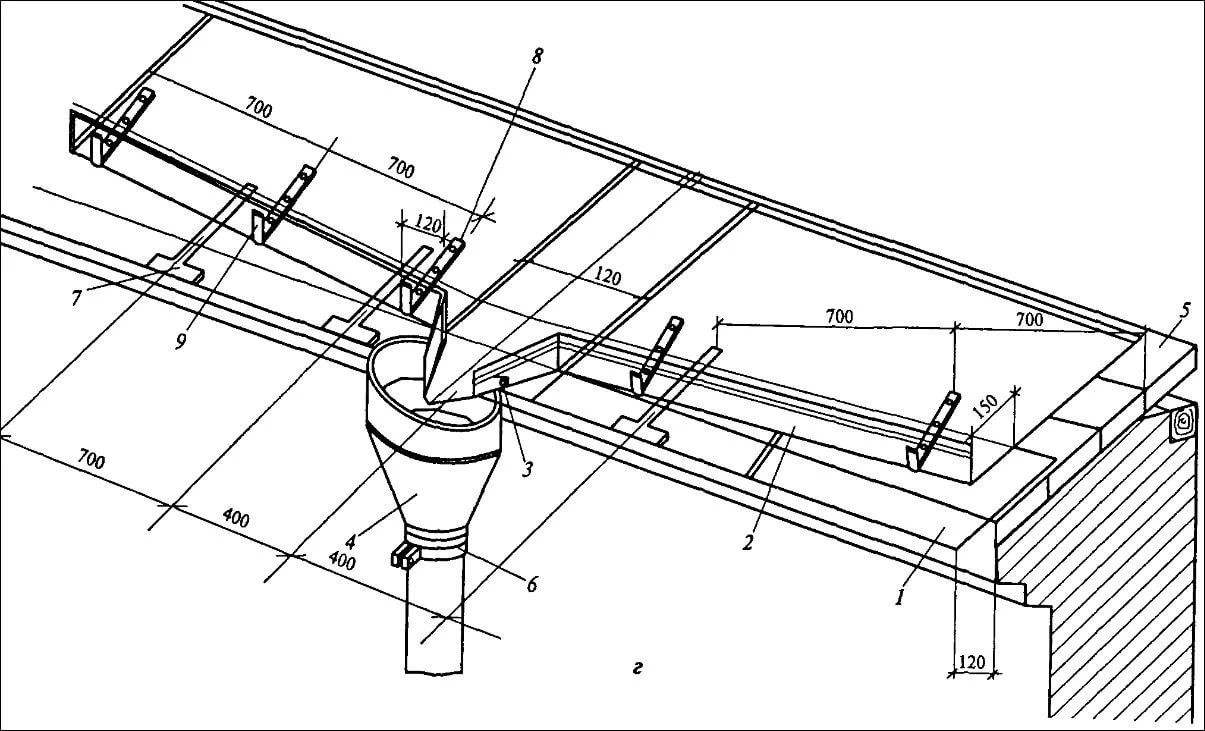

Принципиальная схема монтажа внешнего водостока простой скатной крыши имеет общий алгоритм:

1. Установка крюков крепления желобов.
2. Врезка в желоб воронок (выполняют до окончательной фиксации этого отрезка желоба на крюки). Герметизация стыка.
3. Монтаж, наращивание и герметизация стыков желобов.
4. Для вальмовых и многощипцовых крыш — соединение желобов угловыми элементами (внутренними и внешними).
5. Установка и герметизация заглушек.
6. Монтаж и фиксация к фасаду вертикальной части водостока — верхнего и нижнего колена, труб, ревизии.

Кровли, у которой количество скатов более 5, относятся к сложным, и могут отличаться организацией водостока. Наиболее показательный пример — многощипцовая крыша типа «конверт». У нее нет карнизных свесов и вся нагрузка по отводу осадков за пределы кровли приходится на ендовы. Такие участки есть и у комбинированных крыш, сочетающих в своей конструкции несколько уровней кровли разной геометрии.

В подобных местах устанавливают водосборную воронку большого объема, от которой прокладывают водосточную трубу к дождеприемнику ливневой канализации. А со скатов, которые оканчиваются карнизным свесом, сбор осадков происходит по традиционной схеме с использованием желобов.

Распространенные размеры

Производительность водостока выбирают в зависимости от площади обслуживаемой части кровли, и она определяется размерами желобов и водосточной трубы. Независимо от компании изготовителя и материалов, соотношение между размерами сечения этих элементов у всех общее — диаметр желоба приблизительно в 1.4 — 1.5 раза больше диаметра трубы.

В качестве примера ниже представлены типоразмеры водосточных систем популярных на российском рынке производителей:

Производитель	Материал	Размеры водостока, мм
Aquasystem	Металл	125х90, 150х100
GrandLine	Металл (круглый профиль)	125х90, 150х100
GrandLine Optima	Металл (прямоугольный)	127 мм (ширина)
GrandLine Optima	Пластик	120х87
Ruukki	Металл	125х87, 150х100
DÖCKE	Пластик	Серия Premium — 120.65х85.73 Серия Lux — 141х100
ТехноНиколь	Пластик	125х80

depositphotos

Составляющие элементы водоотлива для крыши

Ливневая система состоит из таких элементов:

1. Желоб. Это главная часть конструкции, которая фиксируется непосредственно под скатом кровельного материала и принимает потоки воды. Устанавливается он по периметру сооружения под небольшим уклоном.
2. Воронка. С ее помощью вода направляется в сливную трубу. Для предупреждения попадания крупного мусора или листьев воронку в верхней ее части лучше оснастить защитной сеткой.
3. Элементы для слива жидкости в канализацию.
4. Внутренние и внешние углы.Применяются в сложной конструкции.
5. Муфты. Они служат для соединения желобов, если конструкция длинная.
6. Колено. Элемент устанавливается в нижней части слива и отводит жидкость дальше от сооружения.
7. Кронштейны и хомуты. Это соединительные элементы для труб и фиксации желобов.
8. Заглушка. Она устанавливается для ограничения потока воды.

Муфты служат для соединения желобов, если конструкция длинная.

Приобрести можно как стандартную систему, так и заказать изготовление индивидуального проекта.

Нормы монтажа

Даже если расчет выполнялся правильно, а при установке использовался качественный материал, соответствующий требованиям СНиП, система отвода воды может работать некорректно, если произвести монтаж, не соблюдая простые правила:

1. Водоприемные воронки устанавливают равномерно по всей площади ската. Если крыша небольшого размера, устанавливают минимум 2 воронки, на каждые дополнительные 20 кв. м добавляют по одному водоулавливающему элементу, как того требует СНиП.

2. Воронки, по нормам СНиП, нельзя устанавливать ближе, чем на 1 м к стенам сооружения. Максимально допустимое расстояние между двумя воронками, подключёнными к одному стояку, не должно превышать 20 м.

3. Если материал водостока – металл, трубы и воронки оснащают электрическим подогревом. Эта мера устраняет проблему промерзания и разрушения труб в зимний период, когда на территории России устанавливается низкая температура.

4. Если крыша многоуровневая, а разница в высоте между уровнями превышает 4 м, выполняют расчет и монтаж отдельных веток водостока, не связанных между собой, так как этот перепад снижает эффективность отвода осадков.

5. Строительные нормы предписывают оборудовать ливневую канализацию, начинающуюся под стояком водостока и заканчивающуюся в специально отведенных местах. Для частных домов допускается слив водосточных вод в грунт или сбор в специальную емкость.

Правила установки внешнего и внутреннего жёлоба

Если не соблюдать правила монтажа системы водоотвода, можно получить залитые стены, фундамент и подвальные помещения. Чтобы избежать этого, нужно выполнить простейшие указания:

1. Внешний жёлоб устанавливается с уклоном в 1%.
2. Прерываться внешний жёлоб должен не более трёх раз. В случае когда из-за сложной геометрии кровли это правило выполнить не удаётся, необходимо установить ещё одну водосточную трубу. Но её установку лучше выполнять на наружных углах стен.

Главное в системе водоотвода — это правильная организация направления потока воды. Она не должна сливаться в местах расположения входных дверей и возле главных дорожек, так как зимой это приведёт к образованию приличного слоя льда, что чревато получением серьёзных травм.

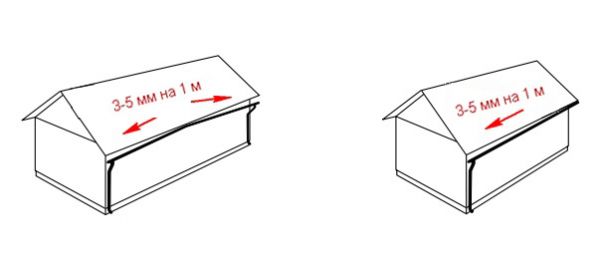

Также немаловажно обеспечить нужный уклон внешних желобов, который зависит от размеров ската. В случае если значение длины ската кровли больше 12 метров, то уклон требуется делать в обе стороны и устанавливать два водоотвода

Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта.

Скатная крыша по сравнению с плоской имеет ещё одно слабое место — так называемая ендова. Это внутренний стык скатов крыши, который наиболее подвержен давлению потока воды, что увеличивает вероятность её проникновения под кровлю именно в этом месте

Поэтому водоотводу с ендов необходимо уделять особое внимание и монтировать там внутренние желоба, которые будут задерживать влагу, выводить её наружу, а значит, предупреждать попадание воды под кровлю. Крепится он на дощатый настил (который должен выступать на 40 см за пределы оси внутреннего жёлоба) или обрешётку

Сам процесс происходит в несколько этапов:

1. На обрешётку или дощатый настил нужно прибить два бруска с шагом 5–10 см. Между брусками и обрешёткой должен быть небольшой зазор для обеспечения вентиляции.
2. Прибить обрешётку, торцы деревянный брусков подвести к осям жёлоба.
3. Усилить основную обрешётку в области ендовы, для чего прибить ещё несколько брусков.

4. Вбить два деревянный бруска между обрешёткой в том месте, где есть свободное пространство.

5. Подвести торцы брусков в середину внутреннего жёлоба, зажать их.

6. Согнуть жёлоб таким образом, чтобы угол сгиба был немного больше, чем угол сгиба ендовы.

7. Уложить жёлоб с карнизного свеса в направлении сверху вниз.
8. Закрепить, используя металлические скобы.

Способы крепления желобов

Для крепления желобов можно использовать кронштейны, которые совмещены с хомутами.

Способы крепления кронштейнов:

1. Крепление на лобовую доску — простейший способ, применяемый, когда кровля уже настелена. Такой тип кронштейнов используют для водостока из пластика. А для обеспечения прочности в кронштейнах предусмотрены силовые рёбра.
2. Крепление на стропила — способ используется при больших площадях скатов до настила кровли при шаге стропил не более 60 см. В этом случае используются кронштейны с удлинителем, которым кронштейн и крепится к стропилу.

3. Крепление на стену — при отсутствии лобовой доски и доступа к стропильным ногам крепление желобов выполняют к стенам при помощи костылей и шпилек.

4. Крепление на обрешётку — при шаге стропил, превышающем 60 см, крепление жёлоба выполняется при помощи кронштейнов большой длины, если кровля сделана из металлочерепицы или ондулина. Или применяют комбинированные кронштейны в случае применения черепицы из битума.

Конструкция водоотвода

По способу организации водоотвод с крыши бывает неорганизованным и организованным. В первом случае не устанавливаются никакие ливневые системы, а жидкость с крыши падает непосредственно вниз.При этом она попадает на фундамент и стены, ускоряя деструктивные процессы в них. Организованный предусматривает закрепление ливневой конструкции на крыше, что позволяет отводить воду дальше от сооружения.

Он проходит в стене. При этом крыша делается под небольшим уклоном, в самой нижней части которого присутствует водоприемная воронка. Чаще всего такая система водоотведения с кровли монтируется в многоэтажных зданиях.

Когда начинать монтаж системы

Система водостока имеет большое значение для предотвращения порчи несущих конструкций здания, поэтому её разработка должна происходить на стадии проектирования дома. Да и в соответствии с нормативной строительной документацией монтаж системы проводится до укладки кровельного материала. Но практика показывает, что эти требования соблюдаются редко

Важно и определиться со способом крепления желобов: на карниз, на лобовую доску или на обрешётку. Самым распространённым является крепёж на лобовую доску, другие способы монтажа водостоков в индивидуальном строительстве почти не применяются

Как установить водосток, если крыша уже покрыта

Очень часто кровельщик надеется, что по завершении работ он сможет оторвать несколько листов покрытия для того, чтобы установить кронштейны для желобов на стропила. Но обычно это сделать без удаления крепежа кровельного материала не удаётся. Если же крепёж демонтировать, то на его места придётся устанавливать заплатки.

Конечно, существуют способы избежать этих проблем. Один из них заключается в установке под материал кровли планки из мягкой древесины, чтобы удалить крепёж без появления вмятин. Если крыша покрывается шифером, то поступают проще. В волну вставляют кусок деревянного бруса, а кронштейны для желобов крепят напрямую сквозь шифер и вставленный брус.

Если кровельный материал уже положен, для крепления кронштейнов под водосточные желоба приходится использовать любые доступные места

В настоящее время в продаже имеются кронштейны, к которым жёлоб крепится снизу, поэтому такой кронштейн не видно. Их установка выполняется через каждые 40–70 см для того, чтобы обеспечить достаточную прочность при избыточных снеговых и ледовых нагрузках.

Кронштейны, которые устанавливаются на обрешётку или стропила, предварительно необходимо выгнуть, чтобы обеспечить правильное положение желоба относительно ската кровли.

Элементы водостоков

В их перечень входят:

1. Желоб. Предназначен, чтобы собирать дождевую, талую воды с крыши.
2. Заглушка желоба. Крепится на торцах. Направляет воду по сторону уклона к воронке.
3. Соединитель желоба. Им принято соединять желоба между собой. Герметичность достигается за счет уплотнителя из резины.
4. Универсальный угол. Изменяет направление потока воды. Закреплять нужно на внутренних, наружных углах крыши.
5. Колено трубы. Часто используется для аккуратного обхода элементов фасада зданий. Изменяет направление стока воды по трубе.
6. Воронка. Работает как водоприемник. Соединяет желоба с трубами. Перенаправляет воду из водосборной в водосливную систему.
7. Труба водосточная. Предназначена для вертикального стока воды.
8. Муфта соединительная. Элемент крепежа труб. Отвечает за компенсацию температурного расширения.
9. Слив. Отводит воду из системы в почву.
10. Универсальный хомут. Позволяет прикреплять трубу на нужном расстоянии от дома.
11. Металлический, пластиковый кронштейны. Требуются для монтажа желоба на карнизе крыши.
12. Прямой или боковой удлинитель кронштейна. Используется, когда нужно прикрепить кронштейн желоба к стропилам или скату кровли.
13. Регулируемый угол. Подойдет для прямых углов и до 150 градусов.
14. Хомут крепежа трубы к фасаду здания.
15. Защитная решетка. Предотвращает попадание мусора в водоотводную конструкцию.
16. Поворотный отлив карнизного свеса для пристенного крепежа.

Количество и наименования элементов для разных видов крыш могут отличаться и быть дополнены.

Устройство

Внутренний водосток – система, обеспечивающая сбор и отведение талых и дождевых с поверхности кровли через водосточные трубы в «ливнёвку». Такая конструкция оборудуется, когда у дома плоская или односкатная крыша. Водосточная система внутреннего типа состоит из следующих элементов:

Устройство внутреннего водостока

1. Водоприемные воронки. Этим термином обозначают устройства, которые осуществляют первичный сбор жидкости, скапливающейся на поверхности кровли. Материал и цена этого элемента значительно отличается: существуют недорогие модели из пластика или нержавейки и эксклюзивные из меди. Если кровля имеет плоскую поверхность с незначительным уклоном, согласно требованиям СНиП, на нее устанавливаются плоская воронка внутреннего водостока, на скатные – колпаковая. Количество и диаметр этого элемента определяет расчет, учитывающий площадь ската и объем выпадающих осадков. В специализированных магазинах продаются воронка с подогревом, защитными фильтрами и стабилизаторами потока, однако, цена на такие модели значительно выше.

2. Отводящие трубы. Так называют трубы, соединяющие воронки и водосточный стояк. Монтаж этих элементов выполняют с небольшим уклоном, чтобы система функционировала самотеком. Диаметр отводящей трубы зависит от размера воронки, количества выпадающих осадков, которое определяет расчет, и требований СНиП. Монтаж выполняется внутри здания, поэтому соединяют элементы с помощью сварки без компенсационных элементов.
3. Водосточный стояк. Стояком называют отрезок водосточной трубы, расположенный вертикально внутри здания, через него талая или дождевая поступает в ливневую канализацию. По нормам СНиП диаметр стояка должен соответствовать диаметру отводящей трубы и воронки, так как основная причина протечек – недостаточная герметизация соединительных швов между этими элементами. Водосточная система кровли эффективно работает при условии полной герметичности.
4. Крепеж. такого типа выполняют внутри здания, система устанавливается при помощи кронштейнов и креплений. Согласно требованиям СНиП, материал крепежных элементов и труб должен совпадать.
5. Ревизии. Водосточная система по нормам СНиП включает в себя ревизионные отверстия, через которые выполняют профилактический осмотр и чистку трубы.

Технология монтажа водослива

Точная комплектация необходимых инструментов зависит от материала водостоков.

В любом случае понадобятся:

• перфоратор;
• шуруповерт;
• уровень, отвес;
• рулетка, карандаш, шнур;
• плоскогубцы;
• стремянка;
• молоток, киянка.

Последовательность работ по монтажу водосливной системы  можно разбить на три основных этапа.

Правильная установка кронштейнов

При монтаже кронштейнов порядок работ следующий:

1. По углам скатов делают метки, обозначая места крайних кронштейнов.
2. К лобовой доске фиксируют первый кронштейн.
3. С обратной стороны несущего основания устанавливают крайний крюк, выдерживая необходимый уклон – 3-5 мм на 1 м.
4. Между кронштейнами натягивают шнур и выставляют промежуточные элементы по линии.

После расстановки крюков веревку надо убрать.

Края кровельного покрытия должны перекрывать желоб не более чем на 1/3 его ширины. Такое расположение будет обеспечивать точное попадание стекающей воды в лоток

Крепление системы желобов

Монтаж лучше начинать с места, где будет подсоединяться вертикальный водослив. В желобе необходимо сделать отверстие под воронку с помощью ножовки по металлу, края обработать. Установить переходник между горизонтальными и вертикальными элементами получится с использованием соединителей.

Последующие действия:

1. На крайний лоток надеть заглушку.
2. Уложить желоба поочередно в кронштейны, выдерживая нахлесты элементов по 5-10 см.

Чтобы обеспечить лучшую герметизацию, на стыки следует надеть прорезиненные соединители.

Изготовление водостоков для крыши своими руками

Для работы понадобится:

сталь листовая оцинкованная (кровельное оцинкованное железо).
Лист оцинковки толщиной 0,5-0,7 мм.

Совет. Слой цинка согласно нормативу, должен быть не меньше
270 гр./м.кв. (На рынке встречаются листы с покрытием 60 275 гр./ м.кв). Такой
металл прослужит долго.

ножницы по металлу;

молоток (деревянный и обычный)

плоскогубцы.

Как сделать водосток для крыши своими руками

Для изготовления водосточной трубы нужно сделать выкройку на
листе металла (как альтернатива – из жести, листовой стали).

Совет. Размеры лучше наносить маркером. Если их чертить
чем-нибудь острым, например, шилом, то можно повредить защитный слой цинка. В
этом месте меньше чем через год образуется ржавчина.

Для закрашивания царапин на окрашенной оцинковке
используется только специальная акриловая краска (например, Цикроль, Тиккурила,
Текнос). Обычная краска просто «не удержится» на поверхности.

Ширина заготовки должна превышать диаметр трубы на 1,5 см.
Эта разница уйдет на соединение.

На заготовке начертить прямую линию фальца. При этом учесть,
что с одной стороны, она составит 0,5 см, с другой 1 см.

Завернуть металл (загнуть) с помощью плоскогубцев. Меньшую
сторону просто под углом. Большую сторону в форме буквы «Г».

Выровнять металл под прямым углом (выстучать молотком) 90
градусов.

Соединить стороны заготовки.

Завернуть более высокую кромку.

Соединить края заготовки. При этом меньшая сторона должна
зайти в большую.

Уплотнить кромки плоскогубцами.

Этот процесс называется ручная вальцовка листового металла
(гибка листа железа). Способы (виды) вальцовки на фото.

С одной стороны, трубу нужно подбить молотком (подмять,
подогнуть), чтобы в нее можно было завести вторую трубу.

Как сделать желоб для водостока своими руками

Изготовление металлического водосточного жёлоба выполняется
на специальном оборудовании (гибочный станок для листового металла).

В домашних условиях можно сделать своими руками, для этого
подойдет способ, описанный ниже.

Вырезать заготовку из дерева или трубы. Положить на нее
заготовку из листа металла и с помощью киянки придать ей нужную форму.

Совет. Предварительно нужно сделать завальцовку заготовки
желоба, это придаст ей жесткость.

Более простой способ – раскроить металлическую трубу
пополам.

Остальные элементы водостоков изготавливаются по такому же
принципу.

Нюанс. Для изготовления крепежей тонкая оцинковка не
подходит. Нужно брать стальную заготовку.

Общие черты монтажа водосточной системы

Для того чтобы совершить монтаж внутреннего водостока, работы следует начинать с нижних отделов, постепенно подключая их непосредственно к воронкам. Все элементы должны быть правильно и корректно соединены между собой, а также загерметизированы.

Водосборники могут быть установлены на расстоянии 60 метров друг от друга. Если поверхность является наклонной, это расстояние не должно превышать 48 метров. В случае, когда плоская крыша находится над жилыми помещениями, над каждой секцией должно быть как минимум два воронки. Корпуса этих изделий должны быть полностью спрятаны между перекрытиями. Кровельный материал должен плотно примыкать к данным устройствам, не позволяя воде затекать в щели.

Водосборники могут вклеиваться в конструкцию или же монтаж может осуществляться при помощи шурупов из нержавеющей стали.
Установка воронки внутреннего водостока. Воронка к отводам присоединяются при помощи компенсационных раструбов. Расстояние к наружной стене не должно быть менее 1 метра.

Отводные трубы могут быть расположены в технических помещениях, на специальных фермах или же на чердаках. Они не должны походить над оборудованием, которому противопоказан контакт с жидкостями. Прочистки и ревизии должны быть прикреплены к выпускному патрубку водоприемника. Это можно делать при помощи отводов или тройников.
Лучше всего монтаж стояков осуществлять в специальных нишах или шахтах – там, где проходят трубы отопления или вентиляции. Кроме этого, их можно провести в коридорах жилых помещений или же по колонам в промышленных зданиях. Если выпуск воды происходит открытым способом, стену в месте выхода трубы нужно заделать минеральной ватой и заштукатурить

При этом важно предусмотреть варианты отвода воды от здания, чтобы не произошел размыв грунта.

Монтаж воронки

Рекомендации по эксплуатации водостоков плоских крыш

В процессе эксплуатации зданий и сооружений, оснащённых плоской кровлей, для предотвращения подтопления внутренних помещений необходимо выполнять ряд мероприятий, обеспечивающих недопущение подобных явлений.

Вот что следует делать в этих целях:

• выполнять очистку водоприёмных воронок от листвы и прочих посторонних предметов;
• проверять герметичность стыков конструктивных элементов и, в случае их разгерметизации, восстанавливать её (менять уплотнительные резинки и манжеты, использовать герметик);
• при наличии финансовой возможности создать систему электрического подогрева (греющий кабель), обеспечивающую отсутствие снега и льда в местах стока воды (воронки, желоба и т.д.).

Выполнение данных мероприятий позволит избежать негативных явлений, вызываемых проникновением воды к строительным конструкциям и на поверхность земли вблизи фасада здания.

Использование греющего кабеля позволит избежать ледяных пробок в водоотводной системе кровли

Установка водостоков — основные правила

1. Как установить водостоки, если крыша уже покрыта? Самый простой и самый распространенный вариант – это крепление водостока с помощью кронштейна к лобовой доске кровли. Это позволяет легко и быстро монтировать водосток на готовую крышу. Чаще всего такой вариант применяют при монтировании ПВХ систем. Преимущество в том, что данный водосток может выдерживать широкий диапазон нагрузок. Если же, ваша система сделана из металла, вы столкнетесь с проблемой, что кронштейны водостока короткие, но из этой ситуации можно выйти, удлинив их при помощи стропильной ноги;
2. Второй способ — крепеж водосточного желоба осуществляется до укладки самой кровли. Сам желоб монтируют на стропильную ногу. Такой способ актуален для больших крыш (большая площадь), где применяют тяжелые кровельные материалы;
3. Третий способ крепления осуществляется при помощи длинных крюков, или сборных кронштейнов. Такая методика будет актуальна если расстояние между стропилами больше чем 600мм.

Крепление к лобовой доске

Другие методы крепления

Для того, чтобы система водоотвода была установлена правильно вам нужно знать:

• сами держатели необходимо установить на расстоянии не меньше 0.35-0.5м;
• установить правильный угол желоба (по направлению водосточной трубы) 0.5-2%, именно такой наклон позволяет воде самостоятельно очищаться;
• сам крой желоба должен быть на 3 см ниже от ската крыши.

Уклон желоба на 1 метр длины

ВАЖНО!
Перед тем, как установить систему водостока на свой дом, ознакомьтесь с инструкцией производителя.

Наружный водосток

Он устраивается в зданиях, имеющих скатную кровлю. Состоит такой водосток из горизонтальных и вертикальных элементов. К его обязательным компонентам относят:

1. желоба или сливы;
2. воронки;
3. трубы.

https://youtube.com/watch?v=Or8OfaIJ2eQ

На фальцевых кровлях, покрытых листами железа или меди, слив является встроенным и выполняется в виде треугольной разделки в нижней части ската. Вода, спускаясь к такому сливу, разделяется на два потока и идет к водосборным воронкам.

Если кровля выполнена из волнистого материала (шифер, черепица, металлочерепица, Ондулин и т. п. ), то к ее краю на специальные кронштейны крепится желоб, находящийся под небольшим углом к горизонту. Если кровля имеет ступенчатую конструкцию, один из торцов желоба может быть закрыт заглушкой. Заглушка применяется и на двускатных кровлях, когда желоб вдоль ската имеет выход только с одной стороны или этот выход встроен в систему. На частных домах, где площадь кровли невелика, желоб содержит в своей конструкции угловые элементы.

По желобам и сливам вода поступает в водосборные воронки. Они ставятся по углам дома, а если здание протяженное, то и чаще. Частота расположения воронок зависит от площади крыши и количества осадков в местности: чем их больше, тем больше должно быть и воронок. Иногда воронка не имеет соединения с горизонтальными элементами — это практикуется на высоких зданиях, где важна возможность замены вышедшего из строя элемента. Такая необходимость может возникать в зимний период, когда в ней замерзает вода, и воронка может сломаться.

https://youtube.com/watch?v=LzAw9Sp32yA

В частном домостроении воронка чаще всего присоединена к желобу; в таких условиях нет необходимости в трубах и желобах большого диаметра, а аккуратное соединение элементов не портит эстетику дома.

Вниз собранная вода идет по стояку, который крепится хомутами к наружным стенам. Чаще всего он прямой, но иногда для обхода карнизов и других декоративных элементов она может содержать обводы и колена. Внизу из стояка вода выходит за отмостку (для этого трубу заканчивают отметом — изогнутым сливом), но лучше, если рядом будет находиться водосборный колодец, имеющий выход в канаву или систему ливневой канализации. Это исключит промокание фундамента и образование плесени.

Типичное устройство кровельного водоотвода

Разные производители предлагают стандартный набор элементов водосточной системы. Они могут отличаться габаритами, материалом изготовления и внешним видом. В составе системы – горизонтальные желоба, установленные под краем покрытия крыши, и водосточные стояки, соединенные с желобами водосборными воронками.

Перпендикулярные элементы стыкуют между собой воронками. Кроме них в комплекс водосбора входят: заглушки, соединители, тройники, крепления, угловые элементы, колено и отмет

Состав системы компонуется в зависимости от конфигурации системы водоотвода.

Желоб и соединительные элементы для него

Полукруглый желоб – лоток для сбора, отведения осадков с кровли. Сечение желоба – незамкнутая полукруглая или угловатая форма. Дизайн подбирают под архитектуру здания. Размер лотка должен соответствовать предполагаемой нагрузке. Последняя в свою очередь зависит от площади крыши.

Поворот желоба используются для изменения линии водостока. Стандартный угол – 90°, но есть и изделия с параметром в 135°.

При монтаже поворота руководствуются правилами:

• стыки уголков и желобов необходимо герметизировать клеевыми или резиновыми уплотнителями;
• дистанция от торцов поворота к кронштейнам должно быть не более 10-15 см – в этих местах прочность система ниже.

Соединитель желоба – полукруглая полоса с фиксаторами и защелками. Элемент используют для стыковки желобов в цельную линию. Для герметизации стыка необходим резиновый уплотнитель.

Стандартная длина желоба – 3 м. Некоторые производители предлагают изделия типоразмером 3-4 м. При расчете системы, необходимо подобрать длину так, чтобы количество стыковок было минимальным

Крепежные кронштейны. Выбор определенной модели зависит от технологии установки водостока, места расположения основных элементов и стадии ремонта/строительства.

Возможные варианты кронштейнов-крюков:

1. Длинные. Применяют для фиксации водосточной системы до настила кровельного покрытия. Элементы крепят к стропилам, как правило, еще до монтажа обрешетки.
2. Короткие. Подходят для установки желобов на стене здания или лобовой доске. Крюки можно монтировать еще до размещения кровельного покрытия или после обустройства крыши.
3. Универсальные. Сборно-разборные элементы, применяемые до или после настила кровельного материала. Длину универсальных крюков можно регулировать.

Заглушка устанавливается на торце желоба. Для надежной фиксации предусмотрены защелки, а для повышения герметичности соединения – резиновая прокладка. Конструкция, как правило, универсальна – заглушка подойдет для правого и левого края лотка.

Элементы отводящего трубопровода

Водосборная воронка подходит для участков, где нет возможности монтировать обычную водосливную систему. Она применима для ендов крыш со сложной архитектурной формой. К водосборной воронке напрямую подсоединяют сливную трубу.

Выпускная воронка. Элемент устанавливают под лотком. Воронка перенаправляет потоки воды в вертикальную трубу. В зависимости от месторасположения различают проходные, левые или правые элементы

Колено – это элемент, который необходим для изменения направления водосточного стояка, т.е. обвода трубы около архитектурных выступов здания.

Сливная труба предназначена для обустройства вертикального сточного трубопровода. Диаметр элемента подбирают исходя из дебета воды, типовая длина – 3 м.

Тройник необходим для подключения нескольких желобов к одному вертикальному стояку. Использование тройника сокращает расход материалов, улучшает фасадный вид

Отмет – гнутый наконечник. Его монтируют внизу водосточной трубы для отвода воды от фундамента и цоколя постройки.

Держатели трубы – это хомуты для крепления вертикальных труб к стене. Держатели делают из пластика и металла. Крепежные элементы должны выдерживать нагрузки на водосточный стояк и быть менее заметными.
