Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Устройство типовой водопроводной системы

Водяной насос.

В состав водопроводной системы входят отдельные элементы:

• водяной насос;
• трубы с запорно-регулирующей арматурой;
• приборы контроля, регулировки давления – манометр и реле;
• гидроаккумулирующий бак;
• сливное устройство.

В схему могут входить накопительный бак, приборы фильтрации, нагреватели воды. В насосных станциях основные элементы расположены не по отдельности, а объединены общим каркасом.

Выбор насоса

Чтобы выбрать насос для водопроводной системы, учитывают:

• глубину скважины, колодца;
• потребляемый объем жидкости;
• дебит источника;
• напор воды.

В скважины, глубина которых более 8 м, опускают погружные насосы – центробежные или вибрационные. Выглядят как длинный узкий цилиндр. Рабочий орган центробежных насосов – лопасти, которые при вращении всасывают воду и проталкивают в трубопровод. Это надежная малошумная и высокопроизводительная конструкция.

Вибрационный насос перекачивает жидкость за счет постоянного изменения положения мембраны. Это чувствительная к чистоте воды деталь – примеси песка выводят ее из строя. Поломка устраняется, но ремонт обходится дорого.

На улице устанавливают задвижки из чугуна, бронзы или кран-буксы. В помещениях – смесители, которые для улицы не подходят. Шаровые краны под открытым небом нежелательны. Они чувствительно реагируют на температурные колебания, корпус может разрушиться даже при заморозках, если в нем осталось немного воды.

Контроль давления в системе.

Для нормальной работы системы в ней поддерживают постоянное давление 2,5-4,0 атм. Более высокое или низкое нежелательно. Обеспечивают эти параметры реле давления и гидроаккумулятор. Они предупреждают гидроудары, а при превышении верхнего порога отключают насос.

Водонапорный бак для зимнего водопровода подготовить сложнее. Его необходимо спрятать в помещении, например на чердаке. Обязательна надежная теплоизоляция из пенопласта или минеральной ваты. Нужна хорошая крышка, иначе мелкие частицы утеплителя попадут в водопроводную систему.

Организовать канализацию.

На даче необходимо сооружение автономной канализации. Выгребная яма не решает проблему – она не отвечает санитарным нормам, соответствующие службы могут запретить пользоваться.

Для ремонта или при длительном отъезде из системы сливают воду. Для этого служит сливной клапан, который устанавливают в нижней точке после насоса. Когда помпу отключают и открывают клапан, вода под уклоном движется по трубе обратно. В глубоких скважинах и колодцах устанавливают в обход основного трубопровода байпас и обратный клапан.

В частном доме схема стандартного водопровода включает в себя узлы и их составляющие:

• трубы;
• насос и фильтры;
• регулятор давления;
• водяной аккумулятор;
• сливное устройство.

Кроме среднестатистического набора сюда могут входить нагревательные элементы. Все зависит от сложности и функциональности.

Для поднятия воды глубины понадобится водяной насос. Он зависит от источника водозабора (простого колодца или водозаборной скважины), глубины залегания, необходимого объема и производительности, финансовых возможностей.

Существует два вида наносов:

1. Поверхностный – дает возможность качать воду из глубины до 8 метров, находится на поверхности водной глади либо земли.
2. Глубинный – способен качать воду с большой глубины, работает вследствие погружения в водную среду. Может быть:
3. Вибрационный – действовать за счет мембраны, требует чистки и частого обслуживания;
4. Центробежный – работает за счет вращения лопастей, отличается надежностью и хорошей производительностью.

От выбранного вида будет зависеть подключение насоса к водопроводу, качество и долговечность эксплуатации.

Оба материала имеют свои индивидуальные отличия:

• Полипропиленовые изделия стоят больше, требуют специальную аппаратуру для соединения, паяные стыки отличаются своей прочностью и долговечностью.
• Полиэтиленовые трубы отличаются дешевизной. Однако требуют дорогих металлических деталей для соединения, которые не могут гарантировать прочные стыки.

Для зимней конструкции трубопровод помещается в «чехол» из полипропилена, что защищает от промерзания. Под чехлом параллельно трубе идет нагревательный кабель, который поддерживает плюсовую температуру. Конечно, он требует незначительных затрат на электроэнергию.

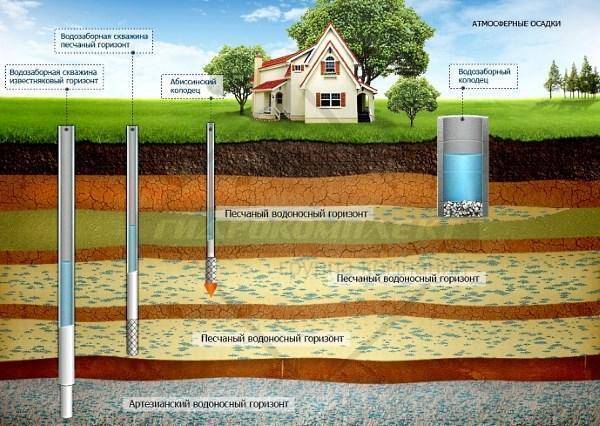

Источники

Вопрос с установкой источника воды самый главный во всём процессе. К счастью, основных вариантов всего три, а значит можно не бояться, что выбор системы окажется неправильным.

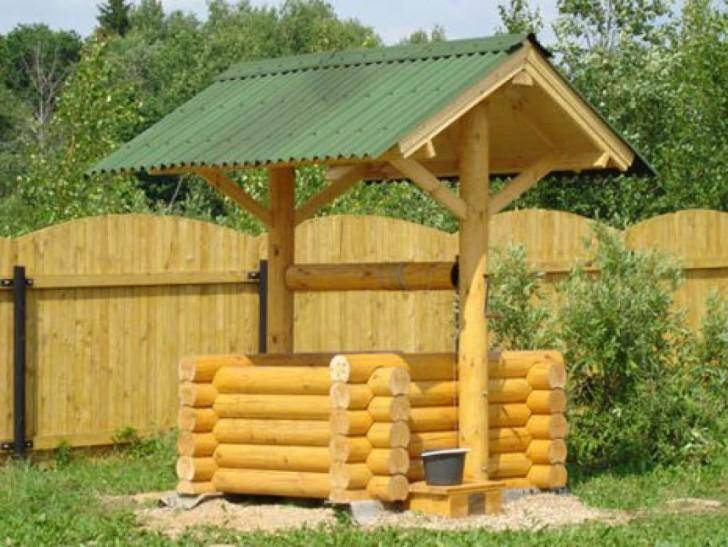

Колодец

Для того, чтобы его построить и использовать не нужны никакие документы. Воду из него можно накачать вручную, что будет большим плюсом, если нередки проблемы с электроэнергией.

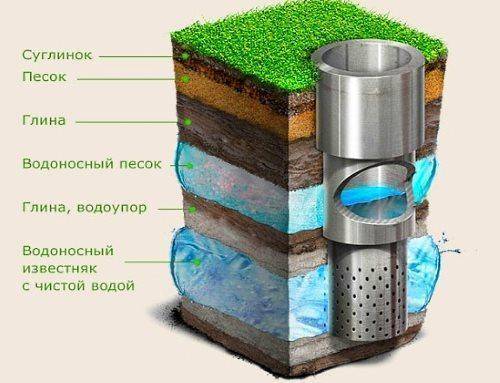

Скважина на песок

Если водоносный слой залегает не глубоко, то бурение скважины может обойтись без большой техники. Для такой скважины пригодится сильнейшая фильтрационная система. Такие скважины будут давать воду около 8 лет.

Артезианская скважина

Будет забирать воду там, куда загрязнение с поверхности не попадёт. Производительность настолько высока, что одну скважину можно использовать для нескольких участков.

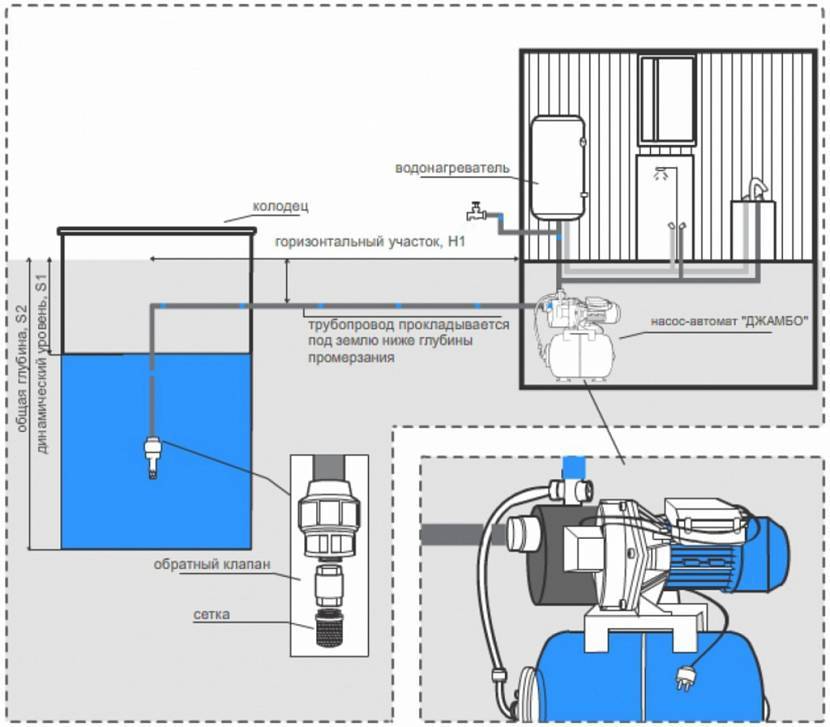

Устройство системы водоснабжения от колодца

Расположение колодца на участке регламентирует СНиП 30-02-97. В частности, расстояние от жилых строений, источников возможного загрязнения воды. Небольшие размеры дачных участков делают выбор места сложной задачей. Для подачи воды от удалённого колодца потребуется мощный насос, большое количество труб, арматуры. Зимняя система предусматривает утепление трубопровода.

Идеальное место для колодца – под домом. Но только при малозаглубленном фундаменте. Минимальное расстояние от дома – 3 метра. Расстояние до септика – 30 м

Следует обратить внимание на большие деревья: их корни будут мешать. 4 метра в этом случае – оптимально

Правильным решением будет очерёдность: сначала провести воду в дом из колодца, затем размещать остальные объекты на участке.

Как правило, насос размещается непосредственно в колодце. Для соединения с трубопроводом и питающим кабелем в ж/б кольцах на глубине промерзания +20 см пробиваются 2 отверстия. После ввода коммуникаций они закрываются гидропломбой.

Ассортимент колодезных насосов достаточно велик, но при устройстве круглогодичного водозабора лучше выбрать скважинный насос. За счёт масляного охлаждения и нержавеющего корпуса ресурс такого изделия намного выше. Они имеют большую мощность, что позволит качать воду из удалённого источника.

Для снижения количества циклов включений-выключений и компенсации гидроударов большинство моделей насосов требуют подключения гидроаккумулятора. Предпочтение следует отдать бакам из нержавеющей стали: при цене +20-30% он прослужит значительно дольше. Рано или поздно резиновая груша в нём разорвётся, что запустит процесс ржавления чёрного металла.

Особое внимание надо обратить на трубы. Чаще всего используют ПНД (полиэтилен низкого давления) и ППР (полипропилен)

На поверхности не должно быть царапин, по всей длине присутствовать синяя полоса (для холодной питьевой воды). Толщина стенки трубы ПНД – только 3 мм. Трубы со стенкой 2,4 мм для водоснабжения не пригодны.

Летние и зимние водопроводы

Ранее вам, скорее всего, приходилось слышать такие определения как летняя и зимняя водопроводные системы. Изучите основные свойства этих вариантов, вполне возможно, что даже простейший летний вариант сможет удовлетворить ваши запросы. В противном случае можете сразу переходить к изучению следующих разделов руководства, посвященных обустройству полноценного водопровода.

Летний вариант

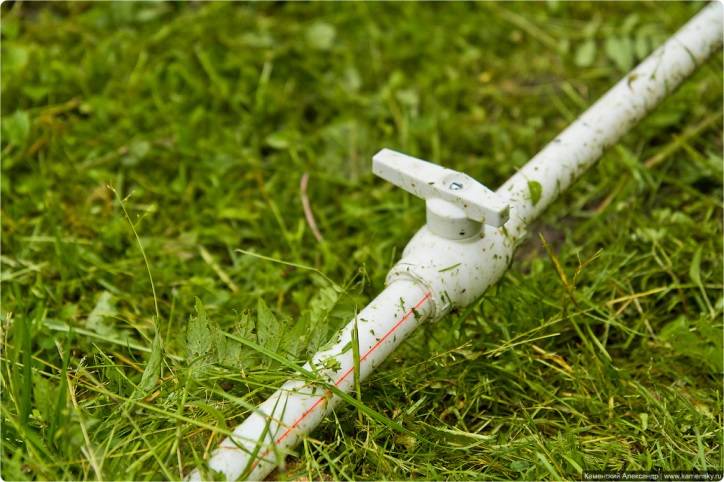

Летний водопровод на даче

Особенности такого водопровода понятны из его названия – эксплуатация подобной системы возможна исключительно в теплый период. Существуют стационарные и разборные модификации системы.

Разборной летний водопровод имеет очень простую конструкцию: достаточно подсоединить шланги к подходящему по параметрам насосу и проложить их по поверхности почвы так, чтобы они не препятствовали нормальному перемещению по дачному участку.

Летний водопровод на даче

Для обустройства системы подходят шланги из силикона и резины. Соединение выполняется с применением специальных переходников. Также в специализированных магазинах доступны более современные изделия для соединения шлангов – защелки. Одна сторона такой защелки оснащена подпружиненным разъемом, а на второй присутствует «ерш». С помощью таких защелок шланги соединяются быстро, надежно и просто.

Чаще всего подобную разборную систему используют для полива. Организовывать на ее основе полноценное водоснабжение для решения бытовых нужд бессмысленно.

Разводка труб для летнего водопровода

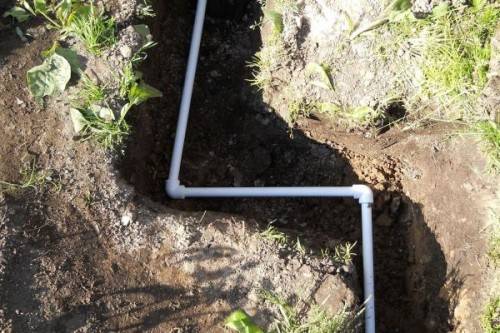

Укладка стационарного же летнего водопровода выполняется под землей. Гибкие шланги для обустройства подобной системы не подходят. Лучший вариант – трубы из пластика.

Трубы стационарного сезонного водопровода прокладываются на метровой глубине. После завершения сезона воду из труб нужно выкачать, в противном случае с приходом холодов она замерзнет и испортит трубопровод.

Ввиду этого трубы должны быть уложены с уклоном в направлении сливного вентиля. Непосредственно вентиль монтируется неподалеку от источника воды.

Зимний вариант

Такой водопровод может использоваться в течение всего года.

Водопровод на даче

Для обустройства системы подходят трубы из полиэтилена и полипропилена. Первые продаются по более низкой цене и монтируются без применения специальных инструментов. Вторые стоят несколько дороже и требуют использования паяльника для труб во время укладки. Однако в итоге на дополнительные детали для монтажа труб на основе полиэтилена вы потратите больше денег, чем на дополнительные изделия, применяемые при монтаже полипропиленовых труб.

Водопроводные трубы укладываются с незначительным уклоном в направлении источника водоснабжения. Трубопровод должен проходить на 200-250 мм ниже точки промерзания грунта.

Уклон труб

Также существует вариант с укладкой труб на глубине 300 мм. В данном случае обязательно выполняется дополнительное утепление трубопровода. С функциями теплоизоляции отлично справляется вспененный полиэтилен. Существуют специальные изделия цилиндрической формы. Достаточно попросту надеть такой оцилиндрованный полипропилен на трубу и в результате изделие будет надежно защищено от холода и прочих неблагоприятных воздействий.

В дополнительном утеплении нуждаются не только трубы зимнего водопровода, но и источник воды.

Полистирольная «скорлупа» для утепления труб

К примеру, колодец на зиму утепляется и забрасывается снегом. Этих мероприятий будет достаточно для обеспечения защиты конструкции от холодов.

Утепление колодца

Поверхностное насосное оборудование в случае его использования оснащается кессоном. Кессон представляет собой приямок с дополнительным утеплением, обустроенный рядом с источником водоснабжения, оснащенным насосом.

Кессон

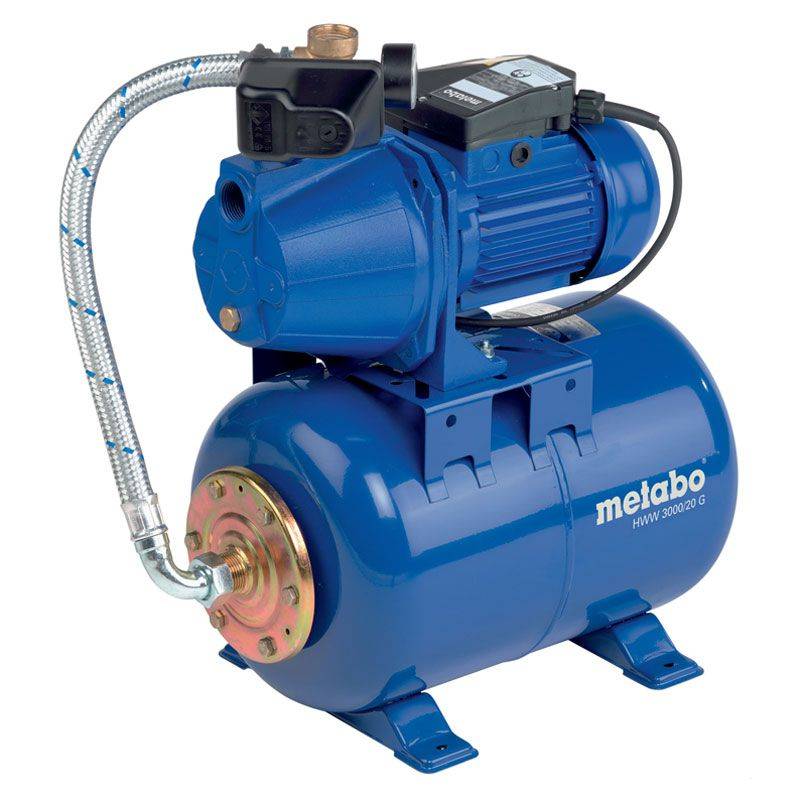

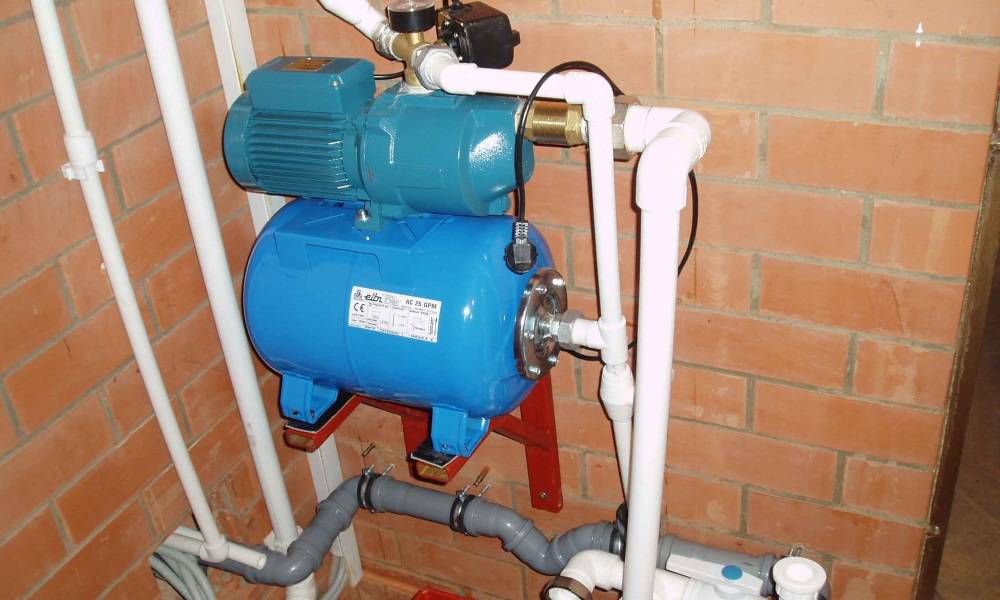

Установка автоматических насосных станций может выполняться только в помещении, температура воздуха в котором не падает до отрицательных показателей даже в наиболее суровые морозы.

Типовое устройство насосной станцииУтепление канализационных труб

Далее будет рассмотрен порядок обустройства полноценного водопровода, которым можно пользоваться в любое время года.

Разводка труб, бойлер и расширительный бак

Порядок сборки летнего водопровода

Определить, где разместить выводы: вход в теплицу, площадка для машины, летний душ, умывальник, бассейн, цветник и т.д. Шланг удобнее присоединять и снимать на перекрестке или на широкой дорожке.

Замерить расстояние и рассчитать необходимую длину труб. Для обустройства летнего водопровода лучше всего подходят пластиковые или полиэтиленовые трубы. Их удобно соединять с помощью гибких шлангов. Такую конструкцию водопровода в случае необходимости легко переделать. Можно соединять трубы специальными пластиковыми фитингами или путем пайки. Кроме того для сборки летнего водопровода потребуются тройники, краны, уголки.

Трубы желательно прикопать в целях сохранности и увеличения срока службы.

Проверить давление в трубопроводе. Если из крана, открытого полностью, вода льётся под хорошим напором, то достаточно труб маленького сечения — 20 мм. При низком давлении (меньше 2 бар) не стоит устанавливать больше трех точек вывода, так как они не смогут работать одновременно. При низком давлении рекомендуется взять трубу побольше — сечением 25 мм. Трубы большего сечения используют также на больших участках протяженностью более 30 м.

Как правило, на месте соединения центральной магистрали и трубопровода участка установлен вводной кран или вентиль диаметром 1/2 (маркировка 15) с внутренней резьбой.

ПНД трубу прицепляют к вводному крану при помощи муфты. Если кран с внутренней резьбой — то, соответственно муфта — с внешней, и наоборот.

На развилке трубы ставят тройник, от тройника — кусок трубы, на который надевают шланг через кран с адаптером. Для трубопровода диаметром 20мм подойдет комплект:

• муфта с наружной резьбой 20 мм на 3/4,
• кран 3/4 с наружной или внутренней резьбой,
• адаптер для шлангов 3/4 с внутренней резьбой.

Для труб сечением 25 мм используются комплектующие детали:

1. Кран из того же ПНД 25 на 3/4.
2. Адаптер для шлангов с внешней резьбой 3/4.

Также потребуются:

1. Муфта на вводной вентиль.
2. Тройники.
3. Комплекты для крепления шлангов в точках вывода.
4. Трубы.
5. Фум-лента для герметизации резьбовых соединений.
6. Отводы для установки в местах поворота трубы.

В первую очередь собирают все резьбовые соединения.

Главная задача при сборке резьбовых соединений — не допустить течи. В резьбовом соединении с одной стороны — внешняя резьба, с другой — внутренняя. По внешней резьбе плотно и без складок наматывают фум-ленту в 6-8 слоёв по часовой стрелке (резьба обращена кверху). Затем вкручивают детали, плотно прижав одну к другой, стараясь не перекосить. Затем слегка затягивают газовым ключом.

Для закрепления в муфте, трубу ровно обрезают ножом или мелкозубчатой ножовкой, чтобы получился гладкий край. Немного ослабляют зажимную гайку. Плотно вставляют трубу. При этом труба примерно на глубине 5см сначала упирается в резиновое уплотнительное кольцо внутри муфты. Необходимо протолкнуть трубу еще на 2см дальше, чтобы труба прошла сквозь кольцо до упора. После чего закручивают зажимную гайку вручную.

Шланг можно присоединить к водопроводу с помощью быстросъёмных муфт. Муфты бывают различных модификаций, главное, чтобы они соответствовали диаметру шланга. В комплекте с муфтами продаются всевозможные поливочные пистолеты, распылители.

Очень удобны муфты с аквастопом, который перекрывает воду при отсоединении или замене поливалки или пистолета, что избавляет от необходимости выключать кран.

Летний водопровод можно оборудовать таймером, и тогда полив будет осуществляться по расписанию, даже в отсутствии хозяев.

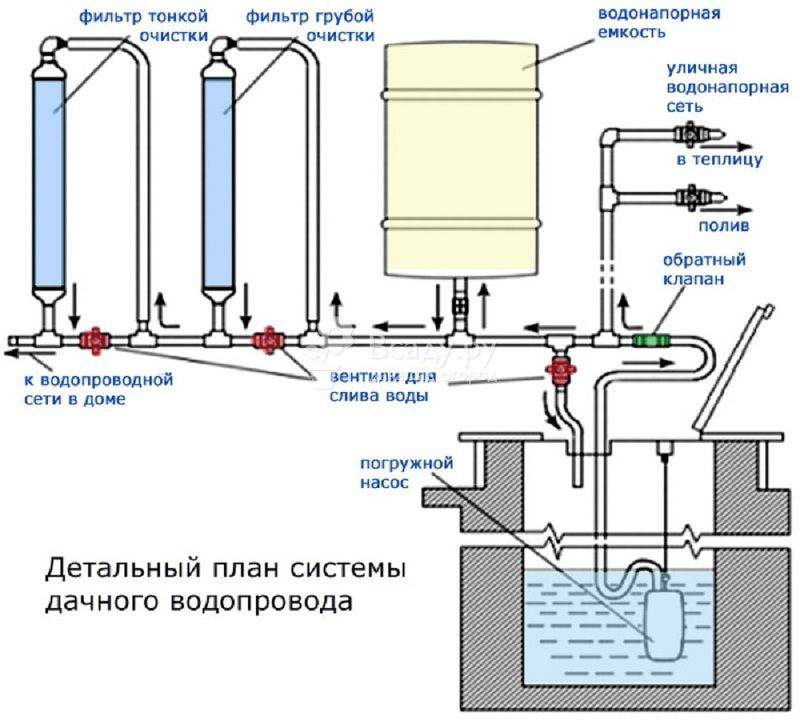

Водопроводная схема

И несколько слов о том, как правильно организовать автономную водопроводную сеть на даче. В первую очередь решается вопрос об источнике водоснабжения. После чего выбирается насос по типу его установке. То есть эти два критерия неразрывно связаны между собой. И второй выходит из первого.

А вот теперь о схеме расположения. Если в водопроводе будут использованы погружные или скважинные модели насосного оборудования, то опрос месторасположения приборов отпадает сам собой. Что касается поверхностных агрегатов, то здесь есть два варианта:

Схема расположения поверхностного насоса в подвале домаИсточник moikolodets.ru

Иногда под поверхностный насос выделяют специальное помещение, которое сооружают на улице рядом с коттеджем. Его обязательно утепляют.

Что касается трубной разводки, то это пластиковые трубы, которые укладывают на небольшую глубину, но обязательно утепляют. Благо на рынке можно найти специальные теплоизоляционные материалы для труб

Особое внимание уделяется прокладки трубы внутрь дома. Обычно такой проход планируют на стадии формирования проекта загородного дома

Потому что чем меньше расстояние от источника водозабора до коттеджа, тем лучше: меньше расхода материала, не снижается напор и производительность водопровода. Обычно прокладку внутрь дома проводят или через фундамент строения, или через стену.

Видео описание

В видео показано, как можно организовать автономный водопровод из колодца с помощью насосной станции:

Полезные советы

И несколько рекомендаций от специалистов:

• Перед тем как приобрести насосное оборудование надо обязательно провести расчет по потребителям. То есть рассчитать оптимальное соотношение производительности насоса и суммарный расход потребителей.
• Разрабатывается предварительно схема трубной разводки, где учитывают все потребители в независимости от их сезонного или внесезонного использования.
• Необходимо грамотно провести подключение насоса к питающей электрической сети. Здесь много нюансов, поэтому таким делом занимается профессиональный электрик.
• Хозяин дачи должен предварительно решить – покупать все материалы и приборы по отдельности или приобрести готовую насосную станцию. Нельзя сказать, что один из предложенных вариантов лучше другого. Поэтому лучше посоветоваться со специалистами, которые изучат особенности дачи и источника водозабора.

Видео описание

В видеоролике специалист рассказывает о том, как правильно выбрать водяной насос по мощности и напору:

Заключение по теме

Организовать сегодня на даче полноценный водопровод – не проблема. Главное – грамотно подойти к решению некоторых непростых задач. Поэтому для организации и проведения всех необходимых монтажных операций лучше пригласить специалистов, которые дадут гарантии на качество конечного результата.

Какая потребуется разборная и запорная арматура для водопровода

От качества приобретенной водоразборной арматуры зависит надежность всей системы. Обыкновенные смесители можно устанавливать в закрытых помещениях: на дачной кухне, ванной или бане. Но для установки на улице необходимо монтировать краны с грандбуксами или бронзовые задвижки – гораздо более практичные и надежные.

Входной раздаточный узел размещают, например, в хозяйственном помещении или специально отведенном месте в доме. В узел включается комплекс задвижек, отсекающих те или иные разветвления водопровода, устройство для измерения, регулирования, контроля давления.

Внутренние дополнения

Использование водопровода сейчас не хочется представлять без горячей воды. Поэтому после того, как система водоснабжения на даче построена, можно позаботиться и о нагревании воды. Обычно для этого ставят электрические или газовые нагревательные котлы. Эффективнее пользоваться первым вариантом, потому что можно выбрать ёмкость бака исходя из потребности семьи.

Второй вариант дешевле, правда требует установки только специалистами. При этом хорошо, если трубы окажутся полипропиленовыми. Они более устойчивы к высоким температурам, а значит, не скоро потребуют замены от таких нагрузок.

Если на даче планируется жить долгое время, то оптимальным вариантом станет двухконтурный газовый котёл, который будет и отопление обеспечивать, и воду греть.

Установка водоснабжения загородного дома – задача непростая, но вполне выполнимая. При грамотном подходе, соблюдении всех инструкций и опыте это не вызовет сложностей.

Технические характеристики труб ПНД

Для создания водоносной магистрали используют полиэтиленовые трубы низкого давления – ПНД. Полимеры высокого давления (ПВД) применяются лишь на небольших участках, требующих устойчивости на изгибание.

При выборе деталей для будущей коммуникационной сети, ориентируйтесь на их расцветку. Необходимы элементы, подходящие для питьевой воды. Они черного цвета с голубоватой или белой полосой. Также следует проверить информацию о сечении, толщине стены и номер ГОСТа. Все это указано на поверхности изделия.

Трубы выбирают в соответствии с водонапором в системе, длиной водопровода, а также общим числом соединений и поворотов. Для небольшого дачного домика можно взять элементы диаметром в 25 мм, для большого стоит выбирать четырехсантиметровые трубы.

Помимо труб для создания коммуникационной магистрали на дачном участке понадобятся:

• соединительные и переходные муфты и фитинги;
• тройники для разводки;
• фланцы для подсоединения к водосбросу;
• заглушки для отключения воды на зиму.

К подбору этих деталей подходят особенно тщательно, ведь от них зависит герметичность линии коммуникаций.

Установка водопровода из ПНД

Трубы из полимерных материалов сегодня выступают в качестве успешных конкурентов металлическим и асбоцементным изделиям, всё шире применяясь для прокладки водопроводных систем. Это обусловлено широким ассортиментом пластиковых труб, изготовляемых из различных полимеров с разными техническими характеристиками. В результате всегда имеется возможность выбора исходного материала для монтажа трубопровода, в соответствии с предъявляемыми к нему эксплуатационно-техническими требованиями.

Одним из наиболее распространённых полимеров, применяемых для производства пластиковых труб, является ПНД – полиэтилен низкого давления.

Технология производства ПНД-труб такова:

• Расплав полиэтилена выдавливается через матрицу необходимого размера.
• Процесс полимеризации в данном случае происходит при атмосферном давлении, в отличие от полиэтилена высокого давления.
• После застывания полиэтиленовой заготовки, они нарезаются на отрезки стандартной длины, либо сворачиваются в бухты.
• Производится маркировка изделий, в соответствии с их техническими характеристиками, и трубы отправляются в продажу.

Трубы из ПНД, бывают нескольких видов

• Лёгкие, рассчитанные на рабочее давление не более 2,5 атмосфер. Маркируются буквой «Л».
• Средне-лёгкие, маркируются «СЛ» и выдерживают давление до 4 атм.
• Средние, маркировка «С», рабочее давление до 8 атм.
• Тяжёлые – «Т», способные выдержать до 10 атмосфер.

При покупке следует обращать внимание на маркировку, выбирая материал для водопроводной сети в зависимости от предполагаемого рабочего давления внутри системы. Смонтировать водопровод из ПНД на даче своими руками не представляет особых затруднений благодаря технологичности сборки

Соединяются между собой ПНД-трубы при помощи специальных фитингов и доборных элементов – тройников, уголков и т.д.

Для дачного водопровода рекомендуется применять трубы из полиэтилена марки 80 или 100. Они отлично подойдут для подачи холодной воды, обладая устойчивостью к воздействию солнечного ультрафиолетового излучения и коррозийному воздействию жидкости. Основная водопроводная ветка делается обычно из трубы диаметром 32-40мм, а отводы от неё – из 20-25-й трубы.

Виды летнего водопровода

Современные технологии предоставляют обширный выбор материалов и методов создания летнего водопровода. Вода на даче может подаваться при помощи постоянных (стационарных) коммуникаций или разборных (временных).

Переносной (временный) водопровод из полиэтиленовых труб

Сделать разборный водопровод на даче своими руками очень просто. Он вполне способен удовлетворить запросы её владельцев. Для такого варианта используются толстостенные трубы ПЭ (полиэтиленовые), соединяемые цанговым резьбовым фитингом.

Главное преимущество труб ПЭ – их низкая стоимость. Главный недостаток такой системы – дорогой соединительный фитинг. К тому же, герметичность соединений может нарушаться при любых сдвигах труб. Поэтому полиэтиленовые трубы на лето укладывают в неглубокие канавки, которые можно прикрыть подходящими досками. Для разводки водопровода в доме ПЕ труба неудобна и обычно там не применяется.

Стационарный водопровод из полипропиленовых труб

В отличие от разборного, неразборный водопровод собирается из ПП (полипропиленовых) труб, которые намертво спаиваются в единую систему при помощи специального паяльного инструмента. Полипропиленовые пластиковые трубы для водоснабжения на даче несколько дороже полиэтиленовых, но стоимость этого фитинга составляет очень малую долю всех затрат на создание трубопровода. Поскольку ПП водопровод является стационарной системой – для защиты от мороза его вкапывают в землю ниже уровня промерзания (не менее 30 см в глубину для эксплуатируемого в зимнее время водопровода на территории Подмосковья). При необходимости дополнительно утепляют пенопластом, ватой, полипреном, или любым другим подходящим утеплителем.

Важно! Если зимой эксплуатация водопровода не предусмотрена – утеплитель не защитит воду в трубах от замерзания. Единственная защита в таком случае – достаточно глубокая укладка труб (смотрите таблицу)

Шланговый поверхностный водопровод для полива

Когда владельцы приезжают на дачу достаточно редко, а летний водопровод используется преимущественно для полива растений – его роль может играть толстый садовый шланг, подключенный к любой удобной накопительной емкости – бочке, например, или напрямую к скважинному насосу. Шланг на катушке быстро раскатывается для использования, и так же легко сматывается после окончания работы.

Водопровод в частном доме: как выбрать и развести трубы

Качество материалов, из которых изготавливаются трубы, имеет большое значение для системы водоснабжения, поскольку от них зависит срок эксплуатации конструкции.

Различают несколько разновидностей труб

• Медные. Характеризуются высокой стойкостью к ультрафиолету, коррозии, и бактериям. С легкостью переносят перепады давления и высокие температуры. Их недостаток – высокая стоимость.
• Металлопластиковые. Их основа состоит из алюминия, а края и сердцевина покрыты шаром полиэтилена. Внутренняя оболочка предотвращает появление ржавчины и не дает возможности налипать грязи и минеральным отложениям, а внешняя – защищает изделие от воздействия солнечных лучей (при укладке по поверхности) и конденсата. Такие трубы поддаются деформации при высоких (95°С) и низких (минусовых) температурах, поэтому необходима теплоизоляция с греющим кабелем для наружных систем.
• Стальные трубы – прочны но, несмотря на это, подвергаются ржавчине. Процесс установки трудоемкий, так как для соединения деталей необходимо нарезать на каждом элементе трубки резьбу либо скреплять с помощью сварки.
• Полипропиленовые. Пользуются наибольшим спросом, потому что их легко монтировать, они не окисляются, оснащены надежными соединениями и могут служить свыше 50 лет.

Немаловажным моментом является подбор труб по диаметру, поскольку от него зависит устройство и функционирование водопровода.

Подбирать размеры (диаметры) труб надлежит согласно протяженности трубопровода:

• для линии, длиннее 30 м – подойдут 32 мм;
• для трубопровода средней длинны (меньше 30 м) следует применять 25 мм;
• для коротких разводок до 10 м – 20 мм.

Последовательность соединения пластиковых труб полифузной сваркой

Провести водопровод в частный дом при помощи пластиковых труб не сложно, но тем не менее крепеж должен осуществляться по определенной технологии.

В качестве соединительных элементов-фитингов применяют: муфты, уголки, тройники, запорные краны, колена и фланцевые крепления (их лучше подготовить заранее с запасом).

1. Трубы разрезаются специальными ножницами (удобно будет использовать труборез KRAFTOOL) на куски с учетом зазоров для вхождения в фитинг.
2. Раскладываются на твердой поверхности в порядке сборки.
3. Для фиксации деталей фломастером отмечаются места скрепления.
4. На полифузной сварке устанавливается насадка нужного диаметра (под трубу). На нее насаживается конец пластиковой трубы и фитинг. Прибор прогревается до 260-300 °С (время нагрева зависит от размера трубки и указывается на обороте коробки от сварки). Затем оба конца вынимаются и одновременно фиксируются. В таком положении труба и фитинг выдерживаются 15-20 с до полного застывания.

Водоснабжение в частном доме: разводка по зданию

Разводить трубы по помещениям начинают с места водоразбора. Сначала ставят шаровой кран между смесителем и трубой, он дает возможность перекрывать воду, в случае если произойдет авария, либо понадобится ремонт. После этого линию заводят к коллектору.

Разводят трубопроводы по определенным правилам.

• При монтаже труб (чтобы их было проще ремонтировать) от стен необходимо отступать 20-25 мм.
• Монтаж дренажных кранов проводится с небольшим наклоном в направлении последующего смесителя или крана.
• Трубы для водопровода присоединяются к стенкам с помощью клипс, которые крепятся во всех угловых креплениях, в других зонах – промежуток между ними допускается от 1,5 до 2 метров.
• Для сочетания труб из полипропилена под углом, применяются фитинги ПНД Unidelta или других фирм и тройники с идентичными диаметрами.
