Составляющие водосточной системы Docke

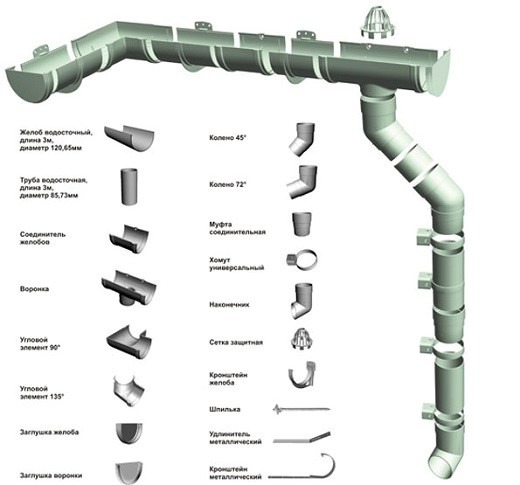

На фото изображено комплект системы водостока:
Система водостока состоит из множества составляющих. Но это не усложняет процесс монтажа, потому что в комплекте поставки всегда прилагается подробная инструкция, которая объясняет план действий.
Если говорить о системе Lux, то да, порой потребители заказывают установку у специалистов, однако в самостоятельном монтаже также нет ничего сложного, поскольку все элементы подходят друг другу логично и понятно.
Система водостока Деке состоит из следующих элементов:
Водосточные желоба длиной 3 м.
Водосточные трубы длиной 3 м.
Внимание! Эти детали выпускаются в диаметре 8 и 10 см.
Водоприемные воронки.
Колена под углом 45, 72 градусов для соединения воронок с трубами.
Угловые желоба для установки на углах крыши: 90, 135 градусов.
Защитные решетки для защиты от крупного мусора.
Заглушки для желобов с краев.
Соединители для желобов (герметичное соединение)
Наконечники для слива воды внизу труб.
Кронштейны для закрепления желобов к крыше или пространству под ней.
Хомута и муфты для крепления труб к стенам.
Дополнительные соединители для устойчивости конструкции водостока.
Система водостока играет важную роль в сохранении надежности дома, не позволяя водам попадать на стены и фундамент, тем самым упреждая их разрушение от сырости, развитие плесени и т.д.
Выбирая систему водостока Docke Lux или Standart, домохозяин обеспечивает долгий срок службы для своего жилища, комфортную жизнь для себя и своей семьи. Информация в данной статье поможет потребителю сделать верный выбор перед покупкой системы для дома.
Что еще почитать по теме?
Водостоки Деке: достоинства и недостатки
Немецкая компания Döcke является одним из лидеров российского рынка кровельных, фасадных и водоотводных строительных материалов. Конкурент фирмы Деке — производитель Гранд Лайн.
ВАЖНО!
Все изделия изготавливаются с применением современного оборудования и технических решений, а продукция проверяется на соответствие требований стандартов ISO 9001 v IQTest.
К достоинствам использования водоотводных систем этой фирмы можно отнести:
- Срок службы — 25 лет;
- Температурный режим варьируется от -50 до +50 градусов;
- Устойчивы к влиянию солнечного света;
- Материал элементов не трескается при замораживании;
- Малый вес деталей позволяет ускорить и упростить процесс монтажа. Также благодаря этому свойству водосток не оказывает дополнительных нагрузок на несущие стеновые элементы;
- Устойчивость к коррозийным процессам;
- Высокая прочность стыковых коленных соединений, не требующих дополнительных изолирующих материалов;
- Диаметр сливных элементов является достаточным для осуществления беспрепятственного движения воды в больших объемах;
- Демократичная цена.
Недостатки:
Как и любые другие пластиковые конструкции они имеют пониженную механическую и ударную прочность;
Водоотливы Döcke системы LUX
Применяются для зданий с масштабной кровельной конструкцией.
Цветовая палитра всех элементов: Шоколад, графит, пломбир.
Docke LUX
Основные характеристики:
Элемент | Длина | Диаметр | Вес | Упаковка | Кол-во |
Желоб водосточный | 3м | 141мм | 11,125кг | Полиэтилен | 5шт |
Труба водосточная | 3м | 100мм | 15,731кг | Полиэтилен | 5шт |
Соединитель Желобов | 6,024кг | Картонная, размером: 44*30,5*34см | 30шт | ||
Воронка | 4,444кг | Картон 44*30,5*34см | 8шт | ||
Угловой элемент (90) | 4,184кг | Картонная, размером: 44*30,5*34см | 10шт | ||
Кронштейн желоба металлический | 9,7кг | 80*34,5*9,2см | 30шт | ||
Угловой элемент (135) | 4,204кг | Картон 44*30,5*34см | 10шт | ||
Коллектор | 4,092кг | Картонная, размером: 44*30,5*34см | 6шт | ||
Заглушка желоба | 6,516кг | Картон 44*30,5*34см | 66шт | ||
Тройник (45) | 3,792кг | Картонная, размером: 44*30,5*34см | 6шт | ||
Колено (45) | 4,896кг | Картон 44*30,5*34см | 14шт | ||
Колено (72) | 4,836кг | Картонная, размером: 44*30,5*34см | 12шт | ||
Муфта соединительная | 7,11кг | Картон 44*30,5*34см | 33шт | ||
Хомут универсальный | 10,39кг | Картонная, размером: 33*30,5*28,5см | 100шт | ||
Наконечник | 4,62кг | Картон 44*30,5*34см | 12шт | ||
Standart переходник | 10,564кг | Картонная, размером: 44*30,5*34см | 55ш. | ||
Кронштейн желоба | 6,924кг | Картон 44*30,5*34см | 60шт |
Основные ошибки при монтаже водостоков
Некоторые мастера иногда пренебрегают требованиями производителей и нарушают технологию монтажа из-за отсутствия опыта или для того, чтобы побыстрее сдать объект. Вот наиболее характерные ошибки, из-за которых работа водостока может быть нарушена:
- Неправильный выбор сечения элементов водосточной системы. Если оно больше рекомендуемого, то это просто бессмысленная трата денег, если меньше — водосток не справится, и вода будет переливаться через край.
- Установка кронштейнов через большие промежутки, чем допустимо по инструкции. Частое оправдание при этом — возможность сэкономить и опыт предыдущих объектов. Летом и осенью такая система, возможно, и проработает, а зимой при обильных снегопадах либо изогнутся желоба, либо оторвутся кронштейны.
- Неправильный уклон горизонтальной трассы. При уклоне меньше рекомендуемого вода будет застаиваться в желобах. Больший угол делать также не рекомендуется, поскольку при этом в нижней части будет сложно обеспечить необходимое положение желобов относительно карнизного свеса и вода будет уходить мимо них.
- Неверное расположение желобов. Если они установлены слишком близко к карнизу или, наоборот, слишком далеко от него, поток воды будет выливаться на улицу. Кроме того, необходимо следить за тем, чтобы капельник был заведен в желоб, но не соприкасался с ним.
- Слишком низкое расположение сливного наконечника. Он должен находиться на расстоянии 20–25 см над землей, чтобы образующийся зимой лед не закрыл сливное отверстие. Если же установить его слишком высоко, брызги воды будут попадать на фасад.
Правильно установленный водосток будет полностью отводить воду с крыши и защищать здание от намокания и подтопления в течение всего срока службы. Его лишь надо вовремя обслуживать, удаляя мусор и скопившуюся грязь. Помните, что лучше проявить максимум внимания и аккуратности на этапе монтажа, чем затем регулярно ремонтировать или заменять вышедшие из строя элементы.
Монтаж водослива
- Надеть до упора на сливное отверстие воронки 11 муфту или колено 13, в зависимости от особенностей места монтажа. Зафиксировать муфту или колено 13 на воронке 11 саморезом.
- Собрать необходимую конфигурацию фигурной части водослива. (Колено 13, Отрезок трубы 14, Колено 15).
При сборе фигурной части водослива нужно придерживаться следующих правил:
Фитинги 13 и 15 в фигурной части водослива крепятся друг с другом исключительно через промежуточный отрезок трубы 14 и крепятся на отрезке трубы саморезами.
- Закрепить нижний фитинг 15 хомутом 16 в положении “Фитинг”.
- Надеть трубу 18 до упора на нижней фитинг 15 фигурной части водослива.
- Установить трубу в вертикальном положении, отметив места монтажа универсального хомута посередине трубы 17.
- Надеть трубу 18 на фитинг 15. Зафиксировав ее в хомуте 17.
- Средний хомут устанавливается в положении “Труба”.
- Отрезать конечный кусок трубы необходимой длины 21, Надев его на муфту 19, муфту с трубой надеть на нижнюю часть закрепленной трубы 18.
- Отметить место монтажа хомута 20 на стене дома на уровне с местом фиксации хомута на муфте 19. Отступить ниже на 10 мм .
- Надеть муфту с трубой (19 и 21) на нижний конец закрепленной трубы 18. Зафиксировать сборку в хомуте 20. Хомут устанавливается в положении “Фитинг”. Если длина отрезка трубы более чем 1500 мм, необходимо зафиксировать ее посередине универсальным хомутом. Хомут устанавливается в положении “Труба”.
- Наконечник надеть на трубу. 23. Отметить место монтажа хомута 22. Отступить ниже на 10 мм .
- Наконечник 23 надеть на трубу 21, зафиксировав его в универсальном хомуте 22.
- Хомут устанавливают в положении “Фитинг”.
- Допустим вариант крепления наконечника к трубе саморезом.
Особенности крепления
Кровля с лобовой доской. Крепление на пластиковые кронштейны
Пластиковый кронштейн, воронка и соединитель крепятся саморезами непосредственно к лобовой доске. Для закрепления желоба в пластиковом кронштейне необходимо вначале завести в зажим кронштейна кромку ближайшего к лобовой доске края желоба. Затем, опуская желоб в приемник кронштейна и сильно надавливая на противоположный край желоба вместе зажима, завести кромку в зажим до щелчка. При креплении на лобовую доску необходимо укрепить соединение доски с кровлей для исключения ее вырывания при нагрузке от снега.
Кровля без лобовой доски. Крепление на металлические кронштейны
Кронштейны крепятся к элементам конструкции крыши. Для закрепления желоба, воронки или соединителя в металлических кронштейнах необходимо вначале завести ближний к крыше край желоба под зацеп кронштейна, опустить желоб в приемное гнездо кронштейна и зафиксировать противоположный край желоба, отогнув зажимную планку.
Кровля без лобовой доски. Крепление с использованием удлинителей
Металлические удлинители используются для обрешетки с большим шагом и прикрепляются к элементам конструкции крыши. На металлических удлинителях желоб закрепляется в пластиковых кронштейнах. При использовании удлинителя пластиковый кронштейн закрепляется болтовым соединением, что позволяет перемещать кронштейн при выставлении уклона желоба водостока. Болт (с полукруглой головкой) М5х30 через шайбу вставляется в верхнее центральное отверстие кронштейна, проходит через прорезь кронштейна и затягивается гайкой после выставления пластикового кронштейна в необходимое положение. Под гайку необходимо установить шайбу и пружинную шайбу. Внешний диаметр плоских шайб должен быть не меньше 15 мм. Пружинная шайба устанавливается между шайбой и гайкой. Во избежании вертикальных перемещений кронштейн дополнительно фиксируется на удлинителе через нижнее отверстие либо болтом (М5х30 + 2 шайбы) с шестигранной головкой, либо коротким саморезом. Воронка и соединитель желобов крепятся болтовым соединением (М5х30 + 2 шайбы) непосредственно к удлинителю. Воронка крепится на два болта, а соединитель на один.
Крепление трубы и фитингов
Крепление трубы и фитингов производится при помощи хомута универсального. Место установки хомута выделено красным цветом.
Модельный ряд
Водосточная система Дёке имеется на российском рынке в трёх сериях.
Standard
Эта экономичная серия лучше всего подойдет для установки под кровлю небольших дач или частных домов (площадь сбора осадков до 150 м2). Для сбора и отвода воды предусмотрены лотки диаметром 120,6 мм и водосточные трубы диаметром 80 мм. Лотки этой и другой серий сделаны симметричными, поэтому ошибиться с их установкой не получится.
В основном палитра серии представлена гранатовым, коричневым (шоколадным) и сливочным (пломбирным) колером. Поскольку российское производство использует немецкие материалы, то можно заказать и иной цвет.
Lux
Серия имеет трубы с большим сечением, чтобы отводить воду с кровель обширной площади. Соответственно, некоторые другие детали также увеличены. Заглушки даже сделаны выпуклой формы, которая эффективнее преграждает путь мощному ливневому потоку. Серия содержит такие же технические решения, как и премиум.

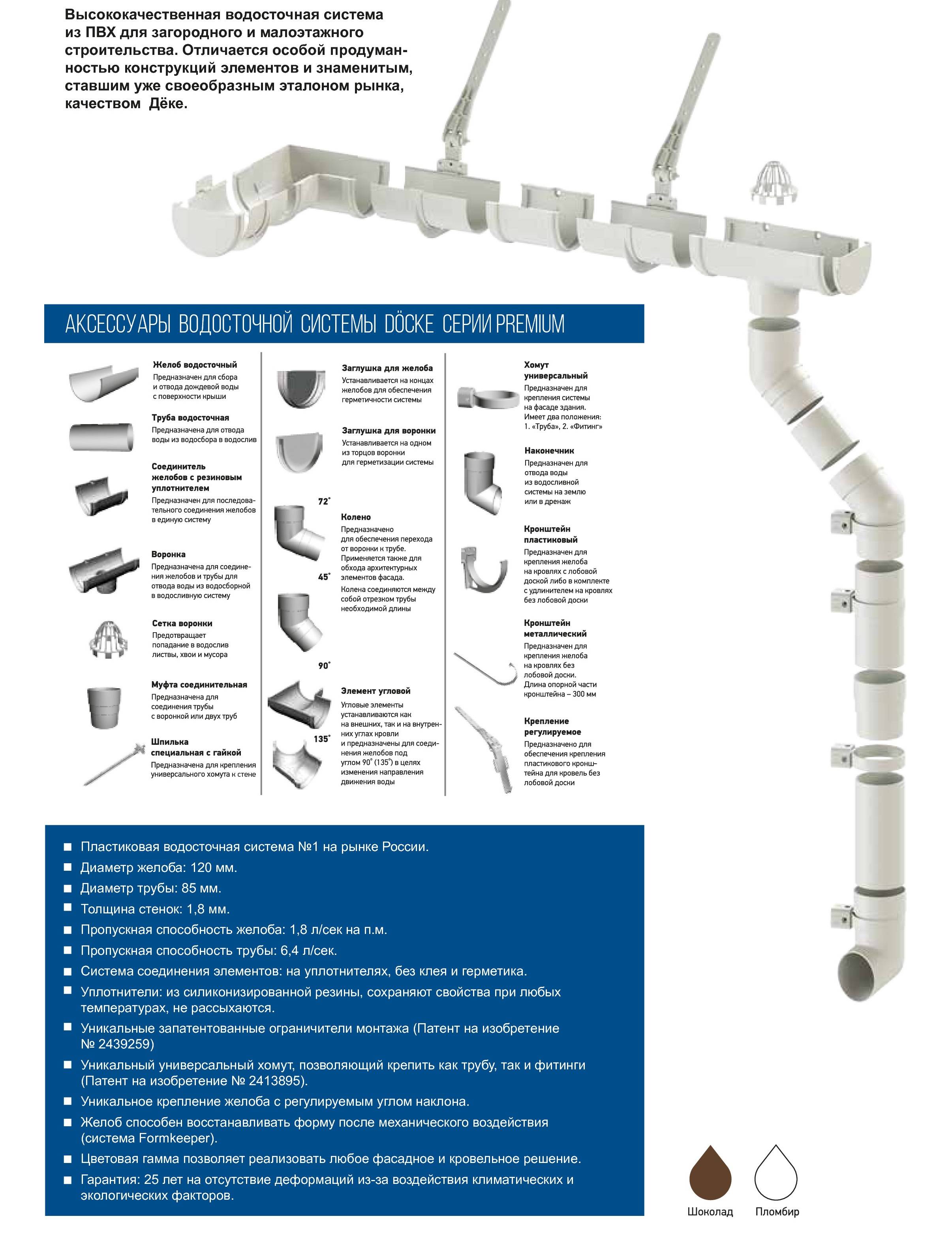

Premium
Эта серия содержит запатентованные элементы – ограничители монтажа и универсальный хомут. Диаметр труб/желоба – 85/120 мм с пропускной способностью – 6,4 (л/с) / 1,8 (л/п.м). В серии используется система уплотнителей, позволяющих обходиться без герметика и клея. Силиконизированная резина, из которой они изготовлены, не усыхает, сохраняя свойства при различных температурах. Угол наклона лотка можно регулировать. После механического воздействия лоток полностью восстанавливает свою форму.
Последовательность монтажа
Монтаж водосбора
- Установить конечный кронштейн 5 с учетом п. 2 «Общих положений».
- Установить кронштейны воронки 11. Для варианта с лобовой доской воронка 11 крепится без кронштейнов.
- Провесить уклон желоба от конечного кронштейна до кронштейна воронки. Для варианта с лобовой доской – от впадины конечного кронштейна 5 до нижнего края среза воронки 11.
- Установить кронштейны соединителя желоба 7. Для варианта с лобовой доской – установить сам соединитель 7.
- Соединитель 7 или его кронштейн устанавливаются с учетом п. 1 и п. 3 «Общих положений».
- Расстояние между центрами воронки 11 и соединителя 7 не должно быть более чем 3080 мм.
- Установить промежуточные кронштейны 9 с учетом п.З «Общих положений».
- Закрепить воронку 11 и соединитель желоба 7 на крепежных элементах (кронштейн, соединитель). Для варианта с лобовой доской воронка 11 и соединитель 7 крепятся без кронштейнов.
- Отрезать желоб необходимой длины 8 и соединить им воронку 11 и соединитель 7.
- Отрезать желоб необходимой длины 6 и уложить его на соединитель и конечный кронштейн.
- Повторить операции для прилегающей стороны кровли (кронштейн 2, желоб 3).
- Установить в желоба 3 и 6 угловой элемент желоба 4.
- Надеть заглушку воронки 12 на открытый конец воронки.
- Надеть заглушку желоба 1 на открытый конец желоба.
- Вставить сетку для воронки 10.
Монтаж водослива
- Надеть до упора на сливное отверстие воронки 11 муфту или колено 13, в зависимости от особенностей места монтажа. Зафиксировать муфту или колено 13 на воронке 11 саморезом.
- Собрать необходимую конфигурацию фигурной части водослива. (Колено 13, Отрезок трубы 14, Колено 15).
- Закрепить нижний фитинг 15 хомутом 16 в положении “Фитинг”.
- Надеть трубу 18 до упора на нижней фитинг 15 фигурной части водослива.
- Установить трубу в вертикальном положении, отметив места монтажа универсального хомута посередине трубы 17.
- Надеть трубу 18 на фитинг 15. Зафиксировав ее в хомуте 17.
- Средний хомут устанавливается в положении “Труба”.
- Отрезать конечный кусок трубы необходимой длины 21, Надев его на муфту 19, муфту с трубой надеть на нижнюю часть закрепленной трубы 18.
- Отметить место монтажа хомута 20 на стене дома на уровне с местом фиксации хомута на муфте 19. Отступить ниже на 10 мм .
- Надеть муфту с трубой (19 и 21) на нижний конец закрепленной трубы 18. Зафиксировать сборку в хомуте 20. Хомут устанавливается в положении “Фитинг”. Если длина отрезка трубы более чем 1500 мм, необходимо зафиксировать ее посередине универсальным хомутом. Хомут устанавливается в положении “Труба”.
- Наконечник надеть на трубу. 23. Отметить место монтажа хомута 22. Отступить ниже на 10 мм .
- Наконечник 23 надеть на трубу 21, зафиксировав его в универсальном хомуте 22.
- Хомут устанавливают в положении “Фитинг”.
- Допустим вариант крепления наконечника к трубе саморезом.
Монтаж водосливных труб на сайдинг
- При значительном расстоянии до стены дома вместо винтовой шпильки М6 1 рекомендуется применять винтовую шпильку М8. При необходимости отрезать шпильку нужной длины и рассверлить отверстие в опоре хомута до диаметра шпильки.
- При установке необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 мм до 12 мм.
- Ввернуть шпильку 1 через центр отверстия в стену дома, на глубину не менее 40 мм, если стена не деревянная, необходимо установить дюбель. Винтовая часть должна выступать над сайдингом на 20 мм.
- Навернуть на винтовую часть шпильки гайку 2 заподлицо с поверхностью сайдинга. Надеть шайбу 3 диаметром 15 мм.
- Надеть на шпильку опору хомута 4. Навернуть изнутри опоры хомута до упора гайку 5 с шайбой 6 диаметром 15 мм.
- Установить хомут в нужном положении («Труба»\»Фитинг»). Затянуть гайку 2 под опорой хомута до упора, используя для этого гаечный ключ.
- Вставить хомут 9 в опору хомута, закрепив его с помощью винта М5х40 7 и гайки М5 8.
Инструменты для монтажа
- Для разметки: рулетка, карандаш.
- Для крепления кронштейнов: отвертка, шуруповерт, дрель.
- Для установки кронштейнов: шнур, ватерпас, шланговый уровень.
- Для сгибания металлических кронштейнов: гибочная машинка.
- Для распилов: ножовка, стусло, пила с мелким зубом.

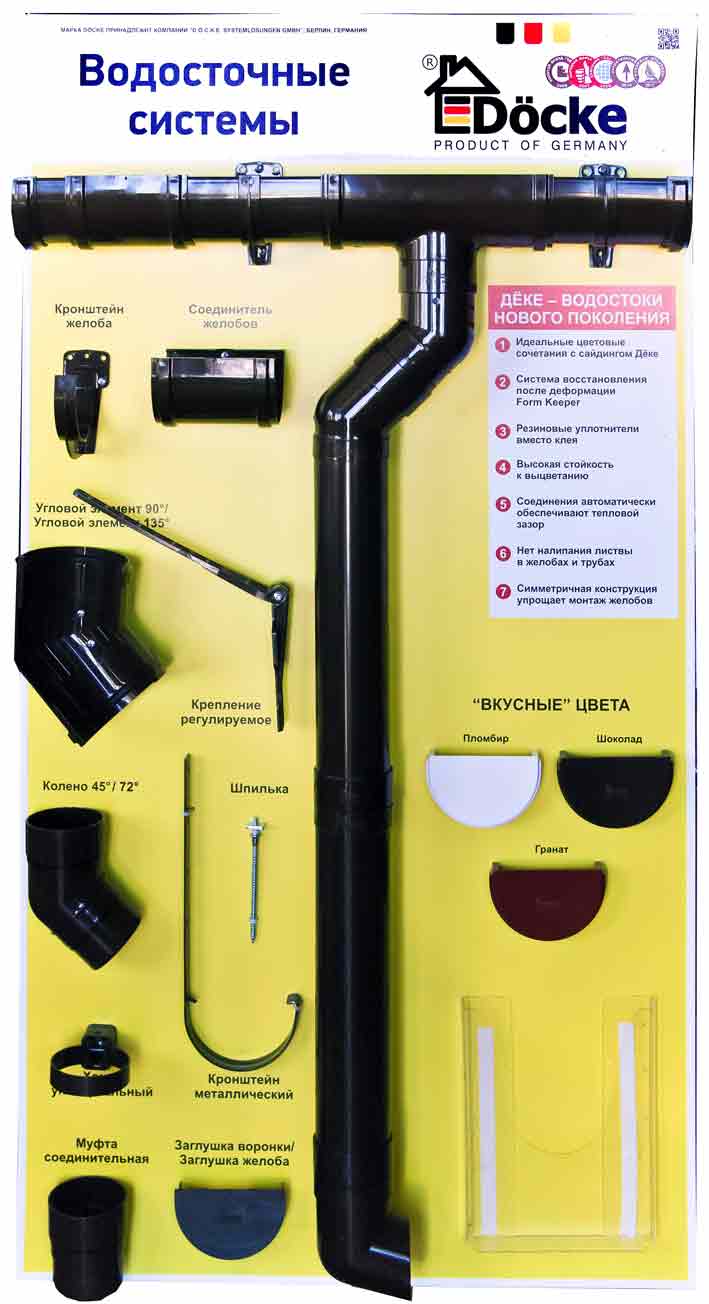

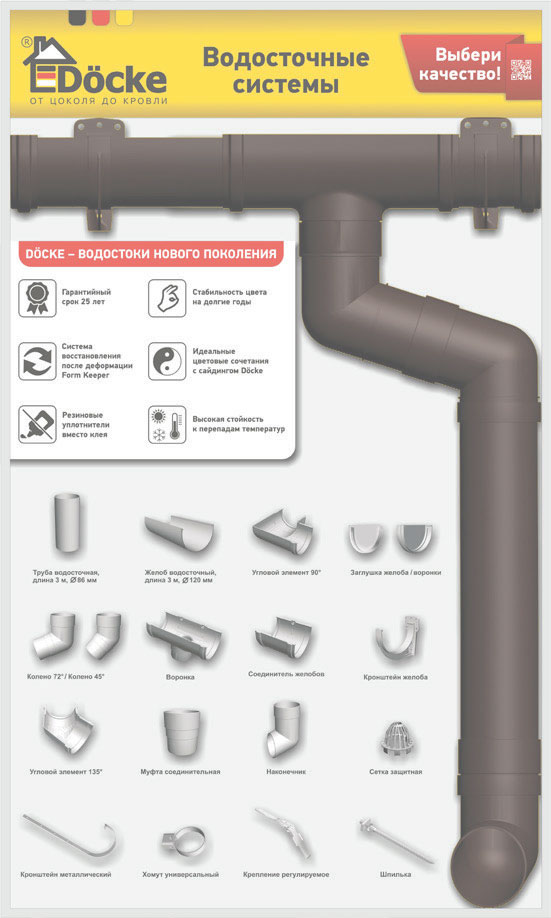

Комплектация водостока Docke
Немецкое качество известно всем без исключения. Немцы очень пунктуальный народ, и даже в спецификации продукции можно увидеть, что немецкий производитель подробно описывает прямое предназначение каждой детали, а также порядок сборки и эксплуатации.
В комплектацию входят следующие элементы водосточной системы Docke Standart:
- Воронка технологическая марки Döcke
- Жёлоб водосточный, диаметр изделия 140 мм.
- Заглушка для воронки.
- Заглушка желобов.
- Колено трубы, с углом поворота 45градусов
- Колено трубы, с угловым поворотом 72градуса.
- Пластиковые конструкционные кронштейны для желоба.
- Водосточная конструкционная муфта для устройства желоба
- Наконечник трубы.
- Труба частичная, типа Döcke, длина 3м. Диаметр трубы- 85мм.
- Угол для желоба, с поворотным элементом 90градусов
- Угол желоба, с разворотной частью в 135градусов.
- Муфта трубы.
- Сетка специальная, тип – защитная
- Хомут трубы универсальный.
- Металлическая шпилька специальная с встроенной гайкой.
- Металлический технологический кронштейн для желоба.
Пластиковые водосточные системы Деке по праву считаются эффективным решением для обустройства качественной системы водоотведения с кровли крыш для современных зданий. Практичность и удобство использования являются главным аргументом в пользу новой технологии. Немецкие технологи обладают превосходным качеством и универсальными характеристиками, которых не хватает для традиционных водосточных систем.
Ассортимент компании Docke
Системы водостока производят из металла и пластика. Сейчас люди предпочитают выбирать последний – поливинилхлорид – по нескольким причинам:
- ПВХ сохраняет свои характеристики в широком температурном диапазоне и нейтрален к солнечному ультрафиолету;
- не поддается коррозии в отличие от металла (долговечен);
- конструкция системы водостока весит меньше, снижает общую нагрузку на стены и фундамент постройки;
- ниже покупная стоимость.
Выбирается качественный и укрепленный пластик для производства водостоков, чтобы он мог выдержать даже самые обильные осадки. Продукты компании подходят для разных систем водостока – внутренних и наружных, имеются различные формы и сечения.
Говоря водостоках для частного домостроительства, Деке производит ливневые системы в двух сериях:
- Standart.
- Lux.
Docke Lux дороже по своей стоимости: предназначена для больших кровель, содержит множество дополнительных элементов, которые создают единую герметичную систему для выведения осадков за пределы сооружения.
Внимание! Пластиковые продукты Деке выдерживают серьезные нагрузки, выводят большие объемы осадков; крепления систем водостока обеспечивают надежность монтажа и долговечность.
Линейки фирмы
Компания производит две линейки.
- Изделия Standart широко используются для малоэтажного строительства. Система проверена временем и разработана немецкими инженерами, поэтому характеризуется надежностью.
- О продукции Lux можно сказать немного больше. Она обладает повышенной пропускной способностью. Такие водостоки легко обслуживают большие площади, в соответствии с этим обладают усиленной конструкцией и прекрасно справляются со снеговой нагрузкой. Производитель наделил модели запоминающимся дизайном: ярким внешним видом и регулируемыми креплениями. Особая разработка соединительных элементов позволяет собрать конструкцию в кратчайший срок. В комплектацию этой линейки продукции входит коллектор, посредством которого можно не только соединять разные по диаметру трубы между собой, но и под удобным углом.
Компенсация температурных расширений пластиковых водостоков
Яркий пример — запатентованное решение Docke: на каждом соединительном элементе серий Premium и Lux есть специальные выступы, которые работают как ограничители. Монтажнику не нужно задумываться о том, до какого момента вставлять трубу или желоб, чтобы оставить тепловой зазор. Он просто задвигает деталь до ограничителя, за которым этот зазор уже создан на заводе. Когда в процессе эксплуатации деталь расширяется, она срезает ограничители и продвигается вперед на столько, сколько потребуется.
Что же, в очередной раз подтверждается правило: оборудование нужно покупать у известных производителей, которые продумали все до мелочей.

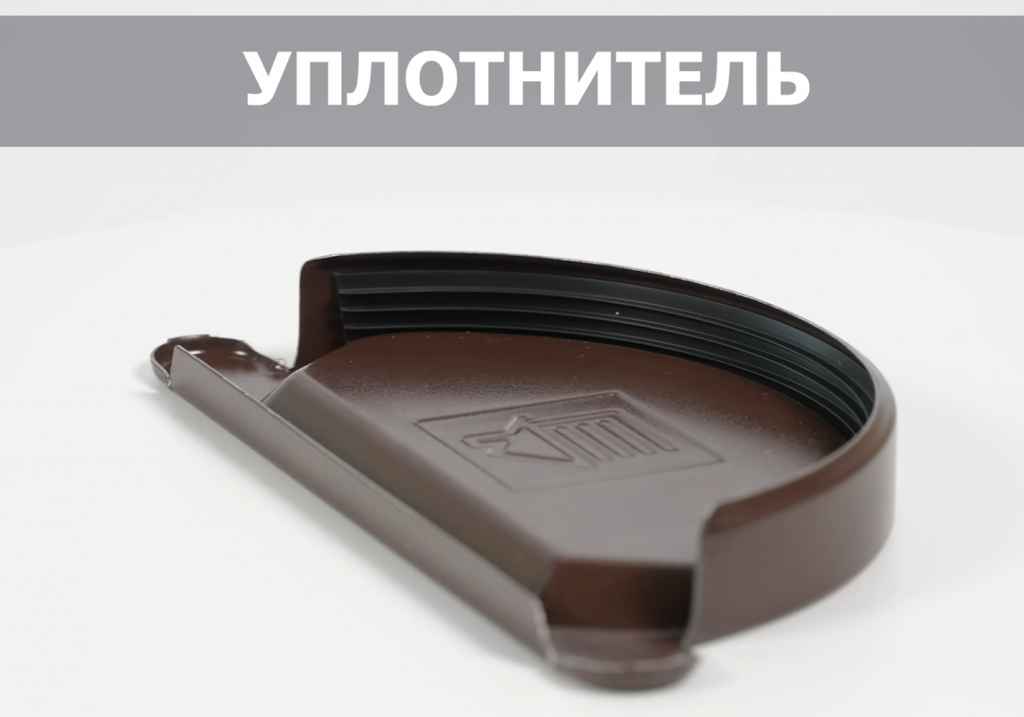

Заглушка
В большинстве случаев герметичность заглушки с жёлобом обеспечивается резиновым уплотнителем профилем, уплотнительным резиновым шнуром или герметиком, который нужно наносить во время монтажа.
У Дёке используется резиновый уплотнительный профиль, и он уже установлен в заглушку прямо на производстве, что очень удобно.
Соединитель желобов – ответственное изделие, у которого важными параметрами являются ширина соединителя, наличие специальной пружинящей пряжки и качество резинового уплотнителя.
Сначала поговорим о пружинящей пряжке. Она при застёгивании на желоб дополнительно подпружинивает соединение, делая его максимально жёстким и натянутым.
Ширина соединителя еще один важный параметр и у соединителя Дёке он один из самых больших – 68 мм. А сочетание такой ширины с пружинистой пряжкой является уникальным для российского рынка.
В резиновом уплотнителе важным показателем является количество герметизирующих рёбер и их конструкция. В соединителе Дёке уплотнитель имеет 22 ребра, и все они короткие и жесткие, то есть будут очень плотно прилегать к желобу, обеспечивая максимально герметичное соединение. Длинные же ребра при сдавливании просто сгибаются, образуя плоскую и фактически бескамерную конструкцию.
Именно такой многокамерный, короткореберный и надежный уплотнитель Дёке был специально разработан на этапе проектирования водосточной системы СТАЛ и изготавливается по её специальному заказу.
Основные критерии качества водосточных систем
Водостоки должны справляться со всей накопившейся водой даже в случае погодных аномалий, поэтому большинство современных систем рассчитаны на сильные ливни. Водосточные системы могут быть внутренними и наружными, для отдельно стоящих зданий лучше подходят внешние конструкции. Выбор лучше сделать еще на стадии проектирования дома, крайний срок – к моменту начала кровельных работ, ведь водостоки, установленные вместе с верхней частью здания, самые долговечные. Стоит помнить и о других критериях выбора.
Химический состав отдельный элементов не совмещается друг с другом: например, нельзя при медной кровле устанавливать алюминиевые водостоки.
Вообще металлические водостоки считались более прочными, но даже покрытые полимером, они подвержены коррозии, плюс имеют большой вес и не всегда уместны по дизайну.
Гораздо практичнее пластиковые водостоки, которые легки в монтаже, прочны, надежны при работе, всегда можно подобрать необходимый оттенок под цвет фасадной панели или кровли.
В качестве соединительных элементов практичнее использовать герметичные резиновые уплотнители, которые учитывают расширение труб и не дают конструкции треснуть.
Важно правильно рассчитать сечение желоба, диаметр труб и количество воронок: необходимое число этих элементов напрямую зависит от площади и конструкции кровли.
Назначение элементов
Желоб водосточныйПредназначен для сбора и отвода дождевой воды с поверхности крыши | Заглушка для желобаМожет устанавливаться как на правых, так и на левых концах желобов для обеспечения герметичности системы | Хомут универсальныйПредназначен для крепления системы на фасаде здания. Имеет два положения: 1. «труба», 2. «фитинг» | |||
Труба водосточнаяПредназначен для отвода воды от воронки желоба на землю или в дренаж | Заглушка для воронкиУстанавливается на одном из торцов воронки для герметизации системы | НаконечникПредназначен для отвода воды из водосливной системы на землю | |||
Соединитель желобов с резиновым уплотнителемПредназначен для последовательного соединения желобов в единую систему | Колено 72°Эти фитинги предназначены для обеспечения перехода от воронки к трубе. Применяются также для обхода архитектурных элементов фасада. Колена соединяются между собой отрезком труб | Кронштейн пластиковыйПредназначен для крепления желоба на кровлях с лобовой доской либо в комплекте с удлинителем на кровлях без лобовой доски | |||
ВоронкаПредназначена для соединения желобов и трубы в целях отвода воды из водосборной в водосливную систему | Колено 45° | Кронштейн металлическийПредназначен для крепления желоба на кровлях без лобовой доски. Длина опорной части кронштейна — 300 мм | |||
Сетка воронки (Clear Tube)Предотвращает попадание в водослив листвы, хвои и мусора | Угловой элемент 90°Угловые элементы устанавливаются как на внешних, так и на внутренних углах кровли и предназначены для соединения желобов под углом 90° (135°) в целях изменения направления движения воды | Удлинитель металлическийПредназначен для обеспечения крепления пластикового кронштейна для кровель без лобовой доски. Длина опорной части удлинителя — 240 мм | |||
Муфта соединительнаяПредназначена для соединения трубы С воронкой или двух труб | Угловой элемент 135° |
- Главная
- Инструкции
- Инструкция по установке водостоков Docke
+7 (495) 789-96-72 +7 (495) 989-98-72 (многоканальный)
Источник
Полезные советы
Специалисты рекомендуют придерживаться следующих советов:
- если предполагается самостоятельный монтаж системы, тогда необходимо произвести расчеты количества воронок, кронштейнов, труб. Длина трубы высчитывается как произведение высоты дома на количество мест, где будет установлен водоотвод. На один кронштейн на крыше необходимо использовать две заглушки;
- при отсутствии под трубой канализации или дренажа, вода со временем станет разрушать бетон, фундамент, если падает возле стены строения. В данном случае рекомендовано либо продумать, куда можно отвести наконечник, либо удлинить систему таким образом, чтобы осадки не падали с небольшой высоты или организовать внизу систему дренажа;
- установленная внутри водоотвода сетка позволяет собирать мусор в одном месте, таким образом, процесс ухода за конструкцией становится проще.
Установка водосточной системы Docke своими руками — в следующем видео.
