Чем зашить секции: выбор материала
Среди огромного перечня сырья предлагаем наиболее популярные. Кратко оценим преимущества и недостатки каждого из них.
Металл
Такие створки всегда смотрятся красиво. Из главных плюсов – прочность, длительный срок службы. Минус – часто высокая цена.
Профлист
Относительно недорогой материал для обшивки, который не нуждается в отделке. Его поставляют в разных цветах, размерах.
Советуем ознакомиться со статьями:
- Марка профлиста для забора
- Способы крепления профлиста к забору
Металлический штакетник
Современная альтернатива деревянному штакетнику. Отличается большим сроком службы, выбором цветов покрытия.
В комплект часто принято поставлять и элементы крепежа.
Тематический материал:
- Металлический забор шахматка
- Как рассчитать евроштакетник на забор

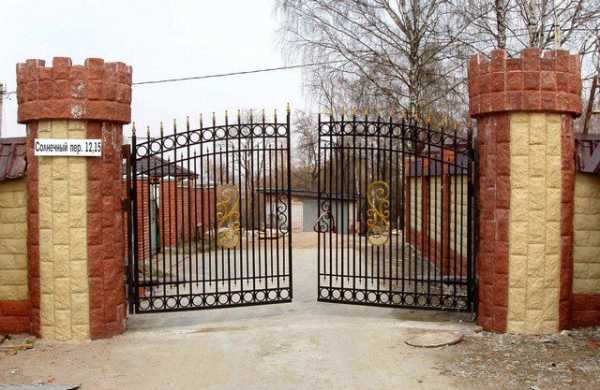

Кованые элементы
Ковка станет красивым дополнением обшивки или основным материалом ворот. Орнаменты и узоры ручной работы сделают ворота настоящей композицией искусства. У рисунков художественной ковки нет повторений.
Построить самому такие створки не выйдет. Для этого требуется опыт и навыки работы со сваркой.
Важно учесть, что ковка имеет внушительный вес, поэтому под такие створки подбираются усиленная фурнитура и петли. Основной минус кованых ворот – высокая стоимость
Основной минус кованых ворот – высокая стоимость.
Сетка
Материал для временных или постоянных дачных заборов. Имеет низкую цену, разные варианты форм.
Фото: ворота и забор из сварной сетки
Сварная
Состоит из прутьев арматуры, сваренных между собой в секции. Пролеты продаются готовыми с элементами крепежа. Такие створки устанавливаются быстро.
Редко используются в качестве проема под заезд авто для частного сектора из-за просматриваемости усадьбы. Чаще – на производственных, сельскохозяйственных территориях. Цена доступна.

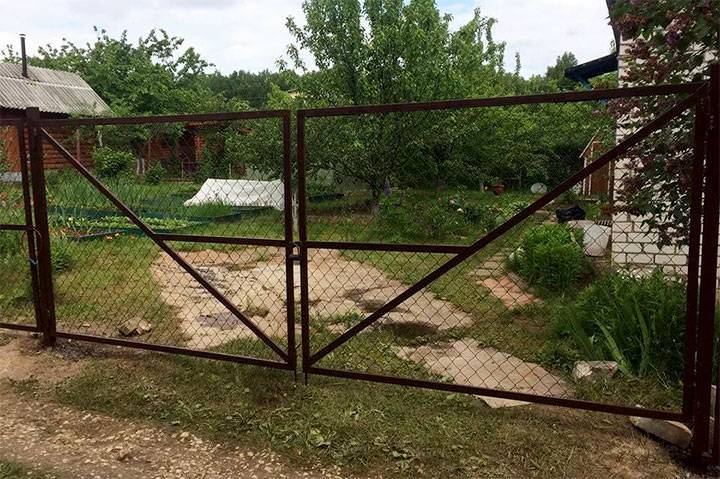

Рабица
Реализуется в рулонах с разным размером ячеек.
Это популярный бюджетный секционный материал для временного ограждения.
Рекомендуем ознакомиться:
- Забор из сетки-рабицы
- Чем украсить забор из сетки рабицы
Дерево
Самодельные ворота из древесины популярны как у жителей небольших деревень, так и у владельцев больших жилых загородных комплексов.
Дерево уязвимо к влаге, насекомым, огню, поэтому перед использованием все детали подлежат защитной обработке антисептиками.
Доска
Простой материал. Легкий в монтаже. Доски фиксируются вплотную друг к другу или с зазорами. В качестве завершающей отделки их лакируют, красят (на выбор).
Тематический материал:
- Ограждение из необрезной доски
- Забор из доски своими руками
Штакетник
Обшивка деревянным штакетником делается быстро. Поврежденные элементы легко заменяются без вреда для всей конструкции. Планки удобно красить, покрывать лаком. Готовые створки дополняют резными деталями, ковкой.
Конструкция откатных ворот
Конструктивно откатные ворота подразделяются на консольные, подвесные, рельсовые типы. Самый простой в изготовлении последний вариант. В этой конструкции створка с закрепленными снизу роликами перемещается по рельсу, уложенному в землю. Из-за того, что приходится постоянно очищать рельс от снега, грязи, посторонних предметов они используются редко.
В подвесных конструкциях полотно с помощью роликов движется по балке, установленной вверху на опоры по бокам ворот. Система надежная и долговечная, не требующая постоянного ухода, но въезжающие автомобили ограничены по высоте. Однако разновидности со съемными балками решают эту проблему.
Несмотря на сложность изготовления и более высокую стоимость чаще всего выбирается конструкция сварных откатных ворот консольного типа. Их основой является балка с установленным полотном, которая сдвигается по роликам, размещенных сбоку от проема. Для установки со стороны открытия необходимо свободное место в 1,5 раза превышающее ширину створки.
Консольные откатные ворота, самый распространенный вид
Дизайн калитки из профнастила
После того, как рама готова, пора подумать и об оформлении. Несмотря на сравнительную простоту конструкции, вариантов дизайна может быть очень много, в том числе и с использованием декоративных элементов.
Самая простая калитка из профнастила представляет собой прямоугольную раму из профильной или круглой стальной трубы, на которую крепится металлический профилированный лист. Отлично подойдет такая калитка для забора из профнастила — особенно хорошо она впишется в обычное глухое ограждение дачного или приусадебного участка. Неплохо подобное решение смотрится и с ограждением из кирпича или камня, в том числе и при использовании в качестве опор столбов из этих материалов.
Калитка совсем не обязательно должна быть прямоугольной. Ее можно сделать арочной, однако это потребует внесения небольших изменений в структуру рамы. Особенно хорошо арочная калитка под профнастил смотрится с небольшим закругленным навесом или козырьком.
Для того чтобы выделить входную группу в заборе со сплошными секциями из профлиста, посередине калитки можно оставить проем со вставленной в него декоративной стальной решеткой или полосой из поликарбоната. Кроме того, на опорных столбах можно установить уличные светильники.
Еще красивее будет смотреться калитка из профнастила с ковкой. В этом случае профилированный лист будет служить своеобразным фоном для декоративных кованых деталей. Кроме того, если кованые элементы покрывают весь проем, они усиливают каркас калитки и делают ее более устойчивой к взлому.
Кованая калитка из профнастила своими руками может быть сделана без особых проблем. Сейчас готовые декоративные кованые детали можно купить практически в любом магазине строительных материалов. Главное не перестараться с коваными элементами, чтобы полотно калитки не выглядело пестрым и перегруженным декором.
Для начала лучше нарисовать эскиз оформления калитки. Приобретенные в соответствии с эскизом детали раскладываются на полотне и привариваются к раме, начиная с наиболее крупных и заканчивая самыми маленькими. Однако такие калитки из профнастила с элементами ковки смотрятся много хуже, чем изделия настоящих специалистов.
Во-первых, профессиональная художественная ковка позволяет изготовить очень изящные и тонкие элементы, которые нельзя произвести промышленным способом. Во-вторых, ассортимент готовых элементов очень ограничен. И в-третьих, кованая калитка с профнастилом, сделанная профессионалом, может отразить любую задумку и является стилистически цельной, в отличие от составных изделий.
Наконец, калитка может быть как отдельным объектом, так и частью ворот. Так, часто используются распашные ворота с калиткой из профнастила. Такое решение оправдано, если по какой-то причине вы сильно ограничены в размерах входной группы — например, меняете старые ворота и хотите установить новые на те же опорные столбы.
Однако такое решение имеет определенные недостатки. В частности, ворота с встроенной калиткой из профнастила тяжелее и оказывают большую нагрузку на петли. Кроме того, эксплуатация такой калитки может вызвать определенные сложности, поскольку ее проем ограничен снизу и сверху рамой ворот. В результате о нижний профиль легко зацепиться, а о верхний — удариться головой.
Конструкции
По типу откатные (сдвижные, раздвижные) ворота бывают:
- Консольными — с балкой, один конец которой закреплен, второй висит в воздухе. Балка имеет П-образный профиль со ступеньками внутри. По ней внутри перемещаются ролики. Вся нагрузка от дверного полотна через ролики передается на балку.
По месту ее расположения они бывают:
- с нижней балкой;
- средней балкой;
- верхней балкой.
- Подвесные. В этой конструкции тоже есть балка, но она опирается на оба столба по сторонам от ворот. Она тоже имеет особое строение, похожее на букву «П» только с загнутыми внутрь краями. Внутри также имеются ролики, на них висит полотно ворот. Так полотно и перемещается.
Подвесная конструкция - Откатные по рельсу. В грунте монтируется рельс, на нижнюю часть створки ворот прикрепляются ролики. Полотно катается по направляющей. Конструкция самая простая, но ее минус в том, что рельс и сами ролики забиваются снегом, грязью, листьями.
Откатные ворота на рельсе
Раздвижные
Откатные более популярны на территориях, которые не подвергаются обильному выпадению снегов, слишком сильному снижению температуры воздуха. Формируются так, чтобы при закрывании двигались по швеллеру в фундаменте из бетона. Управляются обычно автоматическими механизмами, что дает возможность функционировать дистанционно.
Раздвижной с одной створкой
Возводить начинают с эскиза, на котором отмечаются все размеры. Ширина проема не больше 4 м, а высота равняется ограждению.
Требуется приготовить все комплектующие, инструменты. Самыми подходящими полотнами становятся профилированные металлические листы, профнастил. Некоторые хозяева для обшивки отдают предпочтение деревянному брусу, кованным, чугунным элементам.
Раздвижные с двумя створками
На земле формируется рельс или профиль. По нему система движется после навешивания на ролики. Сверху также могут монтироваться роликовые детали, дополнительные скобы, они помогут фиксировать во время передвижения.
https://youtube.com/watch?v=kBmCOqxYyNU
Ворота из профнастила с элементами ковки: фото удачных вариантов
Редакция Homius подготовила для вас интересную подборку фотографий ворот, которые можно легко сделать своими руками.
ФОТО: zen.yandex.ruВорота с массивным каркасом нужно крепить на хорошо забетонированные столбики
Красиво смотрится вариант, в котором профнастил и ковка имеют разные контрастные оттенки. Наиболее престижно выглядят красные ворота с чёрным матовым или блестящим кованым узором.
Это делается на случай выполнения бетонной стяжки во дворе и рядом.
Основанием для кованых элементов может стать непосредственно каркас ворот, на котором держится еще и профиль. Внешне выглядит конструкция классически, лишь по бокам дополняется интересным узором с вензелями.
ФОТО: ramrostov.comПрофнастил для ворот может устанавливаться двухсторонний, с одинаковым оттенком во дворе и на улице
Элементы ковки могут располагаться на воротах как сверху, так и снизу. Очень необычно будет выглядеть вариант оформления с закруглёнными узорами в центре распашных створок. Их можно оставить в чёрном цвете или дополнительно использовать окраску золотистым.
Как правильно сварить ворота из профильной трубы
Проще всего своими руками сварить распашные ворота из профтрубы.
- Строительные работы начинают с создания чертежа и подсчета необходимых материалов. Купленные трубы осматривают на пригодность. В случае выявления ржавчины ее зачищают болгаркой или наждачной бумагой. Дополнительно трубы обрабатывают бензином или растворителем.
- Трубы нарезают, соблюдая симметричность распашных ворот (обрезание проводят парно), и приступают к установке опор. Несущие части погружают в лунки размером 50 х 50 см и глубиной около 1 м. Устанавливают профтрубы строго вертикально, а заливают – бетоном, укрепляя конструкцию бутовым камнем. В теплых условиях раствор засыхает за 3 суток.
- При сваривании труб в единый каркас постоянно контролируют ровность углов конструкции и диагональ створчатых элементов. На этом этапе устанавливают кованые элементы и замки, украшающие входную группу и защищающие двор от вторжения незваных гостей. Работы завершают удалением остатков сварки и шлифовкой изделия.
Обшивка ворот
Схема обшивки ворот из профнастила на профтрубы
Для приваривания петель, к которым будут крепиться распашные ворота, лучше привлечь помощника. Сначала петли наваривают на стойки, затем – на каркас. При выполнении сварочных работ не забывают надевать специальные защитные средства. Обшивку ворот профлистом осуществляют изнутри или снаружи каркаса. Расположение каркаса хозяин производит с учетом наличия/ отсутствия декорирующих элементов ковки. Если они будут иметь место по всей плоскости конструкции, профлист лучше крепить с внутренней стороны каркаса. Если декораций не будет, полотно прикручивают снаружи. Обшивочный материал закрепляют саморезами и заклепками.
Откатные ворота из профтрубы своими руками
При установке откатных ворот необходимо предусмотреть дополнительное боковое место (половинчатый размер всей конструкции). Оно требуется для монтажа роликов и прокладки направляющей
Для долгой службы откатной конструкции важно правильно рассчитать вес, подобрать материалы и сделать качественную закладку
Откатные ворота из профильной трубы
После создания чертежа и заготовки материалов хозяин занимается обустройством фундамента и установкой опорных столбов. Несущую часть рекомендуется делать из профтрубы сечением 100 х 100 мм. По желанию стойки прячут под кирпич. В целом работы проводятся аналогично изготовлению распашных ворот.
Отдельным пунктом является установка автоматики, которая требует предварительного проведения электропроводки. Откатный механизм движется по приваренному внизу направляющему рельсу, перемещаемому по роликовым кареткам (они должны прочно держаться на фундаменте). Поскольку каретки находятся внутри направляющей, их необходимо защищать от грязи и атмосферных осадков.
Обшивка и декорирование откатных ворот могут производиться из любых материалов. Но объёмные кованые элементы усложняют эксплуатацию конструкции и порой делают ее невозможной. Для создания полотна мастера советуют воспользоваться деревянными досками, обработанными антисептиком и лаком.
Также обшивка может быть создана из металлического листа – оцинкованного железа с высокими антикоррозионными свойствами. Материал устойчив к перепадам температур и прочен в эксплуатации. Некоторые хозяева предпочитают работать с профнастилом. Высота несущего профнастила варьируется в пределах 45 – 160 мм. Рельефный материал можно окрашивать и покрывать защитным полимером.
Как будут выглядеть ваши ворота из профтрубы, дело вкуса. Главное, составить четкий эскиз и запастись качественными материалами. И тогда добротно сложенная конструкция прослужит многие годы.
Консольные
Сложные для обустройства в отличие от других типов. Помогает гарантировать надежную эксплуатацию даже в сильные морозы зимой. Главное достоинства данного вида:
- отсутствие ограничений в высоту;
- возможность установки всего одной опорной стойки.
Не контактирует с наземной рельсой, поэтому эксплуатация комфортная, не вызывает проблем в любую погоду.
Консольные
Фиксируется только на приготовленной раме. Она обязательно металлическая – из труб, уголков, профиля. Внизу к каркасу приваривается направляющая, внутри нее уже монтированы роликовые каретки. Именно благодаря этим деталям основание получает возможность перемещения в две стороны – для открытия/закрытия.
Для уточнения размера требуется мысленно поделить на две части:
- закрывающая проем;
- противовес.
Длина противовеса около 35-50% ширины требуемого проема. Под консольной частью тоже нужно формировать фундамент. Такое основание должно хорошо выдерживать нагрузки во время передвижения. С этой целью заранее подготавливается швеллер с нумерацией 20, длина равняется длине консольной части. Потом роют котлован, он примыкает к столбу. Габариты ямы чуть больше, чем выбранный швеллер, глубина – строго чуть меньше глубины промерзания для конкретной местности.
Также требуется создать, как минимум два каркаса из арматуры, чтобы привязать швеллер к фундаменту.
Размещается вплотную к опоре. Если берут швеллер 16 см, то его монтируют с отступом в 5 см от столба. Закладные крепятся заподлицо с кладкой из кирпича или другой отделкой.
Схема консольной системы
Когда фундамент залит, его оставляют для полноценного застывания приблизительно на один месяц. Он должен надежно отстояться. Через неделю он становится максимально прочным, поэтому разрешается начинать проведение работ по закреплению и обшивке.
Фурнитура
Фурнитура, продаваемая на строительном рынке разнообразна. При подборе подходящей учитывается ширина проема, вес. Стандартный комплект фурнитуры включает такие детали:
- две роликовые опоры;
- направляющая 6 м в длину;
- ролики концевые;
- ограничители;
- дополнительное устройство, имеющее еще по два ролика;
- заглушки на концы балок.
Фурнитура
Последовательность изготовления
На практике есть 3 основных способа, как правильно сварить гаражные ворота:
- До окончания постройки гаража отдельно подготавливают раму створок в виде цельного изделия. После этого их перевозят на стройплощадку и монтируют в проем. Затем металлическая рама обкладывается строительным материалом.
- В готовом гараже изготавливают створки по габаритам проема, устанавливают раму и крепят полотна.
- По уже изготовленному проему сваривают все части конструкции поэтапно прямо на месте.
Перед обработкой
В этом случае не нужна высокая точность предварительных расчетов и замеров, не потребуется до миллиметра выдерживать диагонали конструкции и не нужно перевозить массивные металлические изделия.
При правильном выполнении работы сварное изделие будет надежно стоять и работать без поломок в течение длительного времени.
Необходимо правильно сварить каркас
Отделка
После завершения работ по монтажу каркаса, его нужно обезжирить, покрыть грунтовкой для предотвращения коррозии и краской для долговечности. Затем конструкцию просушивают и приступают к отделке. Всего существует несколько способов отделки ворот из профильных труб, самыми популярными являются: ковка, профильный лист, дерево, поликарбонат, металлическая сетка или листы.
Декор ковкой
Очень эффектно смотрится каркас обшитый кованными деталями из арматуры. Для создания красивых кованных ворот понадобится профессиональная помощь сварщика 3 разряда. Декор ковкой выглядит следующим образом:
Сетка
Обшивка профильного каркаса металлической сеткой смотрится не эффектно, но данный способ позволяет значительно сэкономить на отделке. Сетка очень дешевый материал, а крепить его проще других – можно при помощи болтов, а возможно и использование проволоки. Этот вариант подойдет для реализации на дачных участках.
Поликарбонат
Отделка карбонатом сегодня очень популярна, но у неё есть один недостаток – конструкция по сути прозрачна, как и при обшивке каркаса сеткой. Установка поликарбоната на корпуса очень легкая – всё что нужно это сделать отверстия дрелью и закрепить листы поликарбоната на профильных трубах посредством болтов.
Профлист
Более экономичным и простым в монтаже считается установка на каркас профнастила. Всё что нужно при монтаже профлиста – в нужных местах просверлить отверстия и вкрутить в них болты. Выглядят подобные ворота следующим образом:
Обшивка металлом
В середине девяностых очень популярным была отделка профильного каркаса металлическими листами. Их крепеж производится при помощи сварки – на болтах тяжелые листы металла не смогут держаться. Обычно рекомендуют использование холоднокатаных типов стали для этой цели.
Грунтовка и окраска
После окончания работ по монтажу, следует приступить к обработке металлических поверхностей. Тщательно прогрунтуйте в местах соединения профильных элементов с деталями конструкции, чтобы избежать появления ржавчины.
Древесина
Дерево в роли обшивки ограждений и ворот смотрится очень красиво, кроме того спустя некоторое время обшитые древесиной модели смотрятся еще красивее чем в первоначальной версии. Минусом этого вида обшивки является его низкая устойчивость к гниению и механическому воздействию – после монтажа дерева, его нужно тщательно обработать пропитками, грунтовкой и лаком.
После того как отделка закончена, можно приступить к установке замков, грунтовочным и покрасочным работам, а также могут быть установлены элементы декора.
Установка замков
Обычно систему замка устанавливают в опоры, но если ворота закреплены непосредственно на забор, то можно установить защитный замок и на него.
Приобретать лучше надежные модели замков, со сложным ключом, врезного типа. Многие используют классическую щеколду, которую устанавливают с внутренней стороны двора или гаража. Если отделка была произведена металлическими листами, то вся поверхность каждого полотна должна быть тщательна обработана грунтовкой и окрашена в два слоя.
Определяемся с размерами и проектируем чертеж
Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете. Сначала нужно определиться с шириной проема, так как от этого зависят остальные размеры. При перпендикулярном въезде легковому автомобилю хватит 2,5 — 3 м. Грузовику или трактору потребуется не меньше 3,5 м. Если въезд возможен только под углом, ширина увеличивается в полтора раза. По условиям безопасности расстояние от наиболее выступающих элементов автомобиля до опорных столбов выбирается не менее 30 — 50 см. Оптимальной шириной проема, достаточной для удобного проезда всех видов транспорта, будет 4,5 м.
Ширина створки делается на 20 см больше размера проема, чтобы при закрытии по бокам не оставались щели. При установке нижний край створки приподнимается на 10 см от земли. Составляя чертежи, также необходимо учитывать толщину опорной балки, чтобы высота ворот была вровень с забором.
Чтобы створка при движении не проваливалась вниз, к ней приваривается откос, используемый как противовес. Его длину делают равной 0,5 ширины полотна. Всю нагрузку воспринимают опорные тележки, поэтому они крепятся к швеллеру, установленному на прочном бетонном фундаменте. Его также используют для монтажа электропривода дистанционного открытия ворот.
Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете
Фотоотчет об изготовлении и установке ворот
Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.
К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.
Навешиваем стойки на приваренные на столбах петли
Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм
Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы
Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.
К стойкам воротин приварена поперечина
Точно также прихватываем трубу по низу.
Привариваем нижнюю трубу
Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).
По середине с зазором в 6 мм привариваем две вертикальные трубы
Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.
Приваренные поперечины для усиления жесткости
По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.
Разделенные половинки ворот
Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы
Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим
Уложив створку на ровную горизонтальную поверхность провариваем все швы
Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.
Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру
Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.
Как крепить планки для профлиста
Так выглядит готовый каркас створки ворот
Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.
Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.
Монтаж профлиста на ворота
Можно брать специальные, со шляпками и прокладками, но посадили на обычные.
Для экономии использовали обычные саморезы по металлу
Можно сказать, что ворота готовы.
Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.
Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.
Готовые ворота из профнастила своими руками
При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.
