Ворота своими руками – фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Выбор материала для ворот

Ворота своими руками можно изготавливать из таких материалов:

• деревянные глухие створки;
• глухие полотна из металлического листа;
• глухие ворота из профлиста;
• решетчатые конструкции из арматуры;
• облегченные полотна из поликарбоната;
• дизайнерские створки из металла или дерева с коваными элементами.

Чтобы в дальнейшем эффективно работала установленная автоматика. в качестве материала для полотен выбирают профнастил или поликарбонат, так как по весу они наиболее соответствуют весу створок для механизма открывания.

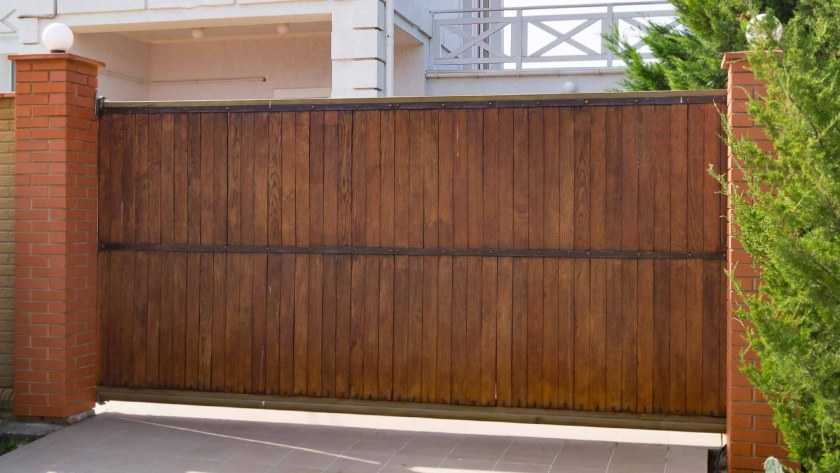

Древесину для створок используют крепкую, прочную и наиболее стойкую к атмосферным осадкам. В качестве материала хорошо подходит дуб, сосна и ель. Стойкость древесины можно увеличить применением специальных пропиток для обработки поверхности.

Для создания оригинального и красивого дизайна оптимально подходят дерево и металл в гармоничном сочетании. Например, деревянные створки эффектно выглядят с отделочными вариантами из металла. Фото показывают, как применяют фигуры и элементы из дерева на металлической основе ворот. Аристократично и изысканно смотрятся металлические кованые детали в конструкции створок. Выполнить их можно своими руками или заказать готовые в специализированных мастерских.

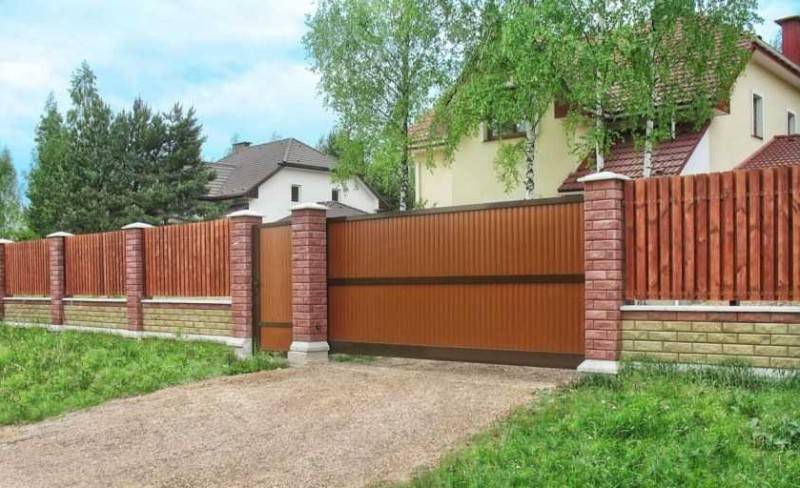

Популярным и распространенным повсюду для изготовления ворот своими руками является профлист, который отличается дешевизной и хорошим внешним видом. Листы материала имеют небольшой вес, профлист отличается различной рельефностью и цветовыми решениями, так что подобрать покрытие створок можно на любой вкус.

Профлист имеет невысокую цену, является практичным и долговечным в эксплуатации. Материал не подвержен воздействию внешних атмосферных разрушителей из-за особенной технологии изготовления. Листы покрытия имеют удобные размеры, чтобы порезка осуществлялась в минимальном количестве, следовательно, работа по изготовлению ворот своими руками идет быстро и легко.

Установка консольных ворот

Консольные ворота считаются одними из самых сложных. Преимущество таких конструкций заключается в отсутствии необходимости оборудовать наземный рельс. Ворота не касаются поверхности грунта во время движения. Также при установке консольных ворот нет ограничений по высоте. Кроме того, необходимо устанавливать только 1 опорный столб. Используются такие конструкции в любое время и при любой погоде.

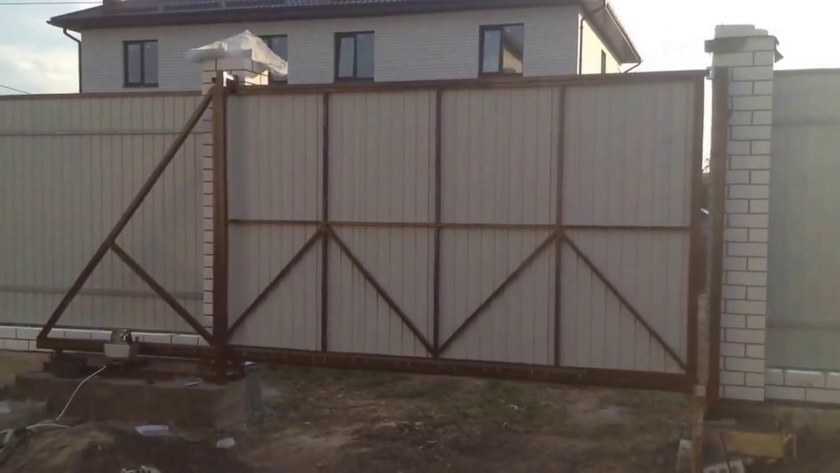

Створка выполняется достаточно просто. Она состоит из рамы и обшивки. К нижней части створки приваривают направляющую, внутрь которой помещаются роликовые каретки. По ним ворота могут перемещаться в обе стороны.

Совет! Как только каркас будет сварен, необходимо зачистить сварочный швы. Кроме того, со всех поверхностей следует убрать следы коррозии.

Створка консольных ворот условно делится на 2 части – ту, что закрывает проем, и ту, которая служит противовесом. Вторая часть должна иметь длину, равную 35- 50% длины первой. Под консольной частью оборудуется специальный фундамент, способный выдерживать значительные нагрузки во время эксплуатации ворот.

Для оборудования фундамента понадобится подготовить швеллер, который будет равен длине консольной части створки. Также стоит выкопать котлован, в который будет залит бетонный раствор. Длина ямы должна на несколько десятков сантиметров превышать длину швеллера. Фундамент заливается на глубину ниже уровня промерзания грунта. Кроме того, чтобы надежно закрепить швеллер в фундаменте, понадобится выполнить специальный арматурный каркас.

После того, как заливка фундамента будет завершена, можно устанавливать створку. Такая работа также имеет свои нюансы и требует особого подхода.

Необходимая фурнитура

Необходимые для установки консольных ворот элементы представлены в строительных магазинах в большом разнообразии. Чтобы правильно выбрать фурнитуру, понадобится определиться с массой створки иее габаритами

Также важно знать ширину проема

Стандартный комплект элементов для установки раздвижных консольных ворот включает:

• направляющую балку;
• заглушки, которыми оборудуется балка;
• концевые ролики;
• дополнительное устройство, оснащенное 2 роликами;
• роликовые опоры;
• ловители роликов.

Такой набор является необходимым при установке консольных ворот

В процессе выбора важно узнать мнение специалиста

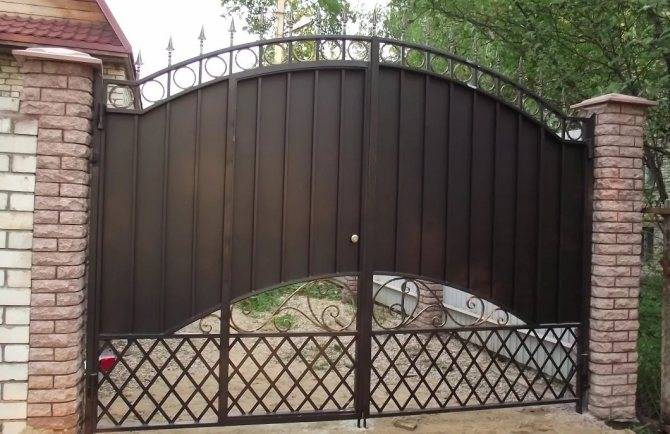

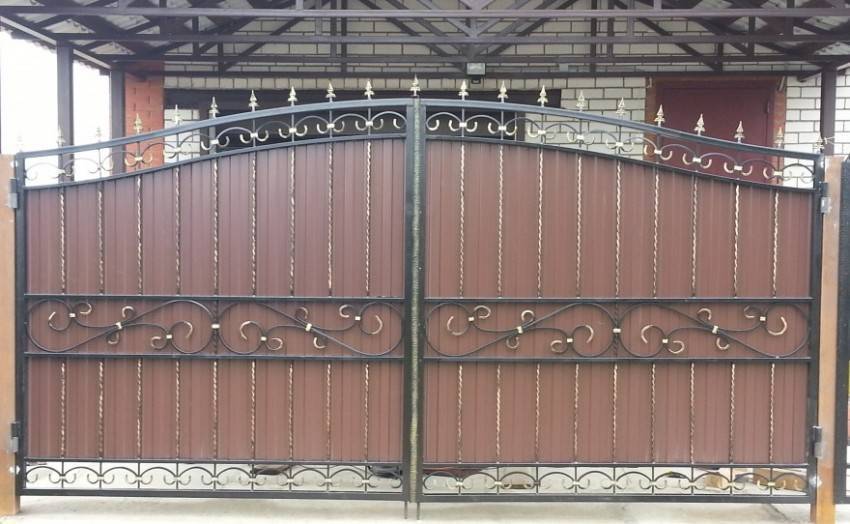

Изготовление кованых ворот своими руками

Чтобы сделать красивые железные ограждения, необходимо следовать определенной очередности действий. Всю работу можно условно разделить на несколько этапов.

Подготовка инструментов и материалов

Для работы могут потребоваться:

• Сварочный инвертор с набором электродов.
• Шлифовальная машина.
• Материалы для каркаса ворот и забора.
• Кованые железные элементы.
• Материал для глухого заполнения конструкции (если используется).
• Опорные столбы.
• Материалы для бетонирования столбов.

Разработка документации

Первым делом составляются чертежи будущей конструкции. На них должны указываться габариты и форма створок. Форма может быть классической, в виде прямоугольника, либо иметь какую-то особую верхнюю линию. Схема также содержит расположение ребер жесткости, расстояния между ними и прочими элементами, расположение декоративных вставок. Если к воротам вплотную подходит забор, то указывается тип крепления ворот на ограждении. Часто в конструкциях предусматриваются железные калитки, вынесенные отдельно от основных створок. Калитки могут быть прозрачными или глухими.

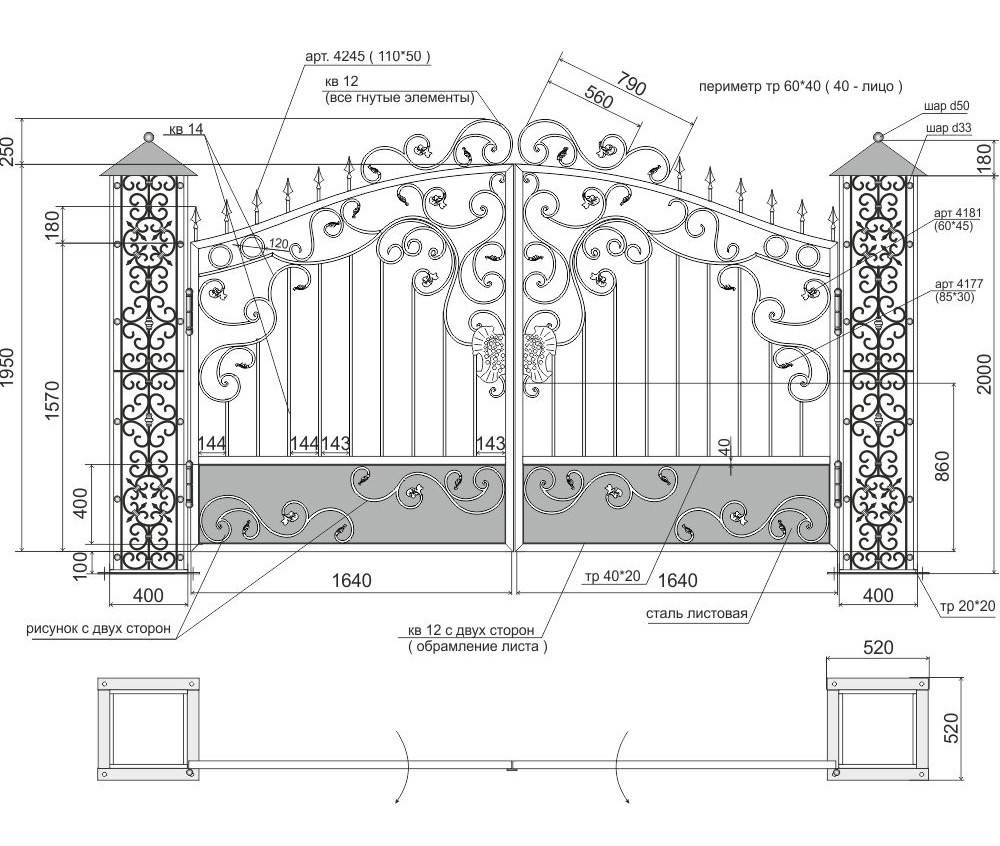

Образец чертежа — эскиза ворот

Монтаж опорных столбов

Современные кованые ворота обладают значительным весом, поэтому опорные столбы должны выдерживать значительный вес, не подвергаясь рискам перекоса. В качестве опор можно использовать металлические трубы, которые впоследствии обкладываются кирпичом. Установка опор производится в таком порядке:

• Размечаются места опорных столбов.
• Выкапываются ямы не менее 70 см глубиной (обязательно ниже глубины промерзания).
• На дне ям обустраиваются подушки из щебня.
• В ямы вставляются металлические трубы.
• Производится бетонирование опор.
• К трубам привариваются крепления для створок.
• Трубы обкладываются кирпичом или декоративными наборными блоками .

Изготовление каркаса ворот

Работы по изготовлению каркаса должны производиться на ровной поверхности во избежание перекосов готовой конструкции.

• Размеченные и отрезанные каркасные элементы прихватываются точечной сваркой.
• Производится проверка каркаса на перекос.
• Все швы провариваются сварочным инвертором.
• При помощи болгарки каркас очищается от наплывов.
• Если применяются глухие железные листы, то они вставляются внутрь каркаса, и крепятся сварными соединениями.
• По такому же принципу изготавливается каркас калитки, если ее наличие предусмотрено.

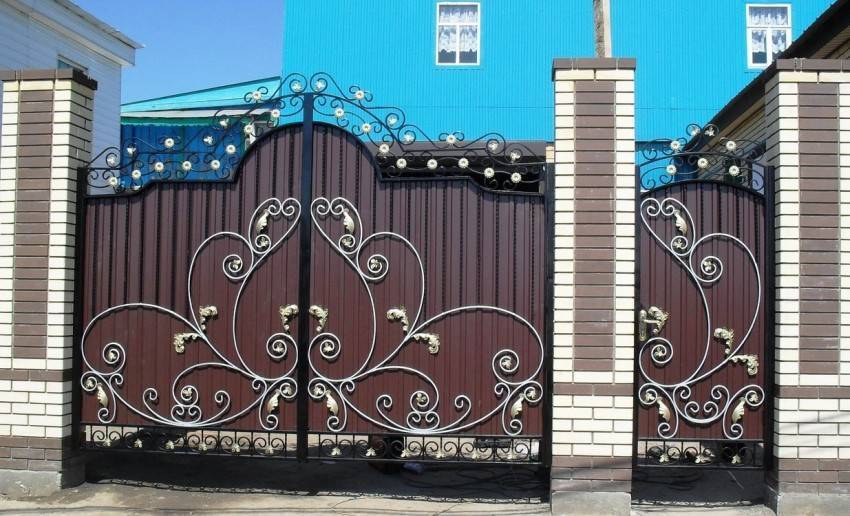

Заполнение каркаса элементами ковки

Подразумевается, что кованые ворота будут заполняться уже готовыми декоративными элементами. Согласно схеме, все железные элементы привариваются на лицевой стороне каркаса

Важно обеспечить симметричность элементов на обеих створках. Сварочный инвертор позволяет быстро и легко выполнить такую работу

После приваривания всех элементов производится их шлифовка при помощи болгарки. Для этого лучше использовать специальный шлифовальный круг. Места, до которых болгарка добраться не сможет, шлифуются вручную, при помощи наждачной бумаги.

Затем к створкам привариваются петли. Они должны соответствовать петлям, расположенным на опорных столбах.

Монтаж створок

Вначале на торцы створок привариваются две нижние петли в одном направлении. Производится навешивание створок. Верхнюю петлю следует крепить в обратном направлении, на уже висящей конструкции. Делается это с той целью, чтобы створки нельзя было бы снять злоумышленникам. Проверяется работа створок. Если где-то имеются заедания, либо створки находятся не на одном уровне, проблемы устраняются. Монтаж створок закончен.

Покраска ограждения

Покраска является очень важным этапом при изготовлении любых металлических изделий. Кованые ворота быстро потеряют свой благородный вид, если не будет проведена их покраска. Тем самым железные изделия будут защищены от коррозии. Однако выполнять данную операцию следует правильно:

• Металл зачищается шлифовальной машиной.
• Производится грунтовка изделия. Для этого используется специальная краска, содержащая в своем составе антикоррозионные присадки.
• Выполняется покраска ворот и калитки. Краска используется только качественная, способная прослужить несколько лет. Таким же цветом обычно окрашивается и забор.
• После того, как краска высохнет, конструкцию можно эксплуатировать.

Совет: покраска фигурных изделий должна выполняться только кистью или при помощи пульверизатора, так как валик не способен добраться до всех труднодоступных мест. Также можно использовать баллончики с краской, которые продаются в строительных магазинах.

На выходе получаются красивые ворота, которые украшают собой весь участок.

Виды

Ворота являются неотъемлемым элементом многих предприятий и частных усадеб. Эти конструкции должны решать несколько универсальных задач. Соорудить их сегодня можно и самостоятельно, используя специальные чертежи или эскизы. В зависимости от технических параметров, воротные системы можно разделить на несколько видов.

Откатные

Створка таких ворот сдвигается параллельно забору или одной из стен. Основными компонентами изделий являются полотно, консольная балка, ролики и опоры. Схема крепления данных атрибутов зависит только от выбранного типа створки и места ее расположения.

Самым популярным видом являются консольные ворота, но существуют и подвесные, и рельсовые системы. Последние, к примеру, очень похожи на консольные, но движение осуществляется по специальной рельсе. Существуют и так называемые складные ворота. В них створка как бы входит сама в себя. Достигается это применением металлопрофиля различной толщины и его крепления. Откатные ворота являются универсальными, так как их можно установить как на даче, так и на промышленном объекте.

Распашные

Ворота такого типа состоят из одной или двух створок, которые открываются по дуге. Применение распашных систем сегодня очень разнообразно. Их используют как в частных домовладениях, так и на больших сельхозпредприятиях, где нужны дополнительные ограждения для территорий. Строительство этих ворот является одним из самых простых, что и привело к их столь широкому распространению. Для их монтажа понадобится металл и сварка, с помощью которой варят каркас полотна, а после ворота устанавливают в нужном месте. Сегодня распашные ворота используются в качестве въездных.

Рулонные

Особенностью подобных конструкций является то, что полотно наматывается на специальный вал при движении вверх. Это стало возможным за счет разделения полотна на небольшие участки, которые связаны между собой. Теоретически, рулонные ворота могут устанавливаться на улице в качестве оградительных систем, однако этот процесс довольно трудозатратен, поэтому их монтируют в гаражах или на складах, где можно прикрепить каркас к основанию здания. Среди недостатков этих конструкций можно выделить их небольшую прочность.

Секционные

Ворота такого типа состоят из большого полотна из нескольких секций, которое двигается по специальным направляющим. Применяют подобные системы при строительстве больших складов, гаражей и других промышленных объектов. Чтобы повысить теплоизоляцию, внутрь полотна вставляют утеплитель. Ворота поднимаются вверх, так что дополнительное пространство возле основания не требуется. Некоторые модификации могут дополняться окнами и калитками.

Поворотно-откидные

Этот вид ворот является разновидностью секционных модификаций, только здесь в качестве основания используется цельное полотно. Весь остальной функционал практически ничем не отличается от аналогичного типа.

Оформление ворот и стилистика

Зависит от вкуса и возможностей хозяев.

Важное условие при выборе декора ‒ сочетаемость с фасадной частью дома, крышей.  При выборе цветов также стоит учитывать этот фактор. Допускается брать контрастные тона

Иногда столбы дополняют уличными фонарями, добавляя яркости усадьбе в ночное время. Створки украшают маленькими резными фигурками, коваными узорами, интересными рисунками. Любители минимализма ограничиваются подбором изысканного материала для ворот, не используя лишних украшений.

Ниже представлены разные стили дизайна, в которых можно оформлять заборные конструкции.

Лофт

Строгое направление, которое у многих ассоциируется с незаконченным ремонтом.

Основные признаки лофта:

• грубое, не отшлифованное дерево;
• кирпичные столбы;
• бетонные плиты без отделки;
• металл без покраски.

Цветовая гамма преимущественно темных тонов серого, черного, коричневого. Допускается игра на контрасте ‒ красный с черным, белый с коричневым. Линии простые, без узоров.

Модерн

Яркие примеры заборных конструкций в этом стиле:

• из алюминиевых горизонтальных профилей;
• кованые ажурные, витиеватые элементы;
• металлические разноцветные створки.

Основное требование ‒ волнистые, извилистые линии, углы, растительные мотивы.

Чтобы происходящее не участке не просматривалось, фоном ковки делают листы поликарбоната, дерево, профнастил.

Прованс

Забор оформляется под старину. Это образец гармоничного сочетания камня и дерева.

Столбы рекомендуется выкладывать из песчаников и известняков теплых тонов.

Гранит не подойдет. Камни должны напоминать о происхождении стиля ‒ южном французском побережье.

Створки обшиваются деревом и красятся в следующие цвета:

• сиреневый;
• бирюзовый;
• лиловый;
• бежевый;
• светло-зеленый.

Забор должен создавать впечатление старого сооружения. На поверхности специально оставляют потертости. Допускается использование ковки ‒ простых элементов без узоров. На секциях навешивают садовые растения в горшках или высаживают по периметру вьющиеся розы.

Хай-тек

Направление, которое призвано показывать удачное сочетание минимализма деталей и экспрессию оформления.

Уместные материалы для создания створок:

• трубы;
• поликарбонат;
• сетка-рабица;
• габионы;
• стальные листы;
• террасная доска;
• алюминиевые детали, профили;
• дерево с подчеркнутой структурой.

Столбы возводятся из металла, бетона, хорошо отполированного камня.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

• болгарка. Предназначена для резки и шлифовки металлических заготовок;
• нарезные диски;
• шлифовальные диски;
• сварочный аппарат;
• электроды;
• рулетка;
• строительный уровень;
• уголок;
• молоток;
• лопата;
• мастерок.

• компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
• дрель. Если понадобится для крепления обшивки ворот;
• клепатель, а также заклепки к нему.

труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

1. вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
2. вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
3. вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

замки. Могут быть механические и электромеханические. Выбор на усмотрение;

краска. Нужна для окраски стоек и/или обшивки;

обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

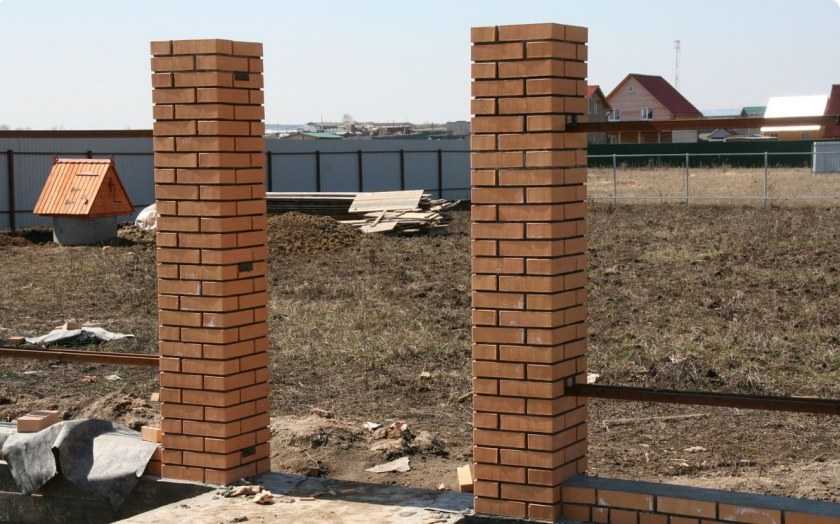

Возведение кирпичных столбов

Следующим этапом пошагового руководства для откатных ворот своими руками станет выполнение кирпичной кладки. Действия по возведению стандартные.

Отличие от обычных столбов заключается в дополнении закладок для нащельников. Для этой цели подойдут уголки с арматурой. Их приваривают к трубе, которая выполняет роль сердцевины.

Уголки располагают в 3 местах:

• в нижней части между 3 и 4 рядами кладки;
• в середине столба;
• немного ниже верхней границы будущих ворот.

Кладку лучше выполнять по схеме. При возникновении вопросов можно не только почитать описания этапов работ, но и посмотреть видео про откатные ворота своими руками.

Размеры изделий

Схематическое отображение размеров воротных створок и необходимого для них материала

В идеале, ворота следует строить вместе с забором. Но бывают случаи, когда появляется необходимость расширить проезд, или вышли из строя старые изделия, тогда следует перед изготовлением новых конструкций произвести расчет предельно точно.

И желательно, чтобы стилистическое решение полностью импонировало забору. Если, например, забор из кирпича, то для столбов ворот такого забора обязательно придется применять кирпич. Если забор садового участка невысокий и сделан из досок, то вариант декоративных высоких кованых ворот такому забору вряд ли будет гармонировать.

При проведении замеров и расчете материала следует учитывать покрытие подъездных путей. Если на территории въезда находится асфальт, бетон или плитка, то достаточно оставлять просвет 5 см. А когда садовая дорога заросла травой, то в таком случае лучше оставлять просвет 10 см для беспрепятственного открывания створок.

Также желательно предусматривать зазор между створками, чтобы нивелировать небольшое смещение столбов от времени.

Как установить консольные ворота своими руками. Чертежи, фото и видео этапов работ

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

3D-эскиз консольных ворот

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

• 6 метровая направляющая балка;
• две роликовые опоры;
• концевые ролики;
• ловители концевых роликов;
• дополнительное устройство с 2 роликами;
• заглушки для концов балки.

Распашные металлические ворота

Монтаж распашных ворот

Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.

Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.

Распашные ворота в частном доме

Начинают монтаж подобных конструкций с установки опорных столбов. Ниже описано, как выполнить монтаж опор для ворот своими руками. Чертежи, фото и видео помогут разобраться во всех тонкостях работ.

Устройство ворот для частного дома. Фото возможных вариантов. Виды ворот для частного дома. Фото вариантов установки. Обустройство распашных и раздвижных въездных групп. Автоматизация ворот.

Установка опорных столбов: два способа

Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.

Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции. После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.

Схематическое изображение опор и каркаса распашных ворот

В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.

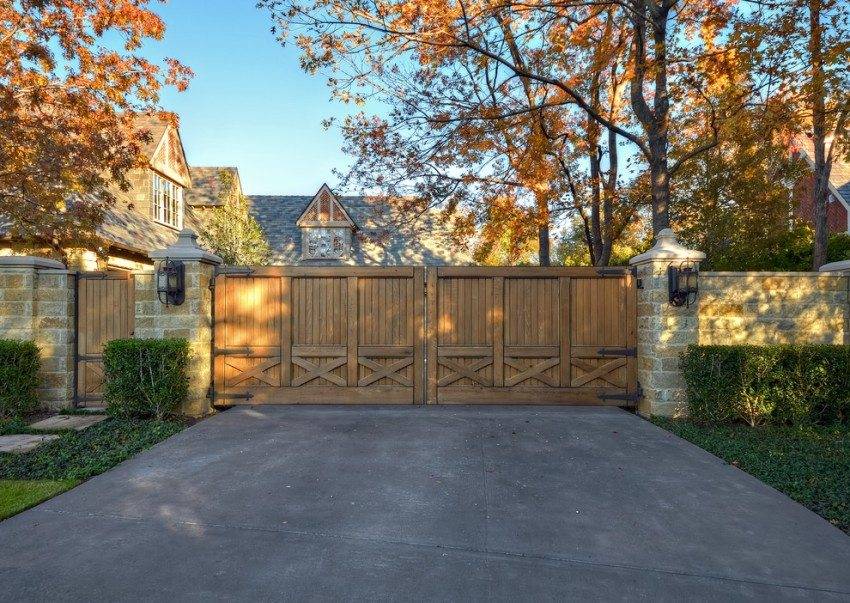

Распашные деревянные ворота

После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками. Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.

Установка распашных ворот

Если распашные ворота планируется изготавливать из профлиста, понадобится установить достаточно крепкие столбы. Для опор лучше выбрать трубы диаметром от 80 мм. Также отлично справится с нагрузками и квадратная труба.

Створки сваривают из труб квадратного сечения. Лучше выбирать изделия с габаритами 10х25х3000 мм. Для их соединения потребуется использовать сварку. Каркас необходимо усилить диагональными натяжителями. Также обязательно предусматривается место для запора, замка и ограничителей.

Начинаются работы с монтажа опор. Этот этап требует определенной подготовки

Также важно пользоваться готовыми чертежами вороти фото. Из видео, на которых поэтапно выполняется монтаж распашных ворот, также можно получить немало информации

Полезная информация по теме находится в этом материале:

Декор

Украсить своими руками можно любые ворота, даже старые, при этом не обязательно затрачивать много денег.

Основные способы оформления:

• Окрашивание — обычная морилка или «Пинотекс» способны превратить обычную сосновую древесину в дуб или ясень. Также красящий слой защитит поверхность от атмосферных воздействий и загрязнений. Для эффекта старения, помимо краски, понадобится медный купорос, который придаст дереву сероватый оттенок.
• Нанесение росписи под старину — обычно узор размещают с внутренней стороны. Но если нужно оформить вход в какое-либо учреждение, украшение может быть и снаружи. Скорее всего, понадобится помощь профессионального художника, для создания необычного эффекта можно использовать хохломскую роспись.

• Резьба — позволяет превратить обычное изделие в произведение искусства. С нанесением резьбы справится только опытный человек, но ему потребуется набор стамесок — специальных инструментов. Выгодно заказать нанесение резьбы в мастерской, где ее выполнят на станке с ЧПУ, что позволит воплотить в жизнь самый сложный рельеф. Ручная работа обойдется дороже, к тому же сейчас немногие мастера владеют данной техникой. Но в магазине можно купить готовые резные панели и прикрепить их к полотнам собственноручно.
• Обшивка деревом — если ворота имеют металлический каркас, и сверху планируется закрыть их деревом, вариантов декорирования множество. Можно закрепить доски горизонтально, вертикально, по диагонали или фантазийно, чередуя различные направления укладки материала.
