Как врезаться в водопроводную трубу под давлением своими руками

Способы подключения

Стальной приварной тройник

Делая врезку в стояк многоквартирного или частного дома, можно отключить подачу воды и произвести работы в сухой системе. Отключение магистрального водопровода высокого давления экономически нецелесообразно, т.к. нужно провести ряд мероприятий:

Снизить давление в системе.
Слить воду.
Сделать отверстие в трубе.
Закрепить отвод, смонтировав на нем шаровый кран или задвижку.
Соединить подключенный отрезок трубы с системой внутреннего водопровода.
Проверить герметичность всех узлов.
Закачать воду в магистраль.
Удалить воздух из системы.
Выйти на расчетное давление трубопровода.

Эта методика применяется для приваривания тройника к внешней стальной сети. При помощи автогена вырезается отверстие, приваривается патрубок и осуществляется монтаж вентиля. Перекрыв вентиль, можно восстанавливать водоснабжение по основной магистрали, и продолжать дальнейшие работы по подключению отвода к внутренней сети. По окончании работ, на сколько это возможно, необходимо провести восстановление антикоррозийной защиты труб.

Первый этап — земляные работы. В месте потенциальной врезки снимают грунт при помощи экскаватора. Чтобы исключить повреждение трубы, последние полметра земли убирают вручную. Для удобства проведения работ необходимо выкопать яму габаритами не менее 1,5х1,5 метра, чтобы было удобно стоять и разместить инструмент. Прежде чем готовить монтажный колодец, необходимо прокопать траншею от места врезки до дома, чтобы провести трассу водоснабжения.

Правила определения места врезки

Обычно подсоединение к водопроводу производится в ближайшем смотровом колодце на прямом участке. Основное правило – отводная труба должна закладываться ниже уровня промерзания грунта.

Для средних широт она составляет 1,2-1,5 метра. Но траншея должна быть глубже приблизительно на полметра, поскольку предстоит устроить дренажный слой из песка и гравия.

В ряде случаев трубопровод дополнительно утепляют пенопластовыми материалами, а также устанавливают греющий кабель с автоматическим включением при температуре 0- +2 градуса.

Отводная ветка водопровода оснащается сливным краном, устанавливаемым непосредственно за врезкой.

Особенности врезки в трубы из синтетических материалов посредством накладного хомута

Синтетические материалы более пластичны, чем металл, поэтому важно учитывать линейное расширение при работе с ними. Этот показатель самый большой у трубы из полиэтилена, поэтому при врезке в существующую сеть водопровода из полимеров участок наложения хомута обрабатывается соответствующим клеем

Для врезки в пластиковые трубы можно применить хомут или седелку из полимерного материала

отключают воду;
трубу охватывают накладным хомутом с болтами (хомут чуть больше диаметра трубы);
под хомут подкладывают кистевой эспандер (силиконовый или резиновый);
к хомуту приваривается резьба для подсоединения крана под рабочее водоснабжение.

Данный метод используется и для врезки в водопровод под небольшим давлением. Слишком большое давление вытесняет инструмент для перфорации трубы.

Врезка в чугунный водопровод

Сверление чугунных труб, являющихся частью трубопровода, который перекачивает воду под давлением, производится посредством специальных хомутов. Эти изделия отличаются некоторыми особенностями конструкции и применением биметаллических коронок. Такая врезка должна происходить с учетом определенных нюансов:

чугун отличается хрупкостью, поэтому при сверлении необходимо применять небольшую степень нажатия;
до проведения работ следует удалить с трубы слой, нанесенный в целях препятствования появлению коррозии;
сверление должно производиться на малых оборотах;
нельзя допускать излишнего нагрева коронок.

Когда уплотненная прослойка будет удалена, требуется установить разборную седелку там, где предполагается осуществление врезки. При этом необходимо уплотнить место соединения посредством резиновых накладок. Сам процесс сверления производится с помощью использования твердосплавной коронки.

Врезка в чугунную трубу основывается на следующих действиях:

трубу раскопать и освободить от ржавчины в месте предполагаемой врезки;
удалить с помощью болгарки верхний слой, представляющий собой каленый чугун;
установить седелку с обязательным уплотнением стыка между хомутом и арматурой посредством накладки из резины;
смонтировать вентиль на фланцевом отводе и приступить к сверлению с использованием биметаллической коронки;
просверлить трубу, не забывая об охлаждении места реза;
убрать коронку из вентиля;
перекрыть воду.

Во время врезки в чугунную трубу следует помнить, что патрубок седелки должен быть установлен так, чтобы его уклон в направлении дома составлял 2 градуса.

Хомут врезной

Применение: Врезные хомуты применяются для создания водозабора из существующего трубопровода. Возможна врезка под давлением в трубопровод с питьевой водой. Монтаж не занимает много времени и очень прост — никакой сварки, только один гаечный ключ и пара прямых рук.

Продажа от 1 шт

Бесплатная доставка до транспортной компании

Произведём за 72 часа

Изготовим нестандартный врезной хомут

100 % контроль качества

Хомут с фланцевым выходом

Обжимной диапазон (наружный диаметр трубы): от 100 мм до 1224 мм;

Стандартные длины: 300мм, 400мм, 500мм, 600мм;

Диаметр врезного фланца: ДУ 50, ДУ 80, ДУ 100;

Длина водозаборного патрубка: 150 мм;

Рабочее давление: 3 — 16 bar.

Рабочая температура: до 150 °С

Устройство: Врезной хомут конструкционно похож на ремонтный хомут из нержавеющей стали, только снабжен водоразборным патрубком с фланцем и бандаж изготавливается из более толстого металла.

Врезной хомут состоит из корпуса, резинового уплотнения, накидной скобы и метизов.

1. Корпус, состоящий из бандажа, водозаборного патрубка, фланца и замковой части представляет собой цельную конструкцию из нержавеющей стали (08Х18Н10 или AISI 304), сваренную в среде аргона и прошедшую трёхстадийную химическую пассивацию для дополнительной защиты от коррозии сварочных швов.

2. Резиновое уплотнение с внутренней поверхностью типа «вафля», в которое впрессован вкладыш из нержавеющей стали, крепится к внутренней стенке бандажа с помощью специального клея или армированной клейкой ленты.

Уплотнение может быть изготовлено из:

— EPDM этилен-пропиленовый каучук. До +70 °С (Стандартное исполнение)

— H-EPDM высокотемпературный этилен-пропиленовый каучук. До +150 °С.

— NBR бутадиен-нитрильный каучук. До +70 °С, взаимодествие с маслами, бензином.

— Силикон. Для особо низких -70 °С и высоких +270 °С температур

Все эти материалы подходят для врезки в трубопровод с питьевой водой.

3. Накидные скобы, гайки и шайбы выполнены из нержавеющей стали, защитные колпачки из пластика.

Расчетный срок эксплуатации 10 лет. Продукция имеет все необходимые сертификаты.

Прайс лист представлен на сайте ниже.

Хомут с наружним или внутренним резьбовым выходом

Обжимной Диапазон (наружный диаметр трубы): от 44 до 1224 мм.

Стандартные длины: 150, 200, 250, 300, 400, 500, 600, 800 мм

Размеры резьбового выхода: 1/2″, 3/4”, 1” ,1 1/4” ,1 1/2” ,2” ,2 1/2” ,3” ,3 1/2” ,4”.

Длина патрубка (для хомута с наружным резьбовым выходом): 150мм.

Рабочее давление: 3-16 бар.

Рабочая температура: до 150 °С.

Паспорт ВЗПА — Врезной хомут .docx

Паспорт ВЗПА — Врезной хомут .pdf

Справочник — Наружные диаметры трубопроводов

Прайс лист .xsl

Все цены на сайте актуальны, указаны с учётом НДС и бесплатной доставки до транспортной компании.

Последнее изменение цены: 07.04.2018г.

Цены сверены и подтверждены: 12.03.2021г. (сегодня).

Врезка во внутренний водопровод во дворе

От трассы, которую мы врезали в центральный водопровод, можно сделать еще одно или несколько ответвлений – для полива, для технических нужд, для обустройства колонки во дворе. Нужно только соблюдать законность врезки, и делать ее только после счетчика.

Технологически между подключением к центральному трубопроводу и подсоединением к внутренней трассе существует несколько отличий, так как для внутренней магистрали давление можно перекрыть центральной запорной арматурой. Поэтому подключение проводится при помощи обычного сантехнического тройника, а рабочие операции будут такими:

В ревизионном колодце закручивается основной вентиль, и вода из внутреннего водопровода сливается через последний кран;
В выбранном месте труба разрезается болгаркой или труборезом (в зависимости от материала трубы), и из этого отрезка делают отвод по длине тройника;
Затем нужно установить сам тройник. Для полимерного трубопровода этот шаг выглядит так же, как врезается стандартная электромонтажная муфта – пайкой специальным сварочным агрегатом. Кроме этого варианта, можно использовать пресс-муфты или цанговые зажимы. В железную трубу тройник устанавливается на резьбу при помощи обычного сгона. Сварочный аппарат не рекомендуется задействовать, так как кольцевая сварка – процесс сложный, и для этого нужно иметь опыт;
Последний шаг — вы врезаете в вертикальный отвод тройника кран, которым можно перекрывать новую магистраль водопровода. После этого можно пользоваться системой водоснабжения, открыв вентиль на центральной магистрали.

Новый трубопровод с водой можно прокладывать при снова включенном основном и дворовом водопроводе, так как вода будет перекрыта новым запорным вентилем на внутреннем тройнике.

Получение допуска на производство работ

Учитывая важность водопроводной магистрали как объекта обеспечения жизненно важным продуктом, допуск для производства врезки нужно получать в местном управления водоканала. Способ выполнения не важен – с применением сварки, или без нее. Утвержденную копию планировки участка выдает Федеральный центр, регистрирующий земельное владение, а техусловия по подключению формулирует отделение Водоканала

В них должны быть указаны следующие данные:

Утвержденную копию планировки участка выдает Федеральный центр, регистрирующий земельное владение, а техусловия по подключению формулирует отделение Водоканала. В них должны быть указаны следующие данные:

место выполнения врезки;
размер трубы магистрального водопровода;
данные, которые могут понадобиться при производстве врезки.

Такой документ может быть исполнен в специализированной проектной организации, но это не отменяет его утверждения в водоканале.

Документ на производство врезки зарегистрируется в местном отделении санэпидстанции. Набор документом, представляемых в СЭС, сопровождается заявлением о необходимости подключения к центральной водопроводной сети.

Учитывая всевозможные ограничения, очевидно, что экономия средств за счет приложения собственных усилий, возможна только при выполнении земляных работ. Остальное может выполняться только специалистами при наличии специальных допусков.

Подключение в водопровод под напором запрещена при следующих условиях:

трубопровод выполнен из трубы большого диаметра;
при отсутствии подключения к центральной схеме канализационных стоков;
если при врезке не предусмотрена установка приборов учета расхода воды.

Процесс врезки

В зависимости от варианта изготовления седелки и дополнительных элементов могут быть различные способы врезки.

Простой метод

Как врезаться в водопроводную пластиковую трубу? Сейчас будет описана технология, которая используется как для пластика, так и для металла или других материалов трубопровода. Ей может воспользоваться каждый собственник частного дома. Она не требует покупки дорогих изделий.

К патрубку хомута крепится шаровой запорный кран, через который вводится сверло, закрепленное в дрели. Кран должен быть открыт. Иначе он ему грозит повреждение.

Выполняется отверстие в трубе. Предварительно в месте сверления производят кернение.

Внимательно работают при врезке в чугунную трубу водопровода. Она хрупкая. Поэтому сверлят ее на малых оборотах, не сильно надавливая на дрель.

Для защиты от напора воды применяют обрезанную пластиковую бутылку вместе с пробкой, куда вкручивается сверло.

Работа выполняется вдвоем. Помощник стоит около электрической розетки. Когда хлынет вода, он отсоединяет штепсельную вилку дрели от электричества. Сверлильщик в этот момент вытаскивает сверло из седелки и закрывает кран.

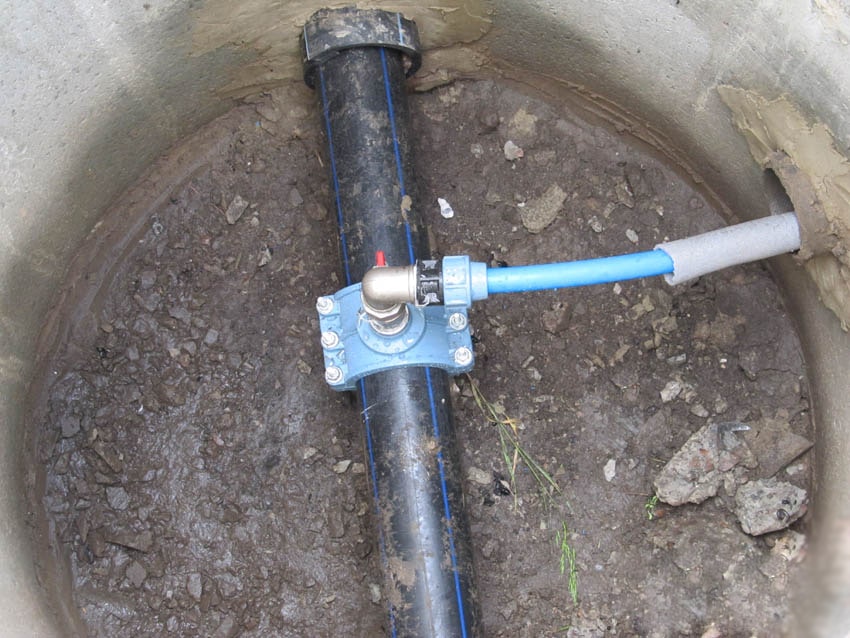

Схема седельного хомута для врезки водопровода под давлением.

Затем производят монтаж домашней водопроводной линии (автономная система водоснабжения частного дома). Она может стыковаться с краном по-разному.

Основные способы соединения:

Резьбовое.
С использованием компрессионных фитингов.
Клеевое.
При помощи пайки.

Это зависит от материала трубы.

Применение встроенной фрезы и защитного клапана

Для врезки в водопровод под давлением продаются седелки, в патрубке которых находится встроенная фреза с шестигранным пазом под ключ. Для вращения фрезы в паз вставляется насадка, закрепленная в вороток или дрель.

На торце патрубка выполнено уплотнительное приспособление, через которое и заводится насадка.

Хитрость заключается в том, что патрубок закрыт подпружиненным клапаном. Но стоит на него надавить насадкой, как тот открывается, давая проход к фрезе.

Кроме того, по окружности патрубка располагается резиновое кольцо, охватывающее насадку. Часто такая конструкция применяется при врезке в полиэтиленовую трубу водопровода.

Когда сверление закончится (появится незначительное выбивание воды из-под насадки), фреза выкручивается до касания с клапаном. Сверху ставится заглушка. Она скорее антивандальная, чем уплотняющая.

Сбоку патрубка имеется отвод с запорным шаровым краном. К нему открывается доступ воды после выкручивания фрезы. Но он должен быть закрыт и открывается лишь после монтажа домашнего трубопровода.

Еще способы

Работники водоканала используют для врезки в металлическую трубу без сварки массивное уплотнительное устройство. Оно выглядит в виде трубы с прокладками, которая насаживается на патрубок седелки.

На хомуте или на трубе магистрали монтируется узел крепления и к нему притягивается устройство тремя–четырьмя длинными болтами.

Такая конструкция полностью герметична и не пропускает ни капли воды. Поэтому тут предусмотрен манометр. Когда отверстие будет сделано, то это покажет скачок давления на приборе.

К стальному трубопроводу можно подключиться также, приварив к нему патрубок. Тогда седелка не потребуется. Но здесь имеет значение врезка трубы в трубу в зависимости от диаметра. Такой способ логично использовать при большом сечении магистрального трубопровода водоснабжения.

После сварки дальнейший монтаж производится аналогично вышеописанным методам. Основные шаги – монтаж шарового крана на патрубок, сверление отверстия, подсоединение домашнего водопровода. При этом нужно подумать о варианте защиты электроинструмента от струи воды.

Возможно вам будет интересна информация изложенная в следующих статьях:

Видео о врезке в водопровод под давлением.

https://youtube.com/watch?v=yxTsmEGk_5U

Смотровой колодец на месте врезки

Соединение может по каким-либо причинам деформироваться, при этом становится необходимо немедленное вмешательство. Поэтому место врезки должно находится под контролем владельца данного участка/помещения. Над участком делается кессон (колодец). Котлован нужно сделать глубже на 50 — 70 см. Затем засыпать его гравием примерно на 20 см, положить рубероид и залить примерно на десять сантиметров бетоном. Также необходимо армировать этот слой — для этого используют арматурную решетку.

Твердеет бетон до нужной степени около трех-четырех дней. Потом нужно соорудить блочную шахту над бетоном. Ее делают либо квадратной, либо круглой формы. Сверху шахты кладется плита, в ней нужно проделать круглое отверстие, чтобы потом в нем можно было сделать люк. Грунтом, который остался после выкапывания, нужно засыпать внешнюю часть шахты, предварительно смазав ее изоляционным составом.

В отличие от врезки в кессон водопровода, построение колодца и шахты требует большого количества времени, сил и средств. Больше сложностей возникает, когда нужно добраться до части магистрального трубопровода, находящегося под землей.

Преимущества и недостатки горячей сварки

В настоящее время в арсенале домашних мастеров чаще всего имеются аппараты различных конструкций и предназначений. Подключиться к действующему отоплению можно с их помощью. Горячая сварка труб обладает рядом существенных преимуществ:

Высокая надежность соединений.
Возможность сделать отвод любой конфигурации.
Отсутствие необходимости в дополнительных фитингах и фурнитуре.
Малозаметность сварных швов, благодаря которой не нарушается интерьер помещения.
Возможность соединения труб большого диаметра.

Иногда только при помощи данного метода получается «врезаться» в трубу отопления. Это касается труднодоступных мест, где нельзя использовать приспособления и инструменты. Сварка не требует идеально ровной обработки торцов, небольшие погрешности вполне можно исправить с помощью расплавленного металла. Сваренные трубы не меняют своих качеств и способны выдерживать сильные механические нагрузки.

Правда, имеется и большая «ложка дегтя» – требуется высокая квалификация сварщика. Любительского уровня для получения качественного шва будет явно недостаточно. Кроме того, высокая температура может повредить «подмотку» на старых резьбовых соединениях и стать причиной незапланированного ремонта в помещении. Сварка труб возможна только после частичного или полного слития воды из системы, а само место врезки должно быть предварительно высушено.

Установка ремонтно-монтажных обойм

Прочные бессварочные стыки получаются при использовании специальных трубных накладок, стягивающихся между собой. По сути, ремонтно-монтажная обойма – разновидность хомута. Она монтируется на аварийных участках. Особенность такого способа безрезьбового соединения – универсальность. Есть обоймы-тройники, крестовины. Литой корпус в виде двух половинок втулки легко монтируется, достаточно надеть обойму на трубу, затянуть 4 болта – для них в угловых ушках есть отверстия. Герметичность обеспечивает резиновый уплотнитель – разрезанный вдоль кусок шланга.

Ремонтно-монтажная обойма

Обоймы применяют для технологических трубопроводов, на которых нужно быстро устранять протечки. Их можно устанавливать на длительный период или до ближайшего ремонта. Перед сборкой литой корпус разбирают, должно получиться две половинки. Надевают на стык или ремонтируемый фрагмент так, чтобы прокладки плотно облегали трубу. После этого в ушки вставляют болты, затягивают на них гайки. Обоймы считаются расходным материалом у сантехников.

Комплект ремонтно-монтажной обоймы для соединения стальных труб

Правила определения места врезки

Обычно подсоединение к водопроводу производится в ближайшем смотровом колодце на прямом участке. Основное правило – отводная труба должна закладываться ниже уровня промерзания грунта.

Для средних широт она составляет 1,2-1,5 метра. Но траншей должна быть глубже приблизительно на полметра, поскольку предстоит устроить дренажный слой из песка и гравия.

В ряде случаев трубопровод дополнительно утепляют пенопластовыми материалами, а также устанавливают греющий кабель с автоматическим включением при температуре 0- +2 градуса.

Отводная ветка водопровода оснащается сливным краном, устанавливаемым непосредственно за врезкой.

Согласование работ

Без документации любые действия будут считаться незаконными.

Сначала нужно получить план данного участка, чтобы определить, какие под землей имеются коммуникации. После этого нужно подать заявление о необходимости подключения к централизованной системе водоснабжения, оно подается в Водоканал. Обязательно наличие документов, удостоверяющих право обратившегося на владение домом или участком.

При подключении обязательно должны учитываться технические параметры:

точное место врезки;
диаметр трубопровода, который будет подключен;
другие сведения необходимые при проведении работ.

Также нужно разрешение санитарно-эпидемиологической службы. Если все документы собраны, тогда можно разрабатывать и подписывать проект и смету на работы, которые будут осуществляться. Установка счетчиков, как и самостоятельное проведение работ по врезке, не отключая водоснабжения, категорически запрещено. Существуют соответствующие государственные или частные организации, которые имеют сертификаты и занимаются проведением данных работ.

Нельзя производить врезку в трубы указанных ниже типов:

магистральные сети, имеющие большой диаметр;
трубопроводы, которые не зациклены с канализационным сливом;

Готовые спецсредства для врезки — сиделки и адаптеры

Поводом для врезки в общедомовую систему канализации может стать самое обыденное событие – устройство дополнительной раковины, установка добавочного крана, подключение посудомоечной или стиральной машины и пр. Справиться с такими задачами в любое время и квалифицированно может любой, если применит специальные конструкционные элементы, которые имеются сейчас на рынке – адаптеры, фланцы и др. Благодаря этим простым и доступным переходящим устройствам может быть найдено оптимальное решение в каждом конкретном случае. Причем, врезка в ПВХ трубу будет выполнена без особых материальных и временных затрат. Существует несколько способов врезки в канализационную систему с применением специальных элементов:

Внедрение адаптеров. Если врезаться нужно в трубу диаметром 100-110 мм, то выполняется монтаж адаптера диаметром 50 мм.
Использование врезок. Когда работать предстоит с трубами диаметром 32-40 мм, то используются элементы размером 12-22 мм, оснащенные пластиковым штуцером.

Врезка без давления

Врезка в ПНД трубу с помощью купленного готового адаптера будем качественно выполнена, если сделаны всего несколько последовательных шагов:

Перекрыта водоподача в канализацию.
Коронкой подходящего размера, надетой на дрель, просверлено отверстие.
На трубу надевается адаптер и затягивается болтами.
Если врезка без болтов, то поверхность трубы вначале обезжиривается, прикладывается спецсредство и затягивается гайка.

Врезка под давлением

Бывают такие ситуации, когда необходимо выполнить врезку в эксплуатируемую систему, находящуюся под давлением. Здесь применяется специальная трубопроводная арматура – седелка для врезки.

С помощью этой детали выполняется быстрая и надежная врезка второстепенного ответвления от магистрального трубопровода систем питьевого или технического водоснабжения, канализационных систем, дренажей и иных систем, трубопроводы которых создании из полиэтиленовой трубы.

Врезаться в трубопровод под давлением поможет седелка

При этом отводящий патрубок может поворачиваться относительно напорной трубы на 360 градусов. Сама седелка выполняется из того же ПНД материала, что и труба. К напорному трубопроводу такой хомут приваривается с применением электромуфтовой сварки.

Таким способом выполняется врезка в действующие трубопроводы, в которых создано давление до 10 бар – газ, и до 16 бар – вода. При этом технология не подразумевает наличие утечек или образование стружки. Полученное соединение является необслуживаемым и неразъемным. Оно не подвержено коррозийным воздействиям и будет служить не менее 50 лет.

При выполнении врезки в трубу любой сложности важно помнить, что качественно сделанная работа позволит избежать дорогостоящего ремонта всей системы, а также без особых хлопот будет выполнен монтаж любого отвода
