Ремонтируем машинку самостоятельно

Эксплуатировать машинку с неисправным ТЭНом нельзя. Во-первых, при включении станет срабатывать система самодиагностики, выводя на дисплей или через индикацию светодиодов сигнал о случившейся поломке. Во-вторых, стирка при холодной воде не обеспечит удаление пятен. Лучше не тянуть, а приступить к ремонту.

Теперь пошаговая инструкция, как поменять нагревательный элемент в домашних условиях. Первым делом следует проверить, отключена ли стиралка от электричества. Далее перекрывается доступ к водопроводу и канализации. Третий шагом будет слив оставшейся в агрегате воды, так как при последующем ремонте отработанная жидкость может вытечь и попасть на контакты.

Сливается вода через мусорный фильтр:

• подцепляем технический люк отверткой и снимаем его;
• готовим тряпки и клеенку;
• подставляем под фильтр емкость для сбора воды;
• выкручиваем мусорный фильтр, действуя по часовой стрелке;
• собираем грязную воду.

Опустошенная машинка разворачивается и частично разбирается. Сначала после выкручивания удерживающих болтов снимается задняя стенка, а следом убирается приводной ремень. Как только доступ к нагревателю свободен, приступаем к диагностике:

• ищем под баком ТЭН;
• отсоединяем от «фишки» подведенную проводку;

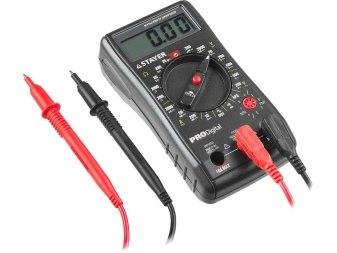

• настраиваем мультиметр на режим «Сопротивление»;
• прикладываем щупы тестера к контактам нагревателя;
• оцениваем отобразившееся значение – в норме сопротивление должно колебаться в пределах 20-30 Ом.

Если мультиметр показал отличное от нормы значение, то необходима замена. Для этого демонтируем старый нагреватель: достаточно ослабить центральный болт, протолкнуть крепеж внутрь, поддеть основание ТЭНа отверткой и вынуть устройство

Важно действовать предельно аккуратно и не повредить резиновый уплотнитель, который отвечает за герметичность

Вынув нагревательный элемент, тщательно очищаем посадочное место. Дальше навинчиваем гайку на болт ТЭНа, обрабатываем резиновую прокладку смазкой, помещаем устройство в паз и фиксируем. На «финише» подключаем проводку.

Закончив ремонт, проверяем качество проделанной работы. Запускаем «холостую» стирку с нагреванием воды до 50-90 градусов и через 20 минут после старта прикладываем ладонь к дверце люка. Если стекло горячее, значит, замена нагревателя прошла успешно.

Замена водонагревательного элемента

Прежде всего, необходимо отключить подачу воды. Обычно кран перекрытия расположен неподалеку от бойлера. Если такового нет, можно перекрыть воду во всей квартире (от стояка).

Каждый мастер может выбрать любой из двух способов. Главное — это прекратить заполнение бака водой. Учтите, что кран подачи ГВС также необходимо перекрыть.

Далее, необходимо выполнить следующие действия:

• слить воду из бойлера;
• отключить устройство от электросети;
• снять защитную панель, для чего пригодится отвертка;
• при помощи фазометра убедиться, что на водных клеммах отсутствует напряжение;
• снять нагревательный прибор с креплений;
• отсоединить провода — перед этим лучше сфотографировать изначальную схему, что избавит от множества проблем;
• открутить гайки, крепящие нагревательный элемент.

Вместе с ТЭНом также следует заменить анод, защищающий бойлер от ржавчины. Далее можно заниматься установкой новых деталей. При этом необходимо проследить, чтобы их контакты были сухими. Ведь в противном случае появляется риск возникновения короткого замыкания.

Собирать бойлер необходимо в обратном порядке

Особое внимание стоит уделить подключению электрической части. Справиться с этим поможет сделанная ранее фотография

После того как все шланги были подключены, оборудование тестируется на подачу холодной воды. Учтите, что в розетку прибор включать еще нельзя. Ведь сначала нужно проверить, есть ли течь. Если никаких проблем нет, то после того, как весь воздух выйдет через кран с горячей водой, можно включать устройство в сеть.

Чтобы сделать эксплуатацию бойлера максимально безопасной, предстоит проверить несколько моментов. Прежде всего необходимо убедиться в наличии заземления, которое должно быть обеспечено еще во время установки бойлера.

Хорошим дополнением будет монтаж устройства защитного отключения, а также прокладка отдельной силовой линии с собственным автоматическим выключателем для защиты проводки.

Полезной деталью является предохранительный клапан. Он не допустит, чтобы во внутреннем баке было слишком высокое давление. Также элемент пригодится для слива жидкости. Для сохранения компонентов бойлера в случае прекращения подачи воды рекомендуется установить обратный клапан на холодную магистраль.

Инструкция по замене нагревателя

Поменять ТЭН своими руками сможет даже «новичок». Работа отнимет около 15-20 минут

Очень важно соблюдать правила техники безопасности – перед тем, как приступить к разборке машинки, обязательно обесточить ее, перекрыть кран подачи воды. Стиральную машину необходимо отодвинуть от стены, чтобы получить доступ к задней части корпуса

Дальнейший алгоритм действий будет таковым:

• осмотрите тыльную стенку машинки-автомат, отыщите техническую дверцу (она занимает большую часть панели);
• возьмите шуруповерт или отвертку, выкрутите болтики, расположенные по периметру сервисного люка, уберите его в сторону;
• найдите ТЭН. Он расположен снизу, под баком стиралки, с левой стороны;
• отсоедините от нагревательного элемента клеммы питания. Лучше сфотографировать схему подключения проводов, чтобы не ошибиться при обратной сборке;
• отцепите контакты температурного датчика;
• возьмите головку на 10 и открутите центральную гайку нагревателя;
• извлеките ТЭН из «гнезда».

Стоит отметить, что температурный датчик с «хайерского» ТЭНа не снимается. Поэтому, при замене, придется покупать либо фирменный нагреватель сразу с термистором, либо приобрести аналогичный элемент другого бренда и придумать, как все-таки отсоединить термистор от штатной детали. Далее можно приступить к установке исправного трубчатого нагревателя. Инсталлируйте новый ТЭН в гнездо, закрепите его в корпусе гайкой.

Зафиксировав трубчатый нагреватель, следует вернуть на место все клеммы

Важно не ошибиться с расположением проводов, поэтому лучше ориентироваться на сделанный ранее фотоснимок. Далее останется закрепить дверцу технического люка, вкрутив все саморезы обратно

Если вы не уверены, что дело в нагревателе – протестируйте его мультиметром. Исправный ТЭН, мощностью 1800 Вт, должен выдавать сопротивление 25-28 Ом.

Переведите тестер в режим измерения сопротивления, приложите щупы к контактам нагревателя. Если на экране отобразится значение, близкое к нормативному – ТЭН исправен. Единица на табло мультиметра расскажет об обрыве внутри элемента, ноль – о коротком замыкании детали.

Дополнительно ТЭН проверяется на пробой. Мультиметр переводится в режим зуммера, один щуп тестера прикладывается к клемме нагревателя, другой – к корпусу. Если прибор запищит, то трубчатый элемент неисправен. Так выполняется замена ТЭНа своими руками. Закончив ремонт, следует проверить машинку. Запустите высокотемпературную стирку с пустым барабаном, убедитесь, что нагрев воды осуществляется. Также посмотрите, нет ли протечек в области трубчатого элемента. Если все в порядке, можно без опаски пользоваться стиралкой.

Поделитесь своим мнением – оставьте комментарий

Добираемся до детали

Если мы говорим о т или LG, то в этой работе нет ничего сложного, ведь у машин этих марок тэн находится сзади. Достаточно лишь снять заднюю стенку, убрать приводной ремень и вот, нагревательный элемент уже в зоне досягаемости. Со стиральной машиной Самсунг далеко не все так просто, ведь ТЭН у нее установлен в передней стенке бака, а передняя стенка любой стиральной машины снимается сложнее, чем задняя.

Тем не менее, эта небольшая трудность не должна побуждать вас обращаться к мастерам, которые сдерут дополнительные деньги за замену ТЭНа в стиральной машине Samsung. Произведите замену самостоятельно, тем более что такой ремонт считается несложным. Итак, как снять переднюю стенку стиральной машины Samsung?

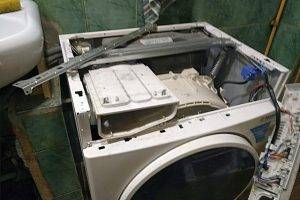

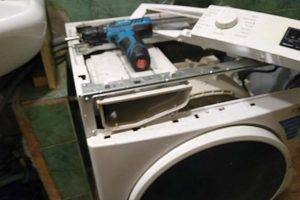

Ну вот, когда передняя стенка стиральной машины Самсунг убрана, мы можем лицезреть контакты нагревательного элемента прямо у себя перед глазами. Но не нужно спешить производить замену нагревательного элемента. Сначала все проверим, убедимся в неисправности узла, а уж потом будем принимать окончательное решение.

Проверка работоспособности

Заменить нагревательный элемент всегда успеем, сначала все проверим. Как это сделать? Ну, во-первых, нужно подготовить мультиметр. Настраиваем прибор на проверку сопротивления, выставляя минимальное значение в Омах. Теперь снимаем с датчиков ТЭНа все провода. Делать это нужно аккуратно, чтобы ничего ненароком не оторвать.

Далее устанавливаем один щуп нашего измерительного прибора на один контакт ТЭНа, а второй щуп нужно прислонить ко второму контакту и посмотреть, какое значение сопротивления выскочит на табло мультиметра. Если цифра на табло близка к 28, ну например 25, 27 или 30 Ом – нагревательный элемент исправен. Ну а если на счетчике высветился 0 или единица – ТЭН сгорел. Придется покупать или заказывать аналогичную деталь и производить замену нагревательного элемента своими руками.

К слову сказать, ТЭН – это далеко не самая дорогая деталь стиральной машины Самсунг, но нужно быть внимательным при покупке, поскольку нагревательные элементы на разные модели тоже разные. Они отличаются мощностью и модификацией, поэтому, чтобы не ошибиться внимательно посмотрите, что написано на старом ТЭНе. Или вообще возьмите с собой старый ТЭН в магазин и покажите его продавцу деталей стиральных машин – так будет надежнее.Минимальная цена новой детали в настоящее время около 6,5 долларов, ну а максимальная около 30 долларов.

Как прозвонить ТЭН: видео

Во многих привычных нам бытовых приборах, основная функция которых связана с нагревом воды или воздуха, используются в качестве нагревательных элементов трубчатые электрические нагреватели (ТЭНы) самых различных мощностей. Для примера можно назвать распространённые виды бытовой техники, без которых редко кто обходится: электрический чайник, стиральная машина, утюг, электрический конвектор, кипятильник, духовой шкаф. Самыми мощными ТЭНами из всех агрегатов, используемых в домашних условиях, оборудованы бойлеры для нагрева воды на домашние нужды.

Во всех бытовых приборах ТЭН является самым слабым звеном — оборудование чаще всего перестаёт работать именно из-за повреждения этого электронагревательного элемента. Исправность ТЭНа проверяют прибором под названием «мультиметр», а каким образом проводятся измерения — об этом рассказывается в нашей статье.

Правила проверки тэна

Проверить тэн можно и не вынимая его из бачка, что намного упрощает и ускоряет ремонтные работы. Если обнаружится, что он полностью исправный, то проблема с электроникой управления, а ее ремонт требует специального технического образования. Без таких знаний к системе управления лучше не прикасаться. Проверка делается тестером или иным электрическим прибором, позволяющим измерять сопротивление и силу тока.

Исправность тэна контролируется по трем параметрам.

На разрыв нихромовой спирали. Это наиболее распространенная причина выхода тэна из строя: по каким-либо причинам спираль перегорает, ток по ней не проходит. Проверка этой неисправности выполняется прозвонкой элемента, для этого выводы тестера присоединяются к двум клеммам спирали. Переключатель измерений устанавливается в положение «Сопротивление». Если стрелка прибора резко отклонилась к отметке «0», то спираль перегорела. Перед прозвонкой проверьте работоспособность прибора – замкните два выхода, стрелка сопротивления должна резко переместиться на ноль.

На пробой корпуса. Это очень опасная неисправность, особенно для тех пользователей стиральными машинами, у которых электрическая проводка в доме или квартире не имеет заземления. Ток попадает на корпус агрегата, возможны серьезные поражения. Кстати, многие уже встречались с небольшими пробоями на корпус. Если по металлическим деталям таких устройств легко провести тыльной стороной ладони, то чувствуется пощипывание. Оно указывает, что весь агрегат под напряжением, правда оно еще невысокое и вреда организму не приносит. Как проверить пробой на корпус? Один выход прибора присоедините к клемме нагревателя, а второй к металлической части корпуса. Если стрелка на нуле – все отлично, если отклоняется, то элемент надо менять. Во время проверки установите переключатель прибора на 200 МОм

Очень важно повторить проверку на нагретом тэне. Подключите к нему на несколько секунд питание, отключите и повторите проверку

Очень часто в нагретом состоянии обнаруживается пробой. Связано это с расширением внутренних наполнителей тэна, такой нагреватель надо менять.

Проверка мощности. Она не считается обязательной, но для полной гарантии можете выполнить. Узнайте, какой силы ток должен протекать по спирали. Для этого ее мощность надо разделить на напряжение. К примеру, для тэна 1900 Вт ток равняется 1900:220=8А. Переключите тестер в режим амперметра переменного тока и последовательно присоедините все элементы к источнику питания. Если стрелка указывает на 8 А, то все в норме. Если сила тока уменьшилась, то нагреватель имеет критический износ. Он еще работает, но уже надо готовиться к замене. Для того чтобы через несколько месяцев опять не разбирать машинку, лучше сразу установить новый.

Как заменить тэн, расположенный сзади машины?

У стиральных машин Indesit, Whirlpool и некоторых других моделей тэн установлен сзади, что позволяет без особых усилий произвести самостоятельно замену детали.

Для этого нужно:

1. Отключить машинку от электропитания и слить воду, предварительно отцепив если необходимо шланги и перекрыв воду.
2. Сзади открутить винты и снять крышку, которая может быть разных размеров и формы.
3. Нагревательный элемент стоит в нижней части бака. Отсоединяете все провода, которые видите. Обычно в центре находится провод заземления, по краям фаза и ноль, еще проводка от термодатчика и четыре контакта.
4. Достать тэн получится с помощью торцового ключа 8 или 10. Откручивается гайка крепления (по центру), и болт вдавливается внутрь.
5. Теперь, вооружившись плоской отверткой, вставляете ее между ТЭНом и баком и выдавливаете его.
6. Проводятся очистительные работы: остатки моющих средств, накипь, мусор убираются.
7. Новый тэн устанавливается на место. Но, сначала подсоединяется термодатчик. А чтобы деталь свободно встала, можно смазать мылом или средством для мытья посуды резинку. Она должна полностью утопиться в баке.

Совет: чтобы избежать в дальнейшем протечки, налейте ковш воды в бак выше уровня тэна. Если из под уплотнителя увидите течь, лучше подкрутить немного гайку крепления.

1. Этап подсоединения всех проводов и сбора машины

Важно! Тэн внутри барабана держится металлической скобой и если конец нагревательного элемента не попадет в скобу, то в процессе работы, барабан будет задевать за него и выведет из строя машину.

Работа выполнена, разобрались как заменить ТЭН на стиральной машине и она готова к эксплуатации.

ТОП магазинов стиральных машин и бытовой техники:

• mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
•  holodilnik.ru – Недорогой магазин бытовой техники.
• techport.ru – выгодный современный интернет магазин бытовой техники
• citilink.ru – современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
• ru.aliexpress.com- запчасти для стиральных машин

Приобретение ТЭНа

Я, по незнанию вопроса, отчего-то представлял, что приобрести ТЭН для своей модели стиральной машины — будет проще всего.
Естественно, последовал звонок в том магазин, где приобреталась техника. Оказалось, что запчастями они не занимаются, но зато дали телефон сервисной службы.

В сервисной службе поинтересовались сроком гарантии и, видимо, вздохнули с облегчением, узнав о его истечении. Да, у них есть нагревательные элементы на машинки HANSA. Нет, они не занимаются реализацией запчастей, поэтому продать мне ТЭН не могут. Но я могу сделать платный заказ мастера … и тому подобное. Сумма, кстати – ненамного, но все же больше, чем взял частник. Отказали даже в пустяке – сказать, какая конкретно модель ТЭНа необходима.

Не беда – все решается «гуглом».

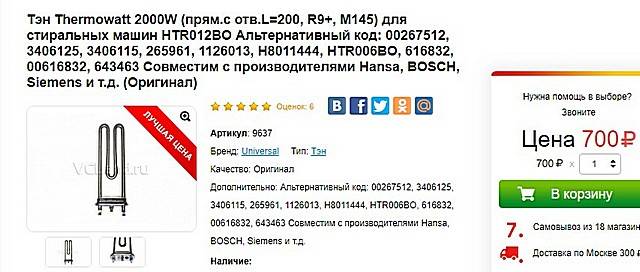

Несколько минут поиска – и вот его результаты. И модель оригинальная указана, и допустимые коды замены, и линейные параметры, и мощность, и другая специфика, и уровень цен в Москве – для справки пригодится.

Вот такой электронагреватель мне оказался нужен.На всякий случай, одним ресурсом не удовлетворился, проверил по нескольким. Вот, например, еще один, и здесь даже чуть дешевле.

Вот с этим «багажом знаний» отправился в магазин «Сантехника плюс», который, помимо заявленного на вывеске, считается у нас в городе Бендеры одной из лучших торговых фирм по продаже электроинструмента и бытовой техники, а также запчастей к ним.

И нашел там то, что требовалось! Не прямой код, правда, но из указанной замены, с вполне допустимой мощностью в 1900 ватт.

Просто чтобы сделать «реверанс» этим ребятам, с которыми всегда приятно иметь дело – фотография их магазина на улице Гагарина. Знаю, что они нередко захаживают на этот сайт.

Цены на стиральные машины LG

стиральная машина LG
Магазин «Сантехника плюс» — найдется если и не все, то очень многое…

Обошелся мне ТЭН (внимание!) в 140 наших рублей. Это даже дешевле, чем московские цены

 В долларах получается 8,6 US$, в российских рублях, стало быть — 560 руб.

Вспоминая, что за первую замену я отдавал 400 рублей – если получится, то выигрыш почти втрое! Должно получиться!

Безусловно, ТЭН дома подверг простейшей проверке с помощью мультиметра.

Купленный ТЭН в готовности к проверке. Мультиметр переведен в режим измерения сопротивления.

Для начала – прозвоним сам нагревательный элемент, посмотрим, какое у него сопротивление. По идее, должно быть в районе 28 Ом, если исходить из современного стандарта напряжения в 230 вольт:

R = U² / P = 230² / 1900 = 25.84 Ω

Измеряем:

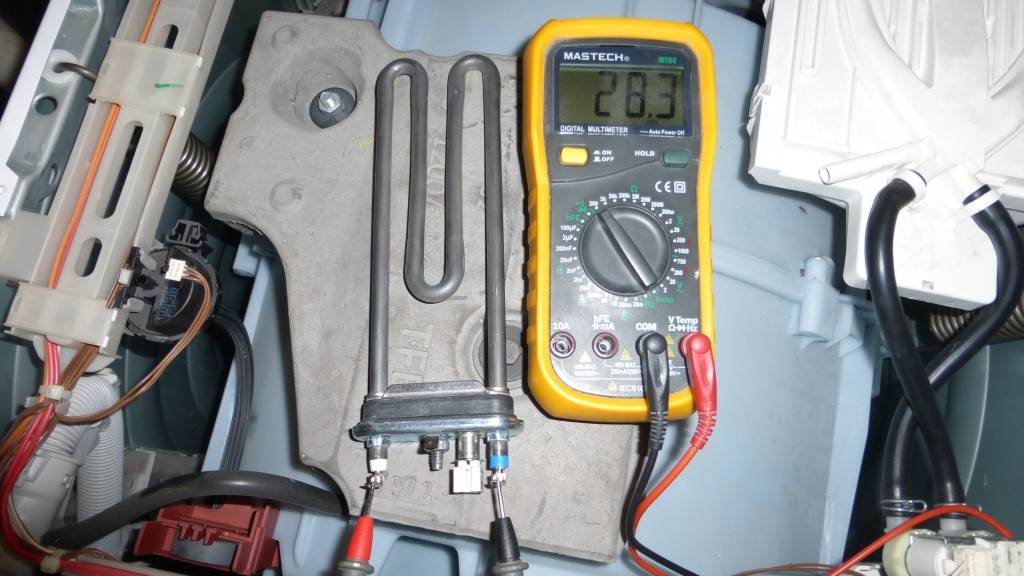

Проверка сопротивления нагревательного элемента

При замере получилось буквально в точку – 27,8 Ω. С этой стороны к нагревателю никаких претензий нет – он не оборван, и сопротивление соответствует указанному номиналу мощности.

Следующая проверка – нет ли пробоя на массу.

Проверка на наличие пробоя на корпус ТЭНа

Нет, и с этим все благополучно — прибор показывает, что цепь разомкнута.

Проверить термодатчик пока не могу – это будет произведено уже после демонтажа старого нагревательного элемента. Решил загодя не покупать новый, надеясь, что старый – работоспособен.

Все необходимое для работы вроде бы есть. Можно начинать!

Как заменить нагреватель своими руками?

Такие детали, как ТЭН, не подлежат ремонту в домашних условиях. Да и цена, которую вы заплатите за ремонт, не меньше, чем стоимость новой детали.

Подготовьте инструменты для замены:

• Шлицевую и крестовую отвертки.
• Пассатижи.
• Шило.

Из комплектующих вам понадобится полностью нагревательный блок. ТЭН в таких моделях отдельно не устанавливается. А именно в машинках: «Бош», «Электролюкс», «Индезит», «Аристон».

• Выключите посудомойку из сети.
• Отключите коммуникации.
• Откройте дверцу люка.
• Достаньте лотки из бункера.
• Снимите нижний распылитель, потянув его на себя.
• Достаньте дренажный фильтр, заодно удалите из него мусор.

• В отверстии за фильтром остается вода. Удалите ее губкой.
• На дне находится пять болтов. Они крепят нагревательный блок.

• Уложите корпус ПММ набок или переверните вверх дном.
• Демонтируйте нижнюю панель.
• Прокрутите помпу и снимите с места. Отсоедините от нее датчик.

Разожмите крепеж, выключите фишки проводки и достаньте нагреватель.

Новый элемент устанавливается в обратном порядке.

Что необходимо для замены

Термоблок является одной из самых сложноремонтируемых и уязвимых для механических повреждений частей. Производить ремонт тэна для посудомоечной машины самостоятельно крайне сложно. Для этого потребуется прибегнуть к помощи специалистов, профессиональных ремонтников. Зачастую проще заменить тэн на новый. Для этого вам понадобится лишь определённый набор инструментов:

• Плоская и крестовая отвёртки
• Мультиметр для измерений и поиска неисправностей
• Пассатижи
• Шило

Готово! Вы можете приступать к разборке. Специалисты советуют начинать ремонтные работы только в случае полной уверенности в неисправности тэна. В этом случае, в зависимости от модели, заменять придётся тэн или весь термоблок. Например, для посудомоечных машин от производителей Bosch, Electrolux или Indesit менять придётся весь термоблок.

Термоблок состоит из раструбов и подводков для датчика. Корпус запчасти изготовлен из пластика. В случае наличия крепежей, вы можете отвинтить эти детали и извлечь неисправный тэн. Если же таковые отсутствуют, значит вам придётся заменить весь термоблок. Цена нагревательного блока зависит от модели и серии посудомоечной машины. Обычно она варьируется в районе 1000-4000 рублей.

Советуем также не ограничиваться осмотром и ремонтом термоблока. При осмотре «внутренностей» посудомоечной машинки можно обнаружить осевшие на трубах и запчастях частицы минеральных солей, либо грязь, забившую фильтры. В будущем это позволит вам значительно сэкономить время и средства в случае обнаружения неполадок, например, проблемах со сбросом использованной воды.

Пошаговая инструкция по замене тэна

Мы рассмотрим простой вариант – тэн располагается сзади барабана.

Шаг 1. Слейте с барабана все остатки воды. Для этого на передней панели корпуса откройте нижнюю крышку и достаньте заглушку. Для сбора воды поставьте низкую емкость, в противном случае она прольется на пол. Для полного слива рекомендуется стиральную машину немного наклонить и в таком положении подержать несколько секунд до стекания жидкости.

В машинке не должно оставаться воды

Шаг 2. Поставьте машинку на свободное пространство, обеспечьте доступ к задней части. Открутите щит, он зафиксирован четырьмя винтами. Снимите деталь и поставьте ее около стены. Ничего не бросайте ничего под ноги, все элементы стиральной машины, электрические приборы и инструменты должны быть в порядке и лежать на своих местах.

Снимают заднюю крышку, чтобы добраться до тэна

Шаг 3. Найдите тэн, он прикручен внизу барабана. Имеет три клеммы: фаза, ноль и заземление

У некоторых моделей на корпусе тэна есть датчики температуры, очень осторожно с ними обращайтесь, они плохо реагируют на ударные усилия

Тэн обычно расположен внизу под барабаном

Шаг 4. Снимите клеммы фазы и нуля, открутите гайку фиксации заземления, удалите с винта контакты, подключенные к нему.

Аккуратно снимают контакты и откручивают гайку

Если тэн исправен, то далее ничего разбирать нет смысла, причина поломки в другом. Если достаточно технических знаний, то надо поискать их в системе управления и автоматики. Опыта нет – вызывайте специалиста. Для того чтобы было легче принимать правильное решение, сообщим, что стоимость блока управления может составлять до 50% цены стирального автомата. А неквалифицированное вмешательство в его работу в большинстве случаев становится причиной полного выхода из строя с невозможностью дальнейшего восстановления. Если подтвердилась неисправность тэна – продолжайте разборку машины.

Можно проверить исправность тэна, не вынимая его из корпуса машинки

Шаг 5. Открутите контргайку винта заземления, но не до конца, а на длину резьбы. Делается это для того, чтобы во время постукивания по гайке не заминалась резьба. Стучать надо до тех пор, пока она немного не утопится, таким образом ослабляется расширение резиновой прокладки. Дело в том, что для герметизации тэна используется внутренняя пластина, которая при закручивании гайки прижимается к резиновой прокладке и расширяет ее.

Легкими ударами отвертки ослабляют фиксацию тэна

Шаг 6. Аккуратно отверткой поддевайте корпус тэна по периметру, медленно отрывайте его. Резина немного прикипела, не спешите, не деформируйте посадочные места.

Чтобы вытащить тэн, нужно поддеть его слегка отверткой

Шаг 7. Купите в магазине новую деталь. Профессионалы настоятельно рекомендуют брать с собой старый тэн, только так можно иметь гарантию, что не ошибетесь с выбором. Дело в том, что производители для каждой модели выпускают новый нагреватель, он может отличаться всего на несколько миллиметров по длине или ширине. Это дает право присваивать стиральному автомату новую серию и, соответственно, продавать по новой цене. А тэны уже не взаимозаменяемы.

Новый тэн должен иметь идентичные размеры

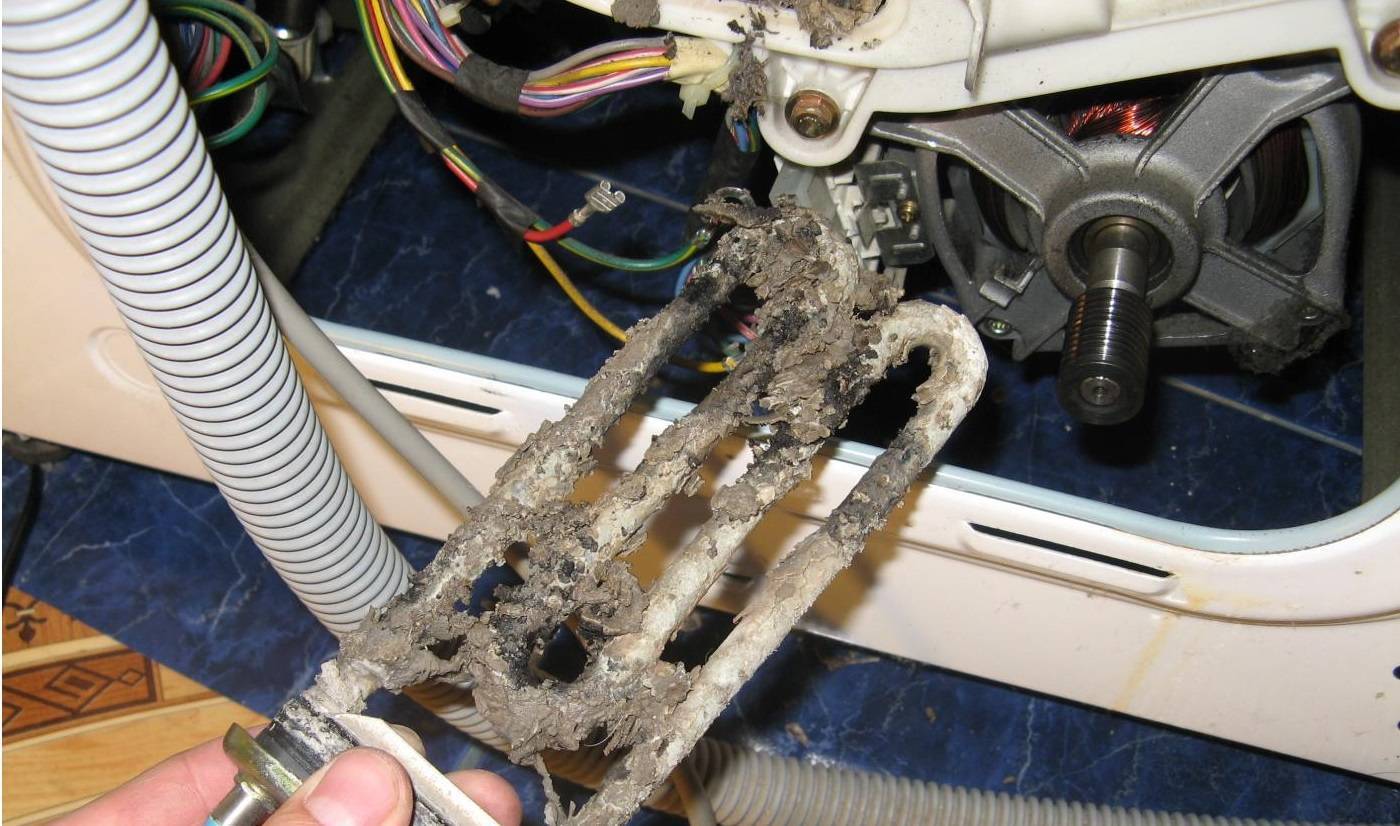

Шаг 8. Очистите место установки нагревателя от кальция, его там будет очень много. Пользуйтесь любыми подручными предметами, проверяйте фонариком качество.

Место установки тэна необходимо тщательно очистить

Шаг 9. Осмотрите состояние посадочного места для уплотнительной резинки, при необходимости уберите с поверхностей нагар.

Посадочное место уплотнителя тоже должно быть чистым

Шаг 10. Ослабьте гайку заземления, вставьте тэн на место

Обращайте внимание, чтобы он занял специальную нишу

Вставляют новый тэн в корпус

Шаг 11. Закрутите гайку и подсоединяйте все провода.

Подключают все в обратном порядке

Залейте в барабан немного воды и на несколько секунд включите нагрев, затем выключите машину. Если тэн теплый и нет потеков – отлично, прикручивайте оставшиеся детали и ставьте агрегат на место использования.

Замена тэна при переднем расположении

Как заменить

Чтобы заменить нефункционирующий тэн на новый, потребуется:

1. Разобрать стиральную машинку, учитывая особенности ее конструкции.
2. Отключить проводку и проверить ее состояние при помощи тестера.
3. Произвести демонтаж.
4. Установить новый, исправный нагревательный элемент.
5. Собрать стиральную машинку в исходное состояние и проверить ее работоспособность.

Особенности конструкции и разборки различных моделей

В зависимости от производителя стиральной машины, используемой у вас дома, ее разборка может иметь некоторые нюансы, которые необходимо учитывать. Среди распространенных моделей, часто покупаемых в магазинах, выделяют бренды:

• Samsung;
• Ariston;
• LG;
• BOSH;
• Indesit.

Самсунг

Стиральные машинки от Samsung считаются одними из самых простых в разборке. Для работы с ними необходимо знать следующие вещи:

1. Нагревательный элемент, нуждающийся в замене, располагается под передней крышкой, внизу бака с водой. Доступ к нему ничем не закрыт, и добраться до него не составляет никаких проблем.
2. Отделение для загрузки стирального порошка крепится к конструкции при помощи 2 саморезов и, при необходимости, легко демонтируется.

Индезит

Оборудование, производимое компанией Indesit, также не отличается сложностью при разборке. Необходимо:

• минимальный набор инструментов;
• аккуратно отсоединить плату с проводами при демонтаже тэна;
• сам нагреватель находится очень удобно, для его демонтажа достаточно открутить заднюю крышку машинки.

Аристон

Замена нагревателя в Аристон не представляет для хозяев каких-либо проблем. Он расположен крайне удобно и практично. Проблемы возникают при выходе из строя подшипников, расположенных внутри бака.

LG

Бытовая техника от компании LG сконструирована не самым удобным способом и при ее разборке придется порядком повозиться. Алгоритм действий:

1. Сначала выкручиваются гайки, при помощи которых крепится крышка люка.
2. Как только гайки демонтированы – снимаем лицевую панель.
3. Следующим шагом идет выкручивание винта, при помощи которого осуществляется удержание хомутов, скрепляющих манжеты.
4. Тэн расположен под баком.
5. Чтобы снять бак, нужно сначала скрутить утяжелитель.

Бош

BOSH отличается простотой в разборке. Для демонтажа комплектующих, вышедших из строя в процессе эксплуатации, не потребуется особых инструментов или навыков. По заверениям специалистов, для полной разборки стиральной машинки достаточно иметь в наличии:

• крестовую отвертку;
• гаечный ключ.

Отключение проводки и проверка тестером

Перед отключением тэна от машинки в обязательном порядке сделайте следующее:

1. Отключите прибор от сети и перекройте воду.
2. Перед отсоединением проводов, ведущих к нагревателю, их расположение нужно запомнить или сфотографировать.
3. Проверка тестером проводится для определения состояния нагревателя. Если тестер показывает несколько Ом – прибор исправен. При определении тестером больших значений, начиная от 10 и выше, деталь можно смело выкидывать.

Демонтаж

Алгоритм действий при демонтаже может слегка отличаться, в зависимости от производителя агрегата, но, в целом, выглядит следующим образом:

1. Необходимо снять гайку, при помощи которой осуществляется крепеж тэна к корпусу.
2. Резиновым молотком аккуратно подбиваем шпильку.
3. Бережно достаем поврежденный элемент.
4. Проверяем его на работоспособность.

Установка нового элемента

Чтобы установить новый элемент, выполните следующую последовательность действий:

• устанавливаем нагреватель и затягиваем гайку на главном винте;
• подключаем электрические провода на те места, на которых они находились до демонтажа.

Обратная сборка и проверка

Чтобы совершить обратную сборку, устанавливаем скрученные с машинки детали в обратном порядке. Как только сборка завершена, делаем следующее:

1. Запускаем пробную стирку и тщательно наблюдаем, не появились ли где-нибудь протечки.
2. Проверяем, как нагревается вода.
3. Если все в порядке – ставим машинку на место.

Причины для выполнения замены ТЭНа

Осуществлять замену ТЭНа необходимо в случае выхода из строя старого элемента. Но как определить, что нагревательный прибор действительно сгорел? Для этого необходимо включить бойлер в розетку и подождать, пока он отреагирует.

Если устройство сразу же отключается, то это явный признак проблемы. Ну а в случае, когда оборудование продолжает работу, никаких неисправностей нет и необходимости в ремонте соответственно тоже.

Если бойлер постоянно выбивает пробки в квартире или доме, то это веская причина, чтобы заняться его ремонтом, а именно заменой нагревательного элемента

Чтобы окончательно убедиться в неисправности детали, необходимо, так сказать, «прозвонить» его. Проще говоря, оценить токопроводящие характеристики.

Для этого предстоит осуществить следующий порядок действий:

• выключить оборудование из розетки;
• отвинтить защитную крышку;
• найти контакты нагревательного элемента;
• проверить сопротивление компонента.

Для тестирования можно воспользоваться омметром или мультиметром. Если измерительное устройство покажет «бесконечность», то ТЭН пришел в негодность (сгорел) и нуждается в замене. Ну а когда прибор показывает ноль или какое-либо точное число, то никаких проблем нет.

Меняем нагревательный элемент

В машинке Самсунг нагревательный элемент расположен впереди и для его извлечения, придется снять переднюю панель. Несмотря на то, что спереди машинки Samsung находится дозатор для моющих средств, панель управления и люк для загрузки белья, заменить ТЭН не так сложно, как может показаться на первый взгляд.

В таком расположении нагревателя есть и плюс – не придется разворачивать агрегат и отключать стиралку от водопроводных и канализационных коммуникаций. Соответственно, и грязи после такого ремонта будет меньше.

Передняя панель демонтируется следующим образом:

• Воду, оставшуюся в баке необходимо слить, для чего нужно вынуть сливной фильтр;
• Контейнер для стирального порошка необходимо вынуть, нажав на маленькую кнопку, расположенную внутри него;
• После удаления дозатора, откроется доступ к двум крепежам, которые нужно удалить;
• Вывинчивается винт, расположенный на панели управления;
• Не снимая, переднюю панель следует сдвинуть в сторону;
• При помощи тонкой отвертки нужно подцепить удерживающий уплотнительную манжету хомут, вывернув ее внутрь барабана;
• Открутить крепления, удерживающие небольшую панель, расположенную около фильтра для мусора. Панель также удобно поддеть отверткой для удобства демонтажа;
• За панелью обнаружатся четыре крепежа, которые следует открутить;
• Панель управления слегка приподнять и поставить ее на верхнюю стенку машины. На месте панели три шурупа – их следует выкрутить. Главное не порвать провода, идущие к панели;
• Снять фронтальную стенку, подняв ее вверх и, сняв с двух удерживающих ее крючков. При этом, не следует тянуть ее слишком сильно, чтобы не оторвались провода блокиратора люка;
• Панель управления теперь нужно опустить вниз, чтобы она не мешала ремонту и не слетела с крышки.

За снятой передней стенкой находится хвостовик ТЭНа, расположенного под баком. Прежде чем менять нагреватель, полезно убедиться в том, что старый элемент действительно сгорел. Для этой цели используется мультиметр, которым замеряется сопротивление на проблемном нагревателе.

Для того, чтобы снять неисправный нагреватель:

• При помощи ключа (торцевого) необходимо отвинтить центральную гайку. Она расположена на хвостовике, в середине контактов;
• От контактов следует отсоединить провода, запомнив их расположение;
• Неисправный нагреватель нужно раскачать, взявшись за контакты;
• Рукой или молотком, следует постучать по шпильке, на которой находится гайка, которую уже открутили, чтобы она продавилась внутрь;
• Плоской небольшой отверткой поддевается старый ТЭН, чтобы сдвинуть с места;
• Вытащить нагревательный элемент из удерживающих его пазов.

Важно: при смене неисправной детали, главное не применять слишком больших усилий, чтобы не отломить контакты. Тогда вытащить ТЭН будет намного сложней

Для установки нового ТЭНа:

• Проверить работоспособность нового нагревателя. Для этого используется мультиметр. Это исключит вероятность установки бракованной детали;
• Резиновую уплотнительную манжету необходимо смазать машинным маслом или специальной смазкой. Рекомендуется пользоваться смазкой WD-40;
• Новый ТЭН следует вставить на то место, на котором стоял прежний;
• Температурный датчик, если решено его не менять, устанавливается также на прежнее место;
• Провода, отключенные перед демонтажем старого нагревателя, необходимо подключить к новому элементу.
