Акт опрессовки системы отопления после проведения гидравлических испытаний

Суть и виды опрессовки

Сейчас отопление чаще всего осуществляется системой «водяного контура». При этом нагретая вода циркулирует по трудам, сообщая свою тепловую энергию в помещения. Недопустимы протечки, трубопровод для нормальной работы должен быть полностью герметичен. Опрессовка же специально создает в трубе объем больше нормального.

Когда это производится с помощью воздуха – это называется пневмоопрессовкой.

Когда с помощью воды, то гидроопрессовкой. Последний способ считается более безопасным и поэтому более популярен. По этой причине в качестве бланка приведен пример гидроопрессовки.

При испытаниях рекомендуется не превышать давление внутри трубы более чем 15 мПа. Если речь идет о поднятии давления с помощью воды, то здесь есть ограничения. Максимально возможное давление не должно превышать обычно рабочее более чем на 30%.

В многоэтажных домах прибегают к пневмоопрессовке, если трубы очень старые и есть вероятность затопления. Но тогда возникает уровень риска и все жильцы должны быть уведомлены о проводимых испытаниях.

Процесс работы несложный, но многоэтапный. Алгоритм выглядит так:

• Происходит подготовка необходимых материалов и оборудования.
• Слив жидкости, которая была в отопительной системе ранее.
• Закачивание новой.
• Создание максимально возможного проверочного давления.
• Снятие контрольных замеров через 10 минут.
• Промывка, регулировка отопительной системы до нормальных показателей давления внутри.
• Документальное оформление проведенных работ, формирование отчетов и актов.

Но так список процедур выглядит только в случае, если никаких «тонких мест» в системе отопления нет и, соответственно, герметичность в ней не нарушается. Если же давление быстро падает, не держится, значит, система нуждается в проведении ремонтных работ. В такой ситуации специалист выполняет нужные действия (замена трубы, герметизация соединений, прочистка и пр.), а потом начинает опрессовку с самого начала. Только выдержавшая испытание система отопления бывает допущена к отопительному сезону.

Важный нюанс! Опрессовка должна производиться после чистки и промывки труб. Иначе соляные и другие отложения внутри их могут замаскировать возможные внешние повреждения и прорывы.

Если на внутренней поверхности есть отложения порядка 1 см, то это снижает общую теплоотдачу и КПД на 15 и более процентов от общих показателей. Для документального подтверждения прочистки тоже составляется специальный акт.

Является ли бумага обязательной

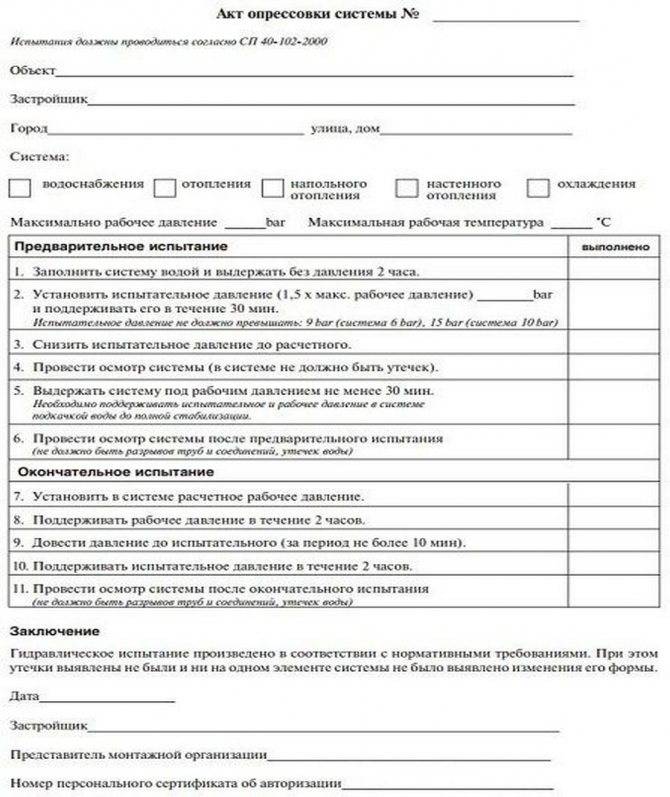

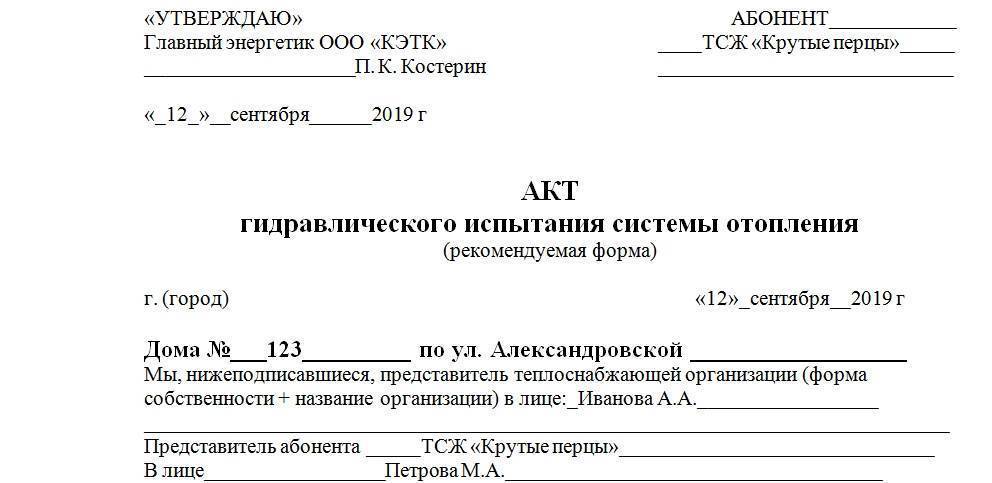

Приведенные бланк и образец являются примером, рекомендуемой формой для составления акта, но никак не обязательным для всех документом. Возможно, в некоторых случаях более удобными будут другие варианты фиксации проводимых работ по проверке коммунальных систем. К слову, также, путем гидравлического испытания, проверяется система горячего водоснабжения.

Составные части акта опрессовки системы отопления

Вверху слева указывается информация об организации, которая проводила проверку. В идеале должна стоять подпись для утверждения главным энергетиком теплоснабжающей организации.

Вверху справа должны содержаться сведения об абоненте. То есть о том, кто является клиентом и потребителем отопительных услуг. Это может быть товарищество жильцов конкретного дома, какая-либо организация, которая занимает здание, владелец частного дома и пр.

Важно указывать наименования и другие сведения точно и подробно. Адрес в этом случае необходим

В основной части акта указываются:

• Город.
• Число подписания акта (и самой опрессовки).
• Теплоснабжающая организация: ее форма собственности, наименование, ФИО представителя.
• Кто из представителей абонента осуществлял приемку системы отопления после испытания: ФИО, должность.
• До каких показателей было поднято давление в системе , указываются кгс/см2.
• До каких показателей оно упало после 10 минут, последующих за отключением (единицы измерения здесь тоже кгс/см2, допустимо также измерять его в мПа при наличии точных данных на этот счет).
• Прошла или не прошла система испытание (заполняющему нужно подчеркнуть верный вариант).

Заключительная часть состоит из подписей и печатей (при наличии) представителей:

• Абонента.
• Теплоснабжающей организации.
• Обслуживающей организации.

В целом акт опрессовки системы отопления – удобный первичный документ, за заполнение которого несет ответственность теплоснабжающая организация.

Акт промывки системы отопления

Помимо заключительного акта, свидетельствующего о качественно выполненных работах, понадобится совместно с фирмой-подрядчиком составить и подписать еще ряд документов.

Все бумаги, оформленные в соответствии с законодательством, дадут вам возможность предъявлять претензии исполнителю в случае некачественно произведенной промывки или при нанесении материального ущерба в виде повреждений элементов системы. Также это позволит вам отстаивать свои права в суде.

Представим последовательность действий подрядчика, в которой будете принимать участие и вы:

первичное визуальное обследование представителями организации;

• выбор способа промывки и согласование его с вами;
• представить для ознакомления и подписания смету, где отражены виды работ и используемые материалы, а также договорная цена;
• заключить договор;
• затем осуществляется сама промывка системы отопления жилого дома;
• оформляются акты на скрытые работы (если таковые были);
• проводится испытание (опрессовка) сети трубопроводов, что закрепляется соответствующим документом;
• составляется акт произведенной промывки, который вы должны завизировать, если претензий к исполнителю нет.

Примечание. К официальной бумаге, свидетельствующей о скрытых работах, должна прилагаться фотофиксация факта выполнения этих операций.

Порядок составления акта на очистку системы

Подписанный Заказчиком (то есть, вами) акт на промывку системы отопления жилого дома является документом, характеризующим качество проделанной работы. Он должен быть оформлен правильно и содержать такую информацию:

• дата окончания работ и составления документа;
• метод промывки отопительных сетей жилого дома;
• объем воды (вносится в документ согласно показаниям приборов учета);
• температура промывочной жидкости;
• отзыв Заказчика о степени качества произведенной очистки;
• подпись ответственного исполнителя и руководителя подрядной организации.

Только при наличии всех перечисленных моментов и, конечно же, хорошо работающего отопления, вы можете завизировать этот документ и перейти к согласованию платежных бумаг. Но помните, что ему должен предшествовать акт испытаний трубопроводов, чей образец приведен ниже:

Чтобы вы имели представление о сути вопроса, также приводим образец акта промывки системы отопления:

Хоть выполнение всех этих формальностей и отнимает некоторое время, зато вы, как Заказчик, получите на руки документальное подтверждение о произведенной очистке отопления дома.

Это оградит вас от безответственного подхода исполнителя, так как при обнаружении низкого качества выполненной процедуры вы можете отказаться подписать платежные документы, приведя мотивированное письменное обоснование в соответствии с договором.

Акт промывки систем отопления. Образец заполнения документа и способы проведения работ

Промывкой отопительных систем занимаются специализированные организации после предварительного заключения соответствующего договора. По окончании работ составляется акт промывки систем отопления. Образец и внешний вид этого документа зависят от комплекса проводимых специалистами мероприятий.

Обязательная процедура

Системы отопления представляют собой совокупность оборудования (насосов, котлов, трубопроводов и радиаторов), предназначенного для обогрева помещений.

Ввиду того что в качестве теплоносителя обычно используется подогретая вода, все детали изнутри покрываются плотным слоем загрязнений. Иногда в трубах такие отложения достигают более пятидесяти процентов сечения.

Это уменьшает теплоотдачу и снижает температуру внутри самого помещения. Бороться с таким явлением можно двумя способами:

• заменой отдельных частей отопительного контура;
• промывкой системы.

Второй вариант считается более предпочтительным, так как не требует серьезных конструктивных вмешательств. После проведения необходимого комплекса мероприятий должен быть составлен акт промывки систем отопления, образец которого у специалистов имеется в виде заготовленных бланков.

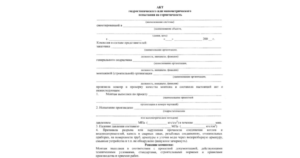

Их не обязательно заказывать в типографии. Для этого можно воспользоваться любым печатным устройством. Как же заполнить акт промывки систем отопления? Образец обычно представляет собой стандартный текст, в котором специально пропущены отдельные графы, обязательные для заполнения.

Обычно его составляет представитель организации, занимающейся очисткой. Как выглядит акт промывки систем отопления? Образец бланка начинается с его названия и даты составления. Далее последовательно излагается следующая информация:

1. Адрес объекта.
2. Данные о трех обязательных участниках, в присутствии которых проходит данная процедура (заказчик, представитель обслуживающей компании, специалист от организации по очистке).
3. Дата проведения работ.
4. Из четырех вариантов выбирается способ, с помощью которого проводилась очистка системы.
5. Показания счетчиков воды до и после проведения работ. Отдельно указывается израсходованное количество и температура.
6. Качество проведенной работы.

Все данные, указанные в акте, заканчиваются подписями трех сторон.

Дополнительные работы

После промывки труб и иного оборудования желательно сделать опрессовку. Эта дополнительная процедура позволит проверить герметичность всей системы и выявить места, где воздух или вода могут выходить наружу. Такие действия не обязательны, но крайне желательны.

Они соответствуют интересам как заказчика, так и исполнителя. По окончании оба смогут убедиться в качестве проведения предыдущего этапа. Выполнение работ фиксирует акт промывки и опрессовки системы отопления.

Образец его будет выглядеть как таблица, в которой собран перечень всех проводимых во время такой процедуры мероприятий.

Против каждого из пунктов специалист должен сделать отметку о выполнении. В конце, как обычно, заказчик и исполнитель ставят свои подписи, подтверждая факт проведения работы.

Специалисты иногда называют эту процедуру гидравлическим испытанием, так как чаще всего подобную проверку проводят с помощью воды. Считается, что воздух может быть более опасен при обнаружении серьезных неисправностей.

Поэтому многие предпочитают идти по более легкому пути.

Весной после окончания отопительного сезона система обычно консервируется на летний период. Перед этим ее следует проверить.

Из оборудования для проведения процедуры требуется только насос с измерительным прибором (манометром). Работы проводятся в следующей последовательности:

1. Сначала проверяемую систему необходимо заполнить водой.
2. Затем необходимо подключить пресс.
3. Проверить показания манометра.

Проверка проводится обычно в течение тридцати минут. Если за это время показания не меняются, то система считается герметичной. В противном случае можно будет утверждать, что в ней имеется течь.

Следовательно, необходимо принять меры для ее устранения. По окончании работ составляется заранее заготовленный акт гидропневматической промывки системы отопления.

Образец его похож на все, описанные ранее.

В этом бланке также описывается вся проводимая процедура с указанием конкретного значения проводимых измерений. Акт подписывается представителями сторон и сохраняется до следующего испытания.

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

• Если система была в эксплуатации, сливается теплоноситель.
• К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.

• В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.

• Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
• Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
• Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
• Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудования	Испыательное давление	Длительность испытания	Разрешенное падение давления
Элеваторные узлы, водонагреватели	1 МПа(10 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами	0,6 МПа (6 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами	1 МПа (10 кгс/см2)	15 минут	0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	10 минут	0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	30 минут	0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

• Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
• Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

https://youtube.com/watch?v=ruN3puj3EyU

Акт опрессовки отопительной системы

Акт опрессовки является документом, имеющим юридическую силу. Он подтверждает, что:

• все работы и испытания проведены в полном объеме и в соответствии с утвержденной программой (она составляется инженерным работником теплоснабжающей организации);
• отопительное оборудование находится в работоспособном состоянии и готово к эксплуатации;
• в случае возникновения аварийных ситуаций, ответственность лежит на одной из указанных сторон (или обеих), которая должна возместить нанесенный ущерб.

Акт содержит несколько пунктов, которые должны быть заполнены максимально полно и точно. Среди них нужно назвать:

• наименование объекта (дома, участка);
• дату и время опрессовки;
• инструменты, использовавшиеся для испытания;
• параметры диагностики системы (величина нагрузки, ее продолжительность);
• результаты испытаний;
• сведения о проведенных ремонтных мероприятиях;
• подписи ответственных лиц.

Лица, ответственные за проведение и результаты опрессовки

Опрессовка отопительных систем должна осуществляться:

• представителем теплоснабжающей организации (инспектор, мастером, инженером, техником), имеющем при себе необходимое поверенное оборудование и бланки актов;
• представители объекта, в котором производится испытания; в многоквартирных домах – сотрудники управляющей компании; в административных и социальных объектах – руководители и лица из надзорной организации; в индивидуальных зданиях – владельцы.
• Если опрессовка производится в здании, сдающемся в эксплуатацию, в комиссию обязательно включаются представители организаций заказчика и подрядчика.

”

Что должно быть в Акте

В Акте отображаются результаты следующих действий ответственного за процедуру проверки персонала:

• вода или воздух при помощи специального оборудования, нагнетаются в трубопроводы до достижения определенного давления;
• система тщательно осматривается, особенно места соединений её элементов, на предмет обнаружения утечек, а также прочих дефектов, способных вызывать перебои в работе теплового оборудования;
• мероприятии, осуществленные для устранения дефектов (если таковые были выявлены).

Регламент гидроиспытаний тепловых установок предписан нормативом СП 73.13330.2012 «Внутренние санитарно-технические системы зданий». В соответствии с ним тестовые операции выполняются следующим образом:

• Подача рабочей жидкости в трубопроводы отопительной системы осуществляется поэтапно, со ступенчатым приростом давления, до достижения им установленной пороговой величины. Нагнетание теплоносителя рекомендуется осуществлять с периодичностью в 10 минут до выхода всех воздушных пробок.
• Тестовое давление, контролируемое по манометру, выдерживается не менее 10 мин. Тестовое давление должно быть на 30-50% выше рабочего (в зависимости от изношенности системы), но не выше минимального допустимого давления одного из приборов. Например, если в здании установлены чугунные радиаторы, давление не должно превышать 6 МПа, если стальные 10 МПа.
• Если опрессовка проводится в жилом доме о проведении работ предупреждаются жильцы дома.
• Характерными показателями утечек являются резкое падение давления рабочей жидкости или постепенное его снижение свыше чем на 0,2 кг/см2. Как правило, потери теплоносителя возникают на резьбовых или фланцевых соединениях, которые подлежат дотяжке, перепаковке или замене прокладок в них. В случае невозможности устранения дефекта, узел выбраковывается и заменяется.

Важно! Опрессовка проводится после промывки и гидропневматической продувки системы. Иначе отложения внутри труб могут скрыть возможные места протечек

Также, стоит учесть, если не проводить мероприятия по очистке труб от отложений, коэффициент теплоотдачи системы значительно снизится.

Акты пожарных испытаний

В ходе проведения испытаний на работоспособность и безопасную эксплуатацию пожарного оборудования, составляется несколько актов:

• проверка пожарных гидрантов;
• диагностика внутреннего водопровода;
• проверка на безопасность использования и соответствия правилам охраны труда пожарных лестниц.

Пожарных гидрантов

Проверка работоспособности гидрантов на водоотдачу проводится два раза в год и, зачастую, совмещается с проверкой противопожарного водопровода. По результатам инспекции составляется акт, который подписывается комиссией. Обязательные члены: представитель пожарной инспекции и представитель от организации, в которой проходит проверка. Также комиссия может полностью состоят из сотрудников компании.

В акте указывают:

• общеорганизационные сведения (информация о компании, дата и место составления);
• в основной части дается описание членов комиссии и хода проведения испытания. Информация о гидрантах представляется в табличном варианте. Указывается адрес расположения, диаметр, напор, водоотдача и принадлежность гидранта;
• в заключительной части устанавливается соответствие (или несоответствие) требованиям состояния гидранта.

В конце акт подписывается уполномоченными членами комиссии.

Внутренний противопожарный водопровод

Актом устанавливается наличие или отсутствие дефектов и неисправностей в системе противопожарного водопровода. Проверка проводится ответственными работниками предприятия. Периодичность – не менее двух раз в год, для легковоспламеняющихся производств проверки могут назначаться чаще.

Внутренний противопожарный водопровод (ВПВ) – сложная система труб, датчиков, переключателей. Поэтому проверяет ее зачастую специалист по охране труда или пожарной безопасности, а также лица, которые обучены ПБ.

Акт составляется на фирменном бланке или простой бумаге с указанием реквизитов. Обязательно прописываются:

• сведения об организации и участниках проверки;
• информация о проверяемом объекте;
• результаты проверок;
• рекомендации по устранению дефектов и неисправностей, если таковые обнаружены;
• подписи ответственных лиц.

Если к акту прилагаются дополнительные документы – указывается их перечень и название.

Пожарных лестниц

Испытание пожарного оборудования, в том числе лестниц и стремянок регулируется специальным ГОСТом. Проводить инспекцию могут организации, которые получили разрешение в МЧС и имеют для этого специальное оборудование.

Результаты проверки заносятся в протокол испытаний. В документации приводится стандартная информация об организации и ее реквизитах, сведения о членах комиссии. В основной части приводится информация о проверенных объектах (количество лестниц и стремянок, их инвентарные номера и принадлежность к структурному подразделению), информация о результатах проверок (отсутствие или наличие дефектов). Дается предписание для устранения выявленных неисправностей.

В конце акт подписывается членам комиссии.

Методики промывки отопительных систем: химический способ

При проведении данной манипуляции в основном используются три разновидности методик:

• гидропневматическая – при помощи подачи воды под давлением;
• динамическая – очистка при помощи специализированных насадок, создающих высокий уровень давления, иначе методика называется «гидроудар»;
• химическая – при помощи специализированных реактивов.

Также существует более современная методика, позволяющая производить точечную очистку. Рассмотрим более подробно химический метод очистки труб.

Процедура происходит при помощи специализированных химических реагентов и предназначенной для данной процедуры емкости, укомплектованной насосом. Такая методика считается оптимальной для осуществления промывки отопительных труб ввиду низкого качества воды, применяемой в данных системах. При этом все использованные реагенты подлежат утилизации исполнителем работ.

Стоит отметить, что в некоторых случаях применяется комплексный метод, позволяющий более тщательно провести очистку оборудования. В дальнейшем проводится повторная опрессовка техники и составляется акт промывки.

Акт гидравлических испытаний систем теплопотребления

Гидравлические проверки — это вид неразрушающего контроля прочности/плотности оборудования. Ведется путем создания лишнего давления водой.

Скачать пустой бланк акта «Гидравлического проверки» (ИТП, СО, трубного змеевика)

Периодичность гидравлического проверки для теплоустановок и тепло магистралей 1 год.

На гидравлике испытаниям у потребителей энергии тепла подвержены:

• теплосети
• тепловые пункты
• системы обогрева
• теплосети калориферов и сами калориферы
• теплообменные аппараты ГВС/теплоснабжения

Гидравлические проверки тепло магистралей

Согласно п. 14.4 ТКП 458-2012 «Гидравлические проверки тепло магистралей выполняются давлением 1,25 рабочего, однако не менее 0,2 МПа. Магистрали из труб выдерживаются под пробным давлением не меньше 10 минут. После снижения давления до рабочего выполняется внимательный осмотр трубо-проводов по всей их длине. Результаты испытаний считаются удовлетворительными,если во время их проведения не случилось падения давления и не обнаружено признаков течи или потения в соединениях сварки и по большей части металле, заметных остаточных деформирований, трещин или признаков разрыва. Для гидравлического проверки должна использоваться вода с температурой не ниже +5С и не выше +40С. Гидравлические проверки трубо-проводов должны выполняться при плюсовой температуре воздуха снаружи»

В вариантах, когда отопление объекта выполняется от тепло магистралей РУП «Минскэнерго» или УП «Минсккомунтеплосети», акты предоставляют перечисленные выше организации.

Внимательно посмотрите на заполнение акта, характеристики тепло магистралей (длинна, диаметр, точка подсоединения), указанные в акте гидравлических испытаний должны отвечать сетям на балансе потребителя согласно акту разъединения балансовой принадлежности тепловые сетей

Пример заполненного акта гидравлического проверки теплосети:

Гидравлические проверки внутренних систем теплопотребления

П. 20.10 ТКП 458-2012 говорит, что каждый год в начале периода отопления на гидравлике испытаниями подвержены элеваторные узлы, калориферы, теплообменные аппараты на давление 1,25 рабочего однако не ниже 1МПа (10 ата). Под элеваторным узлом авторы быстрее всего знают весь тепловой узел, благодаря этому в связи с установившейся практикой в качестве давление, на которое испытывается тепловой узел принимается 1 МПа(10 ата).

Теплообменные аппараты, будет это системы ГВС или теплоснабжения должны подвергаться опресовке давлением указанным в паспорте, однако не ниже 1 МПа. Очень часто их испытуют на 12,5 ата или 16 ата.

Отопительную систему испытуют на на давление 1,25 рабочего однако не ниже 0,6МПа (6 ата) для отопительных систем с чугунными дизайн радиаторами. системы обогрева с панельного и конвекторного теплоснабжения испытываются на 1МПа (10 ата).

Успешными признаются проверки в ходе которых в течении 10 минут не не случилось падения давления (точнее в п. 20.13 ТКП 458-2012) в испытуемых системах.
