Дымоход для газового котла: особенности и требования к устройствам

Рекомендации по монтажу

Монтируя традиционный газоход, необходимо обязательно соблюдать требования пожарной безопасности. К ним относится установка стального футляра в случае горизонтального пересечения стены или монтаж специального узла в местах прохода через перекрытия и кровлю. В перекрытия из бетона также вставляется железный футляр, а зазор уплотняется асбестовым шнуром. Для деревянных покрытий и перекрытий лучше приобрести готовый узел либо изначально прокладывать двухслойный газоход с утеплителем из базальтового волокна.

Когда дымоход для турбированного газового котла монтируется вертикально и пересекает строительные конструкции, к нему выдвигаются те же требования. Это делается для пожарной безопасности, чтобы исключить возгорание материалов перекрытий и распространения пожара с одного этажа на другой. С той же целью вблизи горячего газохода, проходящего по котельной, запрещено размещать предметы и изделия из легковоспламеняющихся материалов.

Также строительными нормами запрещается ставить колпак дымохода на срез трубы в виде зонта, дефлектора, флюгера и прочих приспособлений. При ударных морозах эти изделия могут обледенеть, перекрыв половину, а то и больше сечения трубы, последствия бывают непредсказуемыми. Такая же ситуация складывается, когда неправильно установлена коаксиальная труба. На ней образуется большая сосулька, препятствующая подаче воздуха в газовый котел.

Пошаговый монтаж дымохода газового котла

Монтаж дымохода

 Монтаж системы дымоотвода происходит следующим образом:

• Производится точная разметка прохода трубы через перекрытие и кровлю — этот процесс необходимо неоднократно проконтролировать, чтобы не совершить ошибки.
• Далее устраиваются отверстия по разметкам для прохождения трубы.
• Монтируют адаптер для перехода, который соединяется с патрубком, расположенным на котле.
• Затем присоединяют тройник, имеющий отделение для сбора влаги, и закрепляют специальным кронштейном.
• Стыкуется следующий участок дымохода. Если нужно, то используется элемент, называемый «колено».
• Если труба будет пропускаться через перекрытие, в комплект дымохода нужно включить специальный проходной патрубок. Труба проходит через металлический лист, в котором устроено для нее отверстие немного большего размера, чем диаметр трубы. Лист прикрепляют к перекрытию.
• Стыки двух отрезков труб для надежности фиксируются хомутами, их стягивают болтами.
• Дымоход закрепляют к стене на специальные кронштейны с шагом, примерно, два метра.
• Завершает конструкцию наконечник в виде конуса.
• Последним этапом производится изоляция дымоходной трубы от горючих материалов на переходах.

Нельзя не осветить нюансы выбора и установки дымохода, в зависимости от его месторасположения. Он может быть установлен снаружи и закреплен к стене (настенные), или проходить внутри строения.

Внутренний дымоход

Если от дымохода должно исходить тепло во все помещения, где он будет проходить, не нужно выбирать трубу с внутренней теплоизоляцией, утепляют ее только с наружной стороны.
Нужно учесть, что при прохождении дымохода внутри дома, повышается риск проникновения продуктов горения в комнаты, а также повышается пожароопасность

Поэтому очень важно идеально состыковать отдельные части и надежно закрепить их хомутами.
Для монтажа потребуется большее количество различных дополнительных элементов, так как труба будет проходить, как минимум через одно перекрытие и кровлю.
Не следует забывать, что если в будущем потребуется провести ремонтные работы на подобном дымоходе, то это станет достаточно проблемной задачей.

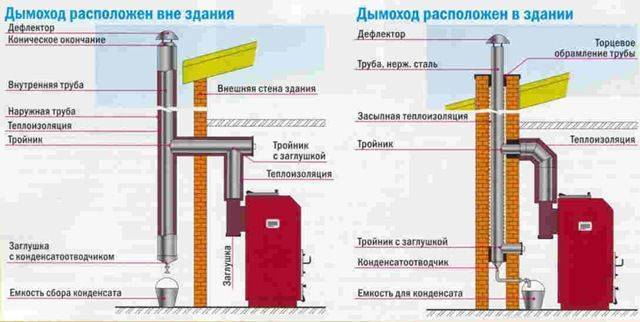

Сравнение наружной и внутренней схем расположения дымохода

Наружный дымоход

• Наружный вариант дымохода требует правильно рассчитанной теплоизоляции.
• Преимуществом можно назвать безопасность этого элемента отопления.
• Монтаж дымохода, проходящего снаружи, намного проще, нежели внутреннего.
• В случае необходимости проведения ремонта, его также легко можно будет провести при любых создавшихся условиях.

Нормативные требования к установке коаксиального дымохода

Государственные нормы и правила установки коаксиального дымохода для газового отопительного котла с закрытой камерой сгорания, изложены в СНиП 42-01-2002 (СП 62.13330) . Проектные, расчетные и монтажные работы, осуществляются в согласии с нормативными документами. Несоблюдение рекомендаций приводит к отказу Газовой службы на ввод системы отопления в эксплуатацию.

Нормативами регламентируется расстояние от коаксиального дымохода до окна, дверных проемов, близлежащих зданий. Указываются минимальные требования, связанные с изготовлением противопожарных рассечек и других норм безопасности. В частности, в СНиП оговаривается:

• Расположение коаксиального дымохода на фасаде – оголовок размещают не ниже двух метров от уровня грунта. Размер отверстия в стене должен превышать диаметр коаксиальной трубы на 1 см, в случае прохождения кирпичной, на 5 см для деревянной стены.
• Применение коаксиальных дымоходов в многоэтажных жилых домах – нормы разрешают устанавливать трубы данного типа, при соблюдении следующих условий. Минимальное расстояние до оконных и дверных проемов, расположенных на одном уровне, не менее 0,5 м. До окна, расположенного над дымоходной трубой, не менее 1 м.
  Опасность отравления продуктами сгорания, выводимыми через коаксиальную трубу, в случае применения конденсационного котла, отсутствует. При условии грамотного монтажа системы, влияние отводимых дымовых газов на жителей верхних этажей незначительно. Нарушения в процессе установки, приводят к выпадению конденсата на окнах соседей.
• Противопожарные нормы и требования безопасности. Величина зазора между деревянной стеной и коаксиальным дымоходом 5 см. Минимальный зазор обусловливается тем, что в процессе работы поверхность наружного контура трубы практически не нагревается. Необходимо устанавливать негорючие материалы между коаксиальной трубой и стеной из дерева. Оптимально использовать базальтовый утеплитель.
  Регламентируемое расстояние от коаксиального дымохода, относительно окон и дверей соседних домов и других построек, не менее 1,5 м. Участок не должны преграждать стены, столбы деревья и т.д. Выведение продуктов горения от конденсационного котла в обычный дымоход, вместо коаксиального, запрещается.
• Коаксиальный дымоход может быть, как горизонтальным, так и вертикальным. Установка коллективной системы дымоотведения проводится только после получения разрешения газовой службой. Не допускается подключения в одну сеть котлов с принудительным и естественным отводом продуктов сгорания.
• Горизонтальный участок – прокладка двухканального дымохода через смежное нежилое помещение допускается, только если длина трубы не превышает 3 метров. В турбированных моделях, с наличием функции принудительного отведения продуктов сгорания, допускается увеличить горизонтальный участок до 5 м.
• Ограничения на вывод через фасад. Необходимо тщательно соблюдать запрет на стекание конденсата на землю. Трубу устанавливают под уклоном к котлу. Если присутствует конденсатоотводчик, допускается сделать уклон выходного патрубка к грунту, для отвода дождевой воды. При коллективном подключении потребуется согласовать утилизацию скопившегося конденсата, в органах санэпиднадзора.
• Нормы монтажа – коаксиальный дымоход должен выступать от стены на расстояние не менее 30 см. Для турбированных котлов, с участком дымохода около 1 м, обязательно устанавливается суживающая диафрагма – узел, компенсирующий недостаточную длину дымохода. Диафрагма в коаксиальном дымоходе нужна для ограничения поступления воздуха в закрытую камеру сгорания. Турбированные котлы рассчитаны на использование дымохода длиной 5 м. Диафрагма нивелирует разницу.
• Обслуживание коаксиальной трубы – ежегодно проводится обслуживание системы, в начале и конце отопительного сезона. Удаляется скопившийся конденсат, проверяется герметичность стыков и отсутствие прогорания в конструкции.

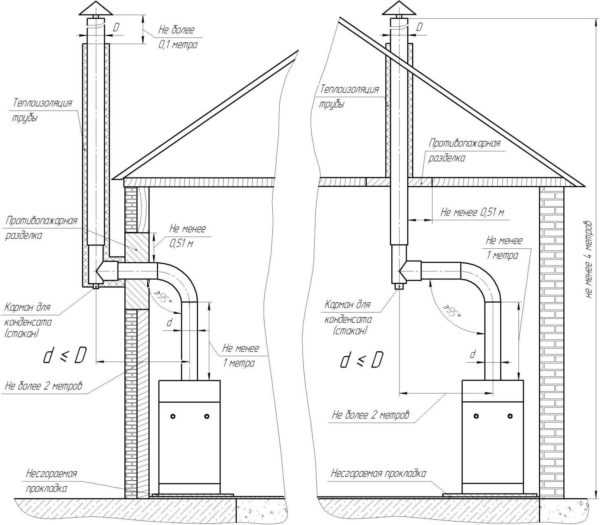

Монтаж: рекомендации и схемы, основные этапы монтажа дымохода

Монтаж дымохода разбивается на несколько этапов – это подготовительные работы, непосредственно монтаж, затем подключение, запуск и, при необходимости, отладка всей системы.

Общие требования

При объединении нескольких теплогенерирующих установок, для каждого из них создается свой дымоход. В исключительных случаях допускается врезка к общему дымоотводному колодцу, но при этом должна соблюдаться разница в высоте не менее одного метра.

Вначале проектируются и рассчитываются параметры дымохода, которые базируются на рекомендациях производителей газовых котлов.

При подведении расчетного результата внутреннее сечение трубы не может быть меньше диаметра выходного патрубка котла. А согласно проверке по НПБ-98 (нормам пожарной безопасности), начальная скорость естественного газового потока должна составлять 6-10 м/сек. И к тому же сечение такого канала должно соответствовать общей производительности агрегата (8 см2 на 1 кВт мощности).

Этапы установки

Дымоходы для газовых котлов монтируются снаружи (приставная система) и внутри здания. Наиболее простой является монтаж наружной трубы.

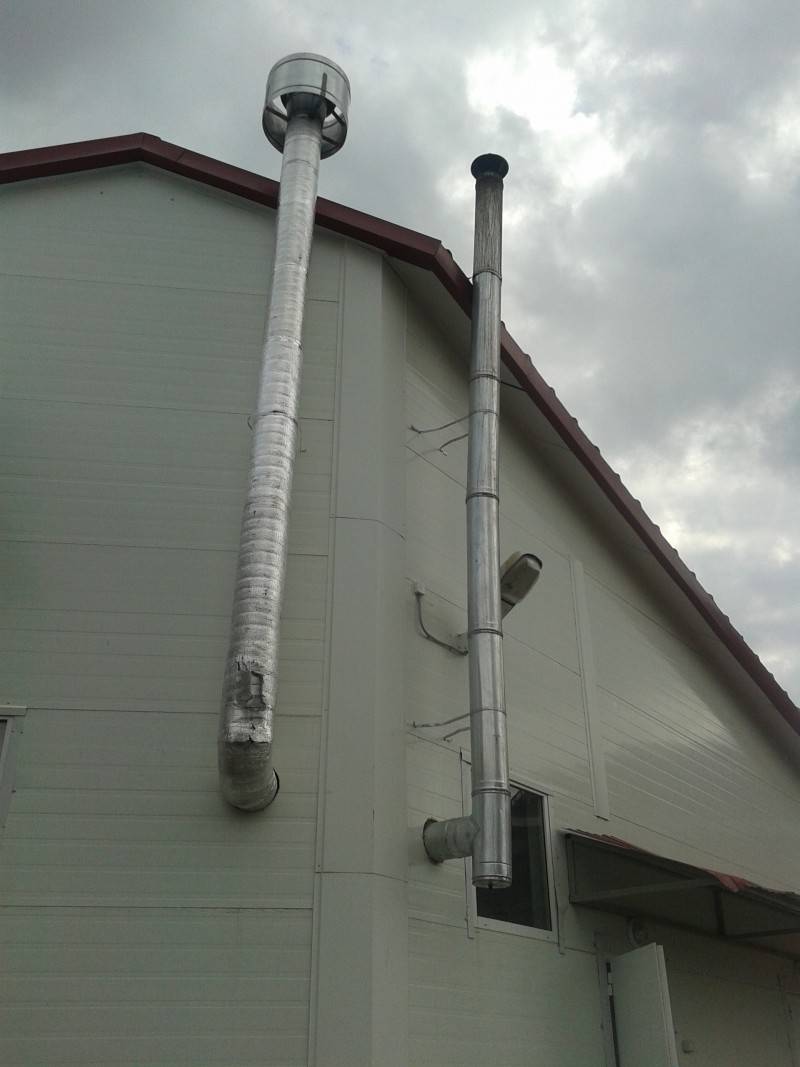

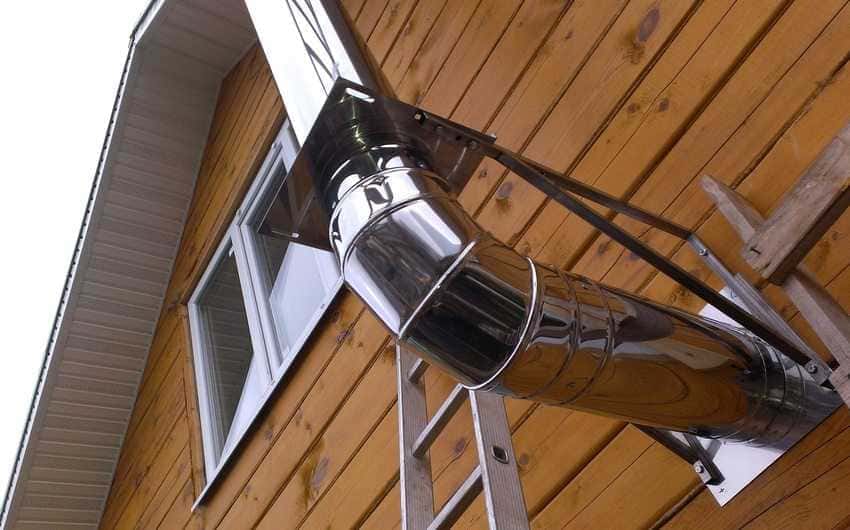

Монтаж внешнего дымоходаИсточник astroyresurs.ru

Установка дымохода у настенного котла делается следующим образом:

1. Вырезается в стене отверстие. Затем вводится в него отрезок трубы.
2. Собирается вертикальный стояк.
3. Уплотняются соединения огнеупорной смесью.
4. Фиксируются настенными кронштейнами.
5. Сверху закрепляется предохраняющий от осадков зонт.
6. Наносится антикоррозийное покрытие, если труба из металла.

Грамотный монтаж дымохода гарантирует его непроницаемость, хорошую тягу, не дает скапливаться саже. Выполненная специалистами установка значительно сократит расходы на уход за этой системой.

В случае обустройства проема под трубу в крыше дома, применяются специальные короба с фартуками. При этом на конструкцию в целом влияют такие факторы как:

• Материал, из которого изготовлена труба.
• Наружное оформление дымохода.
• Вид покрытия кровли.

Основным фактором, влияющим на выбор конструкции, является температура газа, который проходит по трубе. При этом по нормативам расстояние между трубой дымохода и горючими материалами должно быть не меньше 150 мм. Наиболее совершенной считается система сборки сегментами, где все элементы собираются методом холодного формирования.

Видео описание

Как производится монтаж дымоходной трубы, смотрите в следующем видео:

Подключение керамического дымохода

Керамические дымоходы сами по себе практически вечные, но так как это достаточно хрупкий материал, то надо четко себе представлять, как правильно выполняется подключение (стыковка) металлической части дымохода и керамической.

Стыковка может выполняться только двумя способами:

По дыму – металлическая труба вставляется в керамическую

Здесь важно помнить, что внешний диаметр металлической трубы должен быть меньше, чем у керамической. Так как тепловое расширение металла гораздо больше, чем у керамики, то в противном случае стальная труба нагревшись попросту разорвет керамическую.

По конденсату – металлическая труба надевается на керамическую.

Для обоих способов специалистами используются специальные переходники, которые с одной стороны оборудованы прокладкой для контакта с металлической трубой, а с другой, которая контактирует непосредственно с дымоходом, обернуты керамическим шнуром.

Стыковка должна проводиться через одностенную трубу – у нее больший коэффициент теплоотдачи. Это значит, что дым, пока дойдет до переходника, успеет немного остыть, что в итоге продлевает срок службы всех материалов.

Видео описание

Подробнее про подключение к керамическому дымоходу в следующем видео:

К дымоходам для газовых котлов ВДПО показывает большие требования, из-за этого монтаж его должны производить специализированные бригады. Поскольку грамотная установка гарантирует не только длительную эксплуатацию устройства, но и сделает безопасными условия проживания в частном доме.

Расположения на крыше

Трубы дымоотвода обязаны возвышаться над коньком на 0,5 м или выше, причем расстояние от окончания парапета до трубопровода обязано быть не больше 2 м.

Если ось трубы находится на расстоянии 1,3-1,8 м от конька, то она обязана возвышаться над ним на 0,5 м или выше.

Если же труба находится от конька намного дальше, то ее делают по высоте такой же, как и непосредственно конек. Трубу можно установить ниже, если ее расстояние от конька больше 3 метров. В таком случае необходимо условно провести от конька вниз линию относительно горизонта под углом 12°. Высота трубы обязана достигать этой черты. То есть, чем дальше находится дымоотвод от конька, тем меньше делается высота трубы.

Наружную часть дымохода необходимо непременно утеплить. Если проигнорировать это правило, то на поверхности трубы начнет собираться конденсат. Вода может попасть вовнутрь дымоотвода, это может привести к коррозии и выходу из строя конструкции.

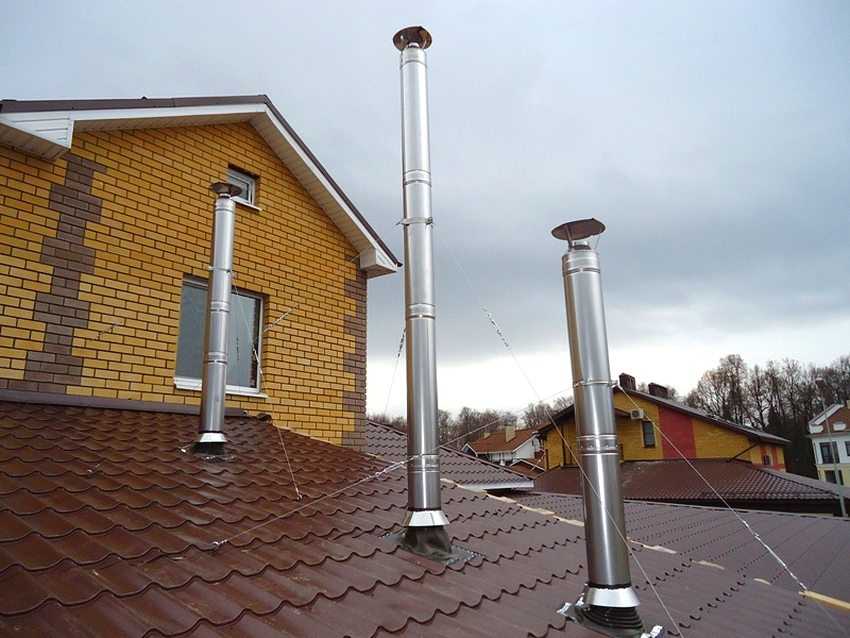

Дымоходы для газовых котлов из нержавеющей стали

Дымоотводы из стали могут иметь одностенную и двухстенную конструкцию. Однослойные вытяжные трубы можно устанавливать в отапливаемых помещениях и использовать для гильзования кирпичных дымоходов. В трехслойных системах между двумя трубами есть теплоизоляционная прослойка, что дает возможность применять их как для внутреннего, так и для наружного монтажа.

Ввиду того, что в газовом топливе содержатся примеси серы, при выводе отработанных продуктов ее пары оказывают агрессивное воздействие, разъедая стенки дымоотводных каналов. Поэтому при производстве дымоходов из нержавеющей стали для газовых котлов используют жаропрочный и кислотостойкий материал марки AISI 316L. Его применение во многом увеличивает срок эксплуатации систем дымоотвода.


Дымоходы из нержавеющей стали обладают множеством преимуществ, среди которых такие, как низкий вес, устойчивость к возгоранию и агрессивным химическим воздействиям.

Из слабых сторон нержавеющей трубы дымохода для газового котла можно отметить не совсем эстетический внешний вид. К преимуществам относят:

• стойкость к коррозии и агрессивному химическому составу;
• легкий вес, отсутствие необходимости в устройстве основания;
• негорючесть материала — нержавейка не плавится даже при температуре 500 ºС;
• модульность конструкции — заводской выпуск большого количества тройников, переходников и колен позволяет встроить дымоход в любой дом;
• заводской выпуск всех элементов стального дымоотвода позволяет собрать и вывести его под любым удобным углом;
• абсолютно гладкая круглая внутренняя поверхность — обеспечивает минимум препятствий на пути вывода продуктов сгорания;
• возможность монтажа в уже построенном доме;
• вполне доступная цена дымохода для газового котла.

При устройстве наружного дымохода из стали высока вероятность образования точки росы: если температура снаружи низкая, отводимые пары образуют конденсат и создается водяная пробка. Она закупоривает канал, не давая продуктам выйти, и тем самым блокирует процесс горения. Избежать этого можно, если разместить трубу в выложенном канале дымохода из кладки кирпича. Этот прием решит и эстетическую сторону сооружения.

Конструкции дымоотводов из нержавеющей стали просты в обслуживании.

Другой вариант избежать образования водяной пробки — использовать сэндвич-конструкцию из двух труб, одна из которых защищена слоем базальтовой ваты. Такая система выносного дымохода уже не нуждается в дополнительном утеплении. Диаметр дымохода для газового котла подбирают таким образом, чтобы он совпадал с сечением выводного отверстия оборудования.

На заметку! Дымоходы из нержавеющей стали легко обслуживаются, однако один раз в 3 года необходимо, чтобы систему осмотрел специалист.

Принцип установки дымохода для газового котла

Монтаж газового котла своими руками – делаем правильноВ процессе монтажа дымохода очень важно помнить о несложном алгоритме работы, в соответствии с которым и должна устанавливаться система:

1. Для начала следует внимательно выполнить сборку всех составляющих трубы.
2. После этого на участках прохождения конструкции через коммуникации дома нужно смонтировать особые детали прохода.
3. Еще один важный момент – изолирование тех частей системы, которые непосредственно соприкасаются с горючими веществами.

К основным функциональным частям дымоходов принято относить следующие:

• переходник, соединяющий котел отопления с трубой дымохода;
• тройник, оснащенный особым штуцером, расположенным снизу. Этот элемент призван удалять весь появляющийся конденсат;
• кронштейн и стеновой хомут в качестве основных крепежных деталей;
• патрубок прохода;
• специальные отводы, монтируемые на расстоянии не более 2 м непосредственно от начала трубы, в противном случае появляется вероятность снижения силы тяги оборудования;

Какие есть требования к дымоходу для газового котла отопления

К этим нормам монтажа можно отнести следующий список:

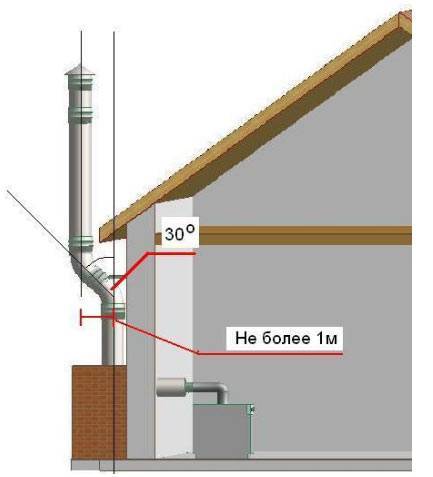

максимально допустимый уклон частей дымохода – 30°;
ответвление в сторону не должно быть больше 1 м;
поперечное сечение конструкции не должно иметь никаких сужений и ощутимых выступов;
колен трубы должно быть не больше трех, при этом важно, чтобы радиус закругления превышал диаметр самой трубы;
на месте поворотов дымохода крайне важно оборудовать специальные отверстия и люки, предназначенные для чистки системы и удаления из нее накопленного конденсата;
в том случае, если дымоход имеет прямоугольную форму, то его стороны не должны иметь вытянутый вид;

снизу систему нужно оснастить капельником и ревизией;

детали конструкции ни в коем случае не должны прогибаться;
колена трубы требуется одевать друг на друга не менее чем на половину ее диаметра;
элементы соединения должны плотно стыковаться друг с другом и не иметь никаких зазоров;
на участке прохождения дымохода через кровлю дома соединений быть не должно;
минимальный уклон по отношению к газовому котлу – 0,01°;
важно добиться того, чтобы внутренняя поверхность трубы была гладкой и не имела шероховатостей и неровностей;
максимальная суммарная длина горизонтальных участков дымохода в готовых сооружениях – 6 м, в недостроенных – 3 м;
чуть ниже тройника требуется оборудовать особое пространство длиной минимум в 25 см, именуемое карманом, чтобы беспрепятственно чистить трубу;
необходимо расположить конструкцию так, чтобы она находилась не менее чем в 25 см от поверхностей дома, а в том случае, если используемые в системе материалы не являются горючими – 5 см;
там, где дымовая труба пересекает те участки здания, которые не получает обогрева, нужно предусмотреть теплоизоляцию;
чтобы отвод продуктов сгорания проходил максимально безопасно, следует оснастить систему специальными заслонками, именуемыми шиберами и способными легко открываться и закрываться;
в том случае, если механизм оснащен стабилизатором тяги, то устанавливать заслонки будет не нужно.

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

• Труба изготавливается из шамотного кирпича.
• Для возведения стенок применяется раствор глиняный или специальный клей.
• Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.

Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru

• Кладка обеспечивает герметичность.
• На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
• Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.

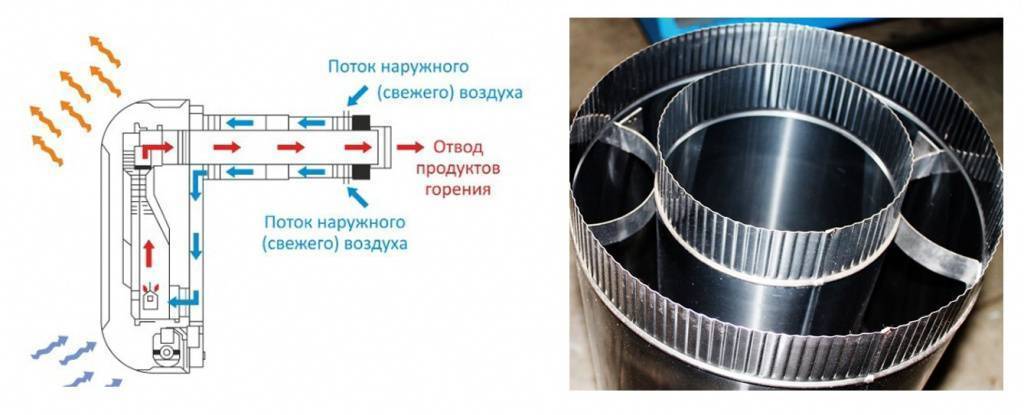

Коаксиальный дымоход – это труба в трубеИсточник rubankom.com

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

• Дымоотводный канал из керамического материала.
• Прослойка утеплителя или воздушное пространство.
• Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.

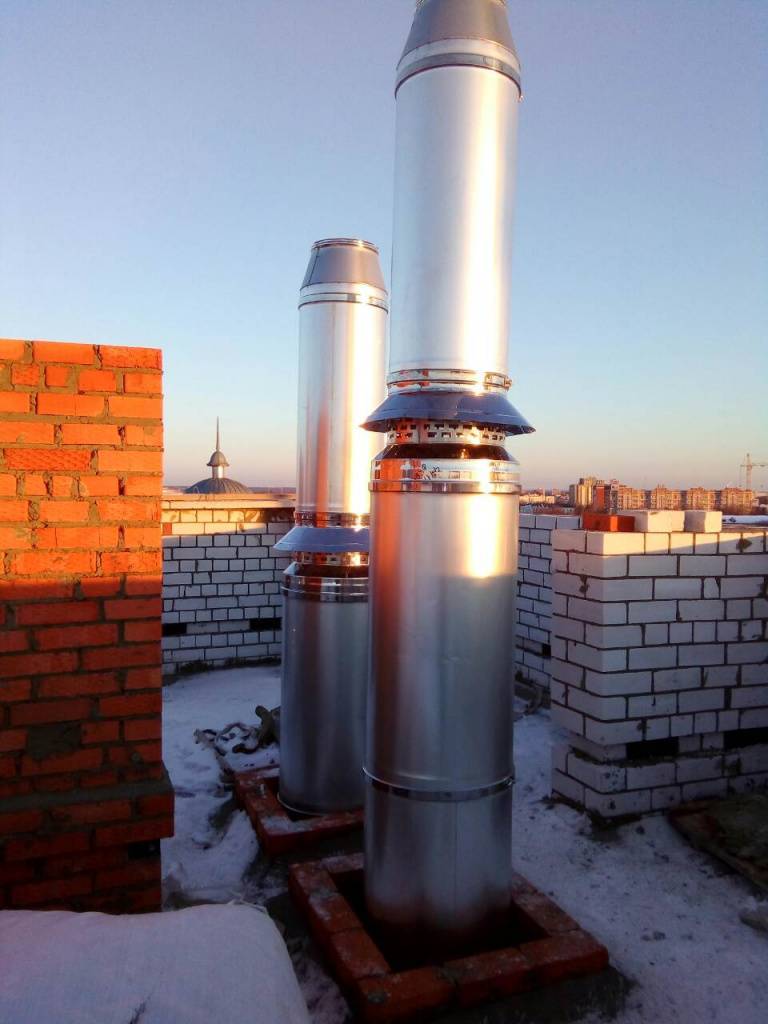

Дымоход из нержавеющей сталиИсточник pech-kamin.ru

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

• Длительный период эксплуатации.
• Многофункциональность.
• Сравнительно низкая стоимость.
• Большая прочность.
• Вероятная реализация изделия всякой сложности.

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

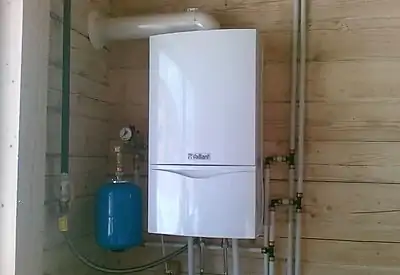

Устройство дымохода для настенного газового котла

Принцип работы коаксиального дымохода выглядит следующим образом.

По внутренней, меньшего диаметра, трубе производится отвод продуктов из камеры сгорания. В процессе отвода дымовые газы охлаждаются за счёт холодного воздуха в наружной трубе, что снижает пожароопасность.

По внешней, большего диаметра, трубе подаётся уличный воздух к горелке. За счёт температуры уходящих газов воздух к горелке подаётся уже подогретым, что увеличивает КПД отопительного агрегата.

Главное отличие дымохода настенного котла от системы дымоотведения напольного котла состоит в отсутствии вертикальной дымовой трубы. Это обусловлено тем, что горелки настенных котлов с закрытой камерой сгорания снабжены вентиляторами. Для поддержания процесса горения не требуется дополнительная тяга, которая в напольных котлах создаётся за счёт длины и диаметра дымовой трубки.

Важным преимуществом отопительной системы на основе настенного газового котла над аналогичной с напольным — является отсутствие необходимости сооружения приточно-вытяжной вентиляции. Как следствие, настенный — с закрытой камерой сгорания можно разместить, например, на кухне, параметры которой удовлетворяют действующим нормам и правилам.

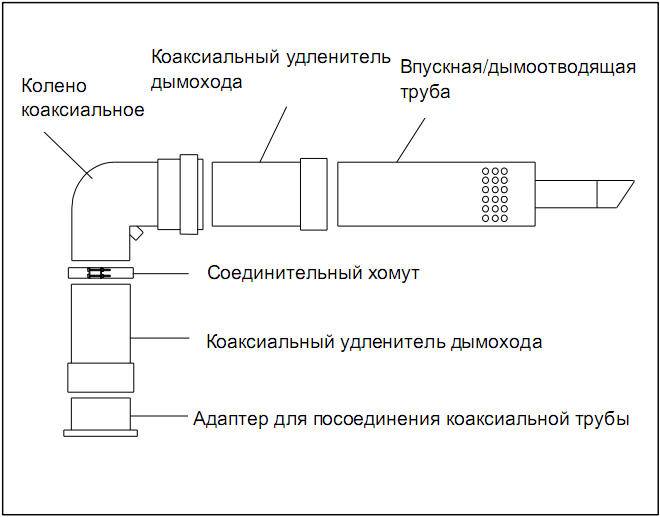

В стандартную поставку системы дымоудаления настенного газового котла, как правило, входит:

• коаксиальная труба из 2 сегментов: один для вертикального участка от котла, второй для горизонтального, для вывода через стену;
• поворотное колено 90 градусов, 1 штука;
• герметичные прокладки, обжимные хомуты;
• декоративные накладки, как опция.

В некоторых случаях может потребоваться дополнительное приобретение удлинителей коаксиальной трубы, второго поворотного колена на 90 или 45 градусов, тройника для присоединения двух котлов к одному дымоходу.

Коаксиальные трубки и соединительные элементы к ним изготавливаются из стали и окрашиваются белой жаростойкой эмалью. Некоторые производители изготавливают наружный элемент из пластика для лучшей теплоизоляции. Наиболее распространённый типоразмер коаксиального: диаметр наружной трубы 100 мм, внутренней — 60 мм. Трубы большего диаметра встречаются на конденсационных котлах, обладающих наиболее высоким КПД и низкой температурой выхлопных газов. Увеличение диаметра в таких котлах является мерой для снижения количества образующегося конденсата.

Заказать или изготовить собственными силами

Собственник котла сам должен принять решение о том, чтобы заказать систему профессионалам либо сделать ее самому. Конечно же, самостоятельный монтаж сэкономит домашний бюджет, тем более, что конструкция очень проста и под силу домашнему мастеру, имеющему навыки работы с металлом и слесарными инструментами и способного работать на высоте.

В противном случае лучше обратиться к специализированной организации и воспользоваться услугами профессионалов. Тем более, что данная работа будет проверяться органами пожарного надзора с оформлением акта допуска в эксплуатацию, без чего котел просто не будет подключен к газовой магистрали.

Как работает конструкция

Воздушные массы с улицы попадают внутрь по трубе большего диаметра. Проходя по внешнему каналу, они поглощают тепло от внутренней, служащей для отвода отработанных газов. Движение воздуха различного качества и температуры происходит в разные стороны. В топочную камеру он попадает уже горячим, не тратится дополнительная энергия на его нагревание, что существенно увеличивает КПД. Вместе с этим уменьшается расход газа в единицу времени, это делает отопительное оборудование гораздо более экономичным.

Нагреваясь от внутренней части, воздух наружного канала одновременно охлаждает ее, предотвращая перегревание. Такая особенность, во-первых, обеспечивает долгий срок службы, а во-вторых, делает возможным его установку даже в деревянном доме без какой-либо дополнительной защиты: в исправном состоянии он совершенно не пожароопасен. Но все же его часто дополнительно теплоизолируют базальтовым утеплителем, так как это значительно улучшает тягу и КПД.

Заключение

Устройство дымоходных труб — ответственный процесс. При ошибках в монтаже возможен выход системы из строя, нанесение серьезного вреда здоровью и даже угроза жизни человека. Также при несоблюдении требований и нормативов потребуется более частая чистка трубы, поскольку на ее стенках в большом количестве будет оседать зола.

Подключенный газовый котел

Поэтому к процессу монтажа, особенно если речь идет о сложной системе дымохода, рекомендуется привлечь квалифицированных специалистов, которые составят отдельный проект, а также проведут все необходимые расчеты, обеспечат бесперебойное функционирование газового оборудования.
