Гибкая черепица – как укладывать: технология, способы и пошаговые инструкции

Особенности монтажа обрешетки

Как класть гибкую черепицу? В связи с тем, что материал не поражают плесень и грибки, он не портится и не гниет. Однако его укладывают на древесину, которая повреждается при повышенной влажности. Что необходимо в связи с этим предпринять? Все деревянные конструкции должны быть обработаны антисептическими пропитками. Однако и это еще не все.

Для того чтобы древесина служила долгие годы, она должна подвергаться естественной вентиляции. Для этого между гидроизоляционным слоем и основой под плиты кровли необходимо оставить зазоры в 5 мм. Порой для этого устраивают контробрешетку, к которой и крепят основание. Кроме того, по периметру кровли делают специальные вентиляционные отверстия, располагая их в свесах. Для предотвращения попадания в такие отверстия птиц и насекомых их закрывают сетками.

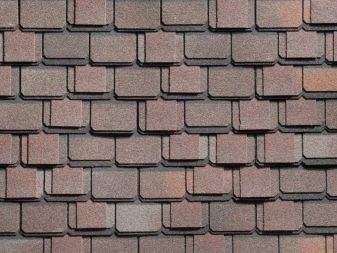

Важные сведения о гибкой черепице

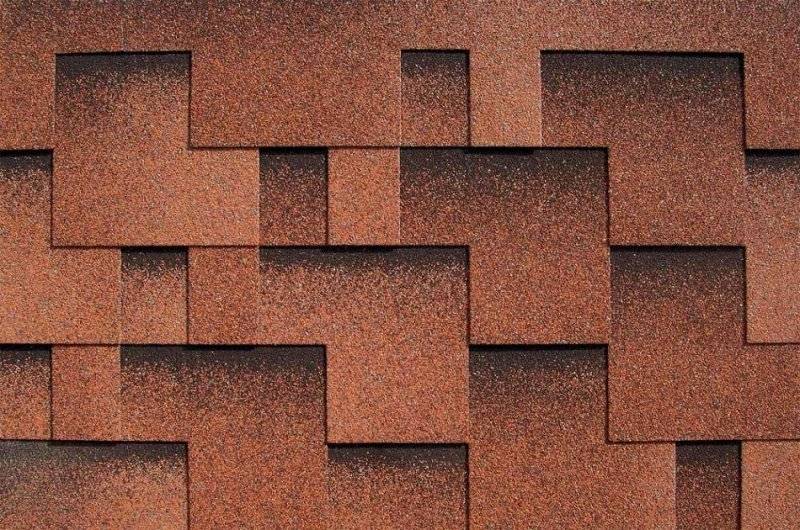

Это мягкий кровельный материал, являющийся при этом долговечным и достаточно прочным. Его основа – это стеклохолст, покрытый с двух сторон битумным слоем. Лицевая сторона – наружная – имеет, как правило, специальную посыпку из минеральной крошки. Эта посыпка предназначена для защиты от внешних негативных воздействий, таких как ветер, атмосферные осадки. Кроме того, с такой посыпкой гибкая черепица выглядит красиво и необычно.

К преимуществам гибкой черепицы относят долговечность и прочность

Нижняя поверхность черепицы имеет липкий слой, благодаря которому материал надежно держится на предварительно подготовленном основании. Липкий слой повышает герметичность кровли, ее устойчивость к погодным явлениям.

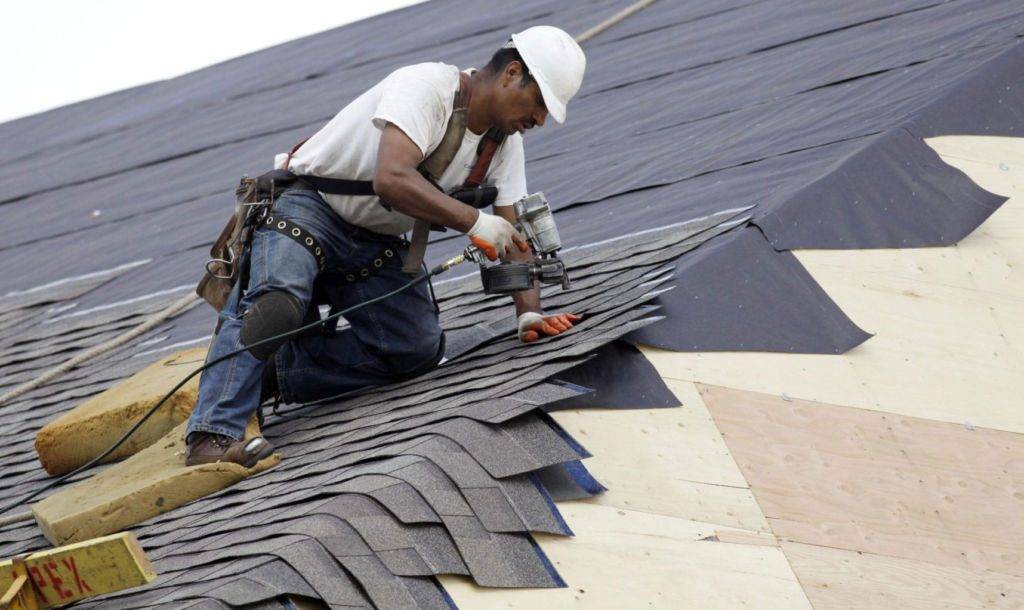

Фиксация гибкой черепицы пневмопистолетом

Что учитывать при укладке гибкой черепицы

Если правильно уложить битумную черепицу и эксплуатировать ее в соответствии со всеми правилами, то она прослужит не менее 30 лет. Материал можно использовать для отделки любой крыши, в том числе со сложными геометрическими формами. Черепица почти не нагружает фундамент и стропила, но при этом весьма прочная; по своим характеристикам она ничуть не хуже металлочерепицы. Укладка гибкой черепицы ничего сложного собой не представляет, а разнообразие форм/оттенков позволяет подобрать ее для дома в любом стиле.

Укладывать гибкую черепицу достаточно просто

Кровля из битумной черепицы своими руками

Монтаж мягкой кровли

Чтобы крыша не была разнооттеночной, нужно использовать сразу несколько упаковок черепицы. Цвет, конечно, не будет одинаковым, но он, по крайней мере, будет однородным. Работа начинается с середины ската. Черепичную плитку следует укладывать вертикальными рядами. Передвигайтесь от центра к фронтам

Важно следить за зазором, который должен составлять 2–3 см между краем черепицы и карнизной плиткой. Этот момент важно выверить при кладке первого ряда

Для формирования привлекательного рисунка крайнюю часть черепицы второго ряда нужно обрезать. Это делается обычно по центру. При необходимости элементы гибкой черепицы можно срезать по краю карниза. Важно также чтобы эти края, подверженные обрезке, были впоследствии обработаны битумным клеем. Промазывайте клеем полоску, шириной около 100 мм.

Гвозди для крепления гибкой черепицы

Для битумной черепичной плитки следует предусмотреть альтернативный крепеж. К обрешетке ее нужно прикрепить гвоздями. Делается это при укладке соседствующих друг с другом рядов. На один гонт прибивается около пяти гвоздей. Это обусловлено тем, что между собой и к обрешетке со временем битумная плитка приклеится вследствие солнечного тепла.

Шаг 4. Выбор крепежных элементов

Чтобы закрепить гибкую черепицу, вам понадобятся специальные гвозди с широкими шляпками

Крайне важно их будет прибивать так, чтобы шляпка находилась в одной плоскости с поверхностью каждого гонта, и при этом не «врезалась» в него. Кроме того, гвозди для мягкой черепицы обязательно должна быть оцинкованным

Гвозди для монтажа мягкой черепицы делятся на такие виды:

• Толевые гвозди. У них настолько заточено острие, что при заглублении в битумный слой они не нарушают его целостность. Такие гвозди выпускают оцинкованными или вообще без защитного слоя. Конечно же, незащищенные – самые дешевые, но при этом они совсем не практичны и быстро начинает ржаветь. Такие подходят только для сборки мебели или сооружение времянок.
• Ершеные гвозди. На рабочем стержне у них есть специальные зубчики, которые направлены в сторону шляпки. Такие нелегко забиваются в древесину, правда выдернуть их даже гвоздодером достаточно тяжело. И чаще всего в процессе демонтажа у ершенных гвоздей просто срезают шляпку – и все. Они настолько крепко фиксируют кровельное покрытие, что чаще применяются для шифера, чем для мягкой кровли.
• Трефовые гвозди имеют на рабочем стержне продольные канавки и перемычки, и для мягкой кровли они подходят меньше.

Мы рекомендуем вам в качестве кровельных гвоздей конкретно для гибкой черепицы брать именно оцинкованные ершеные, с диаметром шляпки 8-9 миллиметров. Еще выпускают особые гвозди для битумных гонтов, и они отличаются от стандартных аналогов.

Такие изготавливают из прочной стальной проволоки, которую автоматически разрезают на равные куски, далее с одной стороны заготовка затачивается, а с другой – расклепывается в форму шляпки. Если вы встретили такие в продаже, можете приобрести.

Но важно при этом, чтобы сами гвозди соответствовали ГОСТу 4030-63: диаметр стержня 3,5 мм, а диаметр шляпки не менее 8 мм. Все дело в том, что в работе с конкретно битумной черепицей самый неприятный момент – когда гвозди при очередном ударе просто погружаются в битумный слой и нарушают при этом целостность покрытия

А вот расширенная шляпка уже так просто «утонуть» не сможет. И чем она больше, тем лучше станет держать гонт, почему и качественные гвозди для гибкой черепицы напоминает канцелярскую кнопку. Причем для однослойной и двухслойной черепицы понадобятся гвозди с параметрми 30х3,5 мм, a для трехслойной – 45х3,5 мм.

К слову, некоторые горе-строители не понимают, почему нельзя просто подогреть полотна мягкой черепицы и приклеивать их на настил, зачем именно гвозди и вся возня, связанная с ними? На самом деле использование открытого огня на такой кровле запрещено из-за элементарных соображений пожарной безопасности. Поэтому забудьте об этой рискованной идее и арендуйте автоматический прибор.

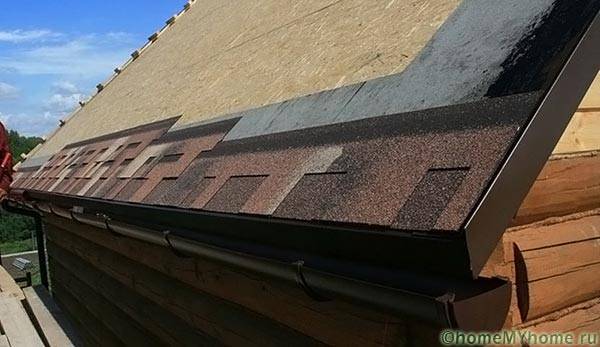

Особенности установки карниза черепицы

Для того чтобы создать ориентиры, лучше предварительно отметить крышу строительным шнуром с покрытием. Горизонтальные линии применяются по пяти рядах гибких плиток. Вертикали берут по шагам одного винта.

После подготовки и маркировки поверхности кровли вы можете спокойно продолжать установление гибких плит, соблюдая алгоритм:

• Первая строка черепицы монтируется на весу. Вы можете взять специальную гребне-карнизную плитку или своими руками вырезать начальный элемент путём обрезки лепестков обычной черепицы. С краю металлического стержня необходимо отступить на 0,8−1 см и клеить на карниз битумную черепицу. Для склеивания с клеящего слоя необходимо снять защитную ленту и обработать места мастикой.
• Плитка закреплена кровельными гвоздями со слоем, равным ширине лепестка. Широкая шапочка должна быть чисто параллельной поверхности непрерывного каркаса. Искривления недопустимы.
• Гвозди забиты, отступив от верхнего края на 2−3 см. Точки крепления должны перекрываться следующей строкой крыши.
• Подходит к первому ряду. Начните лучше с центром рамы, чтобы облегчить горизонтальное выравнивание. С нижней линии стартовой линии нужно отступить 1−2 см и приклеить его испытанным способом. Пристегните четыре гвоздя на расстоянии 2−3 см от паза между лепестками.
• Установку второго ряда также удобнее начинать изнутри. Но битумная черепица должна быть смещена таким образом, чтобы лепесток был над пазом первого ряда плиток, а точки закрепления были полностью закрыты.
• Верхний угол плитки, установленный рядом с фронтоном, обрезанный в виде равностороннего треугольника со сторонами 1,5−2 см. Обрезка нужна для отсечки воды.

Продолжайте устанавливать черепицу по линейному принципу, то есть положить целую серию друг за другом. Вы можете пирамидальным способом с «накоплением» с середины рамы к краю или по диагонали.

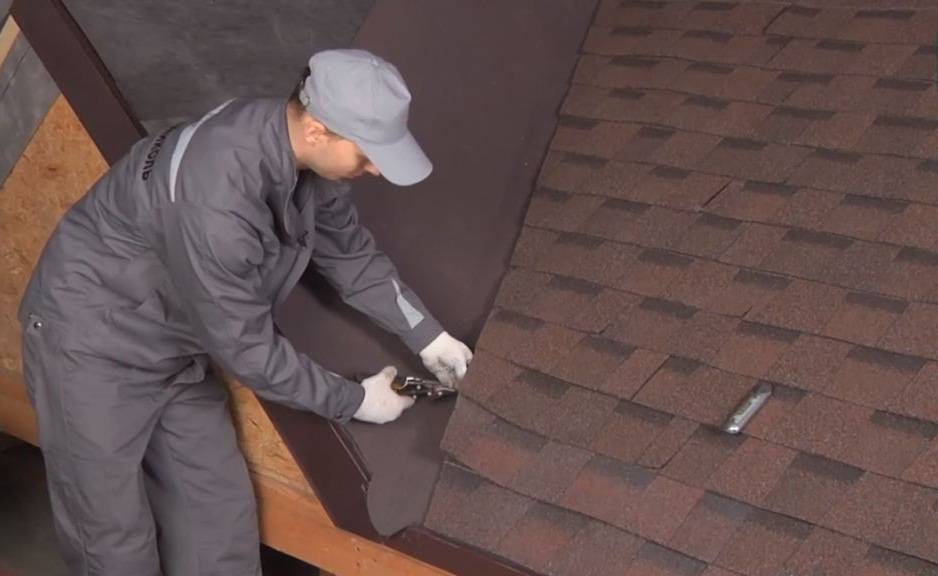

Примыкания

Наибольшее количество ошибок неопытные строители делают при выполнении примыкания кровли к вертикальной поверхности – стенке слухового окна или к квадратной дымовой трубе. Монтировать гибкую черепицу при этом надо в определённой последовательности. Нарушение технологии приводят к протечке.

Герметизацию примыкания необходимо выполнять с помощью ендовного ковра, который приклеивают на битумную мастику и фиксируют металлической планкой.

Если в построенном доме примыкание сделано неправильно или оно отсутствует, то положение можно исправить. Для этого необходимо выполнить следующее. Как показывает статистика немецких специалистов, примерно 45% случаев преждевременного выхода кровли из строя происходит из-за некачественного монтажа. Мы рассмотрели лишь наиболее часто встречающиеся ошибки укладки кровельного материала. Устранить их возможно и в ситуации, когда дом уже возведён. Но в большинстве случаев это влечёт за собой демонтаж кровельных материалов, дополнительные затраты сил, времени и денег

Поэтому крайне важно соблюдать все нюансы именно на этапе строительных работ

Производители кровельных материалов, которые заботятся о репутации своей продукции, заинтересованы в надёжности кровель заказчиков и поэтому стараются максимально снизить риск ошибок при работе строителей, создавая специальный сервис технической поддержки.

Ссылка по теме:  Виды гибкой (битумной или мягкой) черепицы

Полезные советы от профи

Многие люди мечтают построить идеальный дом своей мечты и завершить такую постройку красивой и надежной крышей. Однако нужно учитывать, что строительство последней должно осуществляться без каких-либо ошибок. Неправильный старт может обернуться плачевным финалом. Исправить многие проблемы, связанные с рулонной кровлей, бывает очень трудно.

Ознакомимся с полезными советами и рекомендациями от профессионалов, чтобы не столкнуться с серьезными минусами при монтаже рулонной кровли.

• Установку пластичной кровли лучше проводить в теплое время года. Однако некоторые мастера проводят такие работы в более холодные сезоны, например, зимой. При этом отделочные материалы нужно сначала подержать в условиях комнатной температуры, а в процессе монтажа прогревать их клейкий слой строительным феном.
• Подбирая материал, учитывайте коэффициент его перекрытия. Например, трехслойные покрытия часто имеют коэффициент больше 5. Это означает, что ими крыша покроется в 5 слоев.

• Укладывать пластичную кровлю на сплошную конструкцию из необрезной доски не рекомендуется, поскольку в таких условиях нет плоскостности скатов. При этом установив мягкую черепицу, вы подчеркнете абсолютно все дефекты основания.
• Если вы сделали разметку в процессе укладки гибкой кровли, нудно помнить, что по ней нельзя прибивать гонты. Она вам понадобится лишь в качестве ориентира для облегчения проведения дальнейших работ.
• Если вы решили постелить на крышу такую кровлю, специалисты рекомендуют обеспечить ей хорошую теплоизоляцию.
• В комплекте со многими фирменными кровельными материалами идет технологическая карта.

• Распространенной ошибкой мастеров является слабое закрепление основы. В такой ситуации кровельные гвозди с течением времени могут вылезти из древесины, повредив ее.
• Не забывайте оставлять вентиляционные отрезки между досками или листовыми основами. В иной ситуации в условиях мокрой погоды эти конструкции могут набухнуть и повредить гидроизоляции, а также внешнему виду кровли.
• Прикрепляйте кровельные пластины как можно плотнее и качественнее. Это необходимо, чтобы под них не затекала вода.
• Выкладывая гибкую черепицу, следует быть осторожными. Постарайтесь избегать перегибов или сминаний. Кроме того, без особой необходимости нельзя ходить по этому материалу.

• Не забудьте заранее произвести расчет требуемых материалов. Их средний расход: гонты в упаковках 1,5-3 м куб. в зависимости от габаритов, учитывая нахлесты, как правило, требуется запас в 5%, 200 г/м мастики для ковра ендовы, 100 г/м для торцов, 750 г/м для примыкания, гвозди – 80 г/кВ м.
• Не бойтесь устанавливать мягкие покрытия на сложную крышу. Этот облицовочный материал подойдет для оснований абсолютно любой конструкции.
• Если вы боитесь самостоятельно проводить работу по монтажу гибкой кровли, то лучше обратитесь к специалистам. В противном случае вы можете соорудить ненадежную конструкцию и только зря переведете кровельный материал, который стоит не так дешево.

О том, какие бывают ошибки в монтаже гибкой черепицы, смотрите в следующем видео.

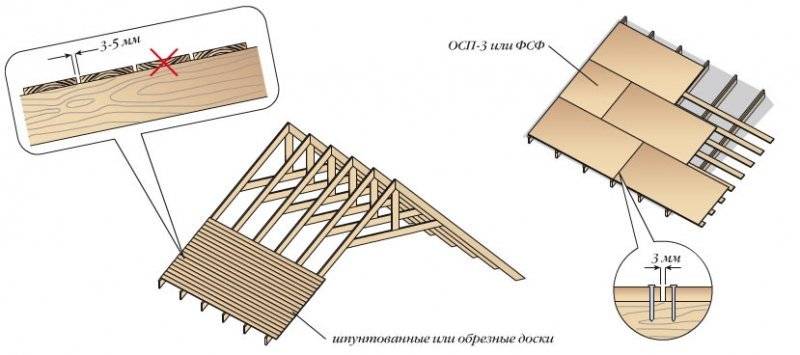

Монтаж гибкой черепицы: основание для ее укладки

Требования к основанию, на которое допускается укладка мягкой кровли, довольно жесткие – дело в том, что свое название (мягкая черепица) этот материал получил неспроста. Он действительно мягкий, и пластичность увеличивается в процессе его разогрева лучами вездесущего солнышка. Представьте себе, что будет, если уложить этот кровельный материал на обрешетку, которую изготавливают на крыше для металлочерепицы?

1. Во-первых, она попросту не ляжет на такое основание.
2. А во-вторых, если допустить, что ляжет, то просто примет его форму и будет выглядеть не очень красиво.

Именно по этой причине технология укладки гибкой черепицы предусматривает устройство ровного и гладкого основания. Как правило, поверх стандартной кровельной обрешетки с гидробарьером и прочими необходимыми элементами любой крыши настилается ОСП или влагостойкая фанера. В принципе, монтаж гонта допускается и на основание, набранное из отдельных досок, расстояние между которыми не должно превышать 0,5см, а их перепад по уровню – не более 2мм. Практика показывает, что даже в этом случае спустя год на поверхности кровли начинают просматриваться все перепады и зазоры между досками.

Гибкая черепица своими руками: подготовка основания фото

Движемся дальше и начинаем разбираться с вопросом, что такое подкладочный ковер под гибкую черепицу? В принципе, подкладка – это дополнительная защита крыши от протекания дождевых и талых вод. Она используется не на всех типах крыш – как правило, ее применяют на скатах, имеющих малый уклон или на больших плоскостях. Настилается подкладочный ковер поверх ОСП или фанеры внахлест друг на друга, начиная с самой нижней точки ската. Таким образом, верхняя полоса подложки перекрывает нижнюю и не дает воде затекать под нее.

Как укладывать гибкую черепицу своими руками: подкладочный ковер

Небрежное крепление пластин битумной черепицы

Если пластины кровли плохо закреплены, ветер поднимает их края, в результате чего вода может проникнуть под покрытие. К числу случаев неправильного крепления следует отнести недостаток крепежа, слишком высокое или низкое расположение их на пластине и прочие недоработки. Всегда следуйте рекомендуемой схеме крепления пластин и крепите их «по-штормовому» на всех крышах в ветреных областях и на крышах с уклоном более 10:12.

Правильно располагайте гвозди. Они должны проходить через крепёжную полосу непосредственно под клейкой полосой, где они будут прикрыты лепестками пластин следующего ряда. Открытые гвозди — верный путь воде под кровлю.

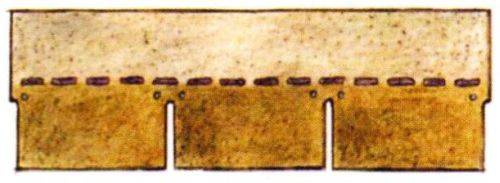

Типовая схема крепления — четыре гвоздя на пластину

Крепление «по-штормовому» — шесть гвоздей на пластину

Шаг 3. Выбор и установка подложки

Теперь самое время позаботиться о гидроизоляции. Она необходима в таких сложных местах, как примыкание, стыки и ендовы. Здесь полотна кладут снизу вверх с нахлестом 10 см в продольном и 15 см в поперечном направлении:

Мы рекомендуем вам использовать специально предназначенную подложку, а не рубероид или подобный материал, как это иногда делают. Дело в том, что у них и финишного кровельного покрытия – разные сроки эксплуатации, и даже условия использования!

И подобная попытка сэкономить приведет вскоре к вздутию всего кровельного ковра. Кроме того, ни один производитель не даст гарантии на кровлю, в пироге которой были задействованы материалы сторонних изготовителей.

К слову, до недавнего времени в России подкладочные ковры практически не использовались, да и сегодня немало людей норовят схитрить. Это логично, ведь к моменту строительства крыши часто оказывается, что запланированного бюджета на весь дом не хватает, и приходится идти на уступки

Но, если вы хотите уложить кровельное покрытие из гибкой черепицы и забыть о нем на долгие десятилетия, тогда не отказывайтесь от такого важного элемента

Всегда есть риск того, что вода проникнет в подкровельное пространство, особенно в таких сложных местах, как обход дымовых труб или контакт с установленной антенной. Бывают и внештатные ситуации, когда сильный ветер приподнимает гонты во время ливня.

Тем более, что подобрать кровельный ковер не тяжело, т.к. к нему предъявляются те же требования, что и к черепице: быть устойчивым к перепадам температур, обеспечивать надежную гидроизоляцию и служить долго. А современный рынок предоставляет немало вариантов, как импортных, так и отечественных. Тем более, что многие заводы в России сегодня работают на европейском оборудовании и по качеству продукции не уступают зарубежным аналогам.

Вообще подкладочные ковры бывают двух видов: самоклеющиеся и с механической фиксацией. Самоклеющиеся укладывают в основном в ендовах, а механические раскатывают на оставшейся площади кровли и фиксируют при помощи оцинкованных гвоздей:

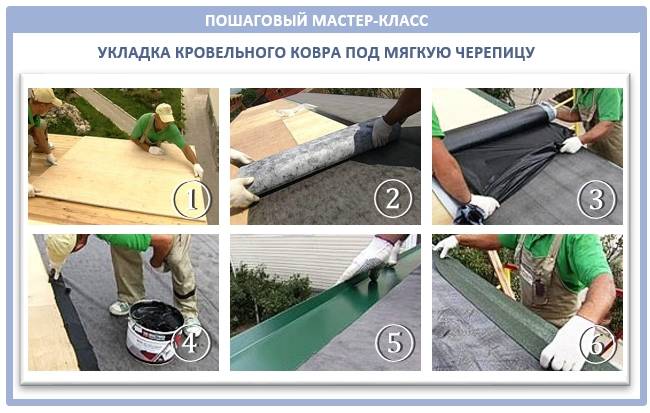

Вот процесс монтажа обычного кровельного ковра, который нужно будет фиксировать битумной мастикой:

Вот пример работы с более современным самоклеящимся кровельным ковром:

Так, для ендовы идеально подойдет самоклеющийся гидроизоляционный ковер. И, если скаты имеют наклон больше 18 градусов, тогда продумайте укладку ковра во всех местах вероятных протечек, а это: ребра, хребты, фронтонный свес и все выходы кровельных элементов.

А вот на кровлю с уклоном от 12 до 18 градусов понадобится уже сплошной гидроизоляционный ковер. До этого на карнизных свесах мы рекомендуем положить самоклеющийся битумно-полимерный материал, например, «Барьер», и при этом стремитесь к тому, чтобы сам ковер был без нахлеста – сплошным по всей длине:

Также заранее заизолируйте вентиляционные проходы, зоны вокруг мансардных окон и дымоходов. Перед самим монтажом гибкой черепицы промажьте своими руками битумной мастикой все проходные элементы – это не сложно.

Прежде, как вы начнете укладывать гибкую черепицу, нужно будет также усилить карнизные свесы. Фиксировать их нужно кровельными гвоздями с шагом 10-15 см. Вот на эту тему познавательный видео-урок от компании Технониколь:

Особенности работы с материалом

Перед тем, как покрыть крышу мягкой кровлей, необходимо убедится, что для работы подготовлено надежное основание. Также технология монтажа мягкой кровли предполагает выполнение работы при соблюдении определенных погодных условий. Если не соблюдать рекомендации производителя, можно столкнуться со следующими проблемами:

• Если укладывать битумную черепицу при температуре окружающей среды менее 5-10 градусов, то самоклеящийся слой на обратной стороне плиток не расплавляется самостоятельно. Чтобы расплавить битум приходится использовать газовую горелку или строительный фен. Однако, это затрудняет и замедляет укладку черепицы.
• Если выполнять укладку гибкой черепицы при температуре более 25 градусов, самоклеящийся битумный слой расплавляется слишком сильно и стекает вниз по скату. Кроме того, высокая температура приводит к деформации кровли.
• Если выполнять монтаж кровли в сырую погоду или во время дождя, стропильный каркас и обрешетка приобретают избыточную влажность, что негативно сказывается на сроке службы черепицы, приводя к загниванию.

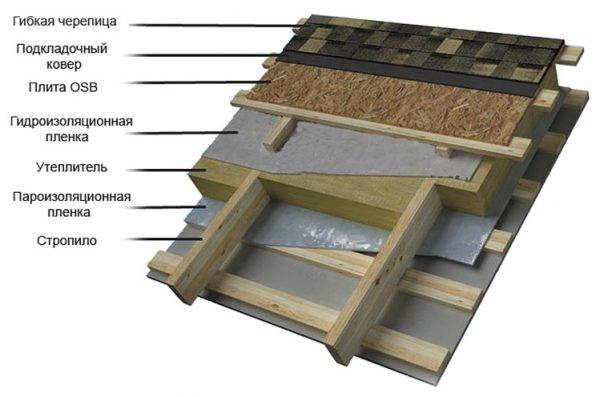

Состав кровельного пирога

Технология укладки гонта

Инструкция по монтажу

1. Монтаж подкладки. Она должна крепиться на все части крыши: торцовые, ендовы, карнизные, возле примыкания к внешним стенам, вокруг окон мансарды, труб. Небольшой уклон основания предопределяет укладку подкладки по всей его поверхности. Выполнять ее необходимо, начиная с верхней части крыши и опускаясь вниз. Стелить материал следует внахлест (10 см). Швы изделия нужно обязательно загерметизировать при помощи клея. Для того чтобы подкладка хорошо держалась на основании, лучше дополнительно зафиксировать ее гвоздями.

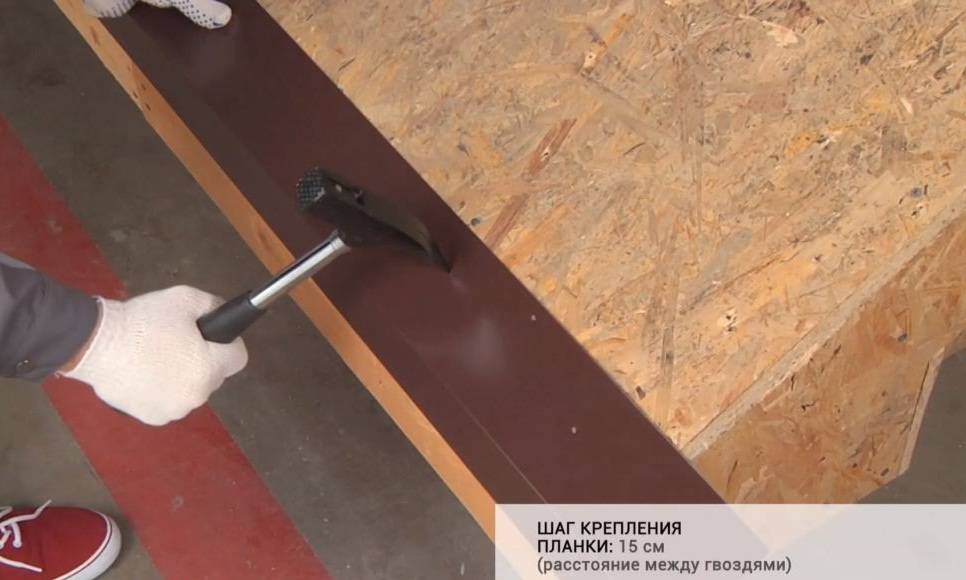

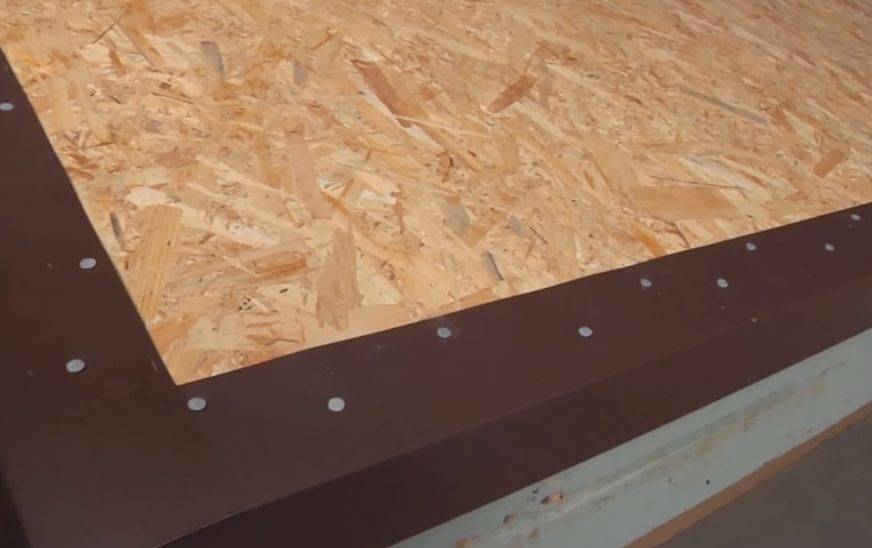

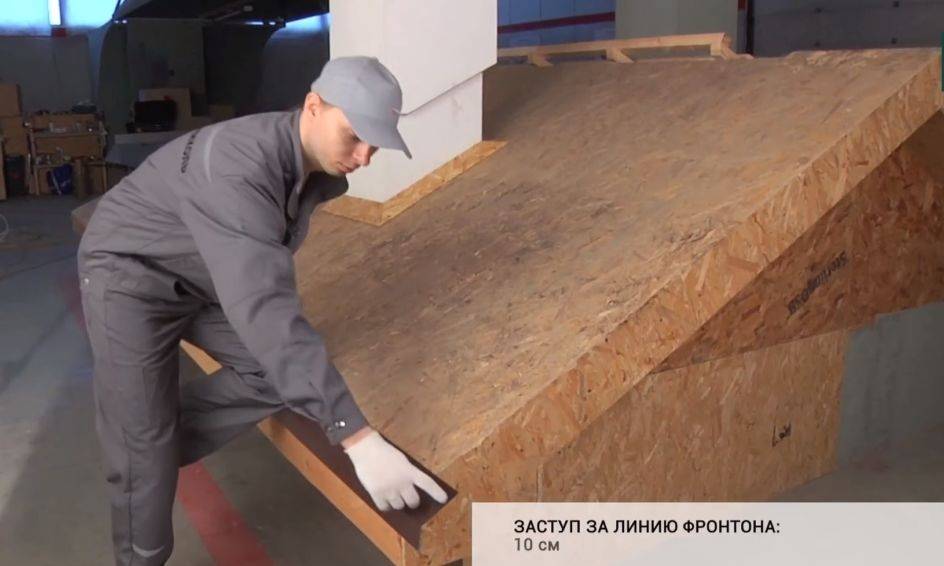

2. Установка карнизных планок и фронтонных планок. Делать это следует с определенным перекрытием на 2-3 см. Фиксация производится при помощи кровельных гвоздей. Расстояние между креплениями составляет не более 10 см. В местах стыков шаг составляет 3 см.

3. Укладка ендового ковра. Она нужна для того, чтобы обеспечить дополнительную гидроизоляцию. Материал должен обязательно соответствовать цветовой гамме черепицы. В противном случае он может нарушить сочетание.

4. Установка карнизной черепицы. Делать это следует встык. При этом от места сгиба планки нужно вверх отступить на несколько сантиметров.

5. Монтаж рядовой черепицы. Здесь нужно использовать материал из нескольких упаковок сразу. Это обеспечит однотонность покрытия. В этом случае гибкая черепица, монтаж можно производить только после полного ознакомления с инструкцией, укладывается, начиная от центра карнизного свеса, и продвигаясь к торцам. Первый ряд нужно закрепить так, чтобы рисунок обязательно совпадал с уже уложенным материалом. Располагаться он должен на 4 см ниже карнизной черепицы. Далее изделие нужно крепить так, чтобы концы листов находились на том же уровне, где и вырезы предыдущих пластин. Если материал расположился правильно, то можно снимать защитную пленку (или мазать основание мастикой) и приклеивать его. Дополнительно немного выше линии пазов плитки можно вбить несколько гвоздей.

6. Установка конькового материала. Каждую часть этой черепицы нужно крепить двумя гвоздями. Стелется она в этом случае внахлест 5 см. Плитки при этом следует укладывать так, чтобы их короткие стороны располагались параллельно коньку.

7. Проклеивание швов. Делается это специальным веществом.

Каждый ряд нужно укладывать со сдвигом на полметра на предыдущий. Это обеспечить герметичность кровли. Если вы решили использовать такой материал, как гибкая черепица, инструкция по монтажу листов будет очень полезной для вас.

О чем следует знать до начала монтажа?

Гибкая черепица весьма требовательна к тому, каково качество основания

Важно, чтобы основание было хорошенько выровненным и сплошным. Его можно сделать из разных материалов – ОСБ плит, дерева, фанеры и т

д. Также следует помнить, что при укладке черепицы между элементами должен оставаться незначительный зазор, необходимый для компенсационного расширения (при повышении температуры/влажности материал будет увеличиваться в размерах). Если зазоров не оставлять, то покрытие попросту пойдет волнами. Листы крепятся к обрешетке гвоздями либо саморезами – в любом случае, шляпки следует утопить в материал.

Цены на гибкую черепицу

гибкая черепица

Монтаж обрешетки под гибкую черепицу

Угол наклона крыши в зависимости от материала

Таблица. Шаг обрешетки и соответствующая ему толщина материала.

Шаг укладки, см	ОСБ плиты, см	Фанера, см	Доски, см
60	1,2	1,2	2
90	1,8	1,8	2,3
120	2,1	2,1	3
150	2,7	2,7	3,7

Шаг обрешётки под гибкую черепицу

Другим важным моментом является обустройство вентиляции. Необходимо наличие продух, отверстий для выхода и поступления воздуха из/в кровлю.

Калькулятор расчета пиломатериалов для сплошной обрешетки

Перейти к расчётам

Укажите запрашиваемые данные и нажмите«РАССЧИТАТЬ КОЛИЧЕСТВО ДОСОК ДЛЯ СПЛОШНОЙ ОБРЕШЕТКИ»

ОБЩАЯ ПЛОЩАЛЬ КРОВЛИ, м²

КАКАЯ ДОСКА БУДЕТ ИСПОЛЬЗОВАТЬСЯ

25×100 мм
25×150 мм
32×100 мм
32×150 мм

Расчет гибкой черепицы для двускатной крыши

Заключение по теме

Покрытие на крышу «Шинглас» – это реальная возможность за небольшие деньги решить задачу получения высококачественной кровельной конструкции, которая прослужит не менее полувека. Конечно, если саму мягкую кровлю уложить по правилам производителя. Но, как показывает информация из статьи, это не самый сложный процесс, не требующий особых инструментов, оборудования и материалов. К тому же компания Технониколь предлагает полный комплект собственного производства. То есть и черепицу, и подкровельные покрытия, и мастику, и вентиляционные элементы, а также капельники и фронтонные планки.
