Как сделать дренаж участка своими руками: делаем правильно дренаж, изучив проекты и виды систем

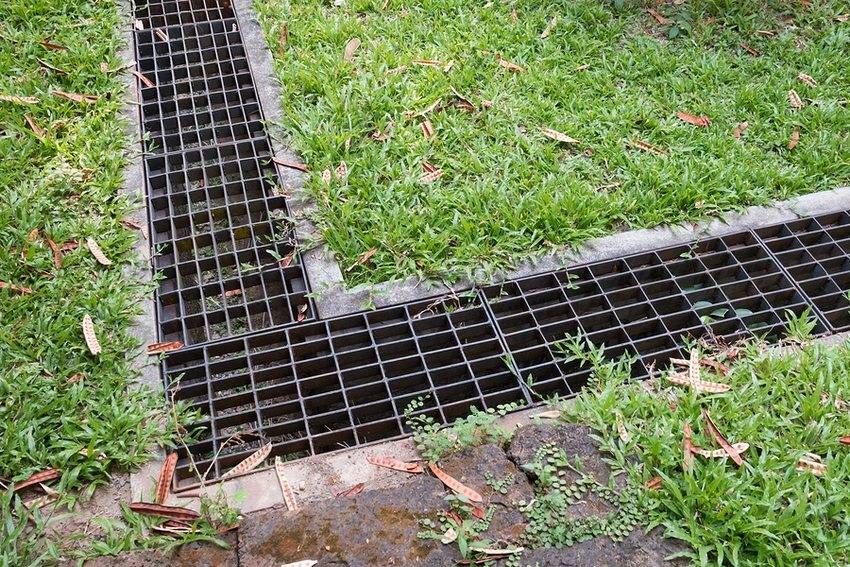

Ливнёвка как дополнение

Ливневка или ливневая канализация будет нелишним дополнением к дренажной системе. Она позволяет выводить с участка воду, которая выпадает на него в виде осадков. По ливневке вода перемещается или к колодцу-водосборнику, или к коллекторному колодцу, из которого имеется вывод в сточную канаву или канализационную сеть. Для колодца-водосборника лучше всего выбрать самое удаленное место от здания. Также можно организовать отвод вод при помощи ливневки в ближайший водоем.

Ливневая канализация также еще называется поверхностным дренажом. Основное ее преимущество заключается в том, что она очень просто обустраивается на участке. Однако стоит учитывать, что ливневка может справиться исключительно с талой и дождевой водой.

Делится ливневка на три вида:

• Линейная позволяет отвести талые и дождевые воды не только от дома, но и со всего участка. Данный вид представляет собой каналы, которые вырываются в грунте и дренажный колодец. Зачастую каналы выполняются в виде прямых линий, которые для безопасности прикрываются решетками.
• Точечная позволяет отвести воду от отдельных источников, например, от поливочных кранов или водостоков на крыше. Для того чтобы в данную ливневку не попадал мусор, ее прикрывают решетками из металла. Организация линейного вида заключается в том, что от каждой точки проложены трубы, которые соединены с главной трубой, идущей в дренажный колодец.
• Комбинированная ливневка подразумевает использование одновременно линейного и точечного видов.

Глубинная дренажная система: тонкости проектирования и монтажа

Глубинное дренирование призвано уменьшить влажность почвы. Чтобы система работала эффективно, ее необходимо расположить ниже уровня залегания подпочвенных вод. В его определении обязательно потребуется помощь специалиста, так как самостоятельно это сделать невозможно. Необходимо заказать геодезистам подробный план участка, на котором должен быть отмечен уровень водоносного слоя, что позволит точно спроектировать сооружение.

Бывает, что система дренажа на участке нужна только для обеспечения жизнедеятельности растений, страдающих от избыточной влаги. В таком случае можно воспользоваться упрощенным вариантом расчета. Для определения глубины залегания дрен пользуются средними значениями. Трубы могут располагаться на отметке от 0,6 до 1,5 м.  Нужно знать, что для плодовых деревьев она будет составлять 1,5 , для лесных – 0,9, для газонов, клумб и цветников – около 0,9 м. На участках с торфяными почвами нужно оборудовать более глубокие траншеи, так как такие грунты очень быстро оседают.  Глубина прокладки дрен будет варьироваться от 1 до 1,6 м.

Для обустройства системы дренажа используют специальные трубы с перфорацией. Изначально применялись асбестоцементные или керамические конструкции, которые сегодня уступили место пластиковым. Дрены представляют собой трубы диаметром от 50 до 200 мм, снабженные сетью отверстий диаметром от 1,5 до 5 мм. Некоторые модели могут быть оснащены особой фильтрующей оболочкой, которая препятствует проникновению мусора в отверстия. Пластиковые трубы долговечны, легки, их очень просто укладывать.

Для того, чтобы обустроить глубинный дренаж дачного участка своими руками, следует прежде всего составить проект, в котором будет отражена глубина залегания дренажных труб и показано, где они будут проходить. Как и в случае с системой поверхностного дренирования предполагается наличие магистральной траншеи, собирающей влагу из всех второстепенных труб, и заканчивающейся в водоприемнике: сточной канаве, водоеме или специальном накопительном колодце.

Перфорированные трубы для глубинного дренажа укладываются на подушку из песка и щебня

В процессе монтажа дренажной системы выделяют несколько этапов:

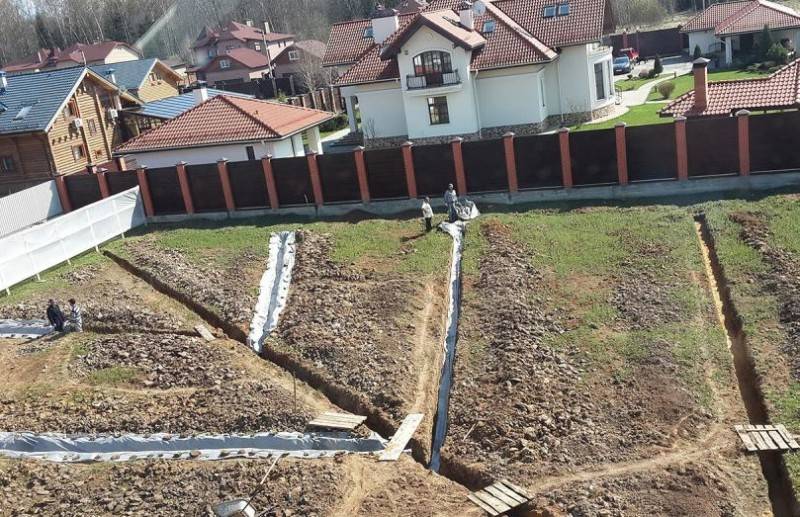

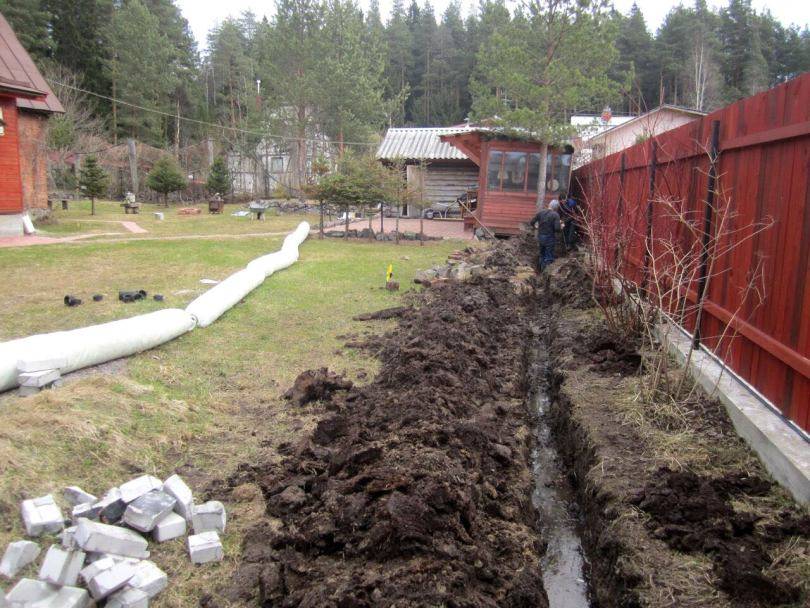

Оборудование траншей. В отмеченных в проекте местах копаем каналы шириной порядка 40 см. Глубина сооружения может быть разной, она зависит от уровня грунтовых вод. На дно выкладывается песчаная подушка, а на нее – слой щебня, поверх которого кладется дренажная труба. В некоторых случаях ее можно обернуть геотекстилем для защиты отверстий от возможного засорения.

• Установка смотровых колодцев. Для контроля над дренажным процессом и необходимой очистки системы осуществляется монтаж специальных колодцев. Они могут выполняться из железобетонных колец, но если глубина, на которой проложен дренаж, не превышает 3 м, используют гофрированные трубы разного диаметра. Сооружения обязательно оборудуются крышками для предотвращения попадания в них различного мусора. На прямой линии колодцы размещают через каждые 35-50 м и через один поворот при извилистой траншее.

Колодцы располагаются в местах поворотов траншеи и через каждые 35-50 м на прямой линии

Засыпка сооружения. Дрен засыпается слоями щебня и песка. В некоторых руководствах, объясняющих как делать дренаж на участке, предлагается отделить песок от щебня геотекстилем для предотвращения их перемешивания. Уложенная труба вместе с щебнево-песчаной подушкой не должна занимать более половины высоты траншеи. На оставшееся место закладывается уплотненный суглинок и верхний слой плодородной почвы. В идеале участок, под которым находятся дренажные трубы, не должен выделяться.

Задумываясь как сделать дренаж на участке нужно знать, что эту работу можно выполнить самостоятельно. Главное – определить тип системы, которая необходима для осушения почвы, выполнить грамотный проект и правильно произвести монтаж конструкции. Тогда можно будет навсегда забыть о неприятностях, которые доставляла излишняя влага на участке.

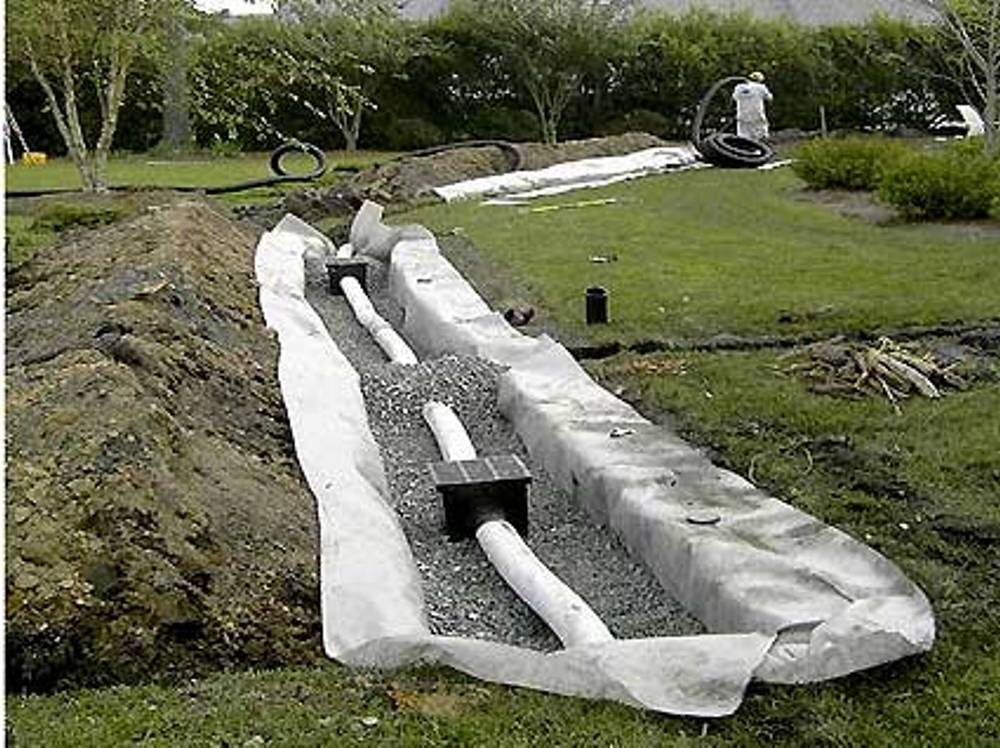

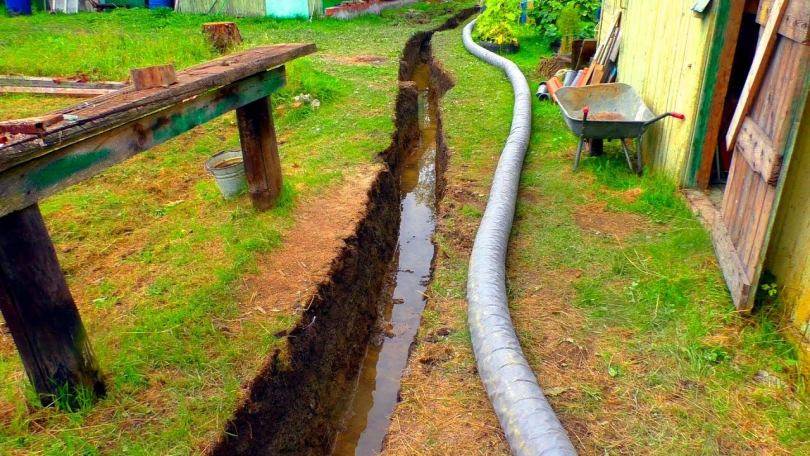

Глубинный дренаж

Такую систему лучше устанавливать на начальном этапе благоустройства, одновременно со строительством дома. В данном случае дренаж земельного участка лучше начинать с определения направления потоков воды во время ливней. Решив эту задачу, закупите дренажные трубы и геотекстиль.

Система дренажа

Раньше дренажные трубы (дрены) изготавливались из асбестоцемента и керамики, но в наше время они уступили место пластику: ПНД (полиэтилен низкого давления), ПВД (полиэтилен высокого давления) и ПВХ (поливинилхлорид). Они бывают однослойные и двухслойные, диаметром 100-190 мм. По всей поверхности сделаны пропускающие воду отверстия до 3-5 мм. Чтобы перфорация не засорялась и не заиливалась, трубы чаще всего продаются уже обмотанные в геотекстиль, который выполняет функцию фильтрации. На глинах и суглинках лучше иметь таких 2-3 тканевых слоя для надёжности, так как частички в такой почве более мелкие и быстрее засоряют систему, нежели на супесчаных почвах. Закладываются дрены в почву на глубину 1,5-6 м, в зависимости от требований. Глубина дренажа рассчитывается с учётом уровня грунтовых вод.

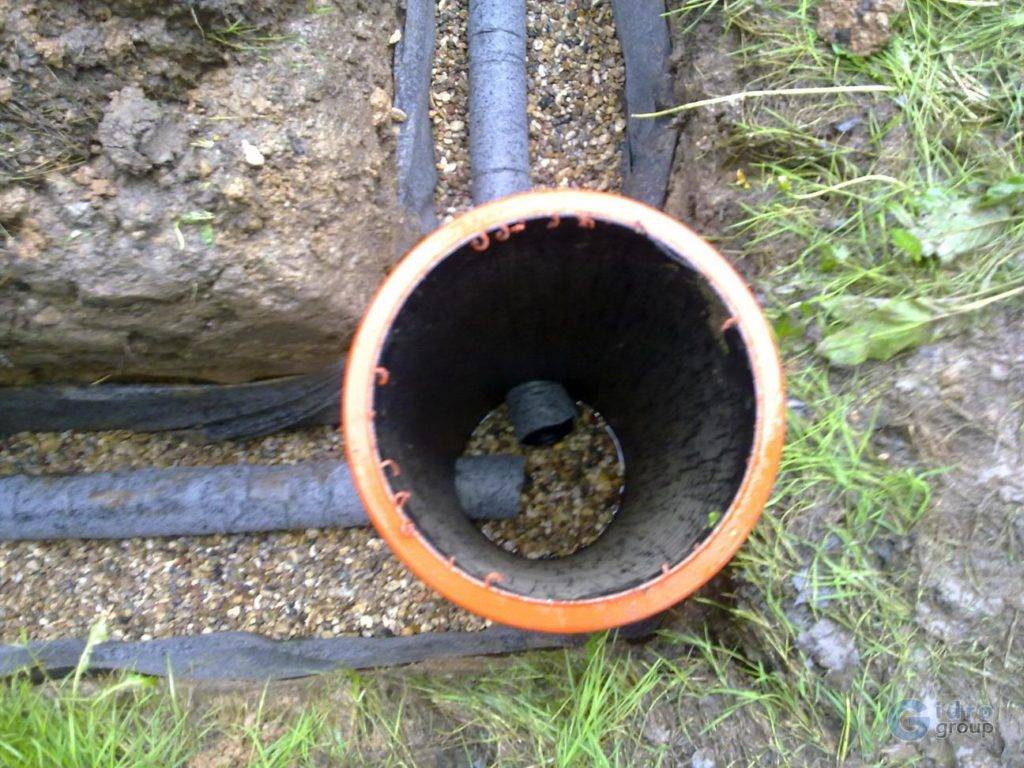

В местах резких поворотов или соединений нескольких труб ставятся колодцы. Они нужны для удобной чистки системы в случае непредвиденного засора и для осмотра состояния дренажных труб. В конечном счёте вся цепь из смотровых колодцев и труб должна привести в общий коллекторный колодец (в самом нижнем месте землевладения), откуда вода отправляется самотёком в слив за пределы территории или принудительно откачивается вручную.

Колодец

Для того, чтобы вода сама текла в нужном вам направлении, необходимо укладывать трубы под определённым уклоном. В идеале нужно делать угол минимально возможным, так как при быстром течении вод заиливание происходит раньше.

Выставить такой угол можно с помощью нивелира, водяного уровня или из подручных материалов — обычной доски и строительного уровня. В последнем случае доска укладывается на дно траншеи, а сверху ставится уровень и замеряется, при необходимости — корректируется.

Теперь давайте разберёмся, как правильно выполнить устройство дренажной канавы. Для начала вырываем траншеи (дренажные канавы) необходимой глубины, утрамбовываем дно, соблюдаем правильный уклон (на этом этапе можно приблизительный). Далее насыпаем слой крупнозернистого речного песка 10 см, проливаем и утрамбовываем. Производим выравнивание, соблюдая точный уклон. Затем сверху укладываем слой геотекстиля, плотностью не превышающей 200г на кв. м. Края ткани должны идти по бокам траншеи, чтобы была возможность потом их завернуть внутрь. На геотекстиль насыпаем промытый щебень: для глинистых почв фракцию берём побольше (150-250), для супесeй можно поменьше (до 150).

Укладываем дренажную трубу и постепенно засыпаем щебнем по слоям и тщательно трамбуем. Сверху дрены должен быть слой щебня 10-30 см. Заворачиваем геотекстиль внутрь так, чтобы перехлёст краёв был не менее 15 см. Далее насыпаем речной песок, и в самом конце — плодородный грунт. Дренажная канава готова.

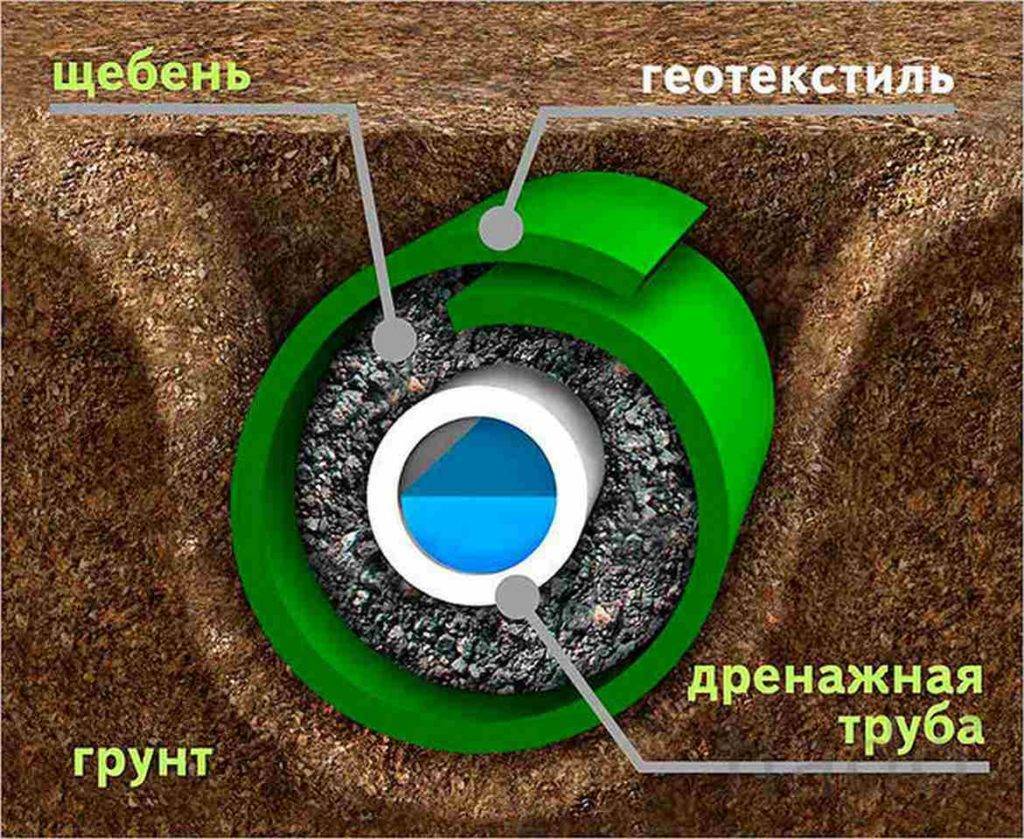

Схема укладки дренажной трубы

Устройство дренажной канавы требует определенных затрат времени и средств, но это работа выполняется раз и навсегда, так что имеет смысл сделать ее предельно качественно.

Рекомендуем сохранить план дренажной системы. Если вам в в будущем потребуется по каким-то причинам выкапывать грунт, вы будете точно знать, где пролегают дренажные трубы.

Выбор материалов для закрытого дренажа участка

Для обустройства качественного и эффективного дренажа важно не просто изучить технику обустройства подобной системы. Требуется еще грамотно подобрать материалы – геотекстиль, трубы и так далее

Выбор труб

Оптимальным вариантом будет приобретение труб, выполненных из поливинилхлорида. Предпочтительный диаметр – 110 и 63 мм. подобные трубы гофрированы по всей площади, а также есть специальные отверстия, в которые будет проникать вода. С внутренней части трубы совершенно гладкие, что поможет значительно облегчить выход воды.

В обязательном порядке устанавливаются специальные смотровые колодцы, которые позволят наблюдать за общим состоянием всей дренажной системы в целом. Если дренажные трубы засорены, их можно очистить именно при помощи таких колодцев, направив в них струю воды из шланга под сильным напором.

Что касается выбора качественных пластиковых труб, то осуществлять данный процесс стоит, основываясь на следующих правилах, которые связаны с типом и категорией присутствующего на участке грунта:

• Если грунт щебеночный, оптимально подойдут стандартные дренажные трубы, которые имеют перфорацию;
• Для песчаной почвы потребуется приобрести трубы с качественным фильтром, выполненные из геотекстиля. Они помогут избежать проникновение песка;
• Для особого грунта илистого оптимально подойдут трубы, оснащенные фильтры, выполненные из кокосового волокна. Заменить их можно обычными трубами, которые имеют перфорацию. Их достаточно будет просто обернуть предварительно подготовленной геотканью;
• Для особых суглинков идеально подойдет труба с функциональном фильтром, выполненным из специальной геоткани.

Если есть определенные ограничения в разнообразии ассортимента или в материальном плане, можно не так тщательно выбирать трубы. Достаточно будет просто закрыть геоматериалом траншею везде насыпать щебневую прослойку. В подобном случае можно укладывать простые дренажные трубы, имеющие перфорацию, которую, кстати можно сделать своими силами при помощи дрели.

Выбор геотекстиля

На данный момент существует много разных производителей геотекстиля, а также разновидностей самого материала. Для дренажа оптимально подойдет геотекстиль, который производится из полипропилена.

Материал идеально противостоит влиянию внешней среды, а также характеризуется оптимальными фильтрующими качествами. В процессе приобретения качественного геотекстиля, стоит узнать показатели плотности материала.

Имеет значение внимание на общую структуру материала. геотекстиль выполнен должен из сплошной по структуре нити, так как выполненный из обрезков очень быстро расползется на части

Выбор материалов для засыпки

Для качественно засыпки рекомендуется применять песок и простой щебень. К песку каких-то особых требований не предъявляется, что же касается щебня, то с ним стоит быть немного внимательнее. Профессионалы не рекомендуют приобретать щебень из известняк, так как он рано или поздно приводит к серьезному засолению почвенного покрова

В процессе выбора щебня стоит обратить пристальное внимание на размер фракции, который может колебаться в диапазоне от 20 до примерно 60 мм

Поверхностный дренаж

«Дренирование можно делать с линейным или точеным водоотводом»

Самое простое решение. Поверхностная система обеспечивает сбор воды с водостоков и территории участка. Обеспечивая дождевым осадкам свободные пути стекания, она избавляет почву от переувлажнения.

Поверхностный дренаж обеспечивает сбор воды с территории участка

Для обустройства такого дренажа участка своими руками не нужно привлекать специалистов. Тут не будет масштабных работ. Дренирование можно делать с линейным или точеным водоотводом. Точечные дренажи отвечают за локальный сбор влаги. Это могут быть стоки с крыш, вода поливных кранов. Для дренирования больших территорий правильно разбивать систему линейного водоотвода.

Точечный дренаж отвечает за локальный сбор влаги

Способы поверхностного дренирования

Открытая система дренирования может состоять как из случайно сгенерированных канавок, так и из параллельно расположенных. Каждая схема имеет боковые подводы, которые несут попавшую в дренаж воду к центральной дрене. Какому типу устройства поверхностного дренажа отдать предпочтение, следует выбирать по видовой принадлежности почвы и топографическим заключениям.

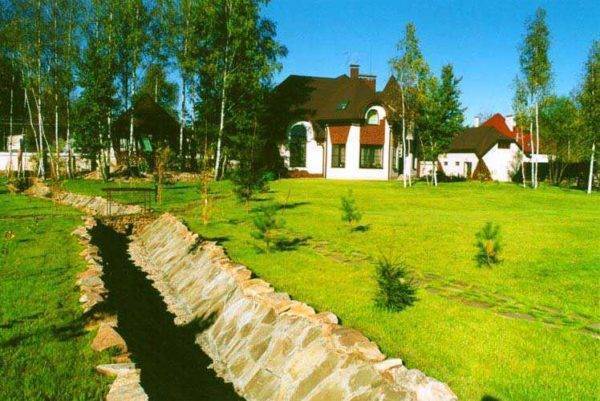

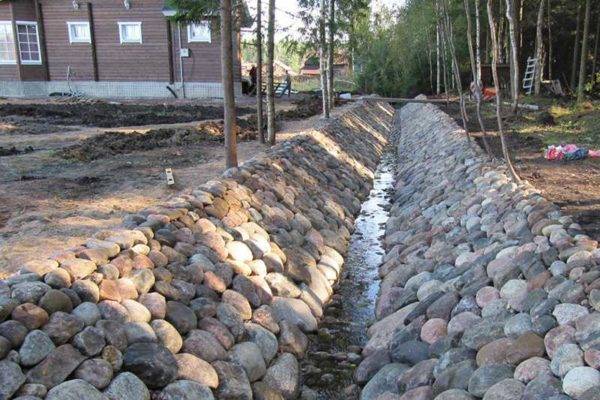

Открытый дренажный канал

Дренаж на участке случайного типа

Канавы таких ливневок приспособлены к сбору воды с грунта слабой водопроницаемости, где имеются обширные низинные участки застоя, устранение которых путем сглаживания поверхности невозможно или нерентабельно.

По большому счету, случайный линейный водоотвод – прерогатива полей. Разбросанные по полю канавы не отличаются масштабностью. Чаще всего они довольно мелки и не пересекаются с основными магистралями водоотведения.

Задача случайных канавок – обеспечить отток скопившейся в низинных островках влаге. Чтобы сделать случайный дренаж участка своими руками достаточно просто прокопать небольшие канавки с соответствующим углом уклона. Извлеченную при этом землю можно использовать для подсыпки небольших низин.

Линейный дренаж обеспечит отток скопившейся влаги

Каналы полевых ливневок должны следовать через основную массу депрессий в сторону естественного уклона участка. Только так территории будет гарантировано полноценное дренирование.

Дренаж на участке параллельного типа

Данный вид водоотвода рационально обустраивать на плоских, сложно высушивающихся почвах с многочисленными мелкими депрессионными изъянами. Параллельность расположения канавок не говорит об их равноудалённости. Шаговое расстояние зависит от почвенных особенностей.

Закрытый дренаж

К этой категории относят глубинный дренаж участка, который помогает снизить уровень стояния грунтовых вод. Его классифицируют как систему осушения горизонтального типа.

Глубинный дренаж помогает снизить уровень стояния грунтовых вод

Закрытые дренажные конструкции универсальны. Они с не меньшей эффективностью, чем поверхностный дренаж, могут отводить талые и ливневые воды. Поскольку система скрыта под землей, она не мешает в обустройстве ландшафта, что делает ее довольно популярной среди садоводов.

Вертикальный дренаж

Основными элементами данного вида водоотводной системы являются колодцы, традиционно обустраиваемые возле дома. Отток скопившейся в них воды происходит при помощи насосов.

Дренаж участка подобного типа проводится только по профессионально составленному проекту. Без инженерных знаний и специфических навыков браться за устройство дренажа на участке своими руками не стоит. Выполнение работ потребует привлечение специфического гидротехнического оборудования, поэтому оставьте решение данной задачи тем, кто точно знает, как это сделать.

Система вертикального дренажа участка

Комбинированные решения

Помимо самостоятельных систем, также существует комбинированная дренажная система вокруг дома. Одним из вариантов такой конфигурации такой системы является, например, общий коллектор, к которому сходятся ветки дренажной системы и ливневой канализации. Ливневая канализация в данном случае тоже может быть сборной, с использованием точечных и линейных водосборников. Разумеется, при комбинировании разных систем нужно учитывать общую нагрузку, приходящуюся в итоге на коллектор.

При проектировании и монтаже системы важно не допускать ошибок – из-за них могут возникать самые разные проблемы. Впрочем, самым опасным фактором является попадание воды из водостока в грунт

Происходить это может потому, что из водосточного контура вода направляется не в коллектор, а в дрены. В результате грунт насыщается влагой, и ситуация с заболачиванием только усугубляется. Исправить подобную ситуацию может только правильно обустроенный дренаж воды от дома.

Ливневка как эффективное дополнение

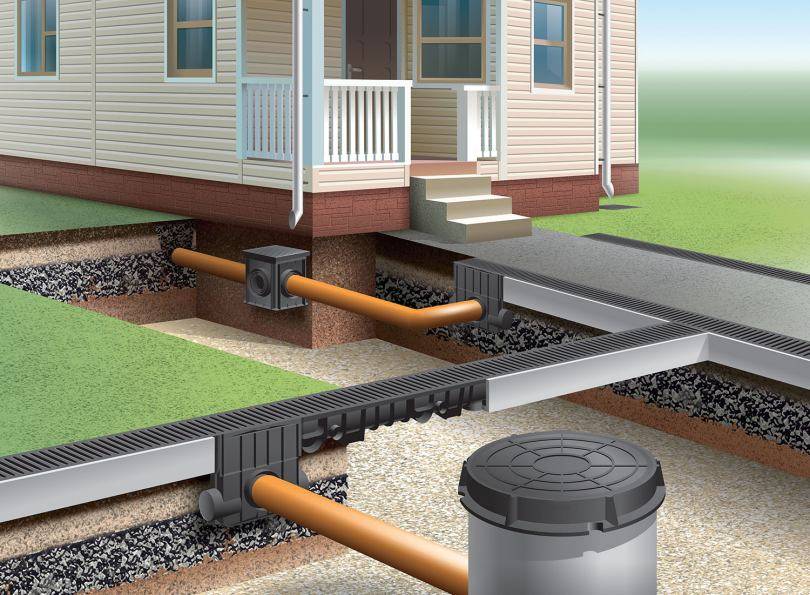

Ливневая канализация – совокупность водосточных труб с колодцем для накопления влаги, через который происходит ее передача в водоприемник. Перед входом воды в колодец располагается специальная сифонная перегородка (решетка), созданная для очистки поступающей жидкости от мусора, в результате чего система не засоряется, в ней не появляется неприятный запах.

Ливневая канализационная система с водосборниками линейного типа собой представляет череду лотков, расположенных под уклоном по направлению к месту сбору влаги. Емкости устанавливают в канавы со слоем гравия на дне. Используется технология тогда, когда уклон дневной поверхности участка не превышает 30 градусов относительно горизонта.

Открытые канавы дренажной системы, а также ливневой канализации, могут быть накрыты специальной ливневой решеткой, не пропускающей мусор

Главное отличие точечной системы от линейной в том, что в точечной используется система труб, располагающаяся под землей. Сбор воды происходит через так называемые “точки” – специальные ливнестоки, оборудованные водопроницаемой решеткой.

Такое решение делает конструкцию практически незаметной на участке.

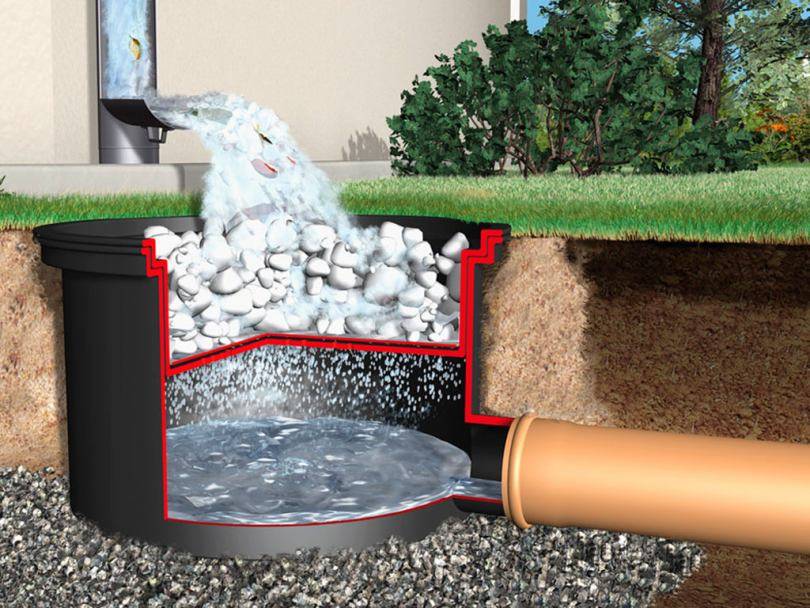

Точечные водосборники ливневой канализации устанавливаются под водосточными стояками, собирающими атмосферную воду с кровли построек

Иногда системы одного типа для территории недостаточно, поэтому для поддержания оптимального уровня влаги их можно комбинировать .

Подобрать вид системы нужно индивидуально с учетом ландшафтных, геологических особенностей. Например, если дом расположен вдали от водоема, то можно ограничиться открытым дренажом. Если же особняк находится на оползнеопасном склоне в долине реки, то лучше применить несколько систем одновременно. Подробнее об обустройстве ливневой канализации можно прочесть здесь.

Как устроена система водоотвода

• Открытая система водоотвода – это, по сути, канавы, вырытые на низших и высших точках участка под уклоном.
  Могут быть оформлены камнем, деревом, плиткой или бетоном.
• Полузакрытая – те же канавы, но засыпанные щебнем и землей.
• Закрытая система – уложенные на глубине перфорированные пластиковые трубы (как согнуть в домашних условиях написано здесь).

Лучший результат даст система с пластиковыми трубами.

Внешний слой у них гофрированный, что позволяет придать нужный радиус изгиба при прокладке.

По всей длине, между гофрами, на боковой и верхней части имеются перфорированные отверстия.

Через эти отверстия, вода из грунта попадает внутрь трубы, и по нижнему стоку отводится в определенное для этого место.

Конструкция системы дренажного отвода дождевой воды зависит от:

• особенностей климата,
• структуры почвы,
• перепада высот на участке.

Во всех случаях используется дренажная канава, куда укладываются дренажные и ливневые трубы. По-другому такие канавы еще называют дрены.

При создании проекта дренажной системы, учитываются наклоны участка и уровень залегания грунтовых вод.

Заранее планируется расположение будущих садовых дорожек, которые за счет своей щебеночной подушки, также будут отводить воду.

Обычно, водоотведение разрабатывается уже после утверждение плана ландшафтных работ и обустройства участка.

Подземная дренажная система нужна, если:

• Грунтовые воды залегают ближе, чем 1,5 метра от поверхности.
• На участке, после дождя, застаивается вода.
  Она может испортить газон и другие посадки.
• Если вода попадает к вам с соседних участков.
  Ее лучше отводить на границе территорий, не допуская дальнейшего проникновения в грунт.
• Если имеются подпорные стенки или искусственные водоемы.

Трубы, обязательно, укладываются с небольшим уклоном. На каждые 10 метров, достаточно разницы уровня в 5-10 см, но не менее 2 см.

В идеале, вся вода направляется в один или несколько подземных резервуаров. Повторно, ее можно использовать для полива или различный технических целей.

Если в этом нет необходимости, вода, просто отводится за пределы участка, например, до уровня ближайшего водоема или центральной системы водосбора населенного пункта.

Самое важное при создании дренажа

При создании системы дренажа участка своими руками в первую очередь необходимо продумать её схему, определить наиболее низкое место на участке, где будет располагаться водоприёмный колодец.

Впоследствии, в зависимости от того, какой вид дренажа избран, выкопать траншеи согласно схеме дренажной системы.

В зависимости от типа грунта ширина траншеи может быть от 30 до 45 сантиметров. Наиболее узкие – в песчаном грунте, в глинистых почвах – более широкие.

Траншеи выкапываются с соблюдением постепенного уклона в три-четыре сантиметра.

Правильный уклон – самое важное для дренажной системы. Именно от правильности создания траншеи зависит, будет ли стекать вода в водоприёмник.

Изучение участка

Любой дизайнер, архитектор или просто опытный строитель не будет сомневаться, что именно следует сделать сразу при освоении нового участка. Раньше всего требуется провести дренаж, если он, действительно, необходим. А потребность в таких мероприятиях возникает практически в любом случае. Но дренаж на дачном участке или на загородном объекте под застройку подразумевает неизбежно очень крупные земляные работы. Потому для экономии средств и для сохранения сформированных ландшафтов в целости такие работы проводят в самом начале и только после тщательного исследования.

Нет на всем земном шаре двух одинаковых в плане насыщенности водой и рельефа территорий. Судить о своей земле по владениям, расположенным даже совсем рядом — опрометчиво. Предварительное изучение как сухой внешне, так и болотистой местности включает непременно топографическую съемку пространства.

Крайне важно определение слоев грунта, их минеральной природы, величины фракций, глубины и чередования. Вскрыть необходимые сведения помогает разведывательное бурение

Только профессионалы смогут разобраться, где именно бурить, сколько скважин пробивать и на какую глубину. Планирование дренажного поля немыслимо и без скрупулезного анализа физико-химических свойств почвы. Определение этих параметров (для образцов с разных глубин) производится в специализированной лаборатории, имеющей сертификат на такие проверки.

Огромное значение имеют подземные воды и выраженность их сезонных, многолетних колебаний. В распоряжении специалистов — не только данные геологоразведки на конкретной территории, но и установленные за многие десятилетия эмпирические закономерности, анализ водоносных горизонтов в различных местностях.

Но, кроме механической нагрузки и простого промокания, грунтовая вода может воздействовать на конструкции, на растительные культуры и иначе. В процессе исследования проверяется химическая, микробиологическая безопасность почвенных вод. Давно известно, что они взаимосвязаны между собой и с надземными водами на больших расстояниях, вовлечены во всемирную циркуляцию.

Потому точная проверка нередко обнаруживает «сюрпризы», пришедшие издалека. Если не учесть кислотно-щелочного баланса, наличия газов и микроорганизмов, можно столкнуться с неприятными последствиями уже через несколько лет.

Что самое плохое, исправить положение дел намного дороже и тяжелее, чем своевременно отказаться от ошибочных решений, или избрать обходной путь.

Поводом для тревоги и для усиленного дренажа могут быть такие растения на участке, как:

• рогоз и похожий на него камыш;
• конский щавель;

• болиголов;
• наперстянка;
• крапива.

О том же свидетельствует и наличие яркой травянистой зелени на фоне многодневной засухи. А также беспокоиться надо, если в вечерние часы постоянно обнаруживается туман, если дождевые воды застаиваются. Но геологоразведка обязательна в любом случае — даже когда обнаружена плесень в фундаменте, когда участок зарастает мхом и лишайниками, а почва пропитана сыростью. И даже — при расположении участка в затапливаемой низине.

Как прочистить засор в дренажной трубе

Несоблюдение технологии прокладки дренажных труб является основной причиной застаивание и плохого слива воды с распределительных колодцев. К тому же очень часто застаивание воды вообще не связано с засором. Недостаточный уклон не обеспечивает постоянный и равномерный слив скопившейся воды в сторону дренажной ямы.

Для прочистки небольших засоров используется стальной трос или шланг с сильным напором воды

Для прочистки труб Ø110 мм и более рекомендуется использовать трос со стальным ёршиком соответствующего размера. В процессе чистки необходимо опустить трос в дренажную трубу, пока его конец не достигнет засора. Далее, при помощи вращения троса по часовой стрелке нужно постараться пробить засор или сместить его в сторону слива воды. Обычно, небольшие скопления ила и листвы проталкиваются без особого труда.

Если устранить засор не удалось, то потребуется вызвать специалистов, которые при помощи пневматической установки и другого оборудования не только очистят засор, но и проведут профилактическую чистку всей поверхности дренажных труб.

Видео: дренаж участка своими руками

Перенасыщение почвы влагой и застои воды на участке являются большой проблемой, которая влияет не только на рост плодоносящих культур, но и снижает срок службы жилого строения. Но стоит помнить, что с переизбытком воды можно справиться при помощи дренажной системы. Гораздо хуже, если пресной воды и влаги нахватает, а обустройство колодца невозможно в силу некоторых обстоятельств.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

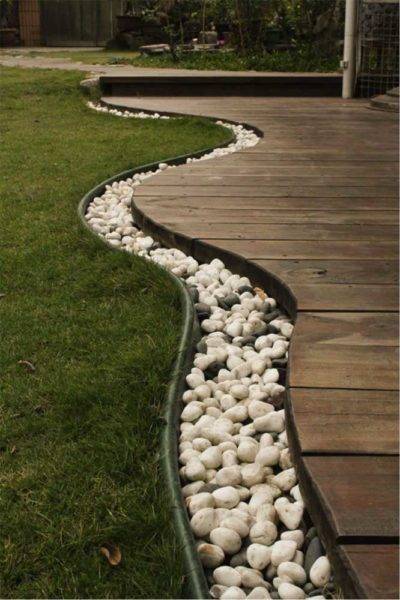

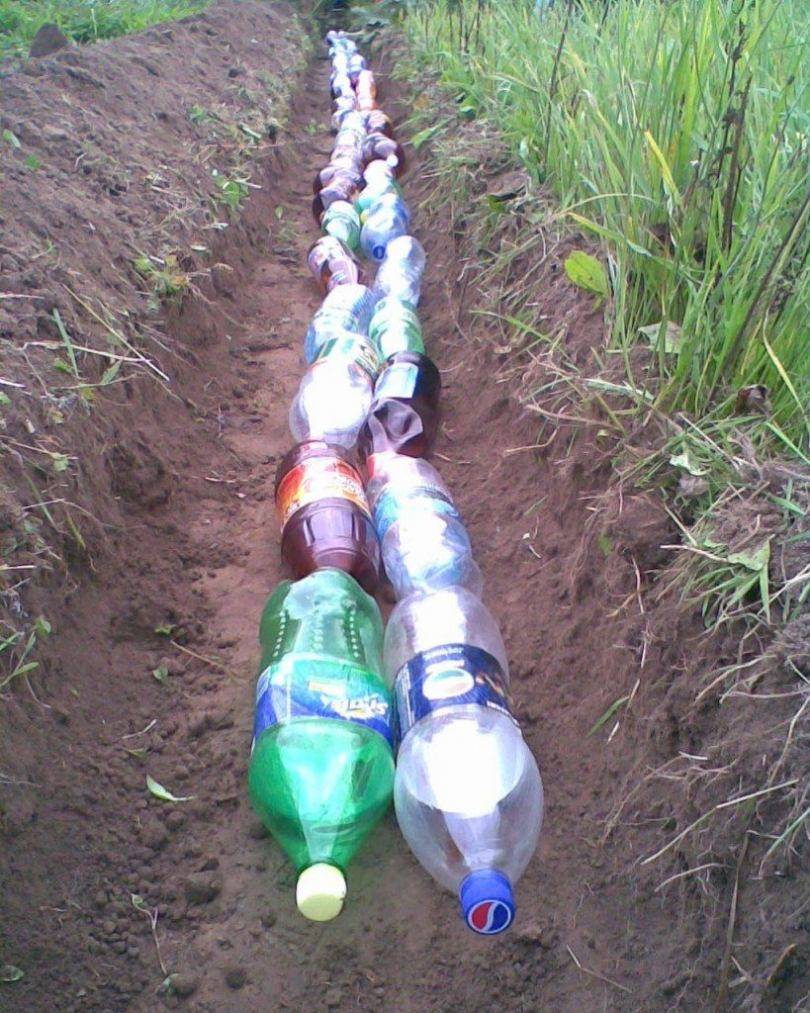

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

• Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
• Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.
  Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

• Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.

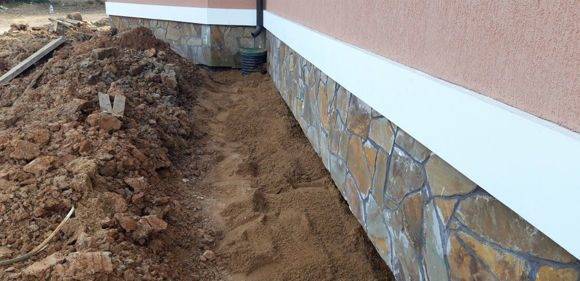

• Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.
  Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
• Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
• Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).

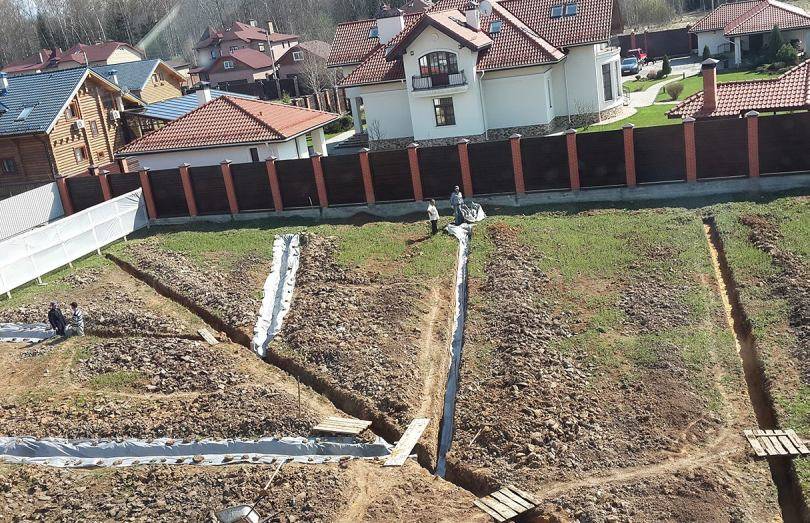

  Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Технология установки дренажа вокруг участка: как правильно делать систему

Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.

Обратите внимание! Поверхностная система в этом случае выполняется нестандартным способом с минимальными затратами, поскольку нет необходимости закупать в магазинах готовые детали. В процессе работы используются подручные материалы.
Простое устройство дренажа участка дачного типа. Технология создания поверхностного дренажа участка своими руками:

Технология создания поверхностного дренажа участка своими руками:

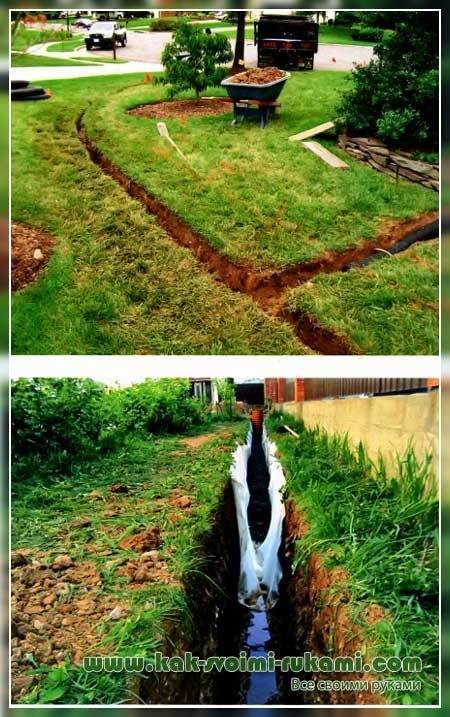

1. По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
2. Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
3. Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
4. Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.

Защита фундамента дома: последовательность работ устройства ливневой канализации

Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:

1. В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
2. Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
3. Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.

Полезный совет! В процессе установки желобов, которые также помещаются на бетонную подушку, рекомендуется использовать строительный уровень. Боковые части этих деталей для надежности можно зафиксировать с помощью бетона.

Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.

Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.

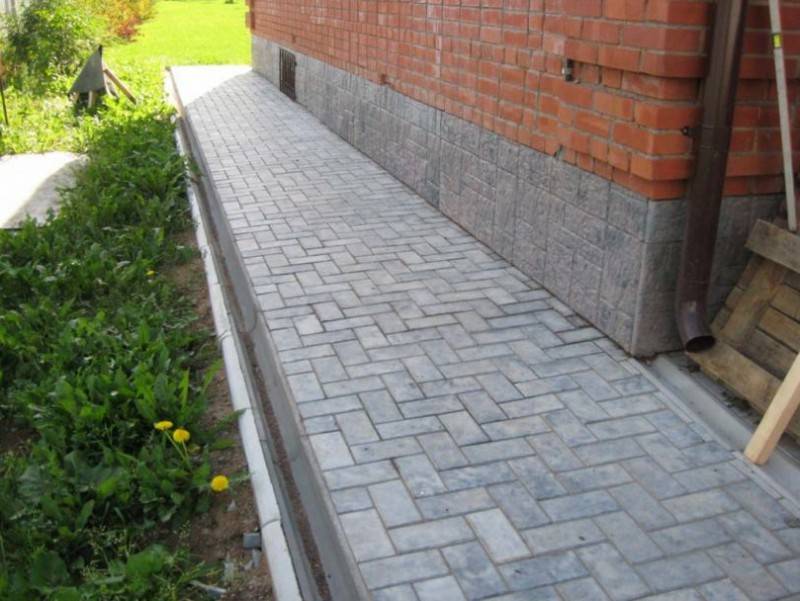

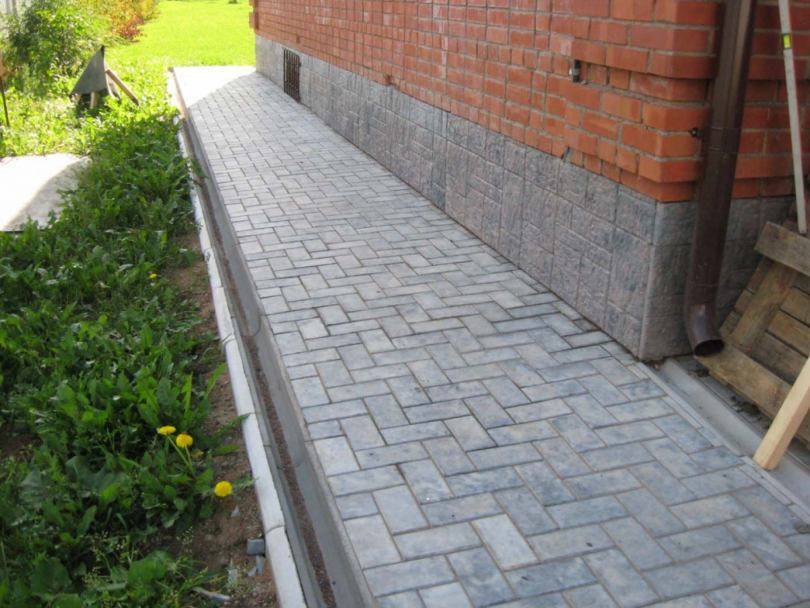

Ливневая канализация открытого типа с желобами из бетона

Дополнительные советы по обустройству дренажа садового участка

Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».

Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.

Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).
