Разновидности клапанов
По конструкции клапаны могут быть:
- Одностворчатые. Эффективный, но менее распространенный вариант. Во время движения воздушного потока оказывается давление на створку клапана, отчего он открывается и выпускает лишние запахи. Когда движения нет, то под воздействием обратной тяги створка закрывается. Это предотвращает проникновение нежелательных запахов внутрь помещения. Если человек использует вентиляцию естественного типа, такой вариант наиболее предпочтителен.
- Клапан типа «Бабочка» (двустворчатый). Наиболее распространенная модель, которая оснащается двумя шторками. Они открываются из-за сильного воздействия воздуха и закрываются, когда никакого движения нет. Все работает автоматически без участия пользователя.
- Жалюзи. Принцип работ этого устройства такой же, как у первого варианта. Единственное отличие – габариты. Поэтому его устанавливают на крупных производственных предприятиях или в больших домах.
- Конструкция мембранного типа. Принцип действия прибора основан на изменении положения пластины из-за влияния воздушного потока. Оборудование получило широкое применение в местах с естественной вентиляцией, так как здесь не требуется оказывать сильное воздействие на главный элемент.
Это не единственные отличия, также существуют модели:
С ручным управлением, прибор устанавливается на крупных предприятиях, где присутствует высокое движение воздуха. Автоматические изделия срабатывают без участия пользователя, этот вариант больше подойдет для установки дома.
Различаются по способу монтажа. Встречаются горизонтальные и вертикальные варианты.
Встречаются круглые и прямоугольные изделия
Чтобы выбрать правильный вариант, важно понимать, что форма полностью зависит от особенностей размера сечения воздушного канала.
Также учитывается пропускная способность. Здесь все зависит от объема воздуха, который проходит через клапан.
Последнее различие – материал изготовления
Пластиковые подойдут для установки в домах и квартирах, так как они издают меньше шума при работе. Для офисных зданий и производственных предприятий рекомендуется устанавливать металлические изделия. Они более габаритны и обладают высокой пропускной способностью.

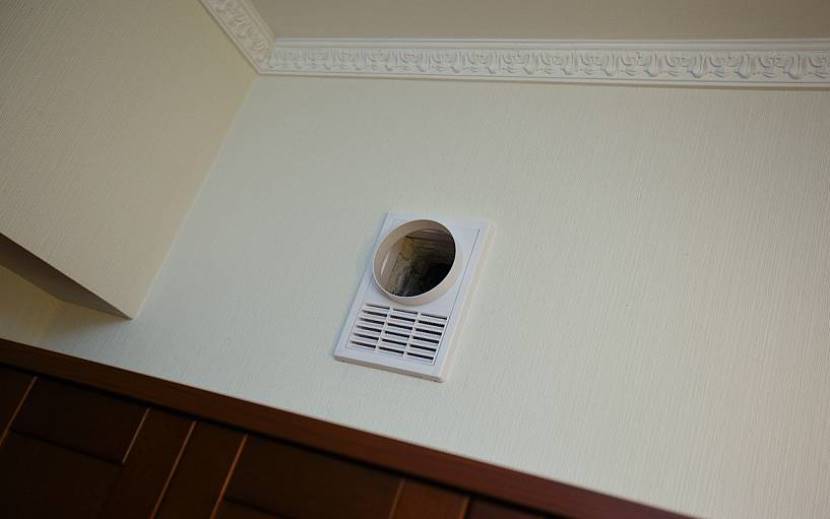

Установка клапана приточной вентиляции
Естественная система вентиляции в частном доме работает с наибольшей эффективностью только в том случае, если продуман способ обеспечения постоянного притока с улицы свежего воздуха. Данная задача отлично решается установкой клапана в стене частного дома. Уличный воздух попадает в дом даже при плотно закрытых пластиковых окнах, проходит по всем помещениям и выводится через вытяжное отверстие в ванной комнате, закрытое декоративной решеткой.
Таким образом, осуществляется постоянный воздухообмен, необходимый для устранения неприятных запахов из санузла, насыщения замкнутого пространства кислородом, отведения тяжелого увлажненного воздуха за пределы дома на улицу.
Устройство конструкции приточного клапана позволяет понять, как происходит подача свежего воздуха с улицы в дом и в каком объеме
Для монтажа клапана приточной вентиляции в бревенчатом доме понадобятся:
- обычная дрель;
- коронка диаметром 133 мм с центровочным сверлом;
- стамеска;
- молоток;
- пакля или монтажная пена;
- ножовка по металлу;
- отвертка;
- саморезы;
- шуруповерт.
В жилой комнате частного дома-коттеджа в верхней части бревенчатой стены с помощью дрели и насадки-коронки с центровочным сверлом просверливают отверстие, диаметром 133 мм. Работы ведут в несколько приемов, скалывая высверленную часть дерева с помощью стамески и молотка. Отверстию в наружной стене придают небольшой уклон в сторону улицы с целью отведения конденсата.
В комплект клапана приточной вентиляции входит метровая металлопластиковая труба, внутренние стенки которой утеплены базальтовым теплоизоляционным материалом. Утеплитель не позволяет стене промерзнуть в зоне высверленного отверстия. От данной трубы отрезается кусок, длина которого соответствует толщине бревна.
Труба заводится в отверстие в стене. Небольшие зазоры утепляются паклей, которой забивают щели на всю толщину стены. Можно паклю заменить монтажной пеной. Далее с уличной стороны на трубу надевается решетка, оснащенная сеткой от насекомых. Декоративная решетка идет в комплекте с клапаном.
Монтаж приточного клапана в деревянном доме возможно сделать своими силами без привлечения специалистов-вентиляционщиков
В последнюю очередь устанавливается сам клапан. Чтобы произвести его монтаж, надо снять оголовник и освободить доступ к крепежным проушинам. Клапан состоит из двух лепестков, открывающихся под несколькими углами наклона. На корпусе имеется стрелка, направление которой учитывается при установке клапана в пластиковую трубу.
Дополнительно клапан к стене крепим саморезами. После чего ставим оголовник, защелкивая его на закрепленной детали. Возвращаем на место колесо, регулирующее степень открытия лепестков клапана.
2 Конструктивные особенности современных устройств для вентсистемы
Вентиляция с обратным клапаном сегодня очень распространена. Такие системы по функциональности намного лучше коммуникаций, в которых регулировка пропуска потока воздуха осуществляется вручную. На рынке можно встретить обратные клапаны четырех различных конструкций. Каждый тип имеет положительные и отрицательные особенности, о которых следует помнить, выбирая прибор в свою вентсистему.
Первый тип клапана – одностворчатый гравитационного действия. Поток воздуха, который из помещений поступает в вентиляционную систему, воздействует на клапан, открывает его затвор и удаляется в вытяжную часть коммуникации. Если движения воздуха из квартиры нет, а также при обратной тяге воздушных потоков из вентиляции в квартиру, створка на клапане будет закрыта.
Этот тип клапана можно использовать в естественных вентиляционных системах. При правильном монтаже для открытия клапана потребуется минимальный воздушный поток – сопротивление клапана на открытие очень низкое. По конструктивному исполнению такие одностворчатые устройства бывают двух типов. В одном из них ось, на которой закреплен затвор, устанавливается со смещением относительно середине воздушного канала, в другом – внутри или снаружи устанавливается противовес.
Так как такие устройства закрываются под воздействием силы тяжести, для нормального их функционирования требуется идеально ровная установка в системе. Для монтажа строго вертикально или горизонтально обязательно нужно использовать уровень. В противном случае клапан может закрываться неплотно, а значит, не сможет полностью защитить внутренние помещения от обратной тяги.
Каждый из видов вентиляционной заслонки немного отличается принципом действия
Второй тип защитных устройств – двустворчатые с пружинами. Такой клапан называется “бабочкой”, так как он имеет две шторки, складывающиеся при высоком давлении со стороны квартиры и закрывающиеся благодаря пружинам, при отсутствии давления. Их намного проще устанавливать, чем гравитационные – можно располагать в вентканалах под любым углом.
Клапаны “бабочки” можно использовать только для принудительной вентсистемы с вытяжкой. Перед покупкой и установкой “бабочки” необходимо проверить чувствительность ее шторок – способность открываться под давлением воздуха, характерного для системы, в которую устройство планируется монтировать. В некоторых современных изделиях чувствительность створок и пружин можно регулировать.
Еще один тип изделия, предназначенного для предотвращения обратной тяги – это специальные жалюзи, устанавливаемые на вентиляционную решетку. Жалюзи работают по гравитационному принципу, как и одностворчатые клапаны, разница между ними заключается только в количестве и размере створок. Большое количество небольших створок позволяет устанавливать такие компактные устройства в наружных элементах системы.
На рынке представлены жалюзи стандартных размеров, соответствующих величине коробов для вытяжек и отверстий под естественную вентиляцию. Можно встретить решетки с жалюзи, которые оснащены пружинами или мембранами, однако такие конструктивные решения считаются ненадежными, решетки будут плохо функционировать при отрицательных температурах, если их устанавливают на улице.
Последний распространенный тип запорного клапана – гибкая мембрана. В этом устройстве устанавливается гибкая пластина, которая может сгибаться под воздействием воздушного потока. При правильном монтаже мембрана будет открывать вентиляционный канал при одном направлении воздушного потока и закрывать при обратном направлении.
При покупке мембраны нужно учитывать величину обратной тяги в вентканале. Если есть вероятность деформации гибкой мембраны воздушными потоками, необходимо покупать мембраны с дополнительными ребрами жесткости. При установке обычной мембраны в систему с сильной “обраткой”, велика вероятность повреждения клапана и прекращения его нормального функционирования, из-за чего в квартире появятся неприятные запахи и другие свидетельства неправильной работы вентиляции.

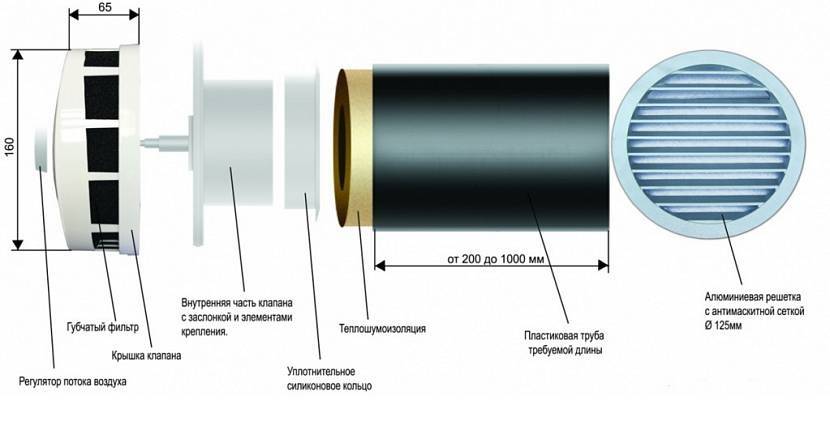

Конструктивные особенности и, как работает приточный клапан
Чисто конструктивно приточный клапан – это цилиндр, в котором уложен фильтрующий материал. С двух сторон его закрывают декоративные решетки. Диаметр цилиндра от 6 до 14 см. Этот параметр влияет на производительность приспособления. То есть, чем больше, тем больше воздуха он через себя пропускает.
Сам цилиндр изготавливается из пластика. Внешняя декоративная решетка – это защита устройства от проникновения мелких животных и птиц, а также от мусора. Бюджетные варианты – пластиковые, дорогие – алюминиевые. Некоторые производители комплектуют решетки москитными сетками.
С внутренней стороны клапан закрывается оголовком. Это такая коробочка, в которую и устанавливается фильтрующий материал. Оголовок закрывается крышкой. Существует широкое разнообразие оголовков. С помощью некоторых можно снижать или увеличивать подачу поступающего воздуха. У них может быть разная форма, размеры, места расположения отверстий для прохождения воздуха.
Конструктивные особенности приточного клапанаИсточник veles24.ru
Цилиндр вставляется в просверленное отверстие в стене. Чтобы шум с улицы не проникал в дом, чтобы стены зимой не промерзали, между стеной и пластиковым цилиндром укладывается тепло- и шумоизоляционный материал. Обычно это цилиндрической формы изделие.
Как видите, конструкция очень проста, но при этом очень эффективна. Правда, надо отметить и тот факт, что вентиляционный клапан будет бесполезен, если в доме плохо работает вытяжка. Ведь суть вентиляции – это как приток воздуха, так и удаление его из помещений. Поэтому несколько советов:
- вытяжка должна быть все время в исправном состоянии, даже если это отверстие под потолком в санузле и в кухне;
- в межкомнатных дверях должны быть решетки или высота дверного полотна подбирается так, чтобы между его нижними краями и полом оставался зазор, равный 15 мм.
Вытяжка на кухне должна работать эффективноИсточник victorborisov.ru
Виды обратных клапанов
По способу открывания все клапанные механизмы делятся на следующие виды:
- Ручные. Створки приводятся в действие вручную. С этой целью прибор имеет специальный рычаг. Агрегаты не могут похвастаться герметичностью и удобством использования.
- Модели с электроприводом сами открываются в момент запуска вентилятора или кухонной вытяжки. Они подходят только для вентиляционных систем принудительного типа.
- Механические устройства являются самым распространенным вариантом. Створки сами открываются и закрываются при движении воздуха в определенном направлении. Клапаны с механическим управлением используются на кухонных вытяжках, в паре с вентиляторам или устанавливаются на обычный вентканал.
Гравитационный одностворчатый
Воздушные потоки, идущие из помещения, оказывают давление на клапанную створку, открывают ее. Если движения воздуха не будет или наблюдается обратная тяга, то створка сама закрывается под силой тяжести.
При условии правильного монтажа клапан гравитационного типа можно устанавливать на обычный вентканал с естественным током воздуха. Это объясняется небольшим сопротивлением открыванию створки.
Есть два варианта одностворчатых гравитационных клапанов:
- ось фиксации створки смещается относительно центральной оси канала;
- снаружи или внутри прибора устанавливается специальный противовес.
Поскольку створки закрываются под действием силы тяжести, устройство нужно устанавливать строго вертикально или горизонтально в зависимости от варианта конструктивного решения. При монтаже обязательно используется уровень. В противном случае створка может закрываться не полностью либо будет открываться только при сильной тяге в системе вентиляции.
Пружинный двухстворчатый
Конструкции типа «бабочка» имеют две заслонки. Они складываются наподобие крыльев бабочки при наличии тяги в нужном направлении, и захлопываются посредством пружины при обратной тяге или ее отсутствии.
Поскольку створки закрываются без участия силы тяжести, конструкцию можно устанавливать под любым углом. Но пружинная модель нормально и правильно работает только в системах с принудительной вентиляцией с вентилятором или вытяжкой.
Мембранный
В конструкции мембранного типа принцип работы основан на способности воздушного потока менять положение пластины из гибкого материала. Благодаря особому расположению пластины при определенном направлении движения воздуха отверстие открывается, а при обратном токе – плотно закрывается.
При очень сильной обратной тяге гибкая пластина может деформироваться, поэтому на нее устанавливаются ребра жесткости. На них она опирается в то время, когда отверстие закрыто. Эту особенность нужно учитывать при выборе клапанного механизма. В противном случае деформированная пластина будет неплотно закрывать отверстие.
Многостворчатый
Некоторые клапанные устройства по внешнему виду напоминают жалюзи, но работают по тому же принципу, что и гравитационные разновидности. Несколько створок вместо одной заслонки делаются с целью получения конструкции более компактных размеров, ведь в открытом положении пара жалюзи занимает меньше места, чем одна большая створка.
Жалюзийные решетки имеют стандартные размеры, соответствующие параметрам отверстий вентканалов в стене. Клапанный механизм можно установить только на отверстие воздуховода или на всю решетку. Многостворчатые жалюзийные клапаны подходят для установки со стороны улицы, потому что мембранные и пружинные механизмы не смогут нормально работать при минусовых температурах.
Особенности конструкции устройства
Когда человек впервые видит этот прибор, то вопросов о принципе его работы не возникает. Ведь конструкция максимально простая. Несмотря на это, без него невозможно организовать правильную вентиляцию помещения. Если клапана не будет, то отработанный воздух перестанет выходить из помещения. Существует несколько причин, из-за которых это происходит:
- Отсутствие или неправильная герметичность;
- Вентиляционный канал засорился мусором;
- Вытяжка размещена в неправильном месте;
- Усиливается тяга горения из-за использования печной конструкции;
- Нарушения нормальной вентиляции из-за монтажа мощной вытяжной системы в одной из квартир, такое часто встречается, когда некоторые владельцы устанавливают воздуховод, не учитывая конструктивные особенности здания;
- Неравномерная вентиляция из-за наличия нескольких вытяжных систем в одной квартире.
Все эти причины распространены в крупных городах. Чтобы они не повлияли на нормальную вентиляцию, производители рекомендуют устанавливать обратный клапан. Его монтаж займет минимум времени, но эффективность сохранится на длительный период. Главным элементом конструкции являются лопасти, расположенные на одной оси. Они открываются только в одном направлении, а если происходит обратное движение, то они закрываются, предотвращая попадания неприятного запаха в квартиру.
Материалы, маркировка, размеры
Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.
Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.
Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала
Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.
Что указывается в маркировке
Несколько слов о маркировке обратного клапана. В ней указывается:
- Тип
- Условный проход
- Условное давление
ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.
Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.
Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.
На что еще обратить внимание
С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.
Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.
Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки
Не забывайте про стрелку, которая указывает направление движения воды.
Размеры обратных клапанов на воду
Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.
Каждая фирма выпускает обратные клапаны для воды нескольких размеров
Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.
И еще, обратите внимание, что у разных фирм при одинаковом условном проходе, наружные габариты устройства могут отличаться. По длине — понятно
Тут камера, в которой находится запорная тарелка, может быть больше или меньше. Также отличаются и диаметры камер. А вот разница в районе присоединительной резьбы может быть только за счет толщины стенок. Для частных домов это не так и страшно. Тут максимальное рабочее давление 4-6 Атм. А для многоэтажек может быть критично.
Как проверить
Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.
Как проверить обратный клапан: дунуть в него и проверить гладкость
Место установки
Во многом эффективность работы обратного клапана зависит от правильного определения места для монтажа. Прежде всего, крайне желательно определить источник неприятного запаха, чтобы понять, из какой комнаты просачивается воздух. Наиболее часто клапаны монтируют в трех местах:
- На вентиляционную решетку в комнате, где чувствуется неприятный запах.
- В месте соединения воздуховодного короба кухонной вытяжки с вентиляционной системой дома.
- В устье вентиляционной системы (в точке выхода воздуха на улицу).
Возможны и другие варианты. Чтобы понять, где требуется установить клапан, внимательно проверьте работу вентиляции во всех комнатах дома.
Планируя установку клана, подумайте, насколько просто можно до него добраться, чтобы провести обслуживание, ремонт или замену. Время от времени необходимость в этих мероприятиях будет возникать, и тогда вы не раз поблагодарите себя за предусмотрительность.
Вентиляция в квартире или доме
Воздухообмен в квартире или доме с одной стороны должен соответствовать нормам, установленным для жилых объектов, а с другой – подчиняется законам физики. Поэтому не всегда можно обойтись тривиальными решениями и иногда приходится устанавливать обратный клапан, предназначенный для пропуска потока в одном конкретном направлении.
Нормативы и положения
Основной документ, на который нужно ориентироваться при проектировании вентиляции как в квартире, так и в частном доме – СП 54.13330.2016. Это актуализированная редакция СНиП 31-01-2003 ” Здания жилые многоквартирные”. Схема движения воздуха по жилому объекту любой планировки должна быть составлена, исходя из положений пп. 9.6 и 9.7 этого свода правил.
В таблице 9.1 установлены нормы воздухообмена для различных типов помещений. Проектировщики и владельцы коммерческой недвижимости обязаны строго следовать этим параметрам.
Приток уличного воздуха должен происходить в жилых комнатах и кухне, а отток – из кухни, ванной и технических помещений
Жильцы могут установить вентиляцию с меньшей пропускной способностью, ориентируясь на показатели микроклимата:
- Влажность, которую можно измерить гигрометром. Перенасыщенный водой воздух приводит к образованию грибка на обоях и потолке, а также подтеков на окнах.
- Углекислый газ, концентрацию которого можно измерить газоанализатором. Без прибора недостаток кислорода можно хорошо почувствовать сразу при входе в помещение с улицы.
Циркуляция воздуха может быть естественной или принудительной. Это зависит от многих факторов, среди которых площадь, этажность, расположение комнат и технических помещений.
Система вентиляции газовой котельной автономна. По требованиям техники безопасности ее нельзя каким-либо образом совмещать с воздухооборотом внутри дома
Таким образом, в любом жилье существуют точки притока и удаления воздуха, причем недопустима ситуация, когда через приточное отверстие происходит отток, а через вентиляционную шахту – поступление воздушной массы.
Это приводит к нарушению санитарно-гигиенических, противопожарных и иных норм и может серьезно ухудшить условия проживания.
Искусственный и естественный воздухообмен
Иногда возникает ситуация, когда необходимо принудительное удаление воздуха из следующих помещений:
- Кухня. При готовке блюд может возникнуть интенсивное испарение. Чтобы оно не распространилось по кухне и далее по другим помещениям, над плитой устанавливают вытяжку. Ее работа позволяет направить загрязненный воздух сразу в вентиляционную шахту.
- Ванная. При принятии душа происходит насыщение воздуха водяным паром. Для его быстрого удаления включают вентиляционную установку, так как иначе появление плесневого грибка или отслоение пластика и плитки будет происходить значительно интенсивнее.
- Мастерская. При столярных или других работах часто образуется взвесь, которая может нанести вред здоровью человека. Для этого запускают вентиляторы или вытяжки, которые располагают поблизости от источника загрязнения.
Включение принудительной вентиляции носит временный характер, так как она потребляет много электроэнергии и создает шум при работе.
Мощная вытяжка способна забирать весь воздух над плитой, однако в выключенном состоянии она совсем не пропускает воздух в вентиляционный канал

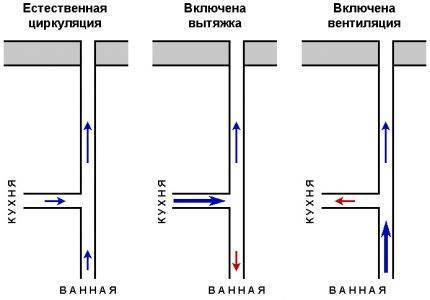

После внедрения устройств для принудительной вентиляции возникает проблема с естественной циркуляцией воздуха через возникшее препятствие. Если обыкновенный лопастной вентилятор еще как-то пропускает воздушный поток, то вытяжки, как правило, минимизируют проход до недопустимо низких показателей.
Остановка естественной циркуляции может вызвать локальные проблемы в помещении. Например, на кухне будет возникать повышенная влажность и зимой “потекут” окна. Но еще хуже то, что будет нарушено движение воздуха по дому, что скажется на всех комнатах.
Установка вытяжки может иметь еще одно негативное последствие, если это устройство интегрировано в общую канальную вентиляцию. Воздухообмен подчиняется закону сохранения баланса: в любой момент времени количество поступающего и выходящего воздуха одинаково.
Из этого следует, что увеличение напора в одной из точек приводит к изменению показаний в других. Здесь главное исключить возможность реверса потока.
Увеличение мощности воздушного потока приводит к перераспределению давления внутри канальной вентиляции. При отсутствии обратных клапанов возможно образования реверса
Для решения обеих проблем устанавливают обратный клапан. С учетом того, что современные воздуховоды для жилых помещений имеют стандартные габариты, самостоятельный монтаж такого элемента не представляет большой сложности.

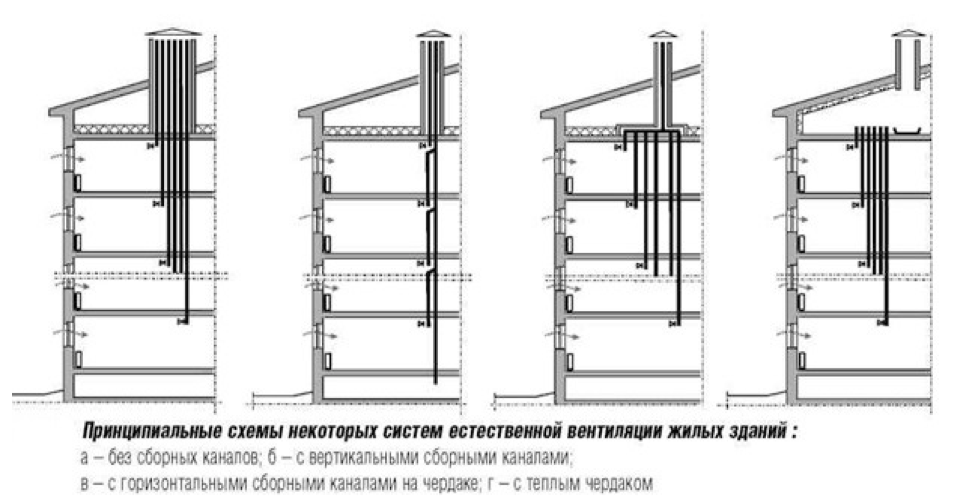

Обратный клапан для естественной вентиляции

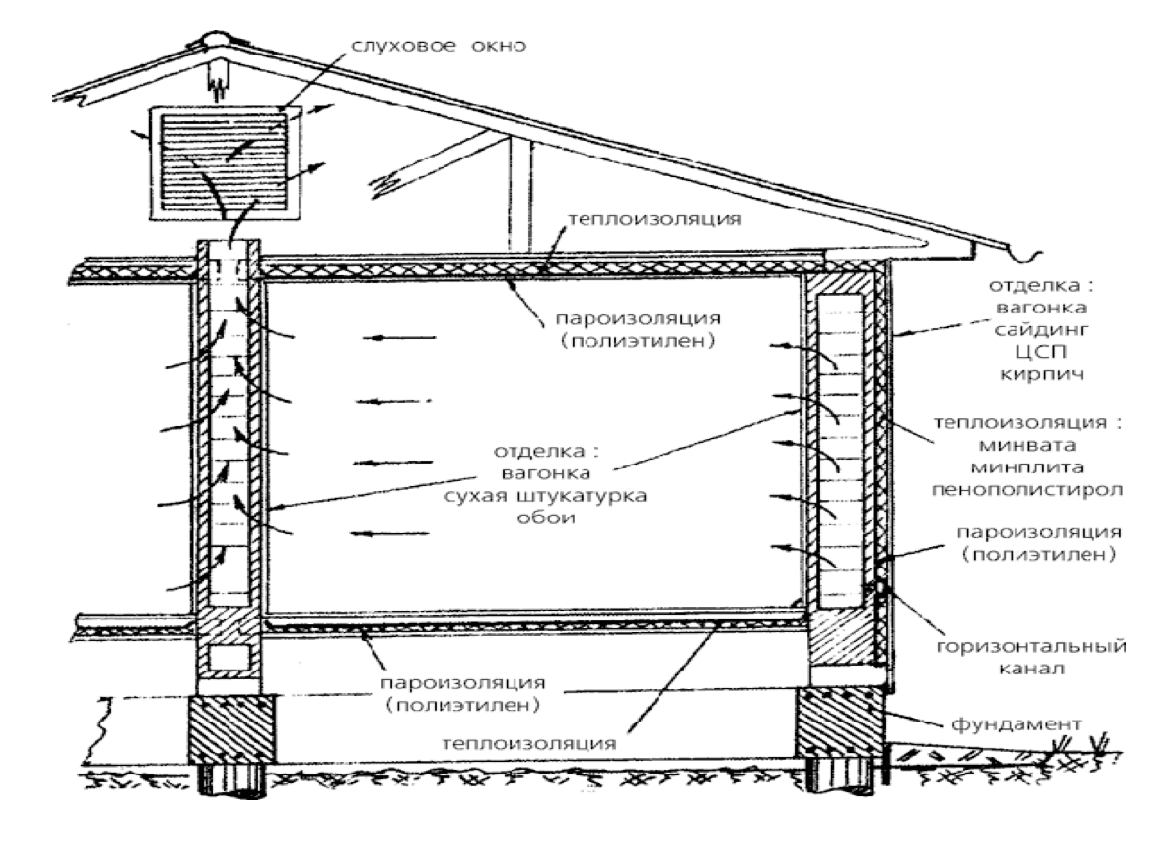

Воздух в помещение попадает через щели или полости в окнах и дверях, или отверстия для подвода воздуха, дальше через вытяжные каналы отводится по вентиляционным каналам в атмосферу. Часто устанавливается обратный клапан для естественной вентиляции — он предотвращает неправильное перетекание воздуха.
Серьезным плюсом данной системы является дешевизна, долговечность и надежность — полностью отсутствуют движущиеся части.
Минусом является тот факт, что при использовании вашими соседями отвода воздуха в общие каналы принудительно (с помощью вытяжки, вентилятора). Отработанный воздух попадает к вам через общие воздушные каналы вывода в атмосферу. Поэтому очень часто в данной системе применяют обратный клапан.
Механическая или искусственная вентиляция — фактически это, принудительная подача и отвод воздуха на четко рассчитанной площади помещения согласно установленным или расчетным нормам.
Данная система базируется на правильном размещении вспомогательных элементов, таких как:
- вентилятор
- фильтр
- клапан
- воздухонагреватель
- воздуховоды и фитинги к ним
- ионизатор и др.
Рассматриваемая система может быть использована в любых типах строений и создает одинаково комфортные условия в независимости от времени года и внешних условий. В промышленности все помещения связанные с технологическими процессами имеют искусственную вентиляцию обеспечивающую циркуляцию воздуха больше, чем при использовании в гражданском строительстве. Механическая в отличие от естественной вентиляции обязательно имеет регулируемый обратный клапан.
Приточная и вытяжная системы вентиляции предназначены для принудительной подачи и удаления воздуха из объема помещений. Данные системы в основном используются комплексно и они, как правило, максимально сбалансированы. Дисбаланс подачи и оттока воздуха приводит к образованию недостаточного или избыточного давления, появляется эффект «схлопывания дверей»
Назначение вентиляции местного типа является подача и отвод потоков воздуха в строго ограниченные места. Делится на приточную, а так же вытяжную местную вентиляцию, которая массово используется в производстве, где возможна локализация объема, в котором происходит выделение вредных или отравленных выделений. Согласно строительным нормам абсолютно все складские помещения, работающие с ГСМ (горюче смазочными материалами) и другими опасными веществами имеют местную систему вентиляции.
Обще обменная вентиляция — используется в помещениях, где незначительное количество вредных веществ распределяется равномерно, а объем воздуха не располагает к применению других вентиляционных систем.
При таком способе вентилирования нет необходимости в очистке равно распределённых воздушных потоков. Этот способ вентиляции часто используется совместно с местной, это создает уменьшение затрат за счет удешевления компонентов системы в целом. Эта система создает комфортные условия для работы персонала (убираются все виды сквозняков, звуков свиста и факторов, влияющих на работу)
Согласно строительным нормам большинство складские помещений работающих с ГСМ (горюче смазочными материалами) и другими опасными веществами, имеют совмещенную систему вентиляции — обще обменную и местную.
Наборная система – это система, собранная из отдельных необходимых для вентилирования компонентов, установленных в отдельном месте — при большой мощности в вент камере, при маленькой мощности возможна установка над подвесным потолком. Плюсом данной системы является использование данных систем в помещениях с любым объемом площади — квартира, магазин или супермаркет не имеет значение. Минусы: необходима профессиональная проектировка и точный расчет на стадии проектировки помещения.
Собранные компоненты в едином хорошо звукозащищенном корпусе создают моноблок.
У данного типа вент установок есть свои преимущества:
- низкая шумность работы установки
- настройка и испытание на необходимые характеристики всей системы происходит во время этапа изготовления
- установка данной системы в рабочее положение существенно упрощена
