Как установить и подключить теплый ИК пол

Самостоятельный монтаж ИК пола на лоджии или балконе выполняется достаточно быстро. Скорость проведения работ в большей мере зависит от выбранного финишного отделочного слоя.

Опыт показывает, что больше всего времени потребует укладка плитки, меньше линолеум или ламинат.

Проведение работ проходит следующим образом:

• Подготовка основания. Пол следует привести в порядок: снять старое покрытие, убрать плесень, произвести обработку антигрибковыми средствами. Перед укладкой основание обязательно выравнивается.

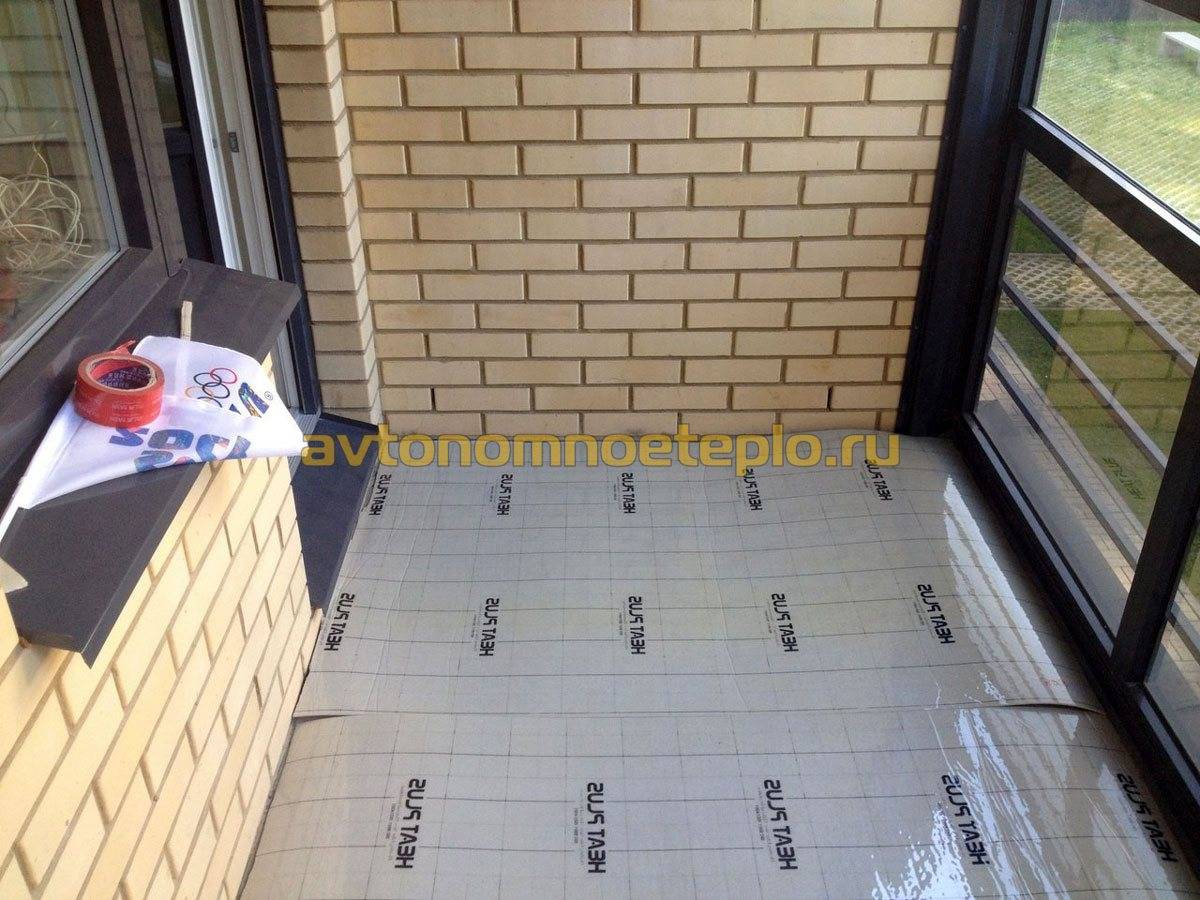

Под ИК теплый пол на балконе укладывается теплоизоляционная подложка. Для этой цели можно использовать любой вид утеплителя, кроме того, у которого присутствует фольгированный металлической слой.

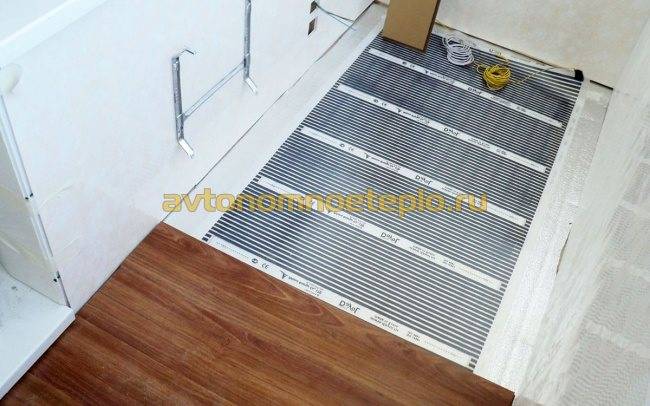

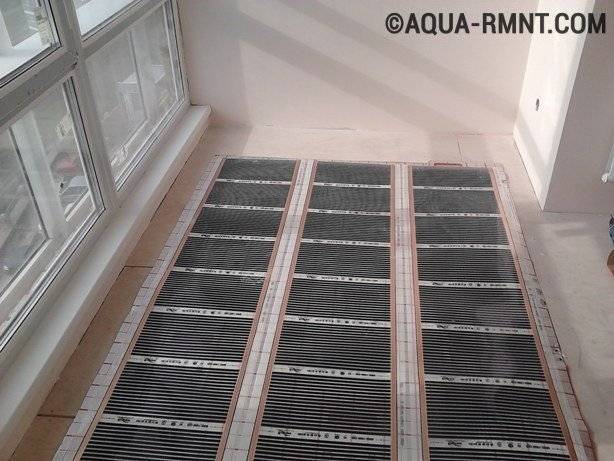

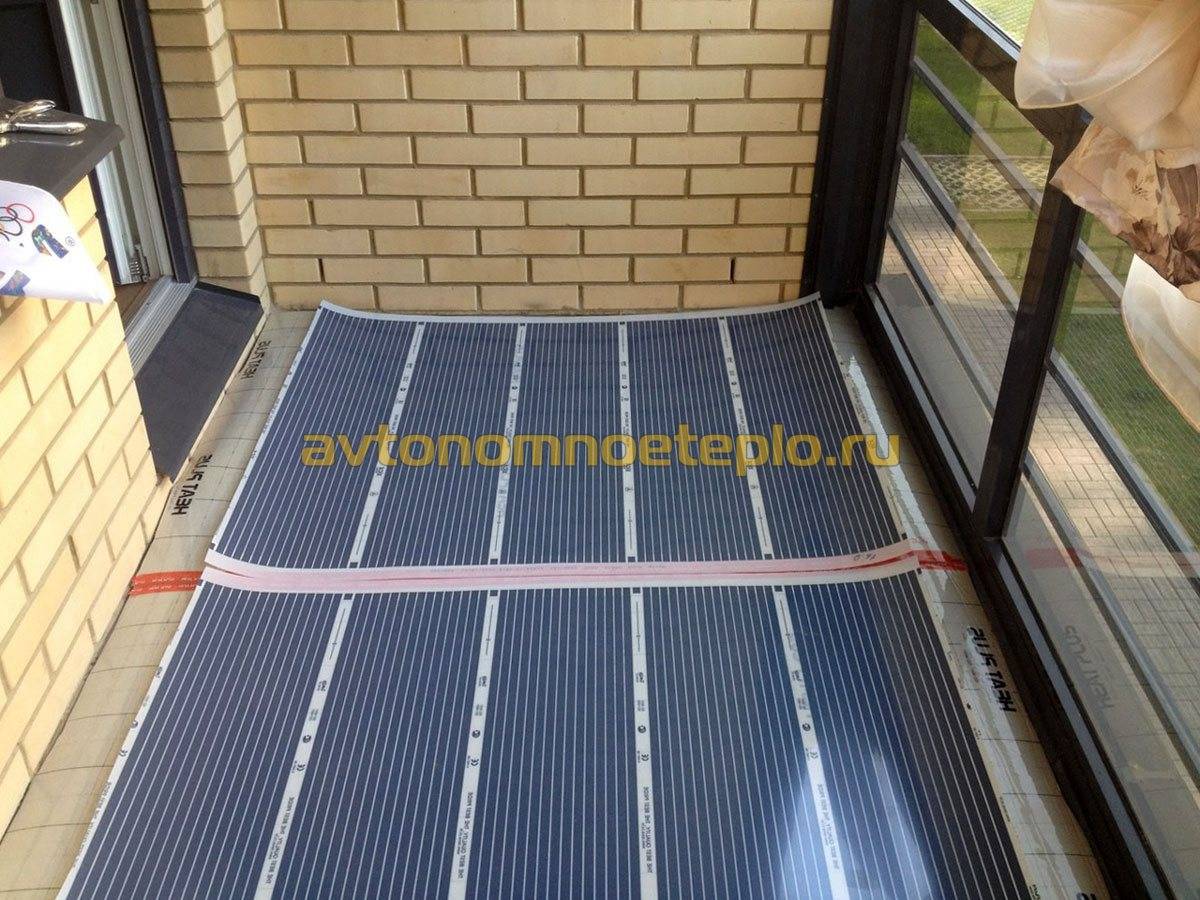

Раскладывается пленка. При этом необходимо учитывать, что ширина рабочей поверхности 25 см. Между рядами пленки зазор должен быть не больше 4 см. Укладывать листы внахлест категорически запрещается. Разрезать пленку можно в специально отмеченном месте.

Подводится напряжение. Если монтаж выполняется самостоятельно, необходимо учесть несколько важных деталей. Начинать работу необходимо с установки терморегулятора и подведения к нему питающего кабеля. Подключение полов выполняется строго сверху пленки.

Монтаж финишного покрытия. Ламинат и линолеум укладываются непосредственно сверху пленки. Для плитки потребуется предварительно проложить армирующую сетку. Используемый клеевой раствор должен предназначаться для облицовки теплых полов.

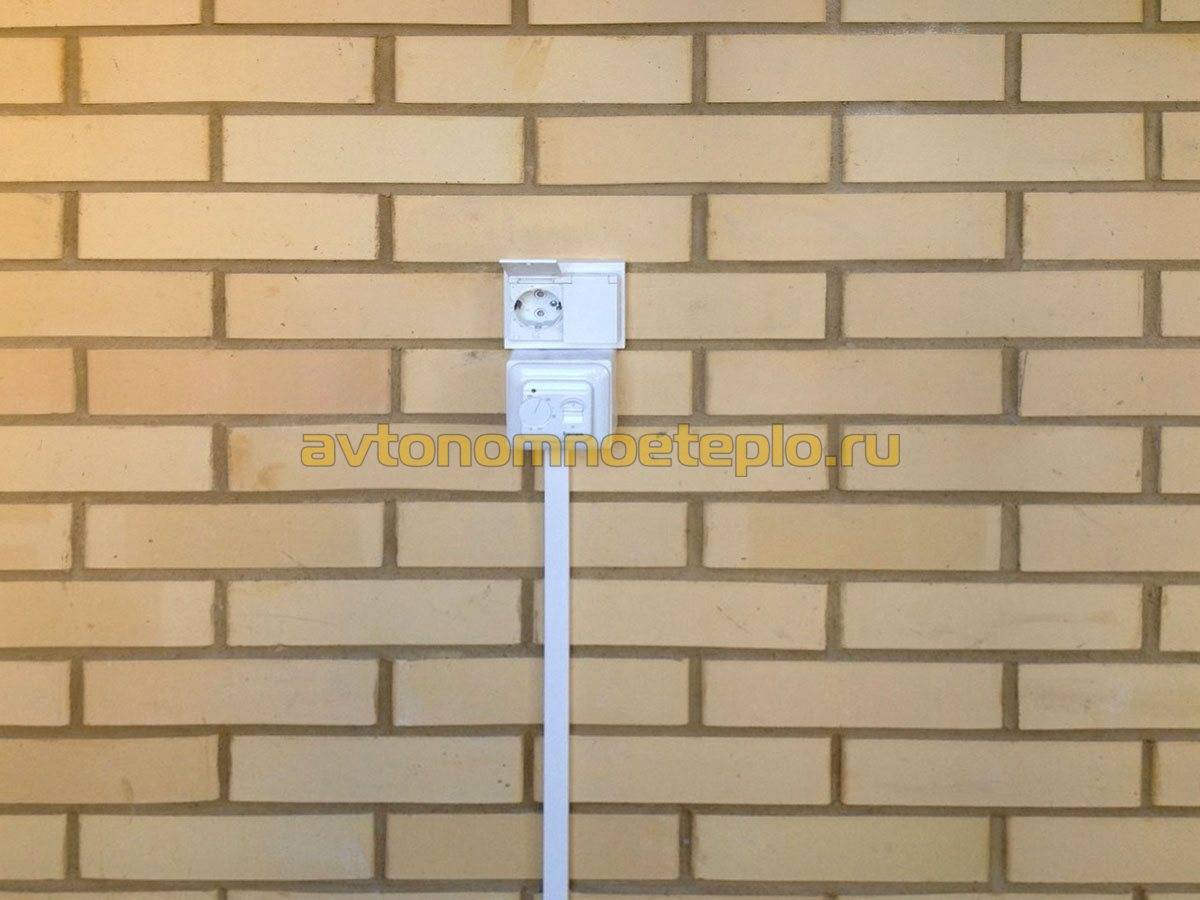

Напряжение на терморегулятор должно подаваться от отдельного автомата, запитанного непосредственно от счетчика. Обязательна установка УЗО.

Требования к балкону перед укладкой плёночного пола

Пленка, которая покрывает нагревательные элементы теплых полов, является сверхпрочной и способной выдерживать механические нагрузки. Устройство инфракрасной системы отопления полностью безопасное, поэтому к помещению, где планируется выполнять монтаж, предъявляются относительно небольшие требования.

Утепление балкона инфракрасными теплыми полами может выполняться при условии:

1. Отсутствия влаги на полу. Предварительно необходимо простелить гидробарьер, в случае изготовления стяжки, раствор должен полностью высохнуть.

Ровное основание. Эффективный обогрев лоджии инфракрасным полом возможен только при условии укладки пленки на ровную плоскость. Потребуется устранить неровности. Максимально допустимый перепад составляет 1-2 мм на 1 м².

{banner_downtext}Утеплить на лоджии пол с помощью ИК пленки является экономически выгодным решением, по сравнению с водяными или электрическими полами.

Плюсы и минусы пленочного пола для балкона

Как и любая другая система отопления, инфракрасные полы имеют свои недостатки и преимущества, которые следует учитывать.

Преимущества:

• Быстрый и простой монтаж.

Низкая себестоимость.

Универсальность, можно использовать под любой вид покрытия.

Возможность легкого ремонта.

Благотворное влияние на организм человека.

Недостатки:

• Высокое энергопотребление.

Необходимость аккуратной установки.

Вероятность поражения электрическим током. Для снижения опасности требуется использование заземления и установка УЗО.

Стоит ли утеплить на лоджии пол с помощью ИК пленки? В конечном счете, принимать решение придется самому потребителю. Выбрать этот вариант следует, если необходима система отопления, существенно не влияющая на вес балкона, не уменьшающая высоту потолка, а также при решении самостоятельного проведения монтажных работ.

Монтаж водяного пола на балконе

Теплый пол на балконе – замечательная возможность сделать это помещение более удобным и комфортным, создать самые оптимальные условия для жизни и хобби владельцев дома.

В этой статье будут рассмотрены все особенности и нюансы такого процесса, как установка теплого пола на балконе.

Какой вариант теплого пола подходит для балкона?

Оптимальным вариантом, как утверждают эксперты, является водяной пол. Водяной пол является одним из самых популярных систем для обогрева, его популярность связана с высокой доступностью и эффективностью.

А монтаж такого теплого пола на балконе не составит труда, если вы будете следовать инструкциям, указанным ниже.

Из каких шагов состоит монтаж теплого водяного пола на балконе

Подготовка поверхности. Пол необходимо очистить от грязи, пыли и строительного мусора, такого как щебень. Если имеются заметные глазу неровности – их нужно устранить с помощью новой песчано-цементной стяжки. На очищенной поверхности сделайте разметку: отметьте участки, между которыми проведете так называемые температурные швы.

Утепление. Перед укладкой водяного пола необходимо обеспечить теплоизоляцию (иначе тепло будет уходить вниз). Толщина материала теплоизолятора обычно составляет от 30 до 150 мм. Выбирайте для водяного пола самый сильный теплоизолятор. Примерами таких теплоизоляторов могут послужить пенополистирол, пенопласт. Если выбрать плохой теплоизолятор, эффективность нагрева будет сведена практически к нулю. Для водяного пола это особенно актуально, так как в большинстве случаев именно под этим помещением находится прослойка холодного воздуха и свободное пространство.

Ставим элементы крепления трубопровода. Следующим шагом будет установка специальных креплений для трубопровода. Эта конструкция должна удержать трубопровод, обеспечить устойчивость системы в целом. В качестве креплений можно использовать арматурную сетку. При этом диаметр арматуры должен быть 4-5 мм, а ячейки – размером 150 мм. Иногда на практике применяют технику двойного армирования. Таким образом, сетку можно разместить и под, и над трубами. Это гарантирует повышенную надежность системы водяного пола, при которой вероятность его деформации сводится к нулю.

Монтаж коллектора. Перед началом монтажа трубопровода нужно установить коллектор и группу управления теплых полов. Выбор системы управления системы полностью зависит от типа теплого пола. Управление устанавливается на стене или в специальном шкафу.

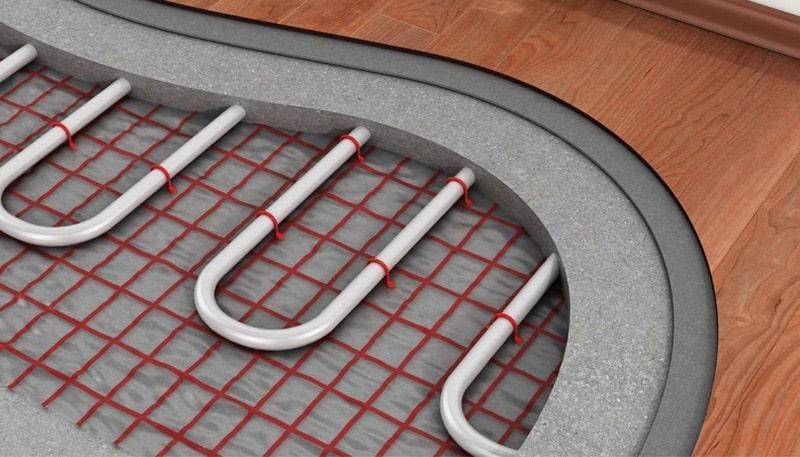

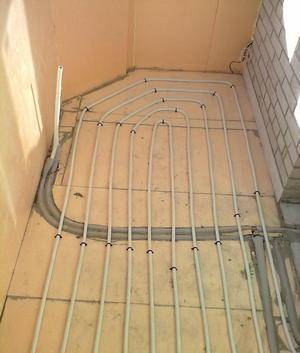

Установка трубопровода. Наиболее оптимальными вариантами для укладки труб теплого пола является схема “Змейка” или “Спираль”. Шаг труб должен быть меньше ближе к стенам и шире у центра помещения. Максимальный шаг труб может составлять 30 см, а петли нужно выполнять не дальше, чем на 10 см. Это необходимо делать для высокого давления в системе и хорошей теплоотдачи пола. Установка теплого водяного пола предполагает также подключение к источнику тепла, а также проведение гидравлических испытаний. Герметичность проверяют в течение как минимум суток. Иначе в дальнейшем можно столкнуться с множеством неприятностей.

Слой стяжки. Далее выполняется бетонная стяжка, которую нужно приготовить заранее. Минимальная толщина слоя – 3 см. Для повышения теплопроводности в бетон нужно добавить специальные вещества – пластификаторы. Заливается стяжка только в тот момент, когда система находится под давлением. Это давление нужно поддерживать в течение всего времени застывания стяжки. А это составляет от 28 до 35 дней

Давление важно поддерживать для того, чтобы не случилось поломки при попытке ввести систему водяного пола в эксплуатацию и, как следствие, переделывать все выполненные работы.

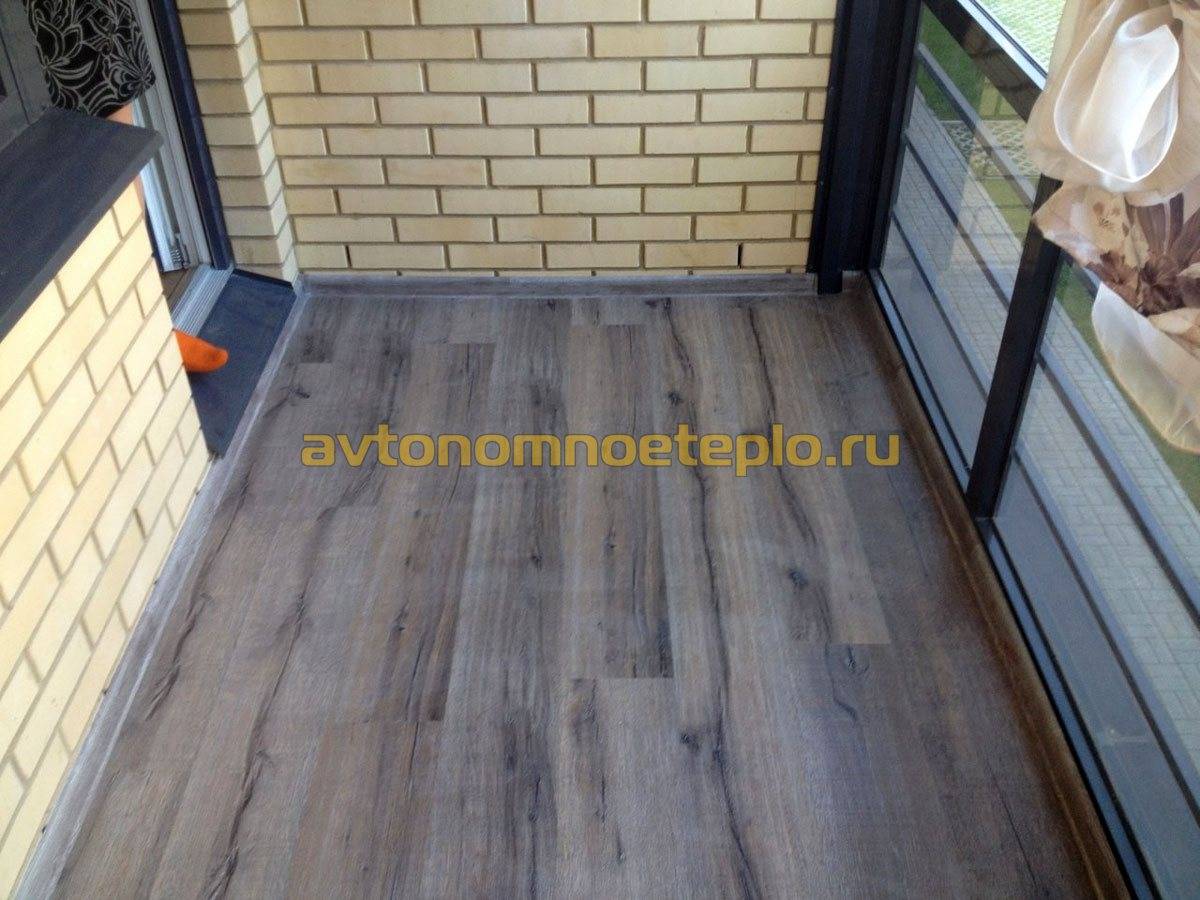

Напольное покрытие. По окончании высыхания бетонной стяжки можно приступить к укладке финишного слоя, например, плитки. Вместо плитки можно использовать любое другое напольное покрытие – ограничений на покрытие водяной пол не накладывает, выбор конкретного напольного покрытия для балкона зависит только от предпочтений его владельца.

Водяной теплый пол – наилучшее решение для обогрева балкона. Только благодаря этой системе можно обеспечить максимальный комфорт в помещении.

https://youtube.com/watch?v=GPDTFtvh-Go

При всем при этом монтаж теплого водяного пола на балконе не займет много времени и сил – все шаги от подготовки основания до укладки финишного слоя достаточно просты и могут быть выполнены самостоятельно.

И последней каплей в море преимуществ водяного пола является, пожалуй, его стоимость. Теплый водяной пол является вполне доступным во всех отношениях.

Достоинства и недостатки

Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.

В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.

Среди положительных качеств теплого пола наиболее ярко выделяются следующие:

1. Высокий уровень комфорта. Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.
2. Экономичность. Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т.е. лишние траты отсутствуют.
3. Возможность настройки температурного режима. Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.
4. Простота монтажа. Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.

Недостатки тоже имеются:

1. Высокая себестоимость. Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.
2. Уменьшение объема помещения. Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).
3. Требовательность к напольному покрытию. Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.

Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.

Особенности и преимущества

Ремонт и монтаж старых перекрытий на балконе имеет свои преимущества и недостатки. Никому не хочется вкладывать свое время в ненужные идеи и ремонтные работы. Но установка теплых полов – это очень разумный шаг. Разберем – почему это так.

1. Первое преимущество утепления гласит: тепло – значит комфортно. И действительно, если комфорт пребывания в собственном доме на первом месте, так почему не сделать свое жилище чуточку теплее? В квартирах классического типа прогрев пола невозможен – тепло поднимается, отапливая пространство неравномерно. Ходить по холодному паркету неуютно. Теплые конструкции же создают полный прогрев помещения от самого низа до потолка, с небольшим изменением температуры.
2. Второе преимущество – это возможность расширить свою квартиру, посредством увеличения жилой площади. Как только теплый пол установлен, появляется возможность устроить зону балкона несколькими способами – стилизовать под гостиную, рабочую или обеденную часть. Любой из этих вариантов возможен только с учетом установки утепления. Без него – балкон может служить только складом или чуланом.
3. Третье преимущество рассказывает нам об…экономии электричества. Да, именно об экономии. Дело в том, что установка специального отопления дарит возможность расходовать меньше электроэнергии (таковыми являются полы с водным подогревом). Это существенный показатель в зимнее время года, когда тепло не только является необходимостью в квартире, но и может служить экономичным целям.

8фотографий

А теперь – минусы теплых полов.

1. долгая установка. При оформлении пространства “теплыми сеточками”, необходимо потратить много сил и энергии. А главное – своего времени. Вне зависимости от того, насколько пол на балконе деформирован, вам придется: очищать, выравнивать, устанавливать, корректировать и утеплять. Все эти действия также связаны с выбором самого теплого покрытия, о чем будет написано позже;
2. денежные траты. Утеплить балкон можно и даже нужно, но дело в том, что это невозможно сделать без денежных вложений. Будь то различные инструменты, кроющие материалы и сами теплые полы – все это нужно покупать, а покупка недешевая. Однако есть смягчающее обстоятельство: экономия возможна при самом методе утепления и кройки.
3. деформация. Этот минус является условным – если установить неправильно систему напольного отопления, можно существенно усложнить себе жизнь. Полы могут не только выходить быстро из строя, но и деформировать участки пространства. Поэтому нужно ответственно подойти к установке, выбору полов и их последующей эксплуатации.

Монтаж систем тёплых полов

После того, как вы определились, какой обогревательной напольной системой оснастить свой утеплённый балкон, пришло время браться за дело. Рассмотрим поэтапно, как сделать тёплый пол на балконе.

Подготовка балкона

Перед укладкой теплого пола подготавливают несущую плиту и основание

Перед тем, как начать стелить тёплые полы на балконе, следует осмотреть несущую плиту на предмет различных дефектов

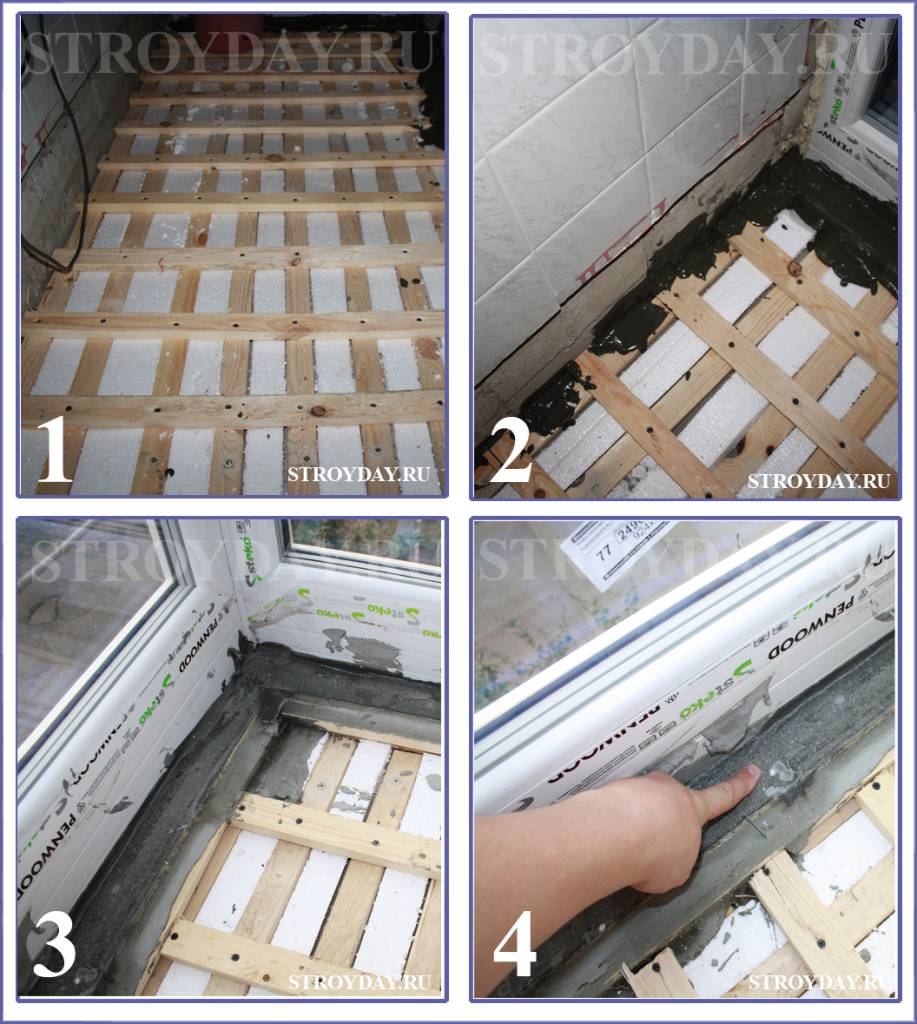

Особое внимание следует уделить стыкам плиты со стеной здания или ограждающим парапетом

Если в этих местах найдутся трещины, их будет нужно заделать при помощи шпаклёвки или штукатурки. Если вы собираетесь заливать на балконе бетонную стяжку, следует убедиться, что несущая плита сможет вынести подобное утяжеление конструкции. Если на этот счёт у вас имеются хоть малейшие сомнения, лучше выбрать другой вариант, как сделать тёплый пол на лоджии.

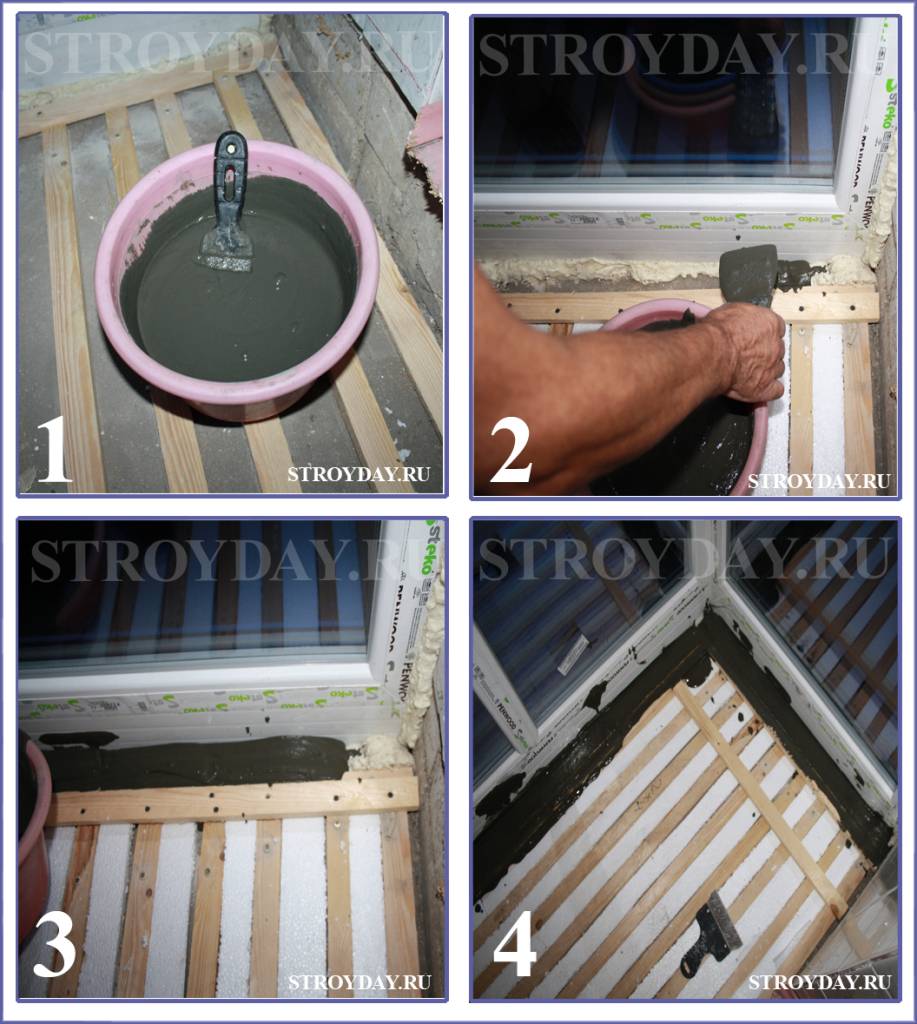

Следующим шагом производим гидроизоляцию балконной плиты. Для этого можно использовать либо рулонные, либо обмазочные материалы. В первом случае листы гидроизоляции клеятся к бетонной поверхности при помощи битумных мастик. При этом стыки должны заходить друг на друга не менее, чем на 15 см и тщательно промазываться клеевым водоотталкивающим раствором. Подробнее о подготовке балкона к укладке нагревательных элементов смотрите в этом видео:

Обмазочная гидроизоляция наносится на поверхность балконной плиты кисточкой или валиком.

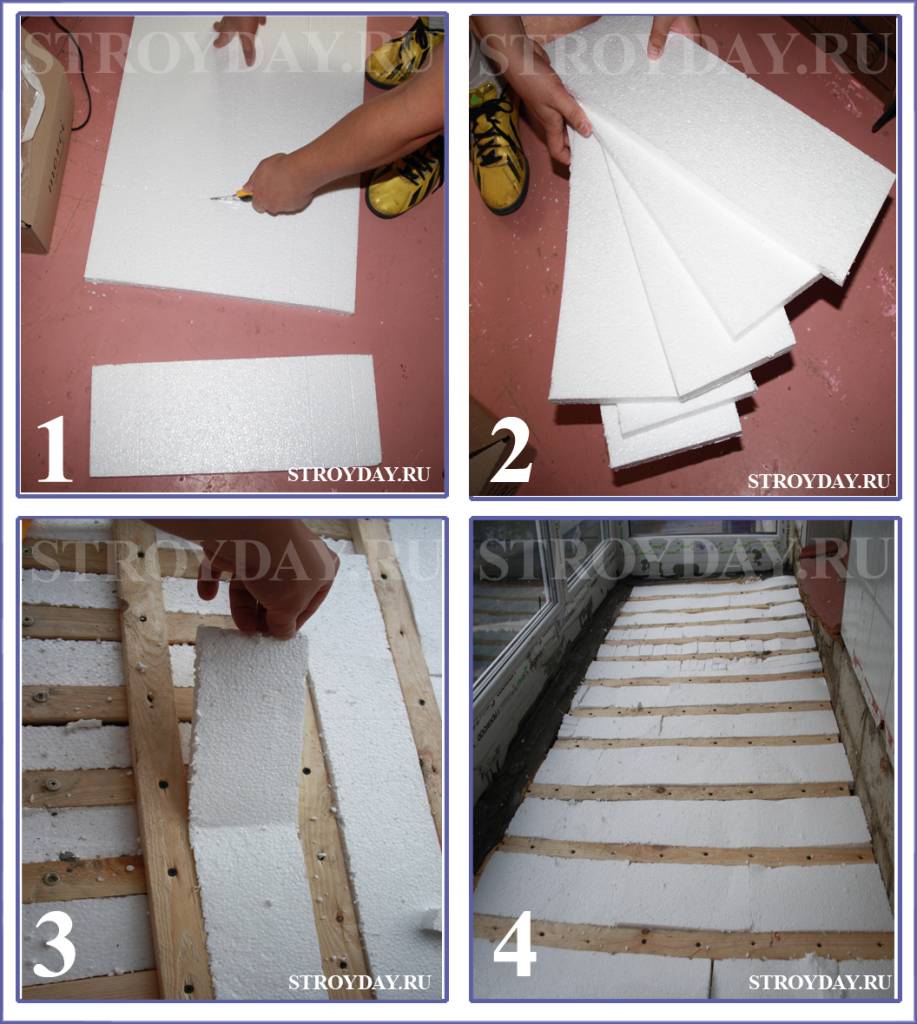

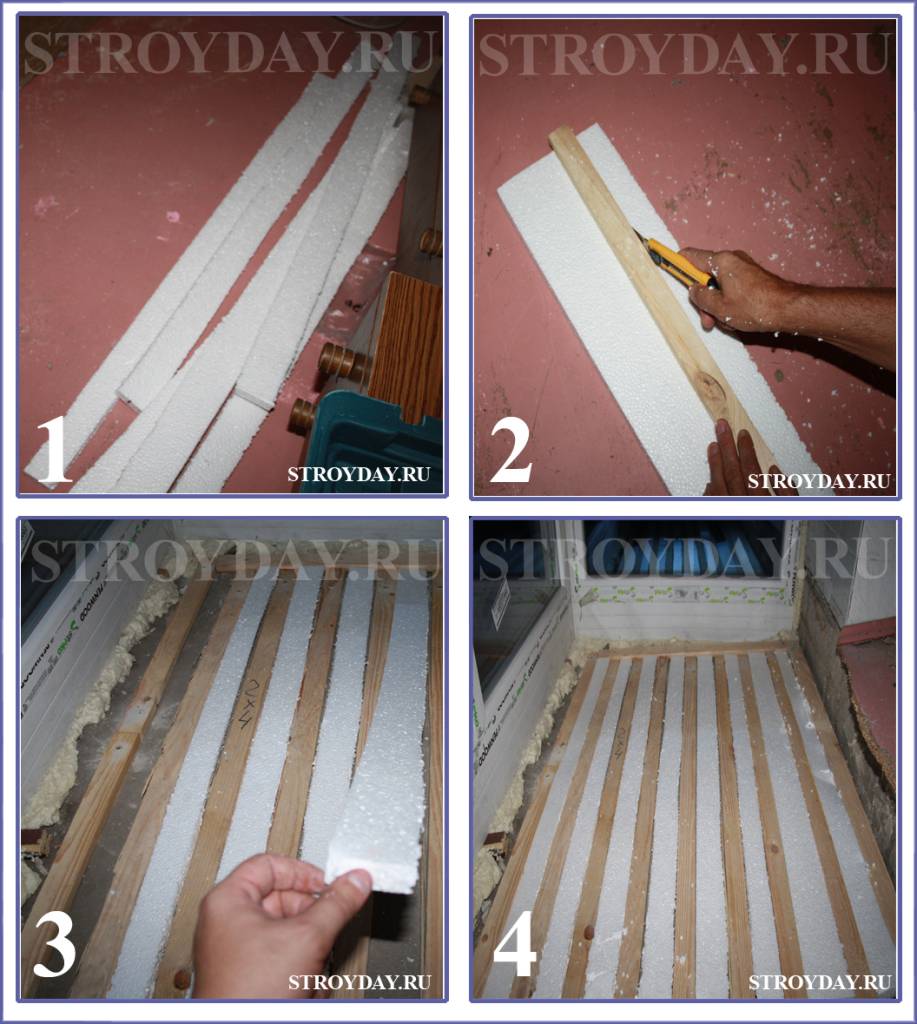

После этого следует произвести утепление балконной плиты. Это необходимо, чтобы тепло не уходило через несущую плиту на улицу, так как бетон очень хороший проводник тепла.

В качестве утеплителя под напольную систему обогрева лучше использовать плотный материал, способный не деформироваться под весом людей и мебели.

Отлично для этих целей подойдёт экструдированный пенополистирол, например, пеноплекс.

Монтаж обогревательных элементов

Укладывать тёплые полы на балконе следует строго в соответствии с инструкцией по монтажу. Для водяной системы лучше всего выбрать металлопластиковые трубы, поскольку они намного долговечнее металлических типов. О том, какие трубы лучше выбрать для водяного обогрева, смотрите в этом видео:

Монтаж их следует производить поверх утеплителя, используя в качестве крепёжных элементов специальные кронштейны, вкручиваемые в бетон. Укладываться труба должна непрерывной змейкой с расстоянием между витками порядка 15 – 20 см. Концы трубы запитываются в систему центрального отопления: один – в подающий, а другой в обратный коллектор. После этого поверх труб заливается цементная стяжка.

Под ИК-пол рекомендуют подкладывать фольгированный материал

Системы тёплого пола, использующие в качестве нагревательного элемента кабель, также заливаются цементной стяжкой, предотвращающей их механическое повреждение.

Инфракрасная плёнка наоборот настилается без применения цементных растворов. Под неё желательно подстилать слой фольгированного утеплителя, для более полного отражения теплового излучения от пола. Поскольку мощность обогрева в данном случае не так велика, как у нагревающегося кабеля, поверх ИК-плёнки рекомендуется настилать покрытие с высокими показателями теплопроводности – каменную или керамическую плитку.

Применение напольных покрытий с теплоизолирующим эффектом: утеплённый линолеум, ковролин, ламинат и т.д. могут привести к тому, что подогрев полов ИК-излучением станет малоэффективным.

Устройство карбонового теплого пола

Использование программируемого регулятора теплого пола

Технология устройства электрического теплого пола

Подключение теплого пола без терморегулятора

Устройство теплого пола в ванной от отопления

Монтаж нагревательных элементов в стяжку

Универсальный способ, подходит для любых типов помещений, кроме деревянных перекрытий. Принципиально есть два способа: на черновую поверхность (заливка новой стяжки), либо вместо существующей.

Если стяжка есть, и вы планируете залить новую, следует удалить старый цемент. Это непростая задача, но при использовании нормального инструмента, вполне осуществимая.

Если выровнять поверхность таким образом не получается, делается черновая стяжка высотой не более 1 см. Иначе, на неровную поверхность невозможно будет уложить гидро- и тепло- изоляцию.

Полученный бутерброд хорошо видно на иллюстрации.

В зависимости от типа помещения, расположенного под вами, выбираем тепловой барьер.

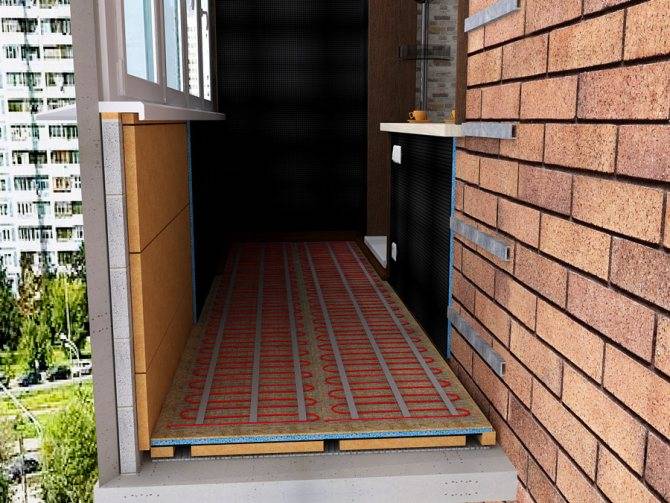

• Вариант 1: Под вами отапливаемое помещение, ваша система «теплый пол» устанавливается в дополнение к обычным радиаторам отопления. В этом случае целесообразно уложить металлизированный утеплитель: вспененный полистирол, сверху фольга. В этом случае вы сохраните тепло от штатной системы, и дополните его отражением от электронагревателей.
• Вариант 2: Снизу по-прежнему тепло, ваш электрический пол — единственно возможный источник обогрева. Укладываются пенополистирол в виде листов толщиной 20–30 мм. Это нужно для того, чтобы не делиться вашим теплом с соседями снизу.
• Вариант 3: Первый этаж частного домовладения, либо балкон (лоджия). Для защиты от уличного холода потребуются жесткие плиты утеплителя толщиной 100 мм. Если материал относительно мягкий, либо вы планируете уменьшить толщину стяжки, можно воспользоваться армирующей сеткой.А дальше классика: маячки, выравнивание стяжки с помощью правила. Кабель системы теплого пола должен оставаться в толще стяжки, а не лежать на арматуре, прижатый слоем бетона.Если не получается зафиксировать тепломаты (или термокабель) на заданном расстоянии от чернового слоя, стяжку можно выполнить в виде сэндвича. Допустим, вы запланировали толщину 50 мм. Укладываете стяжку (или заливаете жидкий самовыравнивающий пол) на толщину 20 мм. Даете 2–3 суток на схватывание. Затем прямо на ровный слой укладываете тепло элементы, и заливаете (укладываете) второй слой стяжки.

  То же самое касается и монтажа финишного покрытия. Полное время высыхания стяжки (с учетом освобождение от влаги) не меньше одного месяца. Если дать тепло в толщину влажного бетона, он неизбежно растрескается. На балконе этот срок может быть увеличен, особенно при укладке в холодное время года.

Плюсы и минусы разных систем теплого пола

Например на сегодняшний день существует несколько разновидностей систем подогрева пола. Да и разделяющихся по нагревательным элементам и источнику энергии:

1. Электрическая (применение кабелей или нагревательных матов).
2. Инфракрасная электрическая (укладка инфракрасной пленки).
3. Водяная (установка водяных труб, подогреваемых от автономного источника либо от центрального отопления).

Электрическая

Кабельная система подогрева предусматривает обязательную укладку слоя теплоизоляции и предварительное выравнивание основания при помощи стяжки. В условиях балкона или лоджии монтаж такой системы подогрева пола усложняется из-за повышения нагрузки на перекрытия. Так же поднятия итоговой высоты пола на 15 см и долгого (свыше 30 суток) выполнения монтажных работ. При этом терморегулятор должен быть установлен на видном месте. Прежде всего регулировка режима температур осуществляется вручную.

Применение нагревательных матов вместо кабеля для подогрева пола особенно актуально, да и невозможно выполнение цементно-песчаной стяжки толщиной в 4–5 сантиметров. Например, в условиях старых зданий, при срочном выполнении работ и т. д. При укладке электрических матов толщина основы практически не возрастает, при этом образуется минимальное количество строительного мусора. Да и работы обходятся значительно дешевле. Нагревательные маты могут быть уложены на клей.  Используемый при укладке кафеля. Данный способ укладки принято называть «мокрым». Точно так же главным недостатком нагревательных матов является низкая устойчивость к механическим воздействиям .Кроме того отсутствие способности к накоплению тепла. Соответственно, данный вариант теплого пола может выступать лишь в качестве дополнительного элемента обогрева балконного помещения.

Инфракрасная электрическая

Инфракрасные системы теплого пола предусматривают использование пленки, вероятно формирующей тепловое излучение с большой длиной волы. В результате тепловая энергия передается стенам и имеющимся на балконе предметам обстановки и находящимся в лоджии людям. Прежде всего способности вторичной отдачи накопленной тепловой энергии. Именно инфракрасные полы считаются наиболее эффективной системой обогрева пространства балкона или лоджии.

Водяная

Однако водяной теплый пол на балконе пользуется популярностью , да и благодаря достаточно низким расходам на материалы. Возможности последующей укладки самых различных видов покрытия пола, такого как кафель, ламинат и т. д. Наиболее распространенными являются системы водяного подогрева пола. Вероятно выполняемые в виде системы шлангов, уложенных поверх теплоизоляционного материала в стяжку. Они заливаются раствором, и после высыхания можно укладывать покрытие: При этом водяной теплый пол может иметь как автономный источник тепла — водонагревательный котел (такие системы чаще используются в частных загородных домах). А так и использовать в качестве источника нагрева систему центрального отопления (это более актуально в случае квартир и домов, расположенных в черте города).

Преимущества теплых полов в квартире

Обустройство тёплых полов в квартире имеет немало преимуществ:

• равномерный прогрев помещения — что создаёт комфортные условия;
• обогрев осуществляется снизу — это оказывает положительное влияние на здоровье;
• подходит для семей с детьми — они могут свободно перемещаться по полу;
• не пересушивает воздух;
• не портит интерьер и не приводит к уменьшению полезной площади в комнате;
• имеет приемлемую цену;
• можно произвести монтаж своими руками.

Кроме того, установка тёплых полов взамен стандартных радиаторов, приводит к уменьшению пылеобразования, так как отсутствует статическое напряжение.

Отопительные системы пола

Известны 2 вида теплого пола под ламинат с разными энергоносителями, способами монтажа и характеристиками. Принцип действия одинаковый, заключается в равномерном обогреве всей поверхности окружающего материала, который одинаково распределяет тепло от пола к потолку.

Водяное отопление

• обогревает помещение равномерно по всей площади;
• сохраняется постоянная влажность воздуха;
• не создает электромагнитное поле;
• долгий срок службы, ограниченный эксплуатацией трубы;
• экономичен, в сравнении с электрическими нагревателями.

При водяном отоплении происходит передача тепла излучением, а не конвекцией, поднимающей пыль. Такой способ делает помещение безопасным. Преимуществом считают и совместимость с другими видами отопления.

Недостатки:

• требуется разрешение различных инспекций;
• длительный трудоемкий монтаж (если в стяжку, то до полного высыхания бетона);
• снижение давления с стояке;
• сложность регулировки температуры пола;
• не автономность системы, которая зависит от отопительного сезона.

Если случится поломка или протечка трубы, придется демонтировать всю конструкцию с полным удалением стяжки или другой подложки.

Отопление пола с помощью электричества

В этом случае обогрев происходит по тому же принципу, как у водяных полов, но с другим генератором тепла – электричеством. Под воздействием тока нагреваются углеродсодержащие вещества, излучающие тепловые лучи.

Различают:

1. Кабель. В основе заложены одножильный или двухжильный кабель с металлическим проводником, который при подаче тока нагревается благодаря большому внутреннему сопротивлению. Продается в бухтах, комплектах с датчиками.
2. Кабельные маты. Тот же теплоноситель, только для удобства монтажа прикреплен на пластиковую сетку. Их укладывают в стяжку, под плитку.
3. Саморегулирующийся кабель. В отличии от обычного в основе – полупроводник. Он меняет свое сопротивление в зависимости от температуры окружающей среды. Его работа не зависит от квалификации монтажа – не перегорит, если даже уложен неправильно.
4. Инфракрасные маты. Карбоновые стержни в оболочке соединены токопроводами параллельно в пластины.

Есть еще разновидность – инфракрасная пленка. Карбоновый наполнитель запаян между листами специального полимера, к которому с двух сторон подается ток через медный проводник. Этот вид обогрева предназначен только для сухого монтажа под ламинат, ковролин, линолеум.

• не требует специального разрешения от инспекций;
• быстрый нагрев, медленное остывание поверхности;
• возможность регулировки температуры;
• быстрая, легкая установка.

Недостатки:

• поднимутся расходы за электричество;
• усиление нагрузки на основной питающий кабель;
• использование дополнительных материалов для основы при монтаже.

Электрические провода создают электромагнитное поле, которое негативно влияет на здоровье человека.

Разновидности

Укладка матов

Нагревательные маты — бюджетная система. Они представляют собой единый кабель, который благодаря волнообразному креплению к сетке из прочного стекловолокна, равномерно распределяют тепло, сохраняют его независимо от погоды на улице.

Монтаж приборов производится исключительно в пол. Источник тепла — двужильный, реже — одножильный кабель диаметром около 2,5–4,5 мм

Чтобы маты равномерно нагревались, важно подводить их к источнику питания 220–230 Вт. Кабель при этом для безопасности защищается пластиковым экраном с холодным проводом длиной более 2 м

По типу кабеля нагревательные маты разделяют:

1. Одножильные. Укладываются так, чтобы 2 конца подключались к терморегулятору. Для облегчения монтажа раскраивают маты. Одножильные кабели излучают электромагнитное поле, поэтому система подходит для балкона. Для жилых комнат такой тип нежелателен из-за постоянного воздействия излучения.
2. Двужильный. Кроме нагревательной жилы, в нём есть электрический кабель. Один конец присоединяется к терморегулятору, а другой прячется в муфту. Поэтому монтаж можно проводить даже на улице, а потом заносить прибор на балкон. Двужильный мат даёт минимум излучения, поэтому более распространён.

Внимание
Нагревательные маты выпускаются с разными мощностями. Одни могут генерировать 60 Вт, а другие — все 2300 Вт энергии.. Независимо от показателя мощности поверх матов допускается накладывать плиточный клей и складывать плитку

Независимо от показателя мощности поверх матов допускается накладывать плиточный клей и складывать плитку.

Нагревательный кабель

Устройство функционирует от напряжения 220 В. Кабельная система состоит из кабельной секции, двухжильного экранированного кабеля, подводящего проводника и нагревательной жилы. Преимущества установки такого электрического пола на балконе:

1. Безопасность для здоровья. Создающееся им излучение совершенно безвредно для человека.
2. Небольшая мощность. Основной фактор, влияющий на высокую износостойкость кабеля и срок его эксплуатации.
3. Простота в установке. Монтаж выполнит даже тот, кто не имел опыта установки таких систем.
4. Электробезопасность, пожаробезопасность. За это отвечает экранирующая плёнка, которая защищает поверхность системы от механических повреждений.

При монтаже на бетонное основание есть особенности, присущие нагревательному электрическому кабелю

Важно теплоизолировать пол экструдированным пенополистиролом. Его толщина — 20–30 мм

Затем производится покрытие теплоизоляцией бетонной стяжки толщиной 10–15 мм, чтобы не допускать контакта утеплителя с нагревательным элементом пола, исключить перегрев устройства.

Инфракрасная плёнка

Принцип работы — генерация длинноволновых ИК-лучей. Устройство напоминает полотно, покрытое с двух сторон плёнкой из полиэстера. Отличается гибкостью, легко монтируется на любом участке. Чтобы его внедрить, не нужно заливать цементную стяжку, так как плёнка легко демонтируется и устанавливается без дополнительных манипуляций.

Важно
Любая пленка состоит из греющего карбонового кабеля, биметаллических шин и двухслойной полимерной плёнки. Работает от сети 220–230 В

Ток проходит через компоненты системы, превращается в тепловую энергию. Происходит её передача в окружающую среду и равномерный нагрев по всей площади балкона.

Существуют 2 типа инфракрасных плёнок — низкотемпературные и высокотемпературные. Есть различие по:

• мощности;
• температуре нагрева;
• толщине;
• ширине;
• области применения.

Все они имеют экологическую безопасность, сохраняют качество воздушных масс. От таких приборов нет излучений, они очень просты в монтаже, с широкими настройками.

Стяжка

ВАЖНО: верхний слой стяжки заливают только при заполненном контуре. Но перед этим, металлические трубы заземляют, и закрывают толстой полиэтиленовой плёнкой

Это важное условие, для предотвращения коррозии вследствие электрохимических взаимодействий материалов.

Вопрос армирования можно решить двумя способами. Первый – положить сверху трубы кладочную сетку. Но при таком варианте, возможно появление трещин в следствии усадки.

Другой способ – дисперсное армирование фиброй. При заливке водяных тёплых полов, лучше всего подходит стальная фибра. Добавленная в количестве 1 кг/м3 раствора, она равномерно распределится по всему объёму и качественно повысит прочность застывшего бетона. Полипропиленовая фибра, для верхнего слоя стяжки подходит гораздо меньше, ибо прочностные характеристики стали и полипропилена даже не конкурируют друг с другом.

Устанавливают маяки и замешивают раствор по вышеизложенной рецептуре. Толщина стяжки должна быть не менее 4 см над поверхностью трубы. Учитывая, что ø трубы 16 мм, общая толщина будет достигать 6 см. Время созревания такого слоя цементной стяжки – 1,5 месяца

ВАЖНО: Ускорять процесс включая подогрев пола – недопустимо! Это сложная химическая реакция образования «цементного камня», которая происходит при наличии воды. А нагрев вызовет её испарение

Ускорить созревание стяжки можно при включении в рецептуру специальных добавок. Некоторые из них вызывают полную гидратацию цементу уже через 7 суток. И кроме этого значительно уменьшают усадку.

Определить готовность стяжки можно, если положить на поверхность рулон туалетной бумаги, и накрыть его кастрюлей. Если процесс созревания окончился, то на утро бумага будет сухая.

Утепление пола на балконе с помощью пенопласта

Следующим этапом, после того как положены лаги в длину, будет – утепление. Для этого мы нарезаем пенопласт равными полосками по семь-восемь сантиметров в длину.  Резать пенопласт лучше всего при помощи обычного строительного ножа. После того как пенопласт нарезан, мы укладываем его в расстояние между деревянными лагами. Как показано на фотографии. Когда полоски пенопласта будут полностью уложены, то пол приобретет вот такой вид (фото ниже).

Укладываем пенопласт между лагами для утепления пола на балконе

Следующим нашим шагом, будет монтирование второго слоя. Для этого, при помощи рулетки, мы измеряем размер необходимой нам лаги в ширину.

Укладка пенопласта завершена

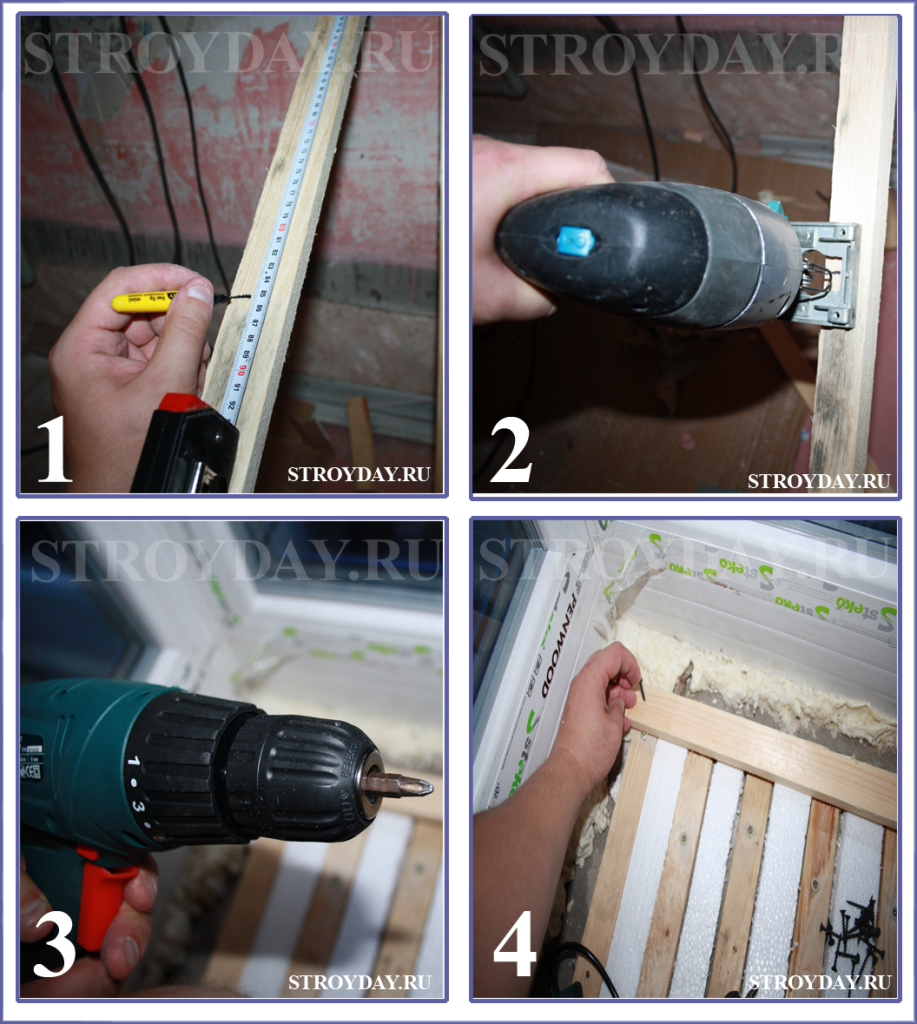

После того как мы измеряли размер нужной нам рейки, мы переносим его на деревянную плоскость. Далее в ход вступает электролобзик. С его помощью мы отпиливаем брус необходимого нам размера. Теперь пришло время шуруповерта. Примеряем планку и места для крепления шурупов. Кстати, для крепления используем саморезы по дереву размером 3,5х35мм.

Процесс установки горизонтальной обрешетки

Теперь крепим лагу на шурупы-саморезы.

Крепление лаг на саморезы

Закрепленная с помощью шуруповерта и саморезов лага, имеет вот такой вот вид.

Следующая рейка, которую мы будем крепить в длину, является частью опалубки. Ее необходимо закрепить немного «внахлест», то есть с выступом ближе к балконной раме. Крепится она на саморезы.

Финальный вид боковых лаг

После того, как мы закрепили второй слой опалубки, мы переходим к этапу заливки опалубки. Для этого мы готовим раствор морозостойкого клея для плитки или цемента марки Портланд-М500. Когда раствор будет готов, наносим его с помощью шпателя во внутреннюю часть опалубки. Раствор наносится во внутреннюю часть, по всему периметру опалубки.

Процесс заливки опалубки цементом

Когда вся внутренняя часть опалубки будет полностью залита, мы переходим к этапу монтирования реек в ширину.

Монтаж горизонтальных брусков

Лаги прикручиваются при помощи саморезов и шуруповерта. Шурупы вкручиваем по методу «доска в доску» (как показано на фото). Таким же способом мы монтируем все остальные лаги, которые мы укладываем в ширину

При этом, важно соблюдать шаг с расстоянием в пятнадцать сантиметров между рейками

Когда очередной слой реек был монтирован, мы переходим к проливу всех оставшихся щелей. Щели мы заливаем раствором из морозостойкого клея для плитки. После, того как все щели были обработаны и заделаны, мы оставляем раствор застывать. Обычно для этого требуются одни сутки.  Через двадцать четыре часа раствор должен полностью застыть и отвердеть. При этом, опалубка должна приобрести такой вид как на фотографии.

Замазываем щели в полу с помощью морозостойкого клея для кафельной плитки

Проверяем опалубку на прочность. Для этого достаточно ее попробовать пальцами и если все сухое и твердое – значит все в порядке и вы можете смело переходить к следующему шагу.

Утепление бетонного пола на балконе вторым слоем пенопласта

Последовательность действий следующая:

1. Нарезаем пенопласт на части по 15 см в ширину.
2. Порезанный пенопласт укладываем в расстояние между деревянными рейками.
3. Заделываем щели в полу небольшими кусочками пенопласта, чтобы образовалась поверхность без зазоров и щелей.

Утепление пола на балконе пенопластом
