Как установить печь в бане с топкой из предбанника своими руками: схема установки

Особенности конструкции

Для использования в бане вполне сгодится самодельная печь, изготовленная из металла. Реализация подобного проекта потребует совсем немного времени и средств. А если такое устройство еще и обложить кирпичом, то оно станет безопасным для использования и будет равномерно отдавать тепло.

По мнению некоторых экспертов, для осуществления этой затеи потребуется шамотный кирпич. Однако правильнее будет воспользоваться именно тяжелым шамотом, который выдерживает высокую температуру и в отличие от легкого аналога пропускает тепло. Особенность же облегченного кирпича состоит в том, что применяется он для изготовления плавильных печей, которые не нуждаются в высокой теплоотдаче.

В домашних условиях этот тип материала можно использовать для обустройства печей дымоходами. В этом случае не нужно создавать дополнительную теплоизоляцию: достаточно будет обыкновенного красного кирпича. Его цена существенно ниже вышеуказанных материалов, а для соответствия общепринятым нормам эксплуатационные и противопожарные характеристики такого кирпича абсолютно пригодны.

Внимательно следует отнестись и к подбору наполнителя для каменки. В результате нагрева некоторых камней в парилку может выделяться угарный газ. Чтобы этого не допустить, избегайте приобретения тех булыжников, на которых имеются белого цвета прожилки или вкрапления.

Врезка в стену и установка банной печи

Для вывода топочной части печи в стене прорезается прямоугольное отверстие. Его размеры зависят от конструкции печки, особенно той ее части, которая будет выходить в соседнее помещение.

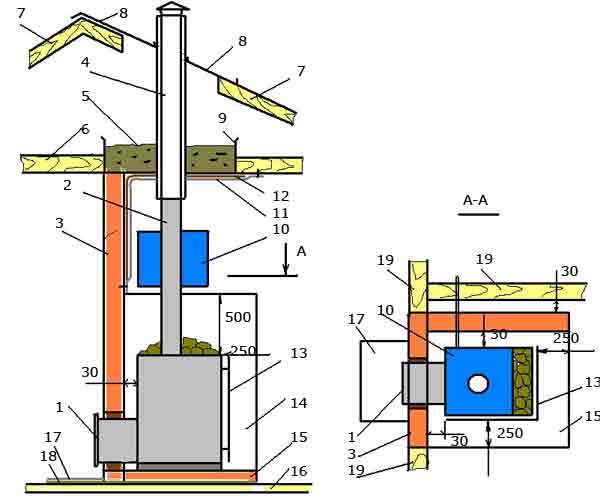

Схема: как установить печь в бане с выносной топкой

Точный размер зазора между корпусом и горючими частями стены указываются в паспорте на печку. Установка железной печи в деревянной бане включает обкладывание контура отверстия кирпичом, базальтовой ватой, гипсом или любым другим негорючим и влагостойким теплоизолятором.

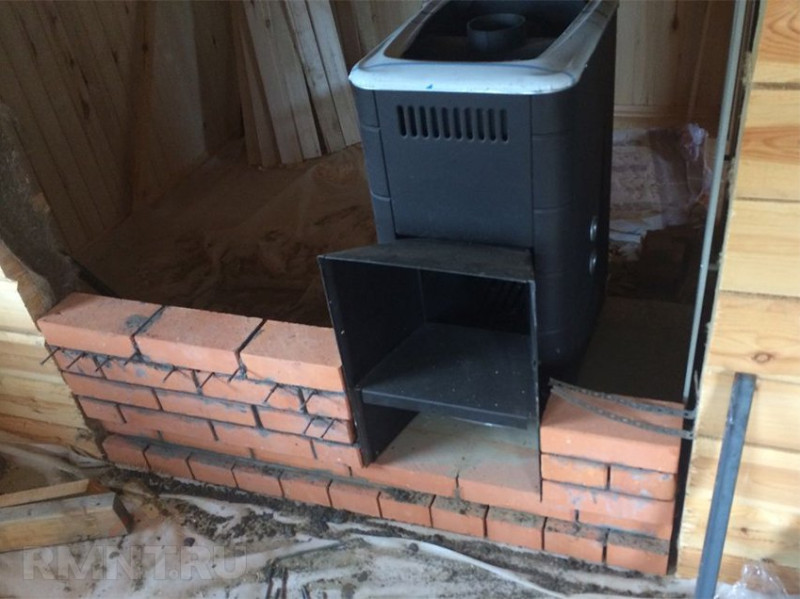

Врезка в деревянную стену и установка печи в бане с выносной топкой

Для самодельной печи можно рекомендовать зазоры в 30 см, при условии хорошей теплоизоляции. Нельзя использовать для данной цели стекловату или вату для утепления стен. Этот материал плохо держит нагрев более 150 градусов и начинает рассыпаться. Кроме того, использование стекловаты не безопасно, так как продукты горения вредны для человеческого организма.

Установка печи в баню с выносной топкой – что и в какой последовательности делать

Чтобы баня стала местом, где все члены семьи смогут принимать оздоровительные процедуры, ее следует обустраивать согласно технологии. Правильно подобранная печь обеспечит комфорт и уют в парилке.

Вне зависимости от того, приобретена современная конструкция или печной агрегат выложен своими руками, основное требование к нему – способность обогреть сразу несколько помещений и абсолютная безопасность в эксплуатации.

Существует два способа, как можно смонтировать печку для бани:

поместить топку в соседней комнате;
установить конструкцию непосредственно в парилке.

Каждый вариант имеет как достоинства, так и недостатки, поэтому выбор нужно делать на этапе проектирования банной постройки. В том случае, когда запланирована установка печки в бане с выносной топкой, желательно создавать проем в стене при возведении здания. Правда, обогревательную конструкцию можно смонтировать не сразу, для чего впоследствии в уже выстроенной стене создают отверстие.

Как врезать печь в стену

Перед тем, как установить печку в бане между двумя помещениями, следует подумать о пожаробезопасности конструкции. В случае, если вы решили устанавливать печь подобной конструкции еще на этапе проектирования бани, то в процессе строительства можно часть стены около будущей печи сделать кирпичной.

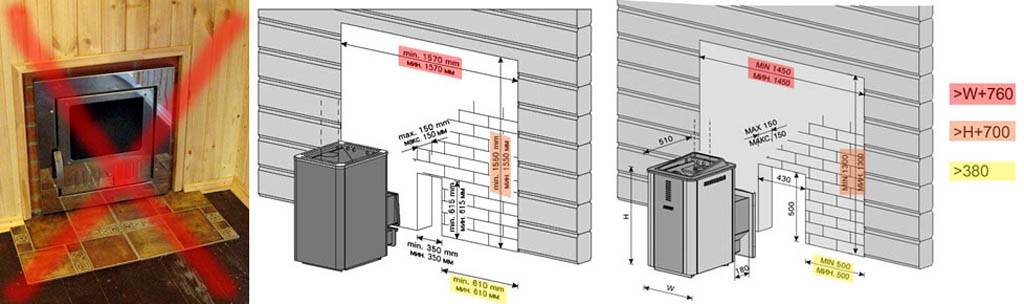

Важно! Расстояние от печи до горючих перекрытий нужно рассчитывать, исходя из мощности конструкции, а также типа.

Если вы приобрели готовую печь в магазине, то в прилагающихся к ней документах содержится вся необходимая информация о расстояниях и необходимых отступах при строительстве. Данных расчетов нужно придерживаться неукоснительно.

Если необходимо отклониться от рекомендуемых чисел, то расстояния можно лишь увеличивать, однако ни в коем случае не уменьшать.

В случае с самодельными печами, нужно придерживаться общепринятых средних значений:

Если ближайшие к печи горючие перекрытия не имеют дополнительной изоляции, то расстояние между ними должно быть не менее 36 см, однако лучше увеличить данный показатель до 50 см;
В случае с защищенным теплоизолирующим слоем горючими перегородками, промежуток до печи может быть не менее 25 см, для более мощных печей – 35 см.

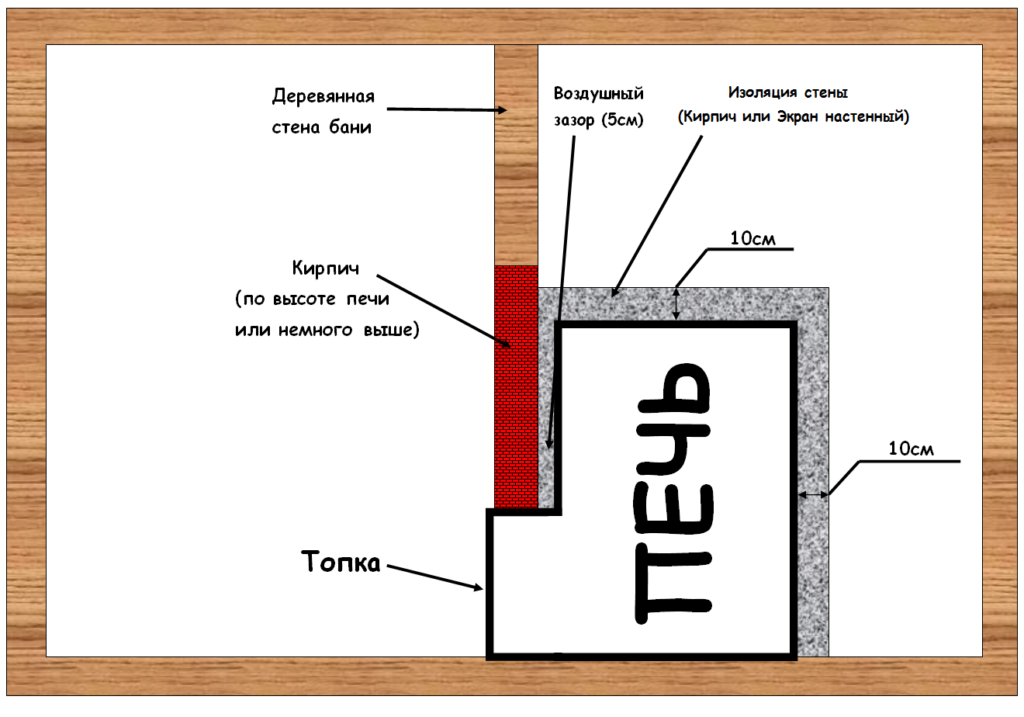

Промежуток, оставленный между печью и деревянной стеной, прокладывается кирпичом по всему периметру, однако он также не прилегает вплотную к топливному механизму. Размер требуемого зазора указан в инструкции, обычно он не меньше 25 мм. Данное расстояние заполняется базальтовой ватой или другим утеплителем, только не стекловатой. Дело в том, что она способна выдерживать температуру лишь до 350 градусов, а при более высокой начинает плавиться и терять свои свойства.

Информация. Для подобных промежутков с критической температурой следует использовать утеплитель, рабочая температура которого 800-1000 градусов.

Отделка прохода и места установки

Настал час перейти от общих понятий к практике. Когда проём подготовлен, печь установлена и смонтирован дымоход, производится заделка проходной зоны. Вначале из кирпича собирается подкладка под топочный тоннель: ориентируя камни в разных положениях и регулируя толщину шва, нужно добиться плотной забутовки.

Далее выкладывают боковые участки. Обычно на краю проёма кирпичи складывают тычком, формируя небольшой выступ, обеспечивающий дополнительную защиту отделки и придающий кладке более завершённый вид. Участки между выступом и топочной дверцей выкладывают кирпичом в «ложок». При этом кладка может выполняться в два слоя. Выравнивание плоскости кладки выполняется по рамке топочной дверцы.

Верхний ряд выкладывается по аналогии с крайними кирпичами, таким образом формируется обрамление топки. Если после укладки завершающего тычкового ряда в проёме остаётся зазор более 20 мм, это хорошая возможность, чтобы установить над топкой узкую полку — просто вставьте в щель доску подходящей толщины. После схватывания раствора кирпичную кладку слегка сбрызгивают водой и расшивают полукруглым ножом.

Подготовка фундамента

Установка печи в бане своими руками практически всегда включает обустройство фундамента. Нужен он или нет, зависит от общего веса системы нагрева. Если печь в баню вылита из чугуна или в ее конструкцию включен объемный бак с водой – без фундамента уже не обойтись. Основное назначение фундамента – обеспечить стойкость печи при любой погоде, влажности, ветровых колебаниях крыши и стен.

Глубина его залегания зависит от плотности почвы, высоты грунтовых вод, глубины промерзания почвы и веса печи. Вес большинства металлических печей для бани не превышает 300 кг. Следовательно, конструкция фундамента может быть облегченной. Если пол помещения высоко поднят над уровнем земли – экономию материалов и времени даст установка металлической печи в бане своими руками на легкий столбчатый фундамент.

Установка печи в баню: фото подготовки столбчатого фундамента

Уровень верхней поверхности фундамента должен совпадать с уровнем пола, а ее площадь – выступать за контуры печки на 15-20 см. Поверх выкладывается один слой шамотного кирпича, а на него – лист металла, на который уже устанавливается сама печь. Перед монтажом фундамента нужно проверить горизонтальность металлической поверхности при помощи строительного уровня. Установка банной печи своими руками не допускает перекосов.

Подготовленный фундамент под установку печи в баню

При эксплуатационном весе печи менее 150 кг отдельный фундамент не обязателен. Производится простая установка банной печи на деревянный пол, постелив предварительно лист асбеста и накрыв его металлом. Никаких особых требований при этом не выдвигается как для самодельной, так и готовой конструкции заводского исполнения. Установка своими руками печи с выносной топкой в баню на деревянный пол не представляет особых сложностей.

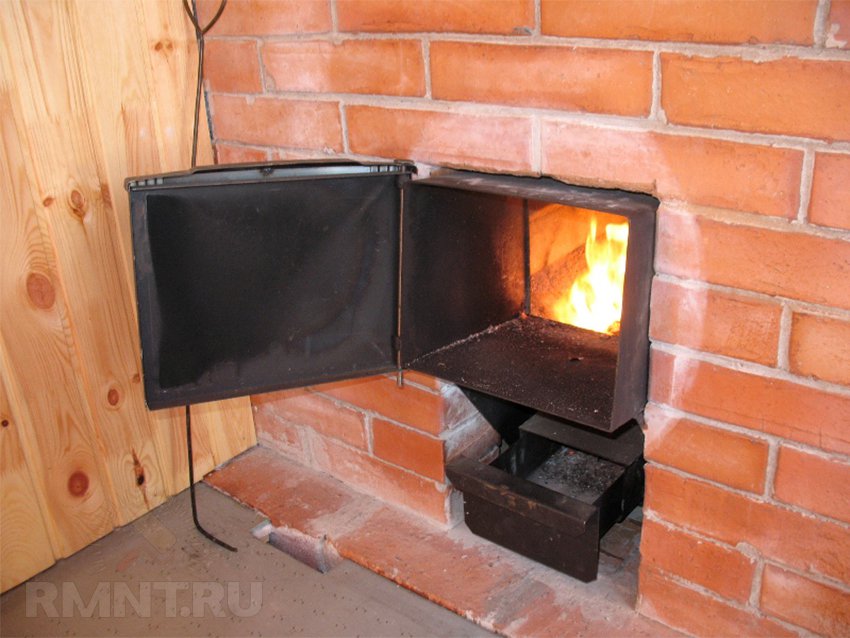

Как устанавливается кирпичная печь для бани с топкой из предбанника своими руками?

Кирпичная печь для бани с топкой из предбанника позволяет отделить одно помещение от другого, оставляя возможность обогревать каждое из них одновременно. Среди моделей печей, предлагаемых производителями, конструкции с выносной топкой являются наиболее популярными. От выбора той или иной модели печи будет зависеть уровень комфорта и качество микроклимата в банном помещении. Основное отличие банных печей с выносной топкой заключается в ее расположении в смежном с парилкой помещении, из которого можно подбрасывать в печь дрова.

Если топочная дверца металлической конструкции банной печи выходит за пределы парилки, то данная модель будет обладать не меньшим количеством преимуществ, чем обычная. Отапливать ей можно не только комнату отдыха или тамбур, но и другие, смежные с предбанником, помещения. В результате топка печи возможна даже с улицы при правильном и точном монтаже. Обычная банная печь-каменка устанавливается значительно проще. Сложности монтажа модели с наружной топкой своими руками окупятся удобством применения печки с выносной топкой.

Установка печи в бане, пошаговая инструкция

Есть возможность разобраться, с помощью пошаговой инструкции. Есть возможность сразу продумать этот нюанс при строительстве или же позже решать, как расположить печь в бане. В результате есть простые правила, как установить печь шаг за шагом:

Подготовка основания;
Монтаж;
Изоляция от стен и окружающих предметов;
Установка дымохода.

Есть возможность детально проанализировать каждый этап, чтобы разобраться, как установить.

Выбираем место для установки

Печка обязательно должна быть удобной и безопасной эксплуатации. Это означает, что при выборе места стоит продумать, как будет осуществляться нагрев, как именно и где происходит закладка топлива, а также как защищены окружающие предметы от возгорания. Именно эти простые задачи решают процессом монтажа.

Выбор места обязательно должен быть с ориентацией на расположение топки. Лучше всего вывести ее к зоне отдыха. Кроме того, для банных печей часто заранее подготавливают фундамент.

Обустройство фундамента

Печь в баню может быть создана на фундаменте, который един с основанием сооружения, на отдельном основании, а также на дополнительной подушке из кирпичей, которая монтируется непосредственно перед установкой.

Монтаж металлической печи

При обустройстве чугунной обязательно подумать о ее большом весе. Дополнительно стоит учитывать, что весь корпус раскаляется. Изоляция должна быть из предбанника и других помещений.

Обустраиваем дымоход

В деревянной бане обязательно котлы должны иметь дымоход за исключением электрического котла. Будь это каркасный вариант или же брус, есть фундамент или подиум для печи, дымоход обязательно должен быть прямым, с теплоизоляцией и из несгораемых материалов. Это гарантия безопасности и дымохода, и всего сооружения.

Монтаж навесного бака

Обустройство обогрева для бани обязательно включает навесной бак. Это емкость, где будет нагреваться вода для мытья. Он может находиться в парилке, на самой дровяной печи или же стоит рядом.

Установить железную печь обязательно нужно именно с этим баком, иначе заранее следует продумывать процесс нагрева воды.

Введение в эксплуатацию

Конструкцию необходимо перед запуском проверить

Тщательно контролируется все устройство печи, которое важно правильно сделать. Правильная установка подразумевает проверку и текст перед запуском

В парной обязательно нужно сделать котел, который выдерживает внушительные температуры, легко регулируется, удобна и обеспечивает защиту от возгорания, это основные банные правила.

Баню своими руками построить может каждый

Если уделит особенное внимание именно котлу для ее нагрева

Монтаж топливного канала

Чтобы установить выносной топочный канал в стене делают отверстие. При расчете параметров проема опираются на его размеры, которые нужно брать с учетом длины ножек конструкции.

Чтобы узнать расстояние между выносной топкой и поверхностью горючей части принимают во внимание мощность печки:

Данную величину можно узнать в паспорте производителя агрегата. Когда конструкция строится собственноручно, то учитывают нормы противопожарной безопасности из расчета максимальной мощности. Без защиты это 40 сантиметров и с теплоизоляцией -25 сантиметров. На размеры проема не влияет длина канала. После завершения монтажа промежуток между основной частью конструкции и перегородкой должен быть не менее 5 сантиметров. Поверхность стен обшивают огнестойким материалом.
Отделка топки в бане, если канал проходит через деревянные элементы, выполняется кирпичом. Кладка не должна доходить до топливника примерно на 25 миллиметров по причине возможного расширения металла при нагревании. В зазор укладывают термостойкий материал, им может быть, например, базальтовая вата. Теплоизолятор должен быть устойчивым к температурам до 1000 градусов.
Если планируется обшивка кирпичной стены, через которую проходит топка, деревом, нужно отступить от проема на 10 сантиметров во все стороны. Поверхность по обе стороны стены прикрывают листами нержавейки, для чего в металле делают отверстия под выносную топку. В бетонной или кирпичной перегородке создают проем размером 40х60 или 25х50 сантиметров.

Подготовка основания

Печь должна быть установлена на ровное, прочное основание, выполненное из негорючего материала. Для железных печей с массой менее 500 кг подойдет обычная армированная стяжка, а если вес более полутоны, то необходимо обустройство полноценного фундамента. Если пол в бане бетонный, то можно обойтись без заливки стяжки: достаточно подложить под топку толстый лист железа или керамогранитную плиту.

Этапы обустройства фундамента:

Деревянный настил пола демонтируется на размер фундамента (габариты топки плюс по 50 см с каждой стороны).
Выкапывается котлован глубиной 50 см.
На дно засыпается и утрамбовывается песчано-гравийная подушка слоем 15 см.
Укладывается двойной слой гидроизоляции (рубероид или аналогичный материал).
Затем устанавливается деревянная опалубка, заливается бетон. Для утрамбовки бетона, опалубка простукивается молотком до образования на поверхности цементной жижи, которая разравнивается правилом.
После схватывания бетона (через 4–6 часов), он накрывается еще одним слоем гидроизоляции, после чего выкладывается несколько рядов кирпича, для поднятия основания до необходимого уровня (на 10 см выше чистового напольного покрытия).

Установка печи с топкой из предбанника производится после того, как бетон полностью высохнет – через 2–4 дня. В это время подготавливают проем в стене.

Ввод печки в эксплуатацию

При первой растопке печь разогревают часа 1,5, затем переходят к полноценной топке

Кирпичную кладку сушат при температуре +5 — +30°С. В это время дверки и задвижки открывают круглосуточно. Первая растопка проходит без использования горючих жидкостей и легковоспламеняющихся материалов. Применяют сухие газеты, мелкие щепки. После получения устойчивого огня можно подкладывать поленья маленькими порциями.

Поддувало держат открытым, интенсивность горения контролируют прикрытием или открытием дверки. Проверяют тягу, скорость нагрева. Процесс разогрева продолжается 1 – 1,5 часа, затем можно переходить к нормальной топке печки.

Как выбрать правильное место для монтажа печи в бани

Чтобы установка металлической печи в бане прошла успешно нужно знать, как происходит нагрев помещений. При нагреве печи, тепло вместе с воздухом перемещается по всему помещению, равномерно прогревая все пространство комнаты. В связи с этим, для нормального прогрева нельзя ставить на пути теплых масс препятствия, будь то стены, декорации или иные нагромождения.

Как расположить печь в баню с баком для воды? Печь устанавливается так, чтобы в бане как минимум два помещения были теплыми. Это сама парилка и предбанник. Это достигается тем, что печь ставится в простенок между помещением для парилки и предбанником.

Как установить котел в баню? Вообще выбор правильной точки установки котла является основным этапом в планировки бани. На выбор данной точки влияют следующие критерии:

мощность печи. Это влияет на размеры топки и количество закладываемых камней. Простое правило для расчета – для каждого квадратного метра парилки необходим 1 кВт/час;
устройство топки и вывод трубы для дыма. По правилам горизонтальная часть трубы для отвода дыма и газа из печи не должен быть длиной больше 1 метра;
стены, потолки и полы. От того материала, из которого сделанный стены, полы и потолки в бани будет зависеть минимальное расстояние установки печи от поверхностей, подверженных быстрому нагреву и воспламенению;

Постройка фундамента

Обустройство основания под печь выполняют поэтапно:

Демонтируют деревянный пол.
Выкапывают котлован глубиной 50 сантиметров в соответствии с габаритами агрегата, добавляя с каждой стороны по 20 сантиметров.
На грунт высыпают щебень и песок и укладывают их 25-сантиметровым слоем.
Выполняют гидроизоляцию, используя двойной слой рубероида.
Делают из досок опалубку. Армирование требуется, если топливная конструкция с дымоходом имеет слишком большой вес.
При приготовлении раствора берут 3 части речного песка на одну часть воды. Смесь выливают в опалубку и выравнивают при помощи уровня.
Стяжку накрывают рубероидом и делают кладку в один-два ряда кирпичей.
Агрегат монтируют после завершения обустройства фундамента.

Недостатки

Поскольку топливом в данном случае служат деревянные дрова, а металлическая поверхность оборудования подвержена сильному нагреванию, эксплуатация печи связана с большим риском воспламенения окружающих элементов.

В силу указанных обстоятельств к использованию теплоагрегата выдвигаются достаточно серьезные требования относительно пожарной безопасности, особенно, когда печь является продуктом частного производства.

Для самостоятельного выполнения инженерных работ требуются специальные знания. Кроме того, самодельная конструкция подвержена возникновению всевозможных неисправностей, поскольку такие манипуляции требуют максимально точного соблюдения всех технологических норм. Достичь подобного результата в непроизводственных условиях предельно сложно.

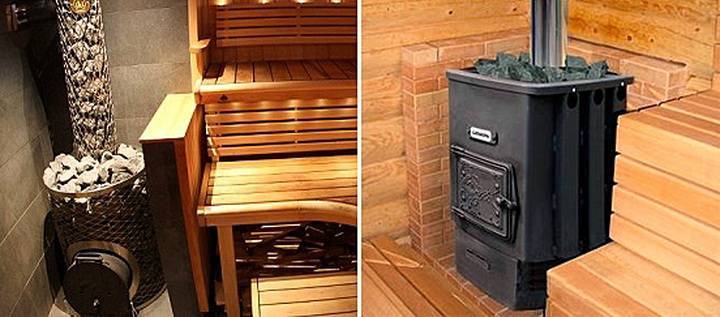

Виды печей

Перед тем как установить печь в бане, определимся с разновидностями отопительного устройства. Основная классификация банных печей осуществляется по материалу изготовления.

Кирпичные печи – это классическое решение, использующееся на протяжении всей истории человечества. Печь из кирпича лучше возводить одновременно со строительством бани.

Чугунные печи – скорость разогрева таких печей на порядок быстрее, чем кирпичных. К тому же благодаря высокой теплоемкости чугуна остывает он очень медленно. Масса чугунных изделий довольно внушительная (примерно в 1,5 раза превышает железные аналоги при одинаковой мощности). Это предусматривает необходимость сооружения внушительного фундамента, что для новичка может стать непреодолимой задачей.

Металлические печи – по сравнению с кирпичными и чугунными аналогами они выделяются своей безопасностью, экономичностью, малым весом, компактностью и дешевизной. Благодаря высокой теплопроводности стали между началом топки и прогревом помещения практически нет временного зазора. Это дает возможность быстро и без излишних трат топлива установить в парилке нужную температуру.

Самостоятельное изготовление печи для бани из трубы

Чтобы изготовить банную печь из трубы своими руками нам понадобятся:

Отрезок трубы диаметром более 500 мм и длинной не менее 1500 мм.
Труба диаметром 157 мм. Нужна для возведения дымохода.
Листовой металл толщиной не менее 4 мм.
Труба диаметром 325 мм. Потребуется для топки.
Уголок равнополочный (ширина полки 25 мм).
Кран водопроводный для бака ½ .
Сварочный аппарат.
Газовый резак.
Болгарка небольшой мощности.

Подготовка деталей осуществляется по следующей схеме:

Первым делом составьте приблизительный чертеж своей будущей печи для бани из трубы в зависимости от размеров помещения. Учтите все нюансы постройки.
По данной схеме рассчитайте количество требуемого металла.
Наша трубчатая печь будет состоять из нескольких основных частей: топка, емкость для камней, бак для воды. Для их монтажа изначально разрезаем трубу на две части 900 и 600 мм соответственно — для топки и для бака.
Чтобы отделить бак от топки для сооружения емкости для камней вырежем из уголков подставки, на которых поднимем бак над топкой. Длина каждой такой конструкции должна составлять 300 мм. Всего нужно вырезать 3-4 уголка.
Для днища и крышки бака и топки вырезаем круги из листового металла диаметром равным габаритам трубы.
Замеряем длину и режем дымоходную трубу. Делаем это предельно точно. Из трубы 325 мм вырезаем загрузочный тамбур для топки.

Начнем сборку нижней части печки – топки. Это довольно важный этап. Итак, нижняя часть конструкции собирается по следующей схеме:

Так, на одной стороне трубы вырезаем 2 отверстия. Одно для загрузочного тамбура (его диаметр равен габаритам трубы под тамбур), другое – под поддувало.
С помощью болгарки подгоняем отверстие в топке и торец тамбура под сварку. Привариваем данные конструктивные части. В другом торце тамбура устанавливаем дверь топки.
К отверстию для поддувала на крючки монтируем дверцу. Внутри печи в баню из трубы, немного ниже уровня загрузочного тамбура привариваем крепления для чугунного колосника.
Устанавливаем колосник и привариваем днище печи.
Затем немного ниже верхней кромки топки размещаем и привариваем крышку топки, предварительно вырезав отверстие под дымовую трубу. Конструкцию герметично привариваем. Эта операция достаточно важна, так как через негерметичный шов в помещение может поступать угарный газ, что весьма опасно для здоровья.
Далее привариваем стойки для бака из уголка. Нижняя часть конструкции готова.

Дальнейшим шагом станет сборка бака:

Вырезаем в днище и крышке емкости отверстия для дымовой трубы. Их размеры должны совпадать с габаритами отверстия дымохода в крышке топки.
Верхнюю крышку разрежем на две части. Соединим их вместе с помощью завесов, чтобы её можно было открыть для долива воды.
Немного выше от днища бака привариваем кусок трубы ½ “, на которую устанавливаем ёмкость.
Готовый бак «насаживаем» на дымовую трубу и размещаем его на приваренные стойки.
Обвариваем конструкцию полностью. При этом нужно внимательно следить за качеством сварного шва, соединяющего дымовую трубу и днище бака. Это необходимо для предотвращения протекания воды.

Установка печи из трубы в бане — завершающий этап. Так, печь в бане нужно установить на жесткое противопожарное покрытие, лучше всего, если это будет бетон. Конструкция должна быть устойчивой к опрокидыванию. Если угол, в котором будет размещаться трубчатая печь, обшит деревом, расстояние от стен до конструкции должно быть не менее 1 метра. Для предотвращения возгорания покрытия пола, перед топкой рекомендуется установить металлический или асбестовый лист.

Итог

Установка печи в бане на деревянный пол – процесс весьма ответственный, который требует строго соблюдения правил пожаробезопасности и СНиП.

От грамотного обустройства оборудования зависит не только качество дальнейшего функционирования бани, но и общая безопасность как посетителей бани, так и самого сооружения.

Перед тем, как установить печь в баню с топкой, следует тщательно все обдумать и убедиться в своих возможностях и компетентности.

Если есть сомнения по поводу того, справитесь ли вы, лучше всего обратиться к профессионалу. Только опытный мастер сможет в кратчайшие сроки обустроить функциональную и качественную баню с безопасным печным механизмом.
