Монтаж розеток в стены из гипсокартона своими руками

Материалы для изготовления люков

Такие замечательные изобретения могут быть выполнены:

• из пластика. Такие изделия легкие и недорогие, однако, прочность материала оставляет желать лучшего. К тому же со временем пластиковая отделка желтеет;
• из стали. Подойдёт к тяжёлым поверхностям, к отделке плиткой или камнем;
• из алюминия. Пользуются большой популярностью, потому что являются очень качественными, функциональными и лёгкими;
• из дерева. Выполняется под заказ или самостоятельно. Лучше всего будет сочетаться с деревянным каркасом под гипсокартон. Здесь же применяется фанера, ЛДСП, ЛМДФ, декоративные панели.

Пластиковый люк двухстворчатый для гипсокартона

Установка одинарного подрозетника

При качественно выполненном предыдущем этапе осуществить монтаж изделия в гипсокартон удастся совершить быстро и без каких-либо сложностей, произведя ряд действий в следующей последовательности:

1. В проделанное отверстие необходимо вывести электрическую проводку и поместить подрозетник на подготовленное для него место.
2. Дальше требуется произвести выкручивание специальных креплений для крепления розеточной рамки.
3. На следующем этапе нужно осуществить вкручивание винтов до тех пор, пока они не обеспечат неподвижное состояние устанавливаемого изделия.
4. Затем следует произвести монтаж рамки в подрозетник в специальные зажимы, и выполнить закрепление шурупов.
5. Помимо этого необходимо также произвести тщательное закручивание провода, что фиксирует лапки на фурнитуре. Завинчивание нужно осуществлять до окончательной неподвижности.

В итоге подрозетник готов к дальнейшему монтажу розетки.

Подготовка к установке

Чтобы быстро и качественно выполнить монтаж розеток в гипсокартоне, понадобятся следующие инструменты:

• Электрическая дрель со специальной коронкой, ускоряющей и облегчающей монтаж. Стандартный диаметр фрезы-коронки составляет 68 мм;

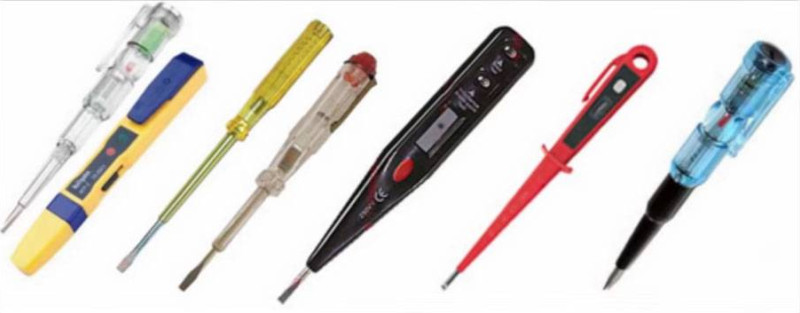

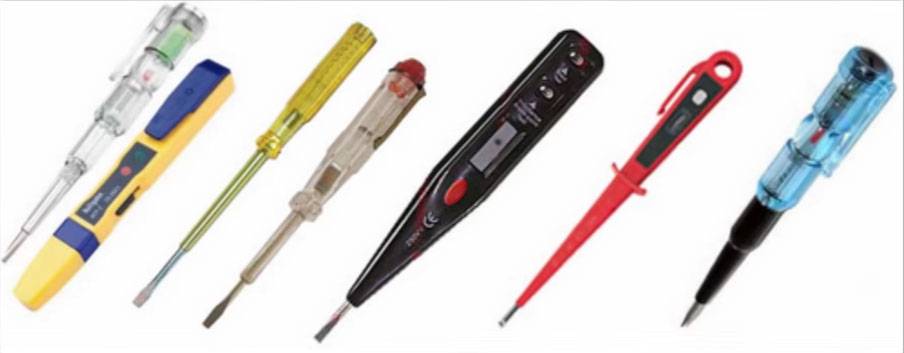

• Индикатор для определения напряжения на электропроводах;
• Рулетку;
• Карандаш или маркер;
• Строительный уровень, для контроля монтажа;
• Крестовую отвертку, для фиксации коробки, для крепления сердечника розетки и электрических проводов.

После приобретения инструментов, можно готовить отверстие для подрозетника.

Инструкция сверления гипсокартона:

• По разработанной схеме находится место, для установки стакана. Рулеткой вымеряется нужное расстояние от уровня пола и отмечается точка на стене;
• Уровнем размечается центр будущего отверстия для установки розетки и ставится крестик;

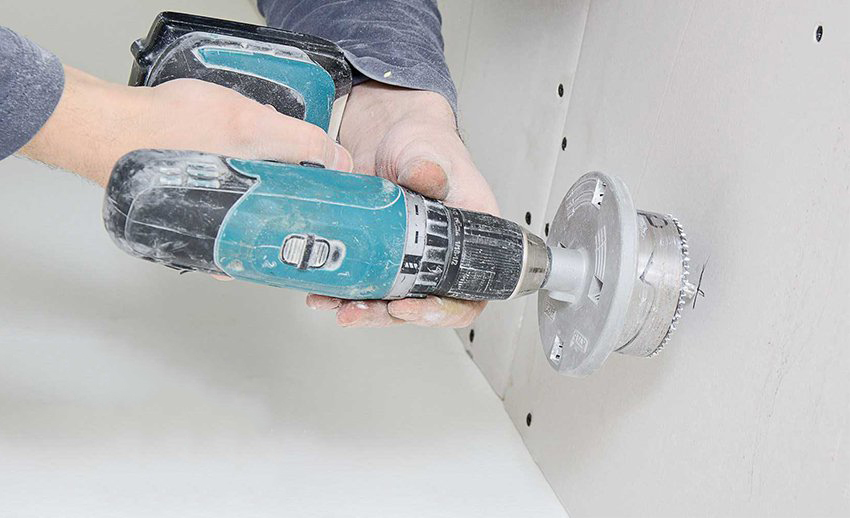

• Электрической дрелью со специальной фрезой сверлится отверстие;
• Установив на крестик центр фрезы, аккуратно проделывается отверстие.

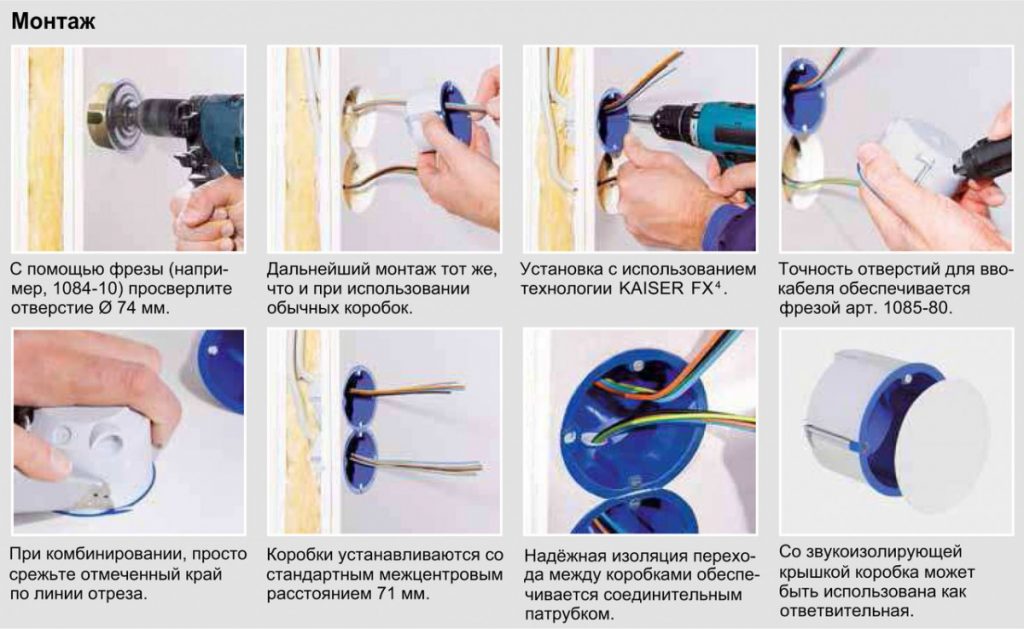

Монтаж нескольких гнезд

Монтаж розетки

Контроль правильности монтажа

Если все операции ранее были выполнены правильно, установка розеток в гипсокартоне будет осуществляться достаточно легко.

Для этого:

• Снимается с розетки декоративная накладка;
• К сердечнику подключаются провода, в специальном месте;
• Каждый провод вставляется в свое отверстие;
• Фиксирующими винтиками провода надежно закрепляются;
• При наличии заземляющего провода, необходимо устанавливать специальную розетку под него. При обычной сердцевине, заземляющий провод изолируется и остается свободным;

• Из коробки выкручиваются два винта, ими крепится вставленный в нее сердечник;
• Сердечник располагается ровно, а затем вкручиваются не до конца винты;
• После выравнивания розетки до идеально ровного положения, винты зажимаются.

Комплектующие для сборки розетки Сборка конструкции Установка розетки в гнезде Фиксирование накладки

Инсталляция накладной розетки

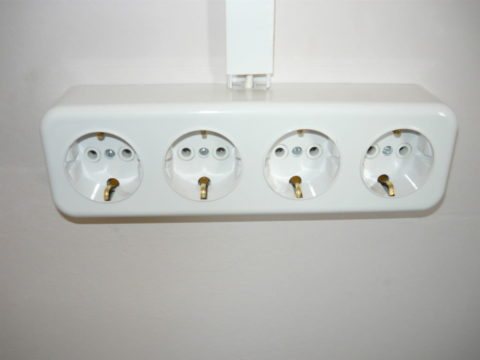

Общий вид накладной розетки с 4 гнездами

Иногда конструкции со стаканом заменяют электрические розетки накладного типа. В этом случае, нет необходимости сверлить в стенках отверстия и устанавливать подрозетники.

Цена такого способа установки конструкции ниже, но с эстетической точки зрения он не слишком привлекательный. Конструкция накладного типа имеет массивный вид. К тому же провода, которые протянуты по стенам, ухудшают интерьер комнаты. Но в отдельных случаях, такой вариант обоснован.

Например:

1. Когда между конструкцией ГКЛ и стеной очень малое расстояние — меньше 45 мм, а под рукой нет перфоратора.
2. Электропроводка, которая идет снаружи и накладные розетки, могут использоваться при оформлении комнаты в стиле ретро, лофт или стим-панк.

В таких случаях используются специальные огнестойкие электропровода, расположенные в неподдающейся горению изоляции. Находиться они могут в гофрированном рукаве.

К стенке из гипсокартона электропроводка крепится клипсами, а розетка привинчивается к стене винтами, как накладка. Преимущества накладной конструкции — можно в любое время поменять ее месторасположение, для подключения электроприборов в нужном месте.

Установка розетки в стенку из ГКЛ достаточно простая. Ее каждый может выполнить самостоятельно. Как произвести монтаж розеток и выключателей в гипсокартоне, видео показывает во всех подробностях.

Установка стакана

По запросу: «установка розеток в гипсокартон, видео» вы всегда найдёте хороший ролик, который подскажет все нюансы работ. Монтаж розетки в гипсокартонной стене начинается с установки подрозетника.

Процесс монтажа производится в следующей последовательности:

• В днище подрозетника прорезается отверстие для проведения через него проводки;
• Протягивается в это отверстие, проложенный в обшивке стены, провод. При этом снаружи необходимо оставлять небольшой запас проводов;
• В проделанное отверстие вставляется подрозетник так, чтобы он не смог пережимать электропроводку;
• С помощью уровня проверяется установка стакана по горизонтали;
• Отверткой затягиваются винты для крепления коробки.

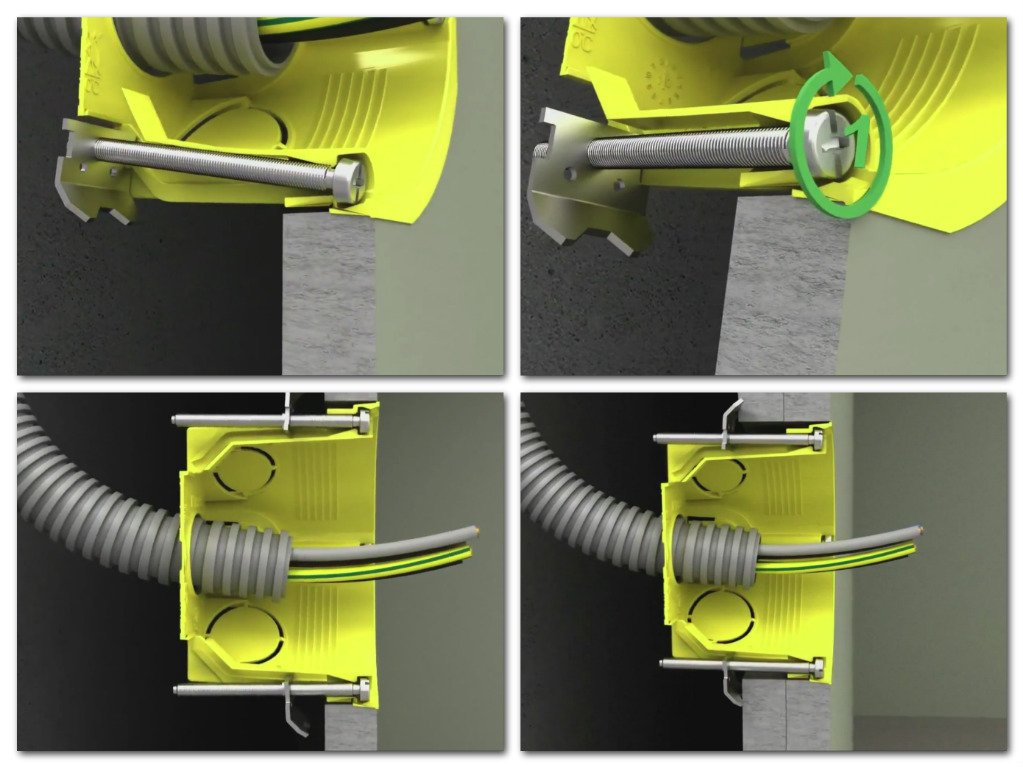

Установка подрозетника в стену

Установка подрозетника

Для этого во все последующие подрозетники, от того где выпущен питающий кабель, пропускают отрезки проводов.

Такое подключение распространено повсеместно, но некоторые мастера противники такого метода, потому что вся нагрузка, в данном случае, будет проходить через клеммное соединение первой розетки и то сократит срок её службы их-за перегрева. Тогда выполняют подключение через сизы — специальные колпачок из негорючего пластика, служащий для изоляции скруток проводов, с конусной резьбой внутри.

Читать также: Светильники на потолок

На фазном проводе делают скрутку стольки проводов, сколько и розеток. Можно такую скрутку делать и на нулевом проводе, но он не подвержен таким нагревам как фазный.

С помощью уровня выставляем первый подрозетник и фиксируем его лапками зажимами через винты, затем выставляем все последующие подрозетники.

Установка подрозетников под выключатели проходит таким же образом, единственное отличие — сколько выключателей, столько питающих проводов. Когда все подрозетники стоят на месте и подготовлены провода для подключения розеток можно производить их монтаж. Обязательно просмотрите видеоролик в котором подробно показано как установить подрозетник в гипсокартон.

Проделывание отверстий

Специалисты при проведении данных работ прибегают к использованию коронок, устанавливаемых на дрель, но если отсутствует возможность воспользоваться ею, то можно задействовать обыкновенное сверло и монтажный нож.

Диаметр посадочного отверстия должен быть таким, чтобы монтируемая коробка помещалась в него впритык. При этом необходимо учитывать, что габариты подрозетников бывают различными, поэтому может потребоваться наличие нескольких коронок или осуществлять разметку стен, пользуясь изделием для их очертания.

Сделав в гипсокартоне отверстие коронкой или другим инструментом, рекомендуется совершить обработку его края посредством смешанного из шпаклевки и грунтовки состава, который произведет укрепление, а также обеспечит надежность и устойчивость в дальнейшем установленной розетки.

Обратите внимание! Во время проделывания отверстий в гипсокартоне следует избегать сильного надавливания на инструмент, поскольку это может стать причиной повреждения или продавливания листов.

Советы

Необходимо учитывать следующие рекомендации:

• Коробка крепится с обязательным учетом расположения профилей. Для этого предварительно составляется схема, согласно которой выполняется вся разводка. Если произошло попадание на стойку, то она подрезается электрическим лобзиком.
• При установке плит ГКЛ на клей прокладка кабеля осуществляется по штробам, вырезаемым в поверхности, а место для подрозетника выдалбливается.
• Если требуется собрать блок, то от центра первого модуля отступают 71 мм.
• Чтобы центрирующее сверло коронки сразу встало на свое место, точку предварительно намечают шилом.
• Скрыть отверстия в розетках можно при помощи заглушек. Это также обеспечит безопасность, если есть малолетние дети. Некоторые современные варианты позволяют выполнять подключение без вынимания детали.

Если составить план и разместить проводку по схеме, то можно избежать не только ошибок, но и постоянных проверок стены индикатором при навешивании предметов интерьера.

Также рекомендуем посмотреть ВИДЕО:

Установка подрозетников в гипсокартон

Разметку мы произвели. Сделать ее необходимо очень аккуратно, а с учетом того, что стена у нас гипсокартонная, сделать это будет очень просто, представьте что вы рисуете на бумаге.

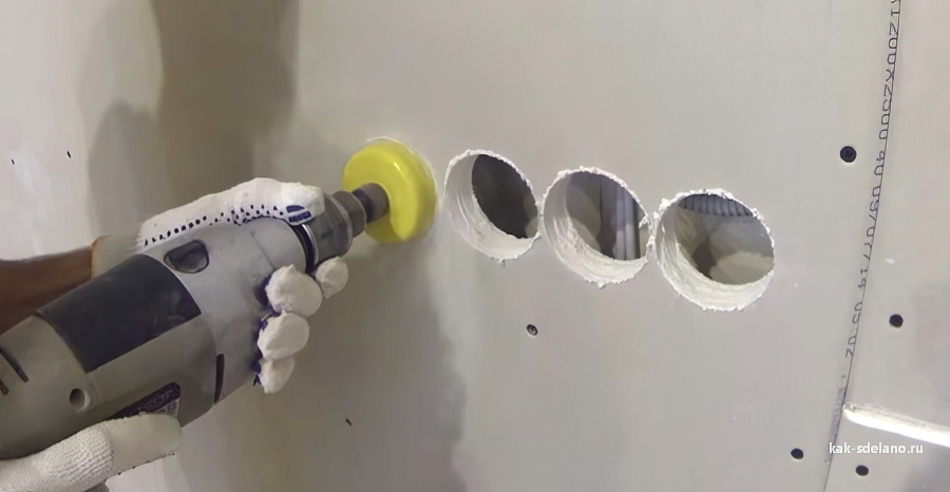

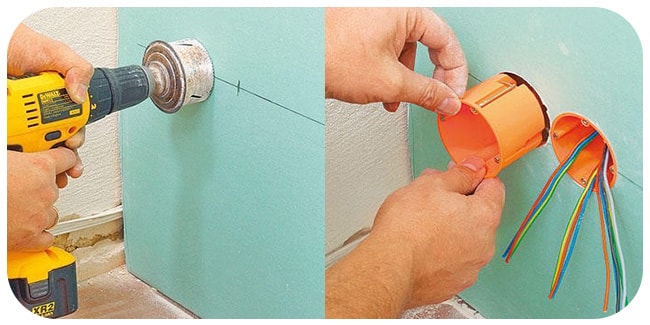

Приступаем к изготовлению отверстий для подрозетника

1. Если вы сомневаетесь, что сможете сделать все достаточно точно — можно предварительно по крестикам просверлить отверстия, взяв сверло с меньшим диаметром. В коронках обычно устанавливается сверло диаметром 6 мм. Значит нам нужно взять диаметром 3 — 4 мм и немного облегчить себе задачу.
2. Теперь берем дрель или шуруповерт с предварительно установленной коронкой. Аккуратно устанавливаем центровочное сверло в отверстие и, слегка нажимая короним отверстие. Не стоит делать это с высокими оборотами и сильным нажимом, гипсокартон и без того коронится очень хорошо, а при правильном подходе отверстия получаются качественными и не смещаются от центровочных отверстий.
3. Отверстия мы сделали, остался последний подготовительный штрих. Если вы рассмотрите подрозетник для гипсокартона внимательно, то увидите бортик по краю подрозетника. Он после установки на пол миллиметра будет выступать над плоскостью гипсокартона и отделочникам будет не очень удобно шпаклевать стену. Берем канцелярский нож и очень аккуратно снимаем фаску с отверстий. Попробуйте сначала на одном отверстии и периодически примеряйте подрозетник. Нам нужно добиться того, чтобы бортик стал в плоскость с листом гипсокартона. Добившись положительного результата, проделываем это со всеми отверстиями и вставляем все подрозетники в отверстия.
4. Выводим все провода из подготовленных отверстий. Пробиваем в подрозетниках отверстия для ввода кабеля. Заводим кабель в подрозетник и устанавливаем его.

В процессе установки подрозетников обращаем внимание на то, что прижимные лапки должны находиться сверху и снизу. Поочередно выставляем подрозетник ровно и закручиваем винты, прижимающие подрозетник к гипсокартону

Проделываем эту операцию со всеми подрозетниками.

Вот и все. Наши подрозетники установлены. Если требуется расключение в подрозетниках без рапределительных коробок , то делаем расключение и устанавливаем фурнитуру. Если же расключение у вас происходит в распределительных коробках, делайте их правильно.

Распределительные коробки так же можно устанавливать в гипсокартонные стены. Как сделать качественное расключение , а так же как установить распределительную коробку в гипсокартонную перегородку вы можете прочитать в наших статьях. Теперь же давайте остановимся на важных моментах в установке подрозетников в гипсокартонную стену

В процессе разметки следует обращать внимание на то, чтобы отверстия не попали на металлические направляющие. Лучше всего будет заранее обговорить с монтажниками, которые будут устанавливать перегородки, чтобы перегородки устанавливались с учетом расположения подрозетников

Адекватные и грамотные отделочники всегда идут навстречу и работы выполняются быстро и качественно.
От разметки в первую очередь зависит то, как потом будет выглядеть ваша рамка с розетками. Старайтесь соблюдать горизонталь и вертикаль.  Всю разметку, как и последующие работы нужно проводить аккуратно и точно и тогда одно в след за другим, все будет аккуратно, просто и красиво.
Выбирайте качественные подрозетники, установка их проста. Хоть и не увидите вы больше этот подрозетник никогда после установки розетки, но установочные изделия должны быть качественными, как и вся электропроводка.
Затягивая прижимающие винты не прикладывайте чрезмерных усилий, сильно перетянув их, вы можете сломать гипсокартонный лист и установить в него подрозетник будет очень сложно.

На этом мы закончим статью об установке подрозетников в гипсокартонную стену. Проделать такую работу под силу любому мужчине, главное делать все аккуратно и не торопясь!

Не забываем ставить палец вверх и подписываться на новости канала 😉

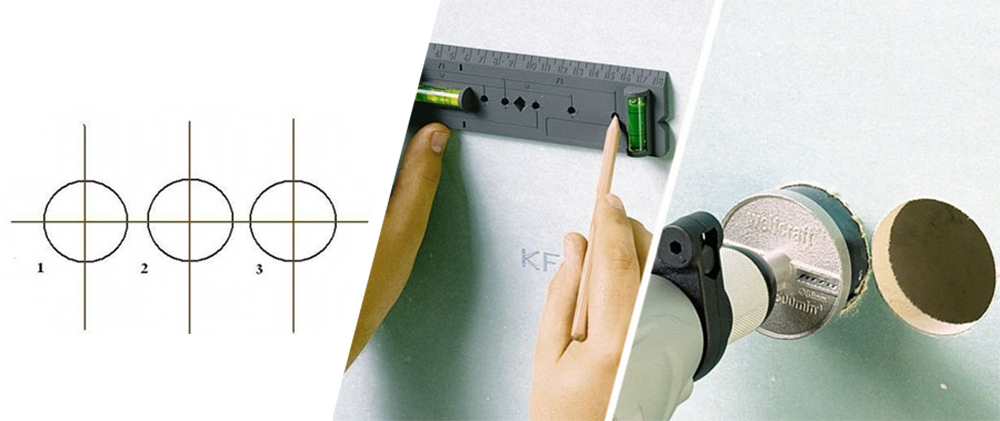

Разметка стены для установки подрозетников.

Приступаем к разметке стены. Берем в руки проект, на котором обозначены все необходимые нам размеры, а это высота от пола и расстояние до ближайшей стены. Следует помнить, что высота указывается от пола до центра подрозетника, а расстояние от ближайшей стены — это расстояние от центра группы подрозетников до стены. В проекте так же могут быть особые отметки, например указано расстояние до края рамки подрозетников.

Давайте рассмотрим разметку группы из пяти подрозетников. Как же поступить, ведь рамки в основном идут на 4 штуки, а нам нужно сделать 5. Давайте разбираться на примере фурнитуры фирмы шнайдер. Вся разметка подойдет и для любой другой.

L — расстояние от стены до центра группы подрозетников

h — высота установки группы подрозетников

желтым цветом отмечены подрозетники

зеленым цветом обозначена рамка, которую мы установим для розеток

1. Согласно проекту отмеряем от стены и пола указанные расстояния и ставим на стене крестик. Это будет центр нашей группы.
2. Берем уровень, и наносим на стену горизонтальную линию. Эта линия будет проходить через все центры розеток и именно на ней мы будем производить всю разметку. Что же мы имеем — 5 мест для подрозетников, которые нам необходимо установить. Производим разметку согласно рисунку.
3. Расстояние между центрами подрозетников, находящихся в одной группе, равно 71 мм. Если нам необходимо добавить еще один подрозетник или еще одну группу подрозетников справа или слева — отмеряем от правого или левого центра подрозетника расстояние в 100 мм и продолжаем разметку.

При такой разметке, в получившуюся группу подрозетников, мы сможем установить любую фурнитуру. Расстояние между рамками розеток будет в 5 мм. В процессе монтажа мы выяснили, что такое расстояние самое оптимальное и, при аккуратно выполненной разметке и последующих работах, внешне все выглядит очень красиво.

Теперь у нас на стене имеется пять крестиков, как мы уже написали выше — это центры будущих подрозетников. Теперь нам предстоит изготовить отверстия для них.

6 способов поиска скрытой проводки в стене без специальных детекторов

Найти электропроводку с помощью специальных приборов, задача не сказать чтобы сложная. Здесь все зависит от качества, стоимости аппарата, а также от правильной настройки и умения им пользоваться. А что делать, если приборов у вас никаких нет, от слова вообще, а проводку найти необходимо прямо сейчас. Тут уже надо вспоминать старые действенные методы, которые зачастую помогают, но полагаться на них со 100% вероятностью все же не стоит. Тем более, что некоторые китайские индикаторы проводки, стоят сущие копейки, а позволяют сузить пространство для поиска до нескольких сантиметров.

Виды розеток и места установки

Розетки для гипсокартона, как и обычные, предназначенные для бетонных и кирпичных стен, бывают разных типов:

• с закрывающейся шторкой. Она предназначена, в первую очередь, для безопасности детей;
• с повышенным уровнем защиты от влаги, предназначенные для ванных комнат и кухонь;
• с заземляющим контактом. Их используют для подключения бытовых электроприборов с необходимым заземлением.

При выборе розеток следует исходить из того, для каких целей они предназначены.

Цвет и форма розеток под гипсокартон подбирается в зависимости от отделочных материалов. Сейчас на рынке электромонтажных услуг представлен неограниченный выбор электрических материалов на любой взыскательный вкус. При выборе следует исходить из того, для каких целей они предназначены.

В данное время не существует определенных нормативов по установке розеток в гипсокартон. Какое количество устанавливать и на каком расстоянии от пола, решение сугубо индивидуальное и зависит, в первую очередь, от площади и предназначения помещения. В среднем на один подрозетник приходится около 4-6 кв. м площади. Наибольшее количество электроприборов основном сосредоточено на кухне. В данном помещении предпочтительно расположить несколько розеток в ряд. Для этих целей следует приобрести блочные подрозетники.

Минимальная высота от пола, на которую следует устанавливать розетки для гипсокартона, должна быть не менее 30 см. В остальном следует ориентироваться на собственный комфорт.

Разметка стен под электрооборудование

Исходя из заранее составленной схемы по монтажу электропроводки определяются с местом установки розеток. По строительным нормам и правилам розетки устанавливаются на высоте 30 см от пола, выключатели – 90 см. Рекомендуется также выключатели располагать примерно на 15-20 см в сторону от дверного проема.

Однако эти нормы не являются обязательными. Фото розетки в гипсокартоне предлагают возможные варианты их размещения в различных от вида назначения помещениях. Расположить розетки можно так, чтобы они максимально удобно могли эксплуатироваться.

Например, на кухне розетки располагаются с учетом удобного подключения кухонного оборудования и местного освещения, установки вытяжного оборудования. Как правило, это чуть выше столешницы рабочей поверхности, подальше от открытого пламени горелок.

Розетку под стиральную машину размещают на высоте не ниже 100 см от пола. Основной критерий – удобный подход к розетке, отсутствие длинных лежащих на полу и мешающих передвижению проводов или удлинителей.

Характеристика коронок

Для розеток используется специальное сверло (фреза) цилиндрической формы с режущей кромкой в виде заостренных зубчиков, размещенных под определенным углом на торце. В центре устройства находится сверло, вокруг которого размещается коронка. Сначала в обрабатываемый материал проникает сверло, фиксирует насадку в заданном положении и выполняет центровку для режущей кромки. Такая форма оптимальна для эффективного сверления и долговечности коронки.

Для установки подрозетников используется коронка, диаметр которой составляет 68 или 70, хотя размерный ряд может варьироваться в пределах от 33 до 150 мм. Длина инструмента для монтажных работ по установке электрического клеммного блока – 60-65, хотя встречаются насадки глубиной от 30 до 80 мм.

Коронки разделяются на виды:

• цельные – состоят из одного тонкостенного металлического стакана с зубчиками;
• разборные – представляют собой конструкцию из универсального диска, на котором размещено несколько стаканов различных диаметров в форме незаконченного цилиндра.

Выпускаются и биметаллические фрезы, которые, помимо обработки хрупких материалов, подходят для сверления металла и стали с толщиной листов от 1 мм. К популярным производителям, которые занимаются выпуском коронок на 68 мм, относятся марки Bocsh, HSS, Sigma, MTX и пр.

Фреза серии Карат (Бош) используется в комплекте с адаптером и центрирующим сверлом, что позволяет обрабатывать стены из гипсокартона, мрамор и дерево. Коронка HSS (Makitta) под патрон 13 мм подходит для обработки поверхностей из ГКЛ, пластика, фанеры и ДСП. Позволяет выполнять отверстия в стене глубиной 3,2 см. Комплектуется зенковкой.

Коронка 6.8 см (разборная)

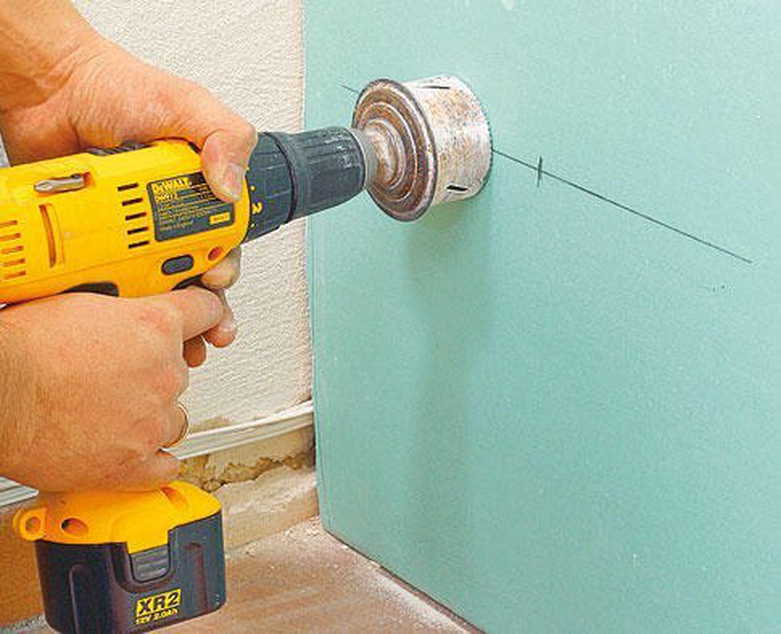

Делаем отверстие

Сделав все необходимые разметочные работы, можно приступать к вырезке отверстий.

В этой операции сложного ничего нет:

1. Устанавливаем на дрель или перфоратор подготовленную насадку;
2. Перед началом сверления нужно правильно «коронку» спозиционировать относительно места, где будет отверстие (для облегчения можно центр будущего отверстия просверлить обычным сверлом);
3. Коронкой вырезаем сквозное отверстие в листе гипсокартона. Работая дрелью и перфоратором, не следует создавать сильных нажим, иначе это может привести к образованию рваных краев отверстия, что в дальнейшем скажется на монтажных работах;

Отметим, что проделать отверстие можно и без коронки, хоть это будет и затруднительней.

Для этого можно использовать два способа – вырезать его ножом или использовать дрель с обычным сверлом.

Но какой бы из методов не был выбран, сначала нужно сделать дополнительную разметку, чтобы определить размеры.

Поступить можно так:

1. При помощи линейки и маркера рисуем на стене крестик, перекрестие которого будет в центре будущего отверстия;
2. От центра на каждом их лучей крестика отмеряем по 34 мм и делаем пометки (расстояние между двумя пометками, лежащими на одной линии, должно составлять 68 мм);
3. Берем подрозетник и тыльной стороной прикладываем к стене, позиционируя по пометкам;
4. Обводим подрозетник по окружности.

Таким образом получаем необходимые размеры отверстия с центром в выбранном месте для розетки.

А далее уже вырезаем. Можно отверстие проделать ножом, но это не очень легко, поскольку придется прорезать лист на всю толщину, но если под рукой механического инструмента нет, то и этот метод подойдет.

Облегчить работы можно использовав дрель со сверлом. Им проделываем максимально возможное количество отверстий по нанесенной на стене окружности.

А затем просто ножом прорезаем перемычки между ними. Остается только затем полученное отверстие подровнять ножом.

В целом, прорезать отверстие – несложно, но достаточно часто возникают самые разные непредвиденные ситуации, которые придется решать.

ЧИТАЙТЕ ПО ТЕМЕ: Как устанавливать розетки в пол.

Монтаж проводки под обшивкой из гипсокартона

Укладка проводки в штробы

Если мы планируем клеить гипсокартон непосредственно на стены, то для скрытого монтажа проводки в стенах нужно будет проделывать специальные канавки – штробы.

Монтаж проводки при этом производим так:

Схема прокладки проводов

Вначале на стены наносим разметку под прокладку проводов. Отдельно отмечаем места установки розеток и выключателей. Чтобы проводка была проложена ровно, для нанесения разметки используем уровень.

Обратите внимание! Повороты проводки должны быть достаточно плавными. Информацию о минимально радиусе поворота содержит либо  инструкция к кабелю, либо спецификация на сайте производителя. Когда разметка нанесена, приступаем к проделыванию отверстий

В местах, где мы планируем установку розеток и выключателей, с помощью перфоратора выдалбливаем гнезда глубиной не менее 35 мм

Когда разметка нанесена, приступаем к проделыванию отверстий. В местах, где мы планируем установку розеток и выключателей, с помощью перфоратора выдалбливаем гнезда глубиной не менее 35 мм.

Нарезка штроб

• Канавки для прокладки проводов прорезаем штроборезом или же выдалбливаем перфоратором. Технология проделывания штроб в бетоне или кирпичной стене показана на видео на нашем сайте.
• Затем провода укладываем в пластиковые гофротрубы, которые помещаем в проделанные канавки.

Обратите внимание! В местах установки выключателей и розеток провода должны быть проложены свободно, т.е. без пластиковых кожухов. Проложенные в канавках провода замазываем шпатлевкой, после чего – наклеиваем на стену гипсокартон

Нам останется только проделать отверстия и установить розетки с выключателями, но об этом мы расскажем в отдельном разделе

Проложенные в канавках провода замазываем шпатлевкой, после чего – наклеиваем на стену гипсокартон. Нам останется только проделать отверстия и установить розетки с выключателями, но об этом мы расскажем в отдельном разделе.

Заделка провода в штробе

Укладка проводки внутри каркаса

Под обшивкой, закрепленной на каркасе, электропроводка монтируется гораздо проще:

Схема прокладки проводки

• Вначале, как и в предыдущем случае, наносим на стены разметку под прокладку кабелей.
• Затем  на стене собираем каркас из металлического оцинкованного профиля.

Совет! Если монтаж электропроводки осуществляется в перегородке без бетонного основания, то перед прокладкой кабелей одну сторону перегородки обшиваем гипсокартоном.

Ориентируясь на начерченную схему, сверлим в профилях каркаса отверстия, через которые будем протягивать наш кабель. Диаметр отверстия должен быть достаточным для того, чтобы через него можно было пропустить гофротрубу с проводами.

Обратите внимание! Некоторые модели профилей выпускаются с уже готовыми отверстиями, а в других отверстия приходится проделывать самостоятельно

Стена с протянутыми проводами

• Прокладываем гофротрубы внутри каркаса, следя за тем, чтобы крепежные саморезы не повредили защитный кожух.
• Проводка должна быть надежно зафиксирована, поэтому провода мы крепим к каркасу пластиковыми хомутами или отрезками изолированной проволоки.

После того как проводка закреплена, можно обшивать каркас. Нам останется только установить розетки и выключатели.

Особенности монтажа подрозетника

Сделать диммеры, выключатели или розетки в гипсокартоне своими руками – совсем несложная задача для того, кто выполнял подобную работу в кирпичных или бетонных стенах. Основным новым этапом будет монтаж установочной коробки в конструкции из ГКЛ. Выполните его, руководствуясь описанием, а дальше поможет ваш предыдущий опыт.

Подготовка к работе

Установка розеток в гипсокартон требует специальной подготовки. Приобретите все необходимые материалы, подготовьте специальные инструменты. Вам понадобится:

• Устройство для подсоединения, состоящее из механизма и фасадной части.
• Подходящая по размеру установочная коробка для ГКЛ.
• Электрическая дрель.
• Насадка на дрель – коронка по гипсокартону. Поможет вырезать круглое отверстие нужного размера. Насадка состоит из фрезы цилиндрической формы с зубчатым краем. В центре изделия располагается сверло. При работе оно устанавливается на намеченный на стене центр, фиксирует коронку в правильном положении, когда фреза вырезает окружность определенного диаметра. В данном случае 68 мм.
• Строительный уровень.
• Маркер или карандаш для нанесения разметки.
• Индикаторная отвертка необходима для проверки напряжения.

Фигурная отвертка, чтобы выполнить крепление монтажной коробки и закрепить розетку.

Пошаговое описание процесса

1. Установка подрозетника в гипсокартон своими руками, как и любые другие работы, связанные с электросетью, должна начинаться с обесточивания помещения. После этого проверьте наличие напряжения в сети с помощью индикаторной отвертки.
2. Определитесь, где вам нужно установить розетку в гипсокартон. Нанесите разметку на стену. Если нужно несколько точек подключения, обозначьте все центры с интервалом 71 мм. Проверьте с помощью строительного уровня, чтобы точки лежали на одной горизонтальной или вертикальной линии.
3. Приступайте к штроблению отверстия под розетку в гипсокартоне. Установите конец сверла в точку, обозначающую центр, аккуратно сверлите. Удалите вырезанный материал.

При установке блока вырежьте все фрагменты, куда встанут промежуточные крепления для подрозетника.

1. Слегка надавите на пластиковую заглушку на месте проведения провода, удалите ее. Проденьте провода внутрь. Перед размещением пластиковой чаши еще раз проверьте, чтобы расстояние до основной стены позволяло ей полностью поместиться. Если места недостаточно, с помощью перфоратора сделайте небольшое углубление в бетоне или кирпичной кладке.
2. Крепим монтажную коробку в готовое отверстие. На приспособлении находятся 4 винта. Два из них предназначены для фиксации коробки прижимными лапками к стенке, другие два – обеспечивают монтаж розетки (механизма) внутри полости. Обычной отверткой крутите винты, контролируя, как лапки закрепляют положение устройства. Не пережимайте, чтобы не повредить гипсокартон.
3. Перед тем как установить розетку, подключите провода устройства к соответствующим жилам проводки. Чтобы избежать удара током, проверьте еще раз напряжение, прибегнув к помощи индикаторной отвертки. Последовательно подключите провод синего цвета (N – ноль), желто-зеленый (PE – заземление), коричневый (L – фаза). Проследите, чтобы контакты были хорошо зафиксированы. Ненадежное крепление может привести к нагреванию работающего устройства, оплавлению пластика и даже к возгоранию.
4. Вставьте механизм розетки в подрозетник. Зафиксируйте правильное положение винтами. Установите пластиковую рамку, декоративную крышку.
5. Убедитесь, что установка розетки выполнена верно. Включите электропитание. Проверьте работу новой розетки, подключив прибор.

• Правила монтажа розетки под кондиционер
• Расшифровка маркировки кабеля ААШв и его технические характеристики
• Как установить и подключить телевизионную розетку
• Как выполняется замена электропроводки в помещениях
