Строительство винтовой лестницы

Для строительства лестницы вам потребуется толстенная труба диаметром 80 мм для центральной стойки. Длина трубы определяет высоту всей конструкции. Ширина марша в случае малой загрузки будет равна 14 см. Для того чтобы верхний виток лестницы не мешал при ходьбе по нижнему, расстояние между ними должно быть около 2 метров.

Чтобы положение лестницы было правильным, при строительстве нужно пользоваться откосами и уровнями

Обратите внимание и на пол, на котором будет стоять конструкция с учетом веса людей. Можно монтировать винтовую лестницу и без центрального столба, как на фото ниже, но это очень сложно

Плюсы и минусы

Металлические лестницы, как правило, в большей степени используются в роли наружных или в промышленности благодаря своей прочности и надежности. Но в последние время в частном строительстве наряду с деревянными стали использовать металлические.

Если же вы еще не определились с выбором материала, стоит рассмотреть некоторые преимущества металла. Главным плюсом считается длительный срок эксплуатации. Не придётся нести дополнительные расходы, ведь технология не предполагает использование дополнительной техники. Процесс изготовления позволяет изготовить уникальные формы балясин и опор. Он позволяет сочетать в себе различные элементы декора.

К их плюсам можно также отнести довольно простой процесс сборки. При их изготовлении можно использовать трубы различных диаметров, стальные профили, арматурную сталь и также металлические листы разной толщины, уголковая сталь, швеллеры и иные профили.

Покраска, в свою очередь, требует значительных затрат времени и сил. Ведь вначале вам придётся все элементы изделия очистить от ржавчины. Это трудоемкая и долгая работа, но её нужно делать обязательно. Если не провести очистку перед покраской, это приведет к трещинам и появлению ржавчины на новой краске.

Нужно определить, что является плюсом и минусом металлических лестниц. Ведь опытные строители и дизайнеры смогут обратить любой недостаток в достоинство.

Изготовление

Процесс его изготовления достаточно трудоемкий и ответственный и требует определенного мастерства. Но если вы изучите всю информацию и подготовитесь к проектированию такой конструкции, то сделать каркас лестницы из металла сможете своими руками

Нужно только уделить особое внимание стыкам сварочных швов и надежно их скрепить. Ведь лестница будет использоваться в вашем доме достаточно долгое время и весьма активно, а потому не пренебрегайте прочностью ее конструкции

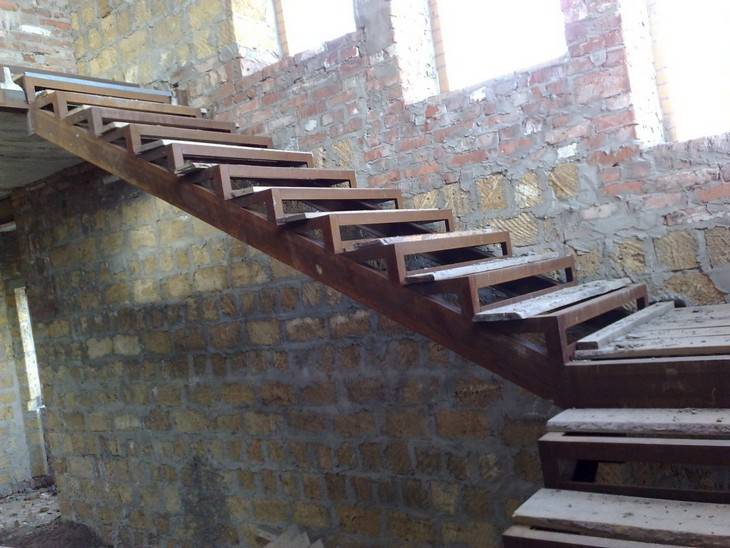

Каркас самодельной лестницы

Самодельная металлическая лестница

Уличная лестница из металла

Исходя из того, какая лестница планируется в вашем доме, необходимо подбирать и вид каркаса для нее. Все эти моменты учитываются еще на этапе планировки.

Это может быть:

• спиральная;
• поворотная;
• маршевая;
• винтовая;
• дугообразная;
• закрытая или открытая;
• с площадкой или без.

Виды основ из металла:

1. Скрытый. Такой каркас нужно будет скрыть под отделкой, которую можете выбрать по вашему усмотрению и в соответствии с дизайном комнаты.
2. Открытый. Изготовлен он так, что уже не требует дополнительной отделки и хорошо вписывается в дизайн интерьера.

Что вам потребуется, чтобы сделать металлический каркас своими руками:

• сварочный аппарат;
• электроды для сварки;
• прямоугольная труба, квадратная, уголки, профиль, швеллер (что более подходит для вашей конструкции);
• шлифовальная машинка и диски для нее;
• грунтовка и преобразователь ржавчины.

Делаем закрытый каркас своими руками

При его изготовлении часто используют швеллеры и уголки. О внешнем его виде не особо задумываются, так как он подлежит отделке и будет скрыт ступенями и другими панелями. Но такое легкомысленное отношение к внешнему виду конструкции не должно влиять на прочность и надежность.

Составляющие конструкции

Несущая основа из швеллеров, которые соединяются парами. На них крепятся уголки, которые и послужат основой для ступеней. Вместо уголков можно использовать листовой металл, но работать с ним будет сложно и неудобно. После того, как конструкция будет собрана и вся работа закончена, боковую сторону лестницы закрывают деревом или другим подходящим материалом. Таким образом, внешний вид преобразится, и все неприглядные детали спрячутся под декоративной отделкой. Примеры можно посмотреть на фото.

Нормативные требования для успешной эксплуатации конструкции:

• 80 см-1 м – оптимальная ширина для удобного лестничного марша;
• высота перил должна быть не ниже 90 см;
• высота ступени не более 20 см;
• ширина ступени не более 30 см;
• шаг – 63 см;
• лестница должна выдержать нагрузку в 200 кг, перила – 100 кг;
• 38-45 градусов – допустимый уклон лестницы;
• между лестничным маршем и стеной комнат должно быть расстояние не более 5 см.

Перед началом работы необходимо только правильно и точно произвести все необходимые расчеты. Сделать, собрать, сварить и установить простую конструкцию вам уже будет несложно. Для наглядности можно посмотреть видео на тему или полистать фото этого процесса.

Открытые каркасы

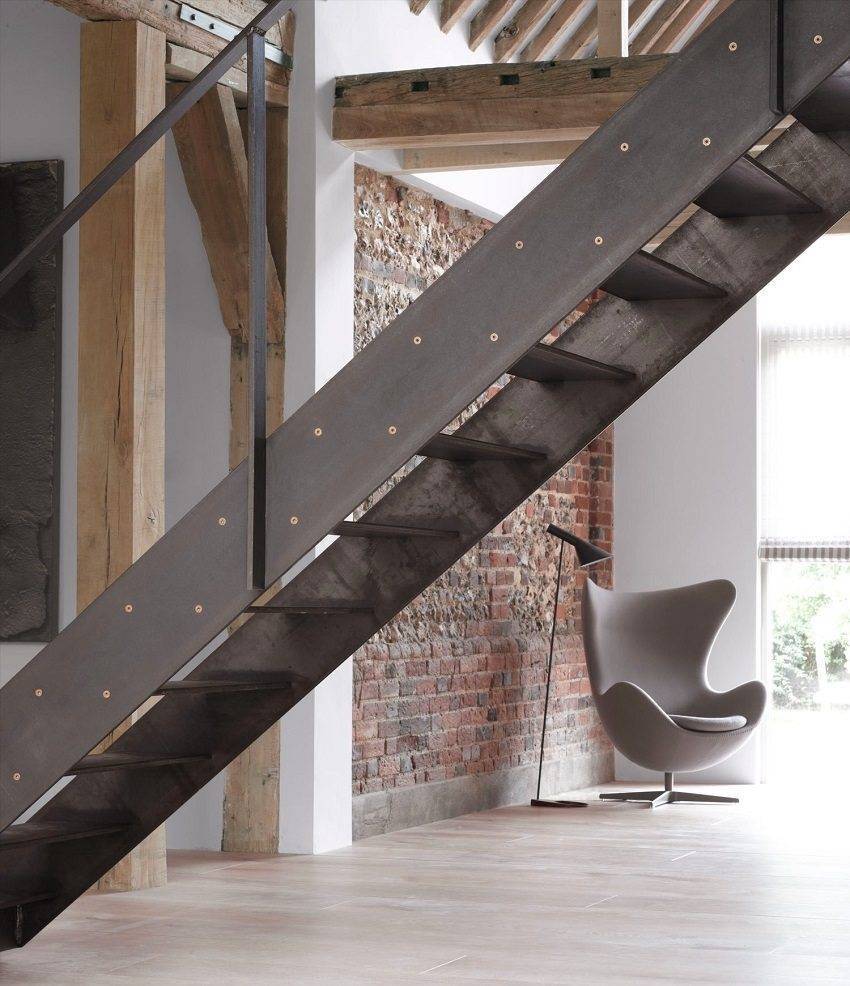

Основой такого вида служит косоур – наклонная металлическая балка, несущий элемент лестничного каркаса, который является готовой основой для ступеней. Может изготавливаться из металла, дерева или железобетона. Устанавливать его довольно быстро и просто. Такой каркас имеет уже в полной мере пригодный к использованию вид, следует только установить подходящие ступени.

Естественно, что цена его будет намного выше, чем закрытого. И установка потребует особой аккуратности в произведении сварочных швов и других крепежных работ.

Конструкции могут быть с одним или двумя косоурами. Различие хорошо видно на фото.

• С одним – это балка с прикрепленными подножками, на которые крепятся ступени. Эта конструкция выглядит воздушной и невесомой. Но для прочности все же в нескольких местах добавляют дополнительные крепления.
• С двумя – это два профиля, которые повторяются в своем виде и напоминают по форме лесенку.

Комбинированные конструкции лестниц

Для того чтобы использовать все достоинства материалов и снизить, либо вообще устранить их недостатки, можно воспользоваться комбинированным вариантом лестниц.

Лестницы деревянные и металлические – многообразие вариантов

Сочетание металла и дерева в конструкциях весьма распространенное явление, они отлично дополняют друг друга.

Ограждение лестницы из дерева и металла

Из металла и дерева лестницы можно использовать как внутри здания, так и снаружи.

Лестницы на металлическом каркасе

В основном применяются лестницы металлодеревянные, которые состоят из:

• Металлического несущего каркаса;
• Деревянных ступеней;
• Комбинированного ограждения.

То есть, металл выступает, как более прочный и надежный вариант опоры. Дерево же придает конструкции привлекательный внешний вид, удобство в использовании. Деревянные лестницы с металлическим основанием можно изготовить любой формы и размера.

Комбинированные лестницы из металла и дерева

Основными достоинствами их являются:

• Долговечность;
• Высокая прочность;
• Жесткость;
• Устойчивость;
• Простота сборки.

Стоимость комбинированной конструкции, чаще всего, значительно дешевле, чем полностью деревянный вариант лестницы.

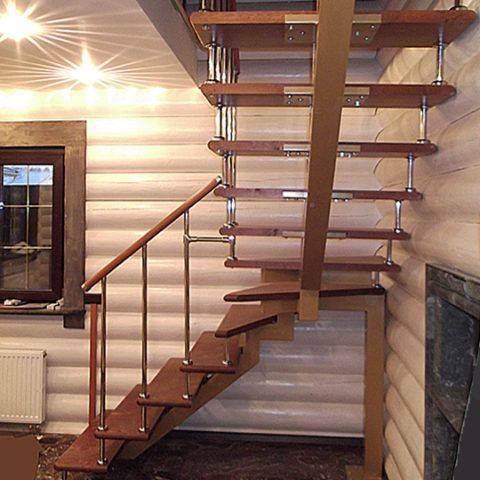

Лестницы металлические с деревянными ступенями

Современные технологии производства металла позволяют создавать облегченные конструкции. Их можно обшивать не только натуральным деревом, но и различными материалами на его основе.

Комбинированная лестница

С целью удешевления стоимости лестницы, можно комбинировать дорогие сорта древесины — для элементов с высокой эксплуатационной нагрузкой, и дешевые породы —  для изделий, менее подвергающихся износу.

Комбинация пород дерева в деревянно-металлической лестнице

Например, из твердого дерева изготавливаются:

• Ступени;
• Опоры;
• Поручни.

Из сосны или березы можно возвести:

• Торцевые части ступеней;
• Обшивку каркаса;
• Плинтуса;
• Другие вертикальные детали.

Деревянные ступени, которые крепятся к металлическому каркасу, избавляются от скрипучести, их можно легко заменить при необходимости.

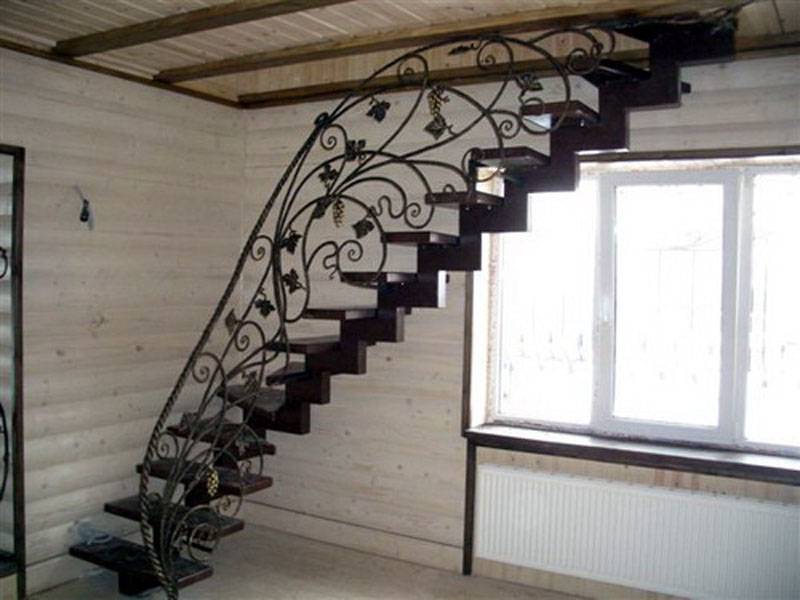

Необычный дизайн металлической лестницы с деревянными ступенями

Кроме того, деревянные ступени обладают наибольшей безопасностью при передвижении по лестнице. Меньше вероятность поскользнуться — травмы при падении не будут существенными.

Деревянные и металлические лестницы

Придать лестнице на металлическом каркасе совершенно новый облик достаточно просто, если полностью поменять все деревянные элементы.

Комбинированная лестница — фото

Металлический каркас можно полностью закрыть деревом.

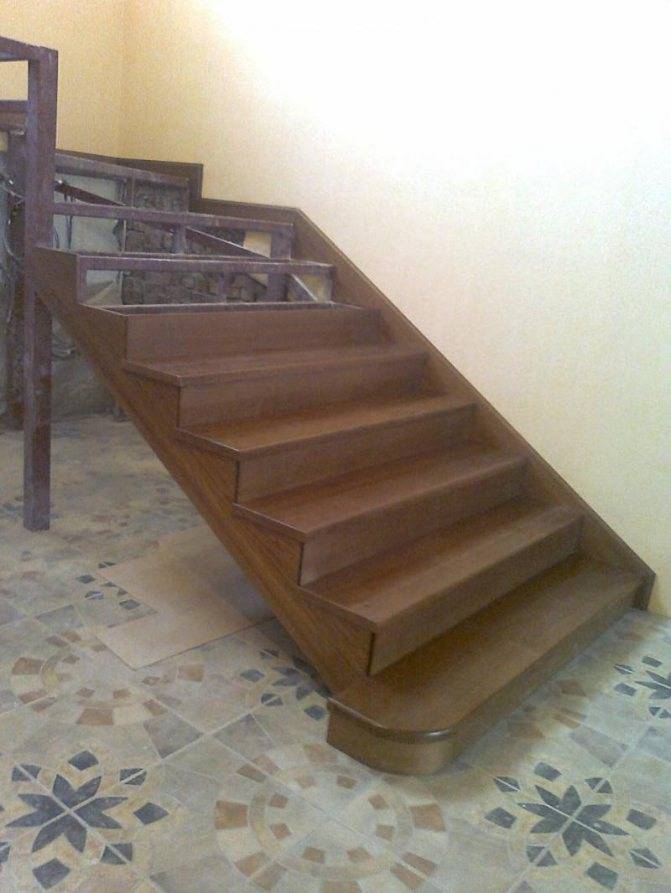

Закрытая конструкция лестницы

Прочность конструкции будет высокой, а эстетически она будет выглядеть, как деревянная.

Лестницы с комбинированным каркасом

Можно комбинировать разные варианты опор и ограждений. Например, деревянные ступени опираются одной стороной на косоур из дерева, а другая сторона крепится  на металлические больцы. Ограждение из металла придает конструкции дополнительную прочность.

Комбинированные деревянно-металлические лестницы

Вариантов комбинации лестничных конструкций из дерева и металла очень много.

Комбинированное ограждение лестниц

Еще одним вариантом является комбинирование ограждения лестницы.

Холодные металлические перила и поручни обшиваются деревом или полностью выполняются из него. Опорные столбы могут делаться из обоих материалов.

Комбинированное ограждение деревянной лестницы

Заполнение внутреннего пространства между ними возможно из декоративных металлических элементов.

Пластичность металла позволяет выполнять весьма интересные дизайнерские решения

Дадим некоторые рекомендации, где больше подойдет тот или иной материал:

• Для наружной эксплуатации лучше выбирать вариант металлической лестницы – он меньше подвержен внешним атмосферным воздействиям;
• Внутри помещений отлично подойдет комбинированный вариант – сочетание прочности и устойчивости с эстетической составляющей даст пользователю намного больше удобства, чем моно-материальные лестницы;
• Для устройства чердачных лестниц-трансформеров, лучше выбирать облегченные металлические конструкции;
• Любые рабочие лестницы стоит сделать алюминиевыми;
• Полностью деревянные конструкции, однозначно, великолепно впишутся в дизайн деревянного дома.

Что лучше: металлическая или деревянная лестница? Каждый подходит к этому вопросу индивидуально. Однозначного ответа тут нет, и выбор у каждого свой. Больше информации о конструкциях лестниц из дерева и металла можно узнать, посмотрев видео в этой статье.

Разновидности лестниц

Профилированная труба – это материал, обладающий легкостью и прочностью, имеет эстетичный вид и прекрасно сочетается другими видами строительных и отделочных материалов. Из профтрубы можно изготовить не только лестничные конструкции для дома и улицы, но и различные хозяйственные сооружения.

Каркас металлической лестницы, представляет из себя наличие косоура или тетивы на которые крепятся будущие ступеньки. В качестве опорной системы, или, другими словами, направляющей, как правило применяется швеллер.

Направляющие различаются по виду:

• Прямолинейная. Используется цельный материал, на который сверху закрепляются ступени.
• Ломаная. Такой вид собирается из отдельных кусков трубы. Поверх нее и производится монтаж ступенчатых перекрытий.

В зависимости от конфигурации, лестница из профиля, может быть маршевой, винтовой или стремянка. Добавление перил и балюстрад, считается необходимыми элементами безопасности и придают эстетичный вид.

Маршевая

Каркас маршевой лестницы, считается эталоном удобства при спуске и подъеме. К тому же она довольно проста в монтаже и при создании проекта. Именно по этим причинам ее чаще всего используют в частных строениях.

Сооружение из металлопрофиля, может состоять из одного или нескольких маршевых пролетов. Если имеется достаточное пространство, то используется одномаршевая лестница. В случае, если необходимо сэкономить пространство, потому как его не хватает, она строится с несколькими маршами. Пролеты располагаются параллельно друг к другу, а между ними монтируются площадки.

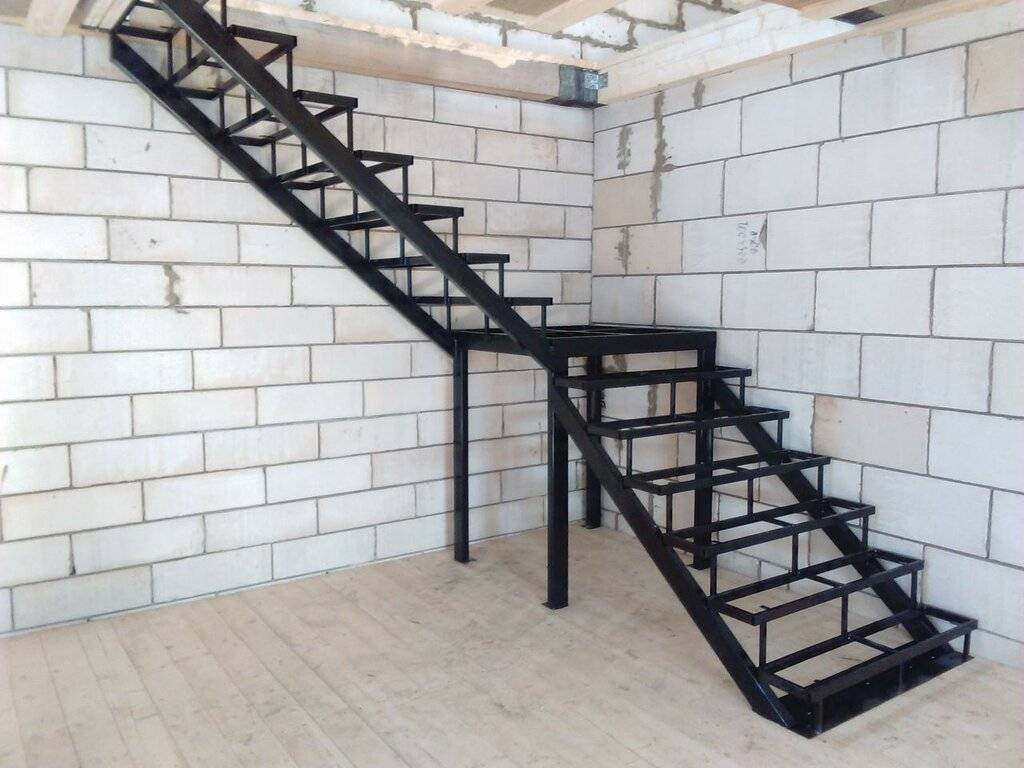

Маршевая лестница из профильной трубы 60 на 40

Использование площадки забирает большое количество свободного пространства. Для того, чтобы сэкономить место, изготавливают забежные ступени. Для того, чтобы повысить надежность сооружения, его располагают вдоль стены, повороты же организовывают между двух стен, если такое возможно.

Винтовая

Имеет эстетичный вид и экономит значительное пространство

Это немаловажно в небольших помещениях. Но потому что монтаж винтовой металлической модели не прост и требует знаний геометрии, а значит не каждому под силу, используется не так часто, как первый вариант

В качестве направляющих используются центральная опора и винтовой косоур. Внутренней частью, ступень закрепляется к трубе, а снаружи ложится на косоур.

Винтовая лестница, может легко стать украшением любого жилища из-за своего оригинального вида, но к сожалению, в практическом отношении, она почти бесполезна. Подъем по такому сооружению нелегок, а чтобы пройти по ней с какой-либо ношей, можно считать нерешаемой задачей.

Винтовая

Некоторые сообразительные хозяева, оставляют такую модель из металла лишь для придания помещению эстетической красоты, а со стороны улицы, устанавливают маршевую лестницу.

Стремянка

В хозяйстве почти у каждого владельца частного дома, имеется мобильная лестница – стремянка. Как первый, так и второй вариант можно найти в строительных магазинах.

В таких заводских изделиях используется алюминий, что делает лестницу не совсем прочной и имеет она не продолжительный срок службы. Если обладать небольшими навыками в сварочных работах, то можно самостоятельно собрать железную стремянку из профилированной трубы.

Стремянка

Она представляет из себя две направляющие трубы, к которым враспор привариваются ступени. Облокотив такую лестницу, можно забираться на чердаки или спускаться в погреб. А если вверху труб наварить углом дополнительные элементы, то можно разместить изделие на коньке и проводить ремонтные работы кровли.

В разложенном виде напоминает букву «Л». Она состоит из двух лесенок, оборудованных ступеньками. Достаточно устойчивая. Для того, чтобы ножки лестницы случайно не разъехались, в области шарнира, устанавливается стопор, он поможет зафиксировать в необходимом положении.

Может дополняться элементами:

• На верхних ступеньках устанавливается откидная площадка. Благодаря ей, можно устойчиво встать на самый верх.
• В некоторых случаях, устанавливается дополнительный фиксатор, примерно посередине. Он не позволит ножкам разойтись.
• Чтобы ножки не врезались в рыхлую поверхность почвы, стремянка оборудуется пластмассовыми «башмачками».

Особенности каркаса из металла

Металлические изделия имеют свои уникальные технические характеристики, благодаря которым можно изготовить лестничную конструкцию разных размеров и практически любой конфигурации. К тому же лестницы, изготовленные из металла, любых размеров и форм будут выглядеть довольно легкими. Они просты в изготовлении. У вас не вызовет проблем изготовить лестницу, если имеется хотя бы минимальный опыт работы с болгаркой и сварочным аппаратом.

Конструктивно лестничные пролеты из металла не имеют больших отличий от пролетов из дерева и бетона. При изготовлении всех этих изделий используются одни стандарты проектирования и расчетов. Потребуется лишь грамотно составить чертеж с учетом всех требований к конструкции.

Изготовление лестницы своими руками

Вначале стоит отметить, что изготовление металлокаркаса своими руками требует сноровки

Важно изучить технологию, посмотреть фото, а уже после готовить косоуры и детали ступеней. Большую роль играет точный расчет

Необходимо качественно выполнить сварочные швы металлокаркаса. Косоуры будут выдерживать значительные нагрузки, поэтому должны быть достаточно прочными.

Проще сделать своими руками каркас чернового типа, так как неточности сварки на металлическом сооружении можно будет замаскировать под обшивкой. При этом косоуры не должны потерять в надежности. Для работы потребуется заготовить швеллер с уголками (вместо швеллера можно использовать другой подходящий профиль), сварочный аппарат, шлифовальную машину и грунтовку.

Технологически изготовление лестницы на металлокаркасе состоит из двух этапов. Сначала устанавливают косоуры, или несущие элементы конструкции. Используют швеллеры, которые соединяют между собой. В качестве основы для будущих ступеней к ним приваривают уголки. Когда косоуры готовы, можно приступать к обшивке металлокаркаса своими руками.

борная лестница по металлическим косоурам

Как сделать каркас маршевой лестницы

Материалы

Изготовление лестницы на второй этаж из профильной трубы является очень распространенным способом. Такие конструкции используются внутри дома (для соединения этажей) и снаружи (для строительства пожарных лестниц, крыльца и т.д.).

Изготовление маршевой лестницы всегда считалось самым сложным элементом домового строительства. Даже прямая одномаршевая конструкция требует аккуратного математического расчета.

Для расчета параметров лестницы можно воспользоваться специальными программами либо выполнить расчет вручную.

При этом следует знать следующие параметры:

• оптимальная ширина лестницы — 80-120 см;
• оптимальный угол наклона — 45 градусов;
• высота между ступенями — 12-20 см;
• глубина ступени 25-40 см;
• количество ступеней составляет частное из длины лестницы и ширины ступени;
• длина косоура — это корень из суммы длины и высоты лестницы, возведенных в квадраты;
• расчетная нагрузка на косоуры равна сумме веса ступеней, умноженных на 1,1 и сумме веса людей, одновременно находящихся на лестнице, умноженной на 1,4;
• сечение профиля рассчитывается по формуле I=5.2хbхQхL/E (b-ширина ступени, Q-расчетная нагрузка, L-длина косоура, Е-показатель упругости стали, равный 2100000).
• высота перил — 90 см (для взрослых) либо 60 см (если в доме есть дети).

Исходные габариты лестницы определяются особенностями помещения: его площадью, высотой, а также местом размещения лестницы и ее конструкцией. Для сооружения прямой одномаршевой конструкции потребуются:

• прямоугольный металлопрофиль для косоуров (длина и сечение зависят от длины и высоты лестницы и габаритов ступеней);
• металлопрофиль для строительства каркаса под ступени (определяется как сумма ширины ступени и высоты проступенка, умноженной на количество ступеней).

При наличии всех необходимых материалов и согласно схеме лестницы, осуществляется строительство каркаса. Для этого потребуются:

• болгарка или ножовка по металлу;
• сварочный аппарат и диоды по 3 мм;
• шлифмашина или наждачная бумага (марки Р100 или Л2);
• грунтовка по металлу;
• строительный уровень и уголок;
• цемент для приготовления бетона;
• анкерные болты (2-4 шт);
• краска для металлических поверхностей.

Готовое основание лестницы из труб

Последовательность работ

Процесс монтажа лестничного каркаса производится в такой последовательности:

1. В первую очередь требуется нарезать трубы для косоуров.
2. Затем нарезать трубы для создания гребня каркаса под ступени.
3. После этого косоуры размещаются в нужном месте (нижние их концы желательно забетонировать или укрепить анкерными болтами; верхние концы закрепляются с помощью анкерных болтов).
4. Косоуры будут служить своеобразной платформой, благодаря которой вся конструкция будет более надежной и устойчивой. При организации двухмаршевой лестницы дополнительно устанавливаются решетки из профиля, выполняющие роль пролетов.
5. Затем отрезки металлопрофильных труб привариваются к платформе, образуя гребнеобразный каркас лестницы из профильной трубы для ступеней.

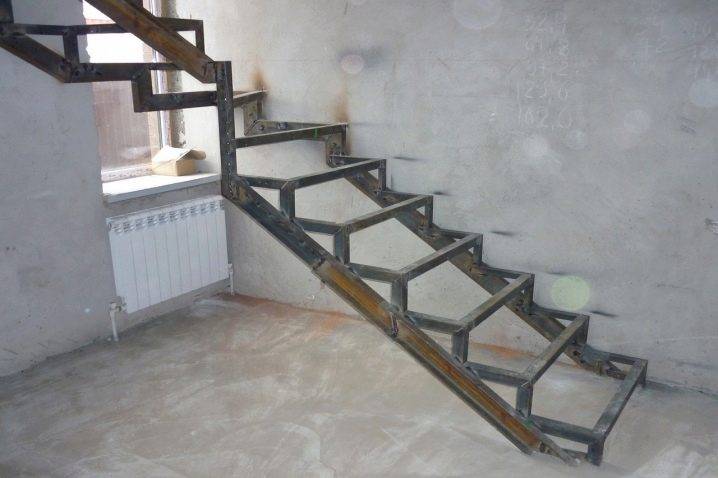

Основа металлической лестницы

1. Все работы проводятся строго в соответствии с чертежом.
2. Каждый приваренный должен быть расположен строго параллельно тому, что расположен на втором косоуре.
3. При монтаже следует контролировать угол наклона каждого элемента.
4. По завершении сварочных работ все сварные швы зашлифовываются, а конструкция грунтуется и окрашивается.

На этом создание каркаса металлической лестницы завершено. В качестве основания для ступеней могут быть взяты деревянные заготовки, уложенные в металлические рамы или же прикрепленные к основанию болтами. Более простой вариант создания основания для степеней представлен на фото ниже.

Простая конструкция металлической лестницы

Также вам будет полезна подробная видеоинструкция об изготовлении металлической лестницы из труб.

Технология обшивки ступеней

Допустим вы сделали металлическую лестницу и теперь вам остается только ее обшить деревянными накладками. При выполнение этой работы учитывайте дополнительные крепежные детали, которые вам понадобятся.

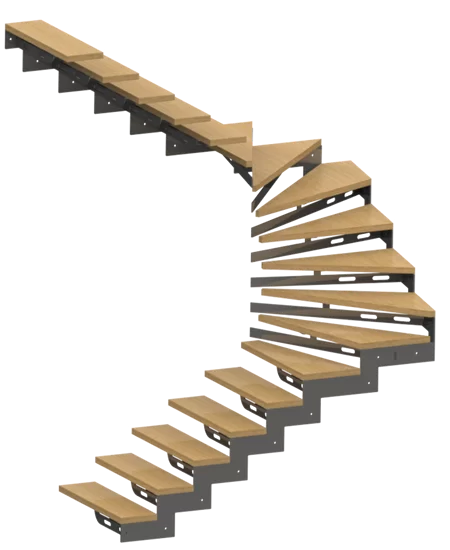

металлическая лестница с забежными ступеньками

От торца ступеней отходим 2 см и начинаем размечать отверстия под саморезы и болты с шагом в 15 см. К металлическому каркасу ступеней монтируем фанеру. Закрепляем ее при помощи монтажного клея с эффектом заполнения. Благодаря этому клею можно устранить даже проблемы и косяки при сварке. Кстати, крепить фанеру на монтажную пену, категорически нельзя, потому что она очень мягкая.

После того как вы изучили самые простые конструкции лестницы, теперь вы можете построить что-то элементарное, допустим для погреба. А затем уже постараться сделать более элегантную и эстетическую лестницу, которой будет и не стыдно похвастаться.

Способы установки металлических каркасов

Существует два варианта установки каркасной конструкции из металла:

• Металлические лестницы со скрытым способом установки;
• С открытым способом установки.

Скрытая каркасная конструкция

Скрытый – при использовании такого варианта каркасной конструкции, к внешнему виду не предъявляется жестких требований, так как предусматривается что все видимые части будут закрываться в последующем. Установленный металлический каркас облицовывается предпочтительным декоративным материалом под ваш интерьер, чтобы не нарушать общий стиль.

Материалом изготовления может служить относительно дешевые швеллера или двутавровые балки с уголками различного размера, к которым происходит закрепление ступеней и подступней. Сама балка из швеллера в последующем закрывается гипсокартонном или деревянными панелями.

Открытая каркасная конструкция

Открытый каркас является видимой частью лестничной конструкции, требующей тщательной обработки и покрытия лакокрасочным материалом. Такой вариант визуально выглядит легче и при должном подходе идеально вписывается в лестничную конструкцию.

По способу изготовления, открытые подразделяются на каркасные конструкции:

• с одним косоуром;
• с двумя косоурами.

Открытый каркас на одном косоуре – по центру лестничной конструкции устанавливается несущая балка, на которой установлены площадки или косынки, для закрепления ступеней. Полступеньки в таком виде каркасной конструкции не устанавливаются. Визуально данный вид конструкции выглядит воздушным и легким. Если планируется монтаж широких маршей, для исключения прогиба ступеней по краям, рекомендуется приварить по бокам дополнительные консоли.

Открытый каркас на двух косоурах – система установки похожа как с одним косоуром, только расположение балок не по центру, а по краям ступеней. Для закрепления ступеней на балке устанавливаются косынки (кобылки), закрепление ступеней происходит с внутренней стороны, чтобы не нарушать целостность проступи. Данный вид каркаса более надежен и предназначен для широких маршей.

Для изготовления косоуров используется прямоугольный металлический профиль. По форме выполняется в виде прямой несущей балки или лесенкой. Открытая лестница на металлокаркасе своими руками требует тщательную обработку, красивый вид сварочного шва и качественное покрытие лакокрасочным материалом (без потеков) чтобы не портить внешний вид лестничной конструкции.

Сборка конструкций

При изготовлении лестницы из профильной трубы своими руками следует придерживаться ГОСТ 23120-2016.

В данном документе рекомендуется делать чертежи в масштабе 1:5 и соблюдать такие показатели:

• ширина пролета — 80-100 см;
• высота ступеней — 14-19 см;
• размер проступи — 25-30 см;
• уклон — 32-40 º.

При строительстве металлической конструкции соблюдается такая последовательность работ:

1. Разметка.
2. Распил звеньев на заготовки.
3. Сборка каркаса.
4. Прикрепление ступенек.
5. Установка сооружения на место.
6. Монтаж перил.
7. Декорирование изделия.

Инструменты и материалы

Перечень необходимых материалов:

• профильные трубы;
• уголки;
• шурупы и болты;
• массивная доска;
• полимерные плиты;
• краска;
• наждачная бумага.

Потребуются такие инструменты:

• сварочный аппарат;
• болгарка;
• дрель;
• рулетка;
• транспортир;
• масляный уровень;
• угольник;
• маркер;
• молоток;
• малярная кисть.

В зависимости от конфигурации и дизайна сооружения список может быть расширен.

Сборка маршевой конструкции

Изготовление проводится в несколько этапов. Перед тем как сварить лестницу к опорным конструкциям присоединяют балки для крепления площадок. После этого осуществляется монтаж тетивы. Обе детали привариваются к закладным фундамента и балкам. Предварительно на них наносится разметка и закрепляются больцы. Заготовки для ступеней собираются заранее или устанавливаются на каркас по мере подъема мастера вверх.

Когда закончен монтаж ступеней, начинается установка решеток и перил. После окончания сварочных работ металл очищается от окалины и ржавчины, укладываются пластиковые и деревянные наполнители.

Изготовление винтовой лестницы

Лестница из профильной трубы своими руками изготавливается в следующей последовательности:

1. Установка и укрепление центральной опоры.
2. Изгибание боковой тетивы и присоединение ее к стойке.
3. Приваривание к опоре ступеней.
4. Монтаж решетки и перил.

Оставшиеся люфты устраняются с помощью уплотнительных колец. Если возникают трудности с изгибом целой секции, то ее можно разрезать на метровые отрезки, работать с которыми намного легче.

Финишная отделка

Декорирование тетивы, балок и площадок лучше осуществлять хромовой, коричневой или черной краской. Предварительно металл шлифуется и обрабатывается грунтовкой. Осуществляя монтаж перил, решетку можно сделать из крученого прута или изящно изогнутого профиля. Что касается ограждения, то его лучше отделать пластиком или массивом древесины. На углах можно установить декоративные колпаки.

Оформление лестницы на металлокаркасе

Варианты обработки и оформления лестницы в первую очередь зависят от типа построенного каркаса:

Открытый тип – данный каркас изготавливается с красивыми формами и ровным швом. Его необходимо обработаться средством, препятствующим образованию ржавчины, и после этого аккуратно покрасить. К открытому типу также относятся все сборные каркасы.

Закрытый тип – весь сварной каркас для лестницы будет облицован другими материалами. Лестницы на закрытом каркасе обычно дешевле, для их производства не требуется идеальных элементов, часто используется вторсырье, по причине того что после обработки каркаса от ржавчины он будет обшит красивым деревом или другим материалом.

Изготовление лестницы из профильной трубы на второй этаж своими руками

Для изготовления лестницы на металлическом каркасе используют трубы профильные с размерами сечения 40х60 мм, что обеспечит конструкции достаточную прочность.

Существует два метода сборки каркаса. Можно изготовить весь каркас вне места установки и потом перенести его непосредственно к месту, где будет располагаться лестница. Такой метод не всегда может подойти, так как конструкция довольно тяжела и придется прибегнуть к помощи специальных механизмов. Да и готовая конструкция может по габаритам не вписаться в существующие проемы.

Монтаж модульной лестницы заводского изготовления легко осуществить самостоятельно

Специалисты рекомендуют производить изготовление каркаса прямо на месте установки лестницы на второй этаж. В этом случае допущенные ошибки можно корректировать по мере выполнения работ на месте.

Нарезка заготовок

Работу начинают с выбора конструкции лестницы: в данном случае это будет косоурная конструкция. Разрабатывается схема лестницы со всеми необходимыми размерами и учетом расположения поворотных ступеней. Схема будет нужна на протяжении всего времени изготовления и монтажа лестницы.

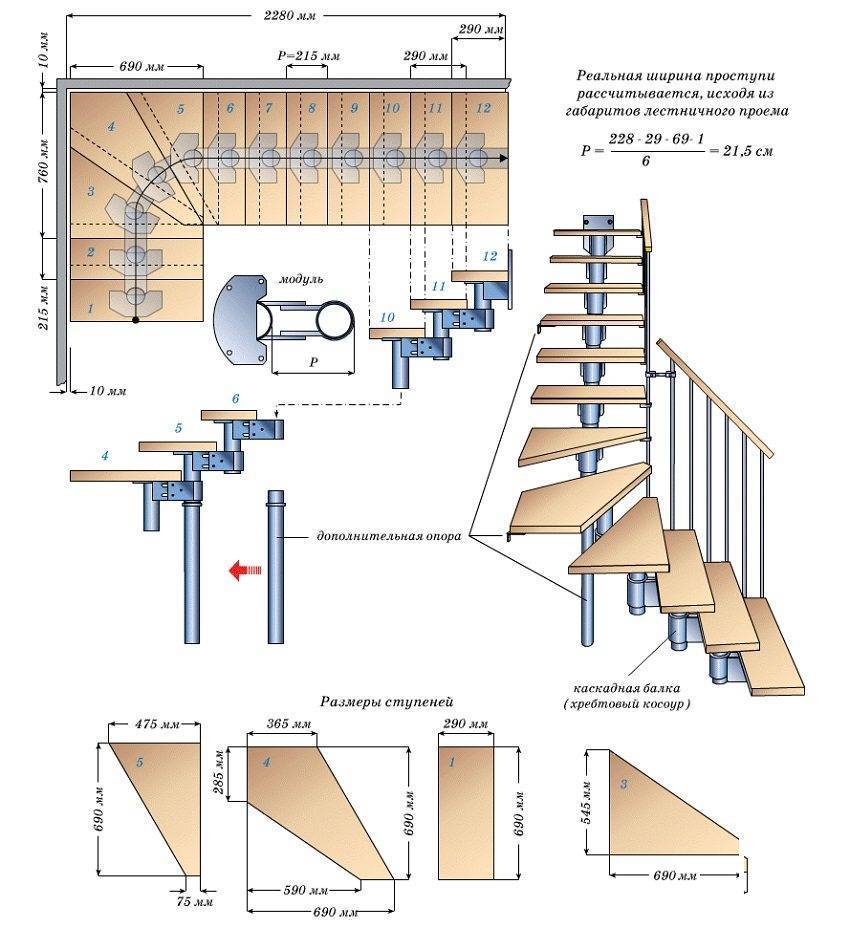

Схема модульной лестницы на хребтовом косоуре

Профильные трубы предварительно очищаются от окалины. В соответствии со схемой, производятся работы по подготовке элементов необходимого размера и количества.

Полезный совет! Если вы сталкиваетесь с работой по изготовлению металлического каркаса лестницы впервые, попробуйте все нарезанные и готовые элементы пронумеровать, чтобы не ошибиться и не испортить материал.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом

Для того, чтобы работа шла быстрее рекомендуется сначала подготовить и нарезать все элементы, а потом приступать к сварке. Но постепенная нарезка по ходу выполнения работы позволяет допустить меньше ошибок. Выбирать вам. Распил труб выполняется с выдерживанием всех углов.

Монтаж несущих опор

Как только все элементы нарезаны, устанавливаются несущие балки каркаса. Количество балок должно быть равным количеству косоуров. Несущий швеллер обрезают так, чтобы он упирался плоскостью среза в потолочную балку и в пол. В некоторых случаях подготавливают основу и к ней приваривают швеллер.

Просторная маршевая поворотная лестница с площадкой

На этом этапе важным условием является правильная и параллельная установка швеллеров (если их несколько). От их расположения будет зависеть правильность всей конструкции. Если планируется поворотная система, необходимо предварительно сделать необходимый поворот несущей балки согласно вашей схеме. Если на схеме предусмотрена конструкция с площадкой, то концы опор маршей должны упираться в площадку и быть надежно зафиксированы.

Заготовки для ступеней

Заготовки для ступеней делают в форме треугольника, в который впоследствии закладывают ступени. Для фиксации этих треугольников используют точечный шов в нескольких местах. Проверяют правильность крепления и лишь после этого надежно фиксируют сваркой к основному каркасу. Также применяют в качестве крепежа болты.

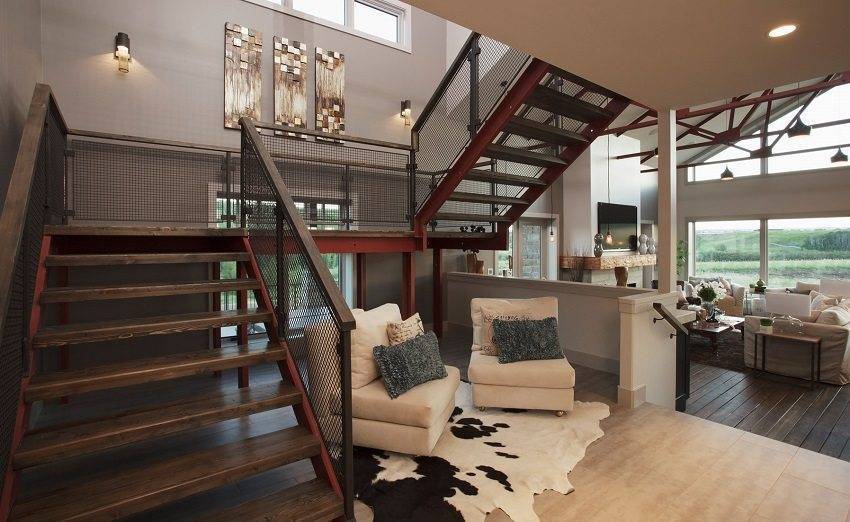

Маршевая поворотная лестница на металлическом косоуре

Когда первая заготовка для ступени готова, на нее укладывают временную ступень из доски, затем постепенно монтируются все следующие «косынки».

Изготовление каркаса для поворотной на 90 градусов лестницы значительно сложнее. Размеры треугольных заготовок будут различными. Здесь рекомендуется готовить каждый элемент только после того, как смонтирован предыдущий.

Иногда, при применении в качестве несущего элемента широкого швеллера, вместо треугольных заготовок для ступеней приваривают к основе металлические подставки для них.

Обработка металлического каркаса

После монтажа приступают к зачистке швов. Обрабатывается вся металлическая поверхность каркаса: обезжиривание, нанесение составов от ржавчины, грунтовка. Далее, металл покрывается краской. Если использовался профиль из нержавеющей стали, обработка не нужна.

Металлическая лестница в стиле «минимализм»

Ступени для лестницы могут быть выполнены из дерева или металла. Более экзотический вариант камень или стекло. Если в качестве ступеней выступает дерево — полки треугольных уголков должны быть снизу, если камень или бетон — полки направляются вверх.

Основным преимуществом лестниц на металлическом каркасе является возможность объединить различные материалы в самых разнообразных комбинациях. Вместе с тем лестницы на каркасе из металла прочны, долговечны и могут соответствовать любому стилю интерьера.

Дерево и лестницы на металлокаркасе

Применение в лестницах на металлокаркасе деревянных деталей свойственно исключительно творческим личностям с тонким вкусом. Дополнять металлические лестницы деревянными ступенями наиболее экономично. А при желании утаить каркас металла от посторонних глаз, можно прокрасить все металлические детали схожим с деревом тоном краски. В итоге получится полноценная и гармоничная деревянная лестница.

Для дизайнеров использование деревянных элементов в металлокаркасных лестницах истинное удовольствие. Ведь разгуляться, и придумать очередной шедевр есть где. К тому же добавление лишь элементов дерева позволит сэкономить, увеличить срок службы и уменьшить вес изготавливаемого предмета интерьера. Металл долговечнее деревянных конструкций, но при этом тяжелее.

Сочетание дерева и металла позволяет добиться изящества, грации.

Схема расчета винтовой лестницы.

Преимущественнее для изготовления лестниц на металлокаркасе своими руками использовать прочные и легкие металлы с повышенным уровнем коррозийностойкости. Многие решаются обшить каркас лестницы полностью деревом, а другие лишь частично (к примеру, в ступенях).

Прежде чем приступать к декорированию, следует определиться со сметой. Если сумма на подобный атрибут рассчитана немалая, то можно закупить дерево ценных пород (бук, вишня, кедр). Эти породы славятся и своей эстетикой, и износостойкостью. Если выбор пал на дуб, то благодаря этому материалу лестница будет радовать своих хозяев долгое время. При этом визуально данная порода не изменится даже при механических повреждениях.

При желании лестницу на металлокаркасе можно полностью обшить деревом. Этот способ намного затратнее, но намного экологичнее. При этот деревом обшиваются ступени, подступенники, подлестничное пространство. Чтобы максимально приблизить изготавливаемый атрибут к полноценной деревянной лестнице, необходимо также декорировать лестницу деревянным косауром и тетивой. После данных действий никто не сможет отличить данный шедевр от натуральной деревянной лестницы.
