Как построить каркасный дом своими руками: пошаговая инструкция возведения жилища

Строительство деревянных каркасных домов своими руками

Каркасные жилища несомненно считаются самыми надежными, экономичными, теплыми и энергоэффективными из всех известных в наше время.

Данная технология требует от застройщиков тщательного изучения, но, увы, не все относятся к ней с должным уровнем ответственности к соблюдению требований к возведению каркасных строений. Она часто нарушается, из-за уклона в пользу удобств строителей, а иногда попросту из-за того, что они недостаточно изучили ее.

Строительство каркасного дома самостоятельно является простой и совсем недорогой задачей. Здесь не требуется иметь особые знания или умения, не нужно набирать бригаду строителей. Достаточным будет иметь качественный детальный проект, 1-2 помощников и навыки использования обычных инструментов на общем уровне.

Монтаж

Строительный процесс происходит достаточно просто. На площадку привозят предварительно заготовленные элементы будущего жилища. Благодаря легкости конструкции подобный способ не нуждается в использовании дорогой техники.

Если основание для каркасного дома готово работы выполняются в следующем порядке:

• Монтаж и закрепление нижней обвязки. Брус закрепляется при помощи анкеров непосредственно к фундаменту;
• Установка пола, заранее осуществляется гидроизоляция, далее укладываются половые СИП – панели толщиной до 20 см на ленту основания, при соблюдении технологии, что пролет не может быть больше 5-6 м;
• Выставляется угол, после чего устанавливаются и закрепляются стеновые панели;
• Устанавливаются несущие стены;
• Кладется перекрытие;
• Устанавливается система кровли и проводятся требуемые работы по отделке.

Строительство каркасных жилищ связано с использованием каркасных конструкций из дерева и металла. Металлический каркас стоит гораздо дороже, что сказывается на его популярности. Деревянный каркас преимущественно делают из древесины дуба.

Естественно, что утеплитель логично монтировать в щели между стен. Если не раскрепить дом раскосами внешние нагрузки будут способствовать возникновению перекосов и дальнейшему разрушению. Каркас с внешней стороны обшивается при помощи досок. Следует помнить, что древесина за год набухает либо рассыхается из-за влияния природных факторов.

Современные технологии

Модернизированные технологии возведения каркасников превосходят кирпичные и бетонные дома в таких показателях как: надежность, прочность и долговечность.

• Быстровозводимость и довольно невысокая цена строительного процесса.
• Небольшая вероятность повреждений жилища от конструктивных ошибок или грунтовых особенностей. Большой вес стен из камня способствует их разрушительному влиянию.
• Всесезонность отделочных работ.
• Относительная легкость конструкций.
• Пожароустойчивость. Применяя новые невоспламеняемые материалы, каркасные строения обладают более высоким уровнем пожарной безопасности, чем бетонные или каменные.
• «Дышащее помещение». При надлежащем планировании подобного здания, использовав современные паропроницаемые материалы внешней обшивки и качественного утеплителя, является допустимым создание паропроницаемых стен.

Технология монтирования каркаса из бруса

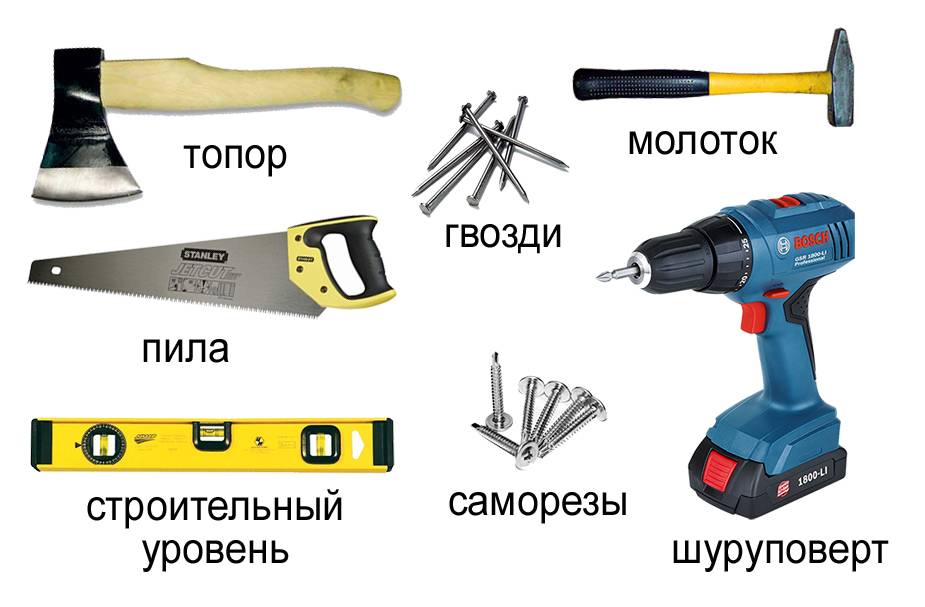

Инструменты для монтирования каркаса из бруса.

В первую очередь перед монтажом следует выбрать место установки. При этом учитываются климатические условия местности, уровень грунтовых вод, расположение коммуникаций, особенности грунта и др. Благодаря небольшому весу каркасного строения его можно возводить на слабых грунтах. Определившись с местом расположения, можно приступать к монтажу.

Для того чтобы собрать конструкцию из бруса, нужно приготовить инструментарий и материалы:

• брус;
• анкерные болты;
• утеплитель;
• гидроизоляционный материал;
• антисептические средства для дерева;
• строительный уровень, отвес;
• плотницкие инструменты;
• кронштейны, уголки.

Для долгосрочной службы деревянного строения дерево необходимо обработать специальными средствами защиты от атмосферных воздействий и вредителей.

Обработка может быть выполнена на любом этапе строительства.

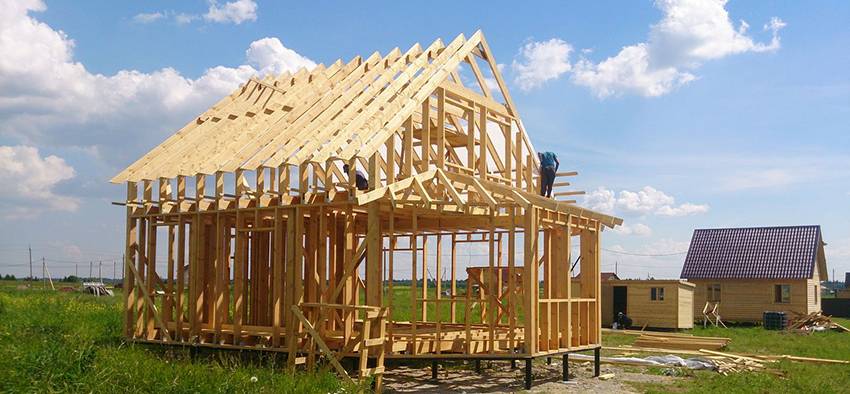

Поэтапная сборка каркаса из бруса

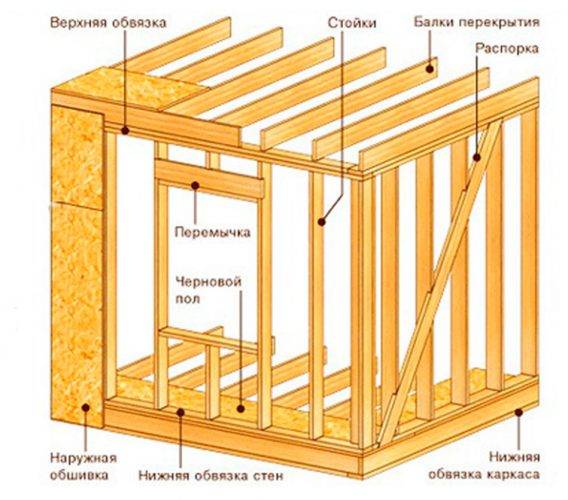

Каркас условно состоит из следующих элементов:

• верхней и нижней обвязки;
• стоек;
• укосин, придающих жесткость конструкции;
• специальных элементов, которые необходимы для устройства дверных и оконных проемов.

Сборка каркаса состоит из следующих этапов:

Схема укладки бруса на фундамент.

1. Устройство фундамента. Каркасная конструкция имеет небольшой вес, поэтому достаточно будет сделать ленточный фундамент. Можно использовать свайный фундамент. После заливки бетон до начала монтажных работ должен хорошо застыть.
2. Монтаж нижней обвязки. Перед тем как укладывать нижнюю обвязку, следует уложить гидроизоляционный слой. Для этого можно использовать рубероид. Укладывать рубероид нужно перед монтированием обвязки. Он не должен долго находиться на фундаменте.
3. Для крепления бруса к фундаменту используются анкерные болты. Заливая фундамент, можно оставить припуски из арматуры, которые затем использовать для дополнительного закрепления бруса. Длина анкерных болтов должна подбираться с учетом того, что каркас выполняется из бруса 100х100 мм и болты должны заходить в бетон на 10 см. Расстояние между анкерами должно составлять от 1 м до 2,4 м. Брус небольшой длины следует крепить двумя болтами.
4. По углам брус обычно соединяется выборкой в полдерева или «в лапу», хотя существует множество разных соединений. Чтобы крепления угловых соединений были более надежными, они дополнительно закрепляются гвоздями или нагелями из дерева. Для изготовления нагелей применяется дерево твердых пород. Нагели используют как для угловых соединений, так и для соединения бруса нижней обвязки. При этом над нижней обвязкой они должны выступать на 10 см.
5. Когда нижняя обвязка готова, ее надо проверить на наличие перекосов, замеряя диагонали и углы между брусом.
6. Следующий этап — установка угловых стоек. При использовании нагелей стойки насаживаются непосредственно на них. Перед этим нужно просверлить отверстия в стойках, соответствующие диаметру и длине нагелей. Если нагели не устанавливались, то стойки крепятся усиленными уголками. Уголки при монтировании промежуточных стоек делают конструкцию более надежной. Можно сэкономить на креплении стоек, используя метод врубки. Для этого вырезаются пазы, глубина которых примерно равняется половине толщины бруса. Затем в эти пазы вставляется брус.
7. При монтировании стоек следует проконтролировать их вертикальность. Крепления стоек внизу недостаточно для жесткости конструкции, пока не смонтирована верхняя обвязка. Поэтому стойки укрепляются укосинами, можно использовать одну укосину для нескольких стоек.
8. При монтировании верхней обвязки брусья необходимо скрепить между собой и прикрепить к стойкам.
9. Для увеличения жесткости каркаса к вертикальному брусу крепятся раскосы, применяемые для диагональной связи. Сечение раскосов может быть меньше сечения стоек.

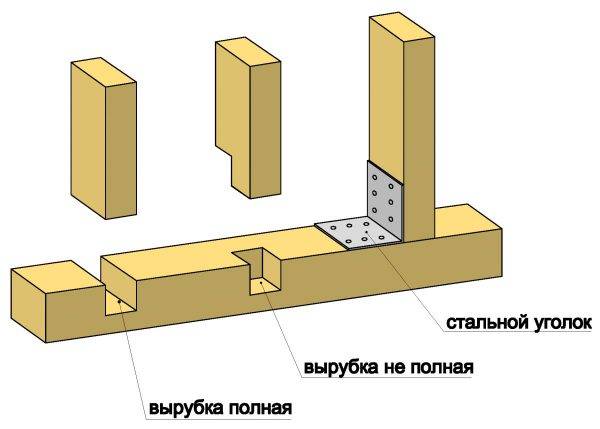

10. На завершающем этапе монтирования каркаса устанавливаются балки для потолка. Для крепления к верхней обвязке могут использоваться:
    • вырубка;
    • уголки;
    • кронштейны.
11. Аналогично потолочным балкам монтируются лаги для пола.
12. Последний этап — устройство кровли. Для стропильной системы используются доски с сечением 50х100 мм, которые в нижней части крепятся к потолочным балкам. Между собой стропила соединяются планками небольшой дины.

При монтировании каркаса из бруса своими руками необходимо постоянно контролировать вертикальность и горизонтальность конструкции, чтобы она отвечала геометрическим параметрам.

Как построить деревянный каркасно-щитовой дом

Деревянные каркасно-щитовые дома отличаются от щитовых наличием каркаса, на который монтируют щиты. Щиты для каркасно-щитовых домов изготавливают облегченной конструкции, поскольку они не несут никакой нагрузки, кроме собственного веса. При наличии каркаса, по сравнению с щитовыми домами, количество стыков увеличивается в два раза. Технология строительства каркасно-щитовых домов аналогична технологии возведения щитовых домов.

Сборные дома заводского изготовления бывают брусковые, каркасно-щитовые и каркасно-обшивные. Каркас для каркасно-щитового дома заполняют фибролитом или древесно-волокнистыми плитами. Наружные стены облицовывают асбоцементными цветными плитами, сайдингом, «вагонкой» и другими материалами.

Как видно на фото, каркасно-щитовые дома заводского изготовления выпускают одно-, двух- и, реже, трехэтажными:

Ссобирают их на заранее подготовленной строительной площадке из готовых элементов.

Для утепления каркасного дома используется пенопласт, минвата, минплита и другие легкие теплоизоляционные материалы, которыми заполняются внутренние пространства стен. Данные материалы обладают самой низкой теплопроводностью. Благодаря этому при общей толщине стены всего в 200-250 мм, их сопротивление наружному холоду эквивалентно кирпичной стене, имеющей толщину 2 метра!

Считается, что каркасные дома служат не более 30 лет. Однако практика показала, что соблюдая технологи строительство каркасно-щитовых домов и используя качественные современные материалы, можно увеличить срок их эксплуатации до 50-70 лет и более.

Как и для любой постройки, до того как построить каркасно-щитовой дом, нужно возвести фундамент. Поскольку каркасные стены самые легкие из всех известных и имеют высокую степень устойчивости к деформациям, их можно строить на столбчатых основаниях или фундаментах «плавающие столбики».

При возведении каркасно-щитовых домов необходимо соблюсти нужные параметры стоек каркаса – они должны быть высотой 250-300 см. Ставят их по углам и по стенам через каждые 70-80 см, а также по обе стороны всех дверей и окон. Стойки скрепляют врубками или шипами. Ширина досок для стоек не менее 10 см, потому что именно она будет определять толщину будущих стен. Прежде чем класть нижнюю обвязку, фундамент изолируют двумя слоями рубероида.

Сборка каркасно-щитовых домов в несколько этажей производится поэтапно: стены первого этажа крепятся к подготовленному выступу фундамента, скрепляются между собой, а также сверху горизонтальной обвязкой. Затем устанавливаются потолочные конструкции, образующие опору для сборки следующего этажа по тому же принципу. Черновая сборка щитового дома по такой схеме производится за 2-3 дня, включая установку крыши для защиты от дождя. Далее основная конструкция комплектуется щитами. Затем щитовые панели нужно обложить утеплителем, а на внутреннюю сторону стен нанести пароизоляцию. Это в значительной мере защитит от появления конденсата, проникающего из помещения. Внутренняя отделка выполняется чаще всего гипсовыми панелями или деревянной обшивкой.

Видео «Каркасно-щитовые дома» поможет вам лучше представить технологию их возведения:

Шаг 2: Нижняя обвязка и пол

Нижняя обвязка, или лежень — горизонтальная конструкция, передающая нагрузку от всего дома на фундамент. Ее изготавливают из хорошо просушенной обрезной доски 50х150 мм или бруса сечением 100х150 мм.

Ставим обвязку и лаги

Последовательность операций при монтаже лежня:

1. Раскладывают по периметру фундамента доски или брусья, обработанные биозащитными составами и антипиренами. Обрезают излишки.
2. Отмечают точки расположения болтов, уложив лежень сверху и слегка ударив молотком над каждым крепежом.
3. Просверливают мощной дрелью отверстия в местах вмятин. Диаметр должен быть больше сечения болта на 3 мм.
4. Укладывают на фундамент утеплитель — ленту из стекловолокна, сверху устанавливают лежень.
5. Завинчивают гайки на болты с шайбами ударным гайковертом или вручную гаечным ключом.
6. Контролируют горизонтальность нижней обвязки нивелиром или строительным уровнем. Если нужно изменить положение бруса, ослабляют гайку, подкладывают деревянные клинья и поднимают до нового уровня. Зазор заполняют жидким бетоном.

В углах брусья стыкуют «вполдерева» или с коренным шипом.

Укладка лежня.

Следующий этап после укладки лежня — устройство полов. При монтаже каркасного дома методом «канадской платформы» они послужат основанием для сборки блоков стен. Если предполагается устанавливать стойки последовательно, по готовому полу перемещаться удобнее, чем постоянно подниматься по стремянке.

Полы в каркасном доме монтируют тремя способами:

• по грунту;
• по лагам;
• по готовому плитному фундаменту.

Полы по лагам устраивают в доме на свайном или ленточном фундаменте. В этом случае образуется проветриваемый подпол между низом конструкции и землей. Укладку лаг проводят тремя способами:

• опирают на лежень и укрепляют с внешней стороны фасадной доской;
• устанавливают в вырезанные в нижней обвязки пазы;
• монтируют встык к лежню с помощью металлических кронштейнов.

Для лаг используют брус сечением от 110х60 мм до 220х180 мм в зависимости от расстояния между опорами. Чем больше ширина пролета, тем мощнее должен быть элемент.

Шаг при укладке — 50-60 см. В местах установки тяжелого оборудования или мебели балки монтируют чаще — через 30-40 см.

Монтаж лаг пола.

Порядок проведения работ при устройстве пола по лагам на металлических кронштейнах:

1. Раскраивают и нарезают балки нужной длины.
2. Устанавливают их на оцинкованные кронштейны, закрепляют саморезами или гвоздями.
3. К нижней части лаг прибивают черепные бруски сечением 50х50 мм.
4. На бруски укладывают влагостойкую фанеру или листы ОСП. Настил будет служить основанием под утеплитель.

При пролете свыше 2,5 м между лагами устанавливают распорки — отрезки бруса или доски, придающие системе жесткость на изгиб. Их закрепляют гвоздями, прибивая в торец наискось через лагу.

Шаг укладки распорок зависит от ширины пролета:

• 2,5-3,5 м — 1 элемент;
• 3,5-5,4 — 2 доски;
• 5,4-7,2 — 3 распорки;
• больше 7,2 м — от 4 штук.

Все деревянные конструкции перед укладкой обрабатывают антисептиками и антипиренами. Это продлевает срок службы материала и защищает от гниения, насекомых и огня.

Утепление и настил пола

Одна из главных задач, если мы строим каркасный дом, — надежно утеплить все поверхности

Через полы и подвалы теряется до 10-15% тепла, поэтому нужно уделить особое внимание термоизоляции конструкций

Для утепления деревянных полов используются материалы:

• гранулированные — керамзит, шлак, вермикулит;
• рулонные — каменная, стеклянная, шлаковата, пенополиэтилен, пробка;
• плиты из минеральной ваты, пенополистирола, ДСП;
• жидкие — пенополиуретан, эковата.

Не рекомендуется применять для утепления деревянных полов пенополистирол. При нагревании он выделяет опасные для человека газы.

По настилу расстилают гидроизоляцию из плотных пленок в 2 слоя с нахлестом 10-15 см. Гранулированный, плитный или рулонный утеплитель укладывают толщиной, соответствующей теплотехническому расчету для климата конкретного региона. Обычно это 10-20 см для минваты, 30 см — для керамзита.

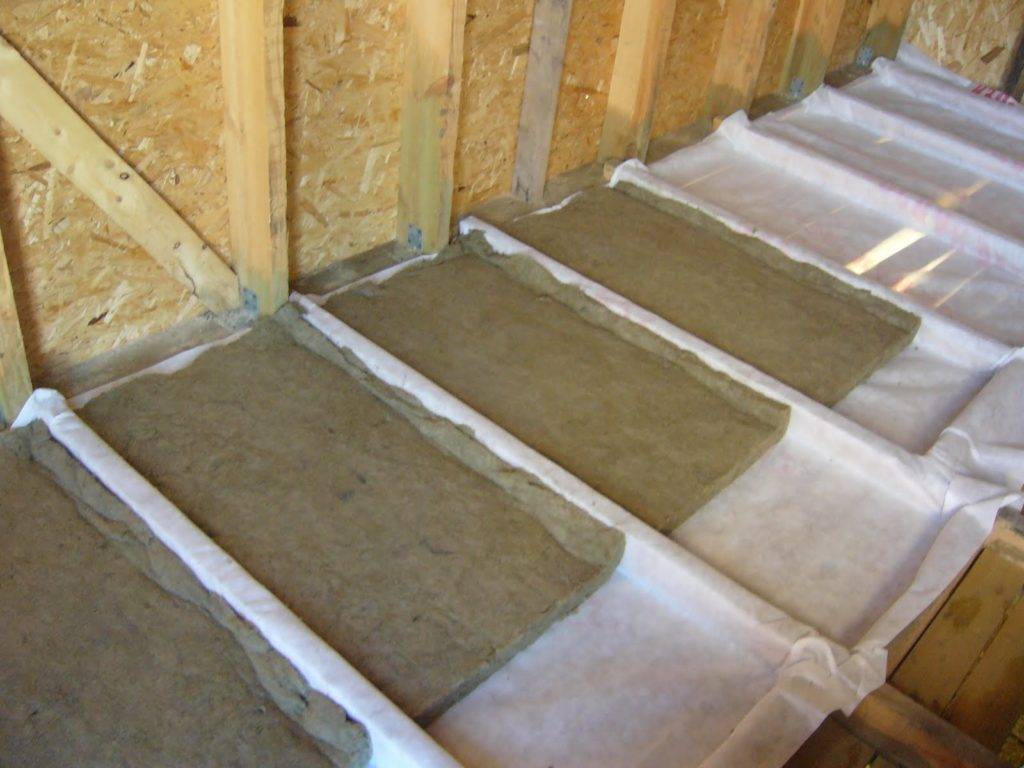

Утепление минеральной ватой пола в каркасном доме.

Сверху материалы накрывают пароизоляционной мембраной, через поры которой влага может испаряться в атмосферу. Пленку закрепляют степлером. Для создания вентиляционного зазора по лагам набивают контррейки.

Пароизоляция с вентиляционным зазором.

По контррейкам монтируют финишное покрытие со звукоизоляционной прокладкой.

Если для утепления применяют фольгированные материалы, при укладке их обращают в сторону помещения. Так инфракрасные лучи будут отражаться в комнату.

Нюансы деревянного строительства

Основным отличием деревянных конструкций от «классических» каменных, бетонных, железобетонных и стальных является высокая пожароопасность. Применение несущих деревянных конструкций обуславливает класс пожароопасности сооружения не выше III-го (для каменных и бетонных характерен II-ой класс).

Частично проблема решается антипиренами. Это специальные вещества, предназначенные для обработки деревянных конструкций с целью снижения групп воспламеняемости и горючести. Пренебрежение такой обработкой может привести к самым печальным последствиям.

Ещё одним уязвимым местом строительства каркасного дома является подверженность биологическому разрушению. Речь идет о гниении и древоточцах. Для борьбы с этим факторам применяют биозащитные составы. Современная промышленность предлагает комплексные огнебиозащитные средства, наиболее целесообразные к применению для защиты деревянных конструкций.

Отдельно подчеркнем важность скрупулезного выполнения всех требований по электромонтажу. Наиболее частой причиной возгорания домов являются некачественная проводка, использование не сертифицированного электрооборудования (розетки, выключатели), нарушение правил эксплуатации электроприборов

К бесспорным преимуществам деревянных каркасных домов относят их меньшую стоимость и скорость возведения.

Этапы работы

В первую очередь необходимо определится с фундаментом, который будем использовать при строительстве. Выбор фундамента — трудный и ответственный вопрос. Какие типы фундаментов применяются для КЩД?

1. На винтовых сваях. Такая свая представляет собой трубу с приваренной к ней лопастью, которую как бы «завинчивают» в грунт с помощью гидравлической машины или вручную. Сваи ввинчиваются строго по вертикальному уровню без отклонений.

   Сверху на нее надевают «оголовок», который затем будет держать опорный брус или бетонный ростверк. Подробней про монтаж винтовых свай своими руками, а также преимущества и недостатки данного основания.

2. Столбчатый. Возводится с применением столбов, устанавливаемых на подушки из щебня в основных опорных точках периметра, а также под несущие лаги, под углы и точки соединения стен с внутренними перегородками.
3. Монолитный. Такой фундамент считается самым надёжным, но вместе с тем самым дорогостоящим вариантом, поскольку требует большого расхода материалов и выполнения значительных бетонно-арматурных работ. Подробней про данный тип основания можно посмотреть по данной ссылке.

4. Ленточный мелкозаглубленный. Этот фундамент подходит даже для ненадежных заболоченных грунтов. Траншея под него роется на глубину до 75 см. Затем в ней устанавливается опалубка из обрезных досок, закладывается и связывается арматурный пакет, затем все заливается бетонным раствором.

   Траншея на треть засыпается битым кирпичом, камнями и песком, заливается водой и утрамбовывается. Эта процедура повторяется от 3 до 5 раз. Далее можно узнать про устройство мелкозаглубленного ленточного фундамента и посмотреть пример расчетных работ.

Выбор типа фундамента напрямую зависит от структуры грунта стройплощадки.

https://youtube.com/watch?v=RqYYyTiTTb4

Пол. Дальше выполняются работы по укладке пола. Прежде всего на фундамент кладут рубероид, а затем устанавливают брус по периметру дома.

Затем приступают к изготовлению «чернового пола» из самого дешёвого материала, чаще всего из необрезной доски. Прежде, чем его установить делают лаги. Затем между ними кладут утеплитель. После того как готов пол возводят стены.

Стены. Для этого производят монтаж вертикальных стоек. Чтобы не было перекосов, они крепятся с двух сторон с помощью укосин. На вертикальные стойки монтируются щиты обшивки согласно проекту дома.

Стойки устанавливаются также по бокам дверных и оконных проёмов, под монтаж которых выполняются соответствующие горизонтальные перемычки. Высота стен должна соответствовать высоте потолка. Лучше, чтобы она была около 2,5 м.

Кровля. Сборка кровли начинается после установления верхней обвязки. Стропильная доска или брус ставится на ребро и сопрягается с верхней обвязкой при помощи запилов. Если обрешётка для кровли будет редкой, шаг между стропилами должен составлять около 60 см. Рекомендуем к прочтению статью о том, как правильно сделать крышу дома и какие виды лучше использовать.

Для сплошной обрешётки шаг можно увеличить до 1 м. На обрешетку необходимо настелить гидроизоляционную плёнку, затем выполнить установку кровли. Строительство дома завершается отделкой стен облицовочными материалами как снаружи, так и внутри.

Подготовка участка

Пошаговое строительство любого каркасного доманачинается с подготовительных работ. Изначально нужно определиться с местом для строительства, убрать с этой территории все, что может помешать возведению нового дома (деревья, кусты, траву и т. д.). Если пропустить этот этап, разметка участка может быть с погрешностями, что приведет к неровным стенам и проблемами с эксплуатацией дома.

Важно! В зависимости от рельефа местности, нужно определиться с типом фундамента. При необходимости территорию выравнивают, ведь плитный и ленточный фундамент требует ровного слоя почвы

Свайный или столбчатый фундамент подходит для бугристой местности.

После этого приступаем к разметке участка. Этот этап позволяет прослеживать ровность стен на первом этапе земляных работ (рытья траншей для фундамента). К нанесению разметки на землю стоит отнестись со всей ответственностью, чтобы избежать ошибок в дальнейшем. Если разметка будет неровной, то и стены будущего дома будут идти неправильно, а исправить это на последующих этапах строительства очень сложно.

Разметка проводится следующим образом: по углам будущего строения ставятся колышки, а между ними растягивается нитка

Важно следить, чтобы угол был ровным. Но если используется столбчатый (свайный) фундамент, разметка проводится иначе

Тогда на земле отмечается месторасположение каждой отдельной сваи.

Шаг 2: Нижняя обвязка и пол

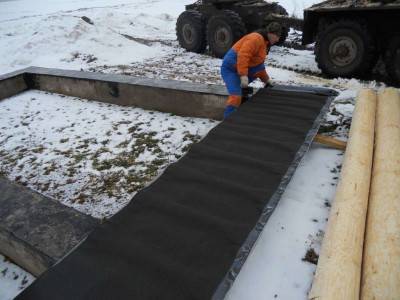

Чтобы древесина каркаса не тянула влагу из бетона, необходима отсечная гидроизоляция фундамента. Надежнее всего это сделать битумной мастикой. И лучше — в два слоя. Также можно использовать рулонную гидроизоляцию. Дешевле рубероид, но он со временем ломается. Более надежен гидроизол или другой подобный современный материал.

Можно промазать ростверк один раз мастикой, а сверху раскатать гидроизол. Еще вариант для отсечной гидроизоляции под каркасный дом — два слоя гидроизола, промазанные мастикой: чем ближе находится подземные воды, тем более тщательной должна быть гидроизоляция.

Первый слой — жидкая гидроизоляция, пока она не высохла, можно на нее приклеить слой рулонной

Затем укладываются лежни — доски размером 150*50 мм. Они должны быть сухими, пропитанными биозащитными и антипиренными составами. Край лежня выравнивается по наружному краю фундамента. В необходимых местах под шпильки сверлятся отверстия (диаметр отверстия на 2-3 мм больше диаметра шпильки). Затем укладывается вторая доска. Ее кладут так, чтобы перекрыть стык первого ряда. Получается замок.

Вторая доска укладываются так, чтобы стыки перекрывались

Вообще, можно уложить один брус 100-150 см, но цена его намного выше, чем двух досок, которые в сумме дают такую же толщину, а правильно скрепленные две доски имеют большую несущую способность, правда на их укладку уходит больше времени. Чтобы они работали как единый брус, их сбивают гвоздями с шагом 20 см в шахматном порядке.

Ставим обвязку и лаги

Далее к лежню крепится доска обвязки. Ее размеры тоже 150-50 мм, но она ставится на ребро. Выравнивается по наружному краю фундамента, прибивается длинными гвоздями (9 см) к лежню через каждые 40 см.

Установка обвязки: по инструкции сборка каркасного дома продолжается установкой обвязки, к которой. будут опираться лаги пола

Следующий этап — установка и монтаж лаг. Это те же доски 150*50 мм, поставленные на ребро. Они крепятся двумя косыми гвоздями (9 см) в торец к доске обвязки, по два гвоздя справа и слева к лежню. Так каждая лага с двух сторон.

Пример установки лаг пола

На фото видно, что первая лага установлена близко ко второй — так лучше передается нагрузка на фундамент. Ее устанавливают по второму краю лежня. Шаг установки — 40-60 см. Зависит от длины пролета и сечения используемого пиломаетриала: чем больше длина, тем меньше шаг.

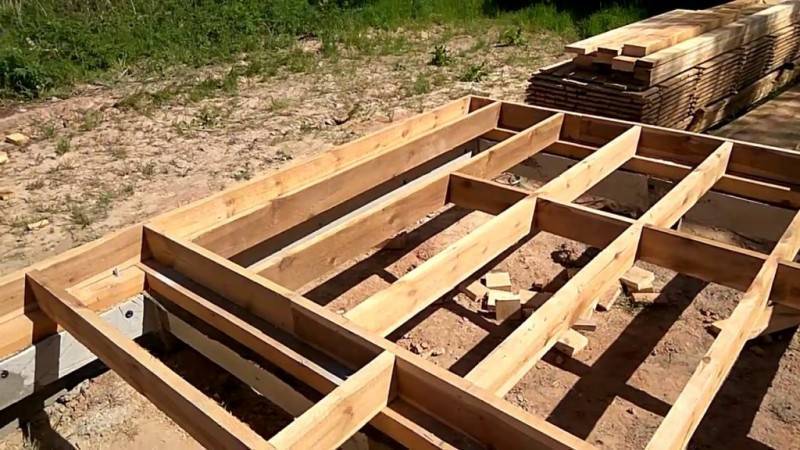

Уложенные и закрепленные лаги пола

Если лаги получаются длинные, и есть поперечная балка, как на фото выше, чтобы лаги не «уехали» над поперечной балкой набиваются перемычки. Они по длине равны шагу установки лаг за вычетом удвоенной толщины доски: если шаг лаг 55 см, толщина доски 5 см, то перемычка будет 45 см длиной.

Утепление стен

Слои теплоизоляции: минеральная вата, влагозащитная мембрана, лист OSB

Для этой цели используется выбранный ранее материал рассчитанной толщины. В качестве такого материала выступают минеральная вата, пенополистирол, пенополиуретан или пенопласт.

Вначале закладывают маты между стойками, расположенными вертикально. Если применяется двойной настил, стыки располагаются таким образом, чтобы они не накладывались друг на друга. С внешней стороны располагают гидроизолирующий слой.

После этого производится набивка решетки из реек, толщина которых соответствует толщине утепляющего материала. Таким образом гарантируется циркуляция воздуха между теплоизоляцией и внутренней отделкой.

Утепление стен при помощи напыления целлюлозного утеплителя

С внутренней стороны также обязательно наличие гидроизоляции (или хотя-бы пароизоляции). Обычно, её прикрепляют к рейкам при помощи строительного степлера.

Внутренняя облицовка стен делается с применением гипсоволокна, фанеры или вагонки. Дальнейшая внутренняя отделка зависит от желания хозяина.

С наружной стороны стены следует защитить лёгким отделочным материалом: металлическим или пластиковым сайдингом. При желании можно использовать блок-хаус или любой другой сходный материал.

На этом строительство фактически завершено. Останется только завершить внутреннюю отделку и провести коммуникации.

Каркасный дом своими руками. Часть 26. Утепление стен

Каркасный дом своими руками: как самостоятельно построить дом-конструктор | Фото & Видео

Строительство и обустройство летней кухни на даче своими руками: проекты, дизайн, устройство, с мангалом и барбекю (60+ Фото & Видео) +Отзывы

Фундамент для постройки каркасного дома: требования к основанию

В качестве основания при монтаже каркасного дома можно выбрать любой тип из простейших видов фундамента – именно этим и хорош каркасник. Выделяют три основных типа, которые чаще всего применяются в подобном строительстве:

1. Свайно-винтовой фундамент.
2. Ленточное основание.
3. Плитный или монолитно-плитный.

Каждый из типов имеет как плюсы, так и минусы. Разберём их более подробно.

Строим каркасный дом на свайно-винтовом фундаменте

Это наиболее простой вариант основания. Его можно выполнить двумя способами. Первый – сваи из асбестовых труб – более трудоёмок. Для его выполнения бурятся скважины, в которые опускаются асбестовые трубы. Далее труба армируется и заливается бетоном.

Именно так выполняется установка асбестовых труб для свайного фундамента

Второй вариант – это использование готовых металлических винтовых свай, скважины для которых не требуются. Они ввинчиваются в землю, для чего на конце у них сделано некое подобие бура. Такая работа выполняется при помощи техники или вручную. Вот небольшая пошаговая инструкция выполнения подобного фундамента своими руками для каркасного дома 6×6.

Иллюстрация
Описание действия

Так выглядят винтовые сваи. Необходимо рассчитать необходимое количество и заказать комплект, предварительно отметив места забуривания. Длина их будет зависеть от грунта, но для каркасных домов большой она не бывает. Иногда для подобных расчётов приходится обращаться к специалистам.

Начинаем заглублять винтовые сваи строго вертикально. Для этого один человек следит за положением по монтажному уровню, а двое других вращают сваю по часовой стрелке. Эти же действия можно произвести при помощи специальной машины

Важно, чтобы верхние срезы свай были на одном уровне. Это можно проверить лазерным уровнем.

Когда все сваи заглублены, делается связка при помощи стальных труб под верхними платформами

Это делается для придания прочности, устойчивости будущему строению. Если сварочными работами вы никогда не занимались, лучше обратиться за помощью к профессионалам.

Последним этапом на верхние платформы свай наваривается каркас из стальных швеллеров. Он станет опорой для будущего чернового пола. Здесь очень важна прочность сварки и качество шва. После того как работа закончена, весь каркас, особенно места сварки, покрывается антикоррозийной краской.

Этот вид фундамента мы решили описать более подробно, чем остальные, так как он менее трудоёмок, быстрее остальных монтируется и пользуется наибольшей популярностью.

Обустройство ленточного фундамента для каркасного строения

Ленточный фундамент используется реже, хотя среди представленных является наиболее дешёвым. Для его обустройства по отмеченному контуру выкапывается траншея глубиной от 100 до 400 мм. Внутри изготавливается деревянная опалубка, которая возвышается над землёй на 100-300 мм. В неё укладывается арматурный каркас и заливается бетон. В результате высота фундамента составит 200-700 мм. Внутри фундамента насыпается песчаная подушка, песок трамбуется и также заливается бетоном. Получается черновой бетонный пол, опирающийся на прочный фундамент.

Готовый ленточный фундамент – можно начинать возведение каркаса

Плитный фундамент для постройки и его особенности

Особенностью такого основания является то, что он двигается при сезонных расширениях грунта. По этой причине его иногда называют «плавающим». Для его обустройства необходимо заглубиться по периметру на 100-200 мм, а вокруг смонтировать опалубку высотой 200-300 мм. В углубление засыпается гравий или песок, трамбуется, после чего внутри связывается каркас из арматуры и заливается бетон. В раствор желательно добавлять влагостойкие добавки, которые обеспечат долговечность плиты и сухость полов в доме.

Теперь рассмотрим технологию строительства нижнего перекрытия. По причине того, что каркасные дома на свайно-винтовом фундаменте наиболее распространены, именно на их примере мы и будем разбирать этапы возведения.

А это плитный фундамент – он будет «плавать» вместе с подвижками грунта

Статья по теме:

Устанавливаем каркас. Пошаговая инструкция

Алгоритм установки каркаса:

Формирование нижней обвязки, соединённых между собой по типу «шип-паз» и подогнанных таким образом, чтоб при монтаже не возникло зазоров. Если дерево плохо обработать антисептиком – при длительном соприкосновении с металлом (то бишь с крепежами) оно начнёт гнить, и в таком случае вместо данного типа крепежа лучше использовать деревянные нагели.
Монтаж вертикальных досок. Их высоту определяют в зависимости от планируемой высоты потолков. В области монтажа вертикальных досок устанавливаются нагели.
На нагели устанавливаются стойки. Далее вертикально выравнивают брусья. Чтобы угол был правильно зафиксирован, целесообразно применение временной распорки.
После того, как все стойки будут укреплены и зафиксированы исключительно в вертикальном положении, проводится верхняя обвязка

Важно учесть, что пазы верхней обвязки должны находиться строго под 90-градусным углом по отношению к нижней.
Затем крепятся потолочные балки. Их распределяют шагом в 50см, и в обязательном порядке они должны совпадать с вертикальными стойками.
После этого устанавливаются дополнительные опорные брусья

Их распределяют в области межкомнатных перегородок с целью поддержки балок потолка и исключения их провисания.

Выполнив данный алгоритм установки каркаса можно приступить к утеплению дома и сооружению крыши.

Особенности разводки инженерных коммуникаций при строительстве каркасных деревянных домов

Деревянные каркасные дома удобны тем, что все коммуникации, будь то электропроводка или канализация, легко прячутся под обшивкой стен, перегородок, под полом и даже в потолке. Единственное, о чём следует упомянуть, – продумать всё следует ещё в начале строительства на этапе фундамента и монтировать параллельно с возведением и отделкой дома. К примеру, канализационную систему следует монтировать ещё до чернового пола, водопроводные трубы – при утеплении стен (как и электромонтаж). В итоге все коммуникации будут скрыты, снаружи могут остаться только выводы для подключения воды и электричества.

Все коммуникации в каркасном доме прячутся под потолок, в стены, под пол

Окна и двери для каркасных домов: виды, плюсы и минусы

Для каркасных домов применяется 2 вида окон и дверей – деревянные или пластиковые (ПВХ). Конечно, существует ещё один материал, из которого изготавливаются подобные изделия – алюминий. Однако он обладает слишком высокой теплопроводностью, поэтому применяется крайне редко.

Вокруг вопроса, какие из окон лучше установить, ведётся множество споров. Одни говорят, что древесина экологичнее, вторые – что ПВХ долговечнее. И таких «камней преткновения» достаточно много. Конечно, решать должен каждый сам, однако, по мнению редакции Homius.ru лучше остановиться на варианте ПВХ, и сейчас объясним почему. В нашем случае рассматривается самостоятельное строительство каркасного дома, а деревянные окна и двери довольно сложны в установке, по сравнению с пластиковыми. К тому же ПВХ не подвержен вредителям, что в случае с деревянным домом очень кстати.

Окна и двери каркасных домов монтируются до начала внутренней отделки

Возводим каркас

Строительство каркаса начинается с обвязки. Сделать ее можно из бруса или доски. Обвязка – это первый деревянный слой, который укладывается на фундамент. Фундамент необходимо гидроизолировать, так как при соприкосновении цемента и дерева происходит разрушение обоих материалов. Причиной этого считается различная передача тепла. Получается конденсат, от которого гниет древесина и разрушается цемент.

Каркас каркасного дома

На изолированный фундамент (самый дешевый способ – рубероидом) брус обвязки сперва примеряется. Поверх фундамента укладывается брус и в районе анкерных болтов крепко прижимается. Можно использовать молоток, только не переусердствуйте. Таким образом, на брусе появится отпечаток от болта. Здесь надо просверлить отверстие, и брус можно насаживать на болты.

Уделите особое внимание угловой сцепке обвязочного бруса. Используйте металлические уголки, саморезы или гвозди

Это соединение должны быть надежным, поэтому примените распил – чтобы один брус входил в другой как пазл от лего. Соединение пазами считается самым надежным.

Варианты крепления для каркасного дома

Сам каркас начинаем устанавливать от углов. Угловые стойки – это важнейший элемент конструкции. Стойки на первых порах с двух сторон укрепляем укосинами. Позже их будут поддерживать и верхняя обвязка, и перемычки, но пока под своим весом они могут наклоняться. Даже фиксация уголками не всегда удержит стойку. Установка угловых стоек достаточно тяжелый процесс, поэтому необходимо минимум два человека.

Когда угловые стойки выставлены, выставляем остальные промежуточные. Их ставим практически также, периодически проверяя геометрию – углы должны быть ровно 90 градусов. Между стойками прибиваем горизонтальные перемычки из бруса, они не дадут стойкам отклониться в сторону.

Схема каркаса

Когда каркас всех стен собран, поверху укладываем брус верхней обвязки. Он завершает работу над каркасом стен, соединяя всю конструкцию в одну.

Таким же похожим образом делается каркас крыши, в который входит стропильная система.
