Колосник для печи: виды, характеристики, основные функции, правила выбора

Виды колосниковых решеток: классификации и популярные варианты конструкции

В большинстве случаев печная фурнитура производится либо из жаропрочной стали, либо из чугуна. Вполне очевидно, что колосниковые решетки подвергаются непосредственному воздействию огня, в связи с чем предпочтение рекомендуется отдавать именно чугуну (этот металл отличается более высокими прочностными характеристиками).

Топочные камеры, которые используются в современных печах, могут иметь различные формы и размеры, из-за чего производители выпускают литье для печных приборов всех доступных конфигураций. Более того, подходящий вариант вполне можно найти даже под нестандартные топочные камеры.

По особенностям своей конструкции колосниковые решетки могут быть двух типов, ознакомимся с ними.

Наборные решетки. Они характеризуются тем, что состоят из определенного количества отдельных элементов. Образно говоря, они представляют собой своего рода конструкторы – их можно собрать своими руками, а затем получить полноценные решетки требуемых габаритов.

Цельные изделия. Они, как можно уже догадаться из названия, являются монолитными, следовательно, их нельзя собрать/разобрать. Типоразмеры в данном случае могут быть разными, а при выборе того или иного варианта необходимо ориентироваться, в первую очередь, на размеры самой топочной камеры.

О других разновидностях колосниковых решеток

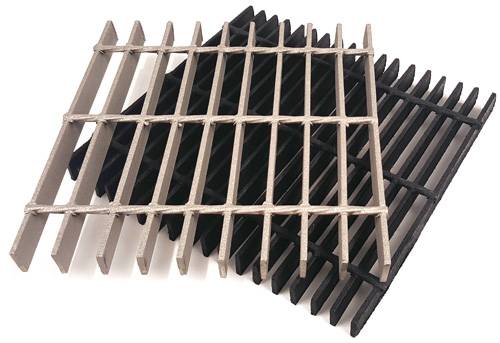

Что касается колосников, изготовленных из жаропрочной стали, то они выпускаются цепными (такие изделия внешне похожи на транспортеры ленточного типа) и трубными (сделанные, судя по названию, из труб, относятся к охлаждаемым моделям).

А вот чугунные колосники для печи делятся сразу на четыре группы, рассмотрим каждую из них.

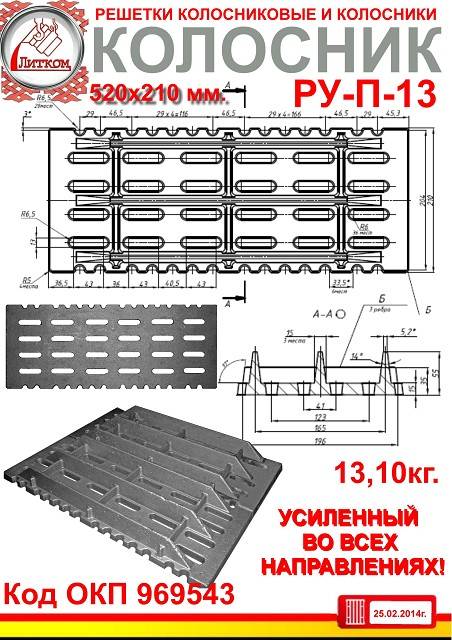

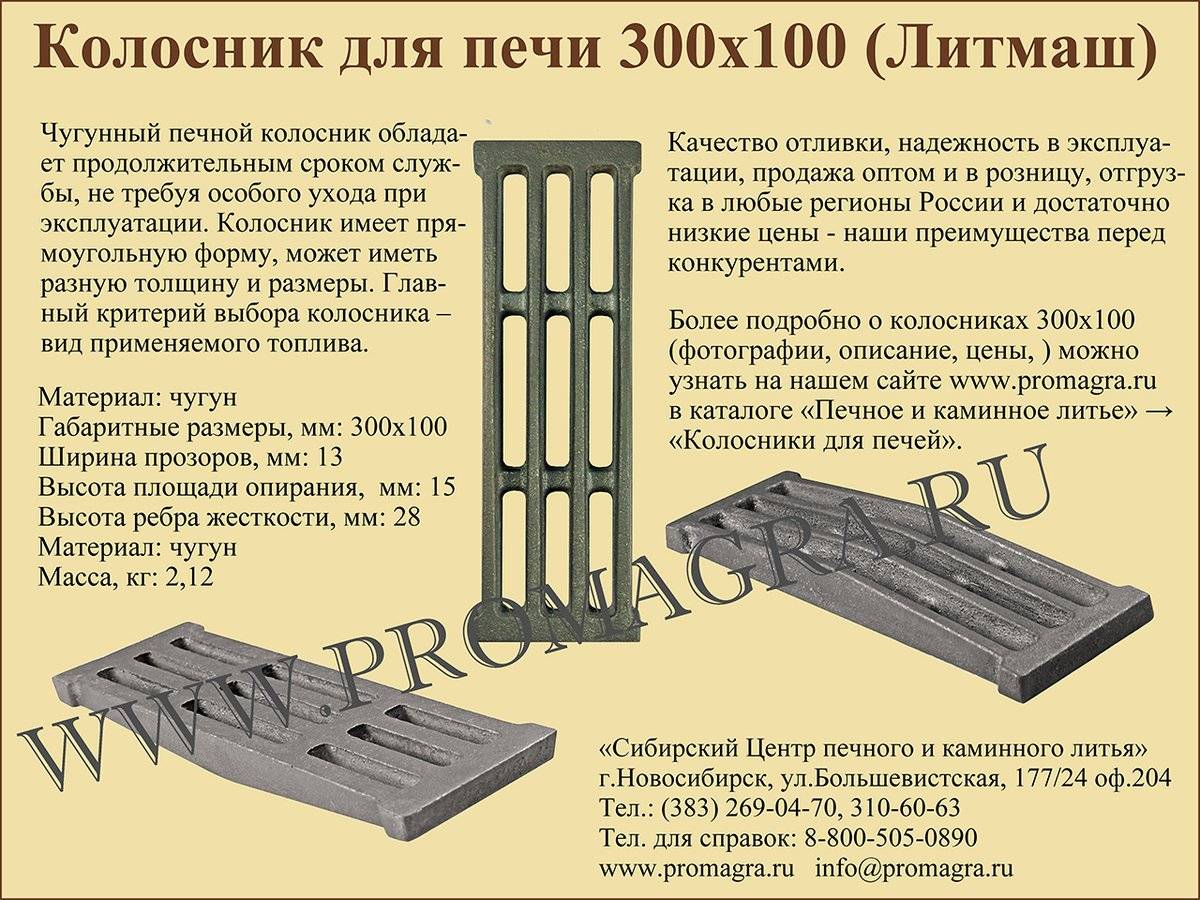

Плиточные. Форма таких решеток прямоугольная, они, что характерно, могут ставиться не только в отопительные печи, но также и в котлы, работающие на твердом топливе, и камины. Изделия поистине универсальны, нужно лишь, чтобы типоразмер был подобран корректно.

Подвижные. Подобное название такие колосники получили потому, что имеют особую конструкцию, которая позволяет при необходимости менять ширину просветов. Как правило, такие модели устанавливаются в печах длительного горения. Корзинные. Отличный вариант для очагов открытого типа, предназначающихся для того, чтобы готовить пищу, однако ввиду того, что такие приборы сегодня встречаются крайне редко, конструктивно эти колосники уже устарели. Балочные. Последняя группа – это модели, известные как балочные (внешне напоминают строительные балки). Данные изделия являются наборными, еще они могут состоять как из одинарных, так и из двойных составляющих. Идеальный вариант для формирования решеток, имеющих нестандартные габариты.

Кладка сводов и арок

Иногда при кладке печи нужно перекрывать разнообразные отверстия, камеры и топливники, используя простые или сложные формы.

Если перекрытие находится в стене, то его называют аркой, а если между стенами – сводом.
При любом порядке кладки количество кирпичей в каждой арке должно быть нечетным.
Средний кирпич в таком случае будет называться замковым.

Перемычку нужно начинать строить из заложения пят, которые должны соответствовать шаблону. Поскольку каждая арка имеет разную высоту, то угол пят также будет меняться.

На следующих фотографиях вы увидите варианты установки кружал и кладки арки для топки барбекю.

На следующих фотографиях вы сможете увидеть кладку свода, которая используется для хранения дров.

Фотогалерея по теме

Конструктивные особенности

Обогрев помещения от дровяной печи осуществляется путем нагревания кирпичной кладки печи во время топки

Интервал горения дров небольшой, поэтому важно максимально эффективно использовать образующуюся тепловую энергию

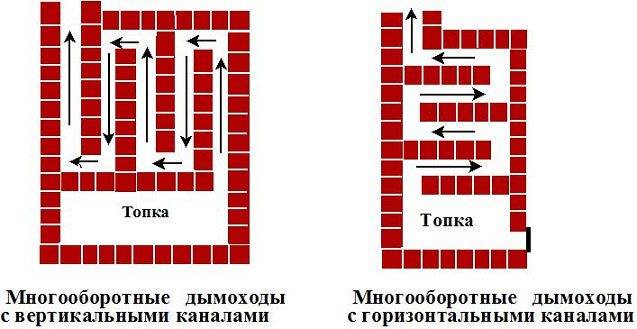

Горизонтальные колодцы дымохода кирпичной печи усиливают теплоотдачу продуктов горения. Если вертикальный дымоотвод минимально контактирует с газами и дымом, то горизонтальные участки замедляют их вывод, заставляя контактировать с большой площадью. Чем сильнее тяга дымоотводящего канала, тем интенсивнее сгорает топливо. Чем медленнее проходит по трубе дым, тем больше тепла остается в помещении.

Конструкция горизонтального дымохода представляет собой вертикальную змейку. Каждый ее поворот называют оборотом, а сам дымоотвод – многооборотным. Прохождение дыма по такому змеевику должно быть максимально свободным, чтобы не возник эффект засасывания дыма обратно в помещение.

Конструктивные особенности горизонтального дымохода:

каналы на всем протяжении строят одного размера;
горизонтальные участки имеют длину до 1 м;
общая протяженность горизонтальных каналов не должна превышать 3 метров;
горизонтальные участки имеют небольшой угол подъема по направлению вывода дыма;
на поворотах углы делают закругленными, чтобы не провоцировать образование газовых вихрей;
внутренние стенки должны быть гладкими, не допускается наличия выступов и неровностей.

Следует понимать, что строительство эффективного и безопасного дымоотвода лучше доверить профессионалам. Чтобы устроить горизонтальный дымоход, потребуется грамотный инженерный проект, который учтет особенности внутренней конструкции и правильный внешний вывод дымохода. Здесь учитывается высота трубы, расположение относительно конька крыши и даже рядом стоящие высокие здания или деревья.

Горизонтаьный дымоход начало

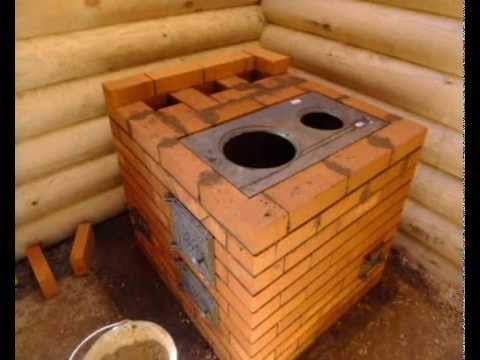

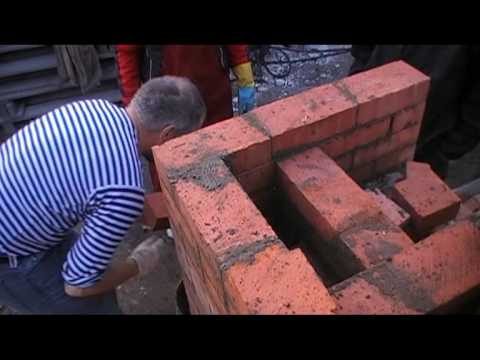

Отопительно-варочная печь своими руками с порядовкой.

Критерии выбора колосниковых решеток для печи

Выбор колосниковой решетки определяется несколькими факторами, к которым можно отнести следующее:

Тип отопительного прибора (сооружения).
Вид используемого топлива – от этого момента будет зависеть модель колосника. Если планируется отапливать печь углем, то следует приобретать более массивные решетки, способные выдерживать и немалую механическую нагрузку, и экстремально высокий температуры. Для дровяных каминов и печей подходят более легкие по весу изделия.
Колосниковая решётка должна соответствовать своими размерами посадочному месту в топочной камере. А если точнее, то в проект печи обычно сразу закладываются габариты колосника, исходя их предложенных в продаже размеров этих изделий.
Расстояния между параллельными прутами решетки для дровяных печей должны составлять в общей сложности не менее 40% от площади колосника. Этот фактор поможет избежать трудностей при очистке изделия от золы. Кроме того, зазоры меньше рекомендуемых будут создавать препятствия для свободной циркуляции воздушных потоков. А это, в свою очередь, приведет к уменьшению продуктивности работы отопительного прибора, а также к снижению уровня безопасности его эксплуатации. Недостаточность воздушного обмена создает сложности и для полноценного прогорания топлива, и для нормальной тяги. А задержка продуктов сгорания – недопустима, так как это чревато очень серьезными последствиями.

В случае если просветы колосниковой решетки будут больше, чем это необходимо, то в зольник будет осыпаться не только зола, но и еще недогоревшие частицы топлива. Следствие – совершенно ненужный перерасход топлива, так как упавшие в зольник недогоревшие частицы дров или угля уже не дадут ожидаемой теплоотдачи. Да и с безопасностью в таком случае все обстоит не слишком благополучно.

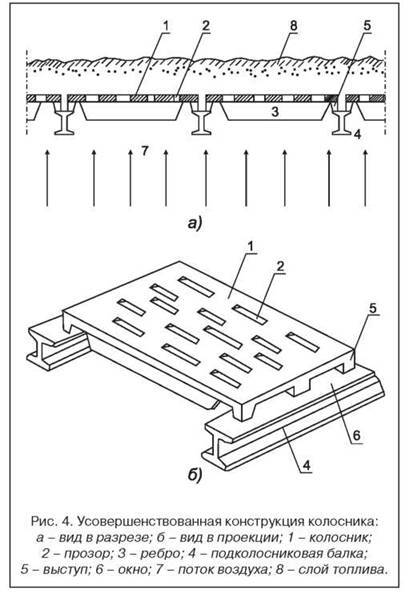

Конструкция колосниковой решетки

Размер колосника зависит от топлива, которое будет применяться в дальнейшем. Для использования в быту рекомендуются конструкции двух вариантов – цельные и составные.

Первый вариант состоит из литой решетки из чугуна, которая подбирается по размеру топочного отделения. Второй тип собирается из отдельных элементов.

Размер составного колосника определяют так же, как и цельный, по размерам топки. Помимо видового различия, устройства делятся и по функциональным функциям.

Конструкция чугунной решетки бывает двух видов: полноповоротной и качающейся. В первом случае элементы имеют способность поворачиваться горизонтально на 180 градусов, что позволяет сбрасывать золу и шлак.

Такая конструкция предполагает проточку в топочном отделе для дополнительных отверстий. Изготовить полноповоротную систему в домашних условиях крайне сложно.

Во второй конструкции элементы имеют колыбельные элементы движения, вращение происходит вокруг под углом 30 градусов. Эта система имеет способность разрыхлять скопившийся шлак.

По конструкции колосник бывает цепным и трубным. В первом случае модель напоминает ленточный конвейер. Во втором, выполняется из труб, имеет функцию охлаждения.

Охлаждаемая колосниковая решетка состоит из литого змеевика, который изготовляется из чугуна. Такой вид применяется в системе водяного отопления и трубного водоснабжения. Внутри охлаждаемого колосникового устройства циркулирует теплоноситель. Охлаждение применяется при горении угля, так как его температура составляет тысячу градусов.

Колосник для печи: виды, размеры, правила установки

Конструкции современных печек всё время совершенствуются, изменяются, дополняются. Однако есть элементы, без чьих функций обойтись сложно. В пример можно поставить колосники для печи (решётка).

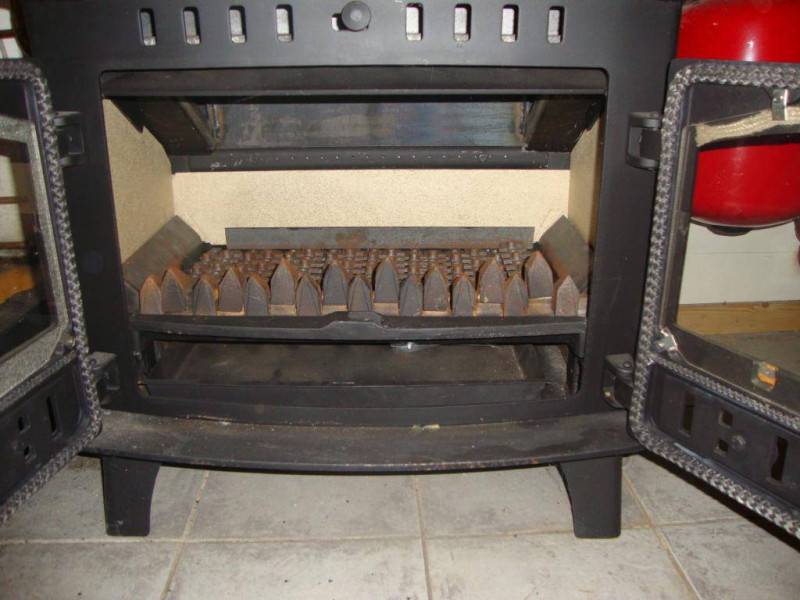

Колосниковая решётка – это деталь топочной камеры, которая поддерживает поленья, уголь, топливные брикеты. Через щели в ней зола опадает вниз, высвобождается место для свежей порции топлива. Существуют разные конструктивные решения этих элементов, их выполняют из разных материалов. Из статьи вы узнаете, как выбрать и как правильно поставить колосник в печь.

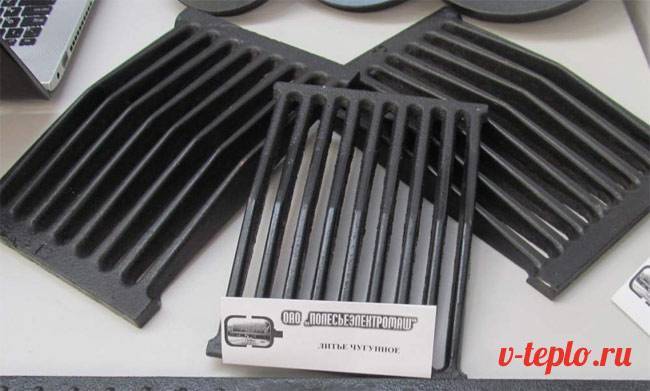

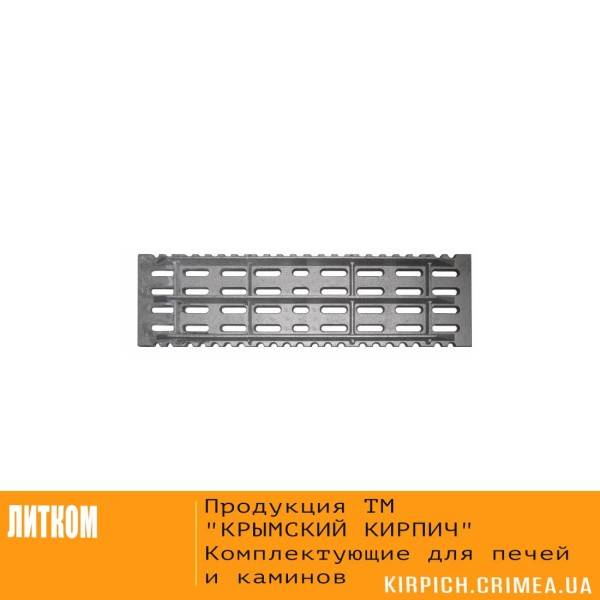

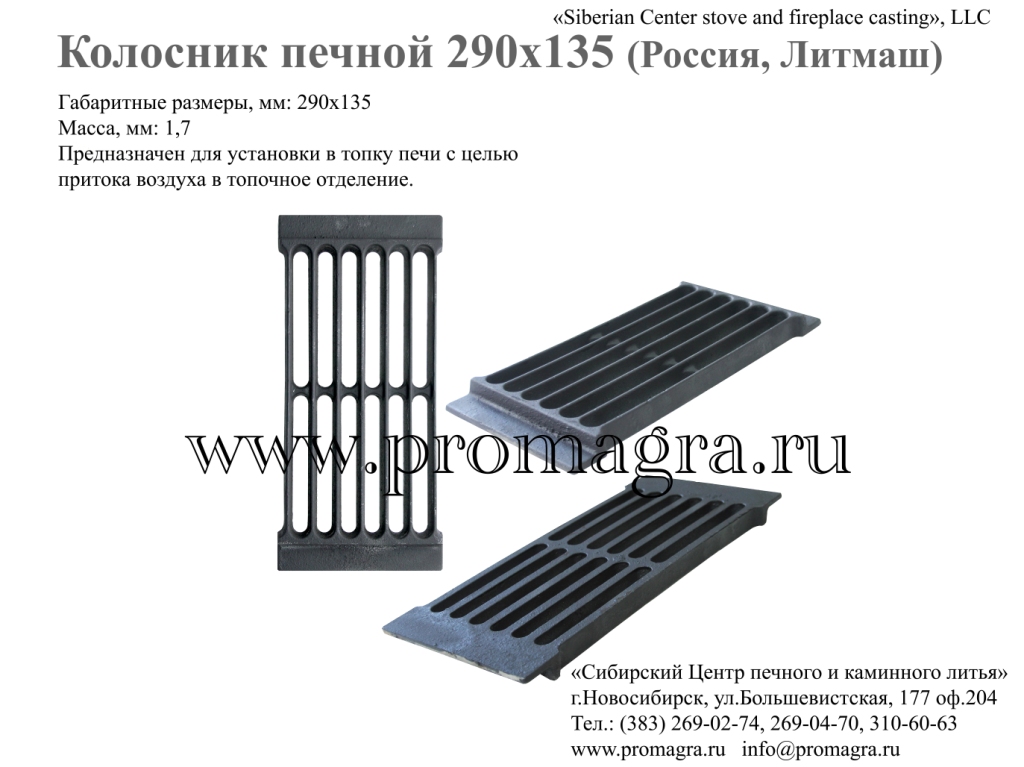

Чугунный колосник для печи плоский

Зачем нужен?

Как уже стало ясно, колосник – это решётка, позволяющая воздушному потоку проникать прямо к очагу горения внизу, а золе удаляться через отверстия в специально отведённое для неё место. Так для чего нужны колосники в печи? Установка колосника в печи позволяет решить ряд задач:

Разделяет топочную камеру на две зоны – саму камеру горения и нишу для золы.
Применяется для размещения и сушки топлива.
Осуществляет распределение воздушного потока из зольника .
Способствует хорошей тяге.
Вкупе с дверцей даёт возможность контролировать и регулировать пламя.

Выполнять колосник, который предназначен для установки в печку, можно не из любого металла. Так как он постоянно находится в среде высоких температур и под воздействием кислорода, он может очень быстро начать окисляться. Достаточно долгое время продержаться в данной среде может лишь чугун

Особенности конструкции и типы

Колосниковая решётка представляет собой решётку с раздельными элементами, выполняющими функцию поддержания топлива в топочной камере. Исходя из конструкции, принято выделять следующие её типы:

1. Плоская плиточная решётка. Данный колосник для печи является самым распространённым. Используется также в котлах и каминах. Его отличие в определённых габаритах. Этот нюанс нужно учитывать при кладке печки вручную. Для монтажа в прибор отопления требуется установочная площадка. Должен легко выниматься, а зазор должен составлять минимум 50 мм. Ведь практически все колосники выполняются из чугуна, а при расширении он может нанести вред топочной камере и зольнику .

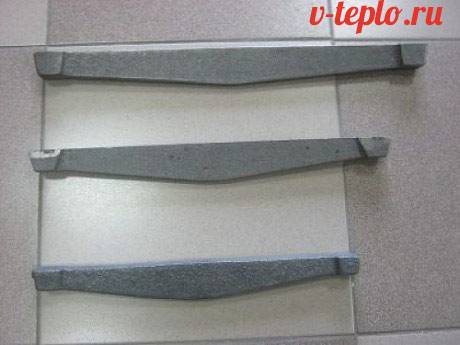

2. Балочная решётка. Этот колосник чугунный для печи является наборным. Число элементов должно соответствовать габаритам топки. Балочный вариант является наилучшим для обустройства нестандартной печи, выполненной вручную. Однако необходимо помнить про стандарты его длины.

Балочная решетка для печи

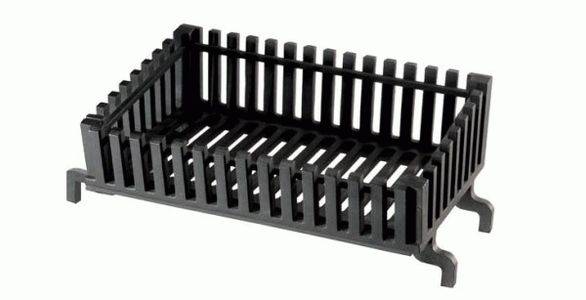

1. В форме корзинки. Такие колосники могут применяться в топках открытого типа. В последнее время их довольно редко устанавливают, потому что прибор отопления данного типа потерял свою актуальность.

Колосник в форме корзины

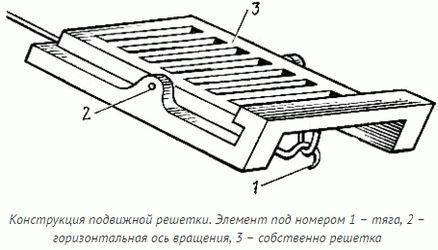

Подвижная решётка. Главная функция в данном случае заключается в ограничении размеров зазора между колосниками через сдвиг подвижной части в горизонтальной плоскости. Это довольно удобно для осуществления автоматической работы печек длительного горения.

Конструкция подвижного колосника

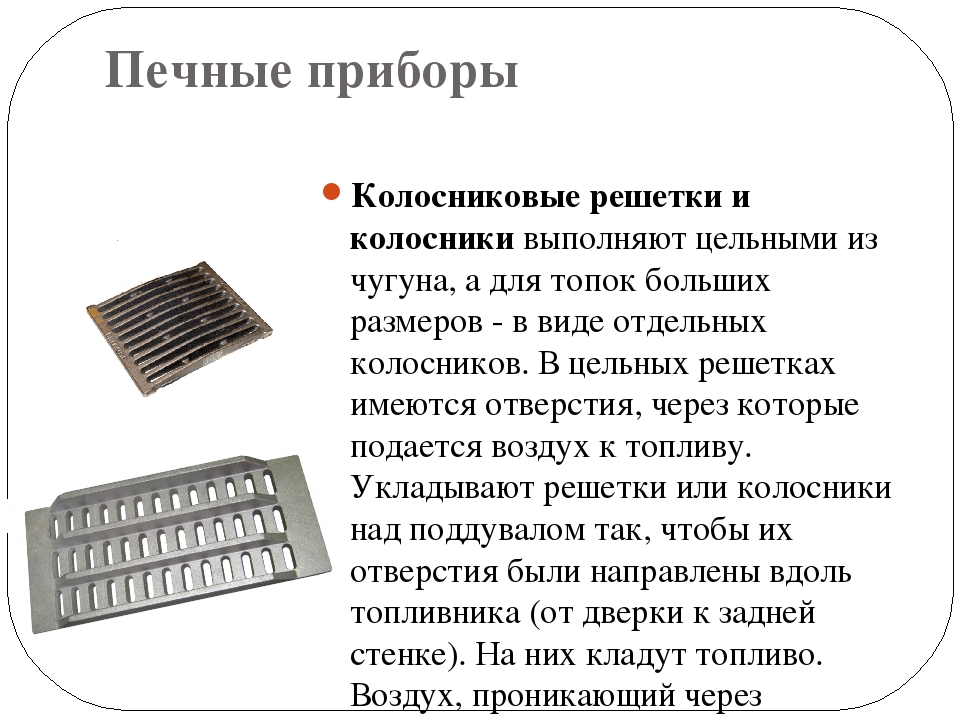

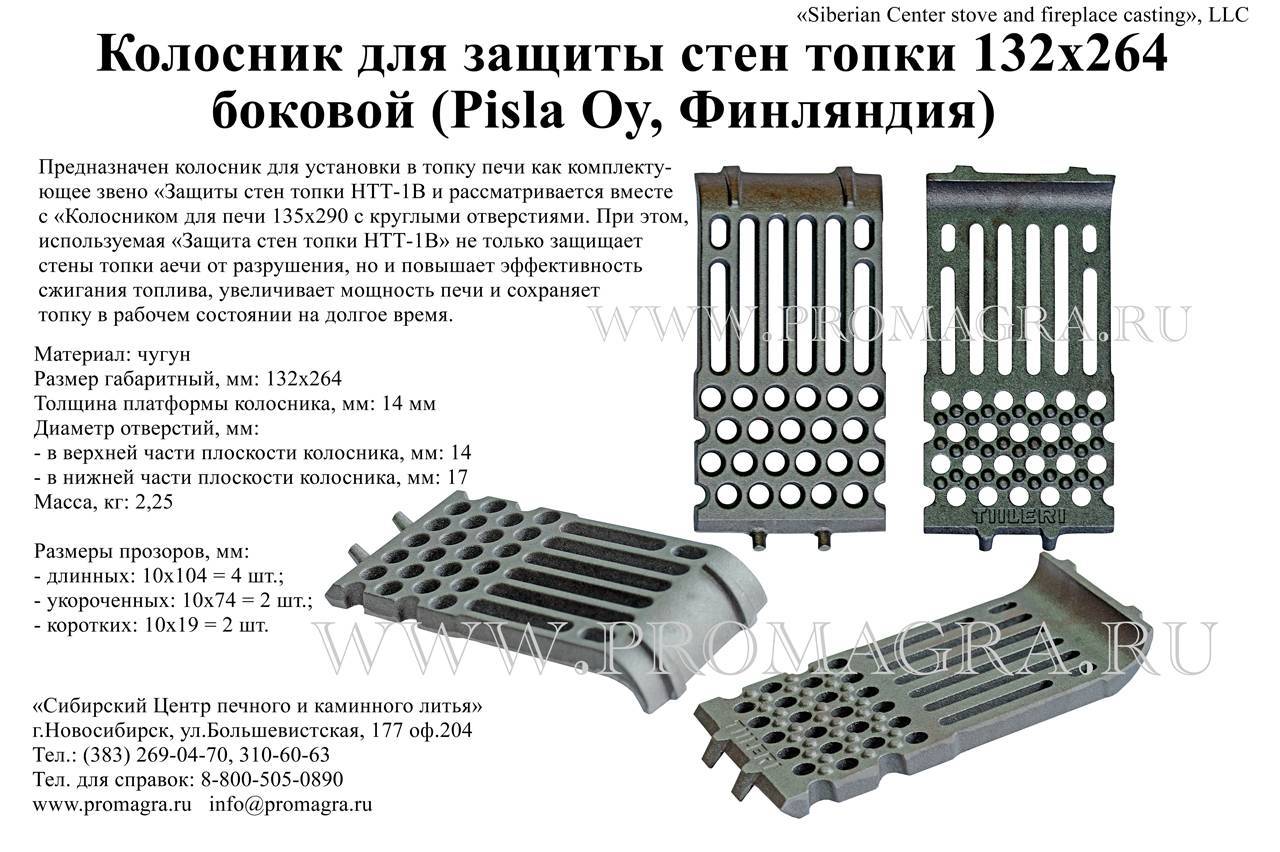

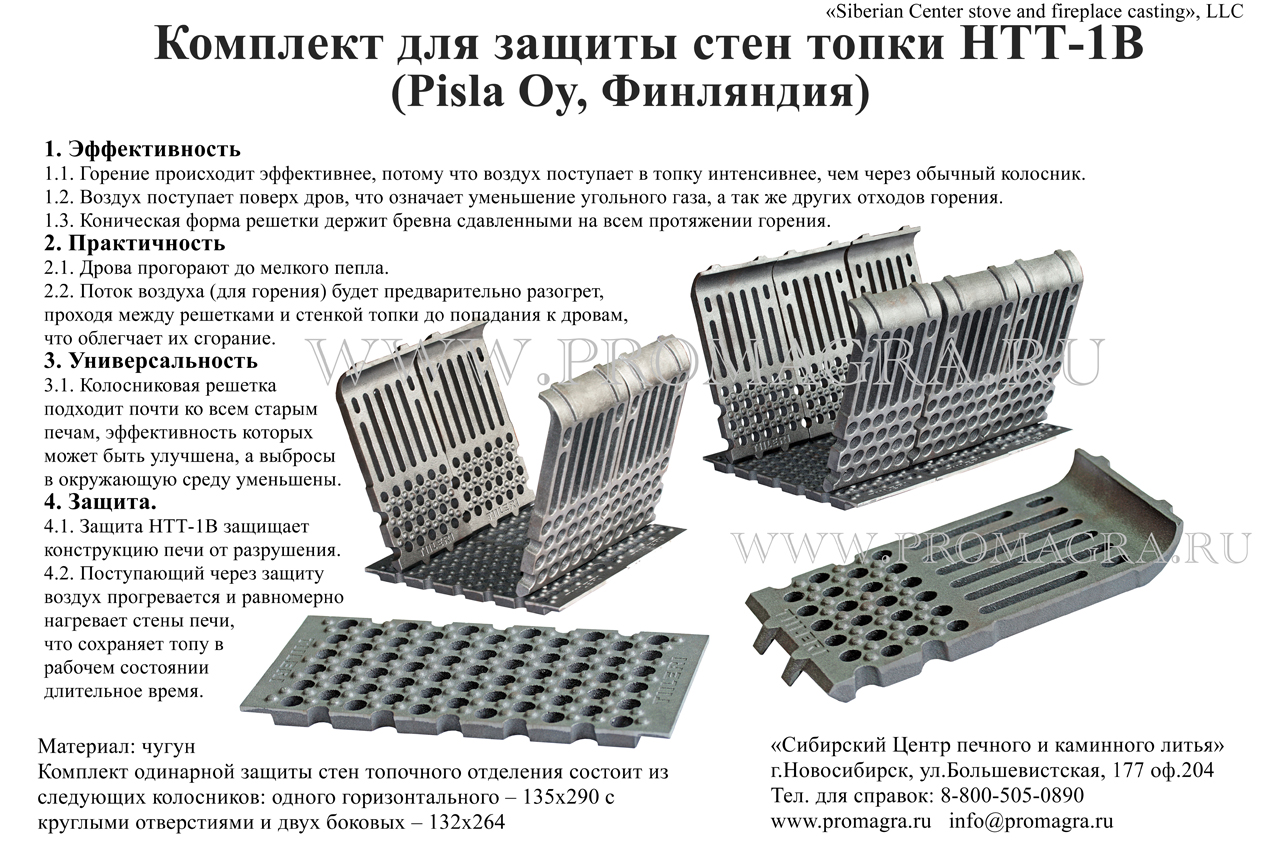

Чугунные колосники для печи

На протяжении веков внешняя и внутренняя конструкция печи менялась и совершенствовалась в целях повышения теплопродуктивности. Конструктивно могли измениться со временем такие элементы, как задвижка, плита, духовка, но неизменным при этом остается важный элемент очага – чугунный колосник для печи.

Конфигурация, габариты, стоимость колосника зависят от конструктивных особенностей печи, а также вида твердого топлива. Колосник – это решетка, установленная в топке, и разделяющая ее на две части: зольник и камеру сгорания. Он обеспечивает образование воздушного потока, поддерживающего процесс сгорания твердого топлива за счет естественной конвекции.

Задачи и виды

На печной колосник укладывается твердое топливо, а образующаяся при его сгорании зола ссыпается через отверстия решетки в зольник. Образующийся шлак не позволяет колоснику перегреваться. Колосниковая решетка обеспечивает качественную тягу снизу вверх, а совместно с дверцей печи позволяет регулировать силу и длительность пламени.

Для производства решеток используется чугун и сталь. Колосники из чугунного литья устанавливаются в печи и камины, поскольку не требует особых условий эксплуатации, отлично переносят высокие температуры. Стальные колосники используются преимущественно в промышленных цехах. Размеры чугунных колосников для печи, также как и вес, зависят от типа используемого топлива.

В зависимости от типа конструкции различают два вида чугунных колосников:

Цельный вид решеток не разбирается, подбирается индивидуально для печи в зависимости от размеров, которые имеет ее топка.

Наборные колосники состоят из определенного количества элементов, из которых можно собрать решетку требуемых габаритов.

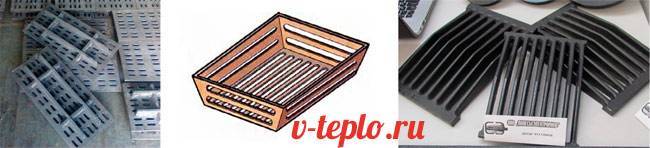

Форма колосниковых решеток бывает четырех типов:

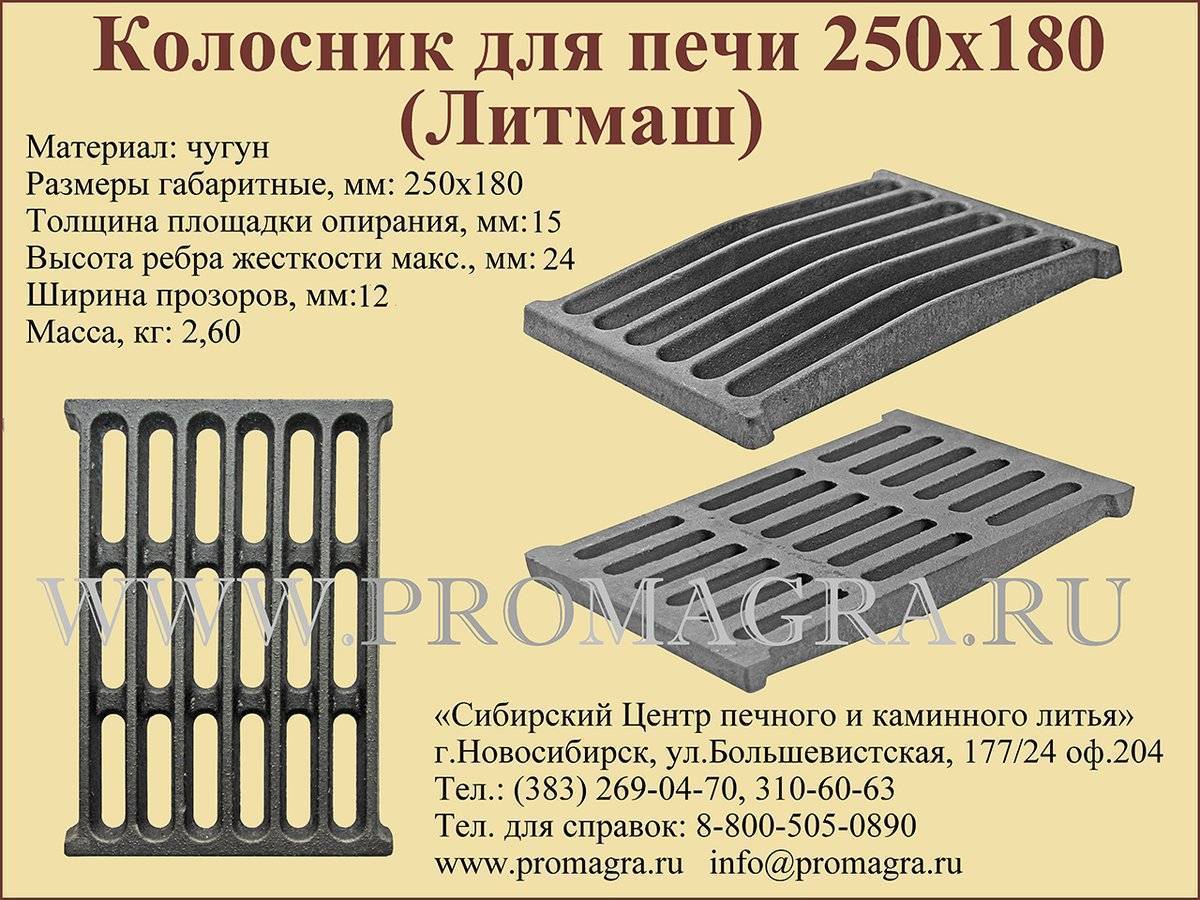

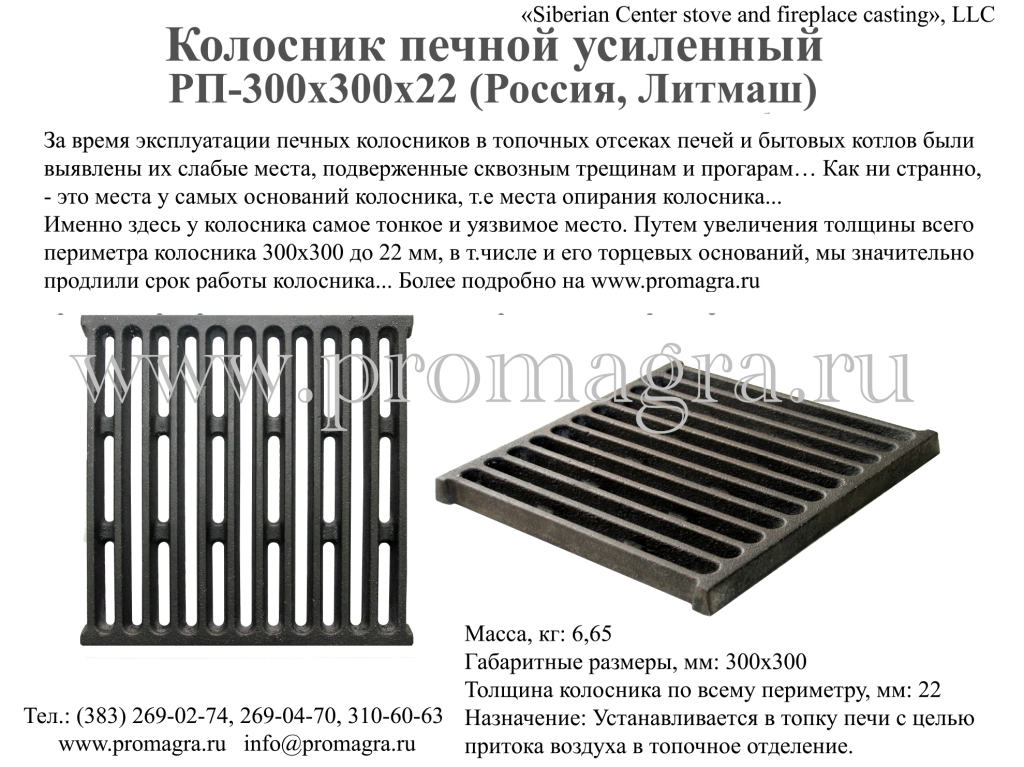

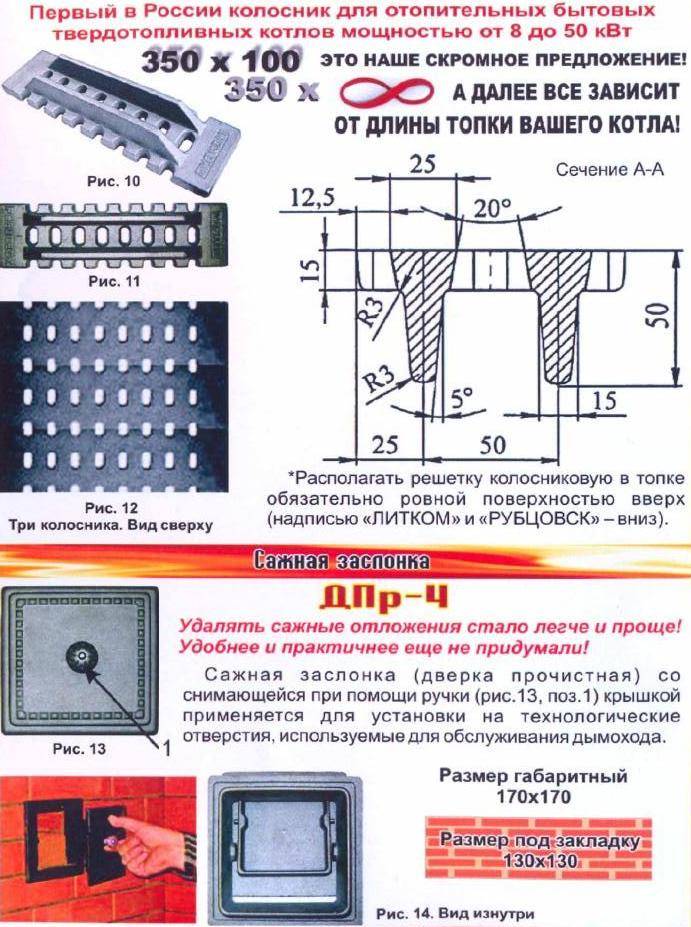

Плиточная плоская модель

Универсальная решетка плоской прямоугольной формы, подходящая для большинства твердотопливных каминов, котлов, печей. Чтобы купить такую, нужно точно знать типоразмер топки.

Корзинная

Конструкция такого типа использовалась на открытых очагах, сегодня она морально устарела.

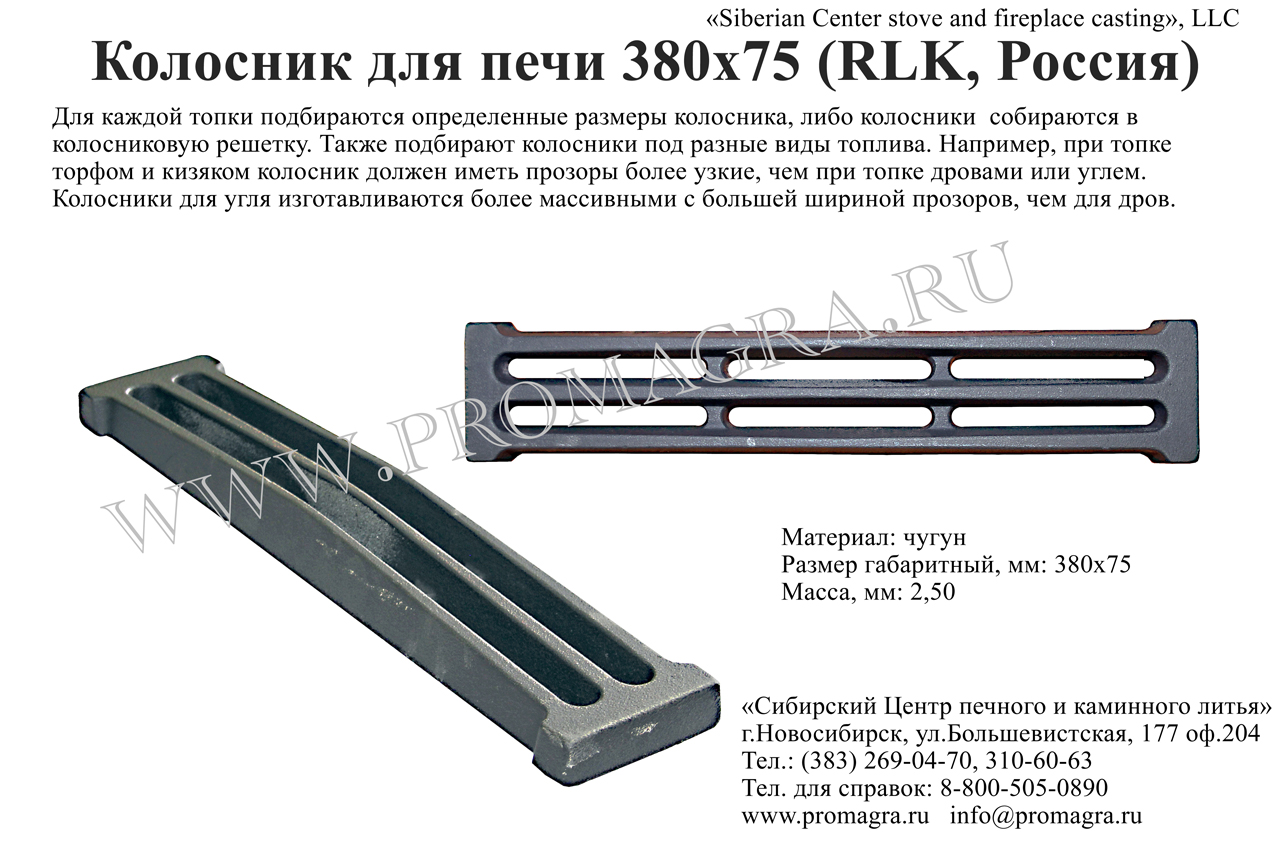

Балочная

Конструкция этого вида представляет собой наборную модель, состоящую из одинарных или двойных чугунных реек, из которых можно собрать решетку нестандартных габаритов. При использовании балочного колосника рейки должны свободно помещаться в топку и выниматься из нее, при этом должен оставаться зазор на расширение не менее 5 мм во избежание деформации металла и кладки.

Подвижная

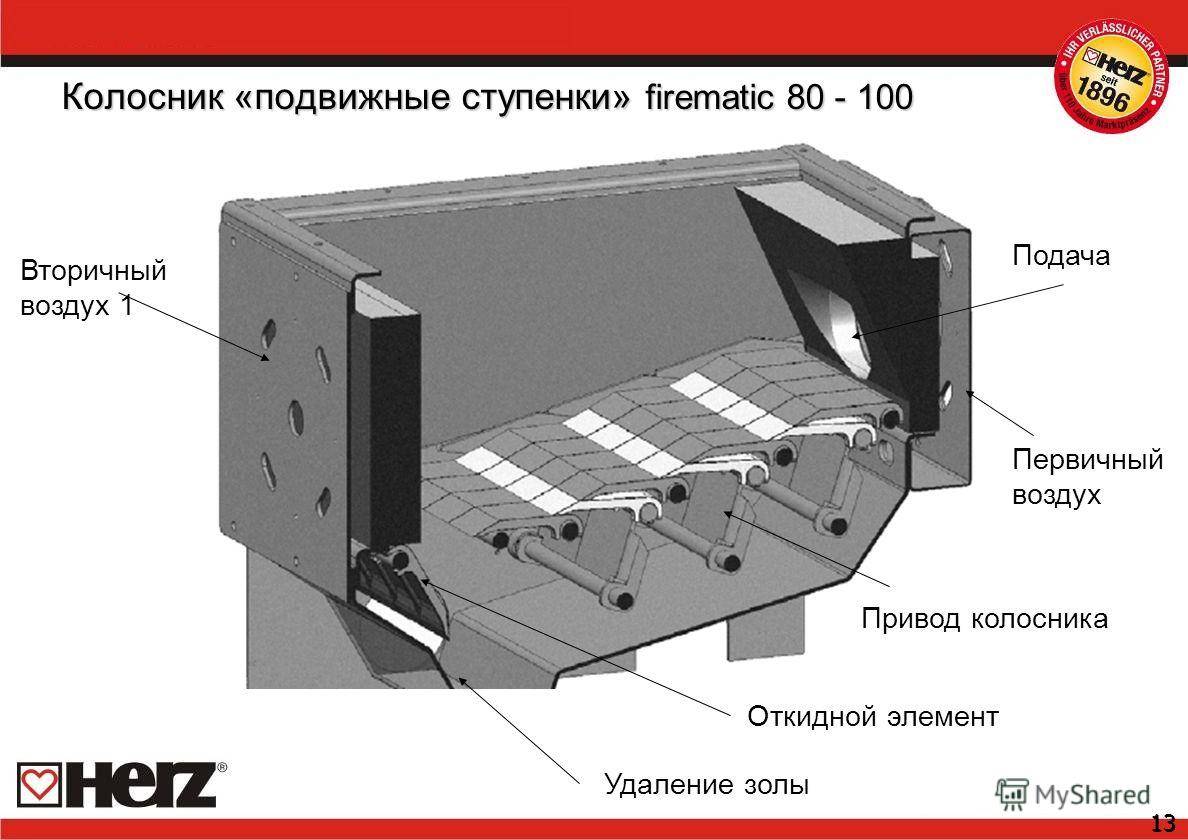

Печка длительного горения обычно оснащается колосником подвижного типа. Это конструкция, состоящая из вала и нескольких подвижных секций. Вертикальная и горизонтальная ось вращения вала улучшает процесс сгорания топлива и чистку решетки от золы, ширина зазоров в ней при этом регулируется. Угол поворота в 30 градусов приводит к разрыхлению шлака и осыпанию золы в зольник. Угол также может составлять 180 градусов, но установка такого подвижного колосника предполагает наличие специальных выемок в кирпиче, поэтому он имеет высокую стоимость и ограниченное применение.

Отдельным видом являются колосниковые решетки охлаждаемой конструкции, или КРОК, устанавливаемые в водогрейных печах и котлах водяного отопления. Они изготавливаются из цельнолитых чугунных труб. Через специальные отверстия подается воздух, осыпая золу, при этом поддерживается температура до 1000 градусов раскаленного твердого топлива. Внутри трубок циркулирует теплоноситель, охлаждая их.

Правила выбора

Выбор подходящей модели колосника должен основываться на типе используемого топлива. От этого зависит размер решетки и вес, которые она должна выдерживать при загрузке дров в топку. Для дровяных печей и каминов применяются маленькие решетки, для угольных – большие. Минимальный колосниковый размер составляет 140х120 мм, максимальный – 800/900х200 мм. Оптимальным размером для сгорания дров является 140/330х120/252 мм, для угля – 350/300х205 мм.

При установке колосниковой решетки в топку камина или другой печи необходимо сделать выемки по ее периметру не менее 5 мм, поскольку металл при нагревании будет расширяться. Уступ, на который она будет устанавливаться, должен быть стесан. Если установка производится в кирпичный камин, решетка должна размещаться на уровне ниже дверцы на один кирпич, чтобы угли не выпадали из топки. После укладки пазы заполняются песком (без добавления цемента). Правильный монтаж колосника осуществляется при размещении решетки расширяющимися зазорами между прутьев книзу, а не вверх.

Не важно, какую форму и стоимость имеет колосник. О его качестве можно судить лишь по материалу, из которого он изготовлен, толщине прутьев решетки и размеру просветов между ними

Какие бывают разновидности колосников из чугуна?

Данное изделие выпускается в четырех различных формах. Чугунный колосник, предназначенный для установки в печь, может быть:

Плоским плиточным.
Балочным.
Корзинным.
В форме подвижной решетки.

Как правильно подобрать изделие под определенный размер печи и разновидность топлива, используемого в ней?

Для того чтобы чугунный колосник, устанавливаемый в печь, прослужил достаточно долгое время, его следует подбирать с учетом применяемого топлива. К примеру, изделие, размер которого 250, 300, 330 на 252, 140, 250 на 180 или 140 на 120 лучше подходит для применения под дрова или брикеты. А вот под уголь чугунный колосник должен иметь уже другой размер: 300 или 350 на 205. Такое отличие мотивируется тем, что при сгорании угля происходит выделение гораздо большего количества агрессивных продуктов горения.

Большое значение имеет толщина прутьев, из которых сделано изделие. От этого зависит, какую максимальную массу топлива можно положить в печь.

Что касается площади просветов, то хороший чугунный колосник должен иметь величину данного показателя в пределах 40 %

Причем неважно, это наборное балочное изделие или же литая плита. А вот снижение площади просвета может привести к недостаточно полному сгоранию топлива и повышению образования газов

Чугунный колосник, предназначенный для установки в печь, может иметь какую угодно форму, однако о его качестве судят по материалу, из которого он изготовлен, а также по толщине прутьев и размеру щелей.

Цельные и наборные колосники

Так как камины и печи могут быть оборудованы разными топливными камерами, то и колосники в них устанавливаются разных размеров и конфигураций. Даже для современных топок, отличающихся своим необычным видом, можно подобрать подходящий вариант.

– цельные – конструкции монолитного типа, которые нельзя разобрать на элементы

В продаже вы можете увидеть самые разные типоразмеры, но покупатель, в первую очередь, должен обращать внимание на площадь камеры для топлива, от нее будет зависеть выбор колосника.

– наборные – устройства, состоящие из отдельных элементов. По своему принципу несколько схожи с конструктором «Лего», их можно собрать своими силами и сделать решетку для отопительной печи нужных размеров

Изготовление колосников своими руками

Своими руками можно сварить колосниковую решетку из металлических уголков

Чтобы сделать колосники для печки своими руками, потребуются такие инструменты и материалы:

сварочный аппарат;
болгарка;
угольник;
рулетка;
струбцины;
керн.

Методика сборки решетки одинакова для всех видов стального проката:

Провести замеры, составить схему с учетом проемов для тепловой деформации.
Изготовить упоры. После зачистки металла приварить их к внутренним стенкам топки.
Выпилить боковины колосника. Затем нарезать перекладины нужной длины.
Если топка имеет круглое или овальное сечение, выгнуть отрезки, чтобы заполнить проемы.
Закрепить боковины и перекладины струбцинами. Сварить детали между собой.

Осталось установить готовый колосник на место и провести контрольную топку. Если планируется использовать все доступные виды горючего, целесообразно сделать сменные решетки для угля и древесины.

5 Как установить колосники для печи своими руками

Металлы расширяются при нагреве, поэтому устанавливать колосники нужно с минимальным зазором в 5 мм со всех сторон. В топке нужно стесать уступ, на который укладывают решетку кромками. В кирпичной печи место расположения обычно выбирают на один кирпич ниже дверцы топки. Это нужно, чтобы горящие угли не выпадали на пол.

При монтаже нежелательно плотно вмуровывать колосники. Разные материалы при нагревании расширяются в разной степени, поэтому слишком прочная неподвижная фиксация металлического элемента может закончиться деформацией металла или трещинами в кладке. Уложив решетку, пазы плотно заполняют песком без цемента.

Обратите внимание! Если сечение прутьев решетки треугольное, то класть ее нужно треугольниками вниз

5.1 Плиточная решётка

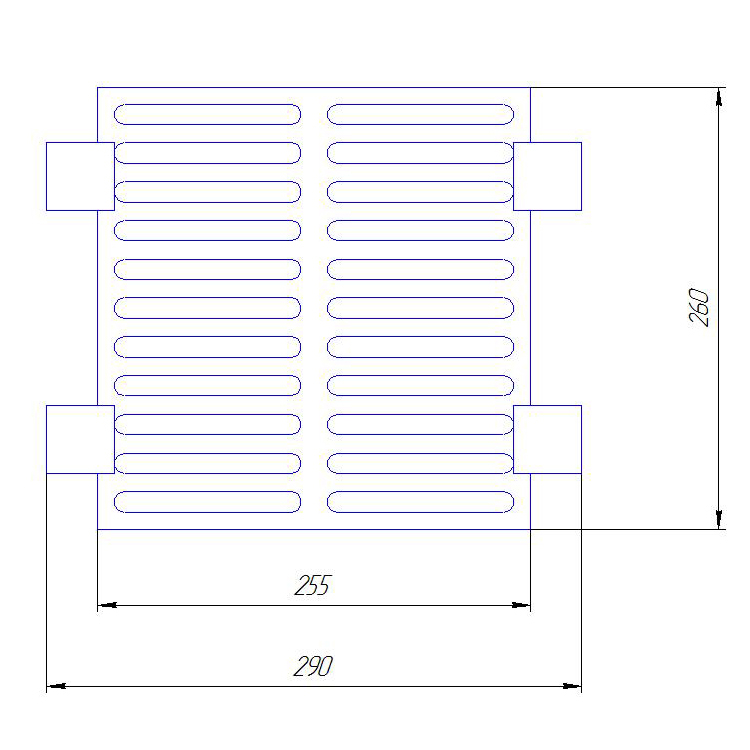

Одним из самых распространённых типов колосников является плиточная решётка. Главная особенность данной конструкции заключается в соблюдении строго фиксированных размеров. Такая решётка рассчитана на монтажную площадку определённого размера.

Должно выполняться обязательное условие — наличие промежутка между внешним периметром колосниковой решётки и стенками топки не менее 5 мм. Если этот размер не будет выдержан, то чугунная решётка при нагреве может сильно расшириться и повредить топку.

5.2 Балочная колосниковая решётка

Решётка состоит из набора отдельных колосниковых элементов. На противоположных сторонах монтажной площадки делают пазы, в которые вкладывают чугунные бруски. Такая система не совсем удобна при чистке колосников и сегодня эти конструкции практически не встречаются. Однако следует заметить, что при пользовании старинной печью это приемлемый вариант устройства колосниковой решётки.

5.3 Подробности приготовления кладочного раствора

обычно для выполнения работ используется полнотелый кирпич марки М150 и более. В этом случае применяют глинопесчаный раствор, в котором пропорция глины и песка ориентировочно составляет один к двум. Такой раствор обычно используют и для декорирования очага керамической плиткой.
кладка тугоплавкого кирпича осуществляется на растворе из тугоплавкой глины с добавлением песка.
применение шамотного кирпича осуществляется на растворе из огнеупорной (каолиновой, бентонитовой) глины и шамотного порошка в пропорции один к трем — четырем.
дымовые трубы в области чердака выполняются на цементно-песчаном растворе.

5.4 Что необходимо для изготовления?

Изготовить колосник возможно своими руками. Из чего сделать колосник в печь? В качестве материала лучше использовать жаростойкую сталь, ведь работать с чугуном в домашних условиях невозможно. Для изготовления решетки вы можете использовать любые материалы, которые имеют жароустойчивые характеристики. Это могут быть арматура, уголок, стальные трубы или полоски метала.

Для изготовления колосников вам понадобятся:

метал, из которого будет выполнена решетка,
прутья из стали для создания перегородок;
линейка, инструмент для нанесения отметок;
болгарка чтобы разрезать материал;
сварка.

Из арматуры

Изготовить колосник из арматуры самостоятельно несложно. Достаточно выбрать нужную длину изделия и разрезать болгаркой арматуру. Необходимо определить количество полосок и учесть просветы для вентиляции.

Когда необходимое количество материала будет заготовлено, можно приступить к свариванию решетки с помощью прутьев.

Из уголка

Колосник для печи своими руками из уголка сделать еще проще, чем с арматуры. Для этого достаточно сварить между собой два уголка нужных размеров: одна сторона равняется ширине изделия, вторая длине. В итоге получится прямоугольная основа будущей детали. Решетку можно изготовить из арматурных прутьев или толстой сетки.

Если установка выполняется для кирпичной конструкции, в кирпичах понадобится сделать небольшой зарез. Для этого к габаритным размерам колосника нужно прибавить 1 сантиметр. Таким образом, конструкция при расширении не будет деформироваться и упираться с большой силой в кирпичи;
Расположите нижнюю часть так, чтобы она находилась ниже верхней части топочной камеры на 4-5 сантиметров;
Отверстия должны иметь достаточно большие размеры, в процессе эксплуатации не забиваться продуктами горения, распада;
Определите точные габариты живого сечения, так как оно напрямую влияет на срок эксплуатации устройства и самого колосника;
При сборке делается небольшой обязательный уклон в сторону топочной камеры. Таким образом, пламя в очаге будет прогорать полностью, постепенно и последовательно, а не все сразу.

Особенности выбора чугунных колосниковых решеток

При выборе той или иной модели вы обязаны, в первую очередь, учитывать тип используемого топлива. Допустим, если вы планируете топить печь углем, то отдавайте предпочтение конструкции с размерами 30(35)х20,5 сантиметров, а вот если древесными брикетами или дровами, то габариты изделия должны быть от 14х12 сантиметров до 33х25,2 сантиметра.

Обратите внимание! Помимо того, при выборе колосника необходимо ориентироваться на расчет, что прутья изделия смогут выдерживать предельный вес одной порции загружаемого топлива. Для того чтобы выяснить, сколько именно килограммов сможет выдержать тот или иной вариант, поговорите с продавцом-консультантом

При наличии сомнений лучше проконсультируйтесь у специалиста.

Еще один важный момент – это ширина просветов. Для того чтобы вы с легкостью смогли очищать колосник от золы в будущем, площадь этих просветов должна соответствовать как минимум 40 процентам от суммарной площади. Если данный показатель будет меньшим, то топочная камера будет функционировать не так эффективно, потому что объема поступающего кислорода будет не хватать для полноценного горения. А если вентиляции мало, то там могут еще и накапливаться газы. И напротив, если площадь щелей превышает 40 процентов, то в щели вместе с остатками будет осыпаться не до конца прогоревшее топливо.

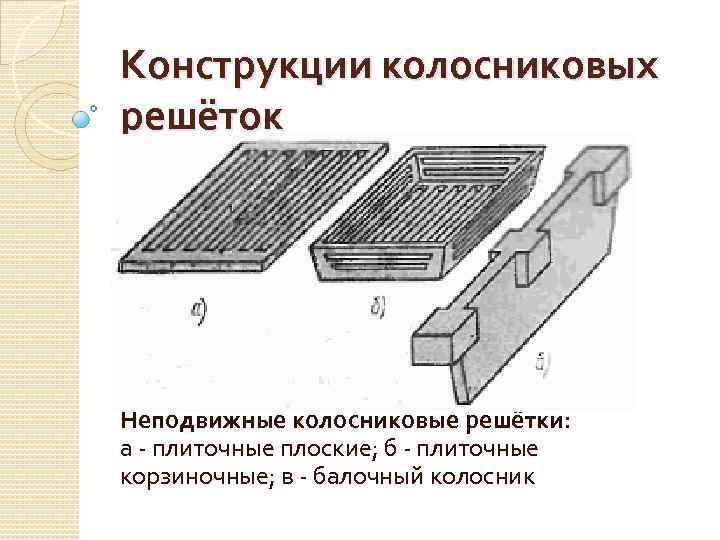

Неподвижные колосники

Плиточная чугунная решетка представляет собой по форме плоский прямоугольник. Эта универсальная форма подходит практически для всех каминов и печей. Такие колосниковые конструкции выпускаются различных типоразмеров, и все, что нужно при покупке – знать размеры топки.

Неподвижные колосники для печи

Корзинная – сейчас используется крайне редко, так как она применялась при сооружении открытых печек, которые уже почти не строят.

Балочная – является составной моделью, которая набирается из одиночных или спаренных чугунных элементов. Балочной она называется потому, что каждый чугунный колосник по форме напоминает балку.

Из этих элементов можно набрать колосниковую решетку нестандартных размеров. Каждый прут должен свободно укладываться в топочную камеру и изыматься из нее.

Чтобы решетка не деформировала кладку при расширении, с каждой стороны делается зазор в 0.5 см.
