Обзор кондиционеров Whirlpool: коды ошибок, сравнение напольных мобильных моделей

Серия HHF

Модель Airwell HHF

Бюджетный вариант, в котором не применяется инверторная технология. Характеризуются классическим внешним видом, оптимальным набором функций. Отмечается надежность работы. Преимущество – недорогое обслуживание.

Характеристики:

• мощность охлаждения – от 2,2 до 6,15 кВт;
• есть функция обогрева и вентиляции;
• в конструкцию добавлены фотокаталитический и антибактериальный фильтр.

Цена – от 12670 р.

В таблице приведены сравнительные характеристики моделей.

Модель	Мощность кВт	Минимальная наружная температура, °С	Цена
HHF 007-N11	2,2	-7	12600
HDD 009-N11	2,6	-15	31625
HGD 009-N11	2,6	-15	66125

Значки и кнопки на пульте управления кондиционером

Приветствую всех на сайте Кондиционерщик! Сегодня я постараюсь написать наиболее понятную инструкцию по управлению бытовой сплит-системой. Надеюсь, что после прочтения каждый пользователь сможет управлять абсолютно любым кондиционером.

Начну с того, что для использования кондиционера он должен быть подключен к сети. Обычно он подключается или вилкой в розетку или через «автомат» в электрическом щитке. При подаче «питания» на прибор вы услышите звуковой сигнал от внутреннего блока или увидите разовое открытие/закрытие жалюзи. Если электропитание не поступает, то читайте возможные причины.

P.S. Бывает, что некоторые кондиционеры автоматически включаются после подачи «питания» – в этом нет ничего страшного. Просто продолжайте его настраивать по инструкции.

Далее берем в руки пульт…

Обзор кондиционеров Whirlpool: коды ошибок, сравнение напольных мобильных моделей

Техника Whirlpool уже давно покорила покупателей своей надежностью, качеством сборки, стабильностью работы. То же самое можно сказать и о климатической технике марки. Разработчики тщательно отслуживают последние тенденции в производстве систем кондиционирования, вовремя внедряют современные технологии и поэтому остаются среди лидеров по производству и продаже своей продукции. Сплит системы Whirlpool – стильное решение для помещений с любым интерьером, элегантные дизайнерские внутренние блоки понравятся знатокам климатической техники. Компактные модели кондиционеров могут использоваться круглогодично, создавая комфорт жильцам или сотрудникам фирм.

РЕЖИМЫ РАБОТЫ

Режимы работы:

1. Выбор режима

Каждый раз при нажатии кнопки MODEрежим

работы меняется в следующей

последовательности:

COOLING (ОХЛАЖДЕНИЕ) →DRY (СУХОЙ) →

FAN ONLY (ТОЛЬКО ВЕНТИЛЯТОР) →

HEATING (ОБОГРЕВ)

Для модификации кондиционера, работающего

только на охлаждение,

режим HEATING (ОБОГРЕВ) недоступен.

2. Режим FAN (ВЕНТИЛЯТОР)

Каждый раз при нажатии кнопки FAN скорость

вентилятора меняется в следующей

последовательности:

Auto (Авто) →High (Высокая) →

Medium (Средняя) →Low (Низкая)

В режиме FAN ONLY (ТОЛЬКО ВЕНТИЛЯТОР)

доступны только значения “High” (высокая),

“Medium” (средняя) и “Low” (низкая).

В режиме DRY (СУХОЙ) воздушный поток

автоматически устанавливается на значение

Low, кнопка FAN в этом режиме не работает.

3. Задание температуры

Нажмите один раз для повышения

заданной температуры на 1°C

Нажмите один раз для понижения

заданной температуры на 1°C

*ПРИМЕЧАНИЕ: Для модификации

Доступный диапазон задания температуры

* HEATING (ОБОГРЕВ),

COOLING

18°C~32°C

(ОХЛАЖДЕНИЕ)

DRY (СУХОЙ)задание невозможно

FAN ONLY (ТОЛЬКО

задание невозможно

ВЕНТИЛЯТОР)

кондиционера, работающего только на

охлаждение, режим HEATING (ОБОГРЕВ)

недоступен.

4. Включение

Нажмите кнопку, при получении прибором

сигнала на внутреннем блоке загорается

индикатор работы.

В режиме изменения, подождите несколько

секунд и повторите операцию, если блок не

отвечает сразу.

При выборе отопительной операции, воздушный

поток начнет поступать после 2-5 минут.

Как работает управление кондиционером с телефона?

При управлении кондиционером с телефона доступны все главные функции пульта:

1. Включение и выключение устройства.
2. Регулировка температурного режима.
3. Изменение скорости работы вентилятора.
4. Изменение режима работы (нагрев или охлаждение воздуха).
5. Поддержание выставленной температуры.

Также можно получить информацию с приложения о:

• состоянии Вай Фай сети;
• времени работы контроллера;
• влажности и температуры воздуха;
• заданной кондиционеру температуре;
• скорости вращения вентилятора;
• режиме работы.

Если говорить о Wi-Fi управлении, то для реализации нужно иметь:

1. Кондиционер со встроенным, рабочим, Wi-Fi адаптером, размещенным внутри устройства.
2. Маршрутизатор, раздающий Wi-Fi сеть и подключенный к интернету.
3. Смартфон с установленным приложением для управления смартфона.

Для каждой модели сплит-системы с Wi-Fi разработано приложение для смартфонов iOS и Android. Вы можете обнаружить ссылку на скачивание на сайте производителя или в инструкции по эксплуатации. В книжечке она обычно указана в виде QR-кода.

Управление офисным внутренним кондиционером через Wi-Fi востребовано:

1. Для коттеджей и загородных домов. Настройка системы через интернет позволит хозяевам приехать в дом с нужным климатом.
2. В промышленности. Дистанционное управление (особенно, если подключено к единой системе климат-контроль) позволяет облегчить управление климатом в помещениях на производстве.
3. В торговых центрах и офисах. Удаленное регулирование офисного микроклимата позволяет подготавливать, мониторить и изменять в течение дня работу сплит-систем для большего комфорта посетителей и сотрудников, даже не посещая обслуживаемое место.
4. В дата-центрах. Серверные шкафы вырабатывают много тепла, и без поддержки нормального климата могут выйти из строя. Удаленный контроль и возможность изменения температуры избавляют от круглосуточного нахождения на объекте.

Обзор кондиционеров Whirlpool: коды ошибок, сравнение напольных мобильных моделей

Техника Whirlpool уже давно покорила покупателей своей надежностью, качеством сборки, стабильностью работы. То же самое можно сказать и о климатической технике марки. Разработчики тщательно отслуживают последние тенденции в производстве систем кондиционирования, вовремя внедряют современные технологии и поэтому остаются среди лидеров по производству и продаже своей продукции. Сплит системы Whirlpool – стильное решение для помещений с любым интерьером, элегантные дизайнерские внутренние блоки понравятся знатокам климатической техники. Компактные модели кондиционеров могут использоваться круглогодично, создавая комфорт жильцам или сотрудникам фирм.

Виды кондиционеров BEKO и их особенности

Торговая марка выпускает классические сплит-системы BEKO, коммерческие (полупромышленные), напольные кондиционеры и системы, которые предназначены для обслуживания помещений большей площади. Но наибольшим спросом пользуются настенные модели с инверторным и не инверторным типом управления.

Не инверторные кондиционеры

Не инверторным системам свойственно работать по принципу «включено/выключено», то есть такие устройства не греют, а охлаждают. При запуске работы устройства его компрессор понижает температуру воздуха в помещении до заданных показателей, а после достижения указанных рабочих параметров он автоматически выключается. После того, как датчиком внутреннего блока будут зафиксированы изменения температурных показателей, компрессор снова автоматически запустится. То есть для поддержания определенных климатических параметров в помещении не инверторные кондиционеры постоянно включаются и выключаются.

Ассортимент торговой марки BEKO содержит не инверторные системы кондиционирования, которые:

• в наименовании имеют обозначение BXRC. Особенностью этих устройств является наличие функции сохранения настроек, что особенно удобно при эксплуатации в условиях периодического отключения электроэнергии;
• в наименовании имеют обозначение BK. Такие модели имеют антикоррозийное покрытие корпуса, антибактериальный фильтр и работают на осушение и фильтрацию воздуха;
• в наименовании имеют обозначение Обладают наилучшими техническими данными и высокой мощностью, поэтому рассчитаны на площадь помещения от 45 м2. Характеризуются разными видами конструкции, имеют оптимизированный воздуховод и большой поперечный диаметр вентилятора, что существенно снижает шум внутреннего блока без уменьшения потока воздуха. Имеют устойчивые к коррозии корпуса из стали и удобные в управлении.

Инверторные кондиционеры BEKO

Наличие управляющего блока и регулируемого по мощности компрессора позволило снизить затраты энергии и оптимизировать работу сплит-систем BEKO. Поэтому при достижении заданной температуры любая модель инверторного кондиционера не отключает свою работу, а переходит на пониженную мощность и постоянно поддерживает стабильную температуру воздуха в помещении.

К самым популярным моделям BEKO, которые имеют инвертор, относятся BXNEU 090, BPK 095/096 INV и BPK 126 INV, которые между собой отличаются только производительностью и потребляемой мощностью. Данным режимом работы оснащены и мобильные кондиционеры.

Для сравнения рабочих характеристик предлагаем ознакомиться с универсальным настенным и портативным вариантом кондиционеров BEKO.

Модель	bcdh 070/071	bkp 09c	blkne 09h
Тип	инверторный настенный	мобильный	мобильный
Режим работы	охлаждение, обогрев, осушение, вентиляция	охлаждение, осушение, вентиляция	охлаждение, осушение
Площадь помещения	20 м2	15-20 м2	15 м2
Производительность по холоду	2,1 кВт	2,6 кВт	2,61 кВт
Производительность по теплу	2,4 кВт	–	–
Уровень шума внутреннего блока	22 дБ	48 дБ	65 дБ
Тип фреона (хладагент)	R410A	R407С/550	R410A
Количество рабочих режимов	6	3	3
Класс энергоэффективности	А	А	А
Потребляемая мощность	599 Вт	980 Вт	900 Вт
Габаритные размеры внешнего блока	77х30х55,5 см	–	–
Габаритные размеры внутреннего блока	75,2х29,1х21,8 см	84х35х50 см	73х37х32 см
Пульт управления	есть	есть	есть

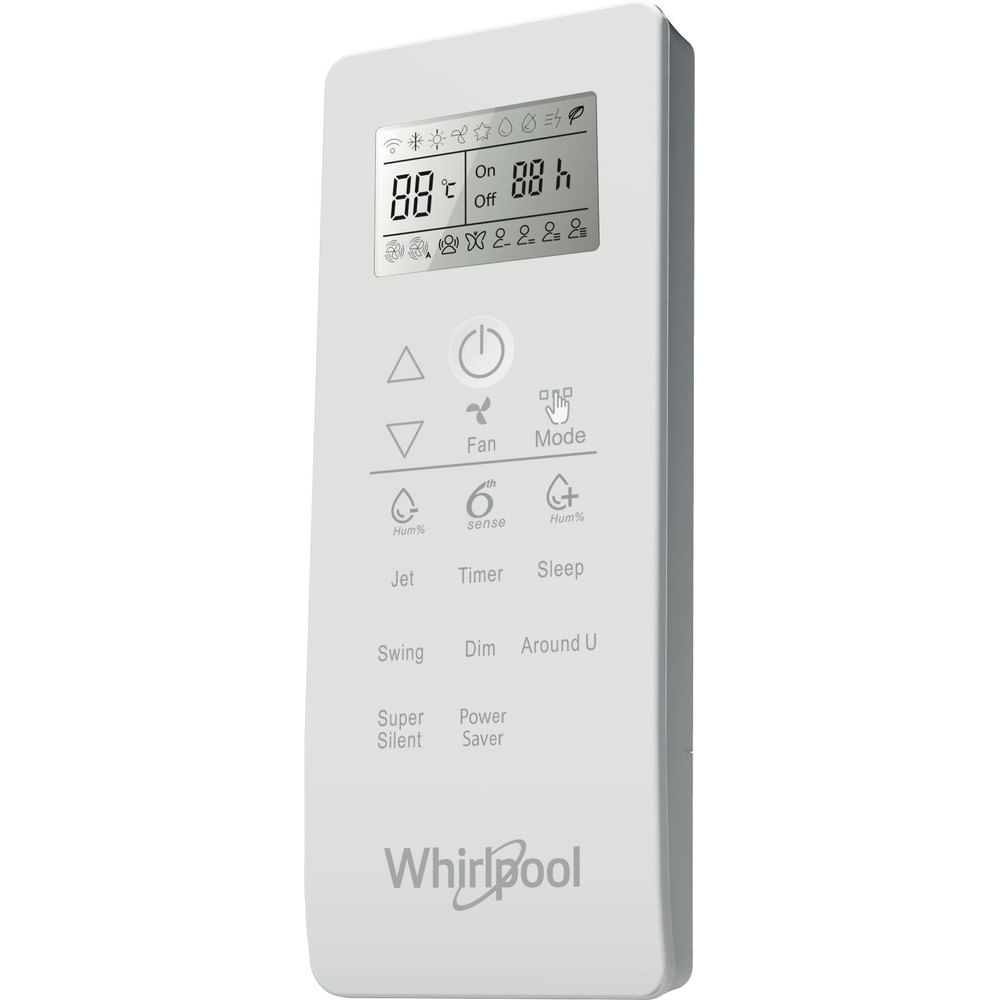

Инструкции к пульту управления и кондиционерам Whirlpool

Все кондиционеры Вирпул являются пультовыми. С помощью пульта управления легко выбирать режим, менять температуру воздуха, изменять направление потока воздуха. Охлажденный воздух из сплит системы не будет дуть на вас при правильных настройках. Пульт для кондиционера Whirlpool удобен и прост в эксплуатации для тех, кто уже знаком с климатической техникой и тем, кто впервые приобрел сплит систему. На пульте представлены следующие клавиши, более подробное описание работы представлено в инструкции:

• Для включения или выключения кондиционера используется кнопка «On/Off».
• Для выбора рабочего режима нужно воспользоваться клавишей «Mode».
• С помощью кнопки «Fan» запускается вентилятор, который не работает ни для обогрева, ни для охлаждения. Вентилятор запускает в помещение свежий воздух, прошедший систему фильтрации кондиционера.
• Кнопкой «Swing» можно отрегулировать направление воздушного потока.
• Ночной режим подключается кнопкой «Sleep».
• Кнопка «Timer On/Off» нужна для того, чтобы не контролировать кондиционер, а только устанавливать точное время выключения устройства.
• Режим энергосбережения включается с помощью кнопки «Power Save».
• Установить уровень шума на минимальный показатель получится при помощи кнопки «Super Silent».
• Кнопка на пульте ДУ «Dim» требуется для подключения/отключения подсветки на внутреннем блоке сплит системы.
• Кнопка «Jet» присутствует только в тех моделях, которые имеют функцию быстрого охлаждения, работы устройства на максимальной мощности.

Указания по монтажу

Схема монтажа

Расстояние от потолка должно

Подробную информацию о монтаже можно найти

Расстояние от стены должно

составлять более 200 мм

на веб-сайте:

составлять более 50 мм

docs.hotpoint.eu

Расстояние от стены должно

составлять более 50 мм

Внутренний блок

Расстояние от пола

должно составлять

более 2500 мм

ПРИМЕЧАНИЕ: Изображение на рисунке дано в

качестве примера и может не соответствовать в

точности внешнему виду вашего прибора. Монтаж

должен выполняться силами специалистов

сертифицированного сервисного центра в

соответствии с действующими национальными

стандартами электромонтажа.

Наружный блок

Расстояние от

Расстояние от воздухозаборника

воздухозаборника

до стены должно составлять

до стены должно

более 250 мм

составлять более 250 мм

Расстояние от отверстия для выхода воздуха

до стены должно составлять более 500 мм

Более 250 мм

При монтаже соединительного кабеля обратите особое внимание на совпадение цветов жил и количества

контактов у наружного и внутреннего блока.

Технические характеристики кабелей

Емкость (БТЕ/ч)Шнур питанияСоединительный кабель

Обычное

Обычное

Тип

Тип

сечение

сечение

2

2

7K, 9K, 12KH07RN-F1,0 мм

X3H07RN-F1,0 мм

X5

2

2

18KH07RN-F1,5 мм

X3H07RN-F1,5 мм

X5

2

2

24KH07RN-F2,5 мм

X3H07RN-F2,5 мм

X5

Страница 5

1. КНОПКА ВКЛ/ВЫКЛ

Включает или Выключает устройство при

нажатии на эту кнопку.

Используется для выбора режима работы.

3. КНОПКА ВЕНТИЛЯТОРА FAN

Используется для выбора скорости работы

вентилятора: auto (автоматический выбор),

high (высокая), medium (средняя) или low

4-5. КНОПКИ ЗАДАНИЯ ТЕМПЕРАТУРЫ

Используются для выбора температуры

помещения. Используются для настройки

времени в режиме таймера, а также

Используется для установки или

прекращения работы 6го чувства, также во

время режима готовности.

7. КНОПКА SWING (КАЧАНИЕ)

Используется для включения или остановки

качания жалюзи вертикальной регулировки

и для задания желаемого направления

потока воздуха (вверх/вниз).

8. КНОПКА SLEEP (СОН)

Используется для установки или отмены

Когда вы нажимаете кнопку, пульт

дистанционного управления передаёт

сигнал актуальной температуры в комнате

внутреннему блоку каждые 10 минут.

Поэтому, пожалуйста, держите пульт

дистанционного управления в таком месте,

из которого он может должным образом

передавать сигнал внутреннему блоку.

Нажмите один раз, чтобы установить, и

нажмите снова, чтобы отменить.

Используется для ввода текущего времени.

11-12. КНОПКИ ТАЙМЕРА

Используется для установки или отмены

13.КНОПКА JET (ПОТОК)

Используется для включения или

выключения быстрого охлаждения.

(Режим быстрого охлаждения используется

при высокой скорости вентилятора, при

этом заданное значение температуры

автоматически меняется и становится

УПРАВЛЕНИЯ

1.КНОПКА ВКЛ/ВЫКЛ

Включает или Выключает устройство при

нажатии на эту кнопку.

2.КНОПКИ ТАЙМЕРА

Используется для установки или отмены

действия таймера.

3-4.КНОПКИ ЗАДАНИЯ ТЕМПЕРАТУРЫ

ПОМЕЩЕНИЯ

Используются для выбора температуры

помещения. Используются для настройки

времени в режиме таймера.

5.КНОПКА MODE

Используется для выбора режима работы.

6.КНОПКА

Используется для установки или прекращения

работы 6го чувства, также во время режима

готовности.

7.КНОПКА SLEEP (СОН):

Используется для установки или отмены

режима SLEEP.

8.КНОПКА ВЕНТИЛЯТОРА FAN

Используется для выбора скорости работы

вентилятора: auto (автоматический выбор),

high (высокая), medium (средняя) или low

(низкая).

9.КНОПКА SWING (КАЧАНИЕ):

Используется для включения или остановки

качания жалюзи вертикальной регулировки и

для задания желаемого направления потока

воздуха (вверх/вниз).

10.КНОПКА JET (ПОТОК)

Используется для включения или выключения

быстрого охлаждения. (Режим быстрого

охлаждения используется при высокой

скорости вентилятора, при этом заданное

значение температуры автоматически

меняется и становится равным 18°C).

Страница 10

ОПИСАНИЕ ФУНКЦИЙ И РЕЖИМОВРАБОТЫ

Режим 6th SENSE («6-ое ЧУВСТВО»)Нажмите кнопку

и держите ее нажатой до

появления на дисплее символа

перейдет в режим «6-ое ЧУВСТВО». В этомрежиме температура и скорость вентилятораустанавливаются автоматически, исходя изфактической температуры в помещении.

Модели с тепловым насосом

Эта кнопка не работает в режимах JET и

Примечание: В этом режиме значениетемпературы не отображается ни на переднейпанели, ни на пульте ДУ.

Регулировки в режиме «6-ое ЧУВСТВО»

Функция Around U («ОКРУЖЕНИЕ»)

При нажатии этой кнопки на дисплее

, и пульт ДУ начинает

передавать на внутренний блок фактическуютемпературу непосредственно вокругпользователя.При этом режим работы кондиционера будетопределяться именно этой температурой, чтопозволит Вам чувствовать себя болеекомфортно.Располагайте пульт ДУ таким образом, чтобыобеспечивались нужные условия для передачикоманд на внутренний блок кондиционера.Нажмите эту кнопку один раз для включенияэтого режима и еще один раз — для его отмены.

ВЕНТИЛЯТОР или сохранение

Не комфортно: ненадлежащийвоздушный поток

При каждом нажатии этой кнопки меняетсяскорость вентилятора внутреннего блока:высокая -> средняя -> низкая

Не комфортно: ненадлежащеенаправление воздушного потока

См. предыдущий раздел «Управлениенаправлением воздушного потока»

Источник

Инструкции к пульту управления и кондиционерам Whirlpool

Все кондиционеры Вирпул являются пультовыми. С помощью пульта управления легко выбирать режим, менять температуру воздуха, изменять направление потока воздуха. Охлажденный воздух из сплит системы не будет дуть на вас при правильных настройках. Пульт для кондиционера Whirlpool удобен и прост в эксплуатации для тех, кто уже знаком с климатической техникой и тем, кто впервые приобрел сплит систему. На пульте представлены следующие клавиши, более подробное описание работы представлено в инструкции:

• Для включения или выключения кондиционера используется кнопка «On/Off».
• Для выбора рабочего режима нужно воспользоваться клавишей «Mode».
• С помощью кнопки «Fan» запускается вентилятор, который не работает ни для обогрева, ни для охлаждения. Вентилятор запускает в помещение свежий воздух, прошедший систему фильтрации кондиционера.
• Кнопкой «Swing» можно отрегулировать направление воздушного потока.
• Ночной режим подключается кнопкой «Sleep».
• Кнопка «Timer On/Off» нужна для того, чтобы не контролировать кондиционер, а только устанавливать точное время выключения устройства.
• Режим энергосбережения включается с помощью кнопки «Power Save».
• Установить уровень шума на минимальный показатель получится при помощи кнопки «Super Silent».
• Кнопка на пульте ДУ «Dim» требуется для подключения/отключения подсветки на внутреннем блоке сплит системы.
• Кнопка «Jet» присутствует только в тех моделях, которые имеют функцию быстрого охлаждения, работы устройства на максимальной мощности.

Инструкции к пульту управления и кондиционерам Mystery

Пульты для кондиционеров «Мистери» прилагаются в комплекте как к сплит системам, так и к переносным моноблокам. Они обладают принципиальным устройством. Все кнопки пульта, как это обычно говорится, находятся на своем месте. Их удобно использовать, так как они довольно эргономичны и интуитивно понятны. Если вдруг и возникают какие-либо вопросы по поводу его использования, а также по отдельным его функциям, то ответ с легкостью можно будет найти в инструкции к кондиционеру. Она выручает даже в случаях, когда происходит какая-то ошибка и кондиционер отказывается работать в нормальном режиме.

Климат класса премиум

Сплит-системы дизайн-коллекции Sail Premium Line: AMD 350 — 351 — 355

Они созданы на базе последних разработок Whirlpool и технологии «6 th Sense». Благодаря инверторной технологии Inverter устройства в в считанные минуты создают в помещениях заданный температурный и климатический режим и поддерживают его на протяжении периода эксплуатации, работая как на охлаждение, так и на обогрев.

Модели AMD 350 и AMD 351 комплектуются высокоэффективным НЕРА фильтром для качественной очистки воздуха.

В AMD 355 реализована пятиступенчатая система фильтрации воздуха «5в1». Наряду с генератором ионов Cold Plasma, который способен окислять вредоносные микроорганизмы, разрушать оболочки и ДНК бактерий и вирусов, данная модель включает фильтры Silver Ion, «Катехин», «Каро» и НЕРА.

Эти кондиционеры сочетают высокую производительность с энергоэффективностью: AMD 350 и AMD 351 относятся к классу энергопотребления А, AMD 355 к А+. Они поддерживают режим экономии энергии Power Save, потребление электричества в режиме Standby составляет всего 1 Вт.

Новые модели оснащены стильным White LED дисплеем с функцией его отключения Display Off и выполнены в белой (AMD 350 и AMD 351) и серебристой (AMD 355) цветовой гамме. Кондиционеры поддерживают функции «Сон» и «Турбо», режим осушения и авторестарта, а также оснащены системой самоочистки Auto Clean.

Как включить кондиционер

Использование кондиционера для охлаждения воздуха внутри вашего дома считается для данной бытовой техники основной задачей, но существуют сплит изделия, которые могут работать в двух ипостасях: холод и тепло. В установке их нет разницы, кроме небольших нюансов: кондиционеры устанавливаются только на стены дома, а современные модели сплит систем могут монтироваться и в потолочных перекрытиях.

Многие пользователи задают извечный вопрос, как настроить кондиционер самостоятельно? Инструкция трактует основные положения, как надо правильно эксплуатировать кондиционер определенной модели после окончания установки. Настраивайте изделие при помощи пульта дистанционного управления, как правильно с ним обращаться, мы подробно расскажем немного позже.

Режим охлаждения

Этой функцией мы пользуемся постоянно в домашних условиях, когда наступает жара, поэтому рассмотрим этот процесс более подробно.

Для того, чтобы включить кондиционер на холод, достаточно нажать клавишу с изображением снежинки, затем выбрать оптимальную температуру, до которой необходимо остудить воздух в помещении. Когда желаемый микроклимат достигнут, то выносной блок отключается автоматически, а блок испарителя продолжает свою работу — поддерживает установленные пользователем параметры.

Холодный поток воздуха выходит из испарителя и заполняет все пространство, вытесняя более теплый, который всасывается внутрь системы и охлаждается. Стоит температуре повыситься на пару градусов, как наружный блок опять включается в работу, чтобы понизить ее до оптимального варианта, который вы установили с помощью пульта на кондиционере.

Существуют рекомендации от специалистов по поводу использования функции «холод».

1. Не стоит в квартире охлаждать воздух ниже 16 градусов. При этом надо помнить, что при работе устройства на полную мощность существует риск простудиться.
2. Разница между температурой наружного и внутреннего воздуха не должна превышать 5 градусов.
3. Не стоит включать изделие на холод при наружной температуре менее 12 градусов.
4. Все модели современных климатических устройств настроены, чтобы экономить электроэнергию, особенно этим отличаются конверторные изделия — они автоматически выбирают режим работы.
5. Все кондиционеры вообще не стоит включать при наружной температуре ниже 0 градусов.

Многие модели сплит установок, по заверениям производителей, могут работать при 20 градусах ниже ноля, обогревая помещение, но их надо обязательно выключать при сильных морозах, чтобы не поломать вентилятор

Особенно осторожно надо эксплуатировать эту технику во время внезапных оттепелей

Режим обогрева

Современные климатические системы могут подавать в квартиру не только охлажденный воздух, но и тепло. Для этого берем ПУ и следуем подсказкам.

1. Нажимаем клавишу Пуск или On/Off, затем кнопку с надписью Heat.
2. Если нет такой, то присутствует клавиша Mode или другая, над которой есть символы: снежинка, солнце, капля дождя и вентилятор. Переключайте режимы до тех пор, пока не появится на дисплее нужный символ.
3. Нажимая на + или – или же стрелки вверх/вниз, надо настроить необходимую температуру. Ее значение должно быть выше на 5 градусов той, что есть сейчас в помещении.

Первоначально включается вентилятор, а затем режим нагрева. Максимум через 10 минут изделие начнет нагнетать в комнату теплый воздух. Если на ПУ нет вышеописанных кнопок — вам не повезло, эта модель кондиционера не может работать в режиме тепло.

Во время настроек любая модель обязана откликаться на ваши действия: выдавать звуковые сигналы, мигать светодиодами. Во время приобретения изделия надо ознакомиться со всеми ее характеристиками, чтобы потом не ломать голову.
