Обвязка фундамента на винтовых сваях: рекомендации по обвязке швеллером и пошаговые инструкции по обвязке брусом

Варианты обвязки

Обвязка свай брусом

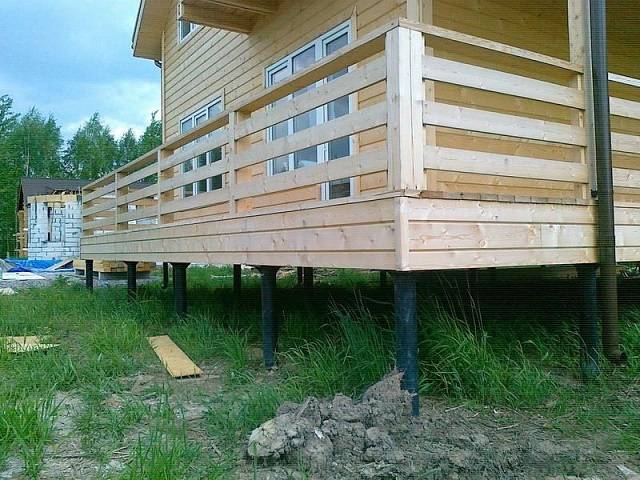

Фундамент, обвязанный брусом.

При обвязке свайно-винтового фундамента брусом делают следующее:

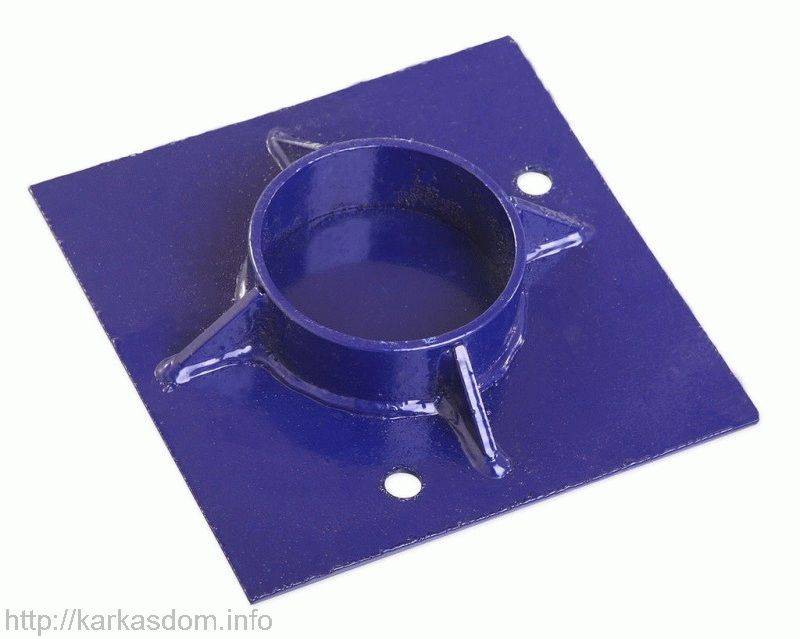

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

  1. Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
  2. На сваи монтируют оголовки.
  3. Выполняют гидроизоляцию материала.
  4. На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
  5. Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
  6. Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
  7. Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

  1. При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
  2. Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
  3. Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
  4. Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

  1. Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.

  2. Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
  3. На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
  4. Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Обвязку фундамента швеллером или двутавром производят следующим образом:

  1. Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
  2. Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
  3. Балки приваривают друг к другу и к оголовкам свай.

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

  1. Столбы свай выставляют на один уровень.
  2. Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.

  3. Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
  4. Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
  5. Металлический каркас приваривают к сваям и заливают опалубку бетоном.

Обвязка свай:

основные способы и особенности их применения

Если в качестве фундамента для будущего строения выбран свайный фундамент, то сразу возникает множество вопросов: какие сваи выбрать, как правильно обвязать сваи, чем обвязать сваи? В этой статье я постараюсь дать ответы на эти вопросы.

Итак, по порядку. Если у вас дом из бревна или бруса, и сваи стоят на ровном участке, то может быть вполне достаточно свай с оголовками. Обвязкой в этом случае будут служить нижние венцы будущего дома. Но что делать если дом каркасный, или из сип панелей, или же дом из бруса или бревна, но с каркасными перегородками? В этом случае необходимо обвязать сваи материалом, который не даст сваям “гулять” во время бокового пучения грунтов, и не даст провиснуть стенам на пролётах, больше ширины установки стоек.

Вариантов обвязки достаточно много, но мы остановимся на основных: двутавр, швеллер, брус, бетон (рис. 1). При этом в качестве свай могут быть использованы винтовые сваи, буронабивные сваи, бетонные столбы и т.д.

При выборе в качестве опоры, буронабивных свай (рис. 2), во время заливки можно будет выпустить из сваи шпильку диаметром 14-16мм или арматуру. Так как такие сваи диаметром от 200мм, то им обычно не требуются оголовки и можно укладывать обвязку из бруса или делать ростверк сразу поверх свай.

Если в качестве свай выбраны винтовые сваи, то для обвязки деревом будут нужны оголовки свай. Они могут быть круглые, овальные, квадратные, прямоугольные с усилением и без, с поддержкой или с дополнительным упором. Но обычно используются квадратные, размером 20х20см, это оптимальный размер, у него достаточно большая площадь опоры как для углов, так и для пересечений и стыков, он не большой и не маленький (рис. 3-5).

При использовании в качестве обвязки металлического швеллера, двутавра и т.д., его приваривают сразу к залитой бетоном свае. Также обычно при выборе металла, сваи обвязывают швеллером шириной 16см (см. картинку ниже), реже двутавром, ввиду его большей цены и неудобства монтажа на стыках, так как приходится достаточно много фигурно вырезать, а потом приваривать. По несущей способности, двутавр конечно более выгоден, но при нетяжёлом доме и шаге свай менее 3м, может быть достаточно и швеллера 16см. Я всегда заказчикам рекомендую швеллер, и объясняю, как и писал выше, что швеллер не даст сваям “гулять” во время морозного пучения грунтов, а дополнительно уложенный сверху брус, хотя бы 15х15см, уменьшит прогиб примерно в 2-4 раза, в зависимости от длинны пролёта и его нагруженности.

Если вы в качестве обвязки выбрали брус, то есть несколько вариантов обвязки: брус в один ряд, брус в 2 ряда со сдвигом и с перехлестом запилов или составной брус. В качестве составного бруса используются доски, установленные на ребро и сколоченные в шахматном порядке (см. картинки ниже). Преимущество такого метода в том, что мы достаточно равномерно соединяем обвязку и равномерно распределяем нагрузку по свае и всему её оголовку. Минус данной технологии в том, что приходится достаточно долго всё размечать и подгонять, а потом много сколачивать и связывать, в большинстве случаев на болты или шпильки. При таком методе желательно использовать хорошо обработанные сухие доски, чтобы на этапе стройки между ними не заложить плесень и грибок.

При выборе в качестве обвязки бруса (см. картинки ниже), необходимо сделать правильный запил. Правило гласит: максимально нагруженный брус запиливается сверху, а менее нагруженный запиливается снизу (рис. 5 – тёмный брус нагруженный, светлый менее нагруженный). При использовании обвязки в два бруса, запилы повторяются с точностью до наоборот и стыки по длине сдвигаются на соседнюю сваю. Также последнее время при появлении хорошего крепежа очень часто стали использовать запилы в 1/2 или 3/4 дерева не по высоте как всегда, а по толщине (рис. 4) или вариант запила под углом (рис. 6). В этих вариантах надо использовать шпильки и/или длинные и прочные саморезы. Метод опять же сложен ввиду необходимости высокой точности запилов, стыковки дерева как между собой, так и с оголовками свай.

Для прикручивания бруса к оголовкам обычно используют шпильки диаметром 8-12мм или сантехнические болты диаметром 10-12мм и длинной 100-150мм. Неудобство работы со шпильками в том, что приходится сверлить отверстия в брусе под них, сверлом длинной 20см, снизу, через оголовок. А если сложить сверло 20см+30см дрель и всего 30-40см просвет между оголовком сваи и землёй, то это становится большой проблемой. Под болты же достаточно сверла диаметром 6мм и длиной 10см, со сверлением под небольшим углом.

Пошаговая инструкция по монтажу

Рассмотрим порядок действий при монтаже свайно-винтового фундамента для бани. Процесс проектирования и расчетов опустим, перейдем сразу к практическим действиям.

Работа ведется поэтапно, выполняются следующие операции:

Подготовка

Участок освобождают от лишних предметов, растений и прочих помех. Необходимо обеспечить пути подхода для техники, если планируется механическая установка свай. Приобретение и доставка на участок необходимого количества стволов нужного размера.

Понадобятся следующие материалы и инструменты:

  • Лопата.
  • Рулетка.
  • Металлический лом и два отрезка трубы по 1,5-2 м, внутрь которой этот лом входит свободно, но без лишнего люфта.
  • Болгарка с отрезным кругом.
  • Сварочный аппарат с электродами.
  • Оголовки для используемого размера свай.
  • Цемент и песок для изготовления бетона.
  • Колышки для разметки.
  • Лазерный уровень.
  • Покрытие для металлических деталей, защита сварных швов.
  • Швеллер, двутавр, рельс для обвязки.

Разметка

С помощью колышков отмечаются места установки свай согласно проектных данных. Начинать разметку следует с углов, сразу же проверяя равенство диагоналей. Пока они не будут выровнены, продолжать разметку нельзя.

Точки монтажа свай отмечаются колышками. После отметки углов переходят к промежуточным сваям и размечают их положение. Затем с помощью лопаты и личной бодрости в этих точках выкапывают небольшие углубления глубиной до 30 см и шириной, равной диаметру лопастей.

Это позволит сваям легче входить в грунт и обеспечить меньшее отклонение от вертикали.

Погружение

Завинчивание свай производится по определенной схеме. Это делается для того, чтобы уже установленные стволы не стали помехой для других опор

В особенности это важно при монтаже машинным способом, где техника должна подойти вплотную к точке погружения

Обычно начинают с центра и движутся последовательно к краям по спирали или змейкой.

При погружении свай необходимо постоянно контролировать вертикаль

В особенности важно делать это на начальном этапе, когда ствол достаточно свободно раскачивается и может быть установлен с перекосом

Выкручивать сваю назад для выравнивания нельзя, второй раз в эту точку ее устанавливать запрещается из-за нарушения прочности грунта после контакта с лопастями. Все исправления делаются на первых порах, когда ствол погружен на незначительную глубину.

Обрезка, обвязка, заливка бетоном

После установки всех свай производится обрезка. Устанавливается лазерный уровень, отмечающий горизонтальную плоскость на нужной высоте, на поверхности свай мелом или белым маркером отмечаются линии реза.

Болгаркой с отрезным кругом отрезают лишние куски трубы.

После этого выполняют обвязку. Все сваи соединяются между собой в продольном и поперечном направлении при помощи сварки. Используются отрезанные по размеру куски швеллера, двутавра или иного вида металлопроката.

После соединения свай в единую систему следует сразу же покрасить все участки сварки защитным слоем краски, кузбасслака или иного материала.

Затем внутреннюю полость свай заливают бетоном. Это дает стволам дополнительную жесткость и устойчивость к боковым нагрузкам пучения. Необходимо пользоваться плотными марками, начиная от М200 и выше.

На заполненные сваи устанавливаются и фиксируются оголовки, образующие площадки для установки ростверка и промежуточных (внутренних) опор.

Ростверк

Для бани обычно используют деревянный брус сечением 150 : 200 или 200 : 200 мм. Балки укладывают на площадки оголовков, предварительно подложив на металл двойной слой рубероида. Углы соединяют вполдерева.

Тщательно проверяют равенство диагоналей, выравнивают балки по осям, после чего закрепляют их на оголовках, используя специально созданные монтажные отверстия. Деревянные балки сразу же следует покрыть гидроизоляционным материалом для защиты от влаги.

Виды обвязки

Пояс обвязки свайного фундамента может быть реализован в разных конструкционных вариантах. Они имеют собственные возможности, предназначены для работы с разными нагрузками и условиями.

Существуют следующие виды:

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

  • Простота обработки, доступность материала.
  • Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
  • Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

  • Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
  • Пожарная опасность древесины.
  • Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

Металлический ростверк

Обвязка металлом требует использования сварных работ.

С точки зрения монтажа она обладает заметными преимуществами:

  • Высокая скорость соединения.
  • Прочность, устойчивость ко всем возможным нагрузкам.
  • Широкий выбор видов металлопроката, позволяющий получить различные варианты обвязки.

Наряду с достоинствами, металлическая обвязка обладает недостатками:

  • Склонность металла к коррозии.
  • Необходимость периодического обслуживания конструкции (окраски влагонепроницаемыми полимерными материалами).
  • Сварные соединения требуют участия профессионального сварщика, способного грамотно выбрать режим работы и силу тока. В противном случае швы будут ломкими и хрупкими, что создаст значительную опасность для постройки.

Основным аргументом в пользу создания металлической обвязки является высокая ремонтопригодность и быстрота сборки ростверка.

Стоимость металлического проката и сварочных работ заметно выше, чем у деревянных балок.

Тем не менее, сторонников такого варианта обвязки примерно столько же, сколько и поклонников деревянных деталей.

Прочность и устойчивость металла высоко ценятся пользователями и повышает конкурентоспособность материала.

ВАЖНО!

Для увеличения прочности металлической обвязки рекомендуется использовать дополнительные болтовые соединения.

Бетонная

Бетонная обвязка — это практически полноценный аналог свайно-ленточного фундамента.

Принципиальным различием является распределение нагрузок — на свайно-ленточных основаниях оба элемента делят нагрузки поровну, а бетонный ростверк свайного фундамента лишь передает нагрузку на опоры, не выполняя несущих функций как таковых.

При этом, будучи лишь промежуточным элементом, бетонная обвязка позволяет получить максимальный эффект.

Она обладает высокой прочностью, долговечностью, устойчивостью к нагрузкам.

Кроме того, бетонный ростверк способен компенсировать изменение нагрузок или несущих способностей отдельных опор, перераспределяя или частично принимая на себя новые условия работы.

Достоинствами такой конструкции являются:

  • Обеспечение максимальной несущей способности системы.
  • Независимость от климатических или погодных условий.
  • Относительно низкая потребность в периодическом обслуживании.
  • Долговечность, надежность материала.

Недостатками бетонных элементов являются:

  • Сложность создания, необходимость выполнения разных последовательных этапов работ.
  • Большие объемы материалов (бетона, арматуры, древесины для опалубки, гидроизоляционных материалов и т.д.).
  • Для затвердения обвязки требуется длительный период времени (28 дней с момента заливки), в течение которого дальнейшее строительство невозможно.

Строительство бетонной обвязки обычно выбирается при возведении крупных и массивных построек, где особенно важно обеспечить прочность и надежность пояса несмотря на высокий расход материалов и трудозатрат

ОБРАТИТЕ ВНИМАНИЕ!

Для некоторых видов свай нередко используют комбинированный вариант обвязки, при котором сам ростверк выполняет основные несущие функции, а стволы дополнительно соединяются металлическими перемычками. Такая перевязка, в частности, используется для винтовых свай. Она позволяет усилить систему и уменьшает возможности расшатывания или потери сцепления с грунтом.

Цокольный сайдинг

Зданием на винтовых сваях проще и дешевле всего обшить таким материалом. Облицовка обладает следующими преимуществами:

  • низкая стоимость (даже с учетом комплектующих изделий);
  • простота монтажа своими руками;
  • долговечность;
  • износостойкость;
  • устойчивость к гниению и возникновению плесени;
  • широкий ассортимент цветов;
  • простота эксплуатации.

Цокольный сайдинг

Но наряду с достоинствами сайдинг и обладает рядом недостатков. Например, он не подойдет при необходимости утеплить цоколь дома на винтовых сваях.

Технология монтажа

Сделать обшивку дома достаточно просто, нужно лишь знать порядок работ и нюансы их выполнения. Устройство цоколя выполняется в следующем порядке:

  1. Монтаж обрешетки под сайдинг. В первую очередь закрепляют нижнюю планку. Она располагается параллельно земле. Расстояние от поверхности почвы назначаются равным 150—200 мм. Такой зазор необходимо для поднятия обшивки над грунтом. Расстояние от панелей до грунта после монтажа должно равняться 50—70 мм. Эта прослойка компенсирует пучение грунта в зимний период. В теплых регионах или на крупнообломочных основаниях зазор можно делать меньше.
  2. Деревянные доски прикрепляют к сваям. Для этого к оголовкам требуется заранее приварить специальные кронштейны. Также в качестве каркаса можно использовать металлический профиль, который приваривается к фундаментам без дополнительных элементов.
  3. Аналогично первой крепят планку в верхней части цоколя дома на винтовом фундаменте.
  4. Между продольными направляющими иногда выполняют вертикальную обрешетку. Необходимость в ней зависит от высоты цоколя. При высоком поднятии здания из земли стоит предусмотреть дополнительные элементы в качестве усиления.
  5. Сайдинг начинают монтировать с нижней стартовой планки. На нее устанавливаются цокольные панели. Крепление элементов на обрешетку выполняется с помощью саморезов. Для устройства углов потребуются специальные профили.
  6. Чтобы отвести осадки от цокольной части на сайдинг устанавливают отливы.
  7. Отделка нижней части дома завершается после оформления зазора между землей. Пространство необходимо закрыть так, чтобы оставалась возможность для проникновения воздуха, но мелкий мусор, насекомые и прочая живность не имели доступа.

Все деревянные элементы перед началом работ обрабатывают антисептическими составами. Это необходимо для предотвращения поражения грибком, плесенью и гниением. В качестве дополнительных мероприятий можно выполнить противопожарную обработку антипиренами.

Сайдинг является наиболее распространенным вариантом. Отделка здания в этом случае выполняется легко и быстро. Устройство стоит начинать после завершения строительства дома, когда все коммуникации уже подведены. Чтобы трубы не замерзали в проветриваемом подполье, их оборачивают теплоизоляционным материалом. Чаще всего для этих целей применяется минеральная вата. Можно использовать готовые элементы теплоизоляции для труб, а можно сделать утепление с помощью минераловатных матов (завернуты в рулоны).

Обратите внимание на мягкую гидроизоляцию отмостки

Сайдинг станет отличным вариантом для того, чтобы закрыть пространство под домом. Для крепления панелей к обрешетке необходимо подготовить саморезы.

Рекомендации специалистов

Перед началом работ требуется просмотреть все участки и убедиться, что столбики имеют одинаковую высоту. От этого зависит успех всего строительства. Высота свай должна иметь идеальную точность, иначе невозможно будет выполнить хорошо дальнейшую работу. Если какой-либо столб оказался выше или ниже, его следует выровнять. Иначе в будущем возможен сильный перекос пола в доме.
Соединение обвязки требуется выполнять точно по центру участка. Именно в данном месте фиксируют саморезы
Установка крепёжных элементов делает всё сооружение максимально прочным, поэтому к данному вопросу следует отнестись с большим вниманием

Фиксация самореза по центру бруса не позволит древесине треснуть.
Перед установкой бруса важно проверить правильность подбора длины элементов
Деревянный брусок, который будет монтироваться горизонтально, должен быть в два раза шире сваи. Только тогда вся конструкция будет особо прочной и надёжной.
Лучше не экспериментировать в период возведения сооружения с новыми технологическими методами

Грамотно выполненная работа обеспечит нужные технические параметры всему основанию дома. Если у мастера нет уверенности в собственных силах, лучше вызвать специалистов для выполнения качественного ростверка.
Соблюдение всех правил и рекомендаций специалистов обеспечат конструкции высокую прочность. Чтобы не переделывать ростверк в дальнейшем, брус необходимо точно выровнять по горизонтали. Используйте для пропитки составы, которые предохранят материал от попадания влаги.
Обвязка свайного фундамента требует полного понимания всех этапов процесса. Прочно зафиксированные элементы конструкции позволят правильно распределить дальнейшую нагрузку на здание, сохранят дом от разрушения и продлят его срок эксплуатации.

Рекомендации мастеров

При выборе обвязки из деревянного бруса следует придерживаться следующего порядка работ:

  • по окончании монтажа винтовых свай и выравнивания на их оголовки следует наварить металлические площадки из листовой стали 20х20 см и толщиной не менее 4 мм;
  • в этих фрагментах металлических листов необходимо просверлить четыре отверстия диаметром 8 мм для закрепления бруса;
  • по окончании работ сварочные швы и оголовки нужно обработать антикоррозийным составом;
  • сверху необходимо уложить гидроизоляцию, обычно из рубероида в два или три слоя, что позволит предотвратить скапливание влаги в местах соединения металла и дерева;
  • один ряд бруса либо пакет досок укладывается на предварительно подготовленные площадки;

стыки бруса с торца важно укладывать в «ласточкин хвост» или «лапа в лапу»;
когда все параметры будут проверены, брусья можно крепить к опорам шурупами, которые должны иметь диаметр 8 мм и длину 150 мм, их следует вкручивать гаечным ключом;
предварительно нужно сделать сверлом в брусе отверстие диаметром 6 мм на три четверти длины шурупа. Это необходимо, чтобы брус не дал трещину;
еще надежней конструкцию крепят болтами диаметром 8 мм, которые должны проходить через брус сверху вниз

Для этого предварительно необходимо сделать отверстие при помощи сверла глубиной 10 мм. Это нужно для крепления головки болта и шайбы, диаметр должен быть не меньше 30 мм.

Обвязку еще называют ростверк. На сегодняшний день ростверк – это один из лучших вариантов, отличающийся очень высоким качеством и максимальной надежностью при укреплении свайного фундамента. Своими руками можно создать надежную опору для своего дома. Перед началом работ нужно приготовить уровень и рубероид, а также саморезы. Не стоит забывать о молотке и металлических уголках. Выбор остальных материалов и инструментов зависит от определенной технологии. Лучше всего, по словам специалистов, технология с использованием хомутов и соединения с резьбой.

Об обвязке винтовых свай, видах обвязки, назначении, необходимости, смотрите в следующем видео.

Крепление верхней обвязки

Крепление можно производить с помощью трех способов:

  • К торцу стойки, которая расположена в вертикальном положении, гвоздями или саморезами. Метод подходит при выполнении конструкции из одинарной доски.
  • К торцу стойки посредством врубок. При таком варианте в обвязке производится врубка, глубина которой должна составлять треть или половину толщины древесины. В это углубление помещается верхний край стойки.
  • Крепление стальными уголками. Очень надежный способ, усиливающий крепление первым способом.


Дополнительное крепление стальными уголками повышают прочность конструкцииИсточник initechno.ru

Преимуществом первого и второго способа заключается в том, что можно выставлять и закреплять вертикальные стойки друг за другом. Для фиксации с помощью врубки нужны обязательные расчеты и абсолютно точная разметка. Если будут нарушения, то будет и дефект в вертикальности размещения стоек, в результате чего строение начнет разрушаться.

В обвязочном брусе или доске под все стойки делаются пазы, обязательно совпадающие с такими же пазами, которые имеются на креплениях для стоек нижней обвязки. Ко всему прочему, конструкция закрепляется с помощью гвоздей. Крепления с использованием уголков фиксация осуществляется саморезами.

Видео описание

Про нестандартный вариант обвязки винтовых свай брусом смотрите в видеоролике:

Заключение

Верхняя и нижняя обвязка каркасного дома из досок или бруса гарантирует надежность и длительный срок эксплуатации конструкции. При соответствии технологическим требованиям, материал прочно связывает отдельные детали каркаса, создавая очень прочную единую конструкцию, которая значительно повысит устойчивость стенок. Кроме того, нагрузка на фундамент распределится равномерно. Если планируется самостоятельная работа, то необходимо ознакомиться со всеми нюансами обвязки, так как этот процесс является очень важным.

Нижняя обвязка свай, упрочняющая общую конструкцию фундамента.

Нижняя обвязка применяется в следующих случаях:

  • Если фундамент устанавливается на местности, имеющей сложный пересеченный рельеф, и опоры будут значительно различаться высотой выступающей над уровнем грунта части.
  • Если свайный фундамент по проекту должен иметь достаточно большую высоту. То есть по каким-либо соображениям строение планируется поднять над поверхностью грунта на 1000 и более миллиметров.
  • В случае, когда выполняется постройка выраженно массивного строения.
  • Если дом возводится на ненадежном слабом грунте, в котором не исключаются горизонтальные подвижки.

В любом случае, схема нижней обвязки должна быть предусмотрена проектом. Она составляется после проведенных расчетов и изучения характеристик грунта на участке специалистами.

Верхняя обвязка винтовых свай или столбчатых фундаментов, выполненных из других материалов, называется ростверком. Это своеобразная рама, связывающая между собой все сваи фундамента и равномерно распределяющая вертикальную нагрузку на них от возведенного строения.

Многие собственники участков, приступая к строительству дома, задают специалистам, работающим над проектом, вопрос о том, есть ли вообще необходимость монтировать ростверк на свайный фундамент. Ведь, если планируется возвести каркасный или же брусчатый дом, обвязкой может служить и нижний венечный брус стены.

Виды свай

Винтовые сваи имеют два основных вида:

  • Сварные.
  • Литые.

Отличие между ними состоит в конструкции наконечника. Это важный элемент, принимающий на себя основную нагрузку при погружении.

От качества наконечника зависит, как поведет себя свая при появлении контакта с техногенным или природным препятствием, не являющимся плотным грунтовым слоем. Сварные наконечники в этом отношении менее прочные, при встрече с обломками скальных пород часто деформируются и выходят из строя.

Литой наконечник намного прочнее и способен проходить препятствия, разрушая их и не теряя работоспособности сваи.

Кроме того, имеются различия по количеству лопастей.

Существуют винтовые сваи:

  • Однолопастные.
  • Многолопастные.

Однолопастные сваи имеют единственную спиралеобразную лопасть, обеспечивающую поступательное движение при вращении сваи вокруг вертикальной оси. Они предназначены для установки в относительно мягкий и однородный грунт, не имеющий плотных или скальных включений.

Несущая способность таких свай ниже, чем у многолопастных образцов, которые гораздо устойчивее и прочнее соединяются с грунтом. Наличие нескольких опорных узлов позволяет уменьшить диаметр ствола, что облегчает установку и обеспечивает целостность конструкции.

В комплекте с литым наконечником они оптимальным образом подходят для работы на плотных грунтах, в зонах вечной мерзлоты или с большим количеством техногенных включений.

По типу защитного покрытия сваи делятся на оцинкованные и неоцинкованные. Последние практически ничем не защищены от воздействий грунтовой влаги, так как слой краски, который наносится для придания изделиям большей солидности, сходит при завинчивании.

Кроме того, все типы винтовых свай практически не защищены от электрохимической коррозии или воздействия блуждающих токов, что сложно заранее предусмотреть или определить.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
