Как работают самодельные масляные печи
При поджоге любого отработанного масла оно будет сильно чадить и неприятно пахнуть. В связи с этим, прямое горение не применяется. Вначале летучие элементы испаряют, после чего сжигают. Такой подход ложится в основу работы печи данной конструкции.
Бывают масляные печи с двумя камерами сгорания. Нижняя камера предназначена для нагрева топлива с последующим его испарением. Горючие пары направляются вверх, насыщаясь кислородом при прохождении через трубу с отверстиями. Попадая в верхнюю часть трубы, смесь воспламеняется, а ее догорание происходит во второй камере. При этом высвобождается большее количество тепла при меньшем количестве дыма.
Второй способ расщепления тяжелого топлива на легко воспламеняемые составляющие является эффективнее, но и более сложным в исполнении. Для получения нужного по эффективности испарения в нижней камере монтируют металлическую чашу. После ее раскаливания, отработанное масло испаряется.
Разновидности печей на отработке
Выше уже говорилось о том, что простейшая буржуйка не слишком удобна и эффективна. Поэтому появились различные варианты модификаций, которые мы рассмотрим ниже.

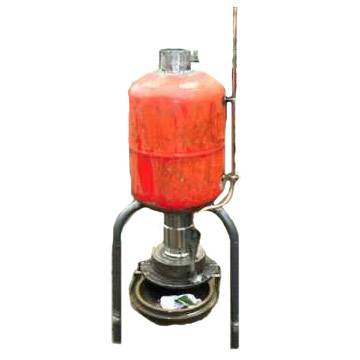

Печь на отработке из старого газового баллона
Здесь тоже потребуется листовой металл 4 мм (примерно 50 кв.см), но более важен другой базовый элемент – отработанный газовый баллон емкостью 50 л, лучше старого советского образца, пропановый. Кислородный тяжелее и массивнее, с ним трудно работать. Кроме этого, нужны:
- стальная труба диаметром 100 м, длиной 2000 мм;
- вентиль с резьбой ½ дюйма;
- стальной уголок с полкой 50 мм, метр или немного больше;
- хомуты;
- петли;
- кусок шланга для подачи топлива;
- автомобильный тормозной диск. Диаметр подбираем так, чтобы он свободно входил в баллон;
- еще один баллон (фреоновый) для создания топливного бака.
Последовательность работы:
- спускаем остатки газа из баллона, сверлим в дне отверстие и промываем баллон водой;
вырезаем в боковой стенке два проема – большой нижний и меньший верхний. В нижнем будет располагаться топливная камера, в верхнем – камера дожигания. Кстати, если размеры нижнего проема позволяют, помимо отработки можно будет использовать в качестве топлива дрова;
из стального листа делаем дно камеры дожига;
из трубы изготавливаем горелку – место, где летучие газы смешиваются с воздухом и воспламеняются. В горелке сверлятся отверстия (по описанному выше принципу), внутри труба ШЛИФУЕТСЯ, это необходимо для большей эффективности изделия;
готовую горелку вваривают в дно камеры дожига;
из тормозного диска и куска стального листа делаем поддон для отработки. В верхней его части привариваем крышку;
для соединения горелки и крышки поддона лучше использовать муфту – это облегчает обслуживание печи;
выполняем подвод для горючего. Для этого в стенке баллона выполняется отверстие, в которое вваривается труба с резьбовым краем;
на внешнем конце трубы ставится вентиль, к нему подключается шланг. Шланг, в свою очередь, подключается к баллону с топливом;
трубу для дымохода вваривают в верхнюю часть баллона, далее «уводят» плавным переходом вверх, до выхода из помещения.
Фактически на этом работа с самой печью закончена, но лучше дополнительно соорудить теплообменник – это увеличит эффективность.
Один из вариантов теплообменника – наваренные на корпус пластины – показан на фото ниже.
Готовая печь с открытыми дверками (петли были нужны именно для них, на петли крепятся вырезанные в пункте 2 куски баллона).
Печь на отработке с наддувом
Эта конструкция также собрана на основе 50-ти литрового баллона.
Подача воздуха здесь идет от вентилятора (например, от печки автомобиля ВАЗ 2108), что позволяет увеличить тягу в дожигателе и при этом сделать фактически теплообменником всю поверхность баллона.
Процесс работы и розжиг показаны в видео.
Печь на отработке с водяным контуром
Изготовление печи с водяным контуром может быть практически таким же, как и в наиболее простом варианте. Основное отличие – организация отбора тепла в водный теплоноситель. На фото ниже такая возможность реализована обмоткой трубы вокруг корпуса печи. При этом снизу, естественно, подается холодная вода, сверху выходит нагретая.
Более «продвинутый» вариант – печка с «водяной рубашкой». Фактически корпус заключен во второй, полый, внутри которого циркулирует вода. Нагретая жидкость подается в радиаторы отопления.
Правда, фраза «не дымит» от производителя является некоторым преувеличением – это реально только при регулярной чистке дымохода и использовании достаточно качественного, отфильтрованного топлива.

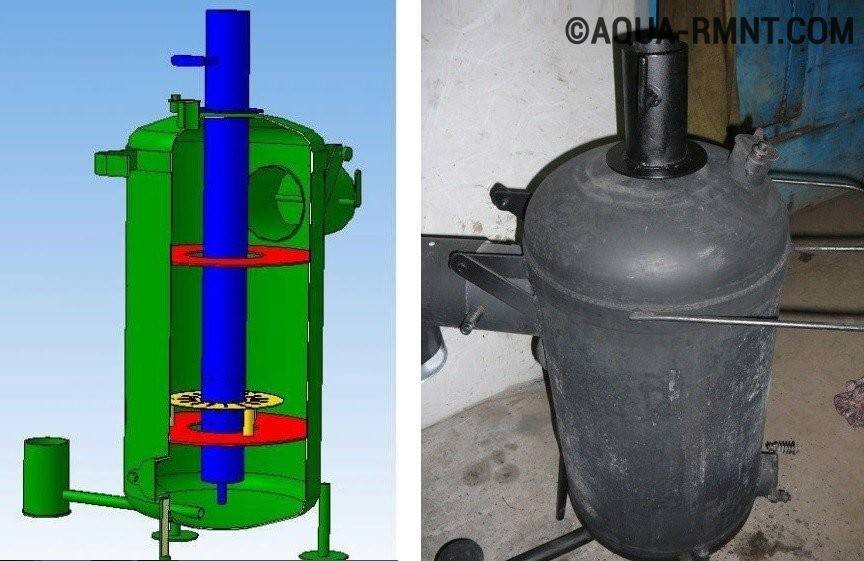

На чертеже устройство выглядит примерно так.
Печь с капельной подачей топлива
Этот тип печи более безопасен, чем те конструкции, в которые топливо заливается одномоментно. Кроме того, в случае постепенной подачи можно свободно регулировать длительность горения.
Обязательным элементом системы является отдельный бак для топлива, отработка из которого подается небольшими порциями – почти каплями – с помощью специального устройства.
На фото ниже показана конструкция, где имеется расположенный выше топливной камеры отдельный бак с маслопроводом. Базой печи является газовый баллон, для регулировки интенсивности подачи отработки используется вентиль. Подробнее устройство печи рассмотрено выше.
Еще один тип изделия – с выдвижным отсеком для топлива и двойным дожигателем.
Она же, реализованная в металле.
Обратите внимание: благодаря наддуву и отсутствию потерь топлива при заливке расход отработки снижается на 20…30%
Достоинства и недостатки горелки своими руками
У каждого технического приспособления есть ряд полезных качеств и недоработок. Очевидно, что в этом устройстве больше плюсов, чем минусов. Основное достоинство – утилизация бросового сырья с наибольшей пользой. Другие преимущества оборудования для утилизации масел и жидкого топлива:
- сжигание отработки способствует сохранению экологии;
- простота эксплуатации и высокая энергоэффективность;
- изготовление прибора доступно в обычных бытовых условиях;
- получение тепла при минимальной стоимости сырья;
- простая схема изготовления конструкции, понятные чертежи;
- самодельный аппарат можно сделать из подручных средств;
- применение в цехах и на предприятиях, где скапливается много переработанного сырья, требующего утилизации;
- небольшие габариты горелки позволяют в случае необходимости ее перемещать;
- в топку идут отработка и наиболее низкосортное масло;
- функциональность устройства;
- относительная пожаробезопасность;
- повторное использование отслужившего масла.
Главный плюс горелки – это утилизация использованного масла с пользой
Недостатки:
- не рекомендуется применять для дач и жилых помещений из-за гари и запаха;
- необходимость оборудования помещения огнетушителем;
- обязательно нужно соблюдать все рекомендации по изготовлению горелки;
- сопло или форсунку следует периодически проверять (не засорились ли отверстия твердыми частицами);
- чувствительность форсунки или сопла к загрязнениям;
- дополнительное питание составляющих аппарата (насоса, компрессора).
Особенности отопительных конструкций на «отработке»
Приборы, которые описаны в данной статье, в народе часто именуют чудо-печками, ведь для их работы используются отработанные масла (моторные, трансмиссионные), которые стоят очень мало. Благодаря этому, эксплуатация подобного рода печей обходится дешево. Еще чудо-печки, которые нас интересуют, не будут функционировать на бензине, дизтопливе, керосине и прочих легко воспламеняемых смесях.
Приборы на «отработке» отапливают помещения путем непосредственного нагрева воздуха, который в них находится. С конструктивной точки зрения, такой агрегат – это два отсека горения. В отсеке No1 сжигается применяемое масло, вследствие чего образуются горючие пары. После этого пары подаются в отсек No2, где смешиваются с воздухом и, имея достаточно высокую температуру, быстро сгорают, из-за чего выделяются большие объемы тепловой энергии.
В большинстве случаев оба отсека соединятся между собой при помощи трубы
Важно, чтобы в последней были просверлены отверстия диаметром около 10-ти миллиметров – через них воздух будет поступать в отсек No2 для смешивания с горючими парами
Ниже приведены основные преимущества агрегатов на «отработке».
- Они достаточно безопасны, поскольку сгорают в данном случае пары масла, а не само отработанное масло.
- Такую печь вполне можно сделать своими руками, используя для этого дешевые и доступные материалы.
- Наконец, такие приборы легко устанавливать и использовать, что не может не радовать.
Но есть и некоторые минусы, о которых должен знать каждый, кто планирует самостоятельное изготовление чудо-печки.
- Для хранения отработанного масла должно использоваться исключительно теплое помещение. При минусовой температуре оно попросту замерзнет и лишится всех своих свойств.
- Кроме того, это масло должно быть специально профильтрованным. Запрещается применять простую загрязненую «отработку» с автомобильных сервисов. Очистить загрязненное масло в домашних условиях почти что невозможно.
Общие принципы работы печи для гаража или дачи на отработке
Суть процесса проста: поскольку само по себе масло не столько горит, сколько чадит, его нужно нагреть до температуры кипения и поджечь выделяющиеся пары. Соответственно, нужна емкость для подогрева масла, точки подачи воздуха и камера дожигания. Ну и, разумеется, дымоход.
На схеме ниже показан принцип устройства самой простой печи с квадратным топливным баком.
Итак:
- в топливный бак, он же топка, заливают отработку примерно на ½…2/3 объема. Больше нельзя – либо в процессе закипания масло выплеснется, либо просто не образуется достаточного количества горючих паров;
- после того, как топливо немного отстоится в баке и даст определенное количество испарений, поджигают содержимое. Это делают с помощью «факела» – горящей лучины, ветоши (лучше тоже промасленной), бумаги. Далее отверстие для заливки закрывают и не открывают больше до момента догорания топлива;
- при нагреве масло начинает выдавать все больше и больше паров, они поднимаются в зону дожига, смешиваясь по пути с вторичным воздухом. Поскольку нагретые пары гораздо выше по температуре, чем окружающий трубу воздух, кислород втягивается в отверстия очень активно, способствуя повышению температуры горения. Тягу можно регулировать с помощью заслонок, тем самым увеличивая или уменьшая интенсивность горения паров;
- нагрев окружающего помещения происходит благодаря теплообмену между раскаленной камерой топки, трубы, камеры дожига и воздухом. Чтобы устройство дольше отдавало тепло, ставят заслонку между камерой дожига и дымоходом, уменьшая скорость удаления нагретых и горящих паров.
Для равномерности процесса камеру дожига и топку делают примерно одинакового размера (объема).
Если печь выполнена правильно, пламя имеет бело-голубой цвет. Соответственно, температура горения составляет 1000 градусов Цельсия и выше. Если пламя имеет золотисто-оранжевые, красноватые тона, температура горения явно недостаточна – слабая тяга, малый нагрев отработки, проблемы конструкции в целом. При бело-голубом пламени образующаяся в процессе горения сажа частично сгорает, не доходя до дымохода, что заметно уменьшает необходимую частоту чистки дымовых каналов.
Вне зависимости от того, насколько правильно сконструирована и выполнена конструкция, сажа и копоть в ней будут образовываться обязательно, а на дне емкости для топлива будет скапливаться негорючий осадок. Поэтому необходимо делать печь по максимуму разборной – это заметно облегчит ее чистку.
Особенности устройства дымохода
Длина дымохода в данных печах принимается не менее 4 м. Это необходимо и для создания должной тяги, и для качественного удаления отходов горения
Важно также устройство качественной вентиляции в отапливаемом помещении, поскольку часть продуктов сгорания так или иначе оказываются не в дымоходе, а внутри комнаты
Диаметр дымовой трубы принимается не менее 100 мм, причем наличие колен, поворотов, сложной формы крайне нежелательно – чистка дымохода необходима гораздо чаще, чем у обычных печей, поскольку топливо дает большое количество сажи.
Оптимальный вариант установки буржуйки – строго под лазом в крыше, через который будет выведена дымовая труба. В этом случае вертикальное положение дымохода обеспечит стабильную тягу и легкую прочистку. Наружную часть трубы обязательно утепляют. Если этого не сделать, на внутренних стенках будет осаживаться конденсат, смешанный с недогоревшей сажей, быстро сужая проход для дыма.
Общий принцип функционирования
Если мы хотим получить качественное отопление на основе отработки, масло нельзя просто взять и поджечь, поскольку оно будет чадить и вонять. Чтобы не испытывать на себе эти неприятные и опасные для здоровья побочные эффекты, нужно нагреть топливо так, чтобы оно начало испаряться.
Гореть будут полученные в результате нагрева летучие вещества. Это и есть основной принцип работы отопительного агрегата на отработке.
Применение перфорированной трубки
Для воплощения этого принципа в конструкции печки предусматривают две камеры, которые соединяют между собой трубой с отверстиями. В нижнюю камеру через заливное отверстие поступает топливо, которое здесь же и нагревают. Образующиеся при этом летучие вещества поднимаются вверх по трубе, насыщаясь через перфорацию кислородом воздуха.
Принципиальная схема двухкамерной печки с соединительной перфорированной трубой позволяет понять, как именно функционирует несложный агрегат на отработке
Полученная горючая смесь воспламеняется уже в трубе, а полное её сгорание происходит в верхней камере дожигания, отделенной от дымохода специальной перегородкой. Если технология процесса соблюдается в должной мере, копоти и дыма при горении практически не образуется. А вот тепла будет достаточно для обогрева помещения.
Использование плазменной чаши
Ради достижения максимальной эффективности процесса, можно пойти и более сложным путем. Напомним, что наша цель состоит в выделении из топлива летучих составляющих путем его нагрева. Для этого в единственную камеру агрегата следует поместить чашу из металла, которую нужно не просто нагреть, а раскалить.
Через специальный дозатор из топливного бака в камеру тоненькой струйкой или каплями будет поступать отработка. Попадая на поверхность чаши, жидкость мгновенно испарится, а образовавшийся при этом газ будет гореть.
Эффективность такой модели выше, поскольку топливо, поступающее капельным путем, лучше сгорает, а проблема его долива в процессе эксплуатации печи отпадает сама собой
Если всё делать правильно, сгорание газов должно сопровождаться голубовато-белым пламенем. Похожее пламя можно наблюдать при горении плазмы, поэтому раскаленную чашу часто называют плазменной. А саму технологию именуют капельной подачей: ведь топливо при ней должно поступать исключительно малыми дозами.
При всем разнообразии конструкций, работа всех отопительных агрегатов на бросовом топливе основана на описанном выше принципе.
Баланс преимуществ и недостатков
Казалось бы, идея практически лишена недостатков, но это не так. Чтобы принять взвешенное решение об использовании в своём доме такого отопления, нужно видеть не только плюсы от его применения, но и минусы.
Начнем с достоинств метода. Итак, если у вас есть регулярный доступ к бросовому топливу, каковым по сути является отработка, то вы можете эффективно использовать и одновременно утилизировать этот материал. Грамотное применение технологии позволяет получить тепло с полным сгоранием материала без выброса в атмосферу вредных веществ.
К прочим плюсам можно отнести:
- незамысловатую конструкцию отопительного агрегата;
- малые затраты на топливо и оборудование;
- возможность применения любого масла, которое есть в хозяйстве: растительное, органическое, синтетическое;
- горючий материал можно использовать, даже если загрязнения составляют десятую часть от его объёма;
- высокая эффективность.
К недостаткам метода следует отнестись со всей серьёзностью. Если не соблюдать технологию процесса, может произойти неполное сгорание топлива. Его пары опасны для окружающих.
Если бы недостатков у отопления на отработке было больше, чем преимуществ, не появлялись бы в продаже вот такие изделия заводского производства, которые раскупают как горячие пирожки, несмотря достаточно высокие цены
Не зря главным требованием при обустройстве отопления на отработке является наличие вентиляции в том помещении, где будет эксплуатироваться котел.
Перечислим и другие минусы:
- поскольку для хорошей тяги нужен качественный дымоход, он должен быть прямым, а его протяженность – от пяти метров;
- дымовую трубу и плазменную чашу нужно регулярно и основательно чистить;
- сложность капельной технологии заключается в проблемном розжиге: на момент подачи топлива чаша уже должна быть раскаленной;
- эксплуатация котла вызывает высушивание воздуха и выгорание кислорода;
- самостоятельное создание и применение водогрейных конструкций может способствовать понижению температуры в зоне сгорания, что ставить под угрозу эффективность процесса в целом.
Чтобы решить последнюю из приведенных выше проблем, можно смонтировать водяную рубашку там, где она не сможет повлиять на качество горения – на дымоходе. Перечисленные недостатки привели к тому, что изделие без существенных доработок практические не применяется для обогрева жилых помещений.
Если нет желания или времени сооружать агрегат собственными руками, можно воспользоваться многочисленными предложениями от мастерских, занимающихся производством и установкой металлоконструкций разных масштабов:
Недостатки и преимущества использования буржуйки
Эта самодельная печка для гаража имеет всего три недостатка:
- Отопительные устройства делаются из стали, поэтому быстро отдают тепло и не могут его накапливать в отличие от чугунных печей. Но решить такую «неприятность достаточно просто – для этого ее можно просто обложить огнеупорным или «шамотным» кирпичом от мартеновских печей. Для обкладки можно использовать простой строительный кирпич.
- Для обеспечения достаточной вытяжки воздуха потребуется обеспечить печь вытяжкой, высота которой не менее 4 м. Но это тоже сомнительный недостаток. Для лучшего обогрева помещений, опытные печники советуют протянуть трубы вытяжки через весь бокс. Газ будет отдавать тепло на всем протяжении бокса – это позволит экономить топливо.
- Неоспоримый недостаток – потребность постоянного прочищения дымохода, особенно если он выполнен из тонкой трубы и возможность образования конденсата.
Достоинств у самодельной печки для отопления гаража на порядок больше:
- способность быстро обогревать помещение. Печи для гаража, выполненные с учетом всех правил, способны поднять температуру до комфортной уже через 10 минут. Но если отопитель обложить кирпичом, этот период времени увеличится;
- возможность обеспечить равномерный обогрев всего помещения при протянутых по всему гаражу трубах вентиляции;
- буржуйку для гаража можно сделать работающей на разных видах топлива. Это может быть печь для гаража на дровах. Подойдет отработанное масло, уголь. Даже древесную стружку и опилки можно использовать в качестве топлива;
- простота конструкции позволяет использовать для производства разные схемы. Печь в гараж на дровах своими руками можно сделать из старого газового баллона, обрезка трубы и просто старого листового металла;
- такая самодельная конструкция не требует больших затрат на покупку материалов и времени для ее производства. Если сделать печь для гаража своими руками, работающую на отработанном машинном масле, она сможет экономить значительные средства. Электроконвекторы или инфракрасные обогреватели увеличивают цифры в оплатке за электричество;
- добавив незначительные изменения в чертежи, вы получаете возможность быстро разогреть или приготовить горячую пищу в гараже.
Разберем подробнее процесс изготовления печки в гараж своими руками.
Изготовление корпуса
Из этого баллона буду делать печку
Я использовал б/у-шный баллон. Газа в нем уже не было, но на всякий случай я открыл вентиль и оставил баллон так на улице на ночь.
Потом я осторожно и медленно просверлил в днище баллона отверстие. Чтобы не появлялись искры, я предварительно смочил сверло маслом
Отверстие
Потом я заполнил баллон водой и слил ее – это убрало остатки газа. Работайте аккуратно, старайтесь не разлить газовый конденсат, т.к. воняет он очень сильно и очень долго.
Потом я вырезал пару проемов. В верхнем проеме я сделаю камеру сгорания и поставлю теплообменник, в нижнем будет горелка с поддоном. Камера вверху специально сделана такой большой, чтобы при необходимости ее можно было топить дровами, прессованными брикетами и т.п.
Показано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонВ итоге вот что вышло
Потом я еще раз промыл вскрытый газовый баллон от газового конденсата.
Виды самодельных печек на отработке
Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:
- Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
- Капельная печь на отработанном масле с закрытым дожигателем;
- Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.
Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.
Устройство и недостатки буржуйки открытого типа
Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.
Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.
Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:
- для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
- вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
- высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
- неразъемный корпус тяжело чистить от сажи.
Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки
Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.
Плюсы и минусы капельницы
Кардинальное отличие этой печи заключается в следующем:
- перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
- топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
- для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.
Схема капельницы с нижней подачей горючего из топливного бака самотеком
Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.
Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки
Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:
- Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
- Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
- Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
- Топливоподача и мощность агрегата поддается регулировке.
- Нетребовательность к высоте дымохода и удобство очистки.
Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

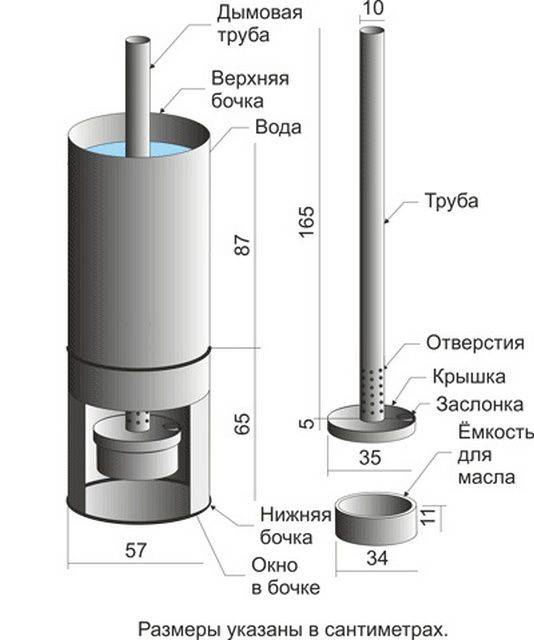

Чертежи и схема сборки
Изготовление печи начинается с нижней камеры. Она совмещена в печке с топливным баком, на крышке которого проделаны специальные отверстия для залива отработки и для трубы, соединяющей первую камеру со второй.
По размерам, которые показаны на рисунке, вырезают части камеры первичного сгорания, отшлифовывают края и сваривают их. Стенки делают из заготовки трубы.
К ним приваривают уголки, которые станут ножками, лист металла приваривают на дно. Отверстие размером в 10 см вырезают по центру, а другое – 6 см сбоку, ближе к краю. При желании делают съемную крышку – так легче чистить бак.
В трубе, длиной 36 см и диаметром 10 см просверливают до 50 отверстий диаметром 9 мм равномерно по всей площади трубы, чтобы поток воздуха был одинаков с каждой стороны.
Труба с проделанными отверстиями приваривается перпендикулярно к крышке бака. На нижнем баке делают воздушную заслонку. Закрепляют ее болтовым соединением или заклепкой. Через это отверстие будет производиться розжиг печи и залив отработки.
Верхний бак делается так же как и нижний. В пластине, которая крепится внизу бака, делается отверстие диаметром 10 см, смещенное к одному из краев. К отверстию внизу приваривается отрезок трубы большим диаметром от отверстия ровно настолько, чтобы его удалось надеть на перфорированную верхнюю камеру горения.
Так как крышка верхнего бака подвержена воздействию высочайших температур, ее рекомендуется выполнить из металла, толщиной минимум 6мм. В верхней части бака делают отверстие для дымохода, которое является противоположным к отверстию в дне. Между ними ставят пластину толстого металла – отсекатель. Он вставляется ближе к отверстию для дымохода.
К верхней крышке приваривается труба, которая после присоединяется к дымоходу. Для улучшения устойчивости конструкции приваривают распорку из трубы или уголка. Окрасить печь можно краской по металлу, выдерживающей высокие температурные режимы.
Печи капельного типа с наддувом
Печь с наддувом – это тот же прибор для обогрева, только оснащенный вентилятором. Размещается он ближе ко второй камере сгорания. Наддув обеспечивает равномерный обогрев помещения.
Собрать капельную печь трудно. Таким же механизмом укомплектовываются промышленные приборы отопления. Модели подобного плана снижают количество используемого топлива.
Современные народные умельцы научились совмещать капельный механизм с наддувом. Однако собирать подобный агрегат без соответствующих навыков настоятельно не рекомендуется.
