Установка накопительного водонагревателя своими руками: пошаговое руководство + тех.нормы

Подсоединение агрегата к водопроводу

Схема подключения бойлера к водопроводу очень простая, агрегат параллельно подсоединяется к системе водоснабжения. Теперь нужно распределить необходимое количество труб для подвода воды. Пластиковые скрепляются паяльниками, а стальные нужно варить строительным инструментом.

Как подключить водонагреватель к водопроводу с полипропилена? Если трубы не скрыты в стене, тогда сделать подсоединение бака к водопроводу очень легко, нужно провести разрез трубы холодной и горячей воды в обозначенном месте, впаять в отверстия тройники, от которых провести линию трубопровода к бойлеру, соединить с кранами при муфтой.

С закрытым в стену трубопроводом подключение водонагревателя немного сложнее. Нужно вскрыть трубы, выполнить врезку, вывести патрубки и закрыть все обратно

Вместе с тройниками важно применять разъемные муфты, ведь спаять не раздвигающие трубы нев

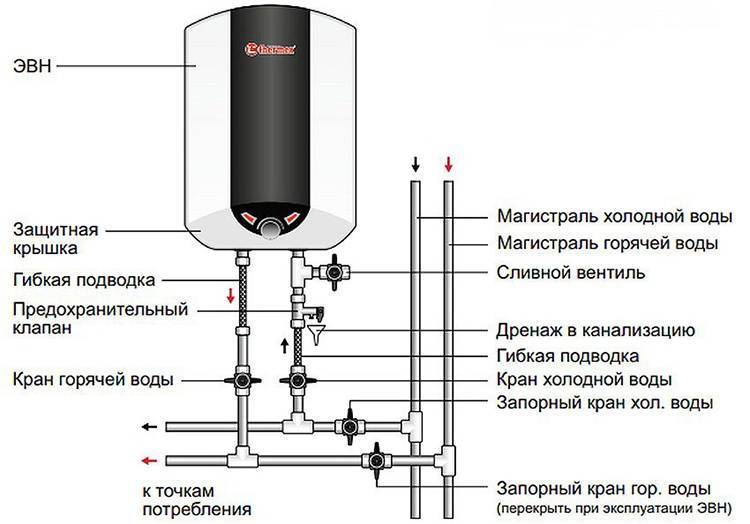

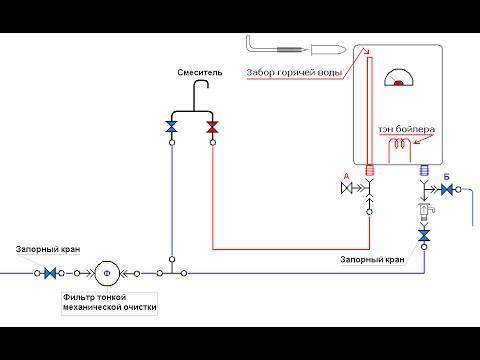

Схема подключения к водопроводу

озможно. Когда спаянные стыки застынут, соединяются разъемы и подключение водонагревателя к водопроводу проводится по предыдущей схеме.

Как подключить бойлер к водопроводу с металлопластиковыми трубами? К счастью, он не осуществляется скрытым методом, а потому схема подведения воды к баку не вызывает особых хлопот. Трубы разрезаются и вставляются тройники, после чего они подводятся к нагревательному устройству. Дело сделано!

А вот произвести подключение электроводонагревателя к водопроводу со стальными трубами – наиболее сложная процедура, предусматривающая подведение бойлера через патрубки смесителя для мойки на кухне. На каждый из них надевается тройник, что позволяет без нарезания резьбы подвести к одной трубе и кухонный смеситель, и бойлер.

Внимание! При монтаже водонагревателя к водопроводу воспрещается:

• Открывать защитное окошко, когда включен прибор.
• Проверять работоспособность агрегата без воды.
• Сливать воду при включенном питании.
• Монтировать детали с других аппаратов и приборов.

Советы профессионалов

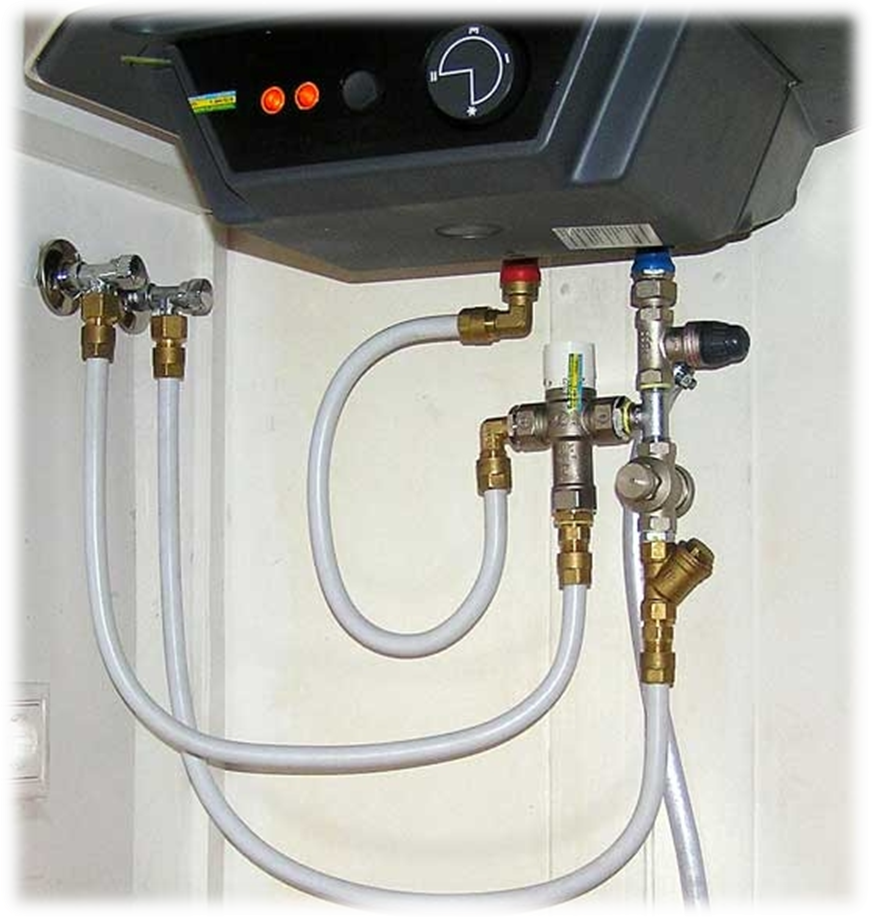

Бойлерная система горячего водоснабжения кроме отсекающего крана, который находится на патрубке бака, подающий горячую воду, не требует дополнительных элементов. А вот при подведении патрубка с холодной водой, нужно сначала поставить тройник, на боковой отвод которого вмонтировать кран для слива воды с бака. Потом на тройник установить обратный клапан, после него еще вмонтировать отсекающий кран, соединяющийся с врезкой с водопроводом.

Видео:

Установка бойлера своими руками – возможно ли?

Установка бойлера своими руками

Сразу отметим, что в отсутствие минимальных познаний в области сантехники лучше доверить установку специалистам. Это в большей мере касается квартир, ведь если при монтаже будут допущены ошибки, то пострадают в первую очередь соседи снизу.

Проще говоря, самостоятельная установка – процедура рискованная. Но если тщательно изучить инструкцию производителя и действовать строго по технологии, то никаких проблем возникнуть не должно, тем более что такой вариант имеет свои преимущества, такие как:

• снижение расходов – не придется оплачивать работу сантехника;
• экономия времени;

• приобретение навыков, которые потребуются при дальнейшей эксплуатации оборудования.

Более того, если в помещении, в котором установлен водонагреватель, начнется ремонт, то никакие специалисты для демонтажа устройства не понадобятся, т. к. все можно сделать своими руками.

Причины самостоятельной установки прибора

Монтаж своими руками прибора, напрямую связанного с системой водоснабжения и электрической сетью – дело ответственное и серьезное, поэтому неопытным пользователям лучше довериться профессионалам.

Однако существует несколько причин, которые допускают самостоятельную установку:

• дефицит денежных средств на оплату услуг;
• необходимость срочной установки прибора;
• желание обучения и приобретения новых навыков (лучше под контролем специалиста);
• перспектива ремонта или замены.

Безусловно, если вы самостоятельно разберетесь в устройстве водонагревателя, изучите инструкцию и установите его, в дальнейшем ремонт или замена изношенных частей станут привычным делом.

К тому же бывают особые жизненные обстоятельства, заставляющие учиться все делать своими руками. Например, проживание на отдаленном хуторе, от которого до ближайшего сервисного центра более 300 км.

Рекомендации по подключению водонагревателя своими руками

Подключить накопительный водонагреватель своими руками совершенно несложно, никаких особых навыков не требуется. Самое главное – это действовать по инструкции и соблюдать технику безопасности.

Первое – это необходимо определиться с местом, где будет установлен водонагреватель. Это может быть место поблизости от точки водоразбора, например, смежная стена между ванной и кухней. При этом расстояние до кухонной мойки и смесителя в ванной будет примерно одинаковым и в отводящем трубопроводе потери тепла будут минимальными.

Современные бойлеры имеют предохранительные клапаны, которые предотвращают разрушение емкости для воды внутри нагревателя, если вдруг повысится давление в случае отсутствия водоразбора. Вода тогда начинает сбрасываться через клапан. От клапана воду отводят в канализацию или другую емкость, чтобы вода не проливалась на пол, даже если установлена надежная гидроизоляция.

Если на ответвлении от стояков возникает давление выше, чем это предусмотрено необходимыми нормативными документами, содержащими требованиями системы внутреннего водопровода, следует принять меры по его снижению. Самое простое – это установить диафрагмы на поэтажных отводах. Если во время строительства дома они не были установлены, а давление значительно превышает нормативы, то для того, чтобы не произошел разрыв бака нагревателя или систематического срабатывания предохранительного клапана, необходимо на трубопроводе, который идет от стояка, установить регулятор давления. Даже если произойдет скачок давления в подающей трубе, с помощью регулятора давление воды будет неизменным.

Подключение водонагревателя можно выполнять следующими видами труб:

• полипропиленовыми;
• металлопластиковыми;
• стальными.

Лучший выбор – это металлопластиковые трубы нужного диаметра. Монтаж их достаточно прост, и такие трубы легко принимают любую форму, изгибаясь в нужном направлении. Такие трубы совершенно не боятся горячей воды и устойчивы к хлору, содержащемуся в воде.

Перед тем как подключать водонагреватель к водопроводу своими руками, необходимо вмонтировать фильтр механической очистки, чтобы в бак не попали кусочки окалины из водопровода или другие загрязнения, приводящие к порче установленного оборудования.

Подготовка к монтажу

При выполнении монтажных работ самое главное – обеспечить правильное соединение труб. Кроме этого, необходимо подобрать наилучшее место для установки водонагревателя. Также следует выполнить еще одно условие — запитать от электрощитка кабель, к которому и следует подключать бойлер, ведь это устройство требует отдельной электрической схемы для своего подключения.

Необходимые материалы

При выполнении установки оборудования используются самые простые материалы. Обычно для качественного выполнения монтажа необходимо применять:

• отрезок пластиковой трубы;
• латунные краны;
• переходники.

Для того чтобы выполнить работы по электрической части, достаточно заранее приобрести:

• медный кабель;
• необходимые элементы для крепежа к стенке;
• саморезы.

Виды бытовых водонагревателей

Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

Традиционно в бытовой практике применяются два вида нагревателей:

1. Накопительные.
2. Проточные.

Оба вида бойлерных систем отличается один от другого технологией нагрева.

Аппарат накопительного типа, оснащённый электрическим подогревателем (ТЭН). Подобное оборудование чаще всего применяется в бытовой сфере. Монтироваться может непосредственно в ванной комнате, если позволяют габаритные размеры

Накопительными нагревателями холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор.

Проточными агрегатами подогрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости.

Техническое устройство бойлера-накопителя

Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

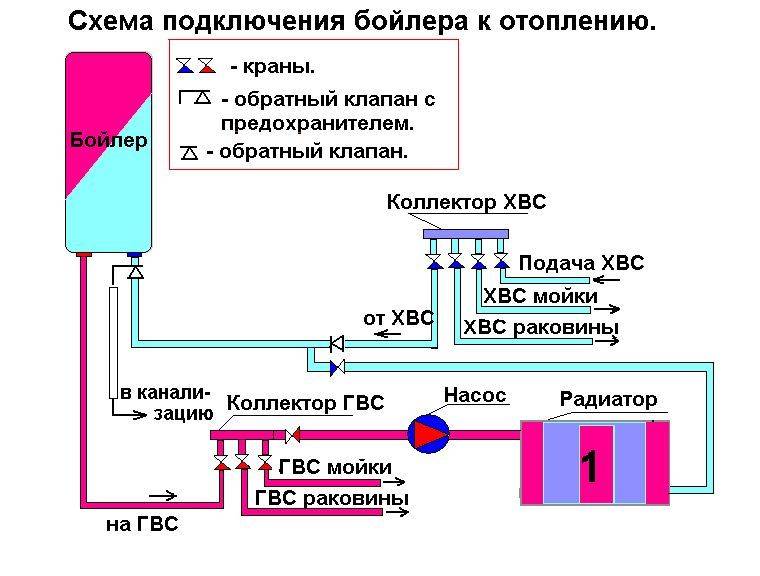

Более мощная и объёмная конструкция – установка косвенного нагрева. Понятно, что источником нагревающей энергии в данном случае является вода, поступающая из системы отопления. Однако при желании есть возможность подключить электронагрев

Конструкции бойлеров косвенного нагрева оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

Конструкционное исполнение аппаратов нагрева

Существуют конструкции бойлеров-накопителей предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

Последнее время быстро набирают популярность проточные водонагреватели. Пользователей привлекают их малые габариты, возможность упрощённой лёгкой установки. Под малые потребности водопотребления действительно удобные аппараты

Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы.

Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками – сквозными крепежами.

Горизонтальная бойлерная установка, применяемая для локального получения горячего водоснабжения. Здесь тоже предусматривается электрический подогрев и в данном варианте монтажа установлен расширительный бак, что является правильным решением

На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных  аппаратов маркируются соответствующим цветом – синим/красным.

Как включить уже установленный нагреватель

Итак, есть необходимость в использовании накопительного водонагревателя. Нужно выполнить следующие действия:

1. Перекрыть вентиль горячей воды, установленный на стояке. Если этого не сделать, то вода, обработанная устройством, поступит в общую систему водоснабжения. Закрывая вентиль, будет слышен конкретный звук, подтверждающий блокировку.
2. Далее открыть вентили в водонагреватель. Первым идет с холодной водой, затем открыть кран, подающий воду из бойлера в водоотводы.
3. После данных манипуляций включить прибор в сеть. Популярные модели бойлеров и водонагревателей автоматически начнут свою работу при правильной подаче воды.

Последовательность на схеме:

Кратко о принципе работы накопителя

Для правильного монтажа и подключения водонагревателя к инженерным сетям нужно знать устройство и принцип действия аппарата. Конструкция и схема работы выглядит так:

1. Основная емкость – нержавеющая либо стальная эмалированная – заполняется холодной водой через патрубок, выходящий в нижнюю зону бака.
2. При заполнении воздух полностью вытесняется в систему ГВС через заборную трубку горячей воды, расположенную в верхней зоне резервуара.

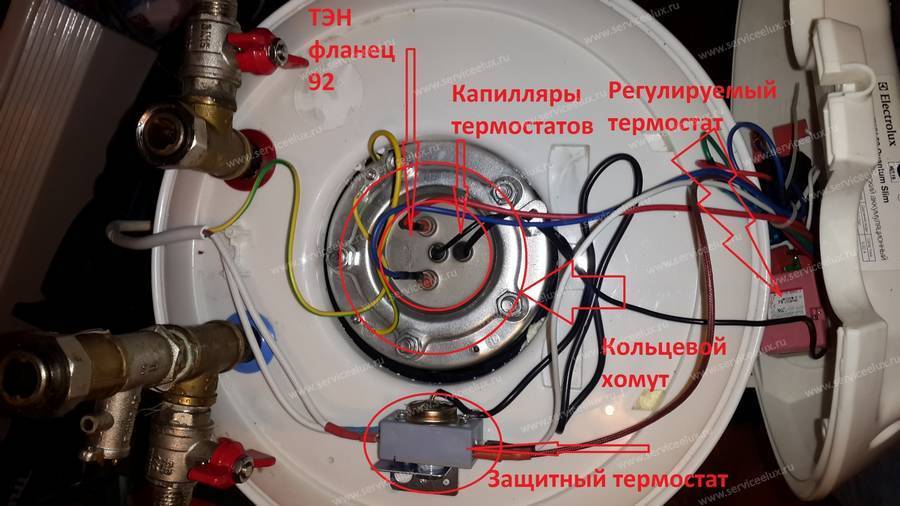

3. После включения бойлера вода греется трубчатым электронагревателем (сокращенно – ТЭН), встроенным в дно бака.
4. На одной площадке с ТЭНом установлен блок автоматики – погружной температурный датчик и термостат. Когда температура емкости достигает заданного порога, автоматика обесточивает ТЭН. После охлаждения воды на 3—5 °C термостат снова включает нагрев.
   Схема электронагревательного бака в разрезе
5. На входе из водопровода ставится группа безопасности бойлера. Деталь состоит из предохранительного и обратного клапана, функции – сбрасывать лишнее давление от расширения нагретой жидкости и не давать воде уходить из резервуара назад в трубу.
6. Рядом с ТЭНом располагается магниевый анод, предохраняющий металл бака от электрохимической коррозии. Снаружи емкость изолирована слоем полиуретана, потом закрыта декоративным кожухом, как показано на схеме в разрезе.

Устройство бойлеров вертикального и горизонтального типа идентично — заборная трубка находится вверху, подающая — внизу. Отсюда возникает главная проблема обслуживания любого накопительного водонагревателя – слить воду через кран невозможно. Вопрос решается разными способами в зависимости от схемы обвязки, которые мы рассмотрим далее.

Если нет водопровода

Во многих частных домах, и даже в крупных коттеджах частью водопроводной системы является накопительный бак.

Порой это единственная возможность обеспечить в доме нормальное давление воды в трубах. К такой системе можно также подключить накопительный водонагреватель, но при этом следует учесть ряд нюансов: расстояние от бака до бойлера, а также давление в водопроводе.

Если пространство между водонагревателем и баком составляет менее двух метров, можно использовать следующую схему подключения к водопроводу:

Но бывает и так, что расстояние между этими устройствами более двух метров. В этом случае между баком и краном следует поставить специальный предохранительный клапан, как показано на схеме:

Если расстояние между баком и накопительным водонагревателем превышает два метра, в схему подключения обязательно включают предохранительный клапан

Если давление в водопроводной системе дома превышает 6 бар, специалисты рекомендуют установить перед водонагревателем редуктор, который позволит понизить давление воды, поступающей в емкость для нагрева.

Водонагреватель и автономное водоснабжение

В частных домовладениях обычно применяется не централизованное, а автономное водоснабжение. В такой ситуации применение накопительного водонагревателя вполне оправданно и возможно. Но схема подключения должна быть немного изменена. Источником воды в таком случае обычно служит бак, установленный на чердаке или верхнем этаже.

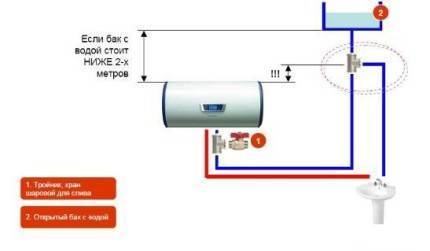

На этой схеме отражены особенности подключения к автономной водопроводной системе накопительного водонагревателя, если расстояние по вертикали между нагревательным прибором и резервуаром с водой составляет менее двух метров

Нужно измерить вертикальное расстояние между этим баком и водонагревателем. Если оно менее двух метров, то на выходе из бака устанавливают тройник, чтобы отвести часть холодной воды к нагревательному устройству таким образом, чтобы труба находилась выше уровня, на котором установлен нагреватель. Тройник с обратным клапаном и отводом для слива устанавливают на входе трубопровода холодной воды в устройство.

Если же расстояние от бака с водой до нагревателя по вертикали превышает два метра, то отвод выполняют ниже, чем уровень установки нагревателя. При этом на вводе холодной воды в устройство устанавливают тройник с отводом избыточной воды в канализацию, а чуть ниже присоединяют обратный клапан.

Эта схема демонстрирует вариант подключения накопительного водонагревателя в доме с автономной системой водоснабжения, если вертикальное расстояние между баком и нагревателем более двух метров

Перед установкой водонагревателя следует измерить давление воды в автономной системе дома. Если оно превышает уровень в шесть бар, необходимо дополнить схему установки специальным понижающим редуктором. Чрезмерно сильный напор воды, поступающей в нагреватель, может привести к поломке оборудования.

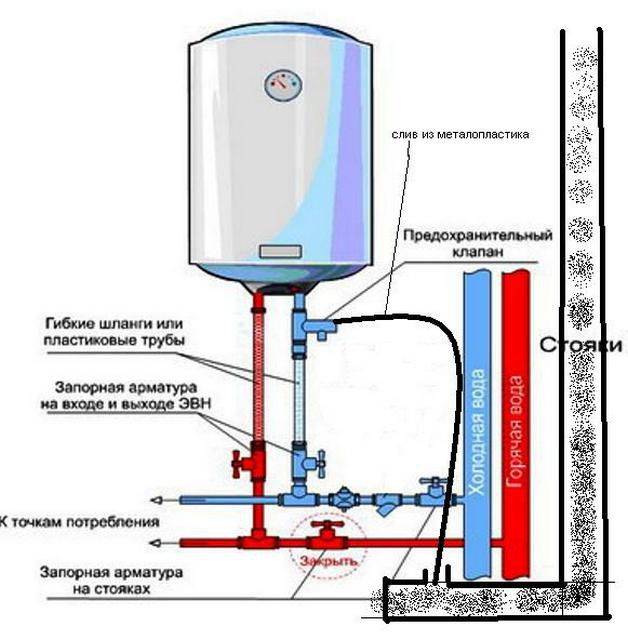

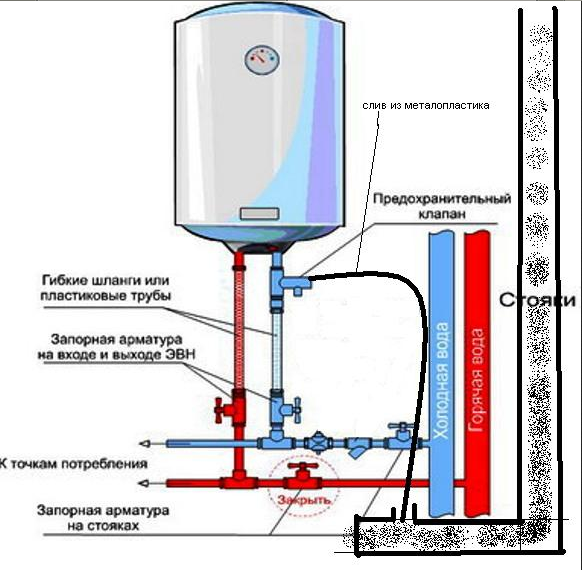

Схема подключения водонагревателя в квартире

Наличие в квартире централизованной водопроводной системы предполагает соблюдение схемы на основе элементов, представленных:

• трубой на ввод с однонаправленным предохранительным клапаном давления;
• выводным водопроводным шлангом для избыточного давления;
• смесителями;
• соединительной втулкой для водопровода;
• выводной трубой для горячей воды.

В процессе подключения и эксплуатации водонагревателя потребуется придерживаться нескольких несложных рекомендаций, данных производителем.

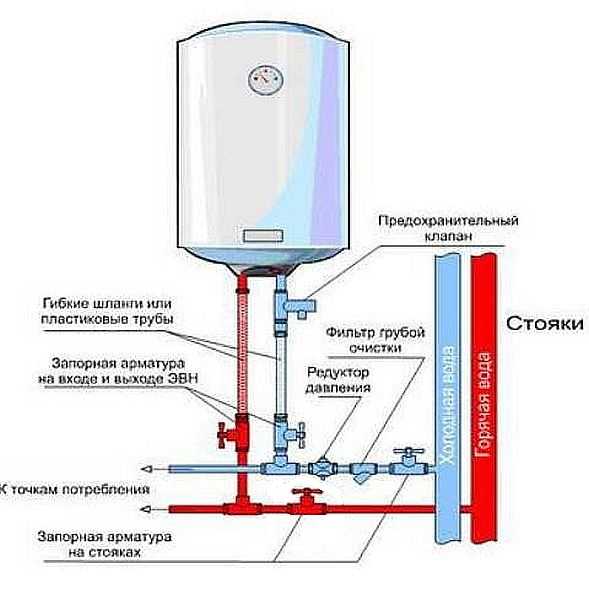

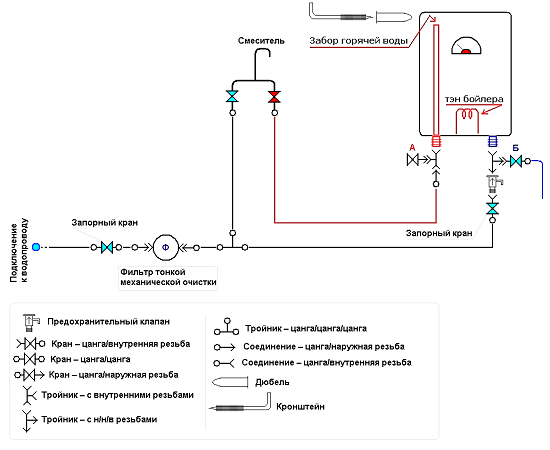

Схема подключения ЭВН к водопроводу

Важно запомнить, что подключение к электрической сети прибора, не заполненного водой, категорически запрещено, а жидкость, прошедшая через водонагревательное оборудование, не должна использоваться в пищевых целях. Чтобы процесс монтажа водогрейного прибора прошел беспроблемно, а само устройство могло эксплуатироваться максимально долгое время, нужно использовать рекомендуемые изготовителем оборудования детали.. Чтобы процесс монтажа водогрейного прибора прошел беспроблемно, а само устройство могло эксплуатироваться максимально долгое время, нужно использовать рекомендуемые изготовителем оборудования детали

Чтобы процесс монтажа водогрейного прибора прошел беспроблемно, а само устройство могло эксплуатироваться максимально долгое время, нужно использовать рекомендуемые изготовителем оборудования детали.

Правила эксплуатации и техобслуживания

Неисправности могут появиться как через несколько лет, так и через месяц. Особенно велик риск поломки при нарушениях эксплуатации прибора.

Чтобы электрическое оборудование работало исправно, необходимо следить за чистотой фильтра и время от времени очищать аэратор. Примерно один раз в год проводите профилактические работы: отключите водонагреватель, удалите накопившуюся грязь, продуйте трубы. Если необходимо, подтяните крепления.

У газовых колонок следите за чистотой теплообменника, меняйте уплотнители, очищайте горелку и запальную форсунку, меняйте водяные фильтры.

Если техобслуживание и простейший ремонт маломощного электроприбора можно производить своими силами, то контроль за работой газового водонагревателя лучше доверить работникам газовой службы, с которой заключен контракт.

Особенно не стоит рисковать, если возникла проблема недостаточного напора воды, засорилась водопроводная арматура или теплообменник покрылся известковым налетом.

Подготовка прибора к работе

Для подготовки водонагревателя к работе необходимо удалить из вторичного контура скопившийся в нем воздух, иначе при нагревании воздушные пузырьки будут перемещаться по теплоносителю и станут причиной неприятного шума.

Для этого нужно до отказа заполнить водонагревательный контур водой. При этом до полного наполнения емкости кран с горячей водой остается открытым.

По завершению монтажных работ и подключения аппарата еще раз проверяем качество соединений всех узлов и проводим пробный запуск прибора

Накопительный электронагреватель – практичное решение для обеспечения дома горячей водой. Разные типы устройства могут быть подключены как к водопроводу, так и к накопительному баку с водой или насосу.

Монтаж оборудования может быть проведен самостоятельно, особенно если у домашнего мастера есть опыт проведения сантехнических работ

Важно точно соблюдать инструкции производителя и правильно провести монтаж и подключение нагревателя

Только тогда устройство будет служить своему владельцу долго и бесперебойно.

Подключение бойлера к стальному водопроводу

На сегодняшний день благодаря наличию современных технологий, подключение накопительного бойлера к водопроводу из стальной трубы возможно даже без использования сварочного аппарата.

Для этого используются специальные тройники – «вампиры», которые монтируются непосредственно на поверхности стальных труб. Благодаря использованию устройств подобного рода можно своими руками выполнить подключение любой бытовой техники к водопроводу из металлических труб.

Тройники – «вампиры» похожи на металлические хомуты на боковых сторонах, которых установлены патрубки с готовой резьбой. Тройники крепятся на нужном участке трубы, заранее очищенном от ржавчины, краски и других загрязнений. При монтаже используется резиновая подложка, а сама конструкция фиксируется с помощью винтов.

После установки таких тройников электродрелью со сверлом по металлу и специальной защитной втулкой в металлической трубе высверливается отверстие подходящего диаметра. Естественно, что такие работы должны проводиться только при перекрытой подаче воды. После этого на резьбу накручивается кран, от которого идёт шланг соединяющий водопровод с бойлером.

Установка проточного электрического водонагревателя

Весь процесс можно разбить на три стадии:

1. Вешаем водонагреватель на стену.
2. Подводим к устройству холодную воду.
3. Подключаем аппарат к электросети.

Что нам понадобится:

• Дрель и сверло по бетону.
• Дюбели и анкера.
• Молоток с отверткой.
• Медный трехжильный провод с двойной изоляцией. Сечение в 2,5 квадрата.
• Газовый и рожковый ключ (22).
• Евророзетка. Выбирайте с заземлением (заранее позаботьтесь, чтобы оно было подведено к точке).
• Плоскогубцы.
• Лента фум.
• Труба. В данном случае металлопластик.
• Тройник, вентиль и кран.

Обычно водонагреватели размещаются в кухне или ванной комнате. В первом случае зачастую бывает удобно установить аппарат в нижний угловой шкаф. При этом крепить устройство желательно не к стенке шкафа, а к самой стене сквозь МДФ.

Водонагреватели не любят, когда их располагают в наклонном положении или на ребре. Такие эксперименты приводят к тому, что вода, поступающая в устройство, не закрывает полностью ТЭНы, вследствие чего они быстро сгорают.

Прежде чем приступать к монтажу, необходимо разметить место креплении и дрелью просверлить отверстия под анкера. Собрать крепеж и при помощи дюбелей и анкеров зафиксировать его. Теперь можно повесить водонагреватель на место.

Подключение электрического бойлера

Важно знать, как правильно подключить водонагреватель своими руками. Принцип работы несложен, поэтому при монтаже не должно возникнуть никаких проблем. На начальном этапе подключения необходимо выполнить такие работы:

На начальном этапе подключения необходимо выполнить такие работы:

выбрать место установки устройства

Важно, чтобы все соединительные элементы имели прямой доступ, так как это позволит легче ремонтировать или обслуживать оборудование;
подготовить стену, на которой будет установлен электрический бойлер. Она должна быть прочной, чтобы выдержать вес бака;
непосредственно в месте установки прибора подготовить трубу водоснабжения. В другом случае придётся устанавливать дополнительные трубы.

В другом случае придётся устанавливать дополнительные трубы.

Как подключить водонагреватель: подготовка

Свою работу стоит начать с подбора нужных инструментов и материалов. Их набор разнится в зависимости от используемых труб.

Обязательно перед началом работ обзаведитесь следующими инструментами:

• трубы;
• вентили, тройники, уголки;
• шаровой кран;
• набор ключей;
• разводной или газовый ключ;
• труборез или паяльная станция (в зависимости от используемого типа труб).

Проще всего работать с металлопластиковыми трубами, которые можно резать даже обычным ножом. Чтобы врезаться в такой трубопровод, достаточно отрезать кусок трубы и установить тройник. Никаких паяльников или специального оборудования не нужно. Наиболее сложный – металлический водопровод. Отрезать трубы из металла сложно, также понадобится хомут, чтобы сделать ответвление для бойлера.

Последовательность действий

Сразу стоит упомянуть, что приведенная ниже последовательность запуска верна как для проточных, так и для накопительных нагревателей. Пара нюансов – в случае с первым типом не придется ждать заполнения бака водой, и закрывать кран во 2-м пункте.

1. Начать следует с отключения подачи горячей воды, которая поступает из городской системы снабжения. Если пропустить этот шаг нагретая бойлером вода будет уходить в общий стояк, невзирая на обратный клапан.
2. Открываем кран с горячей водой. Ждем, пока с труб стечет оставшаяся в них жидкость. Закрываем кран.

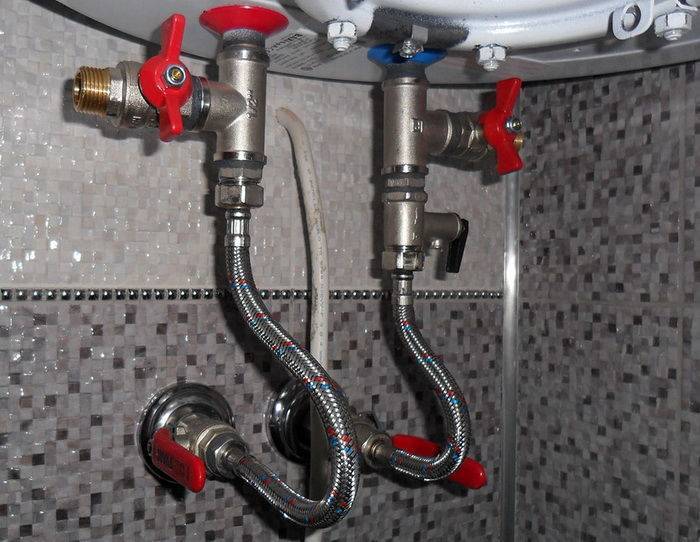

3. Ко дну бойлера подходят две трубы. Одна, отмеченная синим кольцом, – подводная, другая, с красным маркером, служит для подачи в трубы горячей воды.
4. Открываем вентиль на подводной трубе. Вода начинает поступать в накопитель аппарата.
5. Далее, раскручиваем второй вентиль на бойлере. Позволяя водичке, выходить в трубы.
6. На смесителе открываем горячую воду. Ждем, пока из системы выйдет воздух, и потечет ровная струя воды. Перекрываем воду.
7. Подключаем нагреватель к электрической сети и выставляем нужный температурный режим.

В доме, где нет горячего водоснабжения, первый шаг необходимо пропустить. Последующие включения нагревателя будут, происходит по той же схеме. Единственное отличие в 6-м пункте. Тогда из бака нагревателя начнет выходить не воздух, а застоявшаяся вода.

Выбор режима нагрева

Выставляем режим нагрева. Главное, в этом вопросе выставлять температуру воды, комфортную для пользователя. Однако, приведем несколько советов, выполнение которых, позволит существенно продлить срок службы прибора. Тем самым сэкономить на будущих ремонтах.

• Как можно реже выставляйте температуру 30–40 градусов. В таких условиях, внутри накопительного бака, будут быстро развиваться бактерии. Это приведет к появлению неприятного запаха плесени. Стенки покроются грибком, который трудно вывести.
• Оптимальный режим работы, 55–60 градусов. В таком диапазоне температур на нагревательном тэне будет образовываться меньше накипи. Снизится риск появления плесени. Он комфортен для человеческой кожи.
• Один раз в неделю на бойлере необходимо выставлять 90 градусов. Выжидать пару часов, и возвращать прежний режим. Это делается для полного уничтожения бактерий в накопительном бачке.
• Некоторые приборы обладают экономичным режимом работы. Нагреватель в этом случае не потреблять меньше электроэнергии. Будут выставлены настройки, как в пункте 2 и речь идет о снижении риска поломки.
• В случае нагревателя, проточного типа, регулировка температуры производится также напором воды.
