Внутренняя или наружная прокладка
Одно из преимуществ полипропиленового водопровода — его можно без проблем замоноличивать в стены и пол. Этот материал не подвергается коррозии, не реагирует ни с какими материалами, не проводит блуждающие токи. В общем, если соединение сделано правильно, можно без проблем трубы прятать в стену или в пол. Вся загвоздка в том, чтобы качественно сделать соединение.
Полипропиленовый водопровод можно прятать в стены или в пол
Чтобы удостовериться в том, что собранная система не потечет, ее проверяют — проводят опрессовку избыточным давлением. Для этого есть специальные аппараты. Они подключаются, закачивают воду, повышают давление. Под этим давлением водопровод оставляют на несколько дней. Если никаких протечек не обнаружилось, значит при рабочем давлении все работать будет долго и без проблем.
Правила монтажа
Перед началом работ надо составить схему, на ней отметить все необходимые фитинги и элементы системы (счетчики, фильтры, краны и т.д.), проставить размеры участков трубы между ними. По этой схеме затем считаем чего и сколько необходимо.
При закупке трубы берите с некоторым запасом (метр-два), фитинги можно брать точно по списку. Не помешает договорится о возможности возврата или обмена. Это может понадобиться, так как часто в процессе, монтаж водопровода из полипропиленовых труб подкидывает какие-то сюрпризы. Они связны в основном с недостатком опыта, а не с самим материалом и случаются довольно часто даже с мастерами.
Пластиковые клипсы берут того же цвета
Кроме труб и фитингов, нужны будут еще клипсы, которыми крепят все к стенам. Они устанавливаются на трубопроводе через 50 см, а также возле окончания каждого отвода. Эти клипсы есть пластиковые, есть металлические — скобы и хомуты с резиновой прокладкой.
Для открытой укладки трубопровода в технических помещениях удобнее использовать скобы, для лучшей эстетики — для открытой прокладки труб в ванной или на кухне — используют пластиковые клипсы того же цвета, что и сами трубы.
Металлические хомуты хороши в технических помещениях
Теперь немного о правилах сборки. Саму систему можно собирать сразу, нарезав отрезки труб нужной длинны, постоянно сверяясь со схемой. Так удобнее паять. Но, при недостатке опыта, это чревато ошибками — надо точно отмерять и не забывать добавить 15-18 миллиметров (зависит от диаметра труб), которые заходят в фитинг.
Потому рациональнее нарисовать систему на стене, обозначить все фитинги и элементы. Можно даже приложить их и обвести контуры. Так будет проще оценить саму систему и выявить недостатки и ошибки, если они есть. Данный подход более правильный, так как дает большую точность.
Далее трубы нарезают по мере необходимости, фрагменты из нескольких элементов соединяют на полу или рабочем столе. Потом готовый фрагмент устанавливают на место. Такая последовательность действий наиболее рациональна.
И о том, как быстро и правильно отрезать участки трубы нужной длинны и не ошибаться.
Гидравлический расчет водоснабжения квартиры
Под гидравлическим расчетом водопровода подразумевается расчет трех параметров:
- расход воды в отдельных участках трубопровода;
- скорость движения воды в трубопроводе;
- диаметр труб, при котором спад напора будет приемлемым.
Если, учитывая потери на движение по трубопроводу, напор окажется ниже нормы, потребуется установка на подаче воды побудительного насоса.
Выстроенные на сгонах-тройниках водопроводящие коммуникации проще монтировать и скрывать от взгляда. Однако последнему водопотребляющему прибору напора может не хватить (+)
Установить нормативный расход воды по определенному сантехническому оборудованию можно либо из его техпаспорта, либо, в обобщенном формате, по СП 30.13330.2012 (приложение А1).
Сведения по нормативному расходу из названного приложения, применимые к бытовой сантехнике, указаны в таблице на картинке.
Чем больше оборудования подключено к водопроводной сети и чем чаще оно используется одновременно, тем болеевелик риск недостаточного напора. Особенно это касается последовательных трубопроводов (+)
Поскольку в квартире сантехнические приборы состоят в контуре одной водопроводной сети и предполагается их одновременное использование, расходы по ним суммируются.
К примеру, в составе квартирной сети водоснабжения имеются умывальник, душ и унитаз, одновременная работа которых вполне возможна. Суммируем наибольшие секундные расходы двух первых приборов: 0,15+0,2=0,35 л/с.
В отношении унитаза в таблице приводится максимальный расход воды в секунду для слива, не для набора бачка. Поэтому нужно пересчитать в секунды среднечасовой расход по этому сантехническому прибору: 4:3600=0,0011 л/с. Общий секундный расход по трем приборам составит: 0,35+0,0011= 0,3511 л/с.
Комплектующие для монтажа канализационных труб
Рассмотрим различные уголки и стыки для пластиковых труб канализации, при помощи которых производится монтаж.

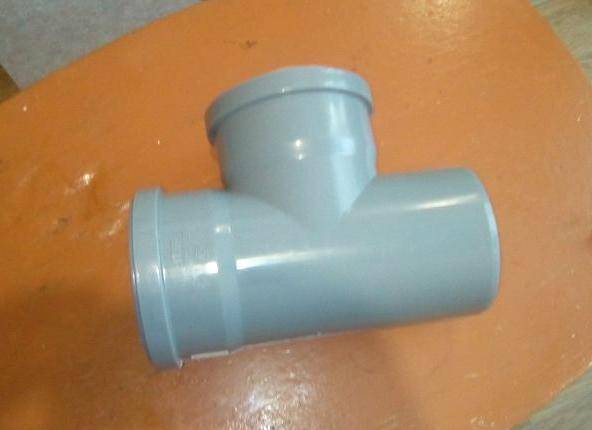

Тройник 90 градусов, диаметры: 32, 40, 50, 110 мм. Одна из основных и часто встречающихся запчастей. Используется
для организации отвода на унитаз и в прочих решениях. Зачастую приходится слышать от “очень опытных” сантехников,
что выпуск на унитаз не должен входить горизонтальный лежак (трубу) под углом 90, иначе будут постоянные засоры.
Со всей ответственностью могу заявить: это не так – в моей практике имеется великое множество подключений унитаза
таким тройником и во время эксплуатации нет никаких намеков на засоры.
Вообще, у сантехников существует правило: по возможности не делать на “каналье” углы 90, лучше поставить два уголка
по 45. Это действительно так и стоит придерживаться этого правила, однако в случае с унитазом, в 9 из 10 случаев
технически удобнее сделать подключение именно тройником 90 градусов. И ничего страшного в этом нет!

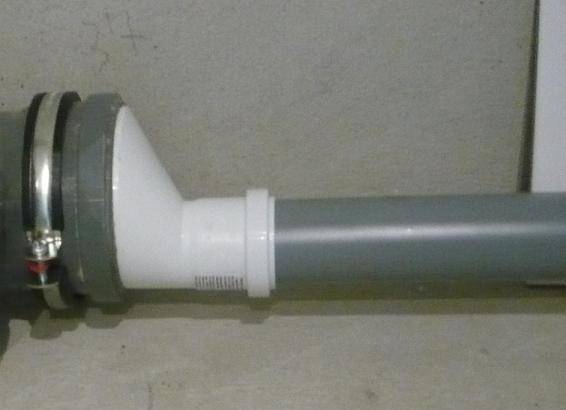

Муфта переходная эксцентриковая 110-50 мм., именуемая в народе “бутылочка”. Предназначена для перехода со 110-й
трубы на 50-ю. В канализации санузла применяется, как правило, после организации вывода на унитаз – далее 110-й диаметр
без надобности и монтаж продолжается пятидесятым.
На фото выше мы видим узел в сборе: крестовина 110-110-110-50 и “бутылочка”. Таким образом организован вывод
на унитаз, продолжение лежака D50 налево и вывод D50 вверх. Верхний вывод в приведенном примере используется под слив
стиральной машинки.
Во время приобретении крестовины нужно быть внимательным: они различаются на левые и правые.

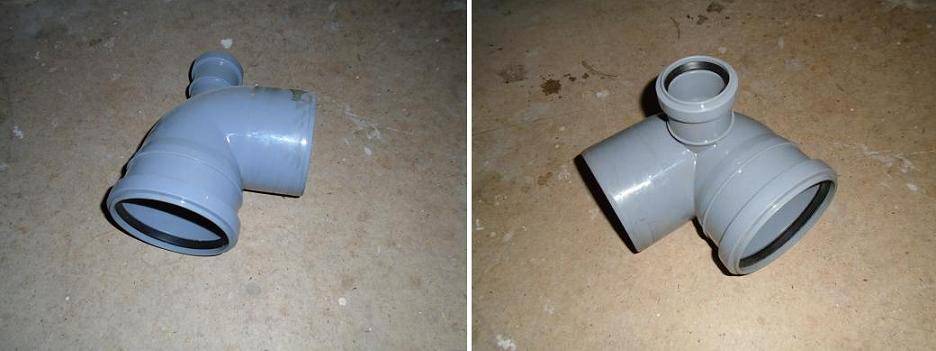

Помимо крестовины и бутылочки существует множество вариаций переходов со 110 мм. на 50 мм. Большинство
из этих соединителей различаются на левые и правые. Некоторые примеры ниже:
В отличие от тройников 110 мм., для диаметра 50 мм. и меньше лучше использовать плавные углы 45 градусов –
технически нет никаких препятствий для использования двух углов по 45 вместо одного 90.
Независимо от диаметра трубы (32, 40, 50 или 110 мм.), углы 45 и 90 градусов не единственные. Существуют
углы 30, 67, 87 градусов. Благодаря им решаются различные монтажные задачи, когда по задумке нужно повернуть
трубы на угол, отличный от прямого.
Стоит заметить, что в последнее время появилось великое множество вариаций углов и переходов, показать все
существующие – практически не возможно.
Все чаще встречаются канализационные трубы и фитинги белого цвета. Они отлично стыкуются с серыми и
отличаются только цветом толщиной стенок. Стенки этих труб более толстые, поэтому движение сточных вод происходит
более бесшумно.
Теперь обсудим крепление труб. Стандартно существует два вида кронштейнов для крепления канализационных труб –
регулируемые и нерегулируемые.
Нерегулируемые пластиковые клипсы используются преимущественно для крепления на стены, ведь нет возможности
создавать уклон при креплении на пол. Хотя “смекалистый” мастер найдет способ закрепить клипсы на полу, на
разной высоте – при безвыходности можно крепить клипсы на бруски разной толщины.
Размеры хомутов стандартные, под трубы D32, D40, D50 и D110.
Больший простор для действий дает хомут трубный на шпильке: регулируемый в небольших пределах диаметр, регулируемая
высота крепления на пол или крепление на стены. Эти крепления весьма универсальны и подходят для любых труб, не только
канализационных. Размеры, подходящие для пластиковой канализации:“1” (регулируемый диаметр 32-36 мм. для крепления D32) “1¼” (38-43 мм. для крепления D32 в раструбе и для D40) “1½” (47-51 мм. для раструба D40 и для D50) “2” (57-61 мм. для раструба D50) “4” (110-116 мм. для D110)
Шпильки у данных хомутов встречаются разной длины, с резьбой М6-М10. Порой удобно приобретать длинную шпильку
отдельно и делать нужную длину самостоятельно.
Крепления стоит располагать возле раструбов (или на раструбах непосредственно). Обычно достаточно одного крепления
на одно горизонтальное колено. При закреплении на раструбе (как на первом фото публикации), собранные трубы будет
сложно разобрать без расслабления хомутов, нужно это учитывать.
Виды разводки труб в ванной комнате
Чтобы сделать разводку труб в туалете и ванной можно использовать три различные схемы: коллекторную, последовательную или систему с проходными розетками. Последняя имеет ограниченное применение и используется только в частных домах.
Поскольку требует монтажа дополнительного насоса, который предназначен для подпора воды, и предполагает укладку трубопровода большей, чем у аналогов длины. Наиболее часто используются две первые схемы.
Рассмотрим их более подробно.

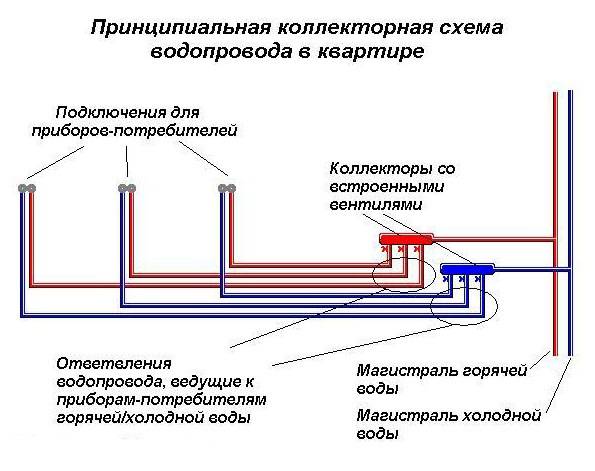

Коллекторная схема разводки труб в ванной предполагает подключение каждого потребителя через индивидуальную подводящую пару, что очень удобно и практично
Коллекторная
Предполагает параллельное подключение каждого сантехнического прибора к магистральным трубам. Считается наиболее практичным и надежным вариантом, поскольку каждый потребитель подключен через индивидуальную подводящую пару.
В результате подача воды к оборудованию может быть отрегулирована с помощью кранов, а при необходимости и полностью перекрыта. Подводящие трубы в коллекторной разводке имеют минимальное количество соединений, есть возможность проведения скрытой прокладки.
Регулирующие краны помещаются на небольшой коллектор, который обычно убирается в специальный шкаф.
Преимущества такой разводки очевидны: ремонт или сервисное обслуживание сантехнического оборудования может проводиться поочередно, без отключения ванной комнаты от водоснабжения.
Есть у системы и недостатки. Прежде всего, это достаточно затратный вариант, поскольку на каждое подключение к коллектору понадобится приобрести и установить запорные краны. Кроме того, сама разводка получается более сложной и требует точного расчета.
Обычно коллекторную систему проектируют и выполняют профессионалы.

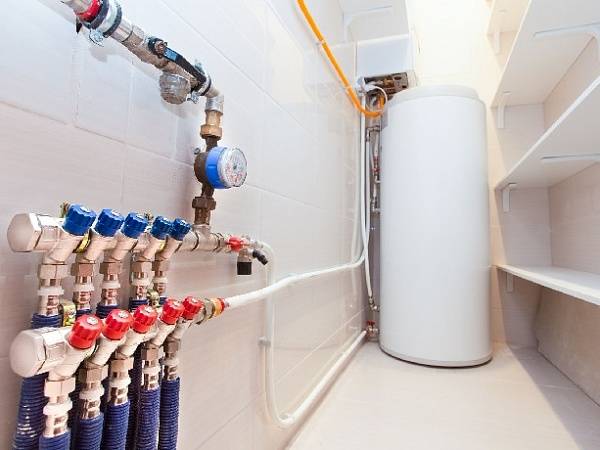

Запорную арматуру удобно убрать в специальный коллекторный шкаф, который можно вмонтировать в стену. Так он будет совершенно незаметен и не испортит общий вид комнаты
Последовательная

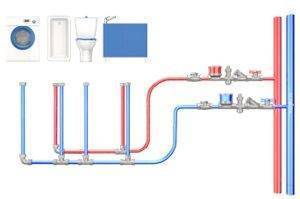

Выполняется путем последовательного подключения каждого сантехнического объекта к основной магистрали через отдельный тройник. Подходит исключительно для помещений с небольшим количеством потребителей.
Может быть выполнена после того, как в санузле окончены отделочные работы, поскольку реализуется преимущественно открытым способом. Последовательная разводка предельно проста и отличается компактностью и небольшим количеством соединений.
В процессе монтажа магистраль прокладывается от одного прибора к другому с выводом подводящих труб из тройников. Очень экономичный по количеству труб и дополнительных материалов вариант. Недостатком системы считается ее возможная неудовлетворительная работа в случае активации большого количества точек забора воды.
Например, при наличии в схеме разводки стиральной машины, унитаза, бойлера, смесителей на ванну и на раковину при их одновременном или даже частичном включении может возникнуть дефицит напора воды, что приведет к некорректному функционированию оборудования.
С чего начать
Водопровод представляет собой систему, состоящую из труб и технических устройств, таких, как:
- запорная арматура,
- фитинги,
- фильтры,
помогающие наладить подачу воды в нужные части жилья.
Схемы разводки бывают:
- тройниковая — классический вариант обустройства разводки водоснабжения;
- коллекторная — современный вариант оборудования водопровода.
Подготовительным этапом перед проведением работ является составление схемы разводки труб (примерная цена на полиэтиленовые для водопровода).
Схему обязательно прорисовывают на бумаге, не забывая учесть нюансы:
- Количество фитингов (про цанговые для медных труб прочитайте здесь).
- Размер помещения.
- Места установки фильтров и счетчиков.
- Диаметр и длина труб.
- Места поворотов и изгибов прокладываемых труб.
- Места установки сантехники и размеры.
Распространенные ошибки при монтаже
Составление проекта водопроводной системы, и коллекторной, и тройниковой, лучше всего поручить профессионалам, знакомым со строительными нормами и способным выполнять гидротехнические расчеты. Но даже самый лучший проект окажется бесполезным, если при его реализации допущены ошибки.
Запорные краны – часть любой схемы водоснабжения: и последовательной, и коллекторной. Они устанавливаются на входе в водопроводную систему, а также перед каждым сантехническим прибором
Например, некоторые горе-мастера, движимые мыслью о неразумной экономии, пренебрегают требованием утеплять трубы горячего водоснабжения, которые уложены под полом или в толще стен.
В итоге часть тепловой энергии передается окружающим трубу материалам, что ухудшает качество воды. Кроме того, конденсат с поверхности труб без теплоизоляции может повредить отделку помещения.
Во время выполнения монтажных работ опытные мастера рекомендуют закрывать концы труб, которые еще не установлены, чтобы в них не попал мусор. Отсутствие этой предохранительной меры может привести к тому, что сразу же после монтажа водопровод придется тщательно и долго промывать или даже ремонтировать.
Во время пайки полипропиленовых водопроводных труб следует помнить о том, что небольшие загрязнения или влага в месте пайки могут существенно ухудшить качество работ
Если необходима пайка пластиковых труб, все работы следует выполнять в чистом помещении, чтобы избежать загрязнений. Недопустима также пайка труб, на которых присутствует хотя бы незначительное количество влаги. Капля воды или частички мусора в месте пайки могут значительно ослабить соединение и ухудшить его качество.
Не стоит проектировать систему водопровода таким образом, чтобы все трубы проходили через перекрытие через одно общее отверстие. Это может ухудшить характеристики работы водопровода. Профессиональные проектировщики подобных ошибок никогда не совершают.
Составляя план разводки, необходимо проследить, чтобы трубы не перекрывали доступ к местам соединений. Это существенно облегчит выполнение ремонта в случае протечки
Недостаточное количество запорных устройств также может доставить множество неприятностей в ходе монтажных работ. Такая арматура в обязательном порядке должна присутствовать перед каждым прибором, на который подается вода, а также для каждого стояка. Если в доме имеется не один, а несколько санузлов, можно установить запорный кран для каждого из них.
Одновременно с системой водопровода обычно проектируют и устраивают канализацию. Нужно проследить за тем, чтобы трубы и стояки отдельных систем не перекрывали друг друга. В дальнейшем это облегчит уход и проведение ремонтных работ.
Примеры схем
Разводка труб в каждой квартире даже в типового дома индивидуальна — по разному расставлена сантехника и бытовая техника, естественно и схема будет другая. В действительности все не так сложно, надо только определиться с основными параметрами схемы — куда надо подвести воду и видом разводки — параллельно будете тянуть или последовательно. Далее уже все диктует положение потребителей. Чтобы было немного проще добавим еще несколько схем и фото.

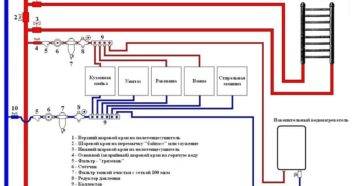

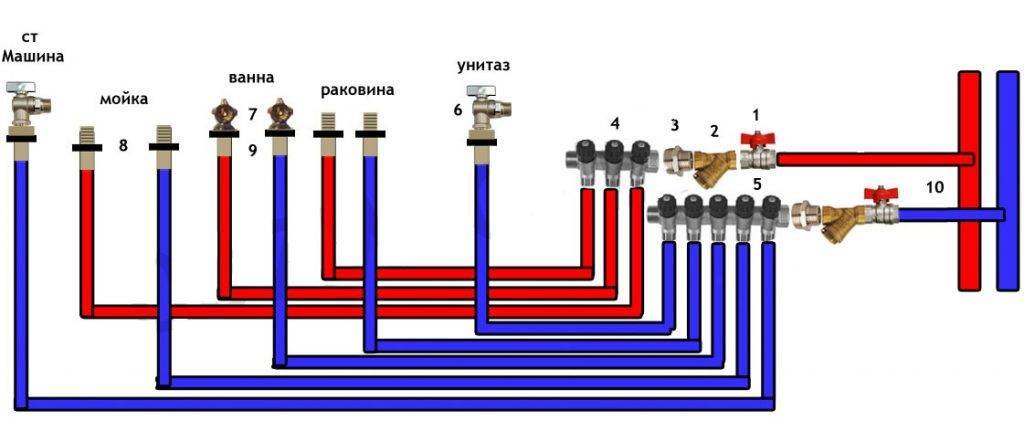

Пример разводки труб по коллекторной схеме
Особенность этой схемы — на полотенцесушитель идет более толстая труба от ГВС. Сделано это чтобы обеспечить лучший нагрев.

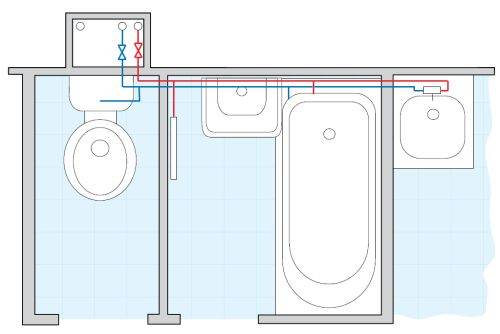

Пример последовательной разводки — комплектация на входе в квартиру для повышения безопасности
При подводе к месту установки смесителя надо точно выдерживать расстояния
При скрытом монтаже водопровода часть труб можно спрятать в полу. Ремонтировать их будет невозможно, зато красиво…
Трубы укладывают параллельно
На каждый отвод ставится вентиль
Способ спрятать трубы в ванной, проложенные вдоль стены
Схема прокладки
Последовательная разводка трубВ помещениях используют 2 типа разводки труб:
- последовательный;
- параллельный.
Последовательное подключение осуществляется в одной точке с отводом от основной трубы, используя тройники для веток трубопровода. Это наиболее экономная система, но при одновременном подключении нескольких потребителей возможно резкое понижение напора воды в сети.
Параллельная схема разводки трубДля сохранения стандартного давления в трубопроводе возможно подключение, осуществляемое с использованием параллельной, более производительной и емкой, схемы от коллектора-гребенки, представляющей собой ряд вентилей, регулирующих подачу на отдельные ветви. Обычно для изготовления «гребенок» используют металлопластик или полиэтилен.
Схема разводки составляется с учетом всех изменений, произведенных во время ведения работ, и должна содержать точную информацию о трубопроводе. При строительстве жилого дома схема водоводной разводки труб включается в общий проект строения.
В схеме отображается:
- прокладка труб холодного и горячего водоснабжения;
- сливы и предохранительные клапаны;
- местоположение контрольных приборов;
- арматура специальная;
- точка входная разбора воды от централизованного водовода;
- схема запасного водовода;
- вход и выход подачи воды.
Возможно, Вам будет также интересна статья о выполнении разводки труб в ванной своими руками.
Статью об особенностях коллекторной разводки труб водоснабжения в квартире читайте здесь.

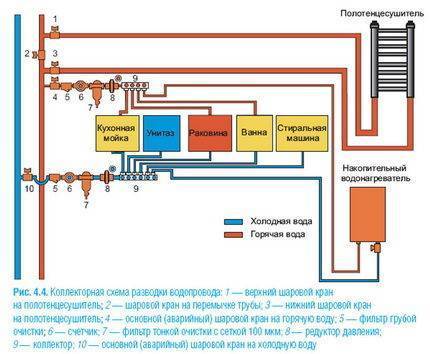

Коллекторная схема
Тройниковая схема разводки подойдет только для небольшого жилого помещения, в большой квартире или в доме она вызовет огромное количество неудобств.
Для помещений с большим количеством точек потребления воды и имеющих достаточно просторную площадь, стоит предпочесть коллекторную схему развода труб водоснабжения.
Такая система водоснабжения (с накопительным баком в частном доме) в квартире подразумевает подведение к каждой точке водопотребления отдельных труб.
Для создания этой системы потребуется установить на месте подключения квартирного водопровода к центральному коллектор — устройство, имеющее один ввод и несколько выводов.
Подбирается он, индивидуально, с учетом точек водопотребления, бытовой техники и сантехнического оборудования (запорная арматура для бачка унитаза описана на этой странице).
При этой разводке труб, каждый кран, находящийся в помещении, будет подавать воду в нужном количестве и под достаточным напором, вне зависимости от того, использует ли кто-либо из семьи воду в данный момент.
У схемы масса преимуществ:
- при таком варианте оборудования водопровода можно отключить воду в отдельном месте ее потребления, при этом, не нарушая водоснабжение остальных санузлов;
- обеспечивается давление без перепадов, поэтому не стоит переживать, что вас обдаст кипятком в ванне из-за открытия кухонного крана;
- коллектор и управляющие краны располагают в отдельном помещении или сантехническом шкафу, поэтому доступ к ним удобен и прост;
- систему легко отремонтировать (при необходимости), риск поломок снижен, а протечки быстро обнаруживаются и купируются путем перекрытия воды.
- к недостаткам такого варианта организации водопроводной разводки относят немалый размер и крупные финансовые затраты, необходимые для установки.
Зато, основные трубы можно спрятать в пол, даже под стяжку — риск их повреждения ничтожно мал.
Варианты монтажа
Разводка труб водоснабжения по коллекторной (лучевой) схеме проводится по такому принципу:
центральная ветка соединяется с коллектором, к которому присоединяются отдельные для каждого места потребления воды приборы.
В квартире, коллекторы, нередко устанавливают позади унитаза, за смывным бачком — это удобно и не отнимает площадь пространства.
Установка происходит по следующему алгоритму:
- То место, где коллекторная система соединяется с трубой центрального водоснабжения, оборудуется краном, который при надобности позволит перекрыть водоснабжение.
- Следом, устанавливается фильтр грубой очистки, который задержит грубые соединения, способные повредить домашнее оборудование.
- После фильтра для предварительной очистки располагают счетчик (прибор учета).
- Теперь требуется вмонтировать еще один фильтр, который не позволит нерастворимым частицам небольшого размера попасть в домашний водопровод (про систему очистки воды с обратным осмосом для дома прочитайте здесь).
- Далее устанавливается обратный клапан, который не даст воде вернуться в центральную трубу, если давление в водопроводе снизится.
- Последним устанавливается сам коллектор, каждый отвод которого снабжается отдельным краном для частичного перекрытия подачи воды.
При составлении проекта лучевого водоснабжения важно учесть количество водопотребляющих точек и расстояние прибора до каждой из них. Оптимальным вариантом считается установка коллектора в месте, которое расположено близко от подавляющей части точек потребления воды, что позволит обойтись меньшим количеством труб
Оптимальным вариантом считается установка коллектора в месте, которое расположено близко от подавляющей части точек потребления воды, что позволит обойтись меньшим количеством труб.
Выбирая коллектор, обратите внимание на количество отводов — их число должно быть равно или выше, чем количество точек водопотребления в квартире. В случае, если использовать часть отводов планируется не сразу, то незадействованные отводы закрываются специальными заглушками
В случае, если использовать часть отводов планируется не сразу, то незадействованные отводы закрываются специальными заглушками.
При обустройстве разводки труб водоснабжения по любой из предложенных выше схем подача воды в квартиру из центрального водопровода перекрывается.
После завершения монтажа тестировать водопровод перед эксплуатацией желательно с помощником — так, заметив недостатки в схеме или протечки, можно за кратчайшее время успеть перекрыть воду.
Внутренний водопровод
Сложность разводки воды по дому связана с количеством потребителей (кранов и смесителей) и местом их расположения. Поэтому в первую очередь необходимо разработать схему. Это наиважнейший этап в процессе проведения монтажных работ, которым пренебрегать не стоит. Ничего сложно в составлении схемы нет. Надо просто вооружиться рулеткой и измерить расстояния от потребителей до мест подключения каждого прибора.
Все это перенести на бумагу с учетом размеров и конфигурации прокладки труб. Схема точно покажет, какое количество труб и фитингов надо будет использовать в монтажном процессе, где произойдет отклонение от прямолинейной разводки, где будут установлены проходы через несущие и ненесущие элементы здания. И чем больше помещений задействованы в водопроводной системе, тем сложнее будет схема.

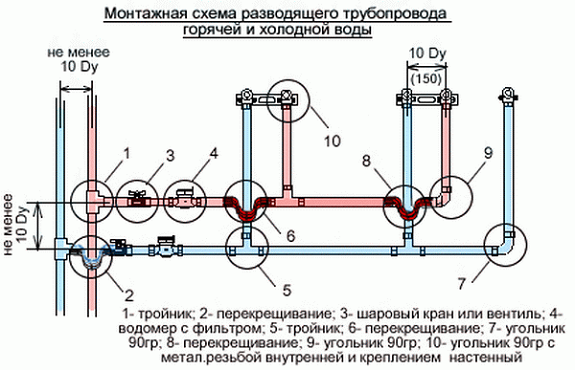

Одна из схем водопроводной разводки
