Регулировка давления в системе водоснабжения частного дома

Зачем нужно понижать давление

Согласно СП 30.13330.2012, дaвление на водоснабжении (холодном или горячем), у любой точки водоразбора не может превышать значения в 4,5 атмосферы. Документ делает исключение для зданий, возводящихся в условиях уже имеющейся многоэтажной застройки: в них вода может подаваться с давлением до 6 кгс/см2.

Этот документ устанавливает нормы давления воды

Нижняя граница допустимого давления должна обеспечивать работоспособность применяющейся санитарной и бытовой техники. Соответствующие данные должен поставлять производитель этой техники. При отсутствии таких данных, минимальное дaвление в точке водоразбора жилого здания устанавливается равным 2 кгс/см2.

Минимальное рабочее дaвление проточного водонагревателя Atmor Basic — 0,3 кгс/см2

Далее: избыточное давление в одну атмосферу способно поднять воду на высоту 10 метров. 4,5 атмосферы соответствуют водяному столбу в 45 метров, или 15 этажам жилого дома.

Расчет высоты столба воды при давлении в 1 кгс/см2 (760 миллиметров ртутного столба)

А теперь давайте подумаем, как можно обеспечить водой с соответствующим действующим нормам давлением все этажи того же 15-этажного здания.

• Если на вводе и, соответственно, на нижнем этаже дома, создается напор в максимально допустимые 45 метров, вода доходит до верхнего этажа, но без избыточного давления. Что, как мы помним, противоречит требованиям СП;
• Чтобы обеспечить избыточное давление в 2 атмосферы на верхнем этаже, на вводе его нужно поднять до 6,5 атмосфер (65 метров водяного столба), что опять-таки противоречит СП 30.13330.2012;
• Снижение давления в верхней точке водопровода до соответствующих паспортным данным бытовой техники 0,3 кгс/см2, тоже не решит проблемы: на вводе все равно будет больше 4,5 атмосфер.

Проблема может быть решена двумя способами:

1. На одном из промежуточных этажей устанавливается насосная станция водоснабжения: регулировка давления выше точки ее установки осуществляется за счет работы насоса;

Повышающая насосная станция в многоэтажном здании

1. Кроме того, на нижних этажах можно установить на водоснабжение редуктор давления. На выходе редуктора всегда будут 3-4 атмосферы вне зависимости от того, что творится на входе.

Редуктор Honeywell D05FS

Гидроудары

Гидроударом называют кратковременное повышение давления, возникающее при  резкой остановке потока несжимаемой жидкости. В водопроводе гидроудар может возникнуть при чрезмерно быстром открытии или закрытии запорной арматуры, а также вследствие ее неисправности (например, при падении щечек задвижки).

Механизм возникновения гидравлического удара

Последствия гидроударов — разрывы полимерных и металлополимерных труб, сорванные гибкие подводки и оторванные заливные клапаны сливных бачков.

Разорванная гидроударом металлопластиковая труба

Защитит от гидроударов внутреннее водоснабжение регулировка давления все тем же редуктором: при росте напора его клапан мгновенно отсечет водопровод от ввода.

Как правильно установить своими руками – пошаговая инструкция

Обладая некоторыми навыками в производстве сантехнических работ, смонтировать регулятор давления своими руками совсем не сложно. Если есть в наличии все необходимые элементы и набор инструментов, то сам процесс установки будет легко осуществим.

Рассмотрим последовательность действий для монтажа РДВ в квартире, и в частном доме. Для понимания принципа, достаточно представить наиболее простой вариант, когда трубопроводы по помещениям еще не разведены.

То есть, врезаться в готовую систему нет необходимости. Есть стояк и запорный вентиль. Из этих условий и станем исходить.

В квартире

Монтаж следует проводить в горизонтальной плоскости, чтобы сам РДВ и манометр находились в  вертикальном положении. До начала работ нужно позаботиться о материалах и инструментах. А также провести некоторую подготовку.

Потребуется иметь в наличии:

• редуктор (желательно с манометром);
• запорные вентили (2 шт.);
• фильтр грубой очистки;
• обратный клапан;
• фитинги (набор и количество, в зависимости от схемы разводки).
• разводные ключи;
• отвертки;
• пакля (лён) и клеевой состав для её склеивания (ленту ФУМ);
• при использовании полипропиленовых труб запастись всеми соединительными деталями и паяльным агрегатом.

В качестве запорной арматуры при монтаже редуктора настоятельно рекомендуется использовать шаровые вентили, как наиболее приемлемые.

Во избежание непредвиденных ситуаций, указанную ниже очередность шагов, лучше соблюсти в точности:

1. Удостовериться, что подача воды надежно перекрыта.
2. Осмотреть редуктор. Установить заглушки на боковых отверстиях (отверстия предназначены для последующего размещения манометров).
3. На вводе, после главного запорного вентиля поставить фильтр.
4. Установить обратный клапан (исключает обратный водоток при отсутствии давления в системе).
5. Зафиксировать первый запорный вентиль.
6. Установить регулятор давления таким образом, чтобы заглушка, определяющая место положения манометра, оказалась вверху. После регулятора необходимо оставить прямой участок трубы длиной не менее 5 рабочих диаметров. Это поможет стабилизировать работу РДВ.
7. Смонтировать второй запорный вентиль.
8. Далее подключается водоизмеритель и устраивается дальнейшая разводка.

Все резьбовые соединения должны быть герметичны. Для этого используется пакля с добавлением клея (лента ФУМ)

Важно не перетягивать гайки. Они выполнены из латуни

При избыточной нагрузке могут лопнуть.

Принципиально схема включения РДВ в систему водоснабжения квартиры, в упрощенном виде, выглядит так, как показано на фото ниже:

Схема подключения редукторов давления в систему водоснабжения квартиры: 1- механический фильтр грубой очистки; 2 — обратный клапан; 3 — счетчики ГВС и ХВС; 4 — фильтр промывной; 5 — редуктор давления

Однако, в целях удобства эксплуатации и регулировки редуктора, его следует разместить между двумя запорными шаровыми вентилями, как это представлено на следующем изображении.

Все устанавливаемые элементы необходимо фиксировать в соответствии с направлением водотока. Стрелка на каждом изделии позволит не допустить ошибки.

В частном доме

При автономном водоснабжении дома следует учесть тот факт, что в систему водопровода включен электрический насос, поддерживающий необходимое давление. Водозабор осуществляется из скважины.

Скачки давления при работе насоса неизбежны, поэтому для нормализации функционирования водопроводной сети и защиты бытовых приборов редуктор давления просто необходим.

Если исходить из того, что разводка труб по дому еще не выполнена, то задача по установке РДВ сводится к подготовке инструментов, сантехнических компонентов, и непосредственно, к монтажу.

Потребуются:

• разводные гаечные ключи,
• фильтр,
• обратный клапан,
• редуктор,
• пакля,
• клеевой состав (лента ФУМ).

Определив место расположения приборов, можно приступить работе. К трубопроводу, идущему от насоса, подключаются:

• фильтр;
• обратный клапан;
• редуктор на горизонтальный участок трубы, таким образом, чтобы манометр был в верхнем положении.

Установка приборов должна быть произведена в соответствии с водотоком. Далее делается остальная разводка.

Если частный дом подключен к централизованному водоснабжению, то РДВ ставится на вводе в здание после фильтра, до водоизмерителя. Часто сотрудники «Водоканала» категорически не согласны с такой последовательностью монтажа, несмотря на регламентирующие правила.

Как вариант, редуктор можно установить после узла учета. В этом случае его профилактика облегчается свободным доступом.

В первом случае, водоснабжающая организация может регулятор давления опломбировать.

Установка узлов системы водоснабжения

Типичная схема разводки водопроводной системы со скважиной или колодцем может применяться для последовательной проводки трубопровода.

Она состоит из таких узлов:

• Насосное оборудование. Для глубокого колодца более 8-ми метров или скважины подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборке или поверхностные насосы.
• Переходной ниппель. Нужен для соединения со следующими элементами системы, которые в большинстве случаев имеют отличный от выхода из насоса диаметр.
• Обратный клапан. Предотвращает вытекание воды из системы в момент простаивания насоса, падения напора воды.
• Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от разводки (наружной или внутренней, скрытой или открытой), цены самого материала, простоты монтажа. Трубопровод, подводящий воду в дом, снабжается теплоизоляционным слоем.
• Водоразборная арматура. Используется для соединения труб, перекрытия подачи воды, монтажа трубопровода под углом и т. д. К ней можно отнести: фитинги, краны, водорозетки, тройники и т. д.
• Группа фильтров. Предназначена для защиты оборудования от попадания твердых и абразивных частиц, снизит содержание железа в воде и смягчит ее.

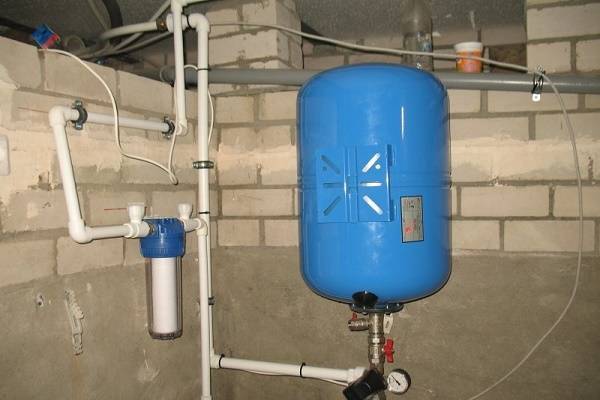

• Бак гидроаккумулятора. Требуется для создания и поддержания стабильного напора воды, предотвращения частого срабатывания насоса.
• Группа безопасности. Необходима для контроля давления в системе — реле давления, манометр и реле сухого хода. Приборы автоматического регулирования помогают поддерживать стабильный напор в системе и продлевать срок эксплуатации оборудования.

Все элементы системы подключаются в определенной последовательности. Подробнее очередность можно рассмотреть на схеме. Далее установку системы описано на примере коллекторной разводки, как более сложной.

Простая схема системы водоснабжения дает возможность представить, как должна выполняться разводка от источника до крайней точки потребления (+)

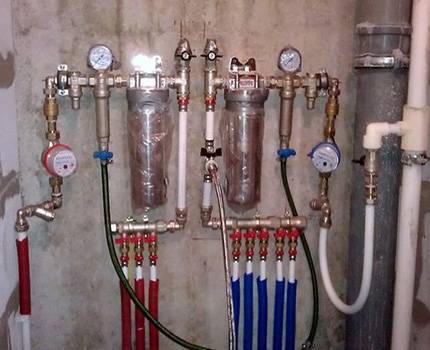

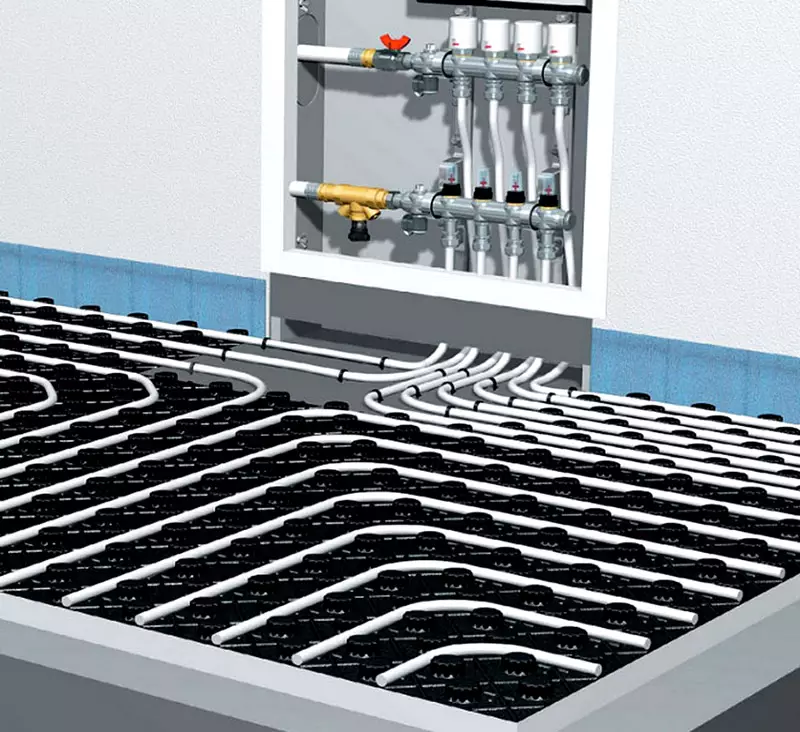

Коллекторный узел в частном доме устанавливается в специальных помещениях — бойлерных или котельных — специально отведенных комнатах жилого дома, в подвальных и полуподвальных помещениях.

В этажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за смывным бачком в туалете или спрятать в специальном шкафу. Чтобы сэкономить водопроводные трубы, коллектор располагают поближе к большему количеству сантехнических приборов, на примерно одинаковом расстоянии от них.

Монтаж коллекторного узла, если следовать по направлению воды, проводят в такой очередности:

1. На участке соединения коллектора с основной трубой подачи воды устанавливают запорный кран для отключения в случае необходимости всей системы.
2. Далее монтируют осадочный фильтр, который задерживает крупные механические взвеси, способные привести к поломке оборудования.
3. Затем проводят установку еще одного фильтра, который будет изымать из воды более мелкие включения (в зависимости от модели — частицы от 10 до 150 микрон).
4. Следующий в схеме установки — обратный клапан. Он перекрывает обратный ток воды при падении давления.

После установки вышеперечисленного оборудования к трубе подачи воды подключают коллектор с таким количеством выводов, которое соответствует числу точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.

Монтаж водопроводных веток горячей и холодной водопроводной системы одинаков при центральном водоснабжении. Немного иначе проходит установка в доме: один из отводов холодной воды коллектора подключают к водонагревателю, откуда горячую воду направляют на отдельный коллекторный узел

Регулировка реле давления воды

Разберем регулировку реле давления на примере РДМ-5, являющимся одним из самых распространенных приборов. Оно производится с настройкой меньшего барьера 1,4-1,5 атмосфер и большего — 2,8-2,9 атмосфер. При установке, данные показателей необходимо регулировать в зависимости от длины трубопровода и используемой сантехники. Можно поменять один или оба предела в любом направлении.

В нашем приборе есть 2 пружины различных размеров, которыми можно настроить пределы начала работы и ее прекращения насосным устройством. Большая пружина одновременно меняет оба барьера. Меньшая — ширину в указанном диапазоне. На каждой из них стоит гайка. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает. Каждый оборот гайки соответствует разнице 0,6-0,8 атмосферы.

Как определить пороги срабатывания реле

Меньший барьер привязан к объему воздушной среды в аккумулирующей емкости, рекомендуется больше 0,1-0,2 атмосферы. Итак, когда в гидроаккумуляторе 1,4 атмосферы — то порог отключения должен составлять 1,6 атмосферы. В таком режиме на мембрану оказывается меньшая нагрузка, что повышает эксплуатацию.

Важно обратить внимание на номинальные условия работоспособности насосного устройства, узнав их в эксплуатационных характеристиках. Нижний барьер насосного устройства — не менее выбранного показателя в реле

Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам. Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании.

Высший барьер устанавливается автоматически. Реле рассчитывается с запасом 1,4-1,6 атм. Если меньший барьер 1,6 атм. — больший будет 3,0-3,2 атм. Для увеличения напора в системе нужно добавить нижний порог. Однако, бывают ограничения:

• Верхний предел бытовых реле не более 4 атмосфер, его повысить невозможно.
• При ее значении в 3,8 атмосферы — он отключится еще на показателе 3,6 атмосферы, так как это делается с запасом для сбережения насоса и системы от повреждения.
• Перегрузки негативно сказываются на общей эксплуатации водопровода.

По существу все. В каждом случае эти показатели выставляются индивидуально, они зависят от источника водозабора, длины трубопровода, высоты подъема воды, перечня и технических особенностей сантехники.

Настройка реле давления для насоса или насосной станции

Для качественной подстройки работоспособности водопровода необходим проверенный манометр, подключающийся возле реле.

Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле. Для регулировки нижнего предела крутится гайка большей пружины. При ее закручивании — давление повышается, откручивании — понижается. Регулировка происходит на половину оборота или меньше. Настройка насосной станции состоит из следующих действий:

• Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Зажимается либо отпускается большая пружина. Заново запускают систему и проверяют показатели обоих пределов давления. Оба значения смещаются на одинаковую разницу.
• Таким образом корректировка продолжается до ее завершения. После установления нижнего предела происходит регулировка верхнего показателя. Для этого регулируется гайка на меньшей пружине. Она такая же чувствительная, как и предыдущая регулировка. Все действия аналогичны.

При настройке реле важно знать, что не во всех моделях есть техническая возможность регулировать разницу между нижним и верхним пределом. Кроме этого, есть модели в герметичном корпусе, которые можно устанавливать непосредственно на корпус насоса

Так же их можно погружать в воду.

Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Они оберегают двигатель от перегревания. Так происходит регулирование давления воды для насоса, что обеспечивает щадящий режим для водопровода.

Как правильно настраивать реле?

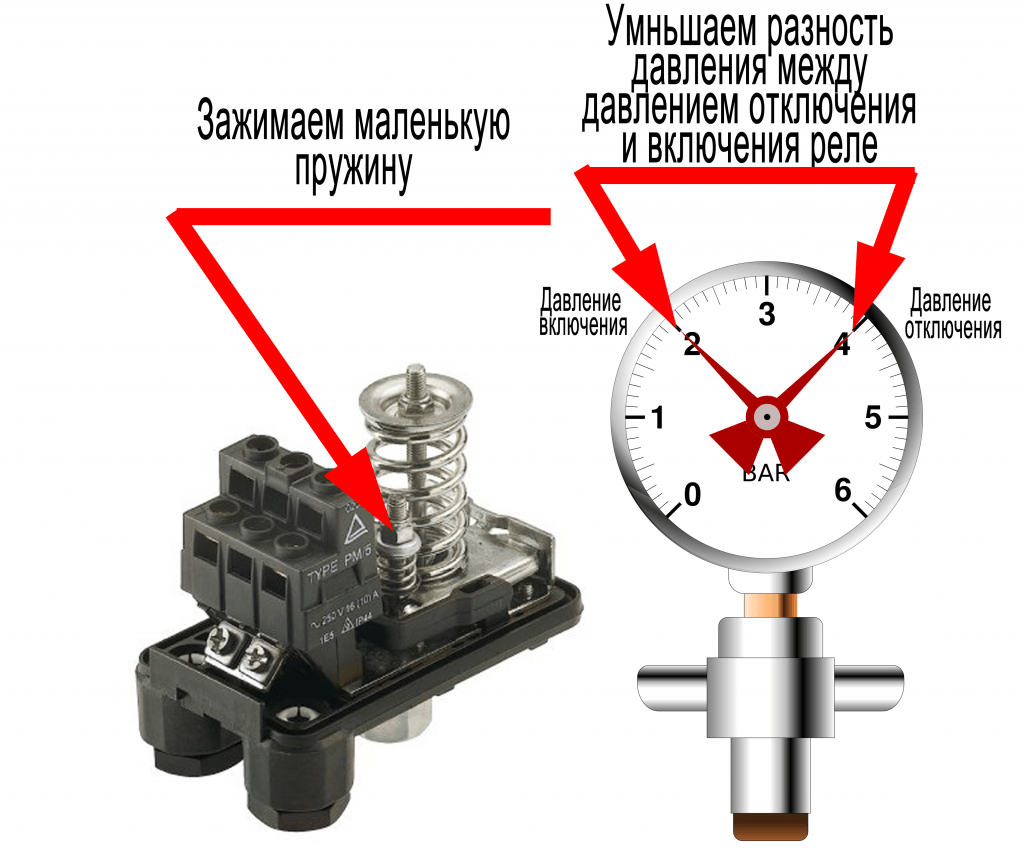

На корпусе реле давления имеется крышка, а под ней – две пружины, снабженные гайками: большой и малой. Вращая эти пружины, устанавливают нижнее давление в гидроаккумуляторе, а также разницу между значениями давления включения и отключения. Нижнее давление регулируется посредством большой пружины, а малая отвечает за разницу верхнего и нижнего давления.

Под крышкой реле давления находятся две регулировочные пружины. Большая пружина регулирует включение насоса, а малая – разницу между давлением включения и отключения

Перед началом настройки необходимо изучить техническую документацию реле давления, а также насосной станции: гидробака и других ее элементов.

В документации указаны рабочие и предельные показатели, на которое рассчитано это оборудование. В ходе регулировки следует учитывать эти показатели, чтобы не превышать их, иначе эти устройства могут вскоре сломаться.

Иногда бывает так, что во время настройки реле давления давление в системе все же достигает предельных значений. Если это произошло, необходимо просто выключить насос вручную и продолжать настройку. К счастью, такие ситуации крайне редки, поскольку мощности бытовых поверхностных насосов просто не хватает, чтобы довести гидробак или систему до предельных показателей.

На металлической площадке, где расположены регулировочные пружины, сделаны обозначения “+” и “-“, которые позволяют понять, как вращать пружину, чтобы увеличить или уменьшить показатель

Бесполезно настраивать реле, если гидроаккумулятор заполнен водой. В этом случае будет учтено не только давление воды, но и параметры давление воздуха в емкости.

Чтобы выполнить регулировку реле давления, нужно выполнить следующие действия:

1. Установить рабочее давление воздуха в пустом гидроаккумуляторе.
2. Включить насос.
3. Заполнять бак водой до тех пор, пока не будет достигнуто нижнее давление.
4. Отключить насос.
5. Вращать малую гайку до момента запуска насоса.
6. Дождаться заполнения бака и отключения насоса.
7. Открыть воду.
8. Вращать большую пружину, чтобы установить давление включения.
9. Включить насос.
10. Заполнить гидробак водой.
11. Откорректировать положение малой регулировочной пружины.

Определить направление вращения регулировочных пружин можно по знакам “+” и “-”, которые обычно находятся рядом. Чтобы увеличить давление включения, большую пружину следует вращать по часовой стрелке, а чтобы уменьшить этот показатель, ее вращают против часовой стрелки.

Регулировочные пружины реле давления очень чувствительные, поэтому их нужно подкручивать очень аккуратно, постоянно проверяя состояние системы и показания манометра

Вращение регулировочных пружин при проведении настройки реле давления для насоса нужно выполнять очень плавно, примерно по четверти или половине оборота, это очень чувствительные элементы. Манометр при повторном включении должен показать нижнее давление.

В отношении показателей при регулировке реле полезно будет помнить следующие моменты:

• Если гидробак наполняется, а показатели манометра остаются неизменными, значит, предельное давление в емкости достигнуто, насос следует сразу же отключить.
• Если разница между значениями давления выключения и включения составляет около 1-2 атм., это считается нормальным.
• Если разница больше или меньше, следует повторить регулировку с учетом возможных ошибок.
• Оптимальная разница между установленным нижним давлением и определенным в самом начале давлением в пустом гидроаккумуляторе составляет 0,1-0,3 атм.
• В гидроаккумуляторе давление воздуха не должно быть менее 0,8 атм.

Система может исправно включаться и выключаться в автоматическом режиме и при других показателях. Но эти границы позволяют свести к минимуму износ оборудования, например, резиновой вкладки гидробака, и продлить время работы всех устройств.

Когда нужно регулировать и убирать стандартные настройки?

Далеко не всегда входная мощность соответствует стандартным 5,0 – 6,0 бар.  Если напор в питающей сети значительно отличается от нормативного, то и напор воды после редуктора будет отличным от заводских настроек.

Для примера рассмотрим регулятор, настроенный на 3,0 бара, при входном давлении 5,0 бар. То есть на разницу в 2,0 бара.

Кстати, именно эта величина, разница между входным и выходным давлением воды, и есть фактическая величина настройки нагрузки пружины на клапан.

Если входной напор будет 2,5 бара, то выходная величина составит всего 0,5 бара, что очень мало для нормального пользования. Потребуется настройка.

Если входной напор составит 7,0 бар, то выходное значение будет 5,0 бар, что очень много. Потребуется настройка.

Отступление от стандартов может быть при таких условиях:

• потребление воды значительно превышает мощности центральных сетей и насосных станций, напор будет низким;
• верхние этажи высоких зданий, давление низкое;
• нижние этажи высоких зданий, давление будет высоким;
• не корректная работа повышающих насосов в здании, напор может быть низким или завышенным.

При таких ситуациях необходимо произвести перенастройку редуктора. Изменение давления воды на входе может произойти и в процессе длительной эксплуатации сетей водоснабжения. В том числе и по причине уменьшения проходного сечения труб в здании из-за образования отложений и коррозии.

Регулировка может потребоваться не один раз, на протяжении длительного пользования водой.

Редукторы подвержены износу, приводящему к протеканию воды. Их можно ремонтировать, для чего необходима разборка. После сборки прибора потребуется его регулировка.

Виды водяных регуляторов

В соответствии с пропускной способностью реле может быть бытовым (0,5-3 м3), коммерческим (3-15 м3) или промышленным (свыше 15 м3). Для большей эффективности элемент применяется совместно с манометрами, фильтрами грубой очистки, запорными клапанами и шаровыми кранами. Главное различие регуляторов давления воды в системе водоснабжения заключено в конструктивных особенностях.

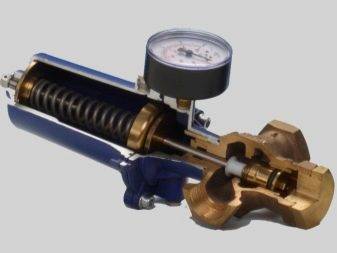

Поршневые

В составе имеется характерный элемент – поршень. Он приживается прожитой, и в перекрытом положении полностью закрывает входные (выходные) отверстия. Принцип работы регулятора давления поршневого типа в том, что при изменении напора поршень стабилизирует этот параметр автоматически. Для регулировки имеется вентиль. С его помощью производится настройка и проверка работоспособности.

Мембранные

Запирающим элементом является подпружиненная мембрана, установленная в специальной герметичной камере. После ее срабатывания усилие передается на клапан, который и перекрывает поток. Сложное устройство делает изделия этого типа более дорогостоящим по сравнению с поршневым. Мембрану можно повредить не только штоком и пружиной, но и ржавчиной. Чтобы этого не произошло, нужно на входе установить фильтр грубой очистки или запорный кран с сетчатым фильтром.

Проточные

Суть работы в том, что входящий поток разделяется на несколько небольших, которые устремляются по специальным каналам. Затем они сливаются воедино, формируя новый, но уже не такой мощный. Плюс – отсутствие механических узлов, и как следствие, долговечность. Минус – меньшая степень контроля, и в ряде случаев нужно устанавливать дополнительный редуктор воды.

Автоматические

Здесь также присутствует мембрана, но пружин уже две. Суть работы в том, что при падении давления в автоматическом регуляторе она ослабляется, а при повышении – прижатие усиливается. Это механическое действие замыкает или размыкает контакты. В результате включается или отключается циркуляционный насос. Устройство применимо в системах принудительного водоснабжения.

Электронные

Главное отличие – датчик движения жидкости. Устройство управляется цифровым блоком, который определяет, когда включать помпу. Вся информация о рабочих параметрах выводится на дисплей. Рядом располагаются кнопки управления. Задача прибора – не только защищать систему от скачков, но и поддерживать постоянное давление в системе. Единственный недостаток таких приспособлений – цена, обусловленная сложностью устройства.

Уход и обслуживание

Уход за ограничителем заключается в периодическом, раз в месяц, осмотре. После нескольких лет эксплуатации, поршневые редуктора начинают подкапывать. Дефект развивается медленно, сначала заглушка начинает запотевать, затем появляются редкие капли.

Можно накрыть тканью для испарения влаги. Редуктор может прослужить еще до года. Но когда капли начинают падать с ткани, это сигнал. В этом случае проводится ремонт.

Мембранные ограничители могут прослужить более десятка лет, прежде чем начнется протечка. Но если она случилась, то развивается достаточно быстро, поскольку мембрана быстро выходит из строя. В этом случае откладывать ремонт нельзя.

Обслуживание заключается в замене уплотнительных резиновых колец у поршневых моделей и мембраны у мембранных. Для этого необходимо снять редуктор и разобрать.

У одних моделей достаточно открутить крышку, в которой установлен регулировочный винт и пружина. Теперь можно вынуть шток с поршнем, на котором может быть 1 или 2 уплотнительных кольца. Эти кольца меняются.

Если не удалось найти новые кольца, можно использовать старые. Для этого в гнездо для колец наматывается 3-4 оборота ФУМ-ленты. Количество оборотов зависит от толщины ФУМ-ленты.

Поверх ФУМ-ленты устанавливаются резиновые кольца. Поскольку диаметр посадочного места увеличился, кольца снова будут обеспечивать герметичность.

У других моделей необходимо открутить вторую крышку с другой стороны, чтобы вынуть клапан (золотник), на котором тоже может стоять уплотнительное кольцо.

Кольца на золотнике и поршне, как правило, разного диаметра. Подобные резиновые кольца можно подобрать в магазине, специализирующемся на торговле запорно-регулирующей арматурой для систем водоснабжения.

После замены колец редуктор собирается и устанавливается на место. После проверки системы на герметичность, проводится регулировка ограничителя, как описано выше.

Так же меняется и мембрана, которую иногда можно найти в специализированном магазине. Можно изготовить мембрану из резины самостоятельно, но срок ее службы будет не долгим. За это время стоит найти оригинальную мембрану.

Виды регуляторов подразделяются по типу управления.

Электронный регулятор призван включить насосное оборудование небольшой мощности при отборе воды из водопроводной сети. Устанавливается в квартирах, частных домах и на дачах. Электронный прибор обеспечивает отключение насоса во избежание работы вхолостую, предотвращает гидравлические удары за счет электронного контроллера и сообщает об изменившихся значениях расхода и давления.

Конструктивные части:

1. корпус;
2. крышка;
3. полимерные втулки для присоединения электрокабеля;
4. патрубки для подключения к водопроводной магистрали;
5. диафрагма;
6. электронная плата;
7. электронный датчик в защитном кожухе.

Автоматические регуляторы оснащены специальными реле, которые позволяют регулировать водный напор. Оборудование представляет собой малогабаритный блок с мембраной и парой пружин. Уровень сжатия и возвращение в исходное положение регулируется при помощи гаек. Специальное реле выступает в роли стабилизатора давления в системе водоснабжения, а также автоматизирует процесс управления насосной станцией.

Виды регуляторов по месту установки на трубопроводе:

• Редукторы «до себя», то есть они оптимизируют напор в водопроводе до регулятора. Они автоматически поддерживают настроенный параметр напора воды благодаря изменению условного прохода через клапан, который находится в открытом положении до настройки заданного давления в сети. Такой вид редукторов рекомендуется устанавливать на насосных станциях и в отопительных системах.
• Редукторы «после себя» стабилизируют давление воды, оптимизируя напор в магистральном трубопроводе. Монтируются за прибором в бытовых трубопроводах.

Использование датчика без гидроаккумулятора

Для некоторых моделей оборудования используется схема подключения скважинного насоса с реле давления без накопительного бака. Специальный автоматический контроллер запускает и останавливает агрегат при достижении граничных показателей. Электронный блок имеет функцию защиты от «сухого хода» и обеспечивает безопасную работу системы.

Электронное реле давления для поверхностного и погружного насоса

Прибор запускает насос при открытии крана, после остановки подачи воды оборудование некоторое время работает для создания заложенного уровня давления. Преимущества автоматического контроллера:

• компактность;
• исключаются расходы на покупку гидроаккумулятора;
• стабильное давление в системе.

Среди недостатков – частое включение насоса, ведущее к преждевременному износу. Такой вид автоматики подходит для сети, используемой для долгого режима включения (полив, наполнение большой емкости).

Монтаж и корректная настройка реле давления насосной станции обеспечивают в системе стабильный напор воды. Правильная регулировка прибора способствует продлению срока эксплуатации оборудования и предотвращает возникновение аварийных ситуаций.

Не забудьте оценить статью:

Виды регуляторов давления воды

По видам регуляторы давления можно разделить на поршневые, мембранные, проточные, автоматические и электронные. Рассмотрим каждый в отдельности.

Поршневые

Поршневой регулятор

Конструктивно самый простой регулятор давления, еще называемый механическим. Из-за того что принцип его работы основан на работе подпружиненного поршня. Который регулирует входящее давление из трубопровода и устанавливает его с помощью регулировочного винта. Уменьшая или увеличивая пропускную способность редуктора, согласно требованиям пользователя. Выходное давление в системе показывается с помощью установленного манометра на выходе.

К минусам этого прибора можно отнести чувствительность поршня к различным видам мусора в водопроводе. Из-за чего он быстро приходит в негодность. Эта проблема решается установкой фильтра перед входным отверстием регулятора давления. Пропускная способность такого РДВ – от одной до пяти атмосфер.

Мембранные

Мембранный

Регулятор давления, заслуживший славу надежного и неприхотливого в использовании бытового прибора с пропускной способностью от 0,5 м3 до 3 м3 в час. Имеющего достаточно высокую цену из-за надежности конструкции. В связи со своей высокой стоимостью, замену или установку этого агрегата лучше доверить опытному специалисту.

Основой его работы служит мембрана с пружиной, находящаяся в герметичной камере. Поэтому полностью защищена от различного вида засоров. Пружина передает усилие на небольшой клапан, который в свою очередь регулирует размера выходного потока воды в систему домашнего водопровода.

Проточные

Проточный редуктор воды

Надежность и неприхотливость проточного РДВ обеспечивается полным отсутствием в нем подвижных деталей. Что сказывается на его долговечности.

Стабилизация выходного давления происходит за счет множества узких внутренних каналов. Распределяясь по которым, хаотичное входящее давление воды сначала гасится прохождением через множество поворотов. Приходит к заданному параметру, а затем сливается в один выходной канал.

Применение проточного регулятора давления, как правило, сводится к оросительным системам приусадебных участков.

Автоматические

Автоматический регулятор давления конструктивно является аналогом мембранного РВД. Наличие двух винтов для изменения рабочего диапазона давления в водопроводной системе отличает его от мембранного.

Работу прибора обеспечивают мембрана и две пружины, сила сжатия которых регулируется специальными гайками. При слабом входящем напоре воды мембрана ослабевает. При увеличении входящего давления происходит сжатие мембраны, приводящего к уменьшению выходного канала.

В комплекте с автоматическим РДВ идет автоматический регулятор давления, который приводит в действие пружины на мембране. При слабом давлении, пружинки замыкают контакты, приводя в действие насос. В задачу которого входит поддержание давления в системе на заданном уровне.

Электронные

Электронный регулятор давления воды

Это сложный прибор полностью автоматического типа с бесшумной работой, обеспечивающий полную защиту систему от гидроударов.

Электронный дисплей показывает текущую информацию о характеристиках потока воды в домашнем водопроводе. Электронный механизм производит непрерывный мониторинг напора воды в трубопроводе, используя датчик движения.

Насосная станция, входящая в комплект прибора, включается автоматически при поступлении сигнала от датчиков слежения. При сухом водопроводе электроника не позволит включиться помпе.

Благодаря продуманному электронному механизму, этот прибор полностью обеспечит все потребности пользователя в автоматическом режиме.
