Слуховое окно на крыше: особенности конструкции

Какие окна выбрать для мансарды, пластиковые или деревянные?

Какие окна лучше: пластик или дерево? Вечный спор. Если вашим деревянным оконам уже довольно много лет, это еще не повод для их замены. Если они сделаны из качественного дерева и установлены с соблюдением всех технологий, вполне возможно, что они не вызовут у вас недовольства не смотря на их «зрелый возраст». Хотя, конечно, пластиковые стеклопакеты, долговечнее и практичнее.

Если раньше мансардное окно было деревянным, наглухо врезанным в крышу и чаще всего не открывались, то современные варианты очень разнообразны. Понятие чердак в загородном доме или на даче сейчас ушло из нашего обихода и понятия. Если раньше эта площадь служила для сбора там всякого не нужного хлама с которым нам жалко было расстаться (но сколько интересного мы находили там в детстве, приехав к бабушке и дедушке!), то современный чердак, это отдельное, комфортное для проживания помещения – мансарда.

Треугольное слуховое окно

Если планируется выполнить слуховое окно своими руками, чаще всего монтируется проем треугольной формы с крутыми кровельными скатами. Эта распространенная конструкция характеризуется тем, что фронтонная стенка проема устанавливается без заглубления в крышу – она должна располагаться в одной плоскости с соответствующей наружной стеной.

Кровельные скаты треугольных проемов расположены под большим углом (60-70 градусов), поэтому увеличения полезной площади мансарды практически не происходит. Преимуществом треугольных окошек является эстетическая привлекательность, возможность выполнить оригинальную планировку мансардного помещения.

Если предполагается установить треугольное слуховое окно своими руками, следует принять во внимание, что его крыша примыкает к кровле здания, спускаясь до места формирования разжелобка. Таким образом, при обустройстве не требуется выполнять гидроизоляцию стыков боковых стенок и крыши, что значительно упрощает и ускоряет герметизацию и отделку проёма и основного кровельного покрытия здания

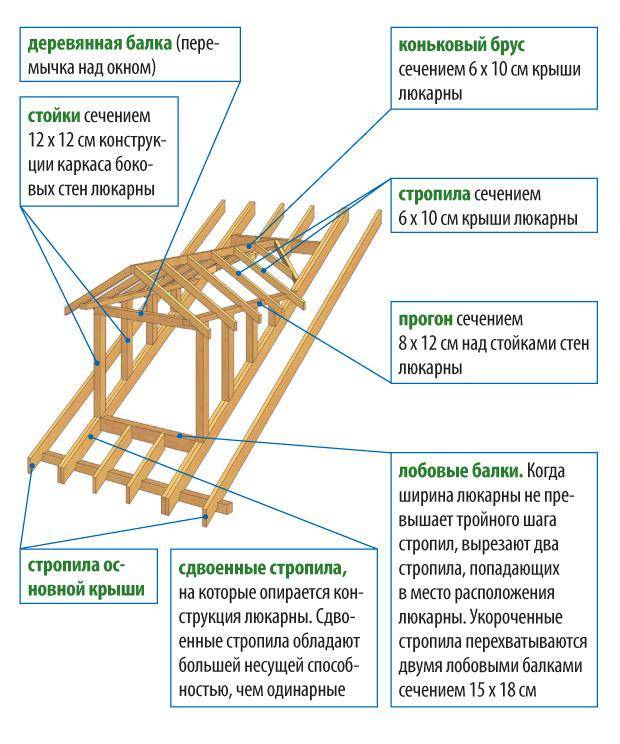

Каркас конструкции

Перед тем, как приступать к возведению каркаса, необходимо выполнить каркас крыши дома – возвести фронтоны, смонтировать стропильную систему. Между стропильными ногами, в местах установки окон, необходимо предусмотреть проемы. Стропильная система слухового окна имеет свои особенности: стропильные ноги, обрамляющие такие проемы, необходимо делать двойными или тройными, так как они в дальнейшем будут нести повышенную нагрузку.

Согласно СНиП, фронтоны проемов, устроенных в крыше, должны поддерживаться боковыми стенами, которые устанавливаются перпендикулярно внешней стене вглубь здания и имеют высоту 1,5 метра. Каркасы боковых стен опираются на балки потолочного перекрытия.

Каркас боковых стен монтируется после сборки стропильной системы крыши здания. После чего следует выполнить привязку горизонтальных перекладин и стоек фронтонных каркасов проёмов.

Дальнейшие работы выполняются в несколько этапов:

  1. Так как фронтоны треугольного окошка располагаются в одной плоскости со стенами строения, нижние концы стропильных ног, прилегающих к стенам, следует обрезать вровень с обшивкой стены.
  2. Балки-перемычки монтируются между сдвоенными стропилами каркаса проёма. Рекомендуется применять металлические накладные кронштейны.

Устройство ендов

Устройство слухового окна на крыше, имеющего треугольную форму, внешне может быть похоже на обустройство многощипцовой кровли. Но существует заметная разница в технологии монтажа. Скаты многощипцовой крыши чаще всего имеют одинаковый уклон, в то время как треугольный проём, снабжен крышей со скатами, угол наклона которых 60-70 градусов. Таким образом, соединение скатов крыши окна со скатами кровли здания выполняется с образованием нестандартных ендов (разжелобков).

Для обустройства слухового окна используются накосные стропила, в которые упираются (под углом 60-70 градусов) нарожники – укороченные стропильные ноги. Для монтажа данной конструкции требуется рассчитать длину и сечение разжелобковой стропильной балки, углы сопряжения боковых стенок и конькового бруса. Для каждого треугольного стропильного проема требуется пара зеркально симметричных балок такого типа.

Нижняя часть слухового окна

Рассматривая, как сделать слуховое окно, необходимо внимательно отнестись к особенностям монтажа его нижней части. Она должна быть устроена таким образом, чтобы внутренняя часть мягкой кровли скрывалась в ней посредством боковых стенок, и не была видна изнутри. Для этого применяется упрощенный метод монтажа разжелобка.

Балка разжелобка устанавливается поверх кровельной обшивки дома. В эту балку упираются нижние концы стропильных ног двускатной крыши окошка. На заключительном этапе конструкция обшивается листами фанеры, поверх которой крепится кровельный материал. Обшивка фанерой начинается от конька слухового окошка, монтаж кровельного покрытия выполняется по направлению снизу вверх.

Если предусматривается установка проемов окон собственными силами, рекомендуется предварительно ознакомиться с особенностями монтажа данных конструкций. Расчет и обустройство окон оригинальных форм, монтаж сложных кровельных примыканий рекомендуется доверить профессионалам.

Устройство слуховых окон

Конструкция этих окошек отвечает многим задачам, поэтому и требования к ее устройству высоки.

Следует обеспечить:

  1. Надежную прочность.
  2. Достойную степень освещения.
  3. Хорошую вентиляцию.
  4. Визуальную гармонию с архитектурой дома.

Система оконной кровли снабжена своей стропильной основой, обрешеткой, кровельным настилом и водосточной трубой.

Создание объекта проходит по правилам кровельного пирога. При устройстве слухового объекта соблюдается указанный ниже технологический процесс, и используются исключительно указанные в проекте элементы.

Техпроцесс начинается с проектирования и разработки чертежа. Тут учитывают свойства стройматериалов, и делают расчеты нагрузок (ветра, температуры, количества осадков). Отбирают детали крепежа и элементы соединения. Принимают решения по гидроизоляции, водоотводу и герметизации. Выбирают:

  1. тип конструкции;
  2. число окошек;
  3. размеры конструкции (в соответствии с несущими свойствами);
  4. метод крепления к крыше строения.

Каркас устанавливается по правилам возведения стандартной кровли с устройством стропильной системы и обрешеткой, настиланием покрытия для крыш, закреплением сливной трубы, возведением конька и обеспечением защиты примыканиям.

Работы ведут параллельно с монтажом главной крыши здания. Если объект встраивается в уже имеющуюся кровлю, то достаточно определить место внедрения и соблюдать правила СНиП:

  1. Место будущего каркаса предварительно укрепляется стропилами. Врезку в них делать нельзя, во избежание уменьшения показателей прочности кровли.
  2. Горизонтальные деревянные балки закрепляются параллельно внешним стенкам дома. Затем добавляются вертикальные.
  3. Соединяются детали единым поперечным бруском. Сформированная рамка крепится к верхней балке. Стык элементов происходит с участием металл-приборов: болтов и анкеров. Врезка или врубка не создаст нужной прочности. До закрепления деталей делают горизонтальную и вертикальную выверку балок.
  4. Обрешетка устанавливается на каркас с участием брусков или оцинкованного профиля. Расстояние делается в 50 см.
  5. После каркасной части возводится коньковый брус и делается сборка стропильной зоны окна.
  6. Фронтоны зашиваются фанерой (устойчивой к влаге) вровень с наружной стеной.
  7. Изнутри закрепляется слой гидроизоляции (проходятся герметикой по всем стыкам). Если нужно делается утепление.
  8. Покрывают кровлю, зачастую, таким же стройматериалом, что и площадь крыши дома.
  9. Крепление обшивки на обрешётку. Тут применяется материал, подходящий для отделки помещения, или деревянные полоски в горизонтальном или вертикальном положении.

Облицовку стен на фасаде часто делают из стального сайдинга. Этот стройматериал практичен и обеспечивает надежные защитные функции. Визуально он облагораживает стены оконных объектов и вносит гармонию в стилистику.

Устройство люкарны на разрезе.

Как сделать работы своими руками?

Алгоритм:

  1. Возвести каркас и установить обрешетку с интервалом в 50-55 см.
  2. Внедрить конек.
  3. Собрать стропильную систему.
  4. Установить каркас к стропильным ногам кровли (если с нуля) или выпилить для него место (в уже существующей крыше, где нельзя повреждать несущие бревна).
  5. Закрепить каркас.
  6. Обшить фронтоны фанерой (влагозащитной).
  7. Прикрепить слой гидроизоляции.
  8. Покрыть объект кровельным стройматериалам, и избежать ошибок в зонах примыкания (чтобы в будущем не было мест протекания влаги).

Внутри такие объекты обшиваются соответствующей отделочной доской или обычной вагонкой. Строительные смеси, по типу штукатурки, в этих работах не используют.

Типы кровельных оконных проемов

На современных домах можно увидеть четыре типа слуховых проемов:

Окно на фронтоне(в щипцовой стене). Устройство проема с фронтальной (торцевой) стороны — наиболее распространенное решение для двускатных и мансардных крыш. Такая конструкция является самой выгодной экономически; ее монтаж — это, по сути, врезка обычного окна.


Чердачное окно в щипцовой стене Источник staled.ru

Дормер. Двухскатная крыша со слуховым окном, выступающим за скат кровли, тем, что в обиходе называется кукушкой. Окно-кукушка является популярным вариантом, с множеством модификаций. Как дополнительный архитектурный элемент дома, кукушка усложняет конструкцию кровли, что ведет к дополнительным финансовым тратам. Вместе с тем, дормер несет эстетическую нагрузку, увеличивает жилую площадь и расширяет круговой обзор. Стекло в дормере устанавливается вертикально, что несколько ограничивает поступление света.


Двускатные дормеры Источник strhouse.ru

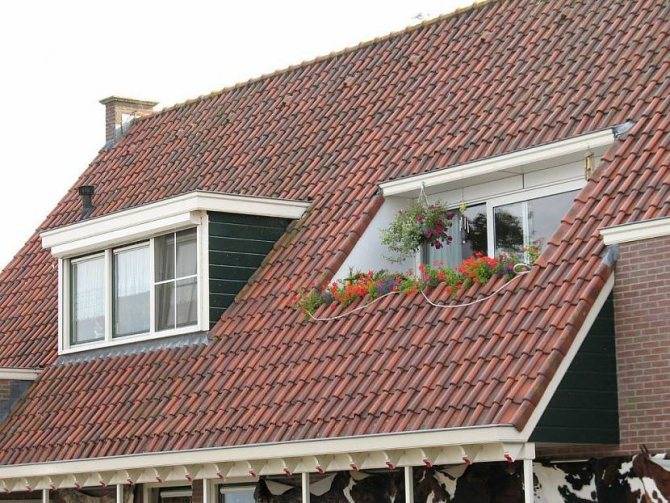

Антидормер. В противоположность предыдущей конструкции, антидормер не выступает за скат, а встраивается, утапливается в его поверхность. Антидормер дешевле и проще в реализации, чем кукушка, хотя и нуждается в тщательной гидроизоляции. Несмотря на оригинальный внешний вид, такая разновидность не находит широкого применения, поскольку уменьшает полезный объем чердачного помещения. Антидормер, с его вертикальным расположением стекла, подходит для монтажа в ломаной мансардной кровле.


Односкатный дормер и антидрюмер Источник makemone.ru

Мансардное окно. Слуховое окно в мансардной крыше встраивается в наклонную плоскость кровли, что обеспечивает максимальное естественное освещение. Установка наклонного окна характеризуется небольшим объемом работ и финансовых трат. Мансардные окна различных форм и размеров выглядят эффектно, но не лишены некоторых издержек — они обходятся дороже обычных пластиковых аналогов, склонны к протеканию и, если расположены высоко, неудобны в эксплуатации.


Двойное мансардное окно Источник giropark.ru

Одним из способов наполнить чердачное помещение солнечным светом является монтаж зенитного фонаря. Такие светопрозрачные конструкции устанавливаются на плоских кровлях; они разнообразны по размеру и конфигурации и служат элегантным дополнением для дома в любом стиле. Зенитные фонари нуждаются в тщательном проектировании и подборе материалов.

Слуховое окно на крыше конструкция, чертеж, особенности проектирования

Как при самостоятельном проектировании любых других кровельных конструкций, проектирование окон в крыше дома требует выполнения СНиП, других строительных правил и норм, утвержденными различными органами госвласти и с учетом всех технологических особенностей обустройства некоторых частей частных домостроений. С учетом таких нормативов слуховые окна будут надежными и износоустойчивыми, а также не будут снижать общие эксплуатационные характеристики строения.

Чертеж слухового окна

Специалисты предъявляют следующие основные требования к проектированию оконных кровельных проемов этого типа:

  1. Уклон кровли должен быть более 35 градусов.
  2. Надстройка над кровельным проемом должна быть удалена от внешних стен индивидуального домостроения на обусловленном расстоянии.
  3. Створки оконного кровельного проема также должны быть определенных размеров:
    • минимум – 60×80 сантиметров;
    • максимум – 120×80 сантиметров.
  4. Четырехугольный проем с вальмовой кровлей не должен быть продолжением стенки подкровельного (чердачного) пространства.

Также к этим требованиям относятся советы по выбору стройматериалов для облицовки, которые используются для обустройства кровельных слуховых окон. Для этих целей наилучше подходят:

  1. Медные листы.
  2. Листовая сталь.
  3. Черепичины.

Технология строительства своими руками

К возведению кровли с этими элементами, стоит подойти со всей ответственностью:

  1. Создается эскиз в масштабе. Ширина проема, равная расстоянию между стропилами, будет идеальной.
  2. Если ставится такая кровля в многоэтажном доме, требуется получение разрешения.

Далее, следует подготовить материал и инструменты для работы.

Для монтажа потребуются:

  • гвозди разных размеров;
  • треугольник и транспортир;
  • рулетка;
  • тиски;
  • ножовка;
  • стамеска;
  • пленка;
  • брус (чаще используется материал размером 10*5 сантиметров);
  • окно (лучше купить такое, которое не требует сложного ухода);

Для создания стандартного слухового окна требуется пройти определенные этапы.

План работ следующий:

  1. Участок, где производятся работы, следует защитить.
  2. Под рабочим отверстием создаются мостки.
  3. Снизу выставляются предостерегающие знаки, оповещающие, что идут опасные работы.
  4. Сооружается каркас оконного проема.
  5. Производится монтаж окна.

Создание отверстия:

  1. Из бруса выпиливаются два подбалочника, которые помещаются между балками. Их с обеих сторон закрепляют с помощью гвоздей.
  2. Еще два бруса отрезаются для создания усиления, они размещаются между крайними балками, для этого используются тиски. Их также прибиваем гвоздями.

Создание усиленной конструкции под угловые стояки:

  1. Отрезается кусок бруса для нижней опоры. Его длина должна быть равна ширине слуховика + 20 сантиметров. Его прикрепить снизу, параллельно подбалочнику, прямо к полу. Выступать он на пределы побалочника должен с двух сторон в равных частях.
  2. Еще два куска (для одной и второй стороны) отрезаются длиной немного больше, чем расстояние между кровлей и полом. Делаются на них отметки в местах нахождения упрочняющих балок. По этим отметкам брус отрезается.

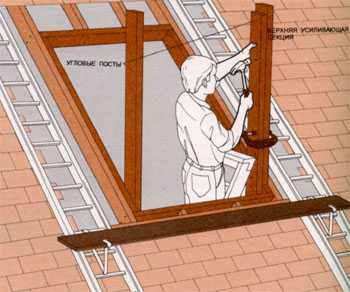

Устанавливается угловая стойка:

  1. Отмерить два бруса, размер должен немного превышать высоту будущего окна. Каждый из них прибивается в двух местах – к упрочняющей балке и к опоре, находящейся снизу.
  2. Верхняя упрочняющая конструкция водружается на усиливающую балку, при этом, прижимается вплотную к стойке, проходящей в углу, затем прибивается гвоздями к этой стойке. Для усиления нужно пользоваться тисками. Аналогичным образом крепится нижняя конструкция. Работы производятся с двух сторон по порядку.

Выравниваются угловые стойки:

  1. Отрезается брус шириной в глубину окна, прибавив 25 сантиметров. Один конец прикладывается на подбалочник, второй – на угловую конструкцию. Проверяется горизонтальность, после чего брус обрезается по низу отрезка в месте соприкосновения со стойкой и усиливающей балкой.

Устанавливается верхняя штанга и оформляется потолок конструкции:

  1. Отмеряется брус длиной, равной расстоянию между торцами наружных угловых стоек. Он устанавливается на срезы стоек и фиксируется гвоздями. А потолочным перекрытием сбоку становится брусок, который применялся для выравнивания угловых стоек.

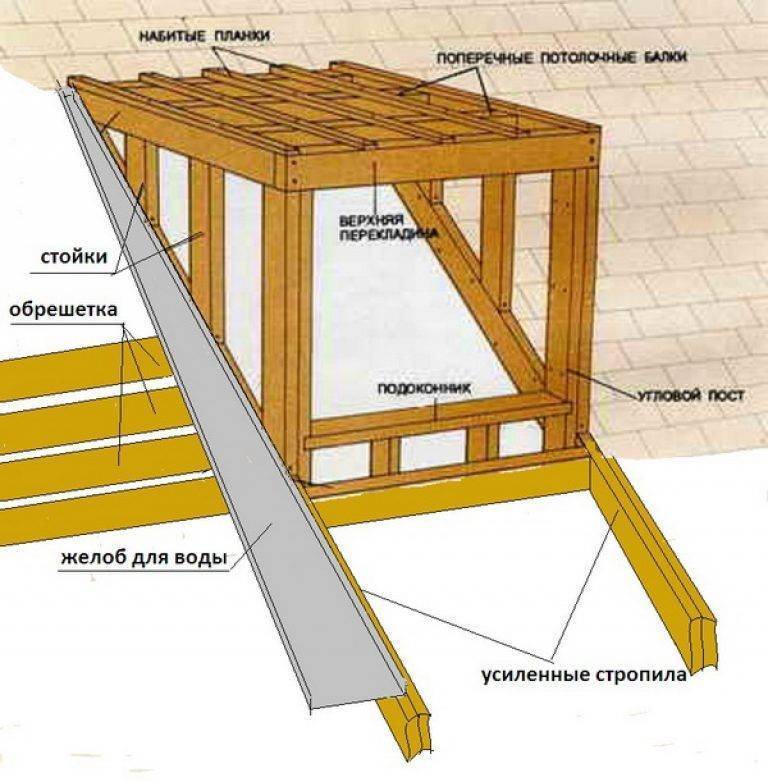

Создание подоконника:

  1. Измеряется просвет между стойками, берется брус на 2 сантиметра более этого расстояния. В угловых стойках вырезаются пазы для подоконника, глубина – 1 сантиметр. Эти места необходимо хорошо подчистить.
  2. Далее вставляется в подготовленные пазы подоконник и крепится гвоздями. Подоконник фиксируется еще двумя отрезками, которые также прибиваются.
  3. Со стороны крыши крепятся поперечные потолочные балки. Их всего три штуки, длина равна расстоянию по внутренним краям балок по бокам. Крепятся они шагом в 40 сантиметров к боковым перекрытиям. Затем прибиваются боковые стойки с таким же интервалом. Остается только обшить конструкцию.

Монтаж крыши:

  1. Количество косых планок для крыши вычисляется следующим образом: ширина кровли делится на 30 сантиметров. Отрезаются бруски полученной длины. Отступив от концов по сантиметру, проводится линия по диагонали на каждом элементе. По этим линиям производится разрез.
  2. Планки с сужением устанавливаются ровной стороной вниз, широкий конец смотрит в сторону дома, а узкий укладывается на боковое потолочное перекрытие. По очереди все планки крепятся, расстояние между ними – 2,5 сантиметра. Поверх этой конструкции производится фиксация фанеры или ДСП.
  3. Осталось прибить прикрывающие доски и окантовать крышу вокруг окна, обработать щели с помощью герметика от влаги, зафиксировать капельную планку. Затем производится монтаж окна.

Разновидности окон

Мансардные окна для крыши по сравнению с обычными конструкциями имеют ряд преимуществ. Наиболее очевидными из них является их способность давать больше света, практически не занимая полезного пространства Дело в том, что такое окно находится под наклоном, что позволяет увеличить его пропускную способность для солнечных лучей. Обустроить такое окно также проще обычного.

Выбор, какое окно устанавливать, бывает довольно сложным, особенно это касается старых строений, которые были выполнены с определенными архитектурными особенностями. Использовать можно не только мансардное, но и слуховое окно, чаще всего именно такой вариант является наиболее приемлемым для старых домов. Для сравнительно свежей постройки мансардное окно на крыше подойдет хорошо, позволит превратить надстройку в полноценное жилое помещение.

Слуховые окна

Достаточно распространенными бывают слуховые окна. Они устанавливаются в специальной нише, которая имеется в кровле. Основной особенностью такой конструкции является большое количество соединений, оно требует высокой точности и измерений, поэтому собрать каркас на глаз не получится. Крепится каркас к основной крыше; чтобы собрать такое окно, потребуется привлечь специалиста, который как минимум сможет создать грамотный чертеж. Для того чтобы окно было куда вставить, потребуется обшить фронтон фанерой и отделать фасад. После этого кровельные материалы можно будет поставить на крышу на высоте основного покрытия. Стыки окна и крыши потребуется утеплить, не помешает гидроизоляция. Такие окна для крыши сравнительно сложны в установке, требуется хорошо разбираться в том, как проводится данный монтаж.

Мансардные окна

Вторым распространенным типом окон являются мансардные. Они являются хорошими источниками света и могут преградить путь воде, устанавливать их нужно на крыши с уклоном не меньше 15-20 градусов. Мансардное окно — технически сложная конструкция, которая имеет хорошие характеристики. Такое окно отлично противостоит погодным условиям, не пропускает влагу и холод.

Изготовить такое окно самостоятельно вряд ли получится, если вы хотите качественную герметичную конструкцию, лучше приобрести ее на фабрике окон или в магазине. Стоят такие окна относительно недорого. Мансардное окно на крыше крепится благодаря специальной пластине. Для отвода осадков рама оснащается специальной рамкой из металла, она ограждает окно со всех сторон. Несколько выше центральной части окно имеет специальные петли. Они нужны для того, чтобы створку можно было открыть, но при этом вода стекла на крышу и не попала в помещение.

Монтаж разжелобков верха окна

На первый взгляд, кажется, что конструкционное решение и способ монтажа слухового треугольного окна аналогичен созданию многощипцовой крыши, но в действительности имеется существенная разница.

Так скаты на многощипцовой кровле имеют стандартный уклон. Что касается слуховых треугольного типа окон, то скаты крыши над ними, имеющие уклон 64 градуса, соединяются со скатами кровли всего дома, у которых этот угол составляет 40 градусов.

В этом случае разжелобки получаются нестандартными: нижняя и верхняя части изготавливаются по-разному.

В верхней части крыши для окна (со стороны чердака она смотрится как свод собора) применяют конструкцию с накосными стропилами – на них приходится упор нарожников (укороченных стропил), располагающихся под углом 64 градуса.

Для проведения монтажа необходимо знать параметры разжелобковой стропильной балки и углы соприкосновения с коньковым брусом и боковой стеной.

Дальше работа относительно того, как самому сделать слуховое окно, производится в следующем порядке:

  1. Используя длинный уровень или отвес, на пол переносят положение центра, где пересекается разжелобок с брусом конька окна на крыше.
  2. При помощи линейки прочерчивают линию от получившейся точки в угол боковой стены.
  3. Дальше проводят линию конькового бруса. Оба эти отрезка представляют собой не что иное как проекцию разжелобка и балки стропил конькового бруса на горизонтально расположенную плоскость.
  4. На полу при помощи угольника измеряют образовавшийся угол. Используя полученные данные, запиливают нижний конец балки стропил разжелобка, обеспечивая тем самым точность соединения с боковой стеной проема.
  5. Между углом боковой стенки и коньковым брусом натягивают шнур и угольником измеряют угол среза верхнего торца балки стропил. Между этими точками замеряют расстояние и таким образом, определяют длину стропильной балки разжелобка.
  6. Далее на верхний брус (он находится на боковой стене) переносят проекционную линию балки и измеряют размер ее нижнего опорного среза.
  7. Затем выполняют разметку заготовки – ее разрезают по длине и делают запилы торцевых кромок, соблюдая углы в 18 и 72 градуса – и устанавливают на место.

Для каждого окна необходимо изготовить по 2 точно такие же зеркально симметричные балки. Нужное количество заготовок укороченных стропил можно сделать по универсальному шаблону, выполненному самостоятельно.

Небольшой экскурс в историю

Впервые слуховые окна стали использоваться архитектуре средневековой Европы, получив особое распространение в эпоху Возрождения (XV-XVI века). В готических постройках они традиционно украшались богатой лепниной или резьбой, башенками, боковыми пилястрами и фальшколоннами. Конструктивно они являлись продолжением стены фасада здания, и располагались параллельно ему. Видные издалека, подобные конструкции в изысканном декоративном обрамлении становились настоящей визитной карточкой всего здания.

Строительный термин «слуховое окно» используется только в русском языке, не имея аналогов в других странах. Так, в Европе окна в кровлях здания, со времён средневековья традиционно именуются на французский манер «люкарнами».

                                                                     Слуховые окна — люкарны

В Англии и США более в ходу наименование dormer или skylight — мансардный, световой люк. Откуда же в нашем языке появилось это достаточно странное название? Имеется две версии происхождения этого наименования. Одна дана в словаре русского языка В. Даля, а другая — связана с преданием о строительстве Московского манежа.

Великий русский учёный-этнограф Даль в своём словаре даёт следующее толкование этому архитектурному термину. «Окно для слуха, проделанное в кровле». Слово «слух» ранее в разговорном русском языке имело значение и как «продушина», «вентиляционное отверстие». К этому толкованию и склоняется Даль, потому как «слушать на чердаке через это окно нечего». Широко распространена и легендарная версия, связанная с постройкой в Москве манежа. Это здание, ныне располагающееся на одноимённой, Манежной площади, было возведено в честь пятилетнего юбилея изгнания из России наполеоновских полчищ.

                                  Как видим манеж имеет множество слуховых окон

Первоначально Манеж носил наименование Экзерциргауз, и предназначался для строевой подготовки войск, а также для смотров и парадов во время непогоды. Инициатором строительства выступил лично император-победитель Александр-I. Возведение здания было закончено за год, и принимать строение должен был лично самодержец. Но, к моменту посещения Манежа Александром произошла большая неприятность: подвесные потолки, богато изукрашенные гипсовой лепниной, по какой-то причине заметно деформировались. Это не ускользнуло от придирчивого взора императора, который приказал выявить и устранить причину дефекта.

Причина оказалась проста: деформация стропил, сделанных из лиственницы. Металлическая кровля Манежа раскалилась на летнем солнце, а вслед за ней разогрелось и чердачное пространство, сделанное без отдушин. Исправлять ситуацию было поручено инженеру-строителю Слухову, который нашёл выход в устройстве на всём протяжении кровли двух рядов вентиляционных окон. С тех пор кровельные окна стали неизменной частью конструкций всех крупных зданий, особенно крытых металлом. А в отечественной архитектуре они, по имени инженера Слухова, за ними якобы закрепилось название «слуховых».

Более подробно об истории слуховых окон:

Конструкция

Существуют 4 варианта конструктивного оформления слуховых конструкций:

  1. Антидормер – конструкция, которая располагается в пределах ската крыши, встраивается в кровлю. За счет чего происходит уменьшение полезной площади чердака. Этот вариант прост в исполнении, не требует дополнительных затрат на материалы и повышенную гидроизоляцию. Вместе с тем, большой популярностью не пользуется.
  2. Дормер – располагается над скатом кровли. Вариантов устройства подобной конструкции много, она требует дополнительного усиления элементов кровли и создание качественной гидроизоляции. Этот способ оформления наиболее распространенный.
  3. В щипцовой стене. Окно организуется в одной плоскости с фасадом, задействуется торцовая стена, которая имеет форму треугольника. При этом, устройство не требует создания дополнительных конструкций, что облегчает его монтаж. Вход на чердак через это окно свободный – снаружи здания, подняться можно по приставной лестнице.
  4. Наклонное окно создается в мансардных помещениях, конструкции и формы могут быть различные: прямоугольные, круглые, треугольные. Располагаются в плоскости самой кровли.
  5. Зенитный фонарь – окно полностью выполнено из стекла, что позволяет создать максимально эффективное естественное освещение внутреннего подкровельного помещения. Чаще всего применяются подобные конструкции на производственных зданиях.

https://youtube.com/watch?v=mJHO1hnzyvs

Функциональные особенности

  • очень выигрышно с эстетической точки зрения;
  • снижается величина площади скошенной стены мансарды;
  • реализация конструкции кровли люкарны влечет повышенную трудоемкость в создании такого проекта;
  • количество света, поступающего через такое окно, на 30-40 процентов меньше, чем при мансардном окне тех же габаритов. Освещение внутреннего помещения получается довольно специфичным. Ниша, создаваемая люкарной в непосредственной близости к окну, будет освещаться очень хорошо, но по мере удаления от кона освещенность будет резко падать, вплоть до уровня полумрака в наиболее удаленных от оконного проема местах. Равномерность освещения помещения зависит от целого комплекса факторов, таких как крутизна наклона крыши, конструкция и отделка боковых стен и т. д.

Что предусмотреть?

Главное — это общая площадь люкарен, которая необходима для правильной вентиляции и освещения. Она составляет соотношение 1:300.

Остальные моменты относятся к форме конструкции и другим архитектурным вопросам.

Крутизна ската

Этот вопрос необходимо решать для односкатных моделей. Минимальное значение для “односкатов” – это 15 °. Однако в случае оборудования таких окон на плоских сводах этот параметр требуется увеличить до 25-30 °.

Угол зависит от кровельного материала: чем он глаже, тем меньше угол нужен для нормального схода снега и влаги.

Форма

Этот параметр важен, если для домовладельца нужно выделить полезную площадь, которая больше у простых односкатных вариаций.

Треугольные формы удобнее и надежнее других в плане гидроизоляции, поэтому они чаще выбираются при моделировании слуховых окон.

Остальные варианты являются чисто архитектурными решениями.

Расположение

Любой элемент в оформлении дома должен гармонировать с общим видом здания. Рекомендация от специалистов: располагать слуховые окна не менее 1 м по вертикальной проекции между конструкциями, если они сделаны в шахматном порядке.
