Принцип работы и функционал температурных реле с датчиком температуры

Схема подключения

К каждому термостату производитель в обязательном порядке прикладывает детальную инструкцию, в которой пошагово описано, как правильно подключить термостат и как им пользоваться. Но есть некоторые общие правила монтажа, которые необходимо обязательно соблюдать, если необходимо подсоединить терморегулятор самостоятельно.

Большая часть терморегуляторов рассчитана на работу от подключения к сети с напряжением 220 В. Перед подключением необходимо удостовериться в том, что этот показатель соответствует реальности. Лучше всего если розетки и сам датчик будут закреплены на одном уровне примерно на высоте полутора метров от пола

Если розетки расположены выше или ниже, следует использовать удлинитель

Важно расположить терморегулятор так, чтобы он не был расположен рядом с входной дверью, окном или же любыми отопительными приборами. Такие перепады температуры будут искажать реальные данные, в итоге работать термостат будет неправильно

Перед подключением терморегулятора необходимо проверить исправность розетки, а также самого обогревателя

Все составляющие такой системы отопления должен находиться только в исправном состоянии. Как только монтаж терморегулятора будет окончен, необходимо сразу же запрограммировать его на дальнейшую работу – то есть задать настройки.

Стоит помнить, что перед тем как приступать к непосредственной установке терморегулятора любого типа, необходимо убедиться в том, что под рукой имеются все необходимые комплектующие части.

О том, как выбрать комнатный терморегулятор для обогревателя, вы можете узнать из видео ниже.

Как установить терморегулятор

Купить подходящий термостат можно в любом магазине, торгующем теплотехникой. Они представлены сотнями модификаций, как простых, так и более продвинутых. После выбора и покупки подходящей модели можно приступать к установке. Далее мы расскажем, как подключить терморегулятор к котлу – в этом нет ничего сложного.

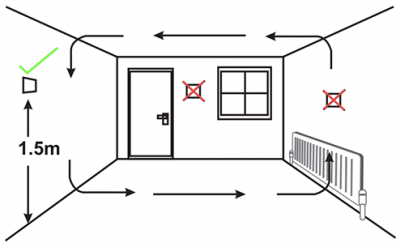

Правильная установка терморегулятора в жилом помещении.

Для того чтобы установить терморегулятор на котел, следует определиться с местом его установки. На прибор не должны попадать прямые солнечные лучи, он не должен располагаться в зоне сквозняков. Также необходимо проследить, чтобы рядом не было никаких отопительных приборов – в противном случае будет трудно добиться необходимой температуры. От терморегулятора к котлу отопления прокладывается двухпроводный кабель.

В случае с беспроводным оборудованием его достаточно прикрутить к стене в любом подходящем месте.

Далее нужно настроить терморегулятор – для этого необходимо снять или установить перемычку, располагающуюся на плате котла или в каком-то определенном его месте. Так, агрегат сможет понять, что он будет работать с выносным термостатом. После это приступаем к тестам, проверкам и программированию. При использовании беспроводной модели проводится ее сопряжение с котлом согласно прилагаемой инструкции.

Как выбрать терморегуляторы с датчиком температуры воздуха

Для начала, определитесь между электронным и механическим прибором. Первый вариант является более оптимальным и удобным, но если у вас дома или в офисе бывают периодические проблемы с электричеством, то отдайте предпочтение механическому устройству

Далее обратите внимание на пределы регулирования, способ монтажа (чем проще, тем лучше) и степень пыле- и влагозащиты

Особенно экономным покупателям лучше приобрести программируемый термостат. Связано это с тем, что конкретный температурный режим нужен в доме не круглосуточно. В рабочее время помещения пустуют, поэтому, потратив деньги один раз на программируемый прибор, вы существенно сэкономите на коммунальных платежах в дальнейшем. Можно запрограммировать ослабление нагрева, например, с 10 до 16 часов.

Описание

Реле или датчик температуры (ДРТ) – это устройство, которое предназначено для контроля и регулировки температуры в помещении или емкости, где оно установлено. Главным образом, этот прибор необходим для поддержания определенной температуры в помещении.

Чувствительными элементами служат специальные датчики или баллоны, которые быстро распознают малейшее изменение окружающей среды. Помимо такой классификации приборы разделаются по месту установки. Они могут быть монтированы на стены или потолок, установлены непосредственно в среде изменения (земле, воде) и использоваться как портативные датчики.

Рассмотрим принцип действия термореле на примере кондиционера, в который встроен классический термостат. При изменении температуры и давления, чувствительная биметаллическая пластина изменяет свое положение. К примеру, если она нагреется до 5 градусов, то её размер увеличится, и она повернет рычаг, подключенный к рабочим частям кондиционера.


Фото — датчик для котлов

После этого контрольный термостат продолжает контролировать работу системы охлаждения. Когда температура окружающей среды опустится до определенной величины, пластина остынет и повторно повернет рычаг. Так будет продолжаться бесконечное число раз. Прямо пропорционально работает термостат в системе отопления, как и морозильник, она включается при изменениях температуры (её снижении) и отключается после повышения градуса. Эта система широко применяется для контроля работы котла.

При этом для контроля холодильника используется терморегулятор, у которого внутри установлен баллон с жидкостью

Для работы его очень важно правильно установить. Сам накладной регулятор устанавливается вне контролируемого объекта, в то время, как камерный баллон монтируется на испарителе. Аналогично описанному выше принципу работы действует и это реле

При нагревании жидкости она меняет кондицию, превращаясь в пар. Меняется положение баллона, во время смены позиции он поворачивает рычаг, который в зависимости от потребности включает или отключает температуру

Аналогично описанному выше принципу работы действует и это реле. При нагревании жидкости она меняет кондицию, превращаясь в пар. Меняется положение баллона, во время смены позиции он поворачивает рычаг, который в зависимости от потребности включает или отключает температуру.


Фото — ДРТ-1

При установке любого типа реле возле него монтируется комнатный термометр. Дело в том, что многие модели могут иметь некоторые погрешности в измерении. Считается, что нормальным показателем является отклонение 2 градуса, в идеале его быть не должно. Если манометрический или цифровой датчик температуры ошибается на 5 и более градусов, то ему срочно требуется настройка. Подробная инструкция указывается на коробке прибора и в брошюре производителя.


Фото — КР75 empty

Его аналог – это капиллярный датчик-реле.

Где используется:

  1. В системах кондиционирования и отопления;
  2. В различных охлаждающих установках (для холодильника, морозильника);
  3. В агропромышленной сфере для определения температуры в грунте, теплице, воде, инкубаторе;
  4. В производственных и технологических условиях.

Способы монтажа

По способу монтажа различают встраиваемые, накладные и розеточные терморегуляторы

Встраиваемые регуляторы – устройства, не имеющие собственного корпуса, которые интегрируются в ИК-обогреватель. Накладные приборы монтируются на стену, пол или потолок в зоне, где требуется мониторинг температуры.

Основные правила установки накладных терморегуляторов

  1. В каждое отапливаемое помещение устанавливается отдельный регулятор.
  2. Устройства настенного типа, например, Eberle RTR-E 3563 рекомендуется монтировать на высоте 1,5-2 метра от уровня пола.
  3. Между датчиком температуры и поверхностью, на которую он монтируется, рекомендуется установить теплоотражающий экран.
  4. Регулятор должен находиться в таком месте, где на него не воздействует повышенная влажность, солнечный свет или источники тепла.

При нарушении этих правил замер температуры будет неточным.

Подключение ИК-обогревателя через терморегулятор

Способ подходит для механических и электронных устройств. При реализации этого способа потребуется выполнить электропроводку от щитка до места монтажа ИК-обогревателя. Возможен вариант с внешней прокладкой в кабель-канале.

Подключение ИК-обогревателя через розеточный терморегулятор

Розеточные регуляторы температуры в нижней части блока имеют розетку, например, модели Terneo Pro-Z, Terneo RZ-2 м. Устройства не требуют навыков электромонтажа, а схема их подключения очень простая:

Подключение нескольких ИК-обогревателей к терморегулятору

Способ используется для больших помещений, в которых для обогрева установлено несколько инфракрасных обогревателей. В этом случае подключение выполняется по следующей схеме:

Схема реле влажности, реле уровня жидкости

Реле влажности или реле уровня жидкости (рис. 7) так же, как и некоторые из вышеприведенных схем выполнено на основе триггера Шмитта [МК 2/86-22].

Рис. 7. Принципиальная схема реле влажности, реле уровня жидкости.

Порог срабатывания устройства устанавливают регулировкой потенциометра R3. Контакты датчика влажности выполнены в виде медного (Си) и железного (Fe) стержней, погруженных в землю.

При изменении содержания влаги в земле электропроводность среды и сопротивление между электродами меняются. С увеличением смещения на базе транзистора VT1 он открывается.

Коллекторный и эмиттерный токи транзистора возрастают, что приводит к росту напряжения на потенциометре R3 и, соответственно, к переключению триггера.

Реле срабатывает. Устройство может быть настроено на уменьшение электропроводности земли ниже заданной нормы. Тогда, при срабатывании исполнительного устройства, включается система автоматического полива земли (растений).

Zilon IR-0.8S

Модель Zilon IR-0.8S можно установить как на стену, так и на потолок. В комплекте к устройству идет терморегулятор для сверки заданных и реальных значений. Защита обеспечивается автоматической блокировкой и выключением прибора.

Основные параметры этой модели следующие:

  • мощность составляет около 0,8 кВт;
  • габаритные размеры 1,19х0,13х0,04 м;
  • масса 3,2 кг;
  • нет побочных выбросов углекислых газов в помещение;
  • низкий расход электроэнергии при работе обогревателя.

При установке на потолок не всегда хорошо прогревается пол в комнате. Но с точки зрения цена-качество (цена около 2400 рублей), он вполне достоин пристального внимания.

  • Термореле с выносным датчиком температуры: принцип работы
  • Подключение вилки к варочной панели
  • Обзор модельного ряда и видов реле температуры
  • Почему кондиционер булькает в нерабочем состоянии при ветре
  • Терморегулятор своими руками
  • Как правильно подключить узо
  • Как обновить старую кафельную плитку в ванной комнате
  • Оптимальная температура теплого пола
  • Особенности подключения теплого пола к терморегулятору
  • Делаем водяной теплый пол от газового котла
  • Как самостоятельно подключить стиральную машину: пошаговая инструкция по монтажу
  • Электрический теплый пол в частном загородном доме: особенности монтажа в деревянном и каркасном доме
  • Как проверить заземление
  • Преимущества использования удлинителя протока для радиаторов
  • Сенсорный выключатель rgb-light slayder своими руками
  • Инструкция по подключению трехклавишного выключателя своими руками
  • Что такое бойлер для нагрева воды: виды, области применения и некоторые нюансы эксплуатации
  • Фум-лента технические характеристики, как и сколько наматывать на резьбу
  • Гидроаккумулятор выбор и принцип работы
  • Подключение унитаза к канализации без гофры
  • Как с помощью болгарки резать металл
  • Как клеить стеклохолст правильно?
  • Недостатки полипропиленовых труб в отоплении дома
  • Тв розетка
  • Восстановление ручки пластикового окна

С этим читают

  • Термореле с выносным датчиком температуры: принцип работы
  • Подключение вилки к варочной панели
  • Обзор модельного ряда и видов реле температуры
  • Почему кондиционер булькает в нерабочем состоянии при ветре
  • Терморегулятор своими руками
  • Как правильно подключить узо
  • Как обновить старую кафельную плитку в ванной комнате
  • Оптимальная температура теплого пола
  • Особенности подключения теплого пола к терморегулятору
  • Делаем водяной теплый пол от газового котла

Как сделать простой терморегулятор своими руками

Для изготовления устройства понадобятся три элемента:

  • термопара;
  • операционный блок;
  • исполнительный механизм.

Термопара

Деталь представляет собой спайку проводников из двух разнородных металлов. При изменении температуры воздуха в соединении металлов меняется сопротивление, что вызывает изменение характеристики протекающего в нём электрического тока.

Операционный блок

Блок – это есть сам терморегулятор, который, реагируя на изменение характеристики тока в термопаре, передаёт сигнал в исполнительный механизм.

Исполнительный механизм

Это реле, которое включает и выключает обогреватели. При понижении температуры воздуха механизм замыкает контакты питания системы обогрева. По достижении нужного температурного уровня реле размыкает цепь питания.

Схемы самодельных регуляторов температуры публикуются в интернете. Термопару можно использовать, взятую из какого-нибудь старого прибора (холодильника, СВЧ печи и пр.). Таким же образом можно обзавестись реле.

Целесообразность установки терморегуляторов имеет смысл в домах индивидуальной застройки, где нет центрального отопления. Эксплуатация терморегулирующих систем приносит экономию энергоресурсов, что создаёт существенный экономический эффект.

Термореле своими руками

Для тех, кто умеет мастерить: работать с паяльником, имеет достаточный минимум знаний в области электротехники, есть варианты самостоятельного изготовления термореле. Из имеющегося разнообразия лучше выбирать не архаичные схемы прошлых десятилетий, а вариант, близкий к современности. Легче найти современные комплектующие, надежные в работе и точнее старых. Электрические схемы также стали проще, благодаря высокой степени интеграции новых чипов. Вот вариант с полупроводниковым аналоговым датчиком:

Схема самодельного термореле

Датчик U1 выпускается в корпусе TO-92 или TO-220. В первом случае он годится только для измерения температуры воздуха. Второй корпус подходит для крепления к металлическим пластинам, например, для измерения температуры батарей или труб. Переменный резистор R5 должен быть с линейной характеристикой, так как датчик LM35 сам имеет хорошую линейность. Компаратор U2 сравнивает образцовое напряжение с ползунка резистора R5 и от датчика.

Выходной сигнал компаратора усиливается по току транзистором T1 и дальше поступает на базу транзистора T2, ключа, который включает реле K1. Диод D1 обязательно должен быть использован, для защиты транзистора T2 от электрического пробоя при самоиндукции катушки реле. Контакты нагрузки должны быть рассчитаны на ток 2-5 А. Если мощность нагрузки больше 400-1000 Вт, что соответствует выбранному реле, то следует применять промежуточный магнитный пускатель или симистор.

Таблица 1. Замена транзисторов и диодов

BC549CКТ315В, КТ315Г
BD139КТ815Б, КТ805Б
1N4002КД105Б, КД212А

Датчик можно выносить за пределы платы устройства на расстояние 5-10 метров. Но в этом случае провод от вывода 2 должен быть в металлической оплетке (экранирован). Оплетка соединяется с выводом 3 (земля), а питание подается отдельным проводом. Резистор R1 и конденсатор C2 также требуется выносить вместе с датчиком и помещать в его собственный корпус. Устройство питается от источника напряжения постоянного тока 12 В.

Зачем нужен выносной терморегулятор

В первую очередь, устанавливать термостат надо по причине увеличения экономичности газового котла. Принцип работы устройства, основан на считывании не температуры теплоносителя, а интенсивности нагрева помещения. Датчик настраивается на оптимальный для хозяев квартиры или дома, температурный параметр.

Если, нагрев в помещении превышает установленный предел, дается сигнал на автоматику, выключая или уменьшая интенсивность горения (в зависимости от устройства) газовой горелки. После остывания помещения, подается повторный сигнал на возобновление работы котла.

Устройство выносного терморегулятора более эффективно, чем у встроенного в теплогенератор датчика нагрева.

Кроме экономичности, установка терморегулятора дает следующие преимущества:

Комфортный обогрев помещений – в комнатах поддерживается выставленная температура, в автоматическом режиме. Устройство работает, учитывая температуру окружающей среды, самостоятельно изменяя интенсивность нагрева. В результате изменений, в комнатах поддерживается постоянная температура.

Автономная работа – после установки терморегулятора, нет необходимости в постоянном контроле газового котла. Датчик самостоятельно подберет наиболее оптимальный и экономичный режим. В случае подключения суточного и недельного программатора, возможно, запрограммировать датчик на каждый день недели, по часам.

Выгодно ли ставить термостат при отоплении от газового котла

Подключение комнатного терморегулятора к газовому котлу, снижает расход газа на 15-20%. Недельный погодозависимый программатор, уменьшает затраты газа еще на 5-10%.

При решении о целесообразности приобретения термостата, необходимо учитывать несколько моментов:

Стоимость приобретения и установки – затраты на покупку датчика премиум класса, составят около 5 тыс. руб. Монтаж обойдется в пределах 1-1,5 тыс. руб.

Экономичность работы котла при установке выносного термостата, достигает 30%. При среднем расходе газа в 400 м³ в месяц на обогрев помещения в 100 м², экономия составит 120 м³. Если учесть, что средняя цена за газ находится в пределах 6 руб./м³, каждый месяц удастся сократить расходы на 720 руб.

Электронный беспроводной комнатный термостат-регулятор для газового котла отопления, в течение одного сезона даёт экономию не менее 6 тыс. руб. для дома в 100 м². Полная окупаемость установки, наблюдается уже спустя 1 год интенсивной эксплуатации устройства.

Принцип действия, плюсы и минусы

Программируемые термостаты бывают следующих видов:

Эксплуатация механических термостатов

Механический регулятор температур считается простым и практичным устройством. Применяется в нагревательных и охладительных целях. Чаще всего представляет внешнее электроустановочное изделие, предназначенное для внутренней установки в жилые помещения в системы отопления.

Механические программируемые термостаты

Специфичностью механических терморегуляторов является отсутствие электрической составляющей. Работает аппарат по особому принципу, заключающемуся в свойствах некоторых веществ и материалов менять свои механические качества от изменения температуры.

При изменении температуры до конкретно указанной, происходит разрыв или замыкание электрической цепи, что обуславливает выключение либо включение приборов для нагрева. Требуемый показатель температуры выбирается на шкале прибора путём вращения специального колесика.

Положительные моменты механических термостатов:

  1. Надёжность
  2. Устойчивость к перепадам напряжения
  3. Не подвластны сбоям электроники
  4. Работают при отрицательных температурах
  5. Можно эксплуатировать в условиях резких изменений температуры
  6. Простое управление
  7. Длительный срок службы
  1. Наличие погрешности
  2. Вероятность появления небольших щелчков при подаче напряжения на инфракрасные нагреватели
  3. Низкая функциональность

Независимо от недостатков, они являются самыми распространёнными и встречаются в организации обогревательных систем чаще других термостатов, благодаря простому управлению и невысокой стоимости.

Эксплуатация электромеханических термостатов

Электромеханические программируемые термостаты используется в различных бытовых электроприборах. Эти изделия бывают двух модификаций:

  • С биметаллической пластиной и группой контактов. Пластина, нагреваясь до определённой температуры, изгибается и размыкает контакты, из-за чего прекращается подача электротока на нагревательную спираль или ТЭН прибора. После остывания пластина прогибается обратно в своё исходное положение, контакты при этом замыкаются, возвращается подача электричества и прибор нагревается. Приборами с этими регуляторами пользуется в повседневной жизни практически каждый человек – это утюги, электроплиты, электрочайники и т.п.
  • С капиллярной трубкой. Изделие состоит из трубки, наполненной газом и помещённой в ёмкость с водой, а также контактов. Принцип действия базируется на особенностях материалов расширяться при определённых температурах. Вещество, находящееся в полой трубке, начинает расширяться при разогреве воды, из-за чего возникает замыкание контакта. После охлаждения воды, контакты размыкаются, а электроприбор начинает разогреваться. Подобными регуляторами чаще всего оснащаются водонагреватели, масляные обогреватели, бойлеры.
Электромеханические программируемые термостаты

Эти термостаты зарекомендовали себя как неприхотливые устройства.

Плюсы этих приборов:

  1. Автоматическое включение обогрева
  2. Герметичность
  3. Невысокая цена

Минусы этих приборов:

  1. Низкая функциональность
  2. Сложность добиться высокой точности регулирования

Эксплуатация электронных термостатов

Электронные устройства очень распространены, они эксплуатируются с многими электрообогревателями. Обычно ими оборудуют общие отопительные системы и кондиционирования, а также тёплые полы.

Как выбрать терморегуляторы с датчиком температуры воздуха

При выборе терморегулятора руководствуются несколькими факторами:

  • способ отопления помещений;
  • вид тепловой установки;
  • тип обогревателей;
  • количество помещений и площадь обогрева;
  • время, когда в доме будут отсутствовать люди;
  • финансовые возможности.

Рассматривая эти условия, потребитель может выбрать механический или электрический ТР. Если нужно регулировать отопление в 2-3 помещениях, то можно установить электронный регулятор и поместить датчики в каждой комнате. Для особняков в 2-3 этажа подойдёт климатическая система с универсальным программируемым терморегулятором.

Принцип действия терморегуляторов

Основой любого терморегулятора является электронный или механический термодатчик, контролирующий температуру воздуха в помещении. В зависимости от полученных показаний, он подает команды на отопительный котел, заставляя тот включаться и отключаться, в зависимости от пользовательских температурных предпочтений. Для выставления параметров используются крутящиеся ручки, сенсорные экраны и кнопки различных конструкций.

Конструкционно терморегулятор представляет собой компактный пульт управления, внутри которого стоит датчик температуры воздуха. При этом сам котел может располагаться в любом другом месте здания – на кухне, в ванной комнате, в отдельной котельной или вовсе в подвале, где он никому не мешает и не мозолит глаза. Согласитесь, что бегать в подвал, для того чтобы сделать воздух более теплым или более прохладным не так уж и удобно. Гораздо удобнее располагать эдаким пультом дистанционного управления, установленным в комнате.

Терморегуляторы с датчиком температуры воздуха для котла и являются пультами дистанционного управления. Они обеспечивают точную регулировку температурного режима и избавляют от необходимости бегать к месту установки котла, чтобы выставить нужный режим или задать рабочую программу. Работают терморегуляторы следующим образом:

Желательно подбирать термостат той же компании-производителя, что и Ваш котел. Это убережет Вас от возможных сбоев и неполадок в работе оборудования из-за различия электронной начинки.

  • Пользователи задают необходимую им температуру воздуха, например, +22 градуса;
  • Как только температура опустится ниже заданного предела, термостат подаст команду на включение котла – начнется нагрев теплоносителя, циркулирующего по отопительной системе;
  • Как только температура поднимется до желаемой отметки, термостат подаст команду для отключения котла.

Этот процесс повторяется циклически, обеспечивая создание комфортной атмосферы для домочадцев.

Комнатный термостат с датчиком температуры воздуха может контролировать температуру воды в контуре горячего водоснабжения – это необходимый функционал, если в доме стоит двухконтурный котел, причем установлен он не на кухне, в труднодоступном месте (в подвале или в гараже). Если вода в кране покажется слишком горячей, достаточно подойти к термостату и уменьшить степень ее нагрева – очень удобно и практично.

Продвинутые терморегуляторы с выносным датчиком температуры воздуха могут управлять сразу несколькими отопительными контурами – благодаря этому они обеспечивают раздельный температурный контроль в нескольких помещениях.
