Камин с воздушным отоплением: Пошаговая инструкция по установке

Основные разновидности каминов, функционирующих на дровах

Как правило, люди прежде всего смотрят на внешнее оформление устройство, но в действительности необходимо вначале определиться с габаритами. Данный элемент очень важен, поскольку камин не должен выглядеть в доме нелепо. Если площадь небольшая, то нужно выбирать соответствующую модель, которая не будет занимать много места и впишется в обстановку. В большом же зале маленький камин будет смотреться неуместно – он будет незаметен, потеряется среди других предметов и попросту не принесет желаемого результата. Здесь камин должен быть массивным, из кирпича или отделанным плиткой под камень.

Есть несколько классификаций, по которым подразделяются камины для дома дровяные, но ключевой считается именно классификация по месторасположению приборов. Ознакомимся с ней.

Вариант №1. Пристенные модели

  1. Камины, которые прилегают к стене задней стенкой. Они являются традиционным вариантом, а рассчитаны не только на малогабаритные, но и достаточно большие помещения, поскольку могут иметь разные размеры. Камин может иметь прямоугольную форму или же быть выполненным с выступами и суженной дымоходной трубой. Выбор конкретного варианта зависит от личных предпочтений и от того, какова обстановка помещения.


Камины, которые прилегают к стене торцевой стенкой. Предпочтительный вариант для комнат, имеющих среднюю площадь, которую, в свою очередь, можно условно разделить на две отдельные зоны. В случае сквозной топочной камеры будет иметь места пара стеклянных дверок, по одной на каждую сторону.

Вариант №2. Угловые модели

Такие приборы также делятся на две подгруппы – модели, предназначающие для размещения на внешнем углу и те, что как бы встраиваются в углы, соединяя прилегающие стены диагонально.

  1. Приборы для наружных углов. Очевидно, что они предназначаются для габаритных помещений, имеющих нестандартную планировку. Это может быть, к примеру, коридор, объединенный с каминной, вследствие чего образовался выступающий угол. Здесь камин как бы украшает сразу две стены, а топочные камеры освещают одновременно два помещения.
  2. Приборы для внутренних углов – более распространены. Места занимают немного, поэтому могут устанавливаться в том числе в небольших помещениях. Форма и габариты могут быть разными, также могут присутствовать дополнительные элементы (наличие последних диктуется площадью комнаты, где будет установлен камин).

Вариант №3. Островные модели

Речь здесь идет о сооружениях, которые располагаются в центре помещения и никак не связаны со стенами. Такие камины могут быть как из металла, так и из кирпича, да и их форма может быть весьма необычной. Любопытно: еще такие приборы могут быть навесными, то есть нависать над полом.

На фотографии ниже вы можете увидеть кирпичный камин, который установлен посередине помещения. Такие камины и называются островными.

Очевидно, для средних или небольших помещений такие конструкции не подойдут, поскольку предназначаются исключительно для габаритных залов и высоких потолков. Подобные камины придают помещению уют и теплую домашнюю атмосферу.

А вот для модели, которая представлена ниже, требует выделения отдельного помещения, поскольку основной акцент оформления будет сделать именно на ней. Количество предметов мебели здесь должно быть минимальным, в противном случае комната будет выглядеть загроможденной.

Дымоход выполнен в виде подвесного металлического колпака, закрепленного в перекрытии.

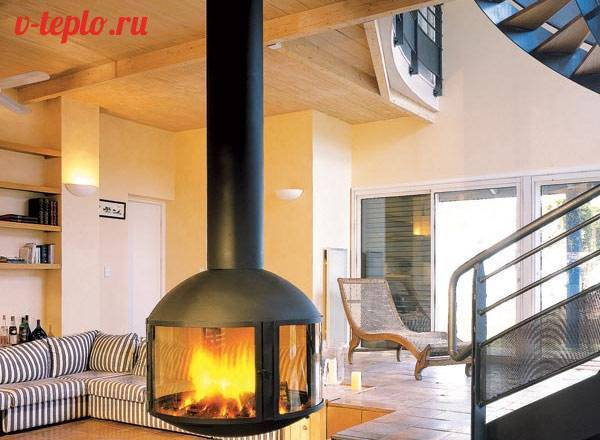

Неплохо будет смотреться в современном интерьере и подвесной железный камин – он может быть разных размеров и вариантов оформления, кроме того, расцветка также может быть разной.

Чтобы установить такой камин на дровах, требуются качественные крепления, поскольку вес подобная конструкция имеет немалый. Заметим, что такие модели не очень нагревают воздух в помещении достаточно сильно – тепловая энергия распространяется максимум на 1,5 метра. Зато атмосфера в доме будет уютной и приятной!

Вариант №4. Встроенные модели

Такие камины могут встраиваться во внешнюю или внутреннюю стену.

  1. Предпочтение лучше отдавать тем вариантам, дымоходная труба в которых располагается во внешней стене. Дело в том, что дымоход в таком случае не будет занимать место в комнате, так как будет проходить от улицы, а в доме будет только портал и топка.


Во втором варианте труба встраивается во внутреннюю стену дома, в то время как в помещение выводится только небольшой портал.

Если есть желание отапливать одновременно две комнаты, то камин можно распределить на две части и оформить выступы. В качестве дымохода здесь лучше использовать трубу-сэндвич, изолировав ее от нагревающихся поверхностей.

Особенности угловых каминов

В последнее время популярностью стали пользоваться угловые камины на дровах. Их основное преимущество – разумное использование пространства. Дымоход в подобных конструкциях так же располагается в углу. Независимо от своего строения, такие камины прекрасно справляются с поставленными задачами. Они смогут отлично обогревать помещение там, где отсутствует газификация и централизованное отопление. Это идеально подходит для дач и летних домиков.

Готовые отопительные системы состоят из:

  • дымоотвода;
  • дымоходной трубы;
  • топки;
  • каминного портала.

Так что в комплекте есть все необходимое для нормальной работы и монтажа. Можно выбрать угловой дровяной камин, изготовленный из чугуна. Такая конструкция отличается легким весом. Они обычно компактны, для них не нужно возводить дополнительные сооружения, создавать специальные условия перед установкой. Роскошно в интерьере смотрятся угловые печи камины, изготовленные из мрамора. В таких моделях могут присутствовать дополнительные полки, банкетки. Не обязательно, конечно, выбирать угловые конструкции. Любой из каминов сможет подарить тепло в доме.

Если планируете выбрать камин, который будет работать на дровах, то нужно позаботиться о свободном пространстве. Такое приспособление положительно влияет на самочувствие. Например, приятно наблюдать за тем, как горят с треском поленья. Сразу можно забыть о стрессе, плохом настроении, обретается душевный комфорт. Перед выбором подходящей модели следует посмотреть на фото, которые станут отличной демонстрацией того, как камины сочетаются с другими элементами интерьера.

Преимущества угловых дровяных печей и каминов

  • простота в использовании;
  • прекрасно вписывается в любой интерьер;
  • помогают согреться зимой;
  • высокая теплоотдача;
  • дарят комфорт в помещении;
  • если печь камин построены из кирпича значит в доме всегда будет тепло.

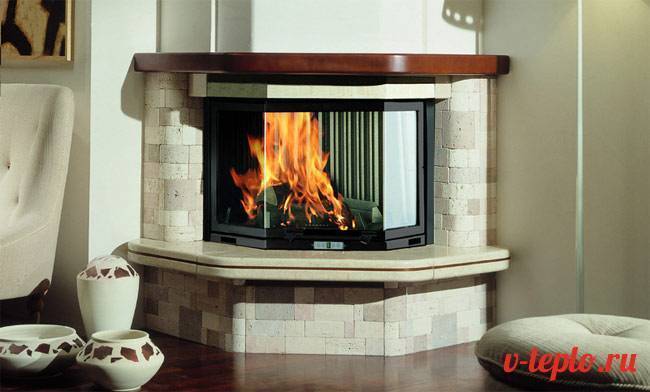

Угловой вариант камина из кирпича

Минусы каминных топок на дровах

  • Европейские каминные топки очень хорошо зарекомендовали себя на отечественном рынке. В связи с постоянным повышением курса валюты цена сильно сказывается на изделие;
  • Требует профессиональных навыков для установки своими руками углового дровяного камина (дополнительные расходы на монтажников, отдельные строительные материалы);
  • По сравнению с электрическим камином или биокамином имеет большой список правил пожарной безопасности;
  • Время от времени приходится чистить дымоход, очищать стекло каминной топки.

Наиболее практичными будут модели длительного горения с вторичным дожигом, которые отлично справляются с поставленными функциями.

Порядок обустройства каминопечи своими руками

Потребуются следующие материалы для каминов и печей данного конструкционного решения:

  • кирпичи полнотелые и огнеупорные;
  • стальные полосы;
  • глиняный раствор;
  • духовой шкаф;
  • панель варочная;
  • дверки стальные.

Далее установка печи камина своими руками производится в такой последовательности:

  1. 1-й и 2-й ряды кирпичей служат для выравнивания сооружаемой конструкции, поскольку в результате заливки фундамента на его поверхности все равно образуются неровности. После завершения второго ряда строительный уровень должен показывать абсолютно ровную поверхность, в противном случае срок эксплуатации конструкции будет недолгим.
  2. В разных сторон каминопечи формируют одно поддувало и два прочистных окошка.
  3. На каждое окошко монтируют стальную дверку. Над дверцей поддувала дополнительно размещают стальную полосу. С лицевой стороны конструкции обустраивают каминное отделение, желательно с бортиком, чтобы из нее не выпадали продукты горения.
  4. Дверки перекрывают кирпичом, а со стороны камина открывают портал.
  5. Над поддувалом размещают колосник. Длинное узкое отделение перекрывают при помощи стальной полосы.
  6. Боковые каналы разделяются кирпичами пополам. Открывают топочное окно.
  7. Устанавливают топочную дверцу.
  8. Дверку топки накрывают стальной полосой и перекрывают кирпичом.
  9. Также полосой из стали перекрывают камин.
  10. Канал над топкой соединяют с ближайшим колодцем. С лицевой стороны камин закрывают кирпичом и образуют дымозаборник.
  11. Варочную панель располагают над топкой. Оставшееся пространство над переходом и колодцем закрывают стальными полосами.
  12. Канал над камином сужают и формируют варочное отделение.
  13. 14-й и 15-й ряд выполняют аналогично 13-ому.
  14. Между ближайшим колодцем и варочной камерой обустраивают вытяжку.
  15. В вытяжку монтируют прочистную металлическую дверку.
  16. Задний колодец, расположенный над вытяжкой, разделяют пополам. Тот, что будет выходить на улицу, перекрывают летней заслонкой. Колодец над очагом приобретает размер в 1 кирпич. Стальными полосами накрывают варочную камеру по всей площади.
  17. Варочную камеру перекрывают.
  18. 20-й ряд аналогичен предыдущему.
  19. 2-й задний канал расширяют до максимальных размеров и выводят из него прочистное окошко. Над колодцем с камином устанавливают заслонку.
  20. Устанавливают прочистную дверку.
  21. В полости размещают металлический духовой шкаф. С дальней стороны остается вертикальный дымовой колодец.
  22. С одной стороны духового шкафа делают отток дыма в центральную трубу.
  23. Действия повторяют.
  24. Делают переход из полости в трубу, поскольку закончился духовой шкаф.
  25. Полость и колодец накрывают стальными полосами.
  26. Поверх полос площадь накрывают кирпичом. В последнем незадействованном колодце монтируют зимнюю задвижку.
  27. Все колодцы путем использования горизонтальных ходов соединяют с каминным. Устанавливают прочистную дверку.
  28. 30-й и 31-й ряды аналогичны.
  29. Площадь накрывают. Устанавливают общую заслонку.
  30. 33-й ряд и дальше – конструкцию сужают — она переходит в трубу.

Сегодня в загородных домах встретить обычные печи можно уже не так часто, как раньше, так как есть более современные системы отопления и приготовления пищи. На первое место выходят камины, которые могут выполнять практически те же функции, но зато внешний вид их более декоративный. Камин можно располагать в любом помещении: в спальнях, гостиных, холлах. Подобный очаг придает больше уюта, дает мягкое тепло, которое довольно быстро обогревает дом небольшой площади.

Как сделать камин прочным и удобным? Стоит сразу отметить, что работы отличаются не только сложностью, но и значительными финансовыми затратами. Требуется приглашать профессионального мастера. Можно значительно сэкономить, если купить уже готовый камин из металла, требующий только внешней декоративной отделки, но назвать такой вариант лучшим нельзя.

Иногда при покупке загородного дома случается так, что в нем уже стоит обычная русская печь, которая по своему прямому назначению не используется. В этом случае на основе этой печи можно своими руками сделать камин. Такая переделка заключается в оценке состояния печи, определении плана работ, которые могут понадобиться. Как правило, чаще всего требуется расширение топки, установка дверцы и новой дымоходной трубы.

Виды каминов для отопления дома

В первую очередь камины различают по типу устройства топочной камеры:

  • Открытый камин. Это декоративный вариант отопительного строения — камин без стенок выглядит красиво, но КПД его невелик, он обогревает только помещение, в котором находится, и то частично, если площадь помещения большая.
  • Полуоткрытый камин. Он пристраивается к стене или заглубляется в нее, отсутствует одна из стенок, что позволяет наблюдать за процессом горения. Потенциал теплоотдачи у такой конструкции уже выше, можно использовать как полноценный дополнительный источник обогрева дома.
  • Закрытый камин. В подавляющем большинстве случаев это встроенный в стену камин, отделенный от комнаты металлической заслонкой или жаропрочным стеклом. Это самый безопасный с точки зрения пожароопасности и самый эффективный по тепловому потенциалу вариант камина. Такая печь камин для отопления дома вполне подойдет даже как основной источник.

Для того чтобы использовать камин в качестве источника обогрева дома, ему потребуется распределительная система, которая будет распределить тепло по всем помещениям. По этому признаку камины делятся на две группы: с водяным отоплением и с воздушным.

Камин с воздушным отоплением

Это камины закрытого типа, в котором прямого контакта с воздухом помещения не происходит. В конструкцию камина входят воздуховоды, которые обеспечивают распределение нагретого воздуха по дому. Может использоваться как естественное, так и принудительное распределение горячего воздуха по помещениям для повышения эффективности. Такие камины бывают как напольные, так и встраиваемые.

Естественная конвекционная циркуляция потоков эффективна для обогрева только одного помещения. Для отопления нескольких комнат необходимо принудительное нагнетание горячего воздуха. Оно осуществляется с помощью встроенных вентиляторов, работающих от электричества. Воздуховоды ведут в каждое помещение, обогрев которого предполагается осуществить с помощью камина.

Камин с водяным отоплением

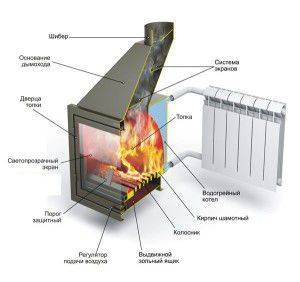

Каминное отопление частного дома можно организовать, используя камин с водяным контуром.

Такой камин подключается к радиаторной водяной системе отопления дома. В качестве дополнительного функционала он имеет варочную поверхность. Имеются такие разновидности, как печи-камины с водяным контуром из чугуна и других металлов.

Камин с теплообменником может использоваться как запасной, резервный способ отопления загородного дома, например, при использовании газового котла в качестве основного источника. Такой камин можно использовать и без нагревания воды для отопления, что может быть актуально летом.

Достоинства такого типа отопления

  • Снижение расходов на 10-20%. Камин с воздушным отоплением функционирует еще некоторое время после затухания за счет циркулирующего горячего воздуха в трубах. Даже после затухания отопительная система продолжает отопление частного дома;
  • Использование горячего дыма. Температура уходящего в атмосферу дыма составляет 170-200 градусов. Так почему бы не использовать этот газ в качестве дополнительного источника тепла для обогревания комнаты? Такие камины оснащаются специальным воздуховодом для циркуляции горячего дыма;

Схема работы воздушного отопления

Вентиляция и отопление

Рассмотренные достоинства воздушного отопления красноречиво говорят об эффективности подобной отопительной системы. Отопительные системы с воздуховодами могут похвастаться тремя способами обогревания:

  • Конвекцией. За счет перемешивания холодного и горячего воздуха;
  • Теплопередачей. Стены дома хорошо прогреваются от горячего воздуха;
  • Излучением. Тепло исходит от открытой каминной топки.

Такая сложная отопительная система может устанавливаться только на этапе строительства нового дома. Установить своими руками подобную систему достаточно сложно. Для ее монтажа требуется превосходное понимание чертежей, значительные расходы на материалы для труб, переходники и на герметизирующие вещества. Кроме этого, монтаж вентиляционной системы лучше доверить специалисту, работа которого, естественно, оплачивается.

Что представляет собой камин?

Камин – это разновидность печи, генерирующий тепло путем сгорания твердого топлива. Классический вариант – это дрова, как и у обычного дровяного котла, но можно топить камин и углем, и специальными брикетами или пеллетами. Топливо сгорает за счет тяги воздуха, создаваемой конструкцией камина. Поддувной канал обеспечивает поступление холодного воздуха в основную камеру, где происходит горение. Дым уходит в дымосборник, а затем выводится через дымоход, обеспечивая достаточную для активного процесса сгорания дров тягу. Полученное тепло распределяется по дому в зависимости от конструкции камина.

Камин состоит из четырех основных частей:

  1. Портал. Это внешняя, фронтальная часть камина, несущая как конструктивную функцию, так и декоративную. Он может быть выполнен из кирпича, натурального камня, мрамора, искусственного камня. Портал украшают различным декором, он может быть выполнен в любом стиле, подходящем под интерьер дома. Верхняя часть используется в качестве каминной полки.
  2. Топка. Это центральная часть камина, камера, в которой происходит сгорание топлива и выработка тепла для обогрева. Для изготовления топки используется огнеупорный металл или жаропрочный кирпич. Она может быть открытой или иметь дверцу.
  3. Хайло (дымосборник). Нужен только для каминов, имеющих топку открытого типа. Представляет собой специальную камеру, где собирается дым перед попаданием в дымоход.
  4. Дымоход. Вертикальная труба для вывода дыма за пределы дома, обеспечивающая тягу для активного сгорания топлива в основной камере камина.

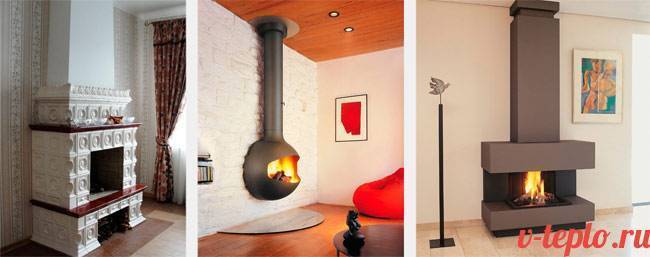

Разновидности

Разнообразие каминов дает возможность устанавливать их даже в квартирах. Но для гармоничного дизайна потребуется изготовить портал, подходящий к оформлению помещения.

Классика

Этот вид  используют чаще всего. Основной признак – строгость дизайна, при котором нет необходимости использовать дополнительные украшения.

Классический портал

Кантри

Эта разновидность подходит для конструкций, работающих на дровах, изготавливают их из кирпича или камня.

Стиль кантри требует естественных фактур

Конструкцию делают из стекла или металла.

Портал подойдет для комнаты в стиле хай-тек

Вариант № 2. Сборка заводского комплекта

Заводские комплекты собирать гораздо легче, как правило, там есть схема установки камина, где каждая деталь пронумерована и показано ее конкретное место. Но есть тонкости, о которых инструкция умалчивает, мы же рассмотрим все пошагово.

Инструменты и материалы

Инструмента здесь нужно меньше:

  • Уровень строительный пузырьковый;
  • Гидроуровень;
  • Отвес, рулетка, карандаш;
  • Шпатель узкий;
  • Шпатель зубчатый (если планируется укладка плитки);
  • Перфоратор;
  • Молоток резиновый.
  • Шуруповерт.

В комплект для обустройства камина входит только сама топка и разборной корпус, монтажный набор нужно покупать отдельно, в частности вам понадобятся:

  • Саморезы и широкие шайбы к ним;
  • Дюбеля пластиковые под саморезы;
  • Мастика термостойкая;
  • Герметик термостойкий;
  • Плиты теплоизоляционные фольгированные 50 мм;
  • UD и CD профили под гипсокартон;
  • Лист гипсокартона;
  • 2 декоративных решетки на вентиляционные окна.

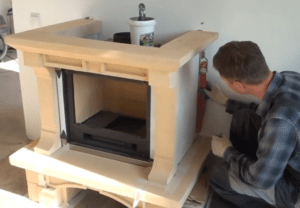

Сборка комплекта

ИллюстрацииРекомендации
Вход в дымоходный канал.

Детали сборных каминов чаще всего отливаются из гипса, вес конструкции относительно небольшой, поэтому такие камины часто устанавливают на верхних этажах коттеджей и врезают их в общий дымоход.

Основание.

Для обустройства основы здесь также используется керамогранит или напольная керамическая плитка. Укладываем на термостойкую мастику.

Проверка комплектации.

Перед тем как установить камин в доме, нужно проверить его комплектацию и целостность всех деталей.

Для этого просто собираем конструкцию на сухую.

Регулировка топки по уровню.

В таких каминах топка, как правило, стоит на платформе. Для того чтобы выставить ее четко по горизонту на ножках платформы есть регулировочные болты.

Клеим скотч.

Если при монтаже блоков на пол мастика растечется и вы не уберете ее сразу, то потом соскрести ее будет проблематично.

Поэтому для страховки я вначале собираю каркас на сухую и оклеиваю периметр блоков малярным скотчем, потом просто сорвем скотч и пол, останется чистым.

Наносим мастику.

Мастика наносится узким шпателем по центру контактной плоскости. Много накладывать не стоит.

Установка блоков.

Внутренние опорные блоки сначала нужно обвести карандашом по периметру, потом смазать мастикой и установить на то же место.

Периметр наружных, лицевых блоков у нас уже оклеен малярным скотчем, здесь ничего отмечать не нужно.

Проверка по уровню.

Дальше блоки промазываются мастикой и собираются по номерам.

Пока мастика не застыла, все элементы конструкции проверяются по уровню.

Временная фиксация.

Есть небольшая хитрость: мастика схватывается не сразу и чтобы после установки между блоками не появились щели, мы дополнительно фиксируем блоки малярным скотчем.

Декоративная отделка.

Как правило, корпус камина продается без наружной отделки, хозяева сами подбирают материал в зависимости от стиля интерьера.

В данном случае мы использовали искусственный камень. Плитка кладется на ту же термостойкую мастику.

Дымоходный короб.

Этот вариант отличается только тем, что дымоход наплавлен в стену и нам, не нужно монтировать двухкамерный короб, достаточно одной камеры.

Чем печь отличается от камина

Теперь погрузимся в реалии предстоящих работ и отметим их трудоемкость и сложность выполнения в техническом и теоретическом плане. Чтобы понять, как сделать камин из печки, необходимо определить все виды требуемых работ. Это под силу только настоящему профи, поэтому привлечение мастера, скорее всего, станет обязательным условием. Но в качестве информации разъясним, как провести анализ реконструкции.

Печь от камина принципиально ничем не отличается. Оба устройства работают за счет сгорания топлива и оба участвуют в отоплении помещения. Но все-таки одно из них называется печью, а другое – камином.

  • Функции печи не рассчитаны на то, чтобы предоставить возможность наблюдать за пламенем, поэтому все технологические нюансы направлены на качественно и эффективное использование тепла. Дверца топки выполнена из металла и скрывает процесс горения от глаз наблюдателя.
  • Газы, образовавшиеся после сгорания, имеют высокую температуру. Дарить такую энергию природе не очень хочется, поэтому дымоход в корпусе печи выполнен в виде лабиринта. При движении нагретые газы отдают свою теплоту кирпичам печки.
  • Топка русской печи несколько меньше, чем, по расчетам, должна быть у камина, приходящегося для подобного помещения.

Готовое к эксплуатации кирпичное сооружение

В остальном отличия касаются только внешних элементов, которые могут быть использованы и в переделанной конструкции.

Преимущества и недостатки

Преимущества:

  • легко встраивается в уже существующую систему отопления, а также способен в случае необходимости стать её полноценной заменой;
  • многофункционален: применяется в системах отопления и горячего водоснабжения, а также благодаря своей эстетической привлекательности, служит отличным украшением в доме;
  • может использоваться для отопления домов, площадью около 250 м²;
  • ввиду постоянного отвода тепла, металл топки не перегревается, следовательно термокамин долговечен;
  • благодаря закрытому типу топки, является пожаробезопасным камином, что позволяет устанавливать его дома в любом месте;
  • открытая система не требует подключения электроэнергии, поэтому является очень экономичной;
  • топливо для термокаминов является доступным и экологически безопасным;
  • в некоторых моделях предусмотрена возможность приготовления пищи.

Недостатки:

  • полное отсутствие автоматизации: растапливать камин и подкидывать в него топливо возможно только вручную;
  • довольно низкий КПД, который не позволяет без дополнительной отопительной системы хорошо обогреть в зимнее время дома в регионах с очень низким температурным режимом.

При подведении результатов некоторых экономических расчётов следует, что установка каминов с водяным контуром в сравнении, к примеру, с установкой электрического котла той же мощности, обходится довольно дорого. Окупится такая разница в стоимости в лучшем случае в течение пяти лет, и то при условии постоянного проживания в доме.

Обычно дома, которые строятся для периодического проживания в них, имеют небольшие площади и обогревается в них зачастую лишь первый этаж. Установка в таких домах водяных каминов абсолютно нецелесообразна. Таким образом, выбор водяного камина оправдывает себя при установке его в качестве резервного источника отопления домов больших площадей и при ограничении до 3 кВт мощности электроэнергии.

Параллельное использование термокамина с основным электро- или газовым котлом убережёт от полного отключения отопления в случаях каких-либо неисправностей с тем или другим отопительным устройством, а также позволит сэкономить более 35% топлива.

Виды отопления от камина

Виды каминного отопления

Если камин будет выполнять не только эстетические функции, но и практические (организация системы отопления) – нужно выбрать оптимальную схему передачи тепловой энергии в помещение. В зависимости от эксплуатационных характеристик дома можно сделать воздушное отопление камином или аналог водяного.

Сначала нужно приобрести камин с соответствующим теплообменником. Если конструкция делается самостоятельно – он изготавливается из подручных материалов.

Воздушное каминное отопление

Схема воздушного каминного отопления

Главным отличием отопления частного дома камином является передача тепловой энергии по воздушным каналам в другие помещения здания. Для этого можно приобрести уже готовую модель с воздушной камерой нагрева или сделать ее самостоятельно. Последний вариант предпочтительнее, так как есть возможность регулировать ее объем и номинальную выходную мощность системы.

  • Камера нагрева воздуха. Она должна быть изолирована от топки, как бы обрамлять ее. Если установлен газовый отопительный камин – через нагревательную камеру должен проходить канал подачи воздуха с улицы для работы горелки;
  • Распределительные воздуховоды. Они подключаются к камере нагрева и необходимы для подачи теплого воздуха в помещения дома. Для улучшения циркуляции рекомендуется самостоятельно делать камины с воздушным отоплением с системой вентиляции;
  • Каналы для поступления воздуха в камеру нагрева. Лучше всего установить блок смешивания воздушных потоков с улицы и из помещений. Так можно одновременно решить две задачи – вентиляцию в доме и уменьшение затрат на нагрев воздушных масс.

Нижняя разводка воздуховодов

Одним из важнейших моментов в отоплении дома камином является месторасположение камеры нагрева и распределительного воздуховода. Самый простой способ монтажа последнего – на черновой потолок с дальнейшим скрытием декоративной поверхностью. Однако для такого отопления частного дома камином свойственен один недостаток – теплый воздух будет подниматься сразу наверх, что приведет к неравномерному тепловому распределению. Нижняя часть помещения будет плохо прогреваться.

Лучше всего использовать альтернативную систему отопления от камина с нижним монтажом воздуховодов.

Установка каналов происходит на уровне пола. При этом они могут быть расположены как у плинтусной части стен, так и непосредственно на черновом полу. При выборе подобного воздушного отопления с помощью камина владелец дома получает ряд преимуществ:

  • Равномерное распределение теплых воздушных потоков от пола по всему объему комнаты;
  • Возможность изменять мощность с помощью регулируемых заслонок;
  • Уменьшение затрат при проведении профилактических работ с каминным воздушным отоплением своими руками.

Проектирование должно включать в себя выбор оптимальной схемы отопления с помощью камина – его мощности, сечения трубопроводов и их протяженность. Дополнительно вычисляется мощность системы принудительной циркуляции воздуха.

Водяное каминное отопление

Камин с водяным теплообменником

Для уже готовых конструкций можно выполнить их небольшую модернизацию и сделать камин с водяным отоплением своими руками. Суть этой процедуры заключается в установке теплообменного блока в топку. Альтернативный вариант – приобретение уже готового камина с водяным теплообменником.

В этом случае камин заменяет традиционный котел – тепловая энергия от сгораемого топлива передается воде. Она же начинает циркулировать по системе трубопроводов и поступает в радиаторы и трубы. Однако монтаж каминов с водяным отоплением связан с большей трудоемкостью, так как нужно предусмотреть установку следующих компонентов:

  • Циркуляционный насос. Необходим для нормализации скорости движения теплоносителя;
  • Расширительный бак. Служит защитой от перегрева – компенсирует критическое повышение температуры горячей воды и давления в трубах;
  • Группа безопасности – воздухоотводчик и клапан сброса воды.

В целом, принцип проектирования каминного водяного отопления своими руками ничем не отличается от стандартного. Нужно только учесть относительно большое потребление энергоносителя и инерционность системы.

В видеоматериале показан пример организации безопасного водяного отопления с помощью камина:

Что собой представляет камин с водяным контуром отопления?

Камин – это вид нагревательного оборудования, где генерация тепла проводится за счет сгорания первичного топлива. Это могут быть дрова, уголь, пеллеты. Существуют газовые камины для отопления.

Каминное оборудование может быть:

  • с открытой и закрытой топками;
  • водяным и воздушным контурами отопления;
  • естественным и принудительным притоком воздуха;
  • встраиваемыми и свободностоящими.

Область образования тепла и зона окисления топлива (зона технологического процесса) здесь объединены, что снижает процент обогрева окружающей среды в результате естественной конвекции воздуха. Температура в помещении в большинстве своем повышается за счет лучистой энергии (ИК-волн).

Основным недостатком вышеописанной схемы теплообмена камина и окружающей среды – существенные потери тепла с отходящими из топочной камеры продуктами горения энергоносителя через кирпичный дымоход. Повысить эффективность нагревательного оборудования позволил встроенный водяной контур, который интегрируется в разводку системы отопления дома. То есть камин с водяным контуром отопления производит обогрев помещения и за счет образования ИК-волн, и по принципу обычного котла, подогревая теплоноситель в радиаторах.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
