Вентиляция в ванной комнате и туалете: принудительная вентиляция, монтаж своими руками

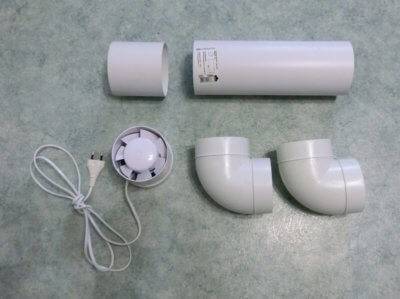

Составляющие и материалы системы в квартирах и частных домах

В частных домах состоит из следующих элементов

  1. Воздуховод. Труба прямоугольного сечения длиной 0,5, 1 или 2 метра. Устанавливаются под потолком, не требуют лишнего пространства.
  2. Вентилятор — наружный, выступающий над поверхностью, или встраиваемый. Первый используют для вентилирования небольшого помещения, второй — в сложных многоходовых системах.
  3. Поворотное колено для соединения углов прямоугольных труб. Производятся вертикальные и горизонтальные модели.
  4. Соединительный фитинг. Сопрягает прямые участки системы вентиляции.
  5. Обратный клапан. Предотвращает попадание насекомых и мусора из вентиляционной шахты в помещение (как сделать обратный клапан для вентиляции своими руками?).

Обратный клапан в системе вентиляции

При неправильно выбранном оборудовании или неточных расчетах вентиляционная система работает недостаточно эффективно. Как следствие, наблюдается эффект обратной вентиляции. Предназначенный для вытяжки воздух задувается обратно в ванную или туалет. Установка обратного клапана решает эту проблему, перекрывая обратный поток.

Выбор устройства зависит от типа системы вентиляции. При вертикальном расположении канала потоки воздуха движутся вдоль его. Чтобы их перекрыть устанавливается горизонтальный клапан. При продольном монтаже воздуховода отсекающая деталь монтируется в вертикальном исполнении.

Некоторые замечания по обустройству вентиляции в санузле и ванной комнате

  • Вентилятор покупается по расчетной производительности. Повышенная его мощность «съедает» дорогостоящую электроэнергию без повышения эффективности процесса.
  • Автоматизировать воздухообмен в санузле или ванной можно, используя таймер. Независимо от нахождения или отсутствия в доме хозяев, он будет поддерживать заданный режим, периодически включая-отключая систему.

Таким образом, в частном доме вентиляция в помещениях с повышенной влажностью воздуха, выделением неприятных запахов нужна однозначно. Другое дело, как она будет организована. Часто вместе с принудительным воздухообменом используется естественная аэрация (открытое окно, дверь, пр.). Из существующих методов всегда можно подобрать оптимальный вариант и выполнить его собственными руками для создания комфортных условий проживания.

Как правильно сделать принудительную систему своими руками?


Вентиляционных каналов в стенах санузла обычно недостаточно для необходимого воздухообмена, поэтому для повышения эффективности аэрации устанавливают вентиляторы. Проектирование и монтаж выполняется самостоятельно, с проведением подготовительных работ. Для этого:

  1. Сравнивают диаметр вытяжного прибора с размером проёма в стене.
  2. Узкий вход в вентиляционное отверстие расширяют перфоратором.
  3. В широкий вход вставляется труба из пластика или гофра.
  4. Промежуток между трубой и стеной заделывают монтажной пеной.

Место для установки

Для наиболее продуктивной работы вентиляции нужно выбрать мощную установку и подобрать место для монтажа. Вытяжка предназначена для отвода тёплого влажного воздуха, вытяжку монтируют в верхней части стены напротив входной двери.
Для обеспечения доступа свежего воздуха в комнату в нижнюю часть двери встраивают решётку или оставляют щель под дверью, что позволяют свежему воздуху поступать в комнату из квартиры.Запрещено устанавливать вентилятор рядом с раковиной, ванной, унитазом и другими источниками повышенной влажности, так как это служит причиной короткого замыкания. По этой же причине устройство располагают под потолком.
Для уменьшения шума устанавливают силиконовую прокладку между устройством и стеной. Электровытяжку не устанавливают в туалете над дверью, чтобы не снизить воздушный поток.
СоветВентилятор не устанавливают вблизи нагревательных приборов, чтобы он не перегревался.

Диагностика состояния вентиляционного канала

Перед установкой вентиляции внимательно изучают состояние и устройство вентиляционной выработки. Для этого проверяют тягу — сначала при открытом окне и дверях, затем плотно закрыв источники подачи свежего воздуха. К вентиляционной шахте прислоняют бумажный лист, зажжённую спичку, зажигалку.
Язык пламени, смещённый в сторону вентканала, прилипший листок бумаги к отверстию свидетельствуют о наличии тяги. Для улучшения тяги проверяют вентиляционную шахту на наличие мусора, оставшегося после ремонта. Устранение препятствия значительно улучшит работу всей вытяжной системы.

Как подключить: выбор схемы

Рассматривая типовую квартиру в новострое, становится понятным, что стандартная встроенная вентиляция не в состоянии справиться с выводом влаги из ванной. Исключение составляет частный дом, где в туалете есть окно.
Часто при организации принудительной вентиляции нужно узнать продолжительность периода работы системы вытяжки. Обычно вентилятор подсоединяют к выключателю света, активируя устройство на время нахождения человека в санузле. Но этого недостаточно для проветривания помещения.Следующий способ заключается в подсоединении устройства к независимому выключателю. Но посетитель часто забывает о такой мелочи, как необходимость отключить или включить прибор. Поэтому необходим монтаж вентилятора с измерителем влажности. Устройства работают автономно, удаляют лишнюю влагу из помещения, не требуют при этом участия человека.

Как установить вентилятор?

Приступая к установке вентиляционной системы, ознакамливаются с инструкцией к прибору. В ней содержится пошаговое руководство по монтажу, что упрощает работу. При отсутствии инструкции производителя или перевода на родной язык действия выполняют в следующей очерёдности:

  1. снимают наружную крышку;
  2. места прилегания вентилятора к стене смазывают полимерным клеем, жидкими гвоздями или силиконом;
  3. вставляют устройство в проём в стене, полностью спрятав рабочую часть, состоящую из лопастей и двигателя;
  4. корпус плотно прижимают для схватывания клея;
  5. для защиты от попадания из вентиляционной шахты в комнату насекомых и мусора устанавливают противомоскитную сетку;
  6. крышку ставят на место, закрепляют саморезами или дюбелями, которые поставляются в комплекте;
  7. завершающий этап — укладка провода, подсоединение вентилятора к электросети.

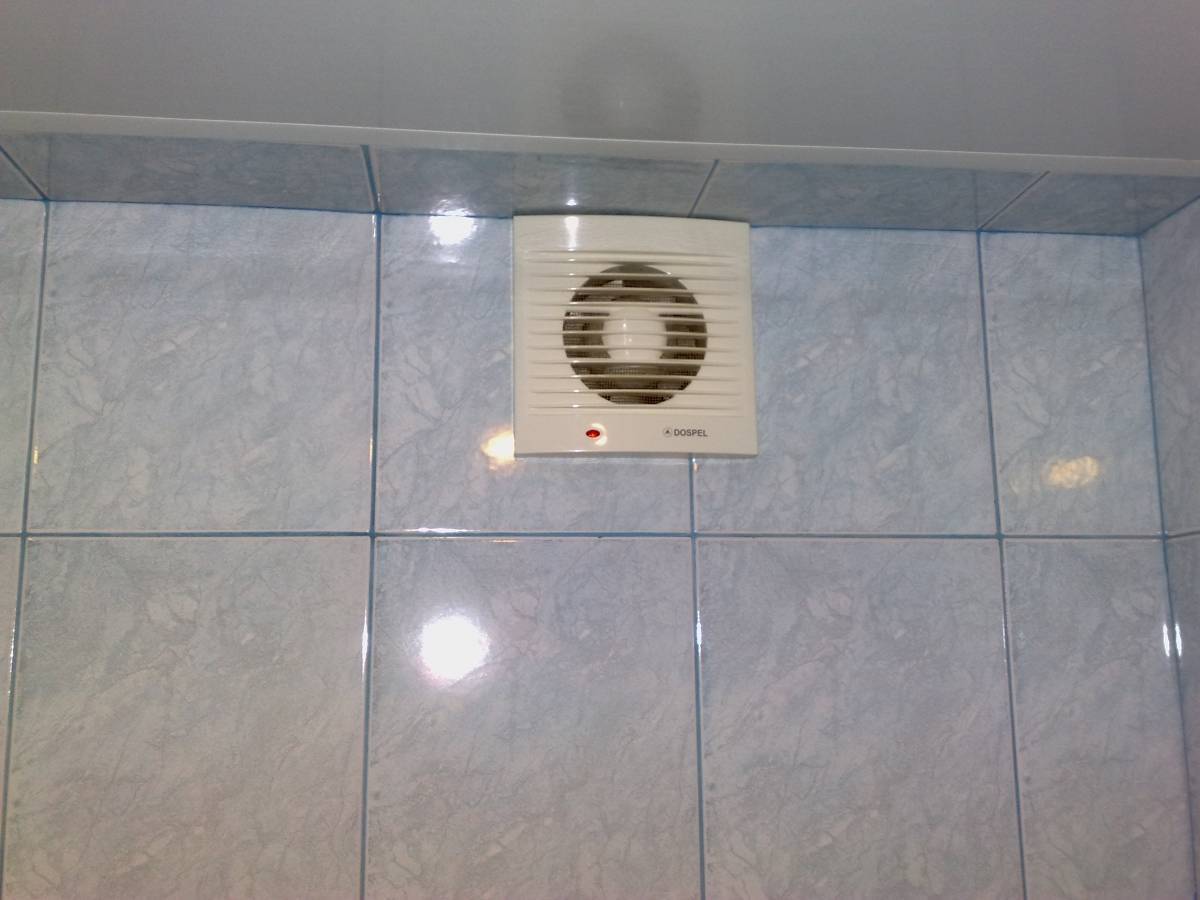

Монтаж вентилятора

Перед тем, как начать монтаж вентилятора в ванной или туалете, считаем нужным донести до вас один факт.

На деле, штрафы за самовольно установленный вентилятор выписываются крайне редко, так что, выбирая между ароматом соседской канализации и монтажом вентилятора в туалете (ванной) большинство отдает предпочтение последнему варианту.

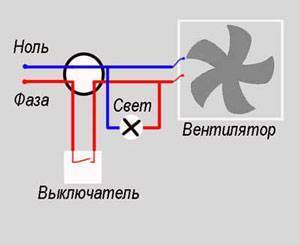

Монтаж осевого вентилятора по схеме «лампочка-вентилятор»

Эта схема заинтересует тех, кто хочет знать, как сделать вентиляцию в туалете быстро и без лишних «наворотов».

  1. Снимите вентиляционную решетку.
  2. Очистите канал вытяжки от мусора и пыли.
    Если вытяжку монтируют уже после отделочных работ, на стенку из плитки, то рекомендуем не прикручивать устанавливаемый вентилятор саморезами, а приклеить его с помощью полимерного клея или сантехнического силикона. Лучше всего покупать вентилятор с декоративной решеткой на защелках — так у вас не будут видны отверстия под крепеж.
  3. Наносим на фланец клей и на несколько секунд соединяем поверхность вентилятора и плитки. Отрываем, ждем около минуты, после чего окончательно приклеиваем.
  4. Делать открытую проводку в помещениях с повышенным уровнем влажности нельзя, поэтому перед подключением провод нужно спрятать в гофрорукав или короб.
  5. Вентилятор подключаем по самой простой схеме, предусматривающей одновременное включение света и вентилятора. Для этого:
    — отключаем напряжение в сети;
    — снимаем плафон со светильника, отсоединяем лампочку. Зачищаем выводы проводов, идущих на лампочку и вентилятор. Соединяем проводку через клеммник. Скрутки не рекомендуются.
    — подводим провода к клеммам вентилятора. Напрямую, если ваше оборудование запитывается от 220В или через блок питания, если вы купили модель с низковольтным электродвигателем.
  6. Закрываем провода декоративной решеткой. Если вы все правильно сделали, то при нажатии клавиши выключателя будет включаться свет и вентилятор.

Перед тем, как сделать вытяжку в туалете по этой схеме, вам нужно знать о ее «слабых местах». Так как подключение идет через лампочку, то вам придется использовать двухжильный кабель (фаза-ноль). Заземлить оборудование получится, только если вы кинете отдельный провод между «землей» вентилятора и «землей» розетки или выключателя.

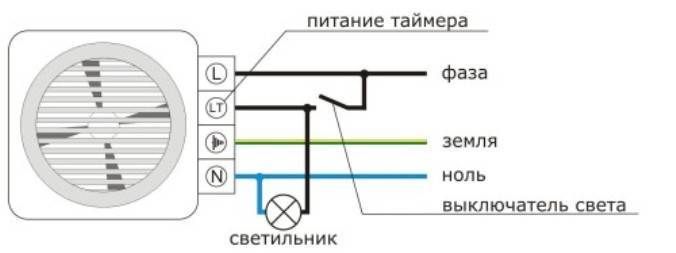

Монтаж осевого вентилятора со встроенным таймером задержки

Тем, кто хочет сделать вентиляцию в ванной комнате, рекомендуем приобрести модель со встроенным таймером. Схема его работы следующая: при включении света начинает работать вытяжка. Когда человек уходит и гасит свет, то включается таймер задержки (от 2 до 30 минут) и вентилятор продолжает вытягивать влажный воздух.

Ниже — порядок монтажа, для тех, кто не знает, как установить вытяжку в ванной по этой схеме.

  1. Делаем штробы или если ванная уже отделана, прокладываем пластиковые короба для открытой проводки.
  2. Снимаем декоративную (лицевую) крышку устройства. Продеваем провода (ноль и фазу) через корпус вентилятора и отверстия встроенной клеммной колодки, но пока не закрепляем.
  3. Выставляем время задержки. Есть модели, где настройка производится с пульта, но в недорогих моделях этот параметр выставляется с помощью шлицевой отвертки на регуляторе TIME.
  4. Прикручиваем корпус саморезами к стене либо садим его на силиконовый герметик.
  5. Зажимаем провода в клеммах вентилятора. Соединяем зачищенные выводы проводов от вентилятора и лампочки через клеммную колодку. От лампочки тянем проводку на выключатель. До того как сделать вытяжку в ванной, определитесь, где будет находиться выключатель. Из соображений удобства мы рекомендуем перенести его на внутреннюю стенку ванной, но при этом степень защиты оболочки должна быть не менее IP44.
  6. Укладываем кабель в короба.
  7. Закрываем и крепим декоративную крышку вентилятора.

Виды вентиляции

Начнем с самых основ и разберемся в том, какой же бывает вентиляция. Она бывает двух видов – принудительной и естественной. Начнем с последней, ведь у многих именно такая вентиляция.

Если посмотреть на фото вытяжки для ванной, то можно заметить, что они бывают разных размеров и форм. Все потому, что воздушный канал, в который они устанавливаются, может отличаться от дома к дому.

Старые советские дома, да и современные дома ниже среднего класса, оборудуются естественной системой вентиляции, которая работает на разнице температур воздуха внутри помещения и снаружи дома. Плюс такой вентиляции, что она способна работать без электричества, но минусов у такого варианта намного больше.

Именно поэтому жители домов с естественной вентиляцией используют вентилятор для вытяжки в ванной, да и других комнатах тоже, при необходимости.

Обусловлено это повышенной влажностью, в случае ванной, от которой нужно избавляться, а естественная вентиляция не всегда это делает эффективно.

Принудительная вентиляция является лучшим вариантом на сегодня. Для нее также нужны каналы движения воздуха, но при желании такую вентиляцию можно сделать и самостоятельно. Поскольку она уже не работает на разнице температур, то можно не беспокоиться за погодные условия и жару на улице.

Все что вам нужно, это правильно подобрать вентиляторы во все помещения, которые будут подключены к вентиляции.

Из минусов можно выделить необходимость отдельного подключения каждого из вентиляторов к системе электрического питания, без которого они не способны работать.

С другой стороны, на улице 21 век, а потому ситуация, в которой приходится днями обходиться без электричества, более походит на экстремальную, нежели на обыденную, а потому потребность системы в электричестве абсолютно нормальное явление.

Виды вентиляции для ванны и туалета частного дома

Слева — схема естественной, справа — принудительной вентиляции

Выбор способа проветривания помещений обычно определяется на этапе разработки плана дома. Этот документ определяет, какого типа будут коммуникации.

Вентиляция для санузла в частном доме бывает трех типов:

  • Принудительная вентиляция. Осуществляется при помощи встроенных вентиляторов.
  • Естественная. Не предполагает принудительное нагнетание воздуха, работает за счет перепада температур в комнате и на улице.
  • Комбинированная. Включает вышеперечисленные способы, допускает одновременную или параллельную их работу.

Советы по выбору вентиляторов

Перед тем, как сделать вытяжку в санузле или ванной, необходимо подобрать вентилятор с нужными характеристиками. Прибор с недостаточным функционалом не сможет обеспечить комфортную атмосферу в помещении, поэтому следует внимательно изучить все характеристики понравившейся модели.

В таблице кратности воздухообмена представлены параметры, являющиеся оптимальными для различных жилых и подсобных помещений. Максимальные значения – у помещений с высоким уровнем влажности

Обратите внимание на мощность. Минимальный показатель – 60 м³/ч, максимальный – 250 м³/ч, приборы с мощностью менее 100 м³/ч устанавливать не рекомендуют

Важен и класс защиты от влажности, он обычно маркируется литерами IP и для особо влажных помещений, например, ванных комнат, имеет значения IP 34 и выше.

Основной защитой является герметичный корпус, поэтому тщательно осмотрите прибор во время покупки.

Если вы любите комфорт и современные технические усовершенствования, обратите внимание на модели с датчиками движения, которые включают механизм только в присутствии движущихся объектов. Однако более полезным является датчик влажности – гидростат

При его наличии полностью отпадает необходимость в контроле над вентиляцией, так как он чутко реагирует на повышение влажности и самостоятельно контролирует процесс циркуляции воздуха

Однако более полезным является датчик влажности – гидростат. При его наличии полностью отпадает необходимость в контроле над вентиляцией, так как он чутко реагирует на повышение влажности и самостоятельно контролирует процесс циркуляции воздуха.

Мощность вытяжного вентилятора для ванной Marley СВ-100 – всего 1 Ватт при постоянной эксплуатации. Сенсорные настройки облегчают регулировку, а автоматика – обслуживание

Таймер полезен тем, кто любит во всем порядок и привык самостоятельно регулировать работу электроприборов. Можно установить время, наиболее удобное для проветривания, и устройство будет функционировать, когда вы принимаете душ или, напротив, закончили водные процедуры.

Еще одно важное дополнение для многоквартирных домов – обратный клапан. Он служит барьером для перемещения воздуха из других помещений (кухни, соседских квартир)

И последнее, что должно вас заинтересовать, – уровень шума, издаваемого прибором во время работы. Максимальный комфортный предел – 25 дБ.

Советы по выбору вентилятора для ванной в следующем видеоролике:

Если вы привыкли самостоятельно производить ремонт в собственной квартире, разобраться в устройстве вентилятора и его монтаже не составит труда.

Однако строительство нового вентиляционного канала или чистку центральной магистрали рекомендуем доверить специалистам.

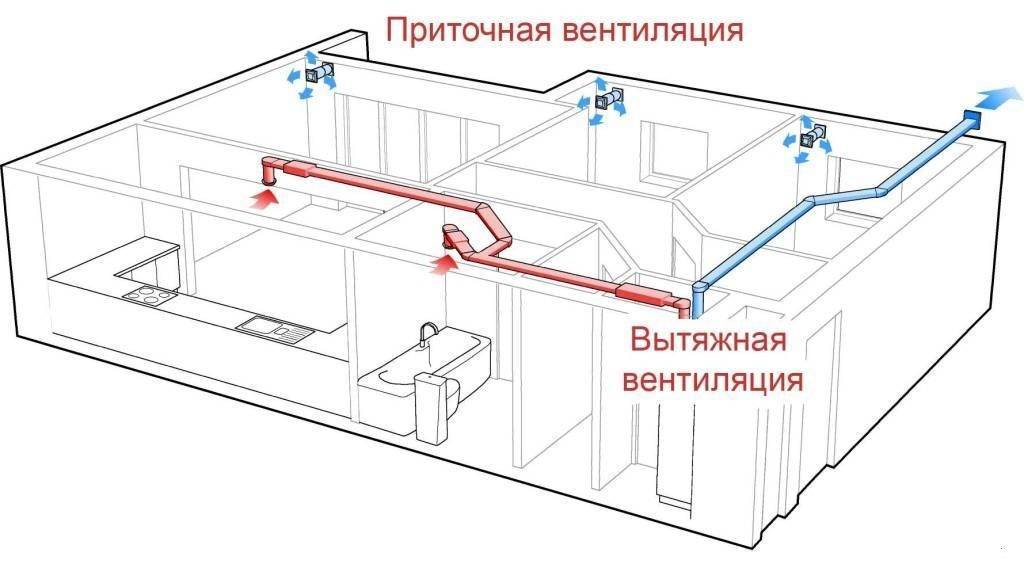

Вентиляция и оборудование вентиляционных систем

Обычная вентиляция в ванной комнате и туалете включает в себя вентиляционный канал до общей шахты (стояка) и решетку на стене. Плюс в дополнение к этому нередко в воздуховоде ставят фильтры. Но если вентиляционная система делается принудительной, то в ней обязательно присутствует вентилятор. А к этому оборудованию уже добавляются блок управления и иная автоматика.

Если для установки выбрана вытяжная либо приточная вентиляция, то вентканала хватит одного. Однако для совмещенного приточно-вытяжного варианта отдельных воздуховодов между санузлом и улицей требуется два. По одному будет идти приток воздуха, а по другому – производиться его вытяжка.

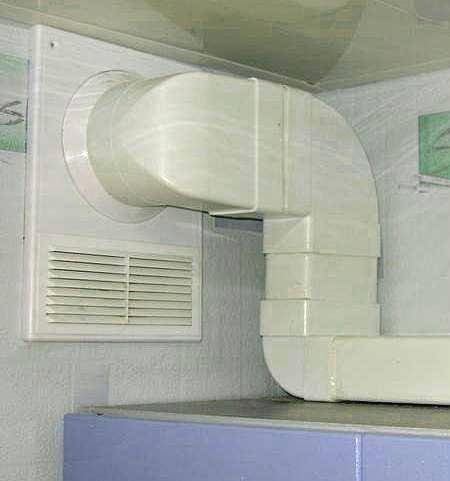

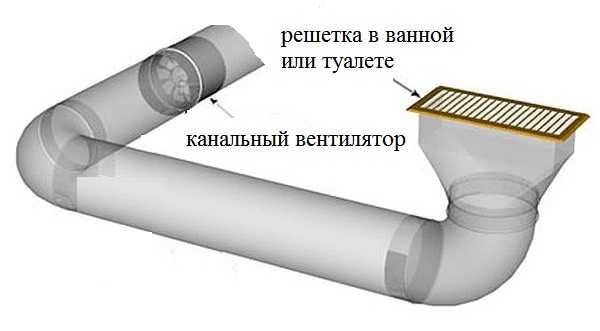

Варианты конструкции с осевым или канальным вентилятором

Канальные вентиляторы для принудительных систем вентилирования бывают:

  • осевыми – движение воздуха происходит вдоль оси электродвигателя;
  • радиальными – воздушный поток внутри создается с наклоном к оси специальными загнутыми вперед либо назад рабочими лопатками;
  • центробежными – ток воздуха образуется за счет создания разницы давления внутри корпуса.

Проще всего смонтировать осевой вентилятор, который нередко идет в едином комплекте с вентиляционной решеткой. Его и легче всего обслуживать при дальнейшей эксплуатации вентиляции. Радиальный вариант обычно ставится внутри воздуховода на определенном удалении от решетки, поэтому от него меньше шума.

Виды осевых вентиляторов для принудительной вентиляции

Центробежный аналог отличается от них повышенным КПД и низким потреблением электроэнергии. Если требуется сделать вентиляцию в ванной большой площади (более 15-ти квадратов), то лучше установить именно этот вентилятор.

Приточная система также оборудуется электронагревателем либо рекуператором. Она берет воздух для подачи с улицы, где он изначально холодный. Поэтому чтобы не пришлось добавлять мощности отоплению, эти воздушные массы предварительно немного подогреваются в вентканале.

Процесс установки

Чтобы установить вентилятор, необходимо следовать определенным инструкциям. Зачастую на самой упаковке с вентилятором уже есть некоторые рекомендации, как правильно осуществлять его монтаж. Однако до того, как можно будет что-то монтировать, нужно проверить работоспособность вентиляционной шахты, хорошо ли она справляется с забором воздуха и выводит ли в полной мере его с помещения. Если обнаруживаются какие-либо проблемы с потоком воздуха, необходимо тщательно проверить каналы и почистить их.

Для установки вентилятора первым делом нужно снять декоративную решетку, после чего примерить вентилятор к конкретному воздуховоду

Важно зафиксировать прибор в отверстии герметиком или специальным клеем, но самым надежным вариантом будет использование саморезов. Как только основное крепление было сделано, важно позаботиться о том, чтобы не осталось мелких недостатков

Как только все закончено, можно поставить на место решетку и проверить работоспособность аппарата.

Если в помещении нет вентиляционной шахты, то организовывать ее нужно не менее чем на двухметровой высоте. Желательно расположить выходное отверстие напротив дверей или по диагонали от них. Это поможет создать необходимый приток воздуха для активного вентилирования пространства. Работоспособность вентилятора можно выбрать по желанию. Он может включаться автоматически, если в нем есть соответствующие устройства, а можно активизировать его путем включения выключателя самого вентилятора или совмещенного со светом в ванной.

Выбор вентилятора должен быть оправданным, чтобы его мощности хватало для санузла, а дизайн решетки подбирается из расчета внешнего вида пространства, чтобы подчеркнуть его стиль и дополнить при необходимости. Установив такой аппарат, можно продлить сохранность всех покрытий в санузле и обеспечить комфортное и безопасное использование как ванны, так и туалета.

Как рационально оборудовать ванную комнату

В современном жилище, будь это типовая квартира или частный дом, всегда предполагается как ванная, так и туалетная комната, или их совмещенный вариант. В большинстве случаев они не слишком велики, однако вполне возможно выделить необходимое место для санитарной зоны и зоны купания. Прежде чем приобретать сантехнику, нужно измерить площадь комнаты и определить места под раковину, ванну и другую технику, учитывая рекомендуемые правила и нормы при их установке.

Биде рекомендуется устанавливать рядом с унитазом, на расстоянии не меньше 60 см.

Организуя пространство в ванной, следует учитывать эргономику и соблюдать рациональность размещения. Необходимо заранее и точно определить максимально комфортное расстояние между унитазом и биде. Четкие регламентации по величине этого расстояния отсутствуют, выбор его достаточно произволен, но надо учитывать, что расстояние от стояка канализации до унитаза делают 1 м, а остальную сантехнику располагают не далее 3 м.

Свободное расстояние перед каждым устройством желательно сделать не меньше 60 см (удобнее будет площадка 70х100 см), а с каждой боковой стороны нужно оставить 25-30 см. Непосредственно расстояние между биде и унитазом, по советам специалистов, можно делать от 30 см до 45 см. Меньшего растояния для использования сантехники будет недостаточно, а при большем это будет не очень удобно. От приборов до умывальника, если он предусмотрен в санитарной зоне, выделяют промежуток не меньше 25 см.

Нормы вентиляции в туалете и ванной комнате

При проектировании системы вентиляции частного дома нужно первым делом учитывать эффективность воздухообмена. Ведь просто установить стояки с выходом из помещения часто недостаточно.

К примеру, канал сечением 150 мм² обеспечивает естественный отток не более чем 30 м³/час. Для отдельно установленного туалета этого будет достаточно. Но система совмещенных узлов потребует установки дополнительного отвода. Расчет очень важен.

При недостаточной производительности будет образовываться застой воздуха, и как следствие, появится плесень, сырость. И напротив, когда система слишком мощная, большой воздушный поток будет создавать сквозняки, лишний шум.

Для правильного расчета важно знать, какой воздухообмен нужен конкретно в данных условиях. Например:

  • для отдельной ванной воздухообмен должен быть не менее 25 м³/ч;
  • для ванной, совмещенной с санузлом, — не менее 50 м³/час;
  • туалет потребует 50 м³/час;
  • раковина и биде — 25 м³/ч;
  • душевая кабина и джакузи требуют 75 м³/ч.

Из указанного выше понятно, что комната, оборудованная многочисленной сантехникой, должна хорошо проветриваться. Дополнительно стоит учесть, что не все приборы бывают включены одновременно.


Многие профессионалы рекомендуют устанавливать систему воздушной вентиляции, мощность которой примерно на 15-20% больше нужного объема воздухообмена (в м³/час).

Любые требования необходимо строго соблюдать. Именно на этом основаны все выполняемые расчеты и расположение ходов. В противном случае возможно разрастание плесени, грибка, что крайне нежелательно для жильцов.

Повышенная влажность воздуха негативно сказывается на внешнем виде помещения. От постоянной сырости приходят в негодность отделочные панели, мебель, элементы декора.

При проектировании сложность может возникнуть в том, что установка вентиляции не ограничивается стояками. Обычно монтаж проточной системы — это целая сеть различных ответвлений и стыков с очень сложной схемой.

Следует выполнить расчеты таким образом, чтобы потоки воздуха не мешали друг другу, не нарушалось общее движение масс.

Далее тип вентиляции определяется, исходя из проекта дома.

Типа систем может быть два:

  1. Естественная.
  2. Принудительная.

Естественная вентиляция предусматривает движение воздушных масс за счет разницы температур помещения и улицы. Расчет основывается на самостоятельной работе конструкции, система почти не требует обслуживания.

Принудительное проветривание санузла проводится при помощи специальной вытяжки. Как правило, это вентилятор, вмонтированный в трубу.

Устройство вентиляционной системы.

Если в помещении по какой-то причине нет вентиляционной системы, необходимо немедленно сделать вентиляцию в ванной комнате, это не слишком сложный процесс.

Высотные дома спроектированы так, что вентиляционная шахта размещается за стенкой ванной или туалетного помещения. Смонтировать правильно принудительную вентиляцию в ванной и туалете, не очень сложно. Необходимо сделать аккуратную отдушину, если ее не было, затем прикрепить изнутри отверстия радиальный вентилятор осевого типа, и подключить его к электричеству с соблюдением всех норм и требований к эксплуатации электрических устройств в условиях высокой влажности.

Отдушину для эстетики прикрывают красиво изготовленной решеткой. Если жилая площадь имеет разделенный санитарный узел, а вентиляционное отверстие расположено на стене между двумя помещениями, монтаж второго вентилятора происходит способом, описанным выше. В некоторых случаях очень удобно применять декоративные решеточки, специально предназначенные для устройства в них вентиляторов.

Гораздо труднее установить вентиляцию в ванной и туалете, когда вентиляционная шахта граничит с другим помещением, в этом случае предусмотрен монтаж канальной вытяжки. Для начала работ по устройству нужно подобрать место для отдушины ванной и в туалете. После этого нужно продумать план устройства короба для вентилирования, по нему воздушные массы будут уходить в шахту.

Вентиляционные короба имеют различие по следующим характеристикам:

  • Короб прямоугольной или круглой формы, изготовленный из пластика.
  • Короба жесткого и мягкого типа, произведенные из гофрированного железа.
  • Короба прямоугольной формы, изготовленные из обычной или оцинкованной жести.

 Пластиковые изделия легкие и очень просты при устройстве принудительной вентиляции в ванной. Они гораздо долговечнее, чем металлические изделия, имеют цену ниже и проще в уходе. По этой причине сегодня на рынке строительных материалов продукция из пластика активно вытесняет металлические изделия. Что касается использования гофрированной продукции, ее применение происходит крайне редко, и на общую картину это не оказывает никакого влияния.

Короб лучше всего устанавливать еще до начала основных ремонтных работ, а вот монтаж электрооборудования и решеточек на отдушину осуществляют после основной отделки. На заключительном этапе происходит проверка смонтированного оборудования.

Добавочное оснащение

Определяясь, как сделать вытяжку в ванной и туалете, следует рассмотреть вариант оборудования с дополнительными функциями. Особой популярностью пользуются приборы со встроенным таймером. Если имеющиеся заводские настройки по каким-либо причинам не устраивают пользователя, их можно переустановить самостоятельно. Речь идет об изменениях режима работы, задержки включения и т. п. Как результат, вентиляция в санузле начинает работать автоматически.

Модели, оснащенные встроенными таймерами, имеют довольно высокую стоимость. Это увеличивает ответственность на пользователе, т.к. в случае серьезной ошибки прибор может выйти из строя. Если говорить о производителях, то очень хорошо себя зарекомендовала изделия от компании Maico. Продукция этой фирмы достаточно разнообразна. Кроме таймеров, она может иметь и другие дополнительные функции.

Профессиональные сантехники рекомендуют использовать оборудование со встроенным датчиком влажности. Сердцевиной таких приборов является специальное устройство – гигрометр: подаваемые им сигналы активируют те или иные функции оборудования. Это позволяет не только экономить электроэнергию, но также подключать вентилятор на общий кабель. Довольно часто используется схема, когда прибор подключается к выключателю света.

Советы по монтажу вентиляции в ванной

Монтаж принудительной вентиляции в ванной и туалете квартиры чаще всего производится в вытяжном исполнении. Для этого в существующий вентиляционный канал помещается небольшой осевой вентилятор нужной мощности и закрепляется там. Воздуховоды уже существуют, расширить или полностью заменить их на новые невозможно. При необходимости остается только устанавливать в них вытяжной вентилятор.

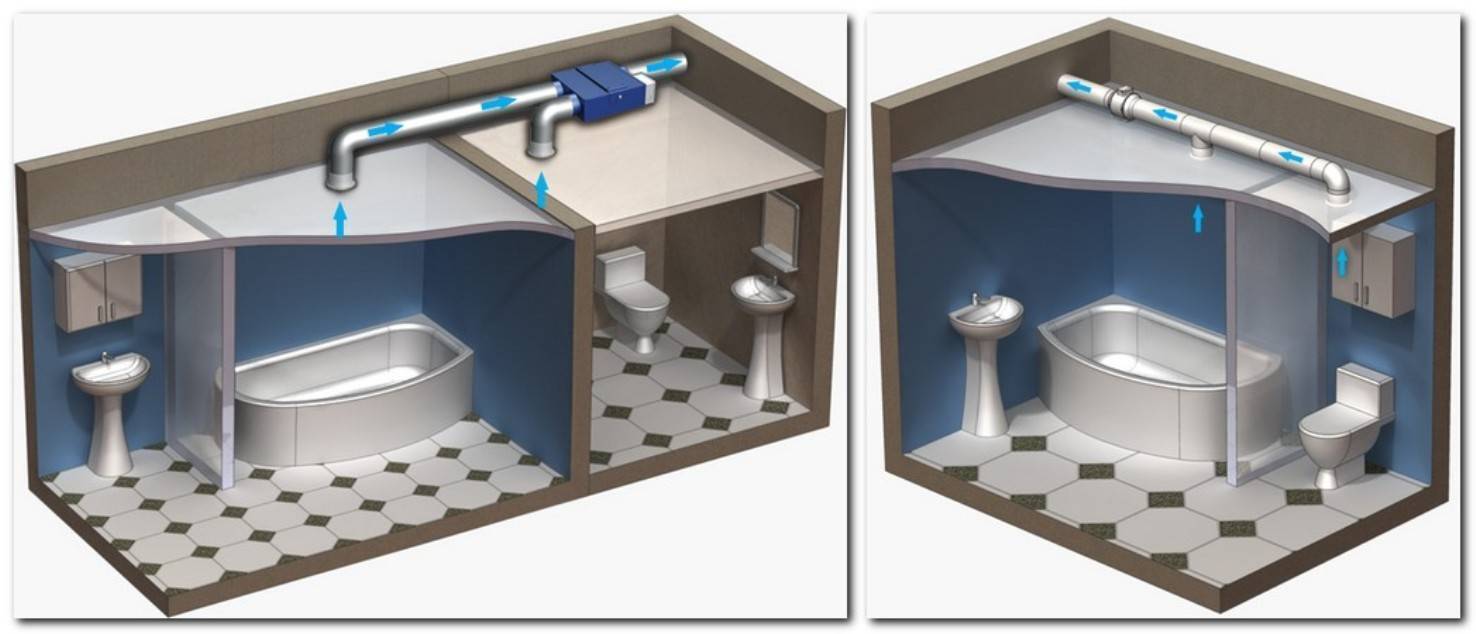

Схема монтажа принудительной вентиляции с общей вентиляционной шахтой

Для коттеджа можно выбрать любой вид вентиляции в ванной. Но и здесь, если дом уже построен, то в большинстве случаев монтируется система с обычной канальной вытяжкой. Ее проще и дешевле других сделать своими руками. Это не водоснабжение из скважины, для устройства которого нужно приглашать монтажников со специальным оборудованием. Здесь можно справиться самостоятельно.

Электросхема вентилятора

Если в санузле уже есть естественная вентиляция, то дополнить ее электровентилятором для повышения эффективности несложно. Надо только правильно рассчитать его мощность.

Электрическая схема ванной комнаты с принудительной вентиляцией

Если вентканалов в помещении нет, то придется их пробивать. Однако прежде необходимо грамотно рассчитать их размеры и место прокладки. В подобной ситуации проектирование вентиляции для ванной комнаты лучше доверить профессионалу. Здесь нужно будет учесть воздухообмен во всем доме, а не только в санузле. Без должных познаний правильно и точно произвести расчеты вряд ли получится.

Варианты монтажа вентиляционной системы

Вентиляция должна быть выстроена так, чтобы воздуховоды имели минимум изгибов внутри. Устанавливаемый внутри вентилятор по размеру должен точно подходит к вентканалу, чтобы он не создавал лишнего шума и работал с максимальной отдачей.

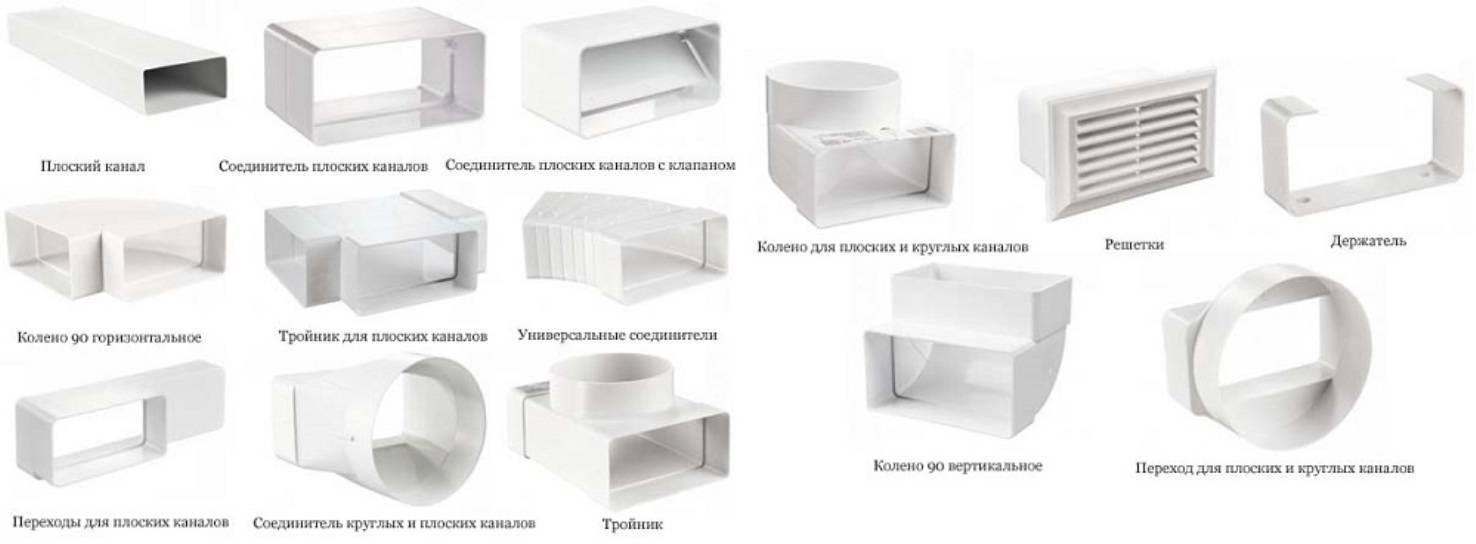

Элементы конструкции для монтажа вентиляции

Также не стоит вентиляционное оборудование размещать рядом с нагревательными приборами. Вентилятор сам при работе греется, дополнительное тепло от других устройств ему противопоказано.

https://youtube.com/watch?v=mz3NcHFO3to

Монтаж

  1. Всё начинается с подготовки отверстия, куда будет устанавливаться оборудование. Если это отверстие в шахту многоэтажки, его нужно очистить и сверить размеры с диаметром прибора. Если же планируется канальная конструкция – её сооружают согласно выбранной схеме и расчетам.
  2. К отверстию подводится электропроводка (пропускать провода лучше под трубой, вплотную к ней, а не внутри, чтобы не было препятствий для монтажа оборудования).
  3. Далее с вентилятора снимается крышка, прибор примеряется. Находятся отверстия для проводов (иногда нужно выломать подготовленные пластиковые ушки).
  4. На стену вокруг отверстия и на корпус прибора, в месте примыкания к стене, наносится клей «жидкие гвозди». Его должно быть достаточно, чтобы закрепить прибор, но не много, чтобы не вылез по бокам.
  5. Вентилятор вставляется на свое место и прижимается в течение нескольких минут, пока схватывается клей.
  6. Подключается электропитание (в коробке прибора есть клеммы). Распространённая схема подключения – через выключатель. Общая фаза лампочки и вентилятора идёт на выключатель (можно сделать свет и вентиляцию отдельно двухклавишным выключателем). Ноль лампочки и вентилятора также делается общим. Заземление – обязательное условие во влажном помещении!
  7. Устанавливается противомоскитная сетка.
  8. Крышка прибора закручивается на своё место, обычно четырьмя саморезами.

Если нужно поставить вентилятор с таймером или гигрометром, нужно пустить дополнительную жилу фазы, которая будет постоянно подключена к вентилятору, минуя выключатель.

Виды вентиляции в туалете и ванной комнате

Все вентиляционные системы санузлов классифицируют по трем типам. Поэтому прежде чем приступить к обустройству вентилирования, стоит выяснить каких видов оно может быть, и какой лучше всего подходит.

Естественная

Этот тип вентилирования подходит, когда только планируется строительство дома или коттеджа, а именно в тот период, когда создается проект, происходит начальное закладывание ванной. Для того чтобы можно было нормально осуществить монтаж этой системы, у частного дома должны быть специальные вентиляционные каналы, которые проходят через внутреннюю конструкцию стен и выходят на чердак. Эти каналы можно выполнить из кирпича или из специального пластикового материала.

Прежде чем приступать к организации естественной системы вентилирования стоит обратить внимание на несколько важных рекомендаций:

  • во всех комнатах должны быть воздуховоды, которые обычно выполняются в положении по вертикали;
  • если ванная и туалет располагаются на одном этаже, то они могут обладать совмещенными вытяжками;
  • обычно чердак имеет большое количество вытяжек. Вытяжки ванной, туалета, кухни, сауны можно объединить в одну вытяжку, но при этом согласно требованиям в проекте они не должны располагаться на большом расстоянии друг от друга;
  • желательно чтобы воздуховод внутри имел гладкую структуру, напор воздуха из него должен выходить легко без различных трудностей и задержек.

Вентиляция естественного типа должна присутствовать в каждом частном доме и других строениях. Ни один проект строительства не осуществляется без использования естественной системы вентилирования.


вентиляции в частном

Принудительная или искусственная

Естественные системы вентилирования никак не могут справиться с большим количеством оседания конденсата, который образует появление грибка, плесени. Если еще несколько лет тому назад считалось, что устранить образование грибка и плесени практически невозможно, то на сегодняшний день созданы новейшие системы вентилирования, которые помогают полностью устранить эту неприятную проблему.

Основным отличием искусственной вентиляции от естественной является то, что в ней применяется специальное оборудование, которое осуществляет затягивание воздуха внутрь вентиляционного канала. Для затягивания воздуха могут применяться бытовые вентиляторы осевого, канального, радиального вида. При работе этих приборов в результате вращения лопастей ротора воздушные потоки подвергаются обработке и дальнейшему направлению внутрь вентиляционного канала. Данную искусственную систему можно обустроить собственными руками, но при этом она не является принудительной.

Несколько советов опытных мастеров:

  • если у вас в квартире имеется естественная вентиляция, то обязательно нужно следить за ее состоянием;
  • если вы хотите проверить ее состояние, то можно воспользоваться обычным старым дедовским методом – спичками;
  • для проверки нужно разжечь спичку и поднести к вентиляции;
  • если пламя от огня будет извиваться, наклоняться, то с вентиляцией все в порядке;
  • если пламя от огня будет оставаться неизменным, то вентиляцию необходимо переделывать на искусственную.

Виды по назначению

В зависимости от назначения системы могут быть нескольких типов:

  • вытяжная — все потоки воздуха выходят при помощи специальных вытяжных каналов;
  • приточного вида — в этой системе потоки воздуха в комнату поступают привычным методом, при этом оказывается дополнительное лишнее давление, которое вызывает выход старых потоков воздуха через шахту;
  • смешанный вид — этот вид системы совмещает в себе два вида вентиляции – вытяжного и приточного вида.

Виды вентиляции

По типу конструкции

Также вентиляционные системы могут иметь виды в зависимости от особенностей конструктивных элементов. По конструкции системы вентилирования обычно бывают двух типов:

  • канального типа — эта система используется, когда требуется наличие дополнительного усиления очищения потоков воздуха от конденсата, пара, пыли и других загрязняющих веществ. Обычно устанавливается в частных строениях для подведения вентиляционной системы к участку;
  • бесканального типа — обычно при этом типе вентилирования в домах и квартирах в отверстиях стеновых перегородок установлены специальные вентиляционные каналы, через которые и осуществляется процесс движения потоков воздуха. К примеру, есть ванная и туалет, между ними имеется специальное вентилируемое окно, а в туалете имеется выход к вентилируемому каналу.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
