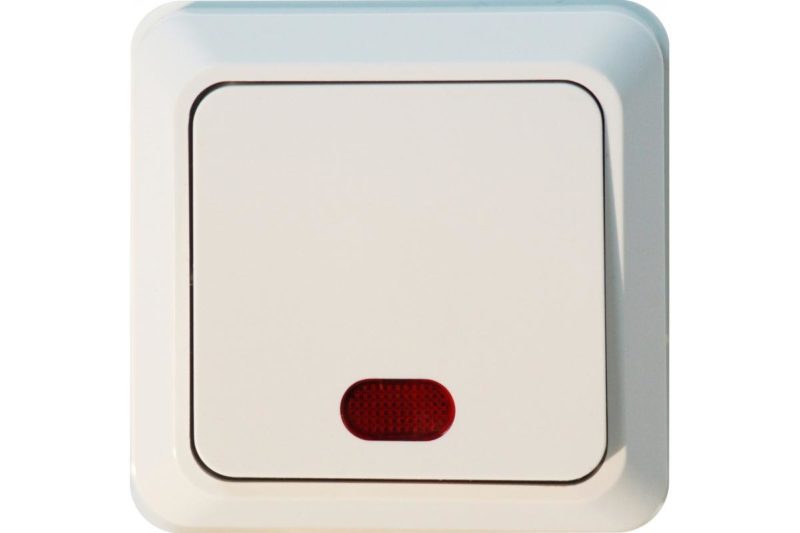

Как подключить выключатель с подсветкой: схема и устройство

Правила подключения

Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.

Установка одинарного выключателя

Проще всего выполнить подключение одноклавишного (одинарного) выключателя с подсветкой. В первую очередь необходимо отключить электроэнергию и снять старый выключатель.

Для этого:

С помощью плоской отвертки снять клавишу

Осторожно убрать декоративную накладку. Открутить винты, соединяющие устройство с подрозетником. Вытащить его

Ослабить крепления, отсоединить провода.. По окончании манипуляций на руках остается внутренность демонтированного выключателя

Вытащить его. Ослабить крепления, отсоединить провода.. По окончании манипуляций на руках остается внутренность демонтированного выключателя

Ее выбрасывают или используют в качестве запасных деталей

По окончании манипуляций на руках остается внутренность демонтированного выключателя. Ее выбрасывают или используют в качестве запасных деталей.

Чтобы поставить новый выключатель света с индикатором/подсветкой, необходимо повторить перечисленные действия, только в обратном порядке:

1. Вставить «внутренности» в подрозетник, не забывая прикрепить провода к контактам выключателя.
2. Вкрутить болты.
3. Установить декоративную рамку.
4. Вставить клавишу.
5. Включить электроэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.

Монтаж и подключение выключателей с несколькими клавишами

Подключение двойного или тройного выключателя с подсветкой проводится примерно так же. Для установки конструкции с двумя клавишами понадобятся отвертка, бокорезы, наконечники и индикатор, с помощью которого определяют фазу.

Работа проводится так:

Как и в предыдущем случае, в первую очередь необходимо обесточить квартиру/дом. Далее начинается демонтаж старого устройства. Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору. Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить

Действовать нужно крайне осторожно, потому что этот этап требует наличия напряжения в сети. Обесточить сеть. Провода зачистить от изоляции

Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки. С помощью измерительного прибора определить положение «Выкл.»

Провода зачистить от изоляции. Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки. С помощью измерительного прибора определить положение «Выкл.»

Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов. Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом. Провод, идущий к люстре, соединить с контактом и закрепить. Последний провод закрепить под контакт, на котором нет пластин. Проверить правильность подключения. Вставить внутреннюю часть выключателя в монтажную коробку. Закрепить винты. Установить на прежнее место клавиши.

По окончании монтажа подключить электроэнергию и проверить работоспособность устройства.

При необходимости в управлении источником света с разных мест следует установить проходной/перекидной выключатель. Его основное отличие от классических моделей — наличие подвижного контакта. Если нажать клавишу включение/выключение, он перекинется с одного контакта на другой, запуская работу второй цепи.

Подключение проходного выключателя с подсветкой

Схема подключения проходного выключателя предельно проста. Два отдельных устройства устанавливаются с двух сторон цепи.

Для этого понадобится проложить трехжильный кабель к одному и к другому. При включении первого выключателя цепь замкнется, и лампа будет гореть. При включении второго свет отключится.

Необходимые для монтажа материалы

• Для осуществления подсоединения необходимо:
• Электропроводами (сечение должно быть не менее 1,5 кв. миллиметра). Их длину определяют благодаря проведению измерений.
• Двойным включателем.
• Монтажной коробкой, в которой будет размещаться включатель.
• Клеммниками.
• Изолентой.
• Инструментами

1. Что касается инструментов, то их список должен состоять из:
2. отверток для крестового и плоского шлицов;
3. монтажного ножа или устройства, с помощью которого будет сниматься изоляция;
4. бокорезов;
5. уровня;
6. пассатижей;
7. молотка и зубила (на случай если надо будет делать небольшую штробу или отверстие для подрозетника).

Установка и подключение коммутационных приборов с подсветкой

Цепочка индикации на работу выключателя почти не влияет, а для ее функционирования не имеет значения, с какой стороны будет подходить фазный провод. Поэтому для стандартных ключевых приборов наличие подсветки ничего не меняет. Аппарат так же монтируется в разрыв фазного провода. К нему так же подключается питающая жила, а отходят проводники по количеству нагрузок. Но существует несколько моментов.

Монтаж включателей с одной клавишей

Установка и подключение одноклавишных приборов особенностей не имеет. Но надо учитывать, что индикатор может быть расположен как в верхней части панели аппарата, так и в нижней (бывает и в средней). Поэтому ориентироваться на положение лампы, чтобы определить включенное положение клавиш, нет смысла.

Включатели с верхним и нижним расположением светоизлучающего элемента.

Особенности подключения прибора с двумя клавишами

При подключении двухклавишного выключателя освещения с подсветкой надо иметь в виду, что индикацией в большинстве случаев оснащается только одна пара контактов. Поэтому при включении одной из клавиш светоизлучающий элемент погаснет, и прибор останется без индикации

Это неважно, если аппарат коммутирует две системы освещения в одной комнате. Но может иметь значение, если включатель управляет светом двух разных помещений (туалет и ванная в раздельном санузле)

Цепь подсветки двухклавишного аппарата.

Подключение проходного переключателя с цепью индикации

Для проходного прибора описанный принцип дешунтирования цепи малопригоден. Если цепь освещения разорвана, то контакты одного выключателя могут быть замкнуты. И если подсветка установлена только на одну пару контактов (подобно двухклавишному выключателю), то при выключенном свете эта цепь будет зашунтирована.

Схема работы проходных включателей с индикацией.

Для устранения этого недостатка надо ставить подсвечивающие элементы на каждую пару контактов и применять два световых излучателя. Это требует дополнительного места внутри аппарата и дизайнерских изысков по исполнению фронтальной панели. Поэтому для маршевых выключателей применяют параллельные схемы включения излучающих элементов.

Работа проходных переключателей с индикацией включенного положения.

На первой схеме дополнительные элементы подключены параллельно неподвижным контактам. В этом случае при разорванной цепи и погашенном освещении будут гореть оба индикатора. При собранной главной цепи обе лампочки окажутся незапитанными.

Работа проходных переключателей с индикацией включения нагрузки.

Другой вариант – индикация включения. В этом случае индикаторные лампочки горят при включенном светильнике. Недостатками подобного соединения являются:

• необходимость прокладки третьего провода между маршевыми переключателями;
• необходимость прокладки нулевого провода N до выключателей.

Да и практическая польза индикации включенного состояния светильников вызывает сомнения. Эти индикаторы будут светиться, даже если в светильник не установлена лампа или к нему забыли подключить кабель.

Смотрим визуальное подключение проводов.

Механизм выключателя 2-кл. СП Etika 10А IP20 250В 10AX с подсветкой / индикацией безвинт. зажимы сл. кость Leg 672304 Legrand

Наименование	Наличие	Цена опт с НДС	Датаобновления	Добавитьв корзину	Срокпоставки
Механизм выключателя 2-кл. СП Etika 10А IP20 250В 10AX с подсветкой / индикацией безвинт. зажимы сл. кость Leg 672304	905	218.35 р.	30.09.2021	От 1 дня
ETIKA Выключатель двухклавишный с подсветкой слоновая кость безвинтовые зажимы 10АХ — 672304	28	226.80 р.	30.09.2021	От 1 дня
Etika Сл.кость Выключатель 2-х клавишный с подсветкой, 10А, винт. клем. | 672304 | Legrand	Под заказ	224.06 р.	25.09.2021	От 30 дней
. . . . . . . . . .

Купить механизмы выключателя 2-кл. СП Etika 10А IP20 250В 10AX с подсветкой / индикацией безвинт. зажимы сл. кость Leg 672304 Legrand могут физические и юридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующий день после поступления оплаты.

Цена механизма выключателя 2-кл. СП Etika 10А IP20 250В 10AX с подсветкой / индикацией безвинт. зажимы сл. кость Leg 672304 Legrand двухклавишного клавишного винт зависит от общей суммы заказа, на сайте указана оптовая цена.

Доставим механизм выключателя 2-кл. СП Etika 10А IP20 250В 10AX с подсветкой / индикацией безвинт. зажимы сл. кость Leg 672304 Legrand на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

• Описание
• Характеристики
• Сертификаты
• Видео

Количество исполнительных клавиш — 2.Материал — Пластик.Номинальное напряжение — 250 Вольт.Цвет — Бежевый.Номинальный ток — 10 Ампер.Подходит для степени защиты IP — IP20.Способ монтажа — Скрытый (под штукатурку).Наличие галогенов — Нет.Коммутируемый ток люминесцентных ламп — 10 AX.Поверхность — Необработанная.Поверхность для надписи — Нет.Кнопочный, клавишный переключатель — Нет

• Материал Пластик
• Цвет Бежевый
• Способ монтажа Скрытой установки
• Ширина 0.048 м.
• Тип крепления В распор (лапками) и винтами
• Высота 0.0565 м.
• Глубина 0.192 м.
• Номин. ток 10 А
• Вид/марка материала Термопласт
• Схема подключения Выключатель 1-полюс.
• Тип включения/управления Клавиша/кнопка
• Тип комплектации Механизм с накладкой
• Защитное покрытие поверхности Необработанная
• Тип поверхности Глянцевый
• Подсветка Светодиод. (LED) подсветка
• Подходит для степени защиты (IP) IP20
• Номин. напряжение 0..250 В
• Коммутируем. нагрузка для люминесц. ламп 10 AX
• Способ подключения Винтов. зажим/клемма
• Ширина устройства 76 мм
• Высота устройства 76 мм
• Глубина устройства 44 мм
• Напряжение 220 В
• Вес 0.051 кг.
• Номинальное напряжение 250 В
• Количество клавиш 2
• Крепление В распор и на шурупах
• Гарантийный срок 24 мес
• Тип изделия Выключатель
• Материал изделия Пластик
• RAL-номер цвета (похожий) 1013
• Поверхность Необработанная
• Тип серии Рамочная
• Максимальное сечение подключаемого кабеля 2.5 мм2
• Климатическое исполнение УХЛ4
• Нормативный документ IEC 60669-1, ТР ТС 004/2096
• Глубина монтажа, установки 29 мм
• Сертификат соответствия TC-B00398
• Минимальная глубина встроенной монтажной коробки 30 мм
• Схема подключения (номер схемы) 5
• Вид/ марка материала Термопласт
• Тип подсветки LED заменяемый

Рекомендации по монтажу подсветки в настенный выключатель

Если места для размещения резистора недостаточно или под рукой нет нужного по мощности, то резистор можно заменить несколькими меньшей мощности, включив их последовательно или параллельно.

При последовательном соединении резисторов одинакового сопротивления мощность, рассеиваемая на одном резисторе, будет равна расчетной мощности, деленной на количество резисторов, а их величина, уменьшится и будет равна расчетной величине, деленной на количество резисторов. Например, по расчету требуется резистор мощностью 1 ватт и номиналом 100 кОм. 1 кОм=1000 Ом. Этот резистор можно заменить двумя включенными последовательно резисторами мощностью 0,5 ватт номиналом по 50 кОм.

При параллельном соединении резисторов одинакового сопротивления мощность рассчитывается, как и при последовательном соединении, а номинал каждого резистора должен быть равен расчетному значению, умноженному на количество соединенных параллельно резисторов. Например, для замены одного резистора 100 кОм тремя, сопротивление каждого должно быть 300 кОм.

При монтаже схемы резистор (конденсатор) подключать только к фазному проводу выключателя. Так как токи, протекающие через элементы схемы, не превышают нескольких миллиампер, то особых требований к качеству контактов не предъявляется. Если коробка с выключателем, в которую будет монтироваться подсветка металлическая, то необходимо исключить возможность касания токопроводящих проводников ее стенок.

Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока. Самое плохое, что может произойти, это выход из строя монтируемых элементов при допущении грубых ошибок. Например, светодиод включить без токоограничивающего резистора, или номинал резистора ошибочно вместо 100 кОм взять 100 Ом.

Пошаговая инструкция по установке в выключатель подсветки

При выполнении работ с выключателем необходимо отключить подачу электроэнергии!

Неоновые лампочки бывают с цоколем и без цоколя, у которых выводы выходят прямо из стеклянной колбы. Поэтому и способ их монтажа несколько отличается.

Установка в выключатель неоновой лампочки с гибкими выводами

Как правило, длины выводов у неоновой лампочки (неонки) или светодиода недостаточно для непосредственного подключения к клеммам выключателя и поэтому их надо удлинить отрезком медного провода. Эля этих целей подойдет как одножильный, так и многожильный провод любого сечения. Соединение провода с выводом лучше всего выполнить пайкой.

Перед пайкой выводы неоновой лампочки и концы проводника необходимо зачистить от окислов и залудить с помощью паяльника припоем. Затем примкнуть на длину не менее 5 мм и пропаять припоем.

Затем место пайки и вывод неоновой лампочки нужно заизолировать, надев на них изоляционную трубку. Можно просто навить пару витков изоляционной ленты.

Для удобства пайки конец припаянного проводника формируется с помощью круглогубцев и закрепляется на вывод выключателя.

Клавиши или крышки настенных выключателей обычно делают из белой пластмассы и свет от неоновой лампочки (неонки) или светодиода хорошо через них проходит. Его достаточно для видимости клавиши выключателя в темноте. Поэтому сверлить отверстие в выключателе против места установки подсветки не нужно.

Далее ко второму выводу неоновой лампочки припаивается резистор, а к резистору еще один отрезок провода необходимой длины для подключения ко второму выводу выключателя.

На припаянный резистор тоже надевается изоляционная трубка или его изолируют изоляционной лентой. Конец вывода формируется в колечко и закрепляется на втором выводе выключателя.

Схема подсветки выключателя смонтирована, выключатель подключен к электропроводке, осталось только установить клавишу и работу можно считать законченной.

Установка в выключатель неоновой лампочки с цоколем

Использовать патрон для подсветки нецелесообразно, так как срок службы неоновой лампочки (неонки) больше срока службы выключателя, да и места в коробке мало. Поэтому целесообразнее присоединить цоколь к схеме с помощью пайки.

Для этого нужно снять с проводов изоляцию, залудить оголенные концы и сделать небольшие петельки. Затем припаять к местам пайки выводов лампочки на цоколе.

К проводу, отходящему от центрального контакта цоколя, на расстоянии 2-3 см припаивается резистор. Выводы резистора нужно укоротить и сделать на концах петельки для провода. Ко второму выводу резистора тоже припаивается провод.

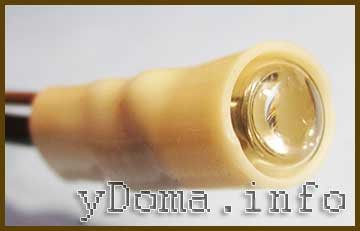

Резьбовую часть цоколя и резистор необходимо заизолировать. Это можно сделать с помощью термоусаживающейся трубки, изолирующей ленты или предлагаемым мною способом.

Многие хорошо поливинилхлоридную (ПВХ) трубку, которую часто применяют для изоляции проводов. Чтобы отрезок трубки (кембрик) не сползал, внутренний диаметры должен быть чуть меньше, чем изолируемая пайка. Всегда возникают сложности с поиском кембрика подходящего диаметра.

Но если кембрик подержать минут 15 в ацетоне, то он делается эластичным и легко надевается на деталь, превышающую его внутренний диаметр в полтора раза. Так я изолировал в далеком прошлом лампочки в самодельной новогодней гирлянде.

После испарения ацетона, кембрик опять возвращает свой исходный размер и плотно обтягивает цоколь лампы. Снять кембрик уже невозможно, разве если повторно размочить ацетоном. Такой способ изоляции является аналогом термоусаживающейся трубки, только не требуется нагрева.

После проведения подготовительных работ подсветка размещается в коробке выключателя и подключается к его контактам.

Как избавиться от «моргающих» ламп и возможные проблемы

Установка резистора в патроне

Основная проблема, с которой сталкиваются владельцы выключателей с индикаторами – мерцание ламп и самого индикатора. Больше всего такое явление доставляет дискомфорт в спальнях и рабочем кабинете. Неправильная эксплуатация отрицательно сказывается на продолжительности работы самого переключателя и лампы. Избавиться от проблемы можно следующими способами:

• Отдавать предпочтение светодиодными лампам, которые совместимы с индикаторами в выключателях. Такие осветительные приборы уже оснащены плавным пуском и резистором. Подключается устройство в течение нескольких секунд, поэтому при разрядке конденсатора не мерцает. Основной недостаток заключается в высокой стоимости таких ламп.
• Избавиться от проблемы поможет параллельное подключение шунтирующего резистора. Он не оказывает непосредственного влияния на рабочий режим, но небольшой ток все равно будет проходить через резистор. Мощность его должна составлять 2 Вт, а сопротивление 50 кОм.
• Также можно подключить обыкновенную лампу накаливания с энергосберегающей разновидностью. В этом случае ток, идущий через цепь индикатора, будет проходить через нить накала. Недостаток этого способа заключается в большом объеме потребляемой электроэнергии.
• Причиной некорректной работы может быть неправильный монтаж. Например, допущенная ошибка может привести к тому, что выключатель будет отсекать ноль, а не фазу. Это может стать причиной не только некорректной работы, но и замыкания. Для решения проблемы достаточно правильно подключить выключатель или позвать электромонтажников.

Отключение подсветки выключателя

Устройство позволяет на время или навсегда отключить «светлячок». Сделать это просто:

1. Как и в остальных случаях, сначала необходимо отключить электроэнергию.
2. С помощью плоской отвертки поддеть, потом снять клавиши.
3. Снять декоративную рамку.
4. Открутить болтики.
5. Вытащить внутреннее наполнение из подрозетника/монтажной коробки.
6. Используя индикаторную отвертку, проверить наличие напряжения на проводах.
7. Отсоединить провода от контактов.
8. Найти в конструкции выключателя защелку, скрепляющую две части. Разделить их.
9. Найти резистор и светодиод.
10. Взять кусачки и перекусить провода, направленные к подсветке. Альтернативный вариант — выпаять светодиод.
11. Собрать выключатель, повторяя вышеописанные действия в обратном порядке.

Теперь индикатор не будет работать.

Пошаговая инструкция

Рассмотрим, как поменять выключатель.

Демонтаж старого

1. В первую очередь необходимо обесточить провода, приходящие на выключатель.
2. Для демонтажа выключателя необходимо аккуратно поддеть крышку выключателя плоской отверткой (если не получается подцепить крышку снизу или сверху, то попробуйте подцепить ее сбоку, на некоторых моделях выключателей там располагаются специальные защелки).
3. После демонтажа крышки нам открывается внутреннее пространство выключателя.
4. Теперь необходимо открутить крепежные винты.
5. После этого можно будет вытащить выключатель из подрозетника.

6. Теперь, когда все внутреннее пространство перед нами, следует индикатором проверить провода на наличие напряжения.

   Совет
   Желательно сфотографировать, по возможности, как были расключены провода, часто это очень помогает при последующем монтаже.

7. Теперь можно ослабить зажимные винты или быстрозажимные клеммы, в случае быстрозажимных клемм, возможно, придется отрезать провода.

Предлагаем посмотреть видео о том, как демонтировать старый выключатель:

Подготовка к монтажу нового

1. Перед последующим монтажем выключателя необходимо осмотреть провода на наличие перетертостей изоляции.
2. Если таковые имеются, то желательно срезать этот участок провода, если длина провода позволяет, в противном случае замотать изолентой.
3. Также, если у вас медные многожильные провода и пучок значительно похудел, необходимо обрезать его и зачистить часть провода для лучшего контакта.

Как подключить своими руками: правила и схемы

Ниже представлены схемы подключения выключателей различных видов, в том числе рассказано, как подключить двухклавишные (двойные) механизмы своими руками.

Внимание
При подключении выключателя с подсветкой необходимо придерживаться таких же правил и мер безопасности, как и при работе с обычными устройствами. Прежде всего, требуется обесточить помещение.. Далее можно приступать к демонтажу старого выключателя:

Далее можно приступать к демонтажу старого выключателя:

• снять накладку с использованием плоской отвертки;
• вытащить устройство, раскрутив винты, которые удерживали его в установочной коробке;
• отсоединить провода.

Внутренний механизм можно разобрать на детали и использовать в бытовых целях. Перед монтажом нового устройства необходимо убедиться в совместимости вида подсветки в выключателе с лампой в светильнике. Нужно учитывать, что подключение к люминесцентной лампе, в дальнейшем приведет к ее миганию в темноте. Избежать такого свечения возможно лишь путем установки параллельно лампе резистора с идентичным подсветке сопротивлением.

Одинарная конструкция

Рассмотрим, как сделать подсветку на одинарном выключателе своими руками. Для установки одинарного выключателя с индикатором необходимо вставить внутренний механизм в подрозетник. Присоединить провода к контактам устройства и закрепить конструкцию болтами. В последнюю очередь устанавливается рамка и вставляется непосредственно клавиша. Заключительным этапом будет проверка работы конструкции. При правильной сборке, подсветка в выключателе светится в отключенном состоянии.

Двухклавишный механизм

Достаточно распространены выключатели, конструкция которых подразумевает наличие несколько клавиш. Это позволяет контролировать работу сразу нескольких осветительных приборов либо устройств, находящихся в разных комнатах. Как установить выключатель данного типа? Монтаж такого рода выключателей аналогичен одинарным. Отличием является наличие нескольких проводов от потребителей. Важным моментом будет правильный порядок их подключения.

Важно
Для установки конструкции необходимо использовать индикатор, для определения фазы тока.

Подключение выключателя происходит следующим образом:

1. после демонтажа старого устройства остается три проводка, один из которых отвечает за приходящее питание, а два других – за питание от источника света;
2. включить напряжение в сети и с помощью индикатора установить провод с фазой;
3. далее отключить сеть от источника питания, убрать изоляцию с проводов;
4. определить какое положение выключателя соответствует выключенному источнику света;
5. у трех контактных групп выключателя раскрутить винты, приставить к пластине и закрутить обратно;
6. с помощью винта прикрутить фазный провод к пластине, а провод, идущий к лампе необходимо соединить с контактом;
7. оставшийся провод соединить с контактом без пластин;
8. закрепить подключенный механизм в подрозетнике и установить клавиши;
9. включить источник тока и проверить правильность собранной конструкции.

другом материале

Проходной механизм

Суть работы проходного выключателя заключается в возможности включения света в одной комнате, а выключения его в другой. Это обусловлено установкой подвижного контакта. При нажатии на клавишу выключателя он перемещается на другой контакт и включает в работу другую цепь. Для подключения проходного переключателя необходимо установить два устройства с двух сторон цепи и соединить их между собой трехжильным кабелем. При нажатии на клавишу первого выключателя цепь замкнется и включится лампа, при нажатии на клавишу другого – выключится.

Особенности подключения

Прежде чем подключить выключатель с подсветкой, необходимо убедиться, что управляемый им светильник не оборудован пуско-регулирующим аппаратом (ПРА). Такие аппараты присутствуют в устройствах для газоразрядных ламп, из которых в быту наиболее популярными являются люминесцентные (лампы дневного света).

Если подключить выключатель с подсветкой к светильнику с ПРА, происходит следующее: протекающий в цепи небольшой ток постепенно заряжает конденсатор ПРА. А он время от времени инициирует зажигание лампы, так что та вспыхивает. Такое мигание будет происходить постоянно, поэтому от индикации придется отказаться. Решить данную проблему поможет только установка параллельно лампе резистора с тем же сопротивлением, что и в цепочке подсветки.

Лучше всего выключатели с подсветкой работают с лампами накаливания — как обычными, так и галогенными.

Схемы подключения с подсветкой

В подключении выключателя ничего особенного нет, выполняется оно по стандартной схеме:

1. При помощи индикатора фазы (прибор похож на отвертку с лампочкой) определяется фазный провод — именно к нему нужно подсоединять выключатель.
2. Линия, на которой будут проводиться работы, обесточивается.
3. В имеющемся в стене углублении фиксируется коробка.
4. В коробку устанавливается внутренняя часть, которая при этом подключается к проводам. К фазе нужно подключать контакт, помеченный литерой «L», управляемые цепи (светильники) подключают к контактам «L1», «L2» и т.д.
5. Далее устанавливается клавиша и выключателем можно пользоваться. Многие модели оснащаются пластиной, которая защищает от загрязнений пальцами область стены вокруг выключателя. Если такая пластина в комплекте имеется, ее нужно установить согласно инструкции.

Любой выключатель обязательно нужно устанавливать в разрыв фазы. При установке в разрыв нулевого провода он также будет отключать освещение, но в этом случае светильник даже в выключенном состоянии будет находиться под напряжением, что может привести к электротравме пользователя при замене лампы.

Можно сделать подсветку самостоятельно и оборудовать ею обычный выключатель. Индикаторная цепочка может быть собрана из следующих компонентов:

• светодиод АЛ-307 (горит красным светом);
• резистор сопротивлением не менее 100 кОм и рассчитанный на мощность как минимум в 1 Вт;
• диод КД-521 (защищает светодиод от пробоя обратным напряжением).

Нужно учесть, что приведенное сопротивление резистора является ориентировочным. Его желательно точно рассчитать, ведь величина протекающего в цепи тока будет зависеть еще и от сопротивлений самого индикатора и основного светильника. Если же взять резистор «на глазок», то при значительном сопротивлении светильника может получиться так, что светодиод будет светиться еле-еле.

При расчете сопротивления резистора нужно учитывать следующее:

• для свечения светодиода требуется ток в 2 мА и напряжение в 1,5 – 2 В;
• для свечения неоновой лампы требуется ток в 0,1 мА и напряжение в 40 – 80 В.

Сопротивление управляемого выключателем светильника можно определить мультиметром или при помощи специальных таблиц. Кроме того, на многих интернет-сайтах размещены онлайн-калькуляторы, с помощью которых можно подобрать резистор для различных индикатора и светильника.

Значение сопротивления на резисторе не всегда прописывается цифрами — оно может кодироваться цветовой маркировкой. Расшифровку цветовой комбинации можно найти в специальных таблицах — они опубликованы в Сети.

Подключения проходного выключателя с одной клавишей

Подсветка потребляет мизерный объем электроэнергии — примерно 1 кВт*ч в месяц. Но ее можно сделать еще более экономичной. Для этого в качестве ограничителя тока следует применить конденсатор емкостью 1 мкФ. При такой схеме резистор должен иметь сопротивление 100 – 500 Ом — он включается последовательно с конденсатором и служит для ограничения тока его заряда.

Минус такого решения состоит в том, что конденсатор имеет большие размеры и не в любой выключатель может поместиться.

Клавиша обычного выключателя, в отличие от устройства с подсветкой, изготавливается из непрозрачного пластика и чтобы самодельная подсветка была видимой, в ней нужно просверлить отверстие. Для предотвращения попадания внутрь пыли его можно замазать силиконом.

Требования к применению

Важнейшее требование при выборе светорегулятора – заранее определить, к какой лампе он будет подключен. Изделия для галогенных ламп нельзя подсоединять к светодиодам.

Также важными критериями являются:

• минимальная мощность источника света;
• температура в помещении – не рекомендуется ставить диммер в комнате выше 25 градусов;
• фазный проводник должен идти на разрыв, ноль подсоединять запрещено;
• мощность диммера должна быть выше суммарной нагрузки всех светильников, к которым он подключен;
• нельзя подсоединять нагрузку емкостного и индуктивного характера одновременно к регулятору.

Несоблюдение приведенных требований может привести к негативным последствиям.
