Как сделать дренаж фундамента дома своими руками на глинистых почвах

Глинистая почва

Глина – герметик, созданный природой, обладает практически нулевой водопроницаемостью. Работы на таком усадебном участке будут осложнены, особенно после осадков. Вода, покрывая слой глины, образует скользкую грязь, передвигаться по которой неудобно, заниматься какой-либо деятельностью не реально.

Вода с поверхности может затапливать соседние делянки, вызывая порчу имущества, урожая. Повышенная влажность способствует развитию насекомых, слизней, приносящих вред плодам овощных культур.

Специалисты советуют в первую очередь после приобретения участка определить тип почв. Наличие песчаных или чернозёмных грунтов значительно облегчает задачу строителям нового дома или заядлым огородникам. А вот глина, как было сказано выше, — самый большой враг растений и фундаментов жилых домов, а также хозяйственных построек.

Вода на такой почве задерживается надолго, тем самым доставляя владельцам участка массу проблем начиная от дискомфорта (липкая грязь сопровождает их буквально на каждом квадратном метре) до серьёзного хозяйственного ущерба. Если возле дома находится газон, он пострадает в первую очередь – высохшая глина покрывается твёрдой коркой, плохо поддающейся рыхлению. Из-за этого трава начинает чахнуть и сохнуть. А во время затяжных ливней гниёт корневая система – газон превращается в болото.

Усугубляется проблема в случае близкого расположения к поверхности грунтовых вод – глина будет влажной фактически круглый год, просыхая лишь в засушливые периоды жаркого лета. При этом наблюдается гниение созревающих овощей на грядках и постепенное нарушение гидроизоляции фундамента у зданий, расположенных на участке. Кроме того, влажный грунт опасен и в зимний период – почва промерзает на большую глубину, разрушая промокшие фундаменты и уничтожая сады и ягодники.

Дренаж участка на глинистой почве по закрытой системе своими руками

Разветвлённая сеть глубинного дренирования похожа на коммуникационную сеть, устраняет большой объём излишней воды и требует соблюдения плана прокладки и правил укладки труб. Для создания такой системы необходимо приобрести специальные дренажные трубы, щебень, песок и геотекстиль. Диаметр трубы для главной магистрали составляет 110 мм, для боковых — достаточно 60 мм.

Для колодца глубина ямы составляет около трёх метров. Можно использовать бетонные кольца или готовую ёмкость из полимеров с отверстиями по уровню входящих дренажных труб. В колодцы засыпается песок и щебень слоями 20 и 30 см соответственно. На поворотах для контроля и возможности очистки системы полезно устанавливать дополнительные колодцы.

Копаются траншеи согласно плану. Магистральный трубопровод надо сделать глубиной 120 см, шириной — 50 см, боковые -100 и 40 см соответственно. Глубина залегания труб должна быть больше глубины промерзания почвы в данной местности. Для лучшего стока воды выдерживается уклон до 5 см на один метр длины траншеи. Главный трубопровод прокладывается не ближе одного метра от фундамента здания.

Дно траншей засыпают слоем песка около 20 см, на который укладывают геотекстиль с таким расчётом, чтобы его края можно было завернуть наверх траншеи. На геотекстиль засыпают щебень толщиной 20 см и укладывают дренажные трубы. Боковые траншеи должны иметь уклон в сторону магистральной, а та, в свою очередь, — в направлении основного колодца. Иначе вода не будет иметь хорошего стока.

Соединение труб осуществляется с помощью муфт или тройников. Сверху трубы засыпают полностью щебнем толщиной около 15 см и затем заворачивают геотекстиль. Геотекстиль предохраняет систему от заиливания. Сверху насыпают песок.

Перед засыпкой грунтом проверяют созданную дренажную сеть путём пуска воды по боковым траншеям. Вода должна быстро уйти с поверхности. При выявлении проблемных мест с застоем воды создают дополнительные ответвления каналов. Окончательную засыпку траншей грунтом производят с небольшой запасом на усадку.

Что нужно учесть при устройстве закрытой дренажной системы своими руками:

  • Дно трубопровода должно быть ниже точки промерзания грунта.
  • Всю систему труб, включая повороты и стыки, заворачивают в геотекстиль.
  • На дренажную систему не должно быть большого давления на грунт сверху. Нельзя над ней располагать стоянку автотранспорта.
  • Для более тяжёлой земли количество траншей увеличивают.

Регулярные осмотры и своевременная откачка воды из водосборников достаточны для поддержания системы в рабочем состоянии.

Сочетание поверхностной и глубинной дренажной системы позволяет сделать своими руками участок пригодным для застройки, газонов и посадок. Правильно и качественно выполненная система водоотведения обеспечит наилучшее осушение садового участка и прослужит долгие годы.

Самостоятельное создание поверхностной системы

Алгоритм очередности действий следующий:

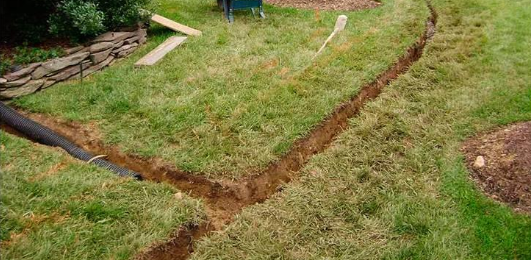

  • выкапываются траншеи, согласно составленному плану водоотводной системы. При этом следует соблюсти уклон в сторону места утилизации дренажных вод. Это действие значительно упрощается, если на участке имеется естественный склон. Достаточно прорыть траншею глубиной 80см, а шириной 40см.;
  • на дне траншей делается «подушка» из песка, которую засыпают слоем щебенки, при желании сверху можно разместить дерн, после этого систему можно эксплуатировать.

Если в траншеи планируется устанавливать желоб, то можно их делать менее глубокими. В этом случае щебень заливается цементным раствором, на который устанавливаются желоба и другие элементы (дождеприемники, пескоуловители и т.д.). Сверху желоб закрывается специальной защитной решеткой, которая может играть роль декора.

Фото: установка желоба в траншею

Перечень инструментов и материалов

Для самостоятельного создания водоотвода на почве глинистого типа понадобится подготовить следующие инструменты:

  • лопаты (они используются для прокладки канав);
  • уровень (для проверки уклона);
  • носилки или тачка (с их помощью осуществляется вынос грунта);
  • ножовка для резки труб;
  • шнур для разметки.

Из материалов для поверхностных систем понадобится:

  • геотекстиль, он служит в качестве фильтра воды, которая будет поступать в систему водоотвода;
  • чтобы создать обсыпку и подушку потребуется песок и щебенка;
  • желоба, изготовленные из бетона или пластика, а также пескоуловители и дождеприемники;
  • цемент.

Если планируется делать глубинную систему, дополнительно потребуются специальные (перфорированные) трубы из пластика с диаметром от 100 до 110мм, а также элементы для их соединения.

Видео: Как сделать дренаж почвы на даче в саду
https://www.youtube.com/watch?v=nBQ4UejoQ5k

Если вы не хотите делать своими руками накопительный колодец, в который будет поступать вода с дренажа на участке, где глинистая почва, резервуар можно приобрести готовым (цена на него вполне доступна).

Ход работ

Согласно подготовленной схеме выполняется разметка участка. Начать работы желательно с подготовки траншеи под основную магистраль, а затем выкопать остальные.

Своими руками готовятся траншеи шириной 0,35 метра. Глубина траншеи зависит от глубины промерзания грунта – трубы должны лежать ниже этой точки. Обычно траншеи копаются глубиной не менее 1-1,2 метра. В ходе работ следует проверять уклон траншей, его необходимо формировать из расчета 1 сантиметр на метр трубы.

Чтобы влага их почвы быстрее попадала в дренаж, и при этом перфорированные трубы не забивались частичками грунта, используется следующая конструкция:

  • дно и стенки подготовленной траншеи выстилаются геотекстильным полотном;
  • на дно насыпается слой щебня;
  • монтируется трубопровод;
  • трубы засыпаются слоем щебня;
  • края геотекстильного полотна укладываются поверх щебеночного слоя с большим перехлестом и закрепляются.

В результате полимерная дренажная труба оказывается в своеобразной оболочке, хорошо пропускающей влагу и задерживающей загрязнения. Щебеночный слой не способен перекрыть отверстия в трубах, благодаря чему влага свободно проникает в трубопровод. Геотекстиль из полимерного материала устойчив к внешним воздействиям и долговечен – выполненный своими руками дренаж способен прослужить долгие годы.

Проложенный трубопровод не следует торопиться закапывать. Если прогноз погоды не обещает сильных дождей в ближайшее время, необходимо самостоятельно провести проверку системы. Для этого потребуется подавать воду насосом через шланг на каждую ветку трубопровода и проверять, доходит ли вода до слива из магистрали. При правильно выдержанном уклоне труб, система будет работать нормально.

При тестировании требуется обильно пролить весь участок водой, чтобы проверить, будет она застаиваться или нет. Если почва по-прежнему неохотно пропускает воду, придется добавить дополнительные дренажные каналы. После успешной поверки системы трубопровод закрывается грунтом.

Поверх трубопровода глубинного дренажа формируются грядки или клумбы, прокладываются дорожки. Геотекстиль препятствует повреждению трубопровода корнями растений, поэтому система не помешает обустроить участок своими руками.

Дренаж участка на глинистых почвах – действенный способ обеспечить быстрое осушение тяжелого плотного грунта после обильных осадков или таяния снегов. Устройство системы продлит срок службы фундамента дома и других построек, избавит от воды в подвале, создаст благоприятные условия для садоводства и отдыха за городом, позволит с успехом заняться ландшафтным дизайном на участке.

https://youtube.com/watch?v=5M2getzZgQQ

Установка системы дренажа

Итак, как сделать дренаж фундамента самостоятельно?

Для начала следует изучить и оценить уровень залегания грунтовых вод. Чтобы определить ее глубину, можно провести следующие действия:

  • Выкапывается яма глубиной 2-3 метра
  • Изучается состав почвы
  • Определяется уровень протекания грунтовых вод

Чтобы провести работу, надо предварительно подготовить основание сооружения:

  • Вдоль периметра фундамента выкапывается траншея
  • С его поверхности удаляется слой гидроизоляции и уплотнителей
  • Просушивание. Можно выполнить при помощи специальных устройств, таких как тепловая пушка. В теплое время года можно подождать несколько дней доя естественного высыхания под воздействием солнечных лучей.
  • Нанесение нового слоя гидроизоляции. Она должна состоять из нескольких компонентов:
  1. Обмазочный слой
  2. Проникающий слой
  3. Полиэтилен
  4. Раствор битума

Далее следует производить самостоятельную установку системы водоотведения. При работе также необходимо учитывать типы оснований.

Расчёты и стандарты строительства дренажа

Расчётными величинами, которые потребуются для строительства дренажной системы, как правило, являются:

  • размер диаметра трубопроводов;
  • уровень закладки трубопроводов;
  • значения уклона труб;
  • плотность геотекстильного фильтра.

И подробнее о каждом пункте.

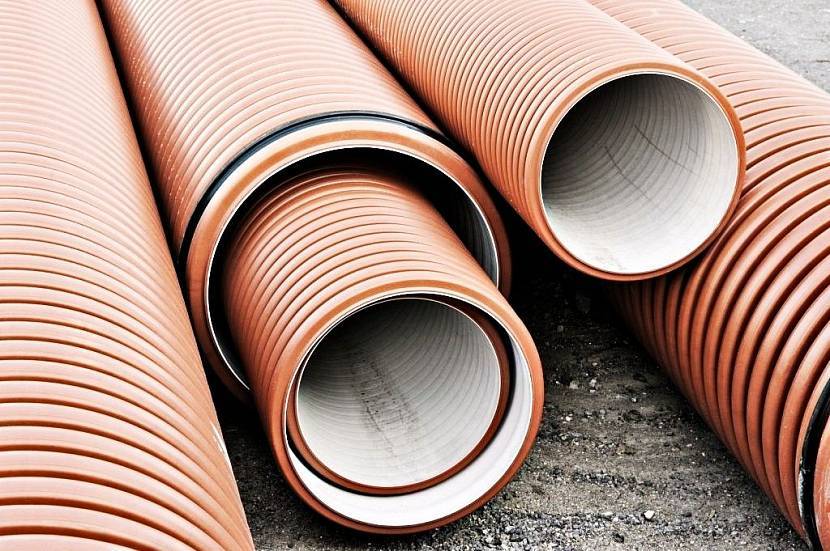

Величина #1 – расчётный диаметр трубопроводов

Требуемый диаметр трубопроводов рассчитывается с упором на проектные параметры интенсивности водоотведения.

Для частного домостроения обычно оптимальными являются трубы диаметром 100 мм. Их пропускная способность по стандарту составляет около 7 л/с, что вполне соответствует проектным нормам в большинстве случаев.

Между тем, увеличение диаметра дрены позволяет охватить большую рабочую площадь, усилить эффективность системы.

Величина #2 – глубина закладки системы

Уровень закладки дренажных трубопроводов, согласно существующим стандартам, определяется с учётом двух критериев:

  1. Уровень промерзания грунта.
  2. Глубина заложения фундамента.

Степень промерзания грунтов напрямую связана с климатическими свойствами местности. Поэтому для каждой отдельной территории этот параметр может отличаться.

Но в любом случае расчёт глубины закладки дренажных труб ведётся от конечной точки промерзания грунта с добавлением к этому значению не менее 300-500 мм дополнительного заглубления.

Одним из важных расчётных параметров глубинного дренажа является определение степени промерзания грунта на участке расположения объекта. Опираясь на расчётные данные промерзания грунтов, вычисляют глубину закладки дрен

По такому же алгоритму рассчитывается фундаментный дренаж, но от конечной точки залегания фундамента.

Величина #3 – уклон дренажных труб

Под каким уклоном монтировать трубы дренажной системы, чётко указывают стандарты СНиП. Согласно этим стандартам, минимальные значения уклона дрены необходимо брать с учётом допустимой минимальной скорости течения сточных вод.

При этом дополнительно оговаривается, что для труб диаметром 150 мм минимально допустимый уклон должен быть не менее 8 мм на метр длины, а для труб диаметром 200 мм – не менее 7 мм на метр длины. На отдельных участках сетей допускается занижать эти параметры до 7 мм и 5 мм соответственно.

Допустимое максимальное значение уклона труб дренажа на один метр длины – 150 мм. Больше этого значения допустим уклон только на отводах от сантехнических приборов при длине отвода до 1,5 м.

На безрасчётных участках дрены, где используются трубы диаметром 40-50 мм, допустим уклон до 30 мм на метр длины. А для труб диаметром 85-100 мм и при тех же условиях уровень уклона допускается делать не более 20 мм на метр длины.


Уклон трубопроводов, составляющих дренажную систему, также относится к основным расчётным параметрам. Соблюдение стандартов уклона – это гарантии создания дренажной системы, которая будет работать продуктивно – собирать и отводить воду с участка

Если в качестве элементов отвода применяются лотки, уровень уклона принимают с оглядкой на такую скорость стоков, при которой обеспечивается эффект самоочищения жидкости. Допустимое наполнение лотков – не выше 80% при ширине лотка не меньше 20 мм.

Значение ширины лотков рассчитывается на основе результатов гидравлических расчётов и зависит от конструктивных особенностей элементов. Однако если высота лотка больше 50 мм, значение ширины не может быть меньше 70 мм.

Величина #4 – необходимая плотность геотекстиля

Когда проект дренажной системы предусматривает использование в качестве дрены перфорированных гофрированных труб, рекомендуется  вместе с обсыпкой таких труб использовать геотекстильную фильтрующую оболочку (геотекстиль).

Геотекстильное полотно исполняет функцию фильтрующего элемента, предотвращает засорение магистрали мелкими частицами грунта. Для получения максимального эффекта фильтрации требуется расчёт плотности геотекстильного фильтра. Оптимальным расчётным значением для бытовых систем дренажа считается плотность на уровне 100-150 г/м2.

Проведение работ

Устройство системы для отведения дренажных вод включает несколько важных этапов:

Составляется план, согласно которому производится разметка на участке. Глубина траншей определяется по точке промерзания почвы в конкретном регионе. Но в то же время трубы не закладываются ниже уровня фундамента близлежащих зданий. Закладка дренажного трубопровода производится на 50 сантиметров выше нижнего уровня фундамента. Согласно техническим нормативам придерживаются также следующих правил строительства:

  • до забора не меньше 50 см;
  • а до фундамента зданий один метр.

Производится выемка грунта. Если ландшафт ровный, на этом этапе обустраивается естественный уклон магистрали и боковых канав.

Сооружается песчаная подушка толщиной до 15 сантиметров. Его необходимо уплотнить и засыпать щебнем или керамзитом. Уклон составляет 70 мм на каждый метр трубы!

Укладываются трубы. Соединение выполняется посредством тройников или крестовин. Самыми лучшими считаются полимерные трубы с перфорацией уже обмотанные геотекстильной тканью. Асбестоцементные трубы используются реже из-за возможного вреда окружающей среде.

Выполняется засыпка. Если были использованы трубы без геоткани, она выкладывается на трубопровод. Уже готовые полимерные трубы в дополнительной обмотке не нуждаются. На трубы помещается щебень, слой песка и грунт (используют выкопанную перед этим почву).

Разновидности для плитного основания

Дренажную систему под плитным фундаментом можно устраивать несколькими способами:

  1. Пластовой дренаж – применяется чаще всего под плитным фундаментом, если на участке присутствуют несколько слоев водоносных горизонтов, напорные подземные воды, есть риск капиллярного всасывания влаги в структуру железобетонного монолита. Методика подходит для любых типов почвы и для разных сооружений (жилых домов, дач, бань, гаражей и т.д.).
  2. Кольцевой дренаж – используется для осушения участков, ликвидации подтопления, а также снижения уровня подземных источников. Также обязателен при строительстве домов на склонах и на участках по ходу сбегания воды.
  3. Пристенный дренаж – эффективен при строительстве сооружений на глинистых грунтах и суглинках. Комбинируют с другими типами дренажа.

Пластовой

Ключевыми элементами пластового дренажа являются перфорированные трубы, уложенные под всей площадью основания под уклоном в направлении от центра в сторону магистральной трубы, чтобы отводить избыточную воду.

Трубы укладывают в заранее подготовленные траншеи поперек периметра здания. Дно траншей засыпают уплотненным щебнем.

С внешней стороны элементы также защищают слоем щебня и геосинтетической тканью, чтобы исключить риск заиливания всей дренажной системы. Сверху устраивают слой утрамбованной песчаной подушки и переходят непосредственно к строительству плитного фундамента.

Пристенная система

После строительства плитного фундамента проводят гидроизоляцию его поверхности. Сверху на плиту клеят профилированную мембрану таким образом, чтобы ее нижний край накладывался на поверхность земли.

На горизонтальную часть мембраны укладывают дренажные трубы и засыпаются свободное пространство вокруг них песком. Трубы укладывают под уклоном, чтобы воды стекали в сборной колодец или центральную канализацию.

Схема пристенного дренажа:

Важные моменты

Геоткань служит дополнительным фильтром, предотвращающим попадание крупного мусора в дренажную систему. Считается, что в глинистых грунтах её использование необязательно.

Отсутствие наклона приведёт к застаиванию воды и заиливанию дренажной магистрали. Уклон составляет от 1 до 7 сантиметров на каждый метр трубопровода.

Слой засыпки не должен быть меньше 15 сантиметров. Это правило актуально как для щебня, так и песка или грунта.

Глубина магистральных каналов от 40 сантиметров до 1,2 метра. Меньшая или большая глубина залегания сделает систему неэффективной.

Открытый дренаж необходим в основном для тёплого времени года. Канавы выкладываются специальной плиткой или лотками, которые ускоряют отток ливневой воды в основную (закрытую) систему.

Техническое обслуживание включает:

  • периодический осмотр и очистку колодцев с помощью дренажного насоса;
  • полную прочистку системы с помощью пневматической установки и чистящих инструментов (производится специалистами раз в четыре года);
  • ручную очистку открытых канав.

Схема и порядок устройства системы

Организация водоотвода на участке с уровнем склона более 8% начинается с проведения геологических изысканий. По результатам изысканий определяют водоносные слои, уровни залегания грунтовых вод. На основе полученных сведений разрабатывается проект дренажа участка на склоне, проводятся строительные работы.

В конечном итоге должна решаться задача исключения возможности размыва грунта хаотичным естественным водоотводом за счёт крутизны склона.

В простом варианте делается это, примерно, так:

  1. На верхней отметке участка создаётся первая горизонтальная поверхностная дрена.
  2. На нижней отметке участка создаётся вторая горизонтальная поверхностная дрена.
  3. Обе дрены соединяются перпендикулярными траншеями.
  4. От горизонтальной дрены нижнего уровня делают отвод в дренажный колодец.

Если ландшафт участка имеет ступенчатую сложную форму и проект объекта предусматривает сооружение подпорных стен, лестниц, переходных площадок, для каждого из элементов проекта необходимо сооружать точечные водоотводы, переходящие в систему линейных водоотводов.

Участки большой площади, расположенные на склонах, как правило, оснащаются не единичными поверхностными дренами, но полноценными системами сбора и отвода воды по типу «ёлочка».

Разветвленная дрена устраивается на верхнем горизонте и объединяется с коллекторным водоотводящим контуром, окружающим строительный объект. Из контура стоки переправляются в сборник за пределами участка или в ливневую канализацию.

Схема устройства дренажа для объекта, построенного на склоне. Обычно на склонах сооружаются комбинированные дрены, так как территория на косогоре традиционно отличается сложным рельефом

Такое схемное решение называют кольцевой дренаж. Благодаря сооружению защитного контура, расположенного по периметру объекта, удаётся взять под контроль уровень грунтовых вод. В свою очередь, «ёлочка» обеспечивает сбор воды с поверхности участка и её эффективный отвод.

Монтаж кольцевых дрен выполняется на некотором удалении от строительного объекта. Этот фактор позволяет соорудить кольцевую дренажную систему непосредственно на стадии эксплуатации хозяйственно-бытовых сооружений.

Следует отметить, что эффективность понижения уровня грунтовых вод в границах внутренней части контура напрямую зависит от следующих параметров:

  • уровень заглубления труб;
  • уровень заглубления галерей;
  • уровень заглубления скважин (если такие есть).

На эффективность защиты оказывают также влияние размеры контура.

Проведение работ по обустройству дренажа в глинистой почве

Работы по созданию дренажа на глинистом грунте, начинаются с разметки территории по ранее подготовленной схеме. Нужно учесть, что отводные траншеи нужно размещать не ближе чем на 50 см от забора, и не ближе 1 м. от фундамента здания. Прокопав магистральные каналы, нужно приступать к подготовке ямы под колодец. Размер глубина и размер определяется предварительно купленным элементам конструкции.

Сделав разметку, нужно выкопать траншеи, обязательно учесть, что глубина ямы должна быть на 20 см больше, чем уровень предполагаемой пятки водосточной трубы. Также используя уровень и шнурок, нужно создать уклон для естественного стека.

Выкопав нужное количество траншей, их дно следует засыпать слоем щебня около 15-20 см. Поверх песчаной подушки установить трубы с перфорацией и соединить их между собой. Трубы обмотать геотекстильным полотном. Оно будет фильтровать воду от мелких частиц, что не позволит засориться трубам.

Когда все элементы конструкции установлены на свои места, нужно проверить систему. Можно подождать дождя или самостоятельно обильно полить участок. Это покажет, как работает дренаж, и нет ли проблем в его конструкции. Убедившись в правильной работе дренажной системы в глинистой почве, можно засыпать трубы ранее выкопанным грунтом. Траншеи засыпать с горкой, со временем почва просядет и выровняется.

Уменьшение пучинистости грунтов

Как вы уже знаете, пучинистость грунтов является результатом намокания грунта и увеличения его объема вследствие замерзания содержащейся в нем влаги. Чтобы несколько уменьшить увлажнение суглинков, можно предусмотреть некоторые мероприятия. К таким мероприятиям относятся:

  • Устройство пристенного дренажа для снижения обводненности грунтов.
  • Устройство отмостки по периметру постройки и водостоков с крыши с отводом в ливневую канализацию.
  • Замена пучинистых грунтов основания на песчаный грунт перед началом строительства.
  • Утепление отмостки для уменьшения промерзания суглинков.

Также рекомендуем вам посмотреть интересное видео, как уменьшить морозное пучение:

Как видите, существует несколько вариантов устройства фундаментов на суглинках. Какой из них выбрать, следует решить исходя из сравнения затрат на строительство и эксплуатацию.

Расчет количества свай для фундамента Как сделать столбчатый фундамент из кирпича?

Шведский фундамент

Какой фундамент выбрать для бани – столбчатый или ленточный?

Столбчатый фундамент из асбестовых труб

Как построить ленточный фундамент?

Свайно-винтовой фундамент

Фундамент из бочек, залитых бетоном

Преимущества использования винтовых опор для строительства фундаментной основы

При проведении работ потребуются следующие инструменты:

  • Скважина производится при помощи бура
  • Специальные трубы для фундамента
  • Мелкий щебень или гравий
  • Песок
  • Вода
  • Арматурная сетка или прутья
  • Раствор бетона
  • Винтовые сваи обладают несущей способностью в несколько тонн, поэтому часто используются в строительстве жилых объектов.
  • Установка конструкций не требует применения тяжелой техники и специальных устройств. Монтаж может производится на сильно застроенных территориях.
  • Погружать сваи в грунт можно в любое время года. Скорость установки составляет 1 – 3 дня.
  • Стоимость работ ниже, чем закладка ленточного и плитного основания.

Неоспоримые достоинства винтового фундамента на глинистых почвах делают свайную технологию особо популярной среди дачников и владельцев деревянных домов.

Расчет дренажной системы

Когда запаслись всеми необходимыми материалами, можно приступать к расчетам дренажной системы нашего участка. Нам потребуется рассчитать глубину заложения труб и колодцев и оптимальные уклоны трубопроводов.Обычно дренаж фундамента устраивается на 0,3-0,5 м., ниже опорной конструкции. Трубы следует монтировать под таким уклоном, чтобы вода из них быстро добиралась до коллектора – обычно это 20 мм., для каждого погонного метра.

Необходимо найти высшую и нижнюю точки участка. В верхней (как правило, самый высокий угол постройки) расположим место скапливания вод, а в другой поставим колодец для приёма. Таким образом, мы создадим естественный уклон, что избавит нас от необходимости покупать дополнительные насосы.

Что нам потребуется из инструментов?

2 лопаты – совок и штыковка, кирка, перфоратор и тачка для вывоза земли и привоза щебёнки.

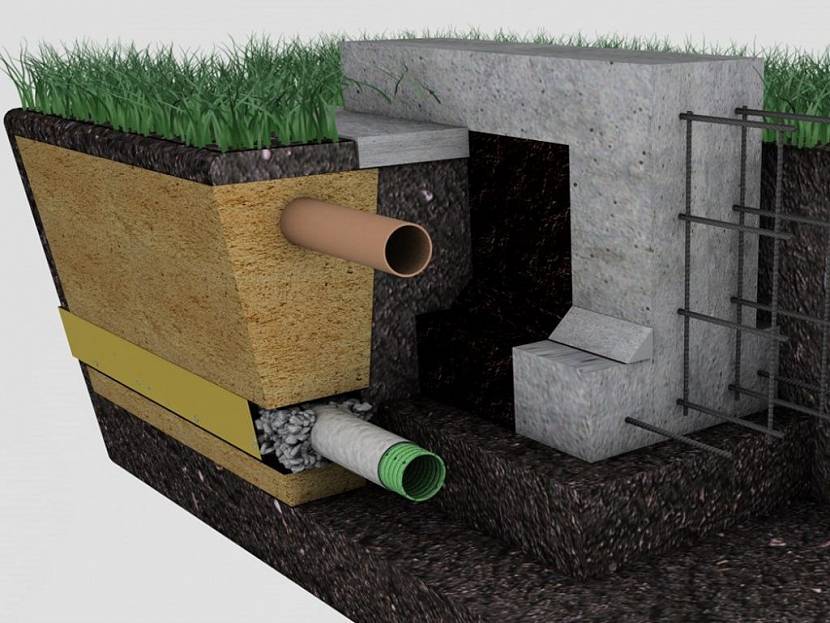

Устройство пристенного фундаментного дренажа

Такой вид осушения применяется на глинистых грунтах для защиты подвалов и цокольных этажей от подтопления. Перед началом работ нужно подготовиться – проанализировать особенности рельефа участка, составить схему, рассчитать и завезти материалы.


Пристенный дренажИсточник stroy-dom-pravilno.ru

Устройство пристенного дренажа фундамента проводят, соблюдая последовательность:

  1. Отрывают фундамент построенного здания до обнажения подошвы. Ширина рва от 25 до 80 см в зависимости от глубины заложения строения.
  2. Устанавливают накопительные колодцы из бетонных колец или готовые пластиковые резервуары с отводами и перфорацией.
  3. Проводят гидроизоляцию основания обмазочными или рулонными материалами.
  4. Утепляют поверхность фундамента плитным теплоизолятором, например, пеноплексом.
  5. Устанавливают ревизионные колодцы по углам здания, на пересечениях коммуникаций и не менее, чем через 20 м от поворотов. Заглубляют дно относительно уровня труб на 10-30 см. Это помогает уловить песок из дренажных вод.
  6. Застилают геотекстиль.
  7. Сверху на подушку из щебня или песка укладывают перфорированные трубы, соблюдая уклон 2 см на 1 метр. Соединяют между собой и колодцами фитингами, хомутами.
  8. Накрывают систему геотекстилем.
  9. Проводят обратную засыпку гравием на толщину 30 см с уплотнением. Возвращают родной грунт на место.

При строительстве нового дома дренаж прокладывают во время земляных работ или при возведении фундамента.

Отчет о строительстве пристенного дренажа – в этом видеоролике:

Современные материалы для дренажа

В настоящее время строительный рынок предлагает улучшенный вариант дрен – перфорированные гофрированные трубы с геотекстилем или фильтрационным слоем из кокосового волокна. Их продают на метраж в бухтах. Диаметр – 110, 160, 200 мм. Они легкие, хорошо гнутся и соединяются. На строительной площадке отсутствуют операции с геотканью.


Трубы для дренажаИсточник kanalizaciyasam.ru

Заключение

Для устройства поверхностного дренажа применяют готовые системы из труб, окруженных наполнителем из пенопласта и геотекстильной сеткой. Это предохраняет дрены от промерзания. Не требуется применять щебень в качестве дренирующего материала. Его функции выполняют полимерные шарики. Достаточно выкопать траншеи, заложить готовые элементы, соединить и вывести в накопитель воды.

Схема и принцип работы

Несмотря на разнообразие дренажных систем, все они работают по похожему принципу и имеют сходные конструкции. Схему дренажа можно представить в виде замкнутой системы из труб, соединенных между собой. Как правило, большинство типов дренажных систем устанавливается ниже, чем уровень основания здания. Чтобы периметр частного дома был хорошо защищен от влаги, лучше всего водоотвод устанавливать под наклоном. При таком решении вода будет хорошо стекать не задерживаясь.

Для того чтобы воде было где накапливаться, а затем оттуда удаляться, в углу здания делается колодец, от которого прокладывается система труб для отвода воды за пределы участка. Если дренаж обустроен правильно, то на цокольном этаже и в подвале не будет влажно и сыро. В противном случае нужно выявлять, где были допущены ошибки. Чтобы улучшить качество работы дренажа можно установить дополнительную систему гидроизоляции.

Выводы и полезное видео по теме

В этом видео подробно описано, как правильно выполнить дренаж участка:

https://youtube.com/watch?v=DloSGrkFtYA

В видеосюжете рассказывается, как произвести дренаж фундамента готового дома:

Чтобы в доме не поселилась сырость и плесень, и не превратила жизнь его обитателей в сплошной кошмар, необходимо своевременно сделать дренаж фундамента. Эту работу рекомендуется выполнять на этапе возведения конструкции. Для проведения расчетов лучше привлечь специалиста, а сам дренаж можно обустроить самостоятельно.

Есть, что дополнить, или возникли вопросы по организации дренажа фундамента дома? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом обустройства водоотвода . Форма для связи находится в нижнем блоке.

Выводы и полезное видео по теме

Несколько практических советов по прокладке дренажных труб помогут вам самостоятельно справиться с устройством дренажа на загородном участке.

Защита участков (территорий) от перенасыщения влагой – актуальная задача, которую приходится решать практически в каждом случае строительства. Существующие разработки дренажных систем позволяют решать такие задачи.

Главный момент – рассчитать и выбрать вариант устройства дрен, который бы идеально подходил в каждом конкретном случае.

Планируете обустроить дренаж участка своими силами, но столкнулись с трудностями на этапе проектирования? Задавайте свои вопросы в блоке комментариев – мы постараемся вам помочь.

Или вы успешно соорудили дренажную систему и хотите поделиться опытом с другими владельцами частных домовладений? Пишите свои рекомендации, добавляйте фото под нашей статьей – многим пользователям пригодится ваш опыт.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
